Горелка на отработке: принципы работы, изготовление своими руками

Самостоятельное производство

Самую простую конструкцию сделать сможет каждый. Есть достаточно много схем, как это сделать, по ним можно понять весь процесс производства.

Интереснее будет рассмотреть печь на отработанном масле с наддувом. Чертежей также есть достаточно, но конструкция более сложная, поэтому требует дополнительных знаний в этой области.

Главное её преимущество в том, что она не будет большими партиями выбрасывать энергию на улицу, а будет организован медленный отбор тепла. Второе существенное отличие в наличии выдвижного ящика для масла, что позволяет легко его чистить. В более простых (полностью закрытых) ёмкостях делать это предельно тяжело.

Диаметр труб и объём ёмкости для масла необходимо выбирать исходя из квадратуры обогреваемого помещения.

Для среднестатистического гаража с размерами 3х6 м понадобятся детали таких размеров:

• профильная труба 75×75×4 см;
• топливный ящик 55×55×4 см.

Для самостоятельного производства необходимо выполнить такие пошаговые действия:

1. Нарезать элементы выдвижного ящика. Трубы для дожигателя требуется порезать под углом 45°.
2. В профиле меньшего размера вырезается болгаркой отверстие под ящик, а по бокам привариваются бортики. К ящику приделывается ручка.
3. Конструкция сваривается вместе, а сверху высверливается отверстие под дымоходную трубу.

Для более эффективной работы и максимального отбора тепла к печке рекомендуется приделать удлинитель в виде 3-метровой трубы. В ней и будет догорать топливо. Но для более высокой степени безопасности рекомендуется обшить стенки гаража возле печки металлическими листами, забрать все деревянные полки и горючие вещества.

В этом видео вы узнаете об устройстве печи на отработанном масле:

На последнем этапе необходимо только разжечь топливо и настроить работу печки. При этом стоит главная задача — максимально снизить выброс чёрного дыма, так как это свидетельствует о том, что в системе недостаточно воздуха. Для настройки этого параметра требуется досверливать по несколько дырок и проверять количество выбросов. Но большое количество дырок может и навредить. Дым может выходить в помещение. Поэтому количество отверстий нужно правильно подогнать.

Сделать капельницу тоже достаточно сложно, но такая задача вполне выполнима. Зачастую для производства капельной печи на отработке используют баллон диаметром от 220 до 300 мм. Он имеют довольно толстые стенки, чтобы не пригорать длительное время. Также может подойти и стальная труба диаметром от 5 мм.

Идеальный вариант для этих целей — использовать жаростойкую хромированную трубу диаметром от 3 мм. Но дешёвым производство будет только тогда, если труба уже есть в наличии. Специально покупать такую не стоит, так как изготовление будет дорогостоящим.

Все остальные детали также можно найти в хозяйстве или радиорынке. К примеру, для наддува хорошо подойдёт вентилятор от Жигулей. Металлические трубы и прочие элементы есть в пунктах сдачи металлолома.

Технология производства капельной печи следующая:

1. Чаша для пламени делается из трубы или берётся готовая стальная ёмкость. Поддон не должен быть слишком больших размеров, так как труба должна выниматься через люк.
2. В корпусе с помощью болгарки вырезаются проёмы для дымохода и очистного люка.
3. Изготавливается дожигатель. Не нужно делать все отверстия сразу. Лучше сделать треть от максимального количества, установленного в чертеже, а в процессе настройки доделать все остальные.
4. К дожигателю приваривается крышка и воздуховод. В последний монтируется вентилятор.
5. Аппарат собирается, проводятся настройки и проверяется его работа.

Для того чтобы аппарат вышел действительно надёжным, лучше его поместить в стальной корпус. Его необходимо сварить из профилированных труб. Для регулировки температуры нужно предусмотреть возможность изменения количества подаваемого топлива, а также надув вентилятора.

Опытные пользователи научились регулировать количество сгораемого топлива на глаз. Если масло подаётся каплями, то выгорает меньше 1 литр в час, а если наблюдается небольшая струя, то больше 1 литра. Для установки лёгкой регулировки подачи воздуха можно приобрести на китайском рынке дешёвый ШИМ.

После сборки всей конструкции необходимо проверить её работу. Процедура не отличается от предыдущих рекомендаций. Требуется добиться максимально чистого дыма и при этом не перестараться с отверстиями в разжигателе.

Если человек обладает определённым опытом, то сделать даже сложную буржуйку на отработанном топливе несложно. Если начинающий мастер никогда этой сферой не интересовался, то подойдёт самая простая конструкция из подручных материалов.

https://youtube.com/watch?v=ZZyiuKs18Ws

Комментарии

Изготовление установки

Далее убирается воронка для залива и размечается под крепёж труб.

Отверстия под трубы высверливаются по внутренней части обозначенного круга. Чтобы высверлить, потребуется сверло в виде спирали. С помощью зубила и болгарки нужно убрать между просверленными дырами перемычки. Для придания правильной формы, используют круглый напильник или фрезу.

В сделанные проймы вставляются трубы и привариваются. Трубы заблаговременно отмериваются и отпиливаются болгаркой. На нижней части трубы делается отверстие, куда будет приварена гайка м16. Требуется это для закрепления форсунки для масла.

Преимущества и недостатки

У данного оборудования есть масса достоинств, которые следует выделить. Горелку можно изготовить своими руками, к тому же эксплуатация очень простая. Можно найти много чертежей для создания такого приспособления.

Конечно же, главным преимуществом является дешевизна отработанного горючего, которое выполняет задачу источника питания. Такие приборы максимально функциональны и эффективны, их легко транспортировать из-за мобильности.

В случае остатков отработанного масла вы экономите на топливе. Такие установки оснащены автоматической системой управления, поэтому работу устройства можно назвать безопасной.

Особенности изготовления своими руками горелки на жидком топливе

Горелка Бабингтона Ее внутренний размер составляет один дюйм, а стенка достаточно толстая. Нижний отрезок необходим для подачи масляно-воздушной взвеси в отделение, где и происходит горение. Верхний отрезок применяют в качестве раструба горелки. Из него выделяется факел пламени с высокой температурой. Для обеспечения потока воздуха, который нагнетается в печь для образования факела, используют простой бытовой пылесос с большой мощностью.

Изготовить горелку своими руками достаточно просто. Для этого вам понадобится аппарат для сварки, при помощи которого соединяют детали, а также болгарка и токарный станок.

Изготовление начинают с корпуса. Для этого необходимо найти пустой газовый баллон подходящего размера. Затем удалить заливное отверстие и с помощью шаблона сделать разметку крепежей труб. После чего электродрелью высверлить их по внутренней части контура. Для этого необходимо применить сверло в виде спирали. С высокой степенью аккуратности при помощи зубила или болгарки нужно удалить перемычки между отверстиями. Для того чтобы отверстия для посадки труб были правильной формы, необходимо расточить их с помощью круглого напильника вручную. А также это можно сделать фрезой, поместив ее в электрическую дрель. При работе с металлом необходимо соблюдать правила техники безопасности.

В отверстия нужного размера вставляют трубы и приваривают. Трубы заранее отмеряют и отпиливают болгаркой. В нижней половине трубы делают отверстие и приваривают гайку М16. Это отверстие необходимо для крепления форсунки для масла.

Принцип подачи отработки в саму горелку

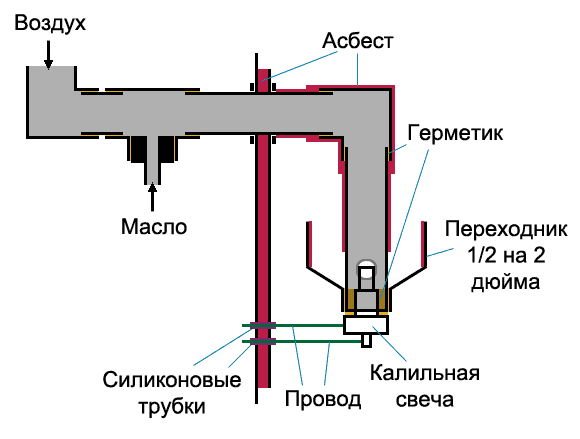

Масляную форсунку изготавливают на токарном станке. За основание используют стержень, который имеет гладкий хвостовик. Он потребуется при креплении шланга для подвода масла. Если предусматривается гибкая подводка, то необходимо на этой части нарезать резьбу. На большей части длины стержня делают метрическую резьбу. Диаметр трубы составляет 16 мм. Практически во всю длину форсунки просверливают отверстие. Оно встречается с поперечной деталью, установленной внизу, диаметр которой составляет 3 мм. Если вы владеете токарными навыками, то эту деталь просто сделать своими руками. А если же нет, то ее можно заказать у профессионала.

Принцип действия форсунки основан на стекании отработки вязкой консистенции из отверстия, которое просверлено в поперечной детали, и захватывании ее потоком воздуха. При этом процессе топливо разбивается на маленькие капельки. Возгорание их протекает гораздо легче.

Регулирование потока воздуха

Делаем печь на отработке От интенсивности потока воздуха зависит сила огненного факела. В основе системы регулировки лежит чашка из стали. Она имеет полукруглое дно и отверстие определенного диаметра. Эту достаточно простую деталь можно также сделать на токарном станке. Для точного выполнения дна в виде полусферы нужно применить резцы, ну и, конечно, изготавливать ее должен ее токарь с высокой квалификацией.

Регулировка потока воздуха осуществляется шторкой круглой формы. Она закрепляется на Г-образной оси при помощи винта М4.

Для прочного присоединения выходного патрубка, на который надевается шланг, и работы задвижки для воздуха, используют переходник, который по своей длине имеет прорезь.

Во время поджога доступ в камеру отработки обеспечивает крышка с достаточно большим весом. Ее устанавливают на приваренных заранее навесах на горловине корпуса. Если деталь использовать не такую массивную деталь, то возможно самопроизвольное открытие приспособления при работе. Если все этапы при сборке горелки были выполнены правильно, то ее работа сопровождается ровным пламенем фиолетового цвета, которое возникает при сгорании масляно-воздушной смеси в корпусе приспособления.

При работе с горелкой на жидком топливе необходимо соблюдать правила пожарной безопасности. Место крепления самой форсунки и шланга, по которому поступает топливо в жидком виде, необходимо защитить экраном из стали. Он будет предохранять от возгорания отработанное масло при нарушении герметичности.

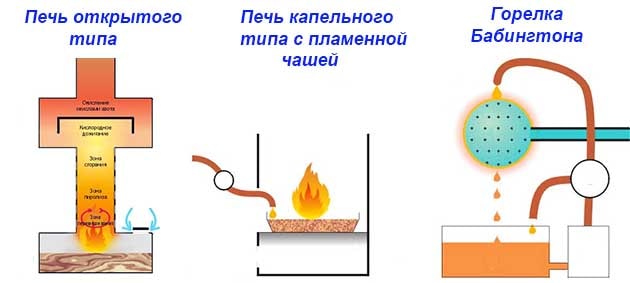

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
2. Капельная печь на отработанном масле с закрытым дожигателем;
3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

• для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
• вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
• высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
• неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

• перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
• топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
• для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
4. Топливоподача и мощность агрегата поддается регулировке.
5. Нетребовательность к высоте дымохода и удобство очистки.

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Что представляет собой горелка Бабингтона

Самодельная масляная горелка может быть использована в самых разных целях, например, для работы с универсальным котлом или в составе простой жидкотопливной печки. Главная задача – собрать форсунку, которая будет давать мощное пламя. А вот и предъявляемые требования:

• Небольшой расход электроэнергии;
• Простота в изготовлении;
• Высокая эффективность;
• Безупречная работа самоделки даже на загрязненном топливе.

Мы уже говорили, что для эффективного сжигания отработанного масла нужно подогреть или распылить его. Проще всего подогреть его с использованием ТЭНа до высокой температуры, но это чревато большими расходами на электроэнергию. Жидкостная горелка должна стать источником дешевого тепла, а в случае с электроподогревом (испарением) это невозможно – тарифы на коммунальные услуги в нашей стране очень велики.

Раз мы не можем обеспечить подогрев отработанного масла с его последующим испарением, следовательно, нужно попробовать его распылить. Именно это и позволяет сделать горелка Бабингтона, обладающая на редкость простой конструкцией. Если взять упрощенный чертеж, то мы увидим, что топливо здесь стекает по сферической поверхности, в которой проделано тоненькое отверстие – через него подается воздух, выходящий из компрессора. Воздушная струя как бы сдувает с поверхности сферы частички отработанного масла, в результате чего образуется топливно-воздушная смесь.

Приведенная схема дает пускай и несколько упрощенное, но все таки довольно доходчивое объяснение принципа работы горелки.

Получившаяся смесь поджигается, а пламя горелки используется по тому или иному назначению. Например, ничто не мешает установить горелку в универсальный котел, который может работать с любыми видами топлива. Также возможно самостоятельное изготовление котлов, в этом нет ничего сложного. Интересен тот факт, что испарение здесь фактически отсутствует – процесс протекает практически при невысокой температуре, за счет напора воздуха из тончайшего отверстия.

Для более эффективного горения в горелке на жидком топливе задействуется система подогрева отработанного масла за счет маломощного ТЭНа. Вот примерная схема для изготовления такой горелки.

Горелка Бабингтона — устройство довольно простое, но для его изготовления все таки потребуются некоторые навыки, которые кроме как опытным путем едва ли получится где-то получить.

Горелка Бабингтона обладает множеством преимуществ. В первую очередь она не нуждается в предварительной очистке отработанного масла, а примесей в нем очень и очень много – неспроста оно имеет такой черный цвет. Во вторую очередь, она чрезвычайно проста в изготовлении. Если вы любите и умеете работать с инструментами, вы без труда справитесь с ее сборкой и получите в свое распоряжение простой и эффективный источник тепла.

Испарительная горелка на отработке требует еще одного источника тепла. Это приводит к необходимости использования большого количества электроэнергии или к усложнению конструкции – нужно как-то подогреть топливо, чтобы оно начало распадаться на легковоспламеняющиеся фракции. Схема от Бабингтона устроена куда проще – в ней трудно обойтись без компрессора, зато в ней можно обойтись без испарения. Она предусматривает простейшее распыление горючего, после чего оно воспламеняется без особого труда.

Как выбрать?

Чтобы правильно выбрать наиболее подходящую для своей спальни кованую кровать, необходимо обратить внимание на такие параметры, как:

Габариты

Ее размеры, форма и внешний вид, материал каркаса и основания, дизайн.

Если ваше внимание привлекла кованая кровать по чрезвычайно низкой цене, не торопитесь ее приобретать. Невысокая стоимость должна вас сразу же насторожить, ведь в цену изделия должны входить стоимость материала и работа мастера и поэтому действительно качественные кровати из металла всегда стоят дорого.

Обратите внимание на элементы кровати – они должны быть сплошными, а не полыми

Особенно, если вы хотите, чтобы интерьер спальни украсило настоящее кованое спальное место, а не кровать из металлических трубок, Если внешне вы не можете понять, из чего сделана кровать – опирайтесь на информацию о ее весе и прочности. Слишком легкая кровать расскажет вам о том, что она сделана из трубок, вряд ли выдержит серьезный вес, и не будет служить вам так же долго, как настоящая кованая мебель.

Также перед покупкой стоит оценить устойчивость своей будущей кровати. Именно поэтому перед приобретением подвигайте выбираемую кровать, посидите на ней или даже прилягте, чтобы определить, не скрипит ли данная кровать, на самом ли деле она такая прочная, как ее расписывает продавец. Места всех соединений стоит осмотреть, чтобы лично убедиться – всех крепления добротны и надежны.

Розжиг котла на отработке

   Котел отопления на отработке запускается в следующей последовательности:

1. Открывается кран подачи топлива. Отработка должна заполнить камеру сгорания сантиметровым слоем.
2. Допускается долив 50-100 грамм керосина или специальной жидкости для розжига.

  ВАЖНО!!! Категорически не рекомендуется использовать в качестве жидкости для облегчения розжига летучие вещества: бензин, ацетон, растворители и т.д.

1. Подпал производится длинной каминной спичкой, щепкой или бумагой смоченной в керосине.
2. После воспламенения включается наддув или открывается заслонка поддувала.
3. Через несколько минут масло закипит и котел войдет в рабочий режим.

Как сделать горелку самостоятельно

Чтобы понимать, как сделать горелочное устройство Бабингтона, нужно изучить его конструкцию по чертежам. Таковых на просторах интернета можно отыскать немало, но для изготовления лучше перенять опыт специалистов и взять в работу проверенный прототип. Ниже представлен чертеж горелки, сделанной и испытанной одним из опытных участников одного из специализированных форумов:

Теперь несколько слов о том, из чего можно смастерить агрегат по этому чертежу. Автор в качестве корпуса использовал обычный стальной тройник с резьбами для присоединения труб диаметром 2 дюйма (ДУ50). Вместо тройника сгодится и крестовина такого же размера. Остальные элементы – в соответствии с перечнем:

1. Любая металлическая деталь с полусферическим концом может выступать форсункой

Полусфера или полый шар для горелки Бабингтона. Вариантов несколько – начиная от дверной ручки из латуни и заканчивая различными сферическими гайками.

• Сопло – сгон из металлической трубы с наружной трубной резьбой, длина – 150—200 мм.
• Медная трубка диаметром 10 мм для топливного тракта.
• Трубка металлическая для организации подачи воздуха. Диаметр – не менее 10 мм.
• Фитинги резьбовые, служат для присоединения медной трубки к корпусу.

Также понадобится небольшой насос для перекачки отработанного масла. С этой задачей неплохо справляются агрегаты от автомобиля ВАЗ или мотоцикла, нужно только обеспечить их вращение от электродвигателя. Компрессор подойдет любой маломощный, в том числе от холодильника, поскольку давление в воздушном тракте должно быть небольшим (номинальное — около 2 Бар, максимум – 4 Бар).

Важная операция – просверлить в импровизированной форсунке калиброванное отверстие очень малого диаметра. Но сначала необходимо подобрать сверло требуемого размера, ведь от величины отверстия будет зависеть мощность будущей самодельной горелки Бабингтона. О расчете мощности будет сказано в следующем разделе, а о том, как самому сделать маленькое отверстие, подробно показано на видео:

Достоинства и недостатки горелки на жидком топливе

Горелка на отработке конструкции Баббингтона имеет целый ряд преимуществ:

• Простота конструкции, отсутствие подвижных частей.
• Доступность для изготовления в домашних условиях.
• Доступность в Сети хорошо просчитанных и точных чертежей.
• Исключительная дешевизна топлива. Предприятия, владеющие большим парком автомобильной и тракторной техники, смогут существенно сэкономить на отоплении и одновременно на утилизации отработанного масла.
• Высокая энергоэффективность. Другие горелки на отработке тратят заметно больше топлива в расчете на один киловатт тепловой энергии.
• Малые габариты позволяют встраивать горелку в уже существующие системы отопления без их существенных переделок.
• Высокая степень пожарной безопасности.

Кроме указанных достоинств, горелка обладает и рядом недостатков.

• Чувствительность топливного тракта к загрязнениям. Отработку обязательно придется отфильтровать.
• Необходимость электропитания для работы топливного насоса и воздушного компрессора.
• Неприятный запах при работе. Горелку лучше не использовать в помещениях постоянного пребывания людей или сельскохозяйственных животных либо потребуется обеспечить надежный отвод продуктов горения.

Горелка на отработке в быту

В целом достоинства значительно перевешивают недостатки, и горелка Баббингтона приобретает все большую популярность.
