Вентиляция крыши из металлочерепицы: особенности устройства системы воздухообмена

Необходимость просушки кровельного покрытия

Длительность срока эксплуатации кровли зависит от самых разных факторов: качественного выполнения тепло- и гидроизоляции, грамотного использования материала, своевременного проведения профилактического осмотра и ремонтных работ.

Специалисты считают, что основным минусом мягкой кровли является накопление влаги в стяжке и утеплителе. Оно может привести к серьезным последствиям.

Образование пузырей – один из наиболее часто встречающихся дефектов мягкого кровельного покрытия. Оно происходит по двум причинам.

В теплое и жаркое время года поверхность кровли под влиянием солнечных лучей может нагреваться до 90 градусов и больше. В состав рулонных кровельных покрытий входят битумно-полимерные материалы. Это термопластические вещества, физические качества которых меняются под воздействием температурных колебаний. Сказанное относится к таким качествам, как хрупкость, пластичность.

Входящие в состав мягкой кровли слой пароизоляции (в нижней части кровельного пирога) и гидроизоляционный ковер (в верхней части) образуют герметичное замкнутое пространство.

При нагревании кровли под воздействием исходящего от нее тепла находящаяся в подкровельном пространстве влага превращается в пар, что в значительной мере повышает оказываемое на кровельный ковер давление. Оно может доходить до 2-2,5 тонн на квадратный метр.

Вследствие особых качеств входящих в состав гидроизоляционных материалов термопластичных веществ в условиях высокой температуры и высокого давления на кровельном покрытии образуются вздутия по причине расслоения битумно-полимерного покрытия. Также начинается разрушение кровельного ковра.

Даже при выполнении монтажа гидроизоляционного ковра на качественно высоком уровне и его сплошной приклейке не удается избежать образования вздутий.

Рост уровня теплопроводности утеплителя. Накопившаяся под слоем гидроизоляционного материала влага приводит к ухудшению теплоизоляционных характеристик слоя утеплителя.

Уже при увлажнении на 1 или 2% уровень теплопроводности утеплителя повышается на 30-40%. В результате приходится тратить намного больше средств на отопление.

Разрушение гидроизоляционного ковра и стяжки. Стяжка в большинстве случаев состоит из песчано-цементных растворов, представляющих собой капиллярно-пористый материал. Все поры заполнены воздухом и связаны друг с другом. Когда в подкровельное пространство попадает влага, поры частично наполняются водой. По мере понижения температуры окружающей среды вода кристаллизуется и значительно увеличивается в объеме.

В результате данного процесса на стенки капилляров оказывается кристаллизационное давление огромной силы, из-за которого образуются микротрещины. Со временем выравнивающая стяжка разрушается. Аналогичный процесс происходит также в гидроизоляционном материале.

Виды вентиляционных устройств для кровли

Согласно особенностям конструкционного решения, бывает несколько видов кровельных вентиляторов:

1. Точечные
   . Такие устройства имеют грибообразную форму, они снабжены вентиляторами. Их монтируют в месте, где ограничен доступ – это может быть сложная конфигурация кровли или мансардные окна. Точечные изделия подразделяют на коньковые и скатные. Первые из них монтируют под коньком – они предназначаются для удаления конденсата и паров вдоль всей конструкции конька. Этого типа аэраторы устанавливают на участках, которым требуется усиленная циркуляция потоков воздуха.
2. Непрерывные
   . Их размещают равномерно по всей кровельной поверхности и таким образом обеспечивают вентилирование всех слоев «пирога», а также участков чердаков и мансард. Наиболее востребованы из непрерывных аэраторов вентиляционная влагоустойчивая лента, которую устанавливают в слое гидроизоляции, и коньковый вентилятор.
3. Турбинные
   . Их производят в виде трубы и оснащают электрическим вентилятором или вытяжкой с электроприводом. Специалисты советуют отдавать предпочтение изделиям из алюминия, поскольку они устойчивы к коррозийным процессам и не меняют форму под воздействием высоких температур.

При выборе модели аэратора учитывают величину уклона крыши. Обычно данную информацию можно увидеть на упаковке изделия.

Описание товара

Аэратор коньковый служит в качестве подложки под коньково-карнизную черепицу. Изделие способствует удалению влаги под кровельными листами. Используется только на коньковых кровлях. Материал дополнительно имеет защиту от атмосферных осадков и насекомых с помощью полиуретанового фильтра.

Особенности

— придает кровле завершенный вид

— препятствует разрушению кровли и кровельных листов

— защищает от избыточной влажности

— имеет длительный срок службы

Аэроэлемент PILOT ТехноНИКОЛЬ

Предназначен для кровель, на которых нет конька. Удаление избыточной влаги из подкровельного пространства осуществляется за счет создаваемого аэроэлементом перепада давления. Движущиеся потоки воздуха обеспечивают выведение влаги из утеплителя. Аэроэлементы PILOT ТехноНИКОЛЬ устанавливают из расчета 1 шт. на 5 м2 кровли, высота вентилируемого пространства при этом составляет 5 см. Их располагают на расстоянии 0,5-0,8 м от конька. Приточный воздух поступает в районе свесов кровли. Расход: 1 шт. на 5 м2 кровли. Диаметр трубы: 110 мм. Цвет: чёрный.

Аэроэлемент КТВ ТехноНИКОЛЬ

Используется на кровлях из гибкой черепицы без конька. Подкровельная влага выводится с воздушными потоками, которые образуются в результате созданного аэроэлементом перепада давления. Необходимое количество аэроэлементов определяют из расчета 1 шт. на 5 м2 поверхности кровли (при вентилируемом подкровлельном пространстве высотой 5 см). Аэроэлементы КТВ ТехноНИКОЛЬ выпускаются в различных цветовых вариантах, что позволяет им гармонично выглядеть на кровле любого цвета. Изготавливаются из высококачественного полипропилена, устойчивы к воздействию ультрафиолета. Расход: 1 шт. на 5 м2 кровли. Диаметр трубы: 110 мм. Цвета: черный, коричневый, серый, красный, зеленый, синий.

Вентиль SKAT кровельный ТехноНИКОЛЬ

Предназначен для кровель с плоским покрытием (гибкая черепица, плоские асбестоцементные и металлические листы) и уклоном ската от 5 градусов. Устанавливается на кровельное покрытие. Расход: 1 шт. на 5 м2 поверхности кровли. Диаметр трубы: 110 мм. Цвета: черный, серый, коричневый, зеленый, синий, красный.

Проходной элемент SKAT кровельный ТехноНИКОЛЬ

Проходной элемент SKAT используется в качестве основания канализационного и вентиляционного выходов. Закрепляется под подкладочным ковром или гибкой черепицей при помощи полимерно-битумной мастики и кровельных гвоздей. Производится из качественного полипропилена, устойчив к выцветанию. Ассортимент расцветок позволяет подобрать элементы, которые будут гармонировать с цветом кровли. Размер отверстия: 25 см х 16 см. Цвета: красный, зеленый, синий, серый, коричневый, черный.

Вентиль SKAT Monterrey кровельный ТехноНИКОЛЬ

Применяется непосредственно с металлочерепицей Monterey и монтируется уже на готовую кровлю. Удаляет избыточную влагу с кровельного покрытия. Цвета: черный, серый, коричневый, зеленый, синий, красный.

Вентиляционный выход ТехноНИКОЛЬ D110

Производится из качественного полипропилена, имеет стойкий цвет. Обеспечивает удаление влаги (пара), запахов от приготовления пищи и из системы канализации. Из канализационного стояка воздух отводится через систему соединенных муфтами патрубков. Выпускается в различных, стойких к выцветанию оттенках. Рекомендуется для использования при устройстве вентиляции в летних домах. Размер: 110х500 мм. Цвета: красный, синий, зеленый, серый, черный, коричневый.

Проходной элемент SKAT Monterrey кровельный ТехноНИКОЛЬ

Применяется с металлочерепицей Monterey и используется в качестве основания для монтажа вентиляционного или канализационного выхода. Цвета: красный, зеленый, синий, серый, коричневый, черный.

Проходной элемент ТехноНИКОЛЬ

Устанавливается на кровлях из гибкой битумной черепицы. Является основанием для канализационного и вентиляционного выходов. Размер отверстия: 25 см х 16 см. Размер основания: 57 см х 48 см. Цвета: синий, зеленый, красный, коричневый, серый, черный.

Колпак ТехноНИКОЛЬ D110/D160

Используется для оформления кровельных проходных элементов, защищает их от попадания осадков. Устойчив к атмосферным воздействиям и ультрафиолету. Выпускается в различных цветах. Колпак ТехноНИКОЛЬ D110 предназначен для использования с вентиляционным выходом ТехноНИКОЛЬ D110, колпак D160 – с вентиляционным выходом D126/160. Высота: 190 мм. Диаметр трубы: 200 мм. Цвета: красный, зеленый, синий, серый, коричневый, черный.

Адаптер ТехноНИКОЛЬ

Обеспечивает надежное соединение воздуховода с аэратором КТВ ТехноНИКОЛЬ. Диаметр трубы: 110-130 мм. Цвет: черный.

Нюансы выбора

Для каждого типа кровельного покрытия подходят разные материалы вентустройств.

Производители предлагают большой выбор аэраторов как по материалу изготовления, так и по эксплуатационным характеристикам ФОТО: milee.ru

Для мягкого покрытия

Для мягкого покрытия идеально подойдёт устройство из полипропилена. Это ударопрочный материал, который прекрасно выдерживает все атмосферные явления.

Выделим несколько преимуществ устройств для мягкого покрытия:

• изделия эффективно выводят пар;
• минимизируют образование конденсата.

Для профнастила и металлочерепицы

Корпус аэратора должен быть изготовлен из материала, устойчивого к возникновению коррозии, к кислотным средам, температурным перепадам и воздействию прямых солнечных лучей. Идеальный вариант, который соответствует вышеперечисленным критериям – это нержавейка и высококачественный полипропилен.

Установка кровельных аэраторов

Каждый вид аэраторов имеет свои особенности и методики монтажа, которые подробно описаны в инструкции к ним.

Монтаж коньковых аэраторов

Данный вид аэраторов проще всех в установке, но из-за того, что его необходимо устанавливать по всей длине конька, нужно иметь точные размеры крыши и правильно рассчитывать количество устройств. Их рекомендуется устанавливать на крыше с уклоном 12-45 градусов.

Важно!
Монтируется такой аэратор исключительно на конёк, благодаря чему обеспечивается отличная циркуляция воздуха на чердаке. Нормы эксплуатации:

Нормы эксплуатации:

• Обязательно наличие отверстий на свесах, для способствования притока воздуха.
• Установка устройств по всей длине конька, чтобы они образовывали одну систему.
• Поверх аэраторов обычно кладут черепичные коньки, таким образом маскируя устройства и не портя внешний вид крыши.

Технология установки осуществляется с соблюдением следующих действий:

1. При помощи циркулярной пилы в основании вырезается паз под вентиляцию и прочие нужды системы. Если устанавливается только 1 аэратор, то отверстие должно быть расположено на вершине конька, если два — по сторонам от конька. Прорези делаются таким образом, чтобы они обрывались в 30 см от края конька.
2. Коньковая черепица должна располагаться по бокам конька.
3. Все сегменты должны складываться друг с другом, на примере деталей конструктора. К кровле аэратор крепится с помощью специальных гвоздей удлинённого типа или шурупов.
4. Профиль аэратора накрывается черепицей. Лепестки крепятся внахлест.
5. После необходимо герметизировать торцы аэратора там, где он соприкасается с кровлей.

Монтаж точечных аэраторов

Если нет возможности устанавливать коньковые аэраторы, то их можно заменить на точечные. Их необходимо несколько больше, но также нужно рассчитать площадь для их монтирования.

Как правило, они применяются:

• На кровельных покрытиях, где наклон менее 12 градусов, или же на плоских конструкциях.
• Для большей эффективности вентиляционной системы или в качестве дополнения.

1. Вырезается отверстие, которое должно подходить по размеру с внутренним зазором канала рядом с аэратором.
2. После монтируется юбка аэратора, которая крепится специальными кровельными гвоздями или другими крепежами.
3. Проклеивается верх юбки гидроизоляциоными материалами.
4. Юбку проклеивают гонтами черепицы, немножко подрезая в местах соприкосновения.
5. Поверх юбки одевается сетка аэратора, после она крепится саморезами. После устанавливают колпак и тоже фиксируют его крепежами.

Таким образом, используя советы и инструкцию, можно вполне успешно установить аэраторы любого типа модели на разные виды крыш. Устройства улучшат обстановку с влагой в доме, продлят срок эксплуатации материалов, из которых изготовлена крыша.

Принцип действия аэратора

Вентиляция мягкой кровли – ответственный процесс. Конек оснащается специальными аэраторами, а на карнизе проход воздуха осуществляется через специальные отверстия, которые создаются двумя путями:

• установка специальных перфорированных софитов, которые не препятствуют тому, чтобы вентиляционный зазор постоянно осуществлял смену воздуха внутри;
• установка деревянных досок с разбежкой, что обеспечивает проход для воздушных масс.

Дешевле будет установить обычные доски, но более современным решением будет завершить монтаж черепицы перфорированными софитами.

Конек оснащается аэраторами, а на карнизе воздух проходит через специальные отверстия

Коньковый элемент, который дополняет вентилируемый зазор для мягкой черепицы, обеспечивает проход и выход воздуха по принципу создания тяги в трубках. Монтаж осуществляет таким образом, чтобы система работала за счет разницы давлений в пространстве, которое ограничивает кровельный пирог и в наружном воздухе. Вентилируемый зазор и комплектующие к нему элементы необходимы, чтобы отводить влагу от поверхности теплоизоляционного материала.

Проход свежего воздуха и выход увлаженного позволяет обеспечить следующие воздействия на кровельный пирог:

Вентиляционный аэратор – труба, которая устанавливается в конек

• удаление конденсата;
• предотвращение намокания теплоизоляции, сохранение ее характеристик;
• устранение пагубного воздействия влаги на деревянные конструкции, которые держать кровельный пирог, следовательно повышается надежность и долговечность конструкций;
• снижается периодичность ремонтов черепицы и стропильной системы.

В общем случае вентиляционный аэратор представляет собой трубу, которая устанавливается в конек. Монтаж чаще всего осуществляется с использованием сечений 63-110 мм. Чтобы защитить вентиляционный выход от засорения и затопления осадками на конек черепицы нужно установить специальный зонтик. Монтаж зонтика выполняют с применением специальной детали мягкой битумной черепицы.

Кладка стен из пеноблоков

Откуда берется влага? Возможные последствия

Понятно, что аэраторы обеспечивают проветривание и просушивание кровельного пирога от влаги. Но откуда она там берется? Ведь производители изначально позиционируют мягкую кровлю, как герметичную.  Причем в составе подкровельного пирога присутствуют слои гидро- и пароизоляции (пароизоляция – в случае наличия утеплителя).

Но от наличия влажных паров это не спасает. Они – обязательный атрибут любого жилого помещения, образующийся в процессе приготовления пищи, стирки, принятия ванны и даже, в конце концов, дыхания человека. В соответствии с исследованиями, каждый день в доме, где живет семья из 4-х человек, образуется 2-4 л водяного пара, часть из которого скапливается в подкровельном пространстве.

При соприкосновении теплого пара с холодной поверхностью (во время резких скачков температуры снаружи-внутри), происходит его конденсация. В результате, мельчайшие капельки воды начинают пропитывать любые конструкции и материалы, до которых смогут «дотянуться». В первую очередь, это стропила, обрешетка, утеплитель.

Еще один путь проникновения влаги – с внешней стороны кровли. Теплый пар, скапливаясь на чердаке, нагревает кровельное покрытие изнутри. Зимой, лежащий на крыше снег, начинает подтаивать. Образуются корки льда, которые при усугублении ситуации, также тают. Вода проникает в стыки покрытия, крыша начинает протекать.

Кроме того, страдает и само покрытие, которое в любом случае имеет микротрещинки. Туда проникает влага и, при понижении температуры, разрывает материал. Трещины становятся видимыми, иногда – сквозными. Покрытие приходит в негодность.

На мягкой кровле последствия избыточной напитки влагой проявляют себя достаточно быстро. Вы можете заметить:

• Появление пузырей на поверхности. Пирог мягкой кровли, как правило, имеет в своем составе гидроизоляционный слой (сверху) и пароизоляционный слой (снизу). По сути, это – замкнутый герметичный контур. Летом кровельный пирог нагревается до 80-100°C, вследствие чего накопившаяся в контуре влага образует пар и пытается испариться. Подобная ситуация влечет за собой появление вздутий и разрушение кровли.
• Понижение эффективности теплоизолятора. Намокание теплоизоляционного слоя даже на 2% приводит к повышению его теплопроводности (и понижению изоляционных свойств) на 40%! Соответственно, такая кровля перестает выполнять свои функции в плане удерживания тепла, затраты на отопление возрастают.

Все это приводит к разрушению структуры кровельного материала и возникновение протечек.

Виды аэраторов

Прежде чем устанавливать кровельный вентилятор следует разобраться с их видами.

По конструктивному выполнению различают несколько видов устройств:

Точечные. Устройство выполнено в грибообразной форме, оборудовано вентилятором. Их устанавливают в местах с ограниченным доступом, например, сложная конфигурация поверхности кровли, окна мансард. В свою очередь точечные аэраторы бывают:

Коньковые – устанавливаются под коньком, их задача – устранение паров и конденсата по всей конструкции конька;

Скатные – применяются на участках, где требуется усиление циркуляции воздушных масс.

Непрерывные. Располагаются равномерно по всей поверхности крыши, тем самым обеспечивая вентиляцию всех ее слоев, а также чердачные и мансардные участки. Наиболее признанным считается коньковый вентилятор и влагостойкая вентиляционная лента, которую размещают в слое гидроизоляции.

Турбинные. Имеют вид трубы, оснащены электровентилятором или вытяжкой с электроприводом. Рекомендовано использовать устройства, изготовленные из алюминия ввиду того, что данный материал устойчив к коррозии и не изменяет форму при воздействии высоких температур

Выбирая вентилятор, следует брать во внимание уклон крыши. Обычно изготовитель указывает на упаковке уклон крыши соответствующий той или иной модели устройства.

Почему аэраторы нужны в новых постройках и необязательны в старых

Многие считают, что установка аэраторов является излишеством и скорее данью моде, чем необходимостью.

В результате под крышей оставалось очень много места, где воздух мог беспрепятственно циркулировать и выходить наружу через неутепленную кровлю, поскольку всегда оставались щели в коньке, фронтонах, карнизах.

Таким образом, стропильная система была защищена от влаги.

Что касается новых зданий, то их строительство ведется по другим принципам, а именно:

• для предотвращения теплопотерь и экономии средств на отапливание внутреннего помещения кровля утепляется максимально эффективно;
• чердачное помещение в большинстве случаев переделывается в жилое;
• стремительные темпы строительства привели к тому, что монтаж стропильных конструкций производится без предварительного тщательного просушивания дерева, в результате чего детали продолжают “дозревать” уже в готовом виде;
• с целью утепления кровли производится монтаж кровельного пирога, структура которого предполагает накладывание слоев различных материалов друг на друга, необходимых для сохранения тепла, защиту от воды и пара. В результате паробарьер закрывает все возможные пути выхода воздуха, влага остается в подкровельном пространстве и начинает оказывать разрушительное действие на стропильную систему. Прибавить к этому возможность проникновения дождевой воды извне – и картина готова: плесень, грибок, подгнившие стропила, нуждающиеся в срочной замене, если хозяин не хочет остаться без крыши над головой.

Источники повышенной влажности

• Слой утеплителя накапливает влагу, поступающую из внешней среды. Причиной ее проникновения внутрь является наличие дефектов или повреждений в кровельном покрытии.
• Влага поступает также из внутреннего помещения вследствие нарушения целостности пароизоляционного слоя.
• Накопление влаги и намокание утеплителя происходят также в силу климатических условий: повышенной влажности, большого количества осадков.

В классическом исполнении мягкая кровля представляет собой многослойный пирог. Одной из самых часто возникающих проблем при эксплуатации этих кровель является появление на кровельном ковре вздутий, которые в дальнейшем приводят к образованию протечек.

Вздутия возникают под воздействием паров влажного воздуха, которые поднимаются из верхних жилых этажей через перекрытия в пространство под кровлей, после чего проникают через дефекты в слое пароизоляции и оседают там в виде капелек (т.е конденсируются) в утеплительном материале и цементно-песчаной стяжке.

Влага может проникнуть в подкровельное пространство и во время работ по устройству кровли. Оказавшись в закрытом пространстве, между слоями кровельного пирога, под воздействием нагревания она переходит в парообразное состояние и изнутри начинает оказывать на конструкцию давление, что может привести к ее отрыву от основания и образованию вздутий.

При скоплении большого количества воды в слое теплоизоляционного материала его просушивание становится возможным только при использовании особых методов. То же самое относиться к частям кровли, подверженным повышенному воздействию влаги.

Для замены испорченного утеплителя домовладельцам приходится полностью разбирать и ремонтировать кровлю. Процесс этот достаточно трудоемкий, к тому же обходится он в значительную сумму.

Как установить коньковый аэратор

Перед началом работ слой квадратов из битума, которые покрывают конёк, придется удалить. Далее следует установить коньковый аэратор ленточного типа (материал — пластик или металл). Этот уголок с отверстиями и сетками будет теперь приподнимать слой рубероида на стыке ската. Весь поток горячего воздуха поднимется и выйдет через отверстия, что не позволит образоваться конденсату.

Порядок монтажа конькового аэратора

1. В основании при помощи циркулярной пилы следует прорезать паз для последующей вентиляции. Он вполне может быть только один, размещаться на самой вершине конька, либо их может быть два. В последнем варианте нужно разместить их по две стороны. Всего толщина вентиляционного зазора должна быть от трёх до восьми сантиметров, всё зависит от того, каковы рекомендации от завода- изготовителя приобретённого вами аэратора. Прорези нужно сделать таким образом, чтобы где-то за тридцать сантиметров до края конька они заканчивались, то есть, с двух сторон конька кровля должна остаться сплошной.
2. По двум краям от конька, в том месте, где нет вентиляционного зазора, следует уложить покрытие, например черепицу. Далее можно начать монтировать сам аэратор. Каждый из сегментов аэратора нужно закрепить посредством длинных кровельных гвоздей либо шурупов, которые вкручиваются через уже готовые отверстия, сделанные на заводе -изготовителе. Сами сегменты нужно соединить между собой, словно конструктор. Торцы самого аэратора, где он соединяется с кровлей, следует герметизировать.

Установка конькового аэратора на крыше с гибкой черепицей

В принципе установить коньковые аэраторы легче всего, эти устройства подходят для крыш, у которых уклон от 12-ти до 45-ти градусов. Аэратор имеет определённые нормы для использования. Во первых, обязательно присутствие продухов на свесах крыши для того, чтобы приток воздуха был обеспечен. Во вторых, рекомендуется поставить аэратор, как уже говорилось выше, по всей длине вашего конька, последовательно соединяя все сегменты в единую конструкцию. Сверху аэратора часто кладут черепицу, такой вариант не портит, а декорирует внешний вид крыши.

Почему появляется влага в кровельном пироге

Современные покрытия для кровли довольно герметичны. Многим пользователям, далёким от строительной области, не всегда понятно, откуда в таком случае на них изнутри со временем появляется влага. Здесь достаточно вспомнить школьную физику. В каждом доме присутствуют водяные пары: мы готовим пищу, стираем, принимаем душ или просто поливаем цветы.

Учёными было доказано, что в пространстве, в котором проживают четыре человека, за 24 часа образуется до двух литров водяного пара. Кроме того, конденсат появляется при соприкосновении тёплого воздуха с холодными поверхностями, водяные капельки покрывают с нижней части всю кровельную конструкцию.

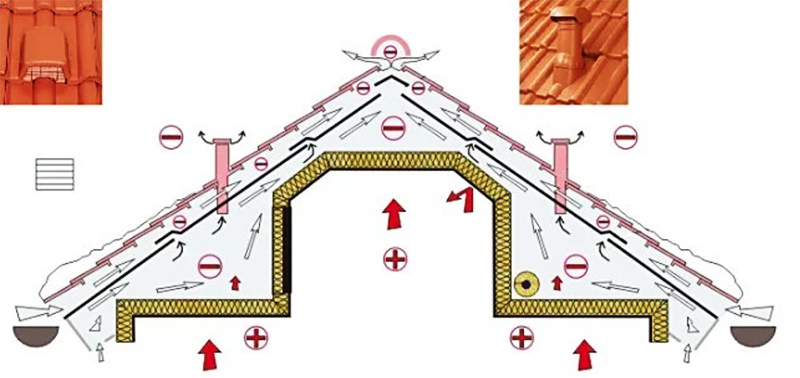

Движение воздушных потоков ФОТО: expertbuilding.ru

Влага проникает и с наружной стороны крыши, покрытие изнутри нагревается под действием тёплого пара, зимой снег на кровле начинает таять. При понижении температуры образуется ледяная корка, которая в течение дня может подтаивать. При наличии даже небольших зазоров крыша начнёт подтекать.

Со временем материал кровли покроется небольшими трещинками, в которые попадает влага. При пониженных температурах в зимний период вода замёрзнет и просто разорвёт покрытие. Микротрещинки будут только увеличиваться и вскоре превратятся в большие щели, которые отремонтировать невозможно, придётся менять весь материал.

Аэраторы способствуют качественному воздухообмену и вентилированию ФОТО: krovlyakryshi.ru

Почему возникает конденсат

Образование конденсата это естественный физический процесс. Типичные примеры в повседневной жизни – роса на траве, иней на кузове автомобиля весенним или осенним утром. Вода выделяется когда воздух, остывая и сжимаясь, становится настолько плотным, что выдавливает из себя лишние молекулы воды, которые оседают на ближайшей твёрдой поверхности. В нашем случае это поверхность кровли. Поскольку избежать конденсата невозможно, встаёт вопрос о минимизации или полного исключения негативных последствий образования конденсата. Для этого необходимо организовать 2 процесса:

1. Отвод конденсата.
2. Просушка кровельных слоёв.

Первую задачу решают подкладочный ковёр и карнизный капельник. Вторая задача решается организацией достаточной вентиляции подкровельного пространства, которая обеспечивается устройством притока наружного воздуха в карнизной части кровли и удалением воздуха из коньковой части. Поскольку кровельный конёк должен быть защищён от попадания атмосферных осадков и насекомых, для вентиляции кровли из битумной черепицы выполняют монтаж специального элемента. Этот кровельный вентиляционный элемент имеет несколько названий: дефлектор, вентиль, аэратор, продух. Суть одна. Он обеспечивает одновременно выпуск воздуха и герметичность конька, предохраняя эту часть крыши от попадания осадков, листвы, насекомых, птиц и прочих посторонних предметов. Отметим что монтаж элементов вентиляции конька напрасен, если не выполнено условие свободного поступления воздуха из карнизной части крыши и движение его по воздушной прослойке в кровле.

Особенности монтажа точечных устройств на металлочерепице

Аэраторы данного типа устанавливают:

• на плоских крышах или на кровлях, имеющих уклон меньше 12 градусов;
• в качестве дополнения к другому типу устройств с целью повышения эффективности вентилирования;
• если не представляется возможным обустройство конькового изделия, например, потому что отсутствует конек, или существует примыкание кровельного покрытия к стенам или вертикально расположенным поверхностям.

Условия применения точечного аэратора:

1. Монтируют их на скатах, соблюдая расстояние 50-80 сантиметров от горизонтально расположенного ребра конька.
2. На свесах должен быть обеспечен приток воздуха.
3. Одно точечное устройство способно обеспечить качественную вентиляцию на площади до 5 — 100 «квадратов» кровли в зависимости от его модели. На основании данной величины производится расчет требуемого количества вентиляционных изделий.

Технология установки точечных устройств на крыше:

1. В сплошной обрешетке делают отверстие, которое по размерам должно совпадать с параметром внутреннего канала аэратора. Для этого к поверхности листа фанеры или плиты ОСП прикладывают юбку-основу устройства и через проходной канал наносят на крыше гвоздем или карандашом контуры зазора. Электролобзиком по начерченной линии вырезают отверстие.
2. Поверх него помещают юбку устройства и прикрепляют ее саморезами либо кровельными гвоздями в количестве минимум 6 штук. Некоторые компании – производители рекомендуют использовать дополнительно помимо крепежных изделий фиксацию на клеевой состав. В этом случае на обратную поверхность юбки наносят битумную мастику, приклеивают ее, а потом только применяют детали для крепления.
3. С целью гидроизоляции мест примыкания поверх юбки используют битумный клей.
4. Гонтами черепицы, подрезанными в местах соприкосновения, перекрывают юбку.
5. Сверху на нее помещают сетку аэратора и фиксируют ее саморезами. Потом устанавливают колпак (крышку), защелкивают и опять используют для крепления саморезы.

Аналогичным образом монтируют и другие точечные аэраторы для кровли согласно произведенному расчету, которые и составят в итоге единую систему вентиляции.

Как видно из вышеприведенной информации, установка подобных устройств не является сложной работой — с ней легко справятся неопытные мастера-самоучки.

Благодаря наличию на крышах аэраторов из кровельного пирога удаляются водяные пары, предотвращается образование конденсата, распространение грибка и плесени, неприятного запаха. Отсутствие этих неблагоприятных факторов положительным образом сказывается на продолжительности сроков эксплуатации деревянных элементов кровельной конструкции и на состоянии микроклимата в жилых и подсобных помещениях дома.

Люди, живущие в своих частных домах, могут столкнуться с такой проблемой, как накапливание избыточной влаги под кровлей. Это плохо сказывается на свойствах теплоизоляционного слоя. Существует кардинальное решение — демонтаж кровли с последующей заменой всего утеплителя. Этот способ достаточно дорогостоящий и занимает много времени, не говоря уже о том, что его можно использовать не в любой сезон. Второй же способ — это установка такого устройства, как аэратор для крыши.

Аэратор точечный

Монтаж точечных аэраторов предусматривают на плоской крыше и на кровле, где конька как такового нет (например, кровля пристройки к стене), или в местах прерывания сплошного потока воздуха от карниза (например, под мансардным окнами), а также на очень длинных участках скатов длиной более 15 метров. Точечные аэраторы следует устанавливать на расстоянии 0,5-0,8 метра от самой высокой точки участка кровли, а при сложных кровлях установку выполняют по указаниям проектировщиков. Точечные кровельные аэроэлементы бывают низкого и высокого типов. Наиболее популярные:

Аэратор типа КТВ. Выпускается многими российскими и иностранными производителями. Обеспечивает вентиляцию подкровельного пространства на 20 м2.

Аэратор типа КТВ-вентиль. Выпускается в нескольких цветовых гаммах и используется в основном при устройстве покрытия из битумной черепицы премиум-класса. Обеспечивает вентиляцию подкровельного пространства до 40 кв. м.

Vilpe, Технониколь и другие производители выпускают также высокие точечные элементы. Эти вентиляционные элементы являются спасением для кровель с небольшим уклоном (14°) или при условии скопления снега, когда сплошной аэратор не сработает. Изготавливаются для уклонов 14 и 27 градусов, для коньковых и скатных участков кровли и для плоской кровли. В серии доступны три диаметра: 75, 110 и 160 мм.

Монтаж коньковых аэраторов

Установка устройств такого вида выполняется просто, и для этого нет необходимости производить сложные расчеты. Коньковый аэратор размещают по всей протяженности конька. Специалисты рекомендуют применять данное изделие для кровель, имеющих уклон от 12 до 45 градусов. Его монтируют исключительно на конек и тем самым обеспечивают в чердачном пространстве вентиляцию воздуха.

Условия использования конькового аэратора:

1. С целью обеспечения притока воздуха необходимо наличие продух на свесах.
2. Устройство следует монтировать по всей длине конька – его сегменты соединяют в единую конструкцию.
3. Поверх собранного изделия укладывают коньковую черепицу, и поэтому внешний вид кровли не пострадает от наличия на ней вентилятора.

Обустройство конькового аэратора для металлочерепицы или мягкой кровли выполняют в определенной последовательности:

1. Чтобы вырезать вентиляционный паз, задействуют циркулярную пилу. Отверстий может быть как одно (на верхней точке конька), так и два (по обеим его сторонам). В зависимости от рекомендаций производителя конкретной модели аэратора суммарная толщина зазора должна составлять от 3 до 8 сантиметров. Прорези вырезают так, чтобы они не доставали до края конька примерно 30 сантиметров. В результате кровля по его сторонам получается сплошной.
2. В месте на коньке, где зазор не делался, укладывают коньковую черепицу.
3. Приступают к монтажу аэратора: каждый его сегмент фиксируют кровельными гвоздями или шурупами, которые вкручивают посредством готовых отверстий, сделанных на заводе-производителе. Отдельные части изделия собираются в единую конструкцию аналогично тому, как это делают с деталями конструктора.
4. Профиль вентиляционного изделия накрывают коньковой черепицей – лепестки кровельного материала укладывают внахлест. Для крепления покрытия к устройству вентиляции используют длинные специальные гвозди.
5. Места соприкосновения торцов с кровлей обрабатывают силиконовым герметиком.

Блиц-советы

1. Кровельные аэраторы можно устанавливать не только при обустройстве новой кровли, но и при выполнении ремонта старых покрытий.
2. Вентиляторы необходимо устанавливать исходя из форм и размеров крыши, состояния пароизоляции.
3. Специалисты рекомендуют покупать в комплекте все элементы вентиляционной системы у одного продавца.
4. Согласно требованиям строительных правил и норм на 100 м2 покрытия должен быть установлен один аэратор и расстояние между ними не должно быть больше 12 метров.
5. Для объектов с высоким уровнем влажности расчеты системы вентилирования должны производиться специализирующимися в данной сфере компаниями.
6. Монтажные работы по установке вентиляторов лучше всего проводить летом.

Изготовление печей из газового баллона своими руками

Мембранная кровля — практические советы
