Как провести армирование столбчатого фундамента: способы, схемы и технология

Расчет арматуры для фундамента

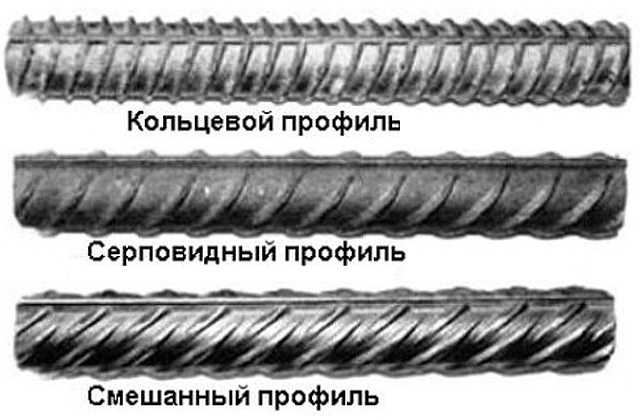

Для армирования оснований используют рифленый и гладкий стальной прокат класса А400 или А500 — для рабочих стержней, А240 — для конструктивных элементов.

Расчет проводят по нормативам СНиП 52-01-2003 и актуализированным правилам СП 63.13330.2012 с учетом всех видов нагрузок, действующих на фундамент, и вида основания.

СНиП 52-01-2003Источник meganorm.ru

Армируют пространственными или плоскими каркасами из продольных, поперечных и соединительных стержней. Первые воспринимают нагрузку на растяжение по верхней части и подошве, вторые — распределяют ее между горизонтальными и вертикальными элементами. Для устойчивости при изготовлении и монтаже используют конструктивные связи.

Арматурный каркас для своего ленточного фундамента

Каркас основания представляет собой обычный прямоугольник либо квадрат.  Обычно применяемый принцип армирования – довольно простой:

• На дно траншеи размещают кирпичные ряды. Их высота должна составлять в среднем не менее  5 см.  Этот этап немаловажен для того, чтобы сделать важнейший зазор между  каркасом,  а также нижней частью основания.
• Нарезаются стержни с требуемой длиной для выполнения вертикального армирования.
• На имеющиеся ряды из кирпича продольно выкладываются стержни из металла.  При этом лучше, чтобы они были максимальной длины;
• С помощью проволоки рабочие пруты соединяются перемычками на необходимом расстоянии — 30 см друг от друга.  Их длина должна составлять на 10 см менее толщины основания (причем должен соблюдаться отступ размером  5 см с каждой из  сторон);
• В каждую ячейку по углам вертикально устанавливаются пруты. Причем их длина должна быть менее  имеющейся высоты основания на 10 см;
• Вертикальные пруты соединяются с  использованием продольных стержней, а также фиксируются  с использованием перемычек.

Особенное внимание следует уделить такому этапу как армирование углов. Ведь именно на эти элементы  приходится наибольшая нагрузка

Арматурный каркас

Какое расстояние между арматурой в ленточном фундаменте считается оптимальным

В соответствии с нормами в строительной сфере минимальное  расстояние (между прутьями  возводимой арматуры)  определяется в зависимости от следующих важнейших  факторов:

• Диаметра стержней;
• Расположения имеющейся конструкции относительно направления бетонирования;
• Размера заполнителя бетона;
• Выбранного наиболее оптимального способа укладки;
• Вида уплотнителя для бетона.

Кроме того, считается, что расстояние между  размещаемыми стержнями  продольной арматуры  не должно оставлять  меньше 25 см и более 40 см.  В качестве же шага в случае поперечной арматуры  наиболее оптимальное значение считается такое – не больше 30 см.  При этом шаг должен быть в  половину высоты рабочего сечения.

Понятно, что  размер арматуры для ленточного фундамента может варьироваться в каждом конкретном случае. Универсального рецепта того, как рассчитать арматуру для ленточного фундамента, нет. Однако можно следовать указанным выше рекомендациям для того, чтобы максимально оптимально  и грамотно определиться с тем, сколько надо арматуры на ленточный фундамент.

Как правильно вязать арматуру для ленточного фундамента

С точки зрения важности, укладка и вязка каркаса никак не менее ответственный этап, что и расчет. Прежде всего нужно понять, для чего все эти хлопоты по предварительному сбору каркаса

Задача тут стоит расположить в пространстве все металлические элементы и зафиксировать до заливки бетоном. И удержать на месте во время заливки. Не нарушая при этом прочностных характеристик самой арматуры – вот почему арматуру вяжут, а не сваривают.

Фото: Схема вязки арматуры для ленточного фундамента

Термическая обработка ослабляет отдельные участки по краям соединения и на разрыв они становятся менее прочными. Хотя в сейсмических районах сварку все же применяют. Но соединяют только вертикальные и продольные связи. А поперечные все равно вяжут. Правда, как уже говорилось, в этом случае стоит применять особую марку арматуры. Той, в маркировке которой есть буква С.

Сначала в траншее устанавливают опалубку. Иногда в качестве нижнего ограничителя использует стенки траншеи, но это не всегда удобно и возможно. Поэтому лучше все же работать с полноразмерной опалубкой.

На опалубку пускают любые доступные материалы: доски, листы РСП, металл

Важно, чтобы все элементы конструкции стыковались с щелями не более 3 мм. В противном случае возможно образование раковин

Лучше, когда схема армирования ленточного фундамента нарисована заранее – легче будет ориентироваться при закладке арматуры внутрь опалубки. Если опалубка выходит высокая, то желательно проектировать ее шириной 50 см или более, даже если требуются в теории менее массивные конструкции – просто чтобы можно было работать внутри нее и нормально соединять элементы.

Вяжут в местах пересечения любых элементов конструкции и там, где они соединяются, наращиваются. Вязки при этом идут не реже чем через 25 см, а взаимный перехлест прутьев должен быть в пределах 25 – 50 диаметров. То есть при толщине 10 мм нахлест должен составлять от 25  до 50 см. На углах частота хомутов удваивается.

Нельзя в углах просто соединять нахлестом продольные прутья и связывать их. Для крепления углов нужно использовать Г-образные или П-образные (при Т-образном примыкании стен) гнутые элементы. При этом нахлест арматуры при вязке минимум 50 диаметров. В углах увеличивают количество и поперечных элементов, пуская их с шагом 0,4 высоты элемента, но не реже чем через 25 см.

Вязка арматуры на углах

Технически это выглядит примерно так. На дно траншеи засыпают песок толщиной примерно 15 см, проливают его. Затем монтируют опалубку и заливают первый слой бетона примерно в 5 см. Чтобы выровнять основание. Потом монтируют опалубку.

Продольные связи должны проходить не ближе чем в 5 см от стен опалубки. В противном случае они заржавеют. Чтобы арматурный пояс не соприкасался с низом формы, под него подкладывают небольшие камни или кирпичи, которые потом останутся в заливке. Но можно поступить иначе. На месте поперечных арматурин по всему нижнему поясу сверлятся в опалубке отверстия, равные диаметру арматуры или чуть больше. В которые затем вставляют прутья арматуры, отрезанные с небольшим запасом. Получаются как бы небольшие кронштейны, на которые потом и опираются продольные элементы, а уж к ним прикручиваются и вертикальные.

Схема вязки на углах

Арматуру монтируют поясами. Лучше прямо в опалубке. Крутить все это снаружи, а потом переносить в опалубку много сложнее и тяжело физически. Прутья режут ножовкой по металлу, болгаркой, гидроножницами – чем удобнее, что имеется под рукой.

Соединения

Традиционный материал для фиксации арматуры – мягкая вязальная проволока, сложенная вдвое. Считается, что удобнее

Так вяжут арматуру крючком

всего в работе проволока для вязки арматуры, диаметр которой 1,2 – 1,5 мм. Правда, в пособиях по строительству часто поднимается вопрос, можно ли вязать арматуру пластиковыми хомутами. Этот способ несколько менее бюджетен, но предпочтительнее с точки зрения временных затрат.

Конечно, задача вязки – зафиксировать некую пространственную конструкцию до заливки ее бетоном. И с этой позиции применение хомутов допустимо. Но на деле метод лучше оставить для каких-то неответственных и малогабаритных элементов. Для фундамента все же лучше применять проволоку, поскольку где-то придется опираться на вязки, где-то потребуется максимально жесткое крепление, которых пластиковый хомут не в состоянии обеспечить. Тем более, что существует простое приспособление для вязки, заметно ускоряющее процесс.

Интересно почитать

Этапы армирования фундамента

Для того чтобы фундамент был крепким, необходимо неукоснительно соблюдать этапы армирования и монтажа.

• От степени нагрузки на несущую конструкцию определяется размер сечения арматуры необходимой для монтажа армирующего пояса. В местах, где нагрузка будет максимальной, желательна установка рифлёных прутьев.

• После того как произошла установка опалубки начинают армировать фундамент. По всему периметру вбиваются вертикальные прутья. Они почти не воспринимают нагрузку, но служат для крепления к ним верхнего и нижнего пояса армирующей сетки.
• Начинаем монтаж горизонтальных прутьев. Незабываем, что верхняя часть должна находиться от края конструкции на 5 см ниже, а нижняя поднята от дна траншеи на 7 см. Для того чтобы проконтролировать расстояние внизу, можно подложить кирпичи.
• Соединять арматуру можно разными способами: можно сваривать между собой, расположить внахлёст или связывать с помощью проволоки. Последний способ самый предпочтительный. Во-первых, он удобный и не требует проведения сварочных работ, во-вторых – препятствует образованию разрыва конструкции во время движения фундамента.

Специфика укрепления углов

Угловые элементы арматурного каркаса воспринимают значительные усилия, связанные с воздействием сжимающих и растягивающих нагрузок

Важно правильно делать армирование угловых участков, чтобы не допустить образования нежелательных трещин и разрушения целостности бетонного монолита в угловых зонах

Довольно часты такие случаи, когда деформация приходится именно на угловые части и обходит середину

Как уложить прутья в угловых зонах, чтобы не допустить ошибки? Помните, запрещается устанавливать угловые стержни перпендикулярно друг к другу. Их следует на специальном приспособлении выгнуть

Важно обеспечить нахлест арматуры, соединить радиусными элементами прутки каждого пояса. Величина перекрытия прутьев, расположенных в угловой зоне, должна быть более 25 см

В этом случае, когда опалубка будет заполняться бетонным раствором, не произойдет разрушения усиливающего контура в угловых участках.

Какую арматуру лучше использовать для фундамента с целью надежного крепления угловых участков? Применяйте стержни начиная с класса A2, имеющего маркировку A300, и заканчивая классом A6 с маркировкой А1000. Прутки имеют рифленую поверхность, производятся методом горячего проката, обеспечивают повышенную адгезию с бетонным массивом. Какая арматура лучше? Всё зависит от величины действующих нагрузок. Чем выше класс стержней, тем больше запас прочности. Укрепление угловых зон также можно осуществить, используя арматурную сетку с ячейками квадратного сечения (2х2 см).

Расчет армирования ленточного фундамента своими руками

Любые строительные работы нормируются ГОСТами или СНиПами. Армирование — не исключение. Оно регламентируется СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В этом документе указывается минимальное количество требуемой арматуры: оно должно быть не менее 0,1% от площади поперечного сечения фундамента.

Определение толщины арматуры

Так как ленточный фундамент в разрезе имеет форму прямоугольника, то площадь сечения находится перемножением длин его сторон. Если лента имеет глубину 80 см и ширину 30 см, то площадь будет 80 см*30 см = 2400 см².

Теперь нужно найти общую площадь арматуры. По СНиПу она должна быть не менее 0,1%. Для данного примера это 2,8 см². Теперь методом подбора определим, диаметр прутков и их количество.

Например, планируем использовать арматуру диаметром 12 мм. Площадь ее поперечного сечения 1.13 см² (вычисляется по формуле площади окружности). Получается, чтобы обеспечить рекомендации (2,8 см²) нам понадобится три прутка (или говорят еще «нитки»), так как двух явно мало: 1,13 * 3 = 3,39 см²>, а это больше чем 2,8 см², которые рекомендует СНиП. Но три нитки на два пояса разделить не получится, а нагрузка будет и с той и с другой стороны значительной. Потому укладывают четыре, закладывая солидный запас прочности.

Чтобы не закапывать лишние деньги в землю, можно попробовать уменьшить диаметр арматуры: рассчитать под 10 мм. Площадь этого прутка 0,79 см². Если умножить на 4 (минимальное количество прутков рабочей арматуры для ленточного каркаса), получим 3,16 см², чего тоже хватает с запасом. Так что для данного варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.

Как рассчитать толщину продольной арматуры для ленточного фундамента разобрались, нужно определить, с каким шагом устанавливать вертикальные и горизонтальные перемычки.

Шаг установки

Для всех этих параметров тоже есть методики и формулы. Но для небольших строений поступают проще. По рекомендациям стандарта расстояние между горизонтальными ветками не должно быть больше 40 см. На этот параметр и ориентируются.

Как определить на каком расстоянии укладывать арматуру? Чтобы сталь не подвергалась коррозии, она должна находится в толще бетона. Минимальное расстояние от края — 5 см. Исходя из этого, и рассчитывают расстояние между прутками: и по вертикали и по горизонтали оно на 10 см меньше габаритов ленты. Если ширина фундамента 45 см, получается, что между двумя нитками будет расстояние 35 см (45 см — 10 см = 35 см), что соответствует нормативу (меньше 40 см).

Если лента у нас 80*30 см, то продольная арматура находится одна от другой на расстоянии 20 см (30 см — 10 см). Так как для фундаментов среднего заложения (высотой до 80 см) требуется два пояса армирования, то один пояс от другого располагается на высоте 70 см (80 см — 10 см).

Теперь о том, как часто ставить перемычки. Этот норматив тоже есть в СНиПе: шаг установки вертикальных и горизонтальных перевязок должен быть не более 300 мм.

Все. Армирование ленточного фундамента своими руками рассчитали. Но учтите, что ни масса дома, ни геологические условия не учитывались. Мы основывались на том, что на этих параметрах основывались при определении размеров ленты.

Расчёт с запасом

Армирование фундамента – это устройство в его массиве каркаса из металла, призванного создать из бетона единую трудноразрушимую конструкцию.

Произвести точный инженерный расчёт фундамента небольшого индивидуального здания сложно и дорого, требует геологических изысканий, сопоставлений с перспективными проектами застройки местности в целом, характеристик грунта и подземных вод и решения ещё длинного списка вопросов.

Исходя из этого, частные застройщики руководствуются двумя основными правилами возведения фундаментов:

1. Основание фундамента должно залегать ниже глубины промерзания почвы по максимальным показателям региона застройки.
2. Армирование ленточного фундамента обязательно и выполняется в соответствии с общими рекомендациями стандартов с запасом прочности.

Основные правила выполнения армированияИсточник sevparitet.ru

Расчет для свайного основания

Свайные фундаменты представляют собой погруженные в грунт опоры (цельнометаллические или буронабивные), передающие нагрузку от здания и соединенные по верху стальным, железобетонным или деревянным ростверком.

Cвайный фундаментИсточник stroyfora.ru

Буронабивные основания применяют в частном строительстве:

• при возведении каркасных или деревянных зданий с небольшой массой;
• при слабых грунтах, где другие основания выполнить невозможно — торфяники, болота, сильнопучинистые влажные почвы;
• в условиях сложного рельефа — на холмистой, овражистой местности.

Недостаток, который приводит к удорожанию стоимости строительства, — холодный цоколь и невозможность устройства пола по грунту. Преимущество — отсутствие земляных работ. Сваи вкручивают специальной буровой установкой или пробуривают отверстия в земле с последующим монтажом опалубки, армированием и бетонированием. При несыпучих грунтах раствор заливают сразу в скважину.

Армирование свайного фундаментаИсточник housepic.ru

Схема расчета арматуры для свайного буронабивного фундамента.

1. Определяют тип грунта с помощью ГОСТа «Грунты. Классификация».
2. Рассчитывают постоянную и временную нагрузку (СНиП «Нагрузки и воздействия»).
3. Из ВСН 5-71 выбирают несущую способность грунта в зависимости от его структуры.
4. По имеющимся сведениям находят нагрузку R на погонный метр ростверка, разделив суммарную массу на периметр здания.
5. Определяют несущую способность сваи по формуле Р = (0,7х R х S)+(U х0.8 х fin х li), где

• R — несущая способность грунта,
• S — площадь конечного участка опоры,
• U — периметр сечения сваи,
• fin — сопротивление грунта, определяемое по таблице ВСН 5-71,
• li — высота слоя почвы, оказывающей сопротивление боковой поверхности сваи.

Расстояние между опорами определяют по формуле I = P/Q, где Р — несущая способность сваи (п.5), R — погонная нагрузка на ростверк (п.4). Количество свай определяют исходя из расчетного расстояния между опорами и размеров строения. Армируют конструкции вертикальным каркасом из не менее, чем 4 стержней диаметром от 10 до 16 мм с горизонтальной обвязкой из гладкой арматуры Ø 6-8 мм. По верху оставляют выпуски длиной 25-30 см.

Ростверк рассчитывают как конструкцию, аналогичную ленточному фундаменту.

Виды ленточных фундаментов и их использование

При строительстве ленточного фундамента могут использоваться несколько видов материалов, соответственно меняется название, есть отличия и в технологии. Что остается неизменным: рытье котлована и подготовка основания. Остальные этапы могут меняться. Коротко типы можно описать так:

• При использовании бетонного раствора и арматуры ленточный фундамент называют монолитным. Все работы происходят на строительной площадке. Сначала в вырытом котловане устанавливают опалубку — сборную конструкцию, которая придает форму бетонному раствору. Затем укладывают и связывают арматуру, после заливают бетонным раствором. При соблюдении технологии срок эксплуатации монолитного ленточного фундамента порядка 100-150 лет. Потому их имеет смысл использовать под сооружения из материалов, срок эксплуатации которых сопоставим с названным промежутком. Времени на все работы уходит много: на сборку опалубки, вязку арматуры, заливку и обработку раствора. Это все занимает недели.
  Если бетон заливается прямо на стройплощадке, получаем монолитный фундамент
• Сборный бетонный ленточный фундамент. Он состоит из отливаемых на заводе железобетонных армированных блоков. Они есть двух типов. Трапециевидные (называют еще подушкой) укладываются вниз, на них в один или несколько рядов устанавливаются стеновые фундаментные блоки (ФБС). Между собой они связываются арматурой, промежутки заливаются раствором. Срок службы фундамента из ФБС — порядка 50-70 лет, что сопоставимо со сроком службы каркасных домов. Работы при таком варианте намного меньше (несколько дней), но в большинстве случаев требуется аренда подъемного оборудования — лебедки для небольших строений или крана для более серьезных проектов. При этом нужно помнить, что прочность сборного фундамента на 20-30% ниже, чем у монолитного, из-за чего их не применяют на пучнистых или просадочных грунтах.

Чтобы быстрее шло строительство, при низком уровне подземных вод ленту собирают из готовых бетонных блоков

• Бутовый ленточный фундамент. Его строят из природного бутового камня. Иногда с использованием бетона, иногда без. При использовании бетона говорят о буто-бетонном фундаменте. Возведение требует большого опыта и высокой квалификации рабочих: камни должны быть уложены правильно, ведь они связываются только раствором. Использоваться такие фундаменты могут на стабильных непучнистых основаниях, в противном случае велика вероятность образования трещин или полного разрушения. Срок службы — как у сборных 50-70 лет.
  Бутовые фундаменты требуют высокого мастерства: камень нужно укладывать так, чтобы дом потом не портескался
• Кирпичный ленточный фундамент. Это частный вариант сборного фундамента. В этом случае чаще всего сначала заливают монолитную ленту с армопоясом по периметру фундамента, а сверху складывают стенку из кирпича. Иногда вместо кирпича используют строительные блоки. Стоит усесть, что и кирпич и строительные блоки гигрокоспичны и имеют не самый большой срок службы. По надежности — это самые проблемные и маложивущие фундаменты: срок их службы 30-50 лет, и это при правильном проектировании и исполнении.

Кирпичный фундамент сегодня не очень популярен: высокая трудоемкость и малый срок службы — вот основные причины

Чаще всего встречается монолитный ленточный фундамент. Хоть имеет он наибольшую трудоемкость, является единой конструкцией, которая способна перераспределять нагрузки. Потому часто используется на пучнистых грунтах. Если почвы сухие и надежные, можно ставить железобетонный сборный фундамент

Он часто имеет большую стоимость, но на возведение требуется меньше времени, что иногда тоже важно

Бутовые и бутобетонные фундаменты применяются в основном в регионах с достаточным количеством подходящего материала — в горных или близких к ним. Там, во-первых, основания для них идеальны, во-вторых, имеются и неплохие специалисты, способные грамотно выполнить работы. В равнинных районах доставка камня нерентабельна, да еще и мастера не найдешь.

Кирпичный фундамент в последнее время делают редко. Несмотря на общедоступность материала, он имеет далеко не самые лучшие характеристики и требует значительных затрат на организацию гидроизоляции, а также утепления. В результате стоимость его намного возрастает. При малом сроке эксплуатации это совершенно невыгодно даже на устойчивых грунтах.

Армирование подошвы ленточного фундамента

На грунтах с не очень высокой несущей способностью, на пучнистых почвах или под тяжелые дома, часто ленточные фундаменты делают с подошвой. Она передает нагрузку на большую площадь, что придает большую стабильность фундаменту и уменьшает величину просадок.

Чтобы подошва от давления не развалилась, ее также необходимо армировать. На рисунке представлены два варианта: один и два пояса продольной арматуры. Если грунты сложные, с сильной склонностью к зимнему печению, то можно укладывать два пояса. При нормальных и среднепучнистых грунтах — достаточно одного.

Уложенные в длину пруты арматуры являются рабочими. Их, как и для ленты, берут второго или третьего класса. Располагаются друг от друга они на расстоянии 200-300 мм. Соединяются при помощи коротких отрезков прутка.

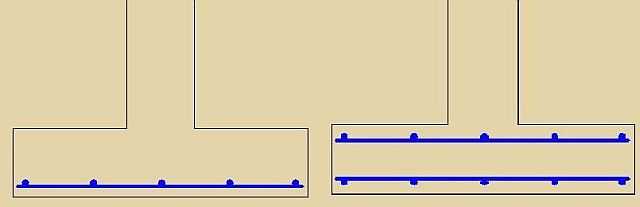

Если подошва неширокая (жесткая схема), то поперечные отрезки — конструктивные, в распределении нагрузки не участвуют. Тогда их делают диаметром 6-8 мм, загибают на концах так, чтобы они охватывали крайние прутки. Привязывают ко всем при помощи вязальной проволоки.

Ели подошва широкая (гибкая схема), поперечная арматура в подошве тоже является рабочей. Она сопротивляется попыткам грунта «схлопнуть» ее. Потому в этом варианте подошвы используют ребристую арматуру того же диаметра и класса, что и продольную.

Полезные советы по обустройству пространства в гараже

Поскольку гараж по своему прямому предназначению является домом для авто, следует внимательно отнестись к тому, чтобы место под инструменты было хорошо организовано. Также в помещении наверняка найдется несколько квадратных метров для того, чтобы вынести часть предметов из квартиры, чтобы не загромождать жилое помещение.

При монтаже различных устройств в помещении важно учитывать, чтобы все доступное оборудование было под рукой. Для этого можно воспользоваться следующими рекомендациями:

Вне зависимости от размеров гаража важно иметь стеллаж с полками, на которые можно положить инструменты, материалы и полезные мелочи.

Если есть желание осуществлять текущий ремонт авто своими руками или совершать другие ремонтные работы, то в гараже обязательно нужно смастерить верстак.

Для капитального ремонта автомобиля следует сделать свой собственный погреб – он не только позволит регулярно осматривать механизм, но и даст дополнительное пространство для хранения.

Наконец, для гаража вполне реально обустроить под собственный небольшой цех, приспособления для которого также можно смастерить своими руками.

Рациональная организация пространства в гараже создает много ощутимых преимуществ:

• появляется возможность самостоятельного осуществления мелкосрочного ремонта деталей авто и других механизмов, за счет чего можно значительно сэкономить средства;
• удобное размещение инструментов значительно ускоряет ход работы и экономит время;
• создание дополнительных мест для хранения инструментов, старых вещей, одежды дает возможность разгрузить квартиру от вещей, которые редко используются в домашнем хозяйстве;
• наконец, продуманная внутренняя логистика помещения позволяет ему сохранить свой привлекательный внешний вид и избежать захламления.

Процесс усиления основания

В процессе усиления основания ленточного типа укладывайте все стержни арматуры в опалубку, которую следует предварительно смонтировать. Укладка арматуры в ленточный фундамент осуществляется по довольно простому алгоритму:

1. Установите вертикальные стальные прутья диаметром 1–2 см по контуру размеченного основания.
2. Обеспечьте интервал между стержнями, который должен составлять 50–80 см.
3. Привяжите к вертикально расположенным пруткам, используя проволоку, горизонтально расположенные прутья нижнего и верхнего уровня.
4. Применяйте подкладки, обеспечивающие гарантированный зазор от нижнего пояса усиления до основания.
5. Укрепите дополнительными стальными прутьями участки, находящиеся посередине основания.

Таким способом производится армирование фундаментной плиты ленточного типа, обеспечивающее целостность бетонного массива, воспринимающего значительные нагрузки.

при составлении схемы армирования следует учитывать необходимость расположения прутьев сверху и снизу, диаметр элементов при этом должен составить предел от 10 до 12 мм

Застройщики интересуются, сколько использовать горизонтально расположенных стержней для каждого пояса, как лучше для обеспечения эксплуатационной прочности? Количество уровней усиления остается неизменным. Горизонтально расположенная арматура укладывается всегда на верхнем и нижнем ярусах каркаса, образуя надежную пространственную конструкцию

Выполняя армирование плиты ленточного типа, обращайте внимание на ширину будущей бетонной основы. От этого зависит, в каком количестве уложить арматуру в каркас усиления:

• при ширине основы 40 см и меньше используют два арматурных стержня для каждого из поясов пространственного каркаса;
• делать армирование основы увеличенной ширины следует, применяя по три стержня на каждом ярусе арматурного усиления;
• в нагруженных конструкциях увеличенной ширины используется для укрепления по 4 горизонтальных стержня арматуры для каждого пояса.

Советы по выбору кухонного гарнитура

Зачем нужна арматура в ленточном фундаменте

В процессе эксплуатации здания неизбежно возникает осадка. Грунт под подошвой фундамента в условиях давления сверху уплотняется. Чем выше давление, тем сильнее происходит уплотнение. В том случае, если оно строго равномерно по всей протяженности ленточного фундамента, опасные внутренние усилия в фундаменте не возникают.

На практике такая ситуация встречается крайне редко. Не симметричность форм и нагрузок обуславливает неравномерное давление. С целью снижения неравномерности осадки в пределах одного здания обычно применяют фундаментные ленты разной ширины. Больше нагрузка – больше ширина. Но даже в этом случае полностью уравнять значения давлений под подошвой фундамента невозможно.

Кроме того, нельзя поручиться за абсолютную идеальность основания фундамента (грунта). Различные включения в грунтовой толще также формируют неравномерность осадок. Негативное влияние оказывает и неравномерная влажность. Протечка водонесущих коммуникаций, отсутствие отмостки с одной стороны, вероятность появления различных пристроек (дополнительная нагрузка дает дополнительную осадку) – всё это формирует неравномерность осадок.

Условно говоря, поверхность грунта под лентой фундамента стремится стать «кривой» по вертикальному направлению. Наиболее опасными участками становятся углы, а также места со значительными перепадами нагрузок (например, при переменной этажности, наличии колонн, дополнительно нагруженных пилонов и т.д.). Такая ситуация формирует в фундаментной ленте дополнительные внутренние напряжения в виде поперечных сил и изгибающих моментов. Для их восприятия в тело фундаментов вводят арматуру, так как без неё появятся трещины не только в ленте, но и в стенах.

Скрытые межкомнатные двери

Как работает арматура

Арматурой в строительстве принято называть стержни различных диаметров и форм для противодействия сжимающим и растягивающим нагрузкам, внутренним и наружным. Деление на виды, классы и группы зависит от заданных арматуре свойств и характеристик.

Разделение на группы арматуры зависит от характеристик:

• материал изготовления;
• форма профиля;
• способ использования;
• техника монтажа;
• назначение.

В устройстве фундаментов важно пространственное расположение арматуры. Продольно ориентированные арматурные элементы работают на минимизацию образования трещин, перераспределяя на себя нагрузку на поверхность продольно направленных конструкций

Поперечная арматура связывает бетон в зоне сжатия с арматурой продольной, перераспределяя и снижая нагрузки.

Зачем нужна арматура: сверху просто бетонная балка, а снизу – армированнаяИсточник rmnt.mirtesen.ru

При изучении маркировки арматурной стали практическое значение для частного застройщика имеют обозначения С и К после числового значения предела текучести

Индекс С говорит о возможности сварки арматуры, отсутствие этого индекса означает нежелательность сварки из-за хрупкости соединения. Обозначение К указывает на повышенную стойкость арматуры к коррозии.

Правильная вязка

Для увеличения прочности каркаса прутья соединяют клеточкой, размещая ряды под углом 90 градусов. Оптимальный способ фиксации прутьев – вязка проволокой при помощи специального крючка.

Вязку выполняют в такой последовательности:

• от проволоки отрезают кусок небольшого размера (около 30 см);
• складывают его пополам;
• накладывают на участок соединения;
• в получившуюся петлю продевают крючок, в который заводят 2 других конца проволоки;
• все вместе проворачивают до получения надежного узла фиксации.

Электросварка сказывается на физических свойствах металла, поэтому этот способ лучше не использовать.

Сколько нужно прутка

Разработав схему армирования ленточного фундамента, вы знаете, сколько продольных элементов вам необходимо. Они укладываются по всему периметру и под стенами. Длинна ленты будет длиной одного прутка для армирования. Умножив ее на количество ниток, получите необходимую длину рабочей арматуры. Затем к полученной цифре добавляете 20% — запас на стыки и «перехлесты». Вот столько в метрах вам и нужно будет рабочей арматуры.

Теперь нужно посчитать количество конструктивной арматуры. Считаете, сколько поперечных перемычек должно быть: длину ленты делите на шаг установки (300 мм или 0,3 м, если следовать рекомендациям СНиПа). Затем подсчитываете, сколько уходит на изготовление одной перемычки (ширину арматурного каркаса складываете с высотой и удваиваете). Полученную цифру умножаете на количество перемычек. К результату добавляете тоже 20% (на соединения). Это будет количество конструктивной арматуры для армирования ленточного фундамента.

По похожему принципу считаете количество, которое необходимо для армирования подошвы. Сложив все вместе, вы узнаете, сколько арматуры нужно на фундамент.

Основные требования

Конструктор, занимающийся проектированием плитного основания, должен придерживаться условий армирования, изложенных в СП 52-101-2003.

В нормативном документе содержатся:

• правила расположения и вязания арматурной сетки,
• описание математически расчетов,
• рекомендации по использованию подставок для нижнего слоя и т.д.

Согласно технологическим требованиям, не допускается использование арматуры со следами ржавчины, старой краски и т.д. Чтобы обеспечить высокую адгезию металла с бетоном, применяют стальные стержни периодического сечения. Для фиксации элементов силовой конструкции используют вязальную проволоку или применяют метод сварки: пластиковые хомуты в данном случае ненадежны.

Зачем армировать ленточный фундамент

Часто задают вопрос, как правильно армировать ленточный фундамент своими руками. Бетон-это достаточно прочный, но недостаточно пластичный материал. Он может хорошо справиться с нагрузкой на сжатие, но разрушаться при нагрузках растяжения.

Бетон крайне плохо работает на растяжение, и чтобы «помочь» ему, для растягиваемых слоев бетона и вводят стальную арматуру, которая и берет на себя усилия растяжения

Для увеличения прочности основания и продления его срока службы применяют армирование ленточного фундамента, которое можно выполнить своими руками, не привлекая специалистов. Достаточно соблюдать технологическую последовательность и подобрать материал хорошего качества.

Ведь если работы выполнены с соблюдением всех требований, то прочность фундамента заметно улучшается:

• стержни арматуры, проложенные горизонтально, значительно увеличивают прочность на разрыв и на изгиб;
• пруты, расположенные вертикально, служат укрепляющими элементами и обеспечивают прочность на срез.

Для армирования ленточного фундамента используются стержни разного диаметра в зависимости от предназначения.

Арматура для оснований ленточного типа

Армирующий каркас состоит из продольных, поперечных и вертикальных элементов. Определяя, какая арматура нужна для ленточного фундамента, нужно учитывать: вид стенового материала, размеры строящегося здания (площадь, этажность), тип грунта и сезонные деформации, различные нагрузки.

Армирующий каркас состоит из продольных, поперечных и вертикальных стержнейИсточник tap.subiroca.ru.net

Для продольного армирования применяется стальные стержни следующих классов:

• А2 с маркировкой А300.
• А3 (А400).
• А5 (А800).
• А6 (А1000).

Лучшими прочностными характеристиками и сцепляемостью с бетонным раствором обладают металлические стержни с рифленой поверхностью, за счет чего происходит эффективное усиление фундамента. Рельефная арматура предназначена для участков, где присутствуют нагрузки на растяжение. Элементы с гладкой поверхностью выступают в качестве боковых соединительных перемычек, на которые не создается давление.

Нижняя часть ленточного фундамента в поперечном сечении испытывает нагрузку на изгиб, которую принимает на себя поперечное армирование. Вертикальные элементы армирующего каркаса придают конструкции повышенной жесткости, благодаря чему основание защищено от образования трещин в теле фундамента.

В зависимости от выбранного диаметра прутков обеспечиваются высокие прочностные характеристики всей конструкции. Фундаментная лента в стандартном варианте имеет ширину 30-40 см, высоту — 70-170 см.

Мелкозаглубленный ленточный фундаментИсточник drev-stroi.ru

При строительстве частных домов с ленточным фундаментом в основном применяются стальные стержни диаметром не более 12-14 мм. Диаметр вспомогательных боковых прутков варьирует в пределах от 4 до 10 мм. После того как будет понятно, какую арматуру использовать для фундамента дома, следует ознакомиться со способами ее укладки.
