Какое давление должно быть в системе отопления частного дома

Опасные соседи для человека и домашних животных

Как бороться с перепадами давления?

Возможные решения проблем при снижении нагрузки внутри коммуникаций:

1. Когда обнаруживается протечка, выполняется ремонт системы. Если необходимо, выполняется замена уплотнительной прокладки, участка трубопровода, устанавливаются муфты.
2. Производится наладка оборудования, что нужно в случаях, когда изначально заданы параметры теплоносителя, не соответствующие условиям окружающей среды.
3. Если уменьшился просвет коммуникаций, выполняется промывка системы от накипи. При этом предварительно демонтируется котел.
4. Когда контур отопительной системы был изменен, площадь объекта увеличилась, определяют более подходящий диаметр труб, после этого производится замена коммуникаций.

Если решается вопрос, почему возникают перепады и как с ними бороться, необходимо осмотреть контур по всей протяженности на предмет протечек, проверить работу оборудования.

Повышение давления из-за расширительного бака

Повышенное давление в контуре может наблюдаться из-за различных проблем с расширительным баком. Среди наиболее частых причин выделяются следующие:

• неправильно рассчитанный объем бака;
• повреждения мембраны;
• неправильно рассчитанное давление в баке;
• неправильно выполненная установка оборудования.

Чаще всего падение или повышение давления в системе наблюдается из-за слишком маленького расширительного бачка. При нагреве вода увеличивается в объеме, примерно на 4% при температуре в 85-90 градусов. Если бак очень маленький, то вода полностью заполняет его пространство, воздух полностью стравливается через клапан, при этом бак уже не выполняет свою главную функцию – компенсация теплового увеличения объем теплоносителя. Как итог, давление в контуре сильно повышается.

Чтобы решить эту проблему, необходимо правильно рассчитывать объем бака, который должен составлять не меньше 10% от общего объема воды в контуре для газового котла и не меньше 20%, если для отопления используется твердотопливный котел. При этом на каждые 15 литров теплоносителя используется мощность в 1 кВт. При расчете мощности следует определять объем по поверхностям нагрева, для каждого отдельно взятого контура, что позволяет получить максимально точные значения.

Причиной перепада давления может стать поврежденная мембрана бака. При этом вода заполняет емкость, манометр показывает, что напор в системе упал. Однако, если подпиточный кран открыть, то уровень давления в системе будет намного больше расчетного рабочего. Исправить ситуацию поможет замена мембраны баллонного бака или полная замена оборудования, если установлен диафрагменный бачок.

Неполадки работы бачка становится одной из причин, почему в отопительной системе наблюдается резкое падение или повышение рабочего давления. Для проверки необходимо полностью слить воду из системы, спустить воздух из бачка, затем начать заливку теплоносителя с замерами давления в котле. При уровне давления 2 бара в котле, манометр, установленный на насосе, должен показывать 1,6 бар. При других значениях для регулировки можно открывать запорный кран, через подпиточный крае добавить воду, сливаемую из бака. Такой метод решения проблемы работает для любого варианта подвода воды – верхнего или нижнего.

Неправильная установка бака также становится причиной резкого изменения давления в сети. Чаще всего из нарушений наблюдается установка бака после циркуляционного насоса, при этом давление резко повышается, тут же наблюдается сброс, сопровождаемый опасными скачками давления. Если ситуацию не исправить, то в системе может произойти гидроудар, все элементы оборудования будут подвергаться повышенным нагрузкам, что отрицательно сказывается на работоспособности контура в целом. Решить проблему поможет переустановка бака на трубу обратки, где ламинарное течение обладает минимальной температурой. Сам бак монтируется не посредственно перед отопительным котлом.

Причин, по которым наблюдаются резкие скачки давления в системе отопления, множество. Чаще всего, это неправильный монтаж и ошибки в расчетах при выборе оборудования, неправильно произведенные настройки системы. Повышенное или пониженное давление крайне негативно сказываются на общем состоянии оборудования, поэтому следует предпринять меры для устранения причины проблемы.

Возможные неисправности и работы по устранению

Схема манометра абсолютного давления: 1 — сосуды; 2 — металлические пластины; 3 — ртуть; 4 — стеклянные соединительные трубки; 5 — отсчётный микроскоп; 6 — шкала.

Электрическое отопление в частном доме действует или газовое – это не так важно. Проблемы, связанными с падением давления, могут возникнуть в любой системе отопления. или иное спустя несколько лет начинает давать сбои, котел отказывается функционировать либо работает не так корректно

Бывает и такая проблема, как постоянное падение давления, но с сохранением работоспособности, то есть без серьезных сбоев

или иное спустя несколько лет начинает давать сбои, котел отказывается функционировать либо работает не так корректно. Бывает и такая проблема, как постоянное падение давления, но с сохранением работоспособности, то есть без серьезных сбоев.

Если вы наблюдаете, что происходят такие неполадки, надо начинать предпринимать соответствующие меры, но сначала стоит выяснить, какая именно неполадка стала причиной сбоев в системе. Рассмотрим основные причины, встречающиеся в отопительных системах:

Чаще всего наблюдается такая проблема, как скрытая протечка при разводке системы трубопроводов. Любые варианты систем обогрева могут быть подвержены такой проблеме (кроме инфракрасных).

Утечка может быть устранена несколькими методами, обычно это монтаж нового узла, подтяжка слишком слабого соединения, отдельного элемента системы. Лучше это сделать вовремя, чем потом тратится на глобальный в доме.

Схема отопления электрокотлом.

• случается и так, что в падении давления виноваты не трубы, а другое оборудование системы. Причинами могут стать такие неполадки, как разрывы мембраны в расширительном баке. В таком случае необходимо осмотреть сам компенсационный бак. Ремонт в этом случае включает лишь монтаж нового ниппеля. Эта поломка устраняется довольно быстро. Но причиной может стать неправильный расчет объема бака либо разрыв мембраны. В таком случае необходим монтаж нового оборудования, то есть замена расширительного бака;
• причиной падения давления может стать и такая проблема, как появление трещины на теплообменнике. Происходит это в процессе эксплуатации водяного отопления, но может быть и такая причина, как заводской брак котла, полный физический его износ. В таком случае возможно потребуется монтаж нового оборудования. Особенно внимательно надо следить за газовым оборудованием для двух-, одноэтажного дома;
• случается и так, что давление падает не из-за поломки системы отопления. В трубах может находиться воздушный карман, из которого воздух постепенно выходит, частный дом начинает отапливаться хуже, давление понемногу падает. Надо найти такой карман, убрать весь воздух из системы. Но если систему отопления сделать правильно, то такая проблема просто не возникнет. Поэтому, когда производится монтаж, необходимо тщательно соблюдать все этапы, чтобы собрать узлы четко по инструкции, не допустить сбоев в работе.

Что делать, если давление в системе увеличивается?
Но не всегда давление в отопительной системе падает, случается и так, что давление в системе обогрева одноэтажного дома растет. Причинами таких неполадок могут стать:

Схема газового отопления.

• неполадки в регуляторе. При снижении температуры, он может подавать сигнал на отсечение подачи теплоносителя от котла. Принцип работы отопительной системы допускает такую ситуацию, но решить проблему просто: никакой расчет здесь проводить не требуется, необходимо откорректировать настройки регулятора, чтобы не происходило полного перекрытия клапанов;
• при неисправности автоматики, то есть когда расчет и монтаж были произведен неверно, система может постоянно подпитываться, а давление повышаться. Для устранения проблемы следует перекрыть одну линию, после чего наладить автоматику подачи теплоносителя;
• возможен и человеческий фактор. Например, один из кранов перекрыт, задвижка после проведения профилактических работ просто не была открыта. Часто это происходит, когда осуществляется отопление камином, другими печами. Осмотрите внимательно все краны подачи теплоносителя, при необходимости откройте их;
• причиной повышения давления может стать и воздушная пробка (также, как и понижения). Ее необходимо обнаружить и удалить;
• повышается давление из-за засоренности фильтра. В данном случае надо сделать правильно его прочистку, после чего протестировать отопление. В редких случаях требуется монтаж нового фильтра для системы отопления.

Нормы и требования

Современные многоквартирные дома могут иметь несколько видов отопления:

• иметь центральное подключение от коммунальных предприятий;
• иметь собственную котельную и источник тепла, который далее приводит к его распространению до потребителя;
• в квартире может быть установлен собственный, независимый источник отопления – газовый, электрический котел.

Если мы говорим о базовом показателе давления в доме, такого как «хрущевка», то зачастую уровень давления находится при идеальных условиях в пределах 6-9 Атм. Практика показывает, что при выработке ресурса, эффективность системы отопления резко падает. В настоящий момент, несмотря на то, что вмешательство в работу системы отопления категорически запрещено, самостоятельные работы, ремонт или замена радиаторов и трубопроводов, уменьшение условного прохода труб из-за ржавчины и отложений – давление может падать вплоть до 1-3 Атм. Конечно, это можно заметить по температуре отопительных приборов, которая падает до 30-40 градусов.

Рост давления в отопительном контуре

Теперь вы знаете, как поднять давление в системе отопления, предварительно избавившись от причин падения. Далее мы будем разбираться с его повышением. Если оно постоянно скачет, значит, оборудование работает в неправильном режиме. Возможны и другие проблемы, которые будут рассмотрены в данном обзоре.

Иногда показатель давления скачет просто так – такое возникает при работе некоторых отопительных котлов с неисправными датчиками. Но рассчитывать на их некорректную работу всё-таки не стоит, так как бездействие может привести к повреждению отопительного оборудования. Чаще всего из-за гидравлических перегрузок страдают котлы – не выдерживают и лопаются теплообменники и прочие внутренние узлы.

Предотвратить повреждение системы отопления из-за высоких гидродинамических нагрузок поможет группа безопасности. Она является обязательным элементом каждого замкнутого контура. Состоит группа из следующих частей:

Максимальное давление для большинства котлов составляет 3 атмосферы. Поэтому необходимо создать условия для их безопасной работы. За это и отвечает предохранительный клапан. Открывшись, он выпустит часть теплоносителя и тут же закроется.

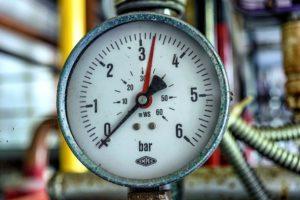

• Манометр (или термоманометр) – используется для снятия контрольной информации.
• Воздухоотводчик – убирает воздух из контура.

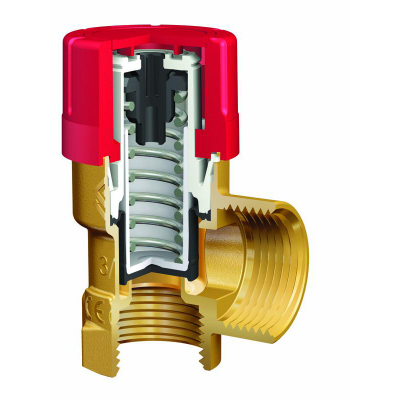

• Предохранительный клапан – защищает контур от гидравлических перегрузок.

Самым важным звеном здесь является предохранительный клапан. Он автоматически сбросит давление, если оно выйдет за опасные пределы. Обычно пользователи не обращают на манометры никакого внимания. Ведь не будешь же контролировать показатели каждый час из-за страха возникновения аварийной ситуации. Поэтому предохранительный клапан является обязательным – это простой и эффективный узел безопасности.

Устраняем причины роста

Наличие воздушных пробок может вызвать постепенный рост давления в отопительном контуре. Их необходимо своевременно удалять. Самый простой вариант – с помощью ручного спускника воздуха, который устанавливается рядом с группой безопасности. Также для этого используются краны Маевского, располагающиеся на радиаторах. Иногда для полного удаления воздуха меняется теплоноситель с повторным заполнением системы.

Слишком высокая температура – ещё одна причина роста давления. Обычно температура теплоносителя в системах отопления варьируется в пределах +70-80 градусов, иногда чуть больше, иногда чуть меньше. Если по каким-то причинам она поднимется до более высоких отметок, это спровоцирует расширение теплоносителя. Он начнёт давить на трубы и радиаторы, из-за чего стрелка на манометре поползёт вверх. Чтобы предотвратить аварию, необходимо дать теплоносителю остыть. После этого разбираемся в изначальных причинах роста температуры.

Засор отопительного контура тоже может стать причиной повышения давления в системе. Отопление засоряется не очень часто, но исключать этого нельзя. Причиной засоров чаще всего становится загрязнённый теплоноситель – это характерно для систем с металлическими трубами, подвергающимися коррозии.

Одной из причин поломки может стать накипь в трубах. Обычно участки труб после засоров более холодные – именно так и вычисляем загрязнившийся участок.

Прочие причины повышения давления в системе отопления:

• Пользователи «начудили» с вентилями и задвижками – это становится причиной холодных радиаторов.
• Постоянная подпитка контура водой – это нужно для первоначального наполнения системы или при падении давления, в остальное время подача воды должна быть перекрыта.
• Поломка циркуляционного насоса или его неправильная настройка – создаётся чрезмерный напор вместе с ростом давления.
• Засорение того или иного контура – засоры отдельных «направлений» могут спровоцировать подъём давления во всей системе отопления.

Всех этих знаний более чем достаточно для поддержания правильного давления теплоносителя в системе отопления.

Принципы сборки и характеристика материалов

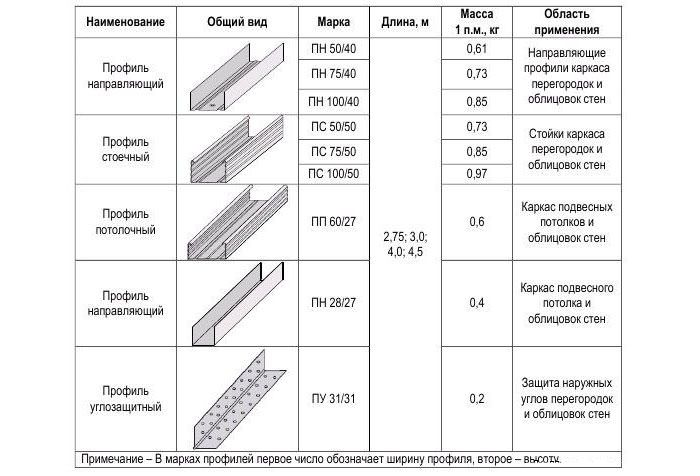

Монтаж каркаса выполняют с применением нескольких видов профиля:

• Направляющий профиль ud определяет плоскость будущей конструкции. Используется не только для соединения изделия с основой, но и для объединения нескольких плоскостей создаваемого изделия.
• Несущий профиль cd выдерживает вес готовой поверхности, так как гипсокартон закрепляется именно на нем.
• Профили для перегородок uw и cw от предыдущих типов отличаются только размерами, так как используют их при создании гипсокартонных перегородок. Выпускают uw и cw разной ширины: 50 мм, 75 мм, 100 мм, 125 мм и 150 мм.
• Соединители профилей бывают 3-х видов: прямой cd, крестообразный cd (“краб”) и двухуровневый cd. Первый тип применяют для удлинения несущего профиля, второй – для крестообразных соединений и третий соединяет несущие профили в разных плоскостях.
• П-образный кронштейн разработан специально для крепления к потолку или стенам несущего профиля.
• Быстроподвес применяют в создании потолочных форм. Он состоит из спицы с петлей, закрепляющей ее на потолке, и защелки пружины, которая скользит по спице. Устройство позволяет быстро выравнивать каркас по уровню. Среди недостатков – невозможность применения на небольшом расстоянии от потолка до плит перекрытия.

Кроме перечисленных профилей, установка металлического каркаса требует крепежных деталей:

• тексов-саморезов Ø 3,5 мм и длиной 9,5 мм, соединяющих профили;
• саморезов по металлу Ø 3,5 мм и длиной 25 мм, закрепляющих гипсокартон;
• дюбелей Ø 6 мм для монтажа профилей и других креплений на стены и плиты перекрытия.

Какой перепад давления должен быть в системе отопления?

Перепад давлений, создаваемый циркуляционным насосом, является расчетной величиной.

При повышенном перепаде давлений происходит перерасход тепловой энергии, чтобы этого избежать монтируют балансировочные вентили.

Чего чего? Termo-Life, а Вы точно доктор? ))) Ну ведь ерунду говорите, ну просто полнейшую.

Перепад должен быть таким чтоб обеспечить покрытие гидравлических сопротивлений системы отопления при прохождении через неё расчетного объема теплоносителя, с заданной скоростью при принятом проектом температурном графике системы. Плюс 10% к этому.

Стесняюсь спросить, а откуда же циркуляция возьмется ежели перепад отсутствует? )))

Если речь идет о жилом доме, то в пяти-/девятиэтажном доме давление должно быть от 2 до 4 атмосфер, а в доме выше может быть до 10. Перепад выше, чем 0,2 атмосферы не есть хорошо.

А чем же плох перепад выше 0,2 атмосфер? )))

Почему падает давление в системе отопления закрытого типа без утечки?

Может быть неправильно установлен воздушный клапан или он был изначально дефектный. В этом случае, может быть слабое парение, что медленно приводит к уменьшению объема теплоносителя в системе и снижению давления. Автономная система отопления под разным углом зрения описана в статьях тут https://szhizhennyj-gaz.ru, она сложна и многовариантна. Кроме того, может быть утечка где-то в непосредственной близости к котлу, в месте где высокая температура. Вода будет быстро испаряться и вы просто не заметите утечку.

Что собой представляет система отопления Ленинградка?

это однотрубная система отопления, в которой теплообменники расположены на одной закольцованной линии последовательно, словно «нанизанные» на нее.

Каким должно быть давление опрессовки системы отопления?

Нормы опрессовки системы прописаны в СНиП 41–01-2003 и 3.05.01–85. Проведение гидравлической проверки водяных систем можно только при плюсовой температуре в доме. Система должна выдерживать давление воды не менее 0,6 МПа без повреждения герметичности

Во время проведения испытания давление не должно быть выше предельного уровня, который возможен для используемых отопительных устройств, трубопроводов и арматуры

По СНиП 3.05.01–85 проверка может выполняться при отключении котла и расширительных сосудов под давлением в 1,5 раза больше рабочего, но не меньше 0,2 МПа в нижней части системы.

Отопительная система проходит испытание, если она продержится 5 минут под пробным давлением и оно не упадет более чем на 0,02 МПа. Помимо этого не должно появиться течей в оборудовании, сварных швах и соединениях.

Источник

Как образуется давление в системе отопления частного дома

Существует три единицы измерения давления:

1. Атмосфера
2. Бар
3. Мегапаскаль

Пока в систему не залита вода либо другой энергоноситель, давление в ней соответствует обычному атмосферному. А поскольку 1 Бар содержит в себе 0,9869 атмосферы (то есть почти целую атмосферу), считается, что давление в незаполненной сети = 1 Бар.

Как только в систему попадает теплоноситель, этот показатель меняется.

Общее давление внутри теплосети, которое учитывают датчики (манометры), состоит из суммы 2 видов давления:

1. Гидростатического. Создаёт вода в трубах и существует, даже когда котёл не работает. Статическое равняется давлению столба жидкости в теплосети и соотносится с высотой отопительного контура. Высота контура = разнице между самой высшей его точкой и низшей. В открытой системе в самой высокой точке находится расширительный резервуар. От уровня воды в нём начинают измерять высоту контура. Считается, что столб воды высотой в 10 м даёт 1 атмосферу и равняется 1 бару, или 0,1 Мегапаскалю.
2. Динамического. В закрытой сети его создают: насос (который заставляет циркулировать воду) и конвекция (расширение объёма воды при нагревании и сужение при её остывании). Показатели этого вида давления меняются в точках объединения труб с разным диаметром, в местах с запорными клапанами и т. д.

Общее давление влияет на:

• Скорость водяного потока и скорость теплообмена между участками системы.
• Уровень теплопотери.
• Коэффициент полезного действия сети. Давление растёт — КПД повышается, а сопротивление контура снижается.

От параметров давления зависит эффективность работы контура в здании.

Его стабильность с оптимальным показателем в системе сокращает потери тепла и гарантирует доставку энергоносителя в отдалённые уголки дома практически с той же температурой, которую он получил при нагреве в котле.

Открытая и закрытая системы отопления принцип заполнения

Открытая система оснащается расширительным бачком в своей верхней точке. Поверхность жидкости-теплоносителя в нем непосредственно соприкасается с атмосферным воздухом. Закрытая система оснащена мембранным расширительным бачком, герметически изолированным от атмосферы.

Отопительные системы любого типа можно заполнять следующим образом:

• водопроводной водой, подаваемой в нижнюю точку системы – через подпиточный вентиль;
• водой (дистиллированной) или антифризом, подавая жидкость из емкости (колодца, водоема):
• наливом вручную и/или посредством насоса в верхнюю точку (штуцер под воздухоотводчик или через открытый расширительный бак);
• закачиванием насосом через нижнюю точку – подпиточный вход.

Многим домовладельцам известен простейший (и наихудший!) способ заполнения открытых систем через расширительный бачок. Вода/антифриз заливаются внутрь с перерывами для выпускания воздуха. Повторять этот способ в закрытых системах, используя патрубки верхних воздухоотводчиков, не рекомендуется. Воздух, изначально заполняющий систему, проходит вверх через слой заливаемой воды, растворяясь в ней. Воздушные пробки, препятствующие току воды по трубам и радиаторам, будут вам гарантированы.

Тогда как заполнить систему отопления закрытого типа? Рекомендуемым способом заполнения любых систем отопления является подача жидкости под давлением (из водопровода или емкости посредством насоса) через нижний подпиточный вентиль.

Расположение узла подпитки системы отопления.

Регуляторы, клапаны

В небольших зданиях для компенсации перепадов напора достаточно расширительного бачка, но в высотных строениях со сложной конфигурацией отопительной системы приходится прибегать к использованию специальных регуляторов давления. Чувствительная мембрана или поршень измеряют его в месте установки регулятора, а изменение давления производится с помощью силового элемента: груза или пружины. Регуляторы делятся на три типа:

1. «После себя» (редукционные клапаны) — перекрывают сечение потока, тем самым уменьшая напор до установленного уровня на участке после себя.
2. «До себя» (перепускные клапаны) — устанавливают давление до себя, перепуская излишний теплоноситель в трубопровод обратки.
3. Регуляторы перепада (дифференциальные) — поддерживают заданную разницу между двумя участками при помощи двухходового клапана, компенсирующего падение давления.

Виды давления

Давление в системе отопления подразделяется на статическое и динамическое.

Статическое

Гидростатическое давление — напор, оказываемый самим весом воды в системе, зависит оно от высоты водяного столба, следовательно, от этажности здания. В самой высокой точке контура оно равно нулю.

Справка. На каждые 10 метров высоты статическое давление изменяется на 1 атмосферу (

Динамическое

Такое давление создаётся в первую очередь циркуляционными насосами, а также конвекцией (перемещением жидкости за счёт разницы температур) при нагреве.

На динамический уровень влияют, кроме перечисленного, регуляторы отопления, установленные на радиаторах и в котельной.

Статическое и динамическое давление

Если простыми словами объяснять роль статического давления в закрытой системе отопления, то можно выразиться примерно так: это усилие, с которым давит жидкость на радиатор и трубопровод в зависимости от высоты. Так, на каждые 10 метров приходится +1 Атм. Но это касается только естественной циркуляции. Есть еще и динамическое давление, которое характеризуется давлением на трубопровод и радиаторы во время движения

Стоит обратить внимание, что при монтаже закрытой системы отопления с циркуляционным насосом плюсуют статическое и динамическое давление, при этом учитывают особенности оборудования. Так, чугунная батарея рассчитана на работу при 0,6 МПа

Зависимость давления от температуры теплоносителя

Давление в трубах отопления имеет прямую зависимость от температуры теплоносителя, подаваемого в контур отопления.

Из законов физики известно, что при росте температуры, жидкость имеет свойство увеличиваться в объеме. Соответственно в системе отопления появляются излишки теплоносителя.

Обратный процесс при снижении температуры теплоносителя. Давления в контуре отопления будет падать, так как жидкость будет уменьшаться в объемах.

Чтобы стабилизировать ситуацию используют расширительный бачок, который позволяет при увеличении температуры забрать часть жидкости, а при снижении вернуть обратно в систему.

Как видно данный процесс автоматизирован с помощью элементарных законов физики, постоянная ручная регулировка здесь не требуется.

Способы заполнения встроенный механизм и насосы

Насос для заполнения отопления

Как заполнить систему отопления в частном доме — используя встроенное подключение к водопроводу с помощью насоса? Это напрямую зависит от состава теплоносителя — вода или антифриз. Для первого варианта достаточно сделать предварительную промывку труб. Инструкция по заполнению системы отопления состоит из следующих пунктов:

• Необходимо удостовериться, что вся запорная арматура стоит в нужном положении — вентиль слива закрыт также как предохранительные клапаны;
• Кран Маевского в верхней точке системы должен быть открыт. Это необходимо для удаления воздуха;
• Вода заполняется до того момента, пока из крана Маевского, открытого ранее, не потечет вода. После этого перекрывается;
• Затем необходимо удалить излишки воздуха из всех приборов отопления. На них должен быть установлен воздушный клапан. Для этого нужно оставить кран заполнения системы открытым, следите чтобы вышел воздух из конкретного прибора. Как только из клапана потечет вода — его нужно перекрыть. Такую процедуру нужно сделать для всех приборов отопления.

После того как произошло заполнение воды в закрытой системе отопления, нужно проверить параметры давления. Оно должно составлять 1,5 бар. В дальнейшем для предотвращения протечек выполняется прессовка. О ней будет сказано отдельно.

Заполнение отопления антифризом

Перед тем как приступить к процедуре добавления антифриза в систему, нужно его подготовить. Обычно используют 35% или 40% растворы, но для экономии рекомендуется приобрести концентрат. Разбавлять его следует строго по инструкции, и только применяя дистиллированную воду. Помимо этого необходимо подготовить ручной насос для заполнения системы отопления. Он подключается к самой нижней точке системы и с помощью ручного поршня выполняется нагнетание теплоносителя в трубы. Во время этого необходимо следить за следующими параметрами.

• Выход воздуха из системы (кран Маевского);
• Давление в трубах. Оно не должно превышать значения 2 бар.

Вся дальнейшая процедура полностью аналогична вышеописанной. Однако следует учитывать особенности эксплуатации антифриза — его плотность намного выше, чем у воды

Поэтому следует особое внимание уделить расчету мощности насоса. Некоторые составы на основе глицерина, могут увеличивать коэффициент вязкости при повышении температуры. Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые

Это значительно уменьшит вероятность появления протечек

Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые. Это значительно уменьшит вероятность появления протечек.

Автоматическая система заполнения

Для двухконтурных котлов рекомендуется применять устройство автоматического заполнения системы отопления. Оно представляет собой электронный блок управления добавления воды в трубы. Устанавливается на входном патрубке и работает полностью в автоматическом режиме.

Главным преимуществом этого устройства является автоматическое поддержание давления методом своевременного добавления воды в систему. Принцип работы устройства заключается в следующем: манометр, подключенный к блоку управления, подает сигнал о критическом снижении давления. Автоматический клапан подачи воды открывается, и находится в таком состоянии до тех пор, пока давление не стабилизируется. Однако практически все устройства автоматического заполнения водой системы отопления имеют высокую стоимость.

Бюджетным вариантом является установка обратного клапана. Его функции полностью аналогичны устройству автоматического заполнения системы отопления. Он также устанавливается на входящий патрубок. Однако принцип его работы заключается в стабилизации давления в трубах с системой подпитки водой. При падении давления в магистрали напор водопроводной воды будет воздействовать на клапан. Из-за разницы он автоматически откроется до момента стабилизации давления.

Таким способом можно не только подпитывать отопление, но и осуществлять полноценное заполнение системы. Невзирая на кажущуюся надежность рекомендуется визуально контролировать подачу теплоносителя. При заполнении отопления водой обязательно открываются клапаны на приборах для выхода излишка воздуха.

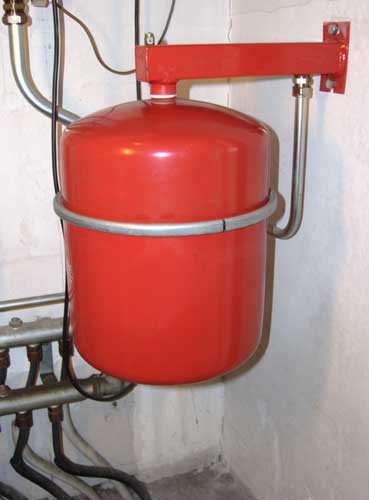

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

1. Его нельзя ставить вплотную к стене.
2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
3. Подвешенный на стене бак не должен располагаться слишком высоко.
4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.
