Обзор коронок для подрозетников по бетону, кирпичу, дереву и гипсокартону. в чем их разница и особенности

Стандартные размеры подрозетников и коронок

Рассматривая классификацию монтажных коробок, следует более подробно остановиться на их размерах. Стандартные габариты изделия составляют 68х45 мм, и расшифровываются как диаметр подрозетника – 68, глубина – 45 мм. В связи с этим, при разметке отверстий под блок монтажных коробок расстояния между центрами берутся в размере 71 мм.

У разных производителей размеры изделий отличаются в зависимости от предназначения каждого из них. Диаметры находятся в пределах 60-68 мм, максимальное значение составляет 72 мм. Глубина подрозетника выбирается в зависимости от количества элементов, запланированных к установке во внутреннем пространстве. Ее значение начинается от 40 мм, среднее составляет 60 мм, максимальное – 75-80 мм, что означает углубленный подрозетник.

В соответствии с размерами подрозетника выбираются бур и коронка для сверления отверстий. Подбирать инструмент под диаметр отверстия нужно внимательно, иначе коробка просто не поместится внутрь. Железобетон и другие материалы повышенной прочности сверлятся алмазными коронками, а расстояние между подрозетниками в 71 мм сохраняется независимо от их размеров.

Применение

Перед началом работы необходимо скрупулезно и тщательно подготовить инструмент к эксплуатации.

Сборка

Перед использованием инструмент нужно правильно собрать:

• первое, что нужно сделать — это вставить сверло из победита, оно крепится болтами;
• далее, по резьбе крепится чаша;
• проверяют сборку: она должна быть крепкой, ничего не должно шататься.

При неправильной сборке есть возможность сломать сверло или чашу, а мастеру можно травмироваться.

Сверление

После сборки начинают работать. Для этого применяется перфоратор или ударная дрель. Обычную дрель также можно использовать, например, для коронок по сверлению керамической плитки или материала незначительной толщины и твердости. Сверление обычной дрелью бетона нормальной толщины на глубину необходимую для розетки займет полдня, поэтому лучше применить перфоратор.

Сначала на месте будущего подрозетника делается разметка, отмечается точка для центрирующего сверла. Его направляют в нее, и сверлят. При этом используют защитные очки, респиратор, строительные перчатки. После сверления убирают инструмент и выбивают центральную часть. Это делается простым перфораторным сверлом, зубилом, молотком. Алмазные коронки делают отверстие с очень ровными стенками. После сверления нужно дать остыть коронке — так напайка сохранится дольше.

Рекомендации по выбору

Прежде всего, следует уточнить размеры подрозетника: как правило, они стандартные, но бывают и исключения. В частности, при необходимости в отверстии большего диаметра, нужно купить коронку на 70 или 75 мм. Стоимость нестандартных вариантов практические не отличается от обычных в 68 мм, в основном она зависит от качества применяемого материала и резьбы.

Но лучше ошибиться в большую сторону и заделать щели раствором из бетона, чем пытаться вставить подрозетник в узкую и неподходящую нишу. Для разовых работ допускается использование недорогих коронок с победитовыми кромками. В этом случае лучше выбрать продукцию отечественного производителя, а не китайского, низкая стоимость не оправдывает стирание или сбивание элементов при первом же сверлении.

Для профессиональных потребностей лучше выбрать качественные стандартные инструменты типа SDS Plus с алмазным напылением. Помимо более высокого КПД, они характеризуются способностью к самовосстановлению и практически не подлежат износу.

Хорошие отзывы у продукции европейских производителей: Makita, Bosh, Hilti. Но и цена у таких коронок для изготовления подрозетников соответствующая: до 10 раз выше, чем у российских. Количество сегментов для сверления также имеет значение: чем их больше, тем эффективнее и быстрее происходит бурение бетона.

На что обратить внимание

Грамотно выбрать коронку сможет только специалист, однако при учете следующих правил с этой задачей справится и новичок:
Определиться с тем, в каком основании будет высверливаться дыра для подрозетника. Так, для железобетона не подойдет насадка под обычный бетон, гипсокартон или другие материалы.
Уточнить максимальную глубину высверливания, а также диаметр будущих подрозетников, выключателей и других устройств

В противном случае, может получиться так, что диаметр отверстия не подойдет по размерам с устройствами.
Важный критерий при выборе коронки – это рабочая скорость, а также максимальная величина оборотов за минуту вращения.
Обратить внимание следует также необходимости охлаждения механизма, а также возможностям обходиться без него.
Можно провести анализ коронок разных фирм.

При выборе коронки не стоит экономить, потому что дешевое изделие не справится с задачей на том же уровне, что и дорогие аналоги, а подрозетник может вообще не получиться. На рынке строительных инструментов попадается много подделок, которые также можно купить за невысокую стоимость.

Помните, что коронки с напылением очень дорогие, поэтому ее приобретение будет оправдано в случае большого объема работ по бетону. Нерационально брать высококачественные изделия при наличии слабого и дешевого перфоратора. Такое сочетание крайне невыгодно, поскольку сверление подрозетника требует высокой мощности и больших оборотов самого инструмента.

Установка своими руками

Место для установки

В монтаже подрозетника в бетонную стену нет ничего сложного или требующего специфических навыков, поэтому каждый может осуществить этот процесс самостоятельно, если будет следовать приведенному ниже алгоритму действий:

Первоначально, необходимо подготовить разметку на будущем месторасположении коробки. Существует несколько общепринятых стандартов, определяющих расстояние места установки подрозетника от уровня пола: 30 см. в жилых помещениях; 120 см. над столешницами в кухонных помещениях; 100 см. возле стиральных машин; 90 см. при монтаже выключателей света. При этом, указанные стандарты не являются обязательным правилом, их можно видоизменять в зависимости от индивидуальных потребностей.

После окончательного выбора месторасположения установочной коробки на поверхность стены, разметка наносится при помощи графитного карандаша и линейки.

Высверлить в стене отверстие для подрозетника. Для бетонных поверхностей рекомендуется использовать алмазные коронки для перфораторов или насадки, оснащенные зубцами из победита. Сверло также должно быть алмазным или победитовым, эти разновидности успешно справляются с бурением бетона. При этом, желательно, чтобы провод был не просто отведен в сторону, а каким-либо образом зафиксирован, иначе возникает риск его повреждения во время сверления. Остановиться необходимо только в момент полного погружения коронки вглубь бетона.

Если подрозетник проваливается в подготовленное для него отверстие примерно на полсантиметра, то была достигнута идеальная глубина. В случаях, когда этого не происходит, рекомендуется вручную произвести фиксацию габаритов отверстия, чтобы установочную коробку можно было разместить в нем без труда.

На этом этапе в коробку вводится провод. Для этого в верхней части полученного отверстия любым строительным инструментом необходимо проделать штробу. Для этого, можно использовать перфоратор или электродрель, а если структура бетона отличается мягкостью, то даже обычное зубило или стамеску. Главное требование заключается в том, чтобы провод легко размещался в штробе, при этом, не мешая и не давя на корпус коробки.

В корпусе подрозетника необходимо при помощи острого режущего инструмента проделать дыру под провод. Обычно, разметка уже присутствует, остается только выбрать наиболее подходящий под диаметр провода вариант.

Провод пропускается через проделанное в корпусе отверстие, после чего коробка размещается в стене. На этом этапе необходимо внимательно следить за запасом свободного места, оставшейся глубины должно хватить еще и для раствора, поэтому резерв составляет не менее 0,2-0,3 см.

Если все элементы подошли друг другу по габаритам и коробка спокойно входит в стену, то отверстие в ней необходимо очистить от пыли и различного строительного мусора.

Для изготовления раствора можно использовать строительную или медицинскую разновидность гипса, а также алебастровые смеси

Важно помнить, что подобные растворы твердеют фактически моментально, поэтому уже примерно через 5 минут их будет невозможно использовать, поэтому в данном процессе важна оперативность.

Отверстие в стене дополнительно смачивается водой, на впитывание дается около 2-3 минут, это избавит от необходимости нанесения слоя грунтовки. Далее, используя шпатель, можно начать закладывать гипсовый или алебастровый раствор внутрь

Подрозетник должен быть надежно вставлен в стену, так, чтобы смесь начала вытекать из его отверстий на задней стороне корпуса. После этого, к нему лучше лишний раз не прикасаться, чтобы дать раствору высохнуть, обеспечив максимальную фиксацию.

Дополнительно можно заложить раствор в боковые щели, а также по периметру вокруг подрозетника. Не нужно бояться его попадания на корпус, гипс и алебастр после высыхания легко отделяются от пластика.

Инструкция по монтажу

Разметка

Перед тем, как приступить к просверливанию отверстий для установки, необходимо точно определить, где будут размещаться в помещении розетки и выключатели. Такую систему продумывают в зависимости от наибольшей функциональности, внешнего вида помещения и удобства использования.

В настоящее время ни в одном нормативном документе не содержится достаточно жестких норм относительно установки данных систем, входящих в конструкции электрической проводки. Стоит отметить, что это справедливо не только для квартиры, но и для частного дома.

Тем не менее здесь также есть ряд определенных правил:

1. В жилом помещении розетка размещается на высоте 30 см от поверхности чистого пола. В случае с выключателями данный показатель возрастает до 90 см. Во всяком случае подобное решение является наиболее удобным при использовании электричества для бытовых нужд.
2. При планировании установки выключателя стоит помнить, что от края дверной коробки он должен находиться на расстоянии минимум 10 см.
3. В кухонном помещении розетки ставятся на высоте хотя бы 15 см от поверхности столешницы.

Когда точное местоположение будет установлено, на стене делают метку, которая и будет ролью центральной части подрозетника. От центра проводят 2 линии, пересекающиеся между собой под прямым углом. Они условно обозначают вертикальную и горизонтальные плоскости соответственно. Когда эти линии будут нанесены и все разметочные работы будут завершены, в дальнейшем заделывать отверстие под розетку будет значительно проще, например, с помощью гипсовой или алебастровой смести.

Отверстие для подрозетников

При проделывании в бетонной стене отверстий под последующую установку подрозетника лучше всего приобрести коронку с победитовыми зубьями. Ее диаметр составляет 70 мм. С ее помощью сверлятся отверстия, куда в дальнейшем и будут устанавливаться разного рода электрические приборы.

Для того, чтобы точно просверлить в бетоне отверстие для подрозетника, у коронки есть сверло с победитовым наконечником. Метод здесь будет такой – сначала в центральной части с помощью обыкновенного победитового сверла просверливают отверстие диаметром 6-8 мм, после чего уже начинают работать коронкой. В итоге получаются весьма ровные отверстия, не нуждающиеся в дальнейшей обработке.

Когда отверстие будет подготовлено, пробуют вставить туда подрозетник. Если сделать это не получается, то необходимо отверстие несколько расширить. Для этого можно взять коронку немного большего диаметра, увеличить отверстие при помощи болгарки, стамески или любым иным способом.

После того, как отверстие будет подготовлено под установку, приступают к заведению проводов. Для этого проделывают небольшую штробу и пропускают по ней электрический провод, заводя его в специальную нишу, имеющуюся в подрозетнике. Сделать это довольно легко, главное здесь следить за тем, чтобы провод не находился под напряжением.

Фиксация в стене

Как правило, для того, чтобы подрозетник был надежно закреплен в бетонной стене, применяют строительный гипс или алебастр. Непосредственно перед нанесением раствора нишу тщательно очищают от пыли и мусора, потом смачивают грунтовкой. Последний пункт также обязателен, так как гипсовые или алебастровые растворы способны вытягивать влагу, а при ее нехватке значительно ослаблять соединения.

Не нужно разводить слишком много раствора, так как он очень быстро застывает. Вполне достаточно будет сделать количество, необходимое строго на 1 подрозетник.

Нюансы установки нескольких подрозетников

В принципе, такая работа ничем не отличается от установки одинарного подрозетника, однако здесь для прокладки провода придется применять специальные соединительные элементы – так называемые бабочки.

Здесь также несколько сложнее будет с разметкой, так как нужно будет сразу рассчитывать на то, что рядом будут находиться несколько подрозетников. Ниши для размещения бабочек пропиливают болгаркой.

Как правильно выбрать коронку для подрозетника

Коронка представляет собой короткий отрезок трубы с центрирующим сверлом и встроенными режущими элементами. Они могут быть обычными или иметь специальное напыление. Для изготовления режущих элементов используется твердые сплавы. Материал стены не только диктует, какой диаметр коронки для подрозетника выбрать, но и какой тип напайки для режущих элементов лучше всего подойдет для этих целей.

Распространенные виды напаек:

1. Твердосплавные – бюджетный и самый распространенный вариант. Материал подходит для непрофессионального использования. Он быстро изнашивается, поэтому коронки с такими напайками нельзя применять на стенах из особо прочного бетона.
2. Карбидно-вольфрамовые – универсальны, подходят для сверления любых материалов, включая керамическую плитку.
3. Алмазные – самый дорогой и стойкий вариант. Материал справляется с большими объемами работ, поэтому подходит для профессионального использования.

Выбор коронки для подрозетника зависит от материала, из которой построены стены

Оптимальный диаметр коронок для подрозетников в стенах из разных материалов

Стены из бетона или кирпича не налагают ограничений на величину подрозетников. Однако чаще всего используется стандартный размер, равный 68 мм. При этом диаметр коронки по бетону для подрозетников подбирается так, чтобы между коробкой и стеной был небольшой зазор, примерно – 5-10 мм. Это пространство впоследствии заполняется раствором, который после застывания надежно фиксирует стакан в гнезде.

Глубина гнезда также имеет значение. Когда в стене формируется отверстие и делается выборка бетона, нужно следить за тем, чтобы его глубина соответствовала глубине подрозетника. Желательно, чтобы кромка монтажной коробки по уровню совпадала с плоскостью стены. Чтобы гнездо не получилось слишком глубоким, можно сделать отметку на самой коронке и в процессе работы ориентироваться на нее.

В продаже можно найти небольшие коронки, которые используются для формирования гнезд под коробки диаметром 60 мм. Но лучше отказаться от таких цилиндров и применять стандартный вариант. Из-за того, что производители не придерживаются общепринятых размеров, существует вероятность того, что подрозетник не сможет войти в такое отверстие. Лучше закрыть лишние миллиметры раствором, чем столкнуться с подобной ситуацией.

Размеры коронок соответствуют стандартным габаритам подрозетников

С кирпичной стеной дело обстоит немного иначе. Монтажная коробка устанавливается так, чтобы ее кромка идеально совпадала не с плоскостью стены, а с финишной отделкой на ней.

В качестве отделки для стен из кирпича используется:

• вагонка;
• гипсокартонные листы;
• штукатурка и т.п.

Поэтому параметры гнезда подгоняются под толщину обшивки. В этом случае целесообразнее использовать глубокие подрозетники. Если высчитать толщину отделки заранее не представляется возможным, допускается сверление поверхности уже после того, как проведены чистовые работы.

Если требуется монтаж розетки в гипсокартонную стену, для этих целей используется специальная коронка для ГКЛ. Нельзя ни в коем случае использовать цилиндры для бетона. Они повредят материал. Для работы берутся стандартные размеры коронки для подрозетников в гипсокартоне – 68 мм. Сама коробка фиксируется в стене за счет собственных креплений.

Для сверления отверстий в бетонных стенах используются специальные инструменты и насадки

Несмотря на то, что многие производители не придерживаются общепринятых величин, все же существует единый стандарт. Поэтому ошибиться с размером монтажной коробки

очень сложно. Даже не имея под рукой розеток и выключателей, можно делать разметку и сверлить отверстия по стандарту, не боясь, что потом под них будет сложно купить фурнитуру.

• Охранная сигнализация для гаража: 9 советов по выбору
• Базальтовые маты и их применение: лаконично о популярном материале

Каркасный способ крепления

Сверление отверстий для подрозетников

Чтобы вырезать отверстия для подрозетника, достаточно иметь под рукой электроинструмент и соответствующую коронку. Предварительно на стене наносят разметку всех гнезд, обязательно отметив внутри центр круга. Это можно сделать двумя пересекающимися линиями. Зажатую в патроне электроинструмента насадку направляющим сверлом устанавливают в отмеченный центр круга и начинают сверление. Далее, оставшуюся внутреннюю часть удаляют при помощи молотка с зубилом. Глубина получившегося отверстия на 10 мм должна быть больше высоты подрозетника. Если размеры не соответствуют, бурение продолжают до достижения положительного результата.

В готовые отверстия осталось установить подрозетники. Метод их крепления зависит от конструкции самого изделия, а также материала стены.

Особенности размещения

Чем обшить балкон с наружной стороны

Если вы обладатель лоджии, вам не придется волноваться за наружную отделку. А вот владельцам балкона стоит задуматься над тем, чем его обшить, чтобы он выглядел эстетически привлекательно и при этом обеспечивал надежную защиту помещения от негативных воздействий окружающей среды. Для этой цели подходят прочные и износостойкие материалы, такие как:

• Керамогранитные плиты. Дорогое, но чрезвычайно крепкое и надежное покрытие, которое станет одним из самых стильных решений.

• Профнастил. Это простое и наиболее бюджетное решение. Такая отделка выдержит, и град, и шквалистый ветер, однако в случае механически ударов может деформироваться.

• Виниловый сайдинг. Еще одно широко распространенное решение, которое не нанесет серьезного удара по бюджету, но обеспечит вас надежной защитой от внешних воздействий. К тому это стильный отделочный материал, имитирующий натуральный камень или кирпичную кладку.

• Декоративный камень. Отделать балкон снаружи можно и декоративным камнем. Это придаст ему роскошный вид, да к тому же обеспечит дополнительную тепло- и гидроизоляцию. Правда, стоимость такой отделки будет довольно высокой.

• Вагонка. Иногда наружную отделку балконов выполняют при помощи вагонки. Однако древесина очень быстро приходит в негодность под воздействием высокой влажности и перепадов температур, а потому такому материалу требуется особая обработка, включающая различные пропитки и многоразовое покрытие лаком.

Конструкция насадок для гипсокартона

Внешний вид насадок по гипсокартону похож на коронки по дереву. Они также могут быть разборными или неразборными. Режущая часть головки снабжена острыми зубьями, направленными под определенным углом. Коронка цельной конструкции диаметром 68 мм считается узкопрофильной, так как используется только для монтажа подрозетников. С помощью набора кольцевых пил разборной насадки в ГКЛ можно вырезать отверстия диаметром от 33 до 150 мм.

Гипсокартон сверлится очень легко, что позволяет использовать любую маломощную дрель

Важно во время работы на инструменте не включить ударную функцию. Это приведет к разрушению гипсовой прослойки листа

Цена на материал и работы по монтажу

Для чего нужны подрозетники

Поскольку коробки устанавливаются внутрь стены в отверстие под подрозетник. Поэтому многие не знают, что делать с этими изделиями, а иногда даже не подозревают о их существовании. Тем не менее, это наилучшее решение для скрытой электропроводки, без которого невозможен монтаж современных розеток и выключателей. Благодаря несложной конструкции, монтажную коробку вполне возможно установить собственными силами, без привлечения квалифицированных специалистов.

Конфигурация подрозетника выглядит как пластиковый или металлический стакан, устанавливаемый в отверстие, заранее просверленное в стене. Внутри него располагается механизм розетки или выключателя. Сверху закрепляется декоративные рамки, какие делают всю конструкцию невидимой. Для сверления отверстий применяются коронки для подрозетников.

Нередко у хозяев возникает вопрос о возможности как-то делать монтаж без таких коробок и устанавливать механизмы коммутационных приборов напрямую в стену. Чтобы раз и навсегда решить эту проблему, необходимо более подробно рассмотреть основные функции подрозетника и для чего он нужен:

• Гарантируют надежную фиксацию механизмов внутри коробки. Это особенно актуально для группы розеток, их которых регулярно вытаскиваются вилки бытовых устройств. Крепление осуществляется распорными лапками механизмов или с помощью специальных винтов, находящихся в самом подрозетнике.
• Диэлектрическая функция. Пластик обеспечивает надежную изоляцию контактов розетки с материалом стены. В бетоне имеются металлические конструкции, соприкосновение с которыми может вызвать токовые утечки или короткие замыкания.
• Противопожарная функция. Коробки, изготовленные из металла или негорючего пластика, защищают от возгораний, если сделан правильный выбор.
• Нередко подрозетники исполняют роль распределительных коробок, если они не предусмотрены схемой электропроводки.

И, наконец, следует отметить, что экономия на подрозетниках весьма сомнительная, поскольку эти изделия стоят недорого.

Какие цвета красок надо смешать, чтобы получить синий

Разновидности наличников по конструктивным особенностям

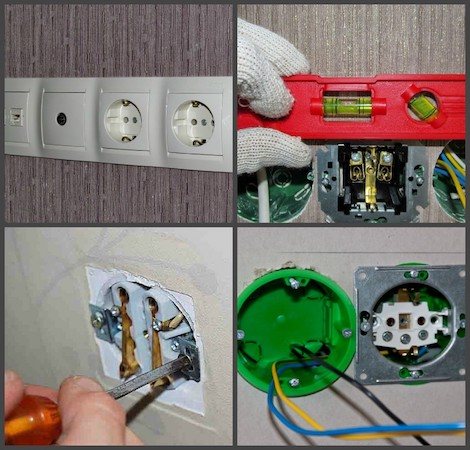

Установка монтажных коробок в стенах

Перед сверлением отверстий в стене их центры необходимо отметить маркером, цветным карандашом или мелом. При установке нескольких коробок в одном ряду при помощи уровня или отвеса проводится горизонтальная или вертикальная линия, соответственно. Расстояние между центрами коробок на ней – 71 мм. Вырезать дырку можно двумя способами: коронкой с напайками или сверлом.

Справка. Отверстия в гипсокартонных перегородках вырезаются не только коронкой, но и ножом, тонкой пилой и сверлом для дерева. Диаметр отверстия – 68 мм.

Как вырезать отверстие коронкой

Самый простой и быстрый способ – использовать коронку под розетку в бетоне диаметром 68 мм и перфоратор:

1. закрепить инструмент в перфораторе;
2. включить режим “удар+вращение”;
3. установить центрирующее сверло на отметку центра отверстия;
4. просверливаете стену на глубину подрозетника;
5. сменить инструмент на пику или зубило;
6. включить режим “только удар”;
7. выбить остатки материала из дырки;
8. при установке коробок в одном ряду вырезать штроборезом или вырубить перфоратором перегородки между ними;
9. вырезать в коробках отверстия для ввода кабелей;
10. зафиксировать коробки в отверстиях алебастром или шпаклёвкой.

Установка подрозетников

Внимание! В бетонных стенах целесообразно использовать только перфоратор, а в кирпичных и алебастровых – можно применить ударную дрель мощностью не менее 800Вт

Отверстие сверлом с твёрдосплавной напайкой

При отсутствии специального инструмента углубление высверливается сверлом с твёрдосплавной напайкой:

1. к стене в месте установки прикладывается монтажная коробка и обводится по контуру карандашом или чертилкой;
2. по линии на глубину 55 мм сверлятся отверстия;
3. материал, оставшийся внутри отверстия, вырубается или высверливается;
4. в коробке вырезаются дырки для ввода кабеля, и она фиксируется в отверстии.
