Виды и устройство ливневой канализации

Виды труб

Для отвода ливневых вод применяют самые разнообразные виды труб. В последние десятилетия к традиционным чугунным, стальным и бетонным добавились современные и очень разнообразные пластиковые.

Асбестоцементные

Асбоцементные трубы для ливневок применяют уже очень давно. Они не ржавеют, относительно долговечны, достаточно прочны, химически инертны. Но в последнее время из-за своих недостатков потеряли былую популярность. Недостатки: вес, хрупкость, стоимость, отсутствие готовых фитингов, сложность монтажа. Срок службы – 30 лет, что по нынешним меркам не очень много.

Металлические

То есть стальные трубы. Прочные, надежно соединяются сваркой. Оцинкованные прослужат лет 40, но стыки ржавеют, как и обычные «черные» трубы. «Черные», то есть без покрытия, трубы простоят лет 25. Тяжелые, сложно монтировать, перевозить. Зарастают солями магния и кальция и ржавеют.

Чугунные

Раструбные изделия довольно легко собираются в трубопровод. Очень тяжелые, прочные, надежные, могут простоять лет 50. Зарастают солями и ржавеют, но медленнее, чем стальные.

Пластиковые

Для подземных трубопроводов практически применяются поливинилхлоридные и из полиэтилена низкого давления. Изделия из полиэтилена высокого давления стоят дороже и не выпускаются больших диаметров, имеют недостаточную жесткость для укладки в землю. Полипропилен слишком хрупок и стоит подороже. Эти материалы применяются только для водоснабжения и отопления в помещении.

Пластик обладает достаточной прочностью и некоторой пластичностью, он не хрупкий. Пластик монтируется при помощи специальных муфт, можно применять традиционные раструбные канализационные элементы. Цена на пластик невелика. В сейсмоопасных районах, при опасности оползней, подвижек грунта прочность пластиковых трубопроводов может оказаться недостаточной.

Металлопластиковые

Максимальный наружный диаметр металлопластиковых изделий – 48 мм (внутренний – 40 мм). Основная особенность металлопластика – способность уменьшать температурное расширение трубы – остается не востребованной при подземной прокладке при стабильной прохладной температуре. Ливни горячими не бывают. Поэтому металлопластик для подземных трубопроводов не применяют.

Стеклопластиковые

Стеклопластик – композит, состоящий из полиэфирных или эпоксидных смол и волокна из стекла, базальта или углерода. Легкий, прочный, химически инертный материал, не подверженный коррозии.

По прочности сравним со сталью. Эти особенности делают его одним из самых перспективных материалов для ливневки. Недостаток: относительно большая цена.

Монтаж: традиционная сборка раструбных элементов, как у чугуна; сборка изделий с фланцами; муфтовое соединение; бугельное соединение (с помощью специальной фурнитуры и болтов).

ПВХ

Очень прочные, легкие, надежные и недорогие трубы. Небольшую сложность представляет монтаж – требуются специальные муфты и клей.

Гофрированные

Самый перспективный и прочный вид пластиковых труб. Бывают однослойные и двухслойные, имеется множество разновидностей фитингов. У двухслойной гофры наружная стенка имеет изгибы по длине, внутренняя стенка гладкая.

Имеют все достоинства однослойных пластиковых труб, но намного прочнее их. Цена несколько выше, чем у однослойных, но она с лихвой окупается прочностью и долговечностью. Двухслойная гофра может простоять более 50 лет.

Прочие

Раньше применялись керамические трубы больших диаметров – очень долговечные, но тяжелые, хрупкие и сложные в монтаже (к тому же для них практически нет фитингов).

Применяли и очень тяжелые железобетонные (обычно их называют бетонными) трубы больших диаметров. Сейчас эти виды постепенно отходят в прошлое. Хотя для коллекторов очень больших размеров и там, где от труб требуется большая прочность, железобетон все ещё применяют.

Что такое система ливневой канализации частного дома и какой она бывает

В регионах с большим количеством осадков необходимо куда-то отводить дождевые и талые воды. Если этого не делать, постепенно разрушаются дорожки, земля во дворе раскисает, а потом долго высыхает. Если еще и не сделать отмостку вокруг дома, дождевые воды подмоют и постепенно разрушат фундамент. В общем, ливневая канализация в частном доме — залог долголетия вашего дома, порядка и опрятного внешнего вида на вашем участке. Этот вид инженерных систем называют еще ливневка или дождевая канализация.

Устройство ливневой канализации

Состав системы такой:

• Системы водостоков на крыше. Это закрепленные вдоль скосов водосточные желоба, в которые собираются осадки с крыши. Вниз они стекают через установленные воронки и водосточные трубы.
• Некоторого количества приемников осадков на грунте (приемных воронок, дождеприемников, линейных водоотводов, пескоуловителей). Они расставляются так, чтобы максимально эффективно принять осадки. Обычно точечные приемники или воронки ставят под водосточными трубами, несколько приемников ставят на бетонированных, асфальтированных площадках, там, где уложена тротуарная плитка. Линейные приемники ставят вдоль дорожек, а чтобы вода нормально стекала, покрытие укладывают с небольшим уклоном.

• Система хранения, перераспределения или сброса осадков.

Куда девать воду

Больше всего вопросов возникает с тем, куда девать стремительно прибивающие осадки. Во-первых, ливневая канализация в частном доме может стать поставщиком воды для полива. Для этого все трубы системы сводятся в большую емкость или несколько емкостей, а от туда уже, при помощи насоса, могут перекачиваться в систему полива.

Пример сброса дождевой воды на грунт

Во-вторых, если поливать нечего или некуда девать такой объем жидкости, можно отводить ливневые воды в централизованную канализацию, сточную канаву, расположенный вблизи водоем. Если эти возможности реализовать нельзя, устраивают систему сброса воды в грунт. Это перфорированные пластиковые трубы, закопанные ниже уровня грунта.

Типы и их особенности

Ливневая канализация в частном доме может быть трех типов:

• Подземной. Все части системы находятся ниже уровня грунта. С точки зрения эстетики это отлично, но  требует большого объема земельных работ и достаточно больших вложений средств. Оборудовать такую систему можно при строительстве или полной переделке участка. Бывают они двух типов — промерзающие и нет. Промерзающие зимой и ранней весной не работают, зато их устройство проще — глубина залегания обычно — менее метра (минимум — 30 см). Для незамерзающих ливневок требуется укладка труб ниже глубины промерзания грунтов. Для каждого региона она своя, для Средней Полосы России — порядка 150-170 см. Плюсы и минусы понятны сразу — большой объем земельных работ, и следовательно, высокая их стоимость.

• Надземной. Ливневки такого типа — водоотводящие желоба в покрытии, по которым вода стекает в какое-то определенное место или выводится в сад/огород.

• Смешанная. Часть дождевой канализации делают в грунте, часть — сверху. Оптимальный вариант и по расходам и по внешнему виду, и по количеству требуемых средств.

В каждом конкретном случае приходится проектировать свою собственную схему — единого рецепта нет. У каждого свой участок с его особенностями: впитывающей способностью грунта, рельефом, застройкой, планировкой.

Что точно надо сделать — отвести воду подальше от дома. Сделать это можно так, как на фото выше — установив в дорожке желоба и сливая воду на газон. Но это — только один из множества вариантов. Второе место, откуда желательно отвести воды — обширная вымощенная площадка. Как правило, тут образуются большие лужи, с которыми бороться трудно. Решить проблему можно сделав одну или несколько точек сбора воды — поставить точечные дождеприемники и отвести воду по одному из рецептов.

Сбор сведений перед монтажными работами

Прежде чем вами будет обустроена дождевая канализация, необходимо собрать определенные сведения, которые позволят исключить ошибки. Сюда следует отнести данные о среднем объеме осадков, который зафиксирован в конкретной местности. Мастер должен узнать, насколько часто идут дожди, а также поинтересоваться, является ли мощным снеговой покров. Для точечной разновидности канализации необходимо знать площадь стока, которая является площадью кровли. Не следует брать полную величину, потребуется лишь значение проекции плоскости. Если речь идет о линейной системе, то площадь стока – это сумма площадей обрабатываемых объектов

Важно произвести анализ грунта, так как при проектировании используются физико-механические характеристики почвы на участке. Важно учесть, есть ли на территории проложенные под землей системы коммуникации

Открытая и глубинная ливневка

Открытая система ливневой канализации – это дренажные канавы и каналы, ливнеотводы из лотков с решетками, дождеприемники для вертикальных сливов водосточных систем на зданиях, колодцы для сбора палых вод и переброски их в систему транспортировки (открытую или закрытую). Открытая система одновременно служит и для сбора и для транспортировки воды.

Каналы (арыки) – это в целом про поля или (иногда) это открытый коллектор, транспортирующий стоки в естественные приемники (реки, озера, пруды, ставки, ручьи, овраги).

На приусадебных участках и в городской системе канализации применяются лотки и точечные дождеприемники, для приема воды из водосточной системы зданий также применяют дождеприемники.

Глубинная ливневка — это система трубопроводов и коллекторов, транспортирующая собранные с поверхности дождевые и талые воды в коммунальный коллектор и далее в естественные (в редких случаях искусственные) водоприемники.

Иногда путают транспортную трубопроводную систему ливневой канализации с глубинным дренажом, защищающим здания и осушающим заболоченные участки. У этих двух систем очень разное устройство и назначение. Глубинный дренаж не может быстро собрать и отвести палые воды – для этого нужны поверхностные дождеприемники.

Проекты одноэтажных домов с сауной

Технология монтажа

Не имеет смысла рассматривать технологию монтажа в общественных зданиях или на коммерческих объектах, поскольку для таких работ, как правило, нанимают бригаду профессионалов. Совсем другое дело – монтаж на собственном приусадебном участке. Тогда действительно стоит получше изучить работу, чтобы при случае провести установку самостоятельно или сразу увидеть, если ваши рабочие нарушают технологию.

После того как лоток выбран, инструменты приготовлены, необходимо провести некоторые подготовительные работы. К ним относится нанесение разметки на землю. Это делается для того, чтобы четко понимать, где именно будет располагаться водоотвод, какой ширины его можно сделать. Имейте в виду, что лучше всего располагать подобные объекты в низинах, на склонах возвышенностей, если они есть на вашем участке. Тогда вода будет собираться там, а не скапливаться где-нибудь на участке, приводя к вымыванию полезных веществ из грунта.

Последовательность

Чтобы произвести самостоятельный монтаж водоотводного лотка, воспользуйтесь следующей пошаговой инструкцией.

Выройте траншеи под установку лотков. Их должно быть столько же, сколько водоотводов планируется установить

Обратите внимание на размеры выемок, их глубину и ширину: водосточный канал должен полностью там помещаться.
Для полноценного монтажа и последующей работы нужно располагать ливневки под углом. Если сделать их на плоскости, то вода будет в них застаиваться, а не стекать куда следует

Уклон сильно колеблется: он может быть метровым, а может быть равен всего лишь 1 см.

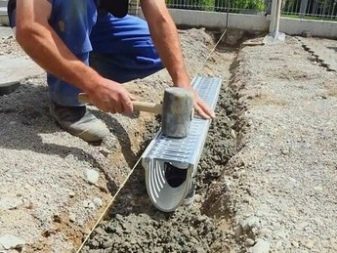

Траншеи, выкопанные с соблюдением вышеприведенного условия, необходимо хорошо уплотнить. Для этого можно использовать обыкновенный песок, который обладает дренажным эффектом.

Обратите особое внимание на следующий пункт, если в ваших планах – установка пластиковых изделий. Здесь одного уплотнения песком недостаточно

Обязательно нужно создать бетонное основание, так как без него прочность полимерного водостока сильно упадет. Короб из бетона делается по форме лотка. Он служит еще и для компенсации температур. В нем пластиковый желоб не будет деформироваться, сжимаясь окружающей землей.
Наличие решетки необязательно, но желательно, поскольку это обеспечивает дополнительную защиту. Мусор, листва и прочие крупные предметы не будут попадать в ливневую канализацию, забивая ее. Обратите внимание на правила установки канализации. Ее обязательно нужно располагать на полсантиметра ниже уровня грунта, иначе она будет выступать и мешаться.
Чтобы соединить лотки, необходимо вставить один в другой в местах расположения пазов. В дальнейшем нужно хорошо герметизировать стыки. Для этого подойдет силиконовый герметик высокой прочности.

Типы подключения

Имеется в виду направление, в котором по лотку должна течь вода. В зависимости от этого рассчитываются пазы. Нельзя располагать канал иным образом, а не как указано на схеме. Кстати, схема расположения самого лотка, а также отдельных его элементов прилагается к каждому отдельному комплекту, поэтому рассмотреть какую-то общую последовательность не получится.

Какая бывает ливневая канализация

В зависимости от элементов, ливневая канализация может делиться на несколько видов:

• Линейная ливневая канализация.
• Точечная ливневая канализация.
• Смешанная ливневая канализация.

Как вы уже поняли, речь идет о дождеприемниках. От их выбора зависит и вид системы. Она отличается как устройством, так и предназначением.

Линейная система ливневой канализации

Ее еще называют системой открытого типа. Ее довольно просто изготовить, а в эффективности сомневаться не стоит. Такая система состоит из сети желобов, известных нам материалов. Рекомендуется использовать или композитные или пластиковые желоба. Соотношение цена-качество себя оправдывает. В каналы попадает вода из водосточных труб или дорожки, после чего направляется в колодец или общую канализационную систему. Сверху все накрывается решеткой для защиты от мусора. Кроме того, решетка служит декоративным элементом.

Стыковка отдельных желобов между собой выполняется при помощи герметика, чтобы вода не проникала в соединительные стыки. Если вы хотите сделать свой участок суше и красивее, то это хороший вариант. Система обладает большим охватом, так как можно собирать воду с тротуара, дорожки, других площадок и со слива крыш. На фото вы можете увидеть пример ливневки линейного типа.

Точечная система ливневой канализации

Ее еще называют системой закрытого типа. Свое название она получила за то, что вся система трубопровода находится под землей. Процесс работы следующий: вода, стекая с крыш и других поверхностей, попадает в точечные дождеприемники с решетками, а дальше перемещаются по системе труб в канализацию или колодец. Как выглядит система, вы можете посмотреть на этом фото.

Смешанная система ливневой канализации

Этот тип системы используется в целях экономии личных средств и сил. Понятно, что на устройство открытой системы уйдет меньше времени, сил и средств, чем на закрытую ливневку. А смешанная канализация – это что-то среднее. В нее входят элементы и одного и другого вида.

Почему возникают проблемы в отношениях после рождения ребенка: как сохранить семью и интимные отношения у молодых родителей– 5 основных правил

Типология ливневых канализаций

Для того чтобы узнать, как сделать ливневую канализацию своими руками, необходимо ознакомиться с ее видами:

1. Надземный тип. Основная особенность таких ливневок состоит в том, что желоба, выполняющие водоотводящую функцию расположены в покрытии. С их помощью вода попадает в специально отведённое место или же стекает в огород или сад на участке.
2. Подземный тип. Все компоненты такого канализационного вида конструкции расположены ниже уровня грунта. Конструкция органично вписывается в экстерьер двора. Однако для ее монтажа, необходимо выполнить огромный объем земельных работ, сопровождаемый большими финансовыми затратами. Оборудовать дома своими руками эту систему, можно при переделке своего участка либо строительстве нового коттеджа. В свою очередь, они разделяются на два вида:
   • непромерзающий;
   • промерзающий.

   Непромерзающая ливнёвка должна быть уложена ниже глубины грунтов подверженных промерзанию. Каждому региону свойственен свой уровень, который в среднем равен – от 1,5 до 1,7 метра. Что же касается промерзающего сооружения, то его глубина в среднем составляет менее метра, однако, данная ливневая канализация на даче, может нестабильно функционировать в зимний и весенний сезоны.

3. Смешанный тип. Название говорит само за себя. Часть конструкции выполняют сверху, а другую часть – делают в грунте. Такой вариант совмещает в себе огромный ряд преимуществ:
   • малое количество необходимых стройматериалов;
   • сравнительно небольшие финансовые затраты;
   • эстетичный внешний вид.

Однако почти всегда, приходится производить индивидуальный проект. Это объясняется тем, что у каждого участка имеется ряд особенностей:

• планировка;
• впитываемость влаги грунтом;
• застройка;
• рельеф местности.

Способы отвода собранной воды

Серьёзной задачей для собственников загородной недвижимости является отвод дождевой воды, собранной с общей площади участка.

Если поблизости с домом нет централизованных коммуникаций, для решения такой задачи остаются два варианта:

1. Сбор в специальный резервуар с последующим использованием для полива;
2. Отвод воды из накопителя в грунт или в естественные природные зоны.

Первый вариант считается рациональным при условии наличия на территории дома объектов для полива. В этом случае понадобится несложное приспособление (бытовая насосная станция) для откачки воды из накопительного резервуара с последующей её подачей на поливные площади.

Схема отвода собираемой дождевой воды в грунт. Одна из тех возможных к применению схем, которые доступны собственникам загородных домов. Эффективность по скорости отвода низкая, но с учётом применения на малых площадях, эта схема вполне подходит

Второй вариант сопровождается большими трудностями. Вывод в грунт – процесс длительный по времени. Сколько времени потребуется на вывод, зависит от способностей грунта впитывать влагу. На разных рельефных участках коэффициент насыщения грунтов влагой может отличаться существенно.

Чтобы отводить продукт ливневой канализации в естественные природные зоны («на рельеф» или «на ландшафт»), придётся реализовать дополнительную схему. Эта схема включает в себя центральный водосборник и систему грунтовой доочистки, к примеру, поле фильтрации.

Схема вывода «на рельеф» или «на ландшафт» сопровождается сложностями сооружения очистных модулей. Оба варианта требуют согласования с природоохранными ведомствами.

Обычно с предметом согласования владельцу недвижимости (участка) приходится обращаться в следующие организации:

1. Департамент природного надзора.
2. Управление рыболовства.
3. Управление потребительского надзора.
4. Бассейно-водное управление.
5. ЦГМС.

Под предметом согласования подразумевается «Проект нормативов, характеризующих процедуру сброса». На основании такого проекта выдаётся разрешение, допускающее сброс загрязнений «на ландшафт» или «на рельеф», а также выносится решение о предоставлении водного объекта.

Сброс воды из ливневой канализации «на рельеф» или «на ландшафт». Подобные схемы никак не регламентируются документами СНиП.

Реализация таких вариантов незаконным путём сопряжена с риском высоких штрафов, а легальный сброс требует согласования с органами власти.

Проекты частной недвижимости традиционно включают наряду с ливневой канализацией другие коммуникационные сети. Бытовая канализация и дренажная система тоже являются частью бытовых коммуникаций. Принцип их действия мало отличается от функционирования ливневки, в чём владельцы частных домов нередко усматривают возможность использования этих сетей.

Между тем совмещение ливневой канализации с бытовой канализационной схемой отвода стоков запрещается СНиП. Запрет на совмещение разных видов канализации обусловлен факторами очевидными.

Так, при условии вывода дождевой воды в бытовую канализацию и с учётом высокой интенсивности атмосферных осадков, нормальный уровень канализационных стоков завышается в несколько раз.

Подтопление рабочих колодцев приводит к блокировке хозяйственно-фекальных стоков. Грязевые отложения, природный мусор устремляются в систему бытовой канализации. В результате после очередного ливня устроителям сооружения придётся заниматься чисткой системы.

Объединение ливневки с канализационной магистралью грозит обернуться плачевным результатом. Переполнение системы водоотведения по причине нарушения расчётных нагрузок приводит к подтоплению фундамента здания.

Частые подтопления нарушают структуру грунта, что становится причиной смещения фундаментных блоков, подмыва основания под монолитной конструкцией, а в дальнейшем может привести к разрушению здания.

Общие рекомендации по подбору труб ПВХ для канализации

1. Нарисуйте эскиз будущей канализационной системы. На нем укажите длину и диаметр труб, места подключения сантехники, углы наклона и т. л.
2. По рисунку определитесь с количеством и номенклатурой водопроводной арматуры.
3. Нанесите схему на стены и пол, еще раз проверьте ее значения. Если все в норме, то можно штробить канавки под трубы. Размеры канавок должны отвечать диаметру канализации.

Составление схемы канализации и предварительная раскладка труб помогут избежать ошибок при монтаже

Диаметр выходящей из квартиры пластиковой трубы должен равняться размерам магистральной, это минимизирует вероятность засорения. Для пятиэтажных домов достаточно ставить трубы Ø 110 мм, с возрастанием этажности магистральные трубы увеличиваются до диаметра 200 мм. Если подземные коммуникации соединяют несколько домов, диаметр труб может увеличиваться до 300 м и более. Надземные соединения делаются раструбными, подземные чаще всего фланцевые.

Перечень используемых фитингов

Для монтажа труб различного диаметра надо подготовить набор фитингов. Количество и точный перечень определяется самостоятельно.

Таблица 2. Перечень элементов для монтажа труб.

Наименование элемента	Краткое описание
Тройник 110×110 мм	Самый большой размер фитинга, используется для подключения к вертикальному стояку и унитазу.
Редукция 110×50 мм	Специальный элемент для подключения к трубам диаметром 110 мм труб 50 мм.
Отводы	Колена для изменения направления трубопроводов, диметры различные под все размеры канализационных труб. Могут быть под углом 90° или 45°.
Тройники	Соединяют несколько труб в одну систему, могут иметь все размеры одинаковые или различные.
Ревизия	Монтируется в местах, в которых существуют повышенные риски скапливания грязи или засоров, имеет специальные съемные крышки.

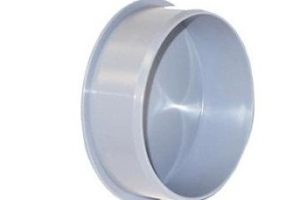

Заглушки	Устанавливаются на торцах, подбираются под диаметры трубопроводов.

Цены на различные виды фитингов для канализационных труб

Фитинги для канализационных труб

Способы соединения канализационных труб

Способ соединения зависит от особенностей эксплуатации и назначения канализационной системы. Оказывают влияние и диаметры.

Таблица 3. Способы соединения труб.

Метод соединения	Краткое описание особенностей технологии
Раструб	Самое распространенное соединение, в канализационных системах считается оптимальным. Раструб может быть цельнолитым вместе с трубой или изготавливаться отдельно.
Фланец	Довольно сложное по сравнению с другими типами соединение, может выдерживать значительные нагрузки. Применяется только с толстостенными трубами для систем специального назначения.
Муфта, поворот, треугольник	Соединяют как прямые участки трубопроводов, так и поворотные. Технические особенности почти не отличаются от раструбных, но по устройству несколько проще.

В связи с тем, что канализация не работает при больших давлениях, по большей части во время монтажа используется раструб.

Трубы ПВХ имеют два вида, каждый со своими техническими параметрами.

1. Трубы из непластифицированного ПВХ. Это более дешевые виды, применяются во время монтажа канализации, работающей без внутреннего давления (безнапорной). Толщина стенок не более 2 мм, диаметры до 110 мм.
2. Трубы из пластифицированного ПВХ. Более прочные и дорогие изделия, выдерживают значительные значения внутреннего давления. Толщина стенок может достигать 6 мм, максимальное давление до 2 МПа. Чаще всего используются для прокладки наружных систем или в больших многоуровневых помещениях различного назначения.

Технические характеристики труб зависят от вида пластика, из которого эти трубы изготовлены

Недостатки

Актуальные требования к установке ливневок

Прежде чем начинать обустраивать ливневую канализацию в частном доме, учитывают следующие показатели:

• нуждается ли жидкость в дополнительной очистке или ее можно сливать в водоемы;
• грунт какого типа характерен для данной местности: на песчаной почве вода впитывается быстро, а глина практически не пропускает жидкости, поэтому нужен другой способ утилизации;
• канализация должна быть удалена как минимум на 1 м от подземных коммуникаций – электрических кабелей и газопроводов;
• если невозможно соблюсти необходимый уклон труб, устанавливают дренажные насосы, которые будут проталкивать жидкость в отстойник.

Назначение решетки

Охранная зона

Чтобы смонтированная система ливневой канализации отвечала всем нормам и требованиям, необходимо обустроить специальные охранные зоны. В них запрещено делать мусорные свалки, строить как постоянные загородные дома, так и любые временные постройки. В охранных зонах не обустраивают парковки и не высаживаются растения ближе, чем на 3 метра от трубы. На участке или даче сделать охранную зону намного проще, так как предъявляемые к ним требования мягче. Но стоянку над системой труб такой канализации делать все-таки не рекомендуется, иначе возрастает риск обрушения всей конструкции.

Совмещенная или отдельная

Часто в частном доме необходимо делать сразу три системы водоотведения:

• канализационную;
• дренажную;
• ливневую.

Часто они идут параллельно или расположены недалеко друг от друга. Естественно, возникает желание сэкономить и совместить ливневку с какой-нибудь другой. В частности — использовать уже имеющийся колодец. Сразу надо сказать, что лучше этого не делать. Почему? Во время ливня вода прибывает с очень большой скоростью. В среднем — от 10 кубов в час (может и больше). При такой скорости поступления воды, колодец заполняется очень быстро. Бывает что и переполняется.

Если сброс идет в канализационный колодец, вода начинает поступать в трубы канализации. Подняться выше уровня грунта она не поднимется, но и спустить ничего вы не сможете — все будет стоять в сантехнике. После понижения уровня воды внутри остается мусор. Он мешает нормальной работе канализации, приходится ее чистить. Не самое приятное занятие.

Если сброс идет в дренажный колодец, дело обстоит еще хуже. Во время ливня вода под большим напором поступает в систему. Она заполняет трубы, затем выливается под фундамент, подмывая его. Последствия вы можете себе представить. Есть еще не столь очевидные вещи. Например, заиливание дренажных труб. Почистить их нереально, приходится менять. А это — большие расходы и очень много работы.

Итак из всего сказанного можно сделать вывод. Первый — ливневая канализация в частном доме должна иметь собственный колодец. Второй — желательно чтобы он был большого размера. Это если не повезло иметь под боком пруд, озеро или речку.

Особенности монтажа ливневой канализации школы

Укладка и монтаж трубопроводов выполняется в соответствии с СНиП III-30-74 («Водоснабжение, канализация, теплоснабжение»). Перед монтажом необходимо еще раз проверить соответствие проектной спецификации фактическому состоянию объекта. Трубы укладываются в соответствии с рассчитанными уклонами в заранее подготовленные места. Система WAVIN QUICK STREAM благодаря эффекту всасывания не требует уклона, для REDI PHONOLINE необходим расчет уклона в соответствии с пропускной способностью и требованиями к внутренним канализационным системам. Трубы WAVIN QUICK STREAM устанавливаются с использованием собственной системы крепежа. Это необходимо учитывать при закупке материалов. Также WQS уместно использовать там, где нет возможности проводить земляные работы, ведь для их укладки они не требуются.

Общая схема выполнения работ:

• Получение проектной документации, её актуализация.
• Производится разметка, подготовка мест для установки труб, устанавливаются кронштейны (на горизонтальных участках концы раструбов должны быть отцентрованы).
• Укладываются трубы в проектное положение, устанавливаются соединительные элементы, тройники, отводы, переходники.
• На последнем этапе соединяются стояки с дождеприемниками, монтируются фланцы, решетки, только после этого укладывается кровельный материал (например, рубероид).

Устройство

Ливневая или дождевая канализация – это особый дренаж, который  необходим для сбора дождевой и талой воды в частном и многоэтажном доме. С его помощью осуществляется сбор и фильтрация осадков, которые скапливаются в специальном резервуаре. После этого их можно использовать как техническую воду.

Фото — открытая система

Зачем нужно установить ливневую канализацию:

1. Чтобы защитить фундамент загородного дома от подтопления атмосферными осадками или талой воды;
2. Для отвода излишней влаги от растений на участке;
3. В районах с низким уровнем осадков для создания накоплений водных ресурсов.

Дождеприемники или лотки для ливневой канализации (ГОСТ 25150-82) классифицируются по способу отвода влаги на открытые, закрытые и комбинированные.

Внутренняя или закрытая канализация является частью тротуара. Лотки закрытого типа устанавливаются непосредственно в дороги, на поверхности видны только их решетки. Они отводят лишнюю жидкость в подземные трубопроводы. В основном применяются для многоквартирных домов, шоссе, на предприятии и прочих общественных мест.

Фото — точечная закрытая

Ливневая канализация открытого типа использует наружные водоприемники. Они открытые и монтируются на поверхности участка. Конструктивно такие водостоки ничем не отличаются от внутренних, но они гораздо чаще заиливаются и требуют большего ухода. Используются в основном для дачи или загородного коттеджа.

Также существует такое понятие, как комбинированный или смешанный дренаж. В этой конструкции совмещаются особенности наружной и внутренней. В ней одна часть канализации выполняется из открытых стоков, а вторая из закрытых.

Фото — бетонирование лотков

Водопроводы и стоки ливневых канализаций могут быть пластиковые, бетонные, чугунные, стальные легированные или алюминиевые. Раньше использовалось даже дерево для постройки магистралей. Для частных домов используются стальные и пластиковые материалы(ПВХ), т. к. они легкие в монтаже и надежные в эксплуатации. Бетонные применяются в дренажной системе закрытого типа, их можно увидеть практически на каждой улице любого города.

Литература

Нормативная литература

Ведомственные нормы технологического проектирования

ВНТП-К-97 «Канализация сельских населенных пунктов и фермерских хозяйств».

ГОСТ

Свод правил

Техническая литература

• Пособие по водоснабжению и канализации городских и сельских поселений (к СНиП 2.07.01-89). ЦНИИЭП инженерного оборудования. М., 1992.
• Пособие по укладке и монтажу чугунных, железобетонных и асбестоцементных трубопроводов водоснабжения и канализации (к СНиП 3.05.04-85).
• Пособие по объёму и содержанию технической документации внеплощадочных систем водоснабжения и канализации (к СНиП 2.04.02-84 и 2.04.03-85).

Виды и устройство ливневой канализации для частного дома

Подземная ливневка закладывается на этапе строительства

Для частного дома актуальна одна из трех видов ливневок:

• подземная;
• надземная;
• смешанная.

Подземная система закладывается на этапе планировки участка под застройку. Так выйдет дешевле. Если подземные коммуникации возводить после строительства, придется перерыть весь двор, что создаст неудобства жильцам. На этапе строительства дома лучше сразу делать все три вида канализации – фекальную, дренажную и ливневую.

Плюсы подземной ливневки:

• не занимает место;
• эстетично выглядит;
• можно установить непромерзающие трубы или сделать закладку труб глубже.

Минусы: большой объем работ и стоимость.

При укладке труб, чтобы вычислить объем работ, необходимо учитывать климатические условия: на какую глубину зимой промерзает грунт.

Надземные коммуникации обустроить легче. Это специальные желоба, вмонтированные в уличное покрытие, по которым вода стекает в отстойники или канавы. Если дом расположен выше, чем огород, то можно направить дождевую воду в емкость на огороде, из которой она будет использоваться для полива.

Элементы конструкции

Ливневая канализация может состоять из следующих элементов:

1. Колодец, куда стекает вода со всего участка. Его объем зависит от количества осадков в конкретном регионе. Это может быть пластиковая герметичная канистра с люком или колодец из бетонных колец, вкопанных в землю.
2. Точечные приемники, которые устанавливают в местах, где чаще всего застаивается вода. Они также бывают бетонными или пластиковыми и устанавливаются в грунт на определенную глубину.
3. Линейные каналы. Обустраиваются вдоль дорожек, начинаются возле приемников воды с крыши. Оборудованы решетками из стали, алюминия или чугуна.
4. Песколовки. Пластиковые корпуса, которые необходимо периодически чистить. В них оседают крупные частицы. Предотвращают засорение ливневой канализации.
5. Смотровые каналы, расположенные по ходу установки труб. С их помощью удобно чистить систему.

В частном доме не всегда устанавливают все элементы – это зависит от размера участка и количества осадков в год.
