Дренаж вокруг постройки: этапы работ

Ошибки, которые допускаются при самостоятельном выполнении дренажа

Устройство дренажной системы без участия специалистов часто сопровождается совершением следующих ошибок:

• Использование пристенной дренажной системы для обеспечения отвода излишней влаги на участках с высоким уровнем грунтовых вод;
• Использование трубопровода в фильтрах геотекстильного типа на участках с глиняной почвой, что в конце концов приведет к их засорению;
• Применение уровней во время укладки трубопровода;
• Монтаж ливнесточных колодцев там, где следует устанавливать дренажные;

Самой распространенной ошибкой является установка одной дренажной системы вокруг дома. Как показывает практика, этого слишком мало. Необходимо обязательно производить монтаж системы водостока, которая будет отводить воду с крыши здания в специальный колодец.

Также, следует избегать использования для дренажа и ливневки вокруг дома одного трубопровода, так как дренаж не будет справляться со своими функциями во время дождей, что приведет к затоплению участка. Переувлажнение почвы около фундамента может привести к ее пучению во время морозов, что в свою очередь окажет пагубное влияние на основание дома, вплоть до полного разрушения.

Пучение почвы – одна из серьезных причин ведущих к разрушению домаИсточник martand.ru

Для изготовления ливневки используются канализационные трубы оранжевой расцветки (предназначены для почвы) и специальных колодцев, где будет скапливаться избытки воды, которыми впоследствии можно поливать растительность.

Какие инструменты понадобятся?

Правила и нюансы проектирования

На выбор типа дренажа для дачного дома или на расположение каналов влияют многие факторы. Например, большое значение имеет рельеф местности. Если дом находится на возвышенности, а остальная территория расположена под небольшим наклоном, то пристенный дренаж, скорее всего, не потребуется, а отвод грунтовых вод с участка можно осуществить путем создания системы каналов.

Важно расположение грунтовых вод. Сложности с установкой заглубленных объектов могут возникнуть, если уровень достаточно высок – от 1,5 м в глубину

При таком расположении монтаж дренажной конструкции необходим как для обеспечения защиты построек, так и для безопасной разработки почвенного слоя

Сложности с установкой заглубленных объектов могут возникнуть, если уровень достаточно высок – от 1,5 м в глубину. При таком расположении монтаж дренажной конструкции необходим как для обеспечения защиты построек, так и для безопасной разработки почвенного слоя

Следует учитывать и характер окружающей местности. Если территория вокруг участка заболоченная или неподалеку протекает река, а на приусадебном участке вроде бы сухо, то в целях профилактики также необходимо спроектировать дренажную систему.

Рассмотрим более детально нюансы, которые также следует учитывать при прокладке трубопроводов и траншей.

#1: Глубина и размеры магистрали

Место расположения труб закрытой дренажной системы выбирают, опираясь на проектную разработку с учетом уклона в сторону водосборника. Глубина заложения элементов системы зависит от уровня грунтовых вод. Для пристенного устройства траншеи вырывают на уровне основания фундамента, так как его цель – усилить гидроизоляционные качества подземной конструкции и защиту подвала.

Трубы, расположенные по кольцевой схеме, располагают на расстоянии до 3 м от фундамента. Глубина залегания труб больше, чем у пристенной конструкции, и чаще всего ниже расположения фундамента (+)

Кольцевой дренаж выбирают, если строительство дома уже завершено, соответственно, закончены все гидроизоляционные и защитные мероприятия.

Если грунт садового участка постоянно страдает от затоплений атмосферными осадками или просачивания грунтовых вод, необходим системный дренаж по всей территории. Вариантов множество – от обустройства системы по периметру до разветвленной сети, в которую вовлечены все дачные объекты (постройки, дорожные покрытия, садово-огородный участок).

Направление каналов и трубопроводов строгое – в сторону водосборных сооружений или канав, находящихся за территорией приусадебного участка. В эту сторону дренажные трубы кладут с уклоном, необходимым для свободного движения собранной дренами грунтовой воды к объектам разгрузки.

#2: Нормы уклона дренажных труб

Вода в горизонтально расположенных трубах будет застаиваться, если укладку производить без уклона, параметры которого указаны в нормативных документах.

Для глинистого и песчаного грунта, которые имеет различные степени водопроницаемости, нормы отличаются:

• суглинки и глина – от 0,003 и более;
• песок и супесь – от 0,002 и более.

Если перевести значения в миллиметры, то получится 3 мм/пог. метр и 2 мм/пог. метр соответственно.

Минимальные параметры берутся с учетом того, что наименьшая скорость перемещения воды по каналам и трубам равна 1,0 м/с. Это возможно, если дрены находятся в работоспособном состоянии, то есть не заилены и не забиты песком

При расчете максимально возможной скорости берут во внимание свойства окружающего грунта, а также качество обсыпки. Нельзя делать уклон с интервалами – он должен соблюдаться на всем протяжении трубопровода/канала

Для холмистой местности возможны варианты устройства дренажа с перепадами, с установкой переходников в смотровых колодцах.

Виды дренажных систем по способу устройства

Для создания системы отвода излишней влаги можно воспользоваться услугами специалистов, а также произвести все работы самостоятельно. Нужно только правильно выбрать дренаж, а видов его несколько. Они отличаются сложностью обустройства, внешним видом и другими параметрами.

Одна из самых распространенных классификаций дренажа основана на том, насколько сложно он устроен. В соответствии с этим параметром выделяют 3 вида дренажных систем.

Дренаж открытого типа или поверхностный представляет собой один или несколько оврагов. Глубина каждого составляет порядка 0,7 м, а ширина 0,5 м. Такой вариант самый простой в обустройстве, но внешне он малопривлекателен.

• Засыпной вид или глубинный смотрится гораздо лучше. Для этого вида также сначала выкапывают траншею. В нее укладывают геоткань, а потом засыпают дренирующую засыпку, которая будет аккумулировать и отводить излишнюю влагу. Для этих целей применяют битый кирпич, щебень, керамзит и т.п. Дренирующий слой укутывают геотекстилем закрывают грунтом. Но у такой системы есть один существенный недостаток: ее очистку можно проводить только после вскрытия.
• Самая сложная, но при этом самая совершенная система по отводу вод с участка – закрытый дренаж. В центре засыпки проходит дрена, представляющая собой перфорированную трубу. В трубопровод вода собирается и отводится самотеком в дренажный колодец.

Именно третий способ отведения воды в последние годы стал уже традиционным при создании дренажной системы.

Расчет дренажа

Перед началом работ по осушению рассчитывают глубину заложения, уклон дрен, количество колодцев, уточняют места их размещения. Это поможет избежать ошибок, при которых работа дренажной системы становится малоэффективной или приводит к обратному результату.

Поверхностный дренаж закладывают на небольшую глубину. Уклон желобов не должен быть менее 2 см на 100 см длины в глинистых, 3 см — в песчаных грунтах. Располагают их в местах, где вода стекает по твердым поверхностям — дорожкам, площадкам и рядом с водосточными трубами. Не рекомендуется совмещать с глубинным водоотведением, так как в случае аварийной ситуации объем удаляемой жидкости может превысить во много раз возможности системы.

Схема устройства дренажа фундаментаИсточник bankfs.ru

При расчете подземного дренажа фундамента дома учитывают две величины:

1. Глубину промерзания почвы. Укладывать дрены нужно ниже точки, где вода в грунте превращается в лед. Замерзшая в полости трубы влага непроницаема, может разорвать стенки водовода. Показатель определяют согласно региону по СНиП «Строительная климатология», СП 131.13330.2012 или по таблице в Интернете с учетом типа грунта. Например, в Москве нулевая точка в суглинке находится на глубине 120 см. К величине нужно добавить высоту гравийной подушки 20-40 см, т.е. 120+40=160 см.
2. Глубину подошвы фундамента. Дренаж размещают ниже на 30-50 см. Если основание, например, мелкозаглубленная плита, заложено выше уровня промерзания почвы, то трубу нужно уложить согласно первой расчетной величины, т.е. на глубине не менее 160 см.

После исследования рельефа участка проектируют расположение дрен, смотровых колодцев, приемников воды, соединительных узлов (СНиП 2.06.15-85, 2.04.03-85), зарисовывают схему дренажа фундамента. Учитывают возможность слива воды в канализацию, овраг или откачку насосом в ассенизаторскую машину.

Дренажные колодцы размещают на поворотах и не далее 20 м от них, водосборные — в нижних точках участка. Уклон — 2 см на 100 см водопроводов. Диаметр труб — 110-160 мм. Рассчитывают общую длину дрен, количество соединительных элементов, расход геотекстиля, объем отсыпки для подушки.

Виды труб для дренажа

Для создания дренажных систем используют трубы нескольких диаметров:

1. 10-15 см — дренажные трубы, легкие, располагаются горизонтально в траншее
2. 50-70 см — трубы для смотровых колодцев, располагают в узловых точках, либо через каждые 10-15 м линейного участка
3. 100-150 см — кольца из бетона, асбестоцемента. Применяют для устройства сборных колодцев, устанавливают строго вертикально

С точки зрения материала, для дренажа применяют трубы:

1. Керамические — дорогие, редко используются, по составу близки к керамзитам, поглощают воду всей поверхностью через микроскопические поры. Для увеличения площади контакта, оболочку труб делают ребристой.
2. Асбестоцементные — большого диаметра, толстостенные. Применяются исключительно для сборных колодцев. Отверстия проделывают ударной дрелью, заменяют серией поперечных пропилов (абразивным кругом, УШМ).
3. Пластиковые — самые распространенные, практичные, доступные. Могут быть гофрированными, гладкостенными. Иногда не имеют отверстий, нужно высверливать самостоятельно.

План устройства кольцевого дренажа

Способы соединения проводов

Укладка

Рассмотрим пристенный глубинный дренаж. Это сложная и хлопотная конструкция, но она идеально защитит дом от любой влаги. Обычно его сооружают, если в доме есть подвальные и полуподвальные помещения, ещё при строительстве фундамента, вокруг основания дома, глубже фундамента на полметра.

Схема пристенного фундамента в разрезе хорошо демонстрирует все этапы его сооружения

По углам трубы подходят к смотровым колодцам.

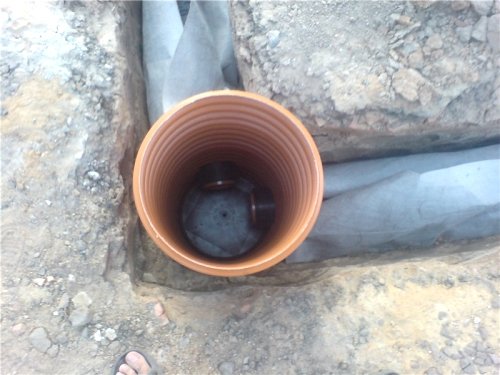

Смотровые колодцы расположены по углам пристенной системы дренажа

Отводящий воду за пределы участка коллектор врыт в наиглубочайшем месте.

Схема расположения коллектора по отношению к трубам кольцевого и ливневого дренажа

1. В вырытые глубокие траншеи насыпается песок, слоем толщиной в 15 сантиметров.

2. Затем вкладывается и расправляется геотекстиль, затем — всыпается 10 сантиметров чистого щебня. На гравий в канавы кладутся трубы с отверстиями.

3. Трубы с помощью разнообразных фитингов — тройников, углов и так далее, монтируются между собой, колодцами и собирающим коллектором.

4. Затем они тщательно засыпаются промытым гравием (10 сантиметров), края геоткани высвобождаются, натягиваются, внахлёст обматываются вокруг дрен и фиксируются проволокой или скотчем. Слой песка или щебня послужит фильтром для задержки грязи. Сверху всю конструкцию засыпают рыхлым грунтом или мостят.

5. Когда почвенные воды поднимаются, они пропитывают почву вокруг дрен и просачиваются в дрены. Там скорость течения высока, и вода мгновенно уносится в колодец. Поэтому вода никогда не достигнет фундамента.

Площадь треугольника по радиусу описанной окружности и трем сторонам

Ошибки часто допускаемые при монтаже

Если дренажная система водоотведения на участке смонтирована неправильно, она будет лишена возможности эффективно выполнять свои функции. Как минимум отвод избыточной влаги будет осуществляться в недостаточном объеме, однако неправильное устройство дренажной системы может вместо отвода избыточной воды усугубить положение. При самостоятельном проектировании и монтаже дренажа чаще всего, допускаются такие ошибки.

Устройство дренажа без разработки проектной документации и геодезических измерений

На предварительном этапе, включающем в себя обследование территории и разработку проекта, необходимо четко обозначить эксплуатационные параметры будущей системы дренажа. Уровень залегания водоносных пластов, их давление и направление движения оказывают существенное влияние на интенсивность водоотвода и глубину дренажных траншей.

При недостаточном заглублении трубы дренажная система будет постоянно переполняться, что не позволит обеспечить необходимое снижение уровня подземных вод. Укладка дрен на чрезмерную глубину или проектирование дренажа с завышенными показателями производительности не увеличит эффективность работы системы, однако увеличит материальные расходы.

Наличие проекта позволит также оптимизировать и систематизировать порядок выполнения монтажных работ, обеспечит сохранность существующих коммуникаций, позволит беспрепятственно производить строительные работы, работы, связанные с ландшафтным дизайном и другие виды работ, связанные с благоустройством участка.

Неправильный выбор уклона дренажных каналов

• при горизонтальной укладке трубы или, что еще хуже, обратном уклоне, в системе неизбежен застой. Такое положение дел не только не способствует отведению избыточной влаги, но и напротив может привести к затоплению участка;
• при чрезмерном уклоне существенно возрастает нагрузка на дренажную систему. Это чревато интенсивным заиливанием трубы и, засорением всей системы, выходом из строя отдельных деталей и узлов дренажа. Кроме того, увеличение уклона влечет за собой увеличение глубины залегания дренажных труб, что не всегда целесообразно
• неравномерность уклона вызывает чередование участков застоя с отрезками, где водоотвод происходит слишком быстро. Это лишает стабильности работу системы водоотвода и в результате выводит ее из строя.

Чтобы придать дренажным трубам необходимый и равномерный уклон профессионалы пользуются нивелирами и теодолитами, поскольку использование гидравлического или строительного уровня не обеспечивает необходимой точности измерений.

Недостаточная глубина дренажных траншей

Для снижения материальных затрат на инженерное оборудование, некоторые владельцы земельных участков пытаются сэкономить, выкапывая траншей недостаточной глубины. Следствием этого является попадание дренажных труб в зону промерзания почвы, кроме того, они не обеспечивают эффективного водоотведения от фундамента и корневой системы растений.

Такая экономия может свести на нет все преимущества дренажной системы. Чтобы избежать этого, при монтаже дренажа необходимо руководствоваться требованиями проектной документации, составленной специалистами на основании геодезических и других исследований участка.

Неправильно организованный водоотвод

Правильный отвод накопленной воды является одним из важнейших условий эффективной работы системы дренирования. При наличии в непосредственной близости оврагов или водоемов, проблема решается сама собой. Единственным условием является нахождение уровня водоема ниже стока дренажа, в таком случае избыток влаги будет самотеком сливаться в пруд или овраг. Не следует организовывать отвод в водоемы, сильно разливающиеся во время весеннего паводка или при аномальном количестве осадков. Если это произойдет, существует высокая вероятность затопления участка.

При отсутствии в непосредственной близости оврагов или водоемов, целесообразно использовать поглотительные колодцы. «Дно» такого колодца должно обеспечивать высокую проницаемость, однако не допускать подъема подземных вод в шахте. Для устройства поглотительного колодца на участке нужно провести гидрогеологические изыскания, чтобы исключить риск подтопления территории из-за него.

Если использовать поглотительный колодец нельзя, приходится установить накопительные резервуары. Наличие таких емкостей предусматривает периодическую откачку или утилизацию стоков (например, через фильтрацию и использование воды для полива или в технических нуждах). Возможности водоотведения лучше оценивать еще на этапе покупки участка, чтобы после утилизации собранных дренажом стоков не стала проблемой.

Правильное устройство дренажной системы водоотведения обеспечит на территории участка оптимальные условия для проживания. Кроме того, позволит защитить фундамент дома от вредного воздействия грунтовых вод и предотвратить появление плесени в подвальных помещениях. Особенно актуален вопрос устройства дренажа в болотистой местности, вблизи водоемов и на участках с неглубоким залеганием грунтовых вод.

Фильтрующие и накопительные колодцы

При отсутствии возможности сброса воды в естественные водосборники: кюветы, речки, пруды, ничего не остаётся, как обустроить колодец. Вариантов два: колодец с дренирующим дном и накопительная ёмкость.

Дренаж дачного участка

Вариант 1. С дренажными колодцами

Суть устройства дренажного колодца заключается в том, что попадающая в него вода фильтруется и просачивается в более глубокие почвенные слои. В системе трубного водоотвода их может быть несколько. Их располагают в начале линии, в местах поворотов, пересечений, изменения уклона или диаметра труб.

Круговой дренаж на участке со сливом в дренажные колодцы

Самодельный колодец из трубы

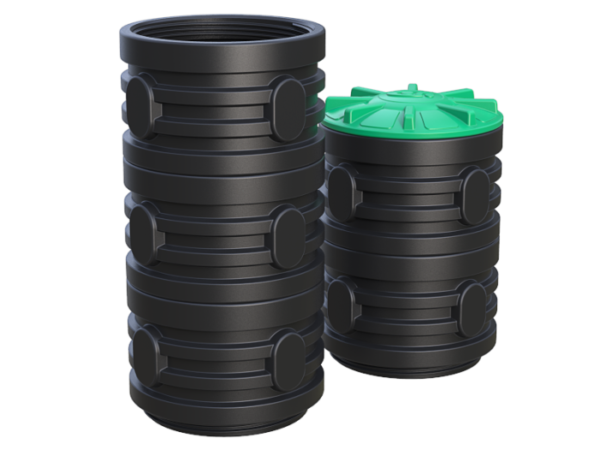

Колодец в заводском исполнении

Колодец можно соорудить из фабричных бетонных колец с перфорацией, приобрести готовое пластиковое изделие, либо отрезать кусок трубы большого диаметра, сделать в её стенках отверстия и установить в цилиндрический шурф глубиной 1,8-2 м на подготовленное щебневое основание.

Цены на популярные модели дренажных колодцев

Колодец дренажный

Вариант 2. С накопителем

Вода, которая собирается с участка, может быть как-то использована в хозяйстве: для мойки машин, разведения рыбы или раков, полива тепличных культур. Во всяком случае, если на участке подземные воды и так достигают высокой отметки, добавлять к ним ещё и поверхностные стоки нерационально.

• Вода может отводиться в уличный ливневой коллектор, канаву или просто в лес или речку. Для этой цели в систему внедряют не дренажный, а накопительный колодец. Разница между ними в том, что первый имеет проницаемые стенки и дно, а второй должен быть герметичным.
• В него устанавливают насос с поплавковым датчиком. Как только емкость наполняется выше заданного уровня, он начинает работать, сбрасывая излишки воды в водоотводный канал или расположенный подальше от участка дренажный колодец. Остальное всегда в запасе, и если нужно, вы можете использовать накопленную воду.

Ливневый накопитель с погруженным в воду насосом

• Она может очень выручить в случае необходимости пожаротушения. Либо, когда вы затеете во дворе какую-то постройку, которая потребует воды – например, для увлажнения утрамбовываемой песчаной подушки.
• В период летней засухи водный запас, за который не нужно платить ни копейки, пригодится и для полива грядок, страдающих от излишней влаги в другие сезоны. Ведь на дачах зачастую нет никакой воды кроме той, что её обитатели привозят себе для питья.

Электрические погружные насосы

Как сделать дренажную систему своими руками — технология строительства

Стоит понимать, что чем больше влаги скапливается у вас на участке тем негативнее это сказывается на ваших постройках, а также на растениях, которые растут у вас в саду. Стоит отметить, что грамотно выполненная дренажная система — это путь к долговечной и комфортной жизни ваших строений, ведь когда на участке нет дренажа, а часто идут проливные дожди это может вызвать даже заболачивание почвы, что может вызвать деформацию вашего фундамента.

Кроме этого, применение дренажной системы позволит более рационально использовать септики, которые используются на вашем участке для очистки воды, которая поступает из вашей канализации, т.к именно использование септика позволит осуществлять очистку воды сначала в резервуаре септика, а потом уже на аэробных полях, куда вода попадает и с септика и с дренажной системы (колодца сброса воды), а потом уже очищается с помощью грунтовых вод.

Таким образом использование дренажной системы с аэробными полями позволит вам не нарушать экологическую обстановку вашего участка, а наоборот поддерживать ее в чистоте.

Итак, чтобы избежать таких последствий давайте разберемся, как отводить воду от дома с помощью постройки дренажной системы, но обратите внимание что в данной статье мы рассмотрим систему поверхностного дренажа (ливневой канализации) и затронем тему глубинного дренажа. Также про дренаж можете почитать тут, а про дренаж фундамента я писал здесь

Также про дренаж можете почитать тут, а про дренаж фундамента я писал здесь.

Технология постройки дренажной системы своими руками

Итак, в этом уроке мы рассмотрим установку системы поверхностного дренажа, которая поможет справиться с осадками, а также с некоторым количеством талых вод на участке, то есть мы рассмотрим постройку своими руками систему поверхностного водоотвода.

Для работы нам потребуется:

Сначала нарисуем схему общего плана водоотведения, схему можно сделать самому, а можно и заказать тогда вам подробно распишут и расскажут, как сделать систему поверхностного дренажа. На схеме поверхностного дренажа обычно отмечают следующие элементы:

1. Линии водоотводных потоков,
2. Водоприемники,
3. Пескоуловители,
4. Дождеприемники,
5. Водопроводные трубы,
6. А также масштабы и углы уклонов этих систем.

Схему дренажной системы вы можете посмотреть на картинке ниже.

Обратите внимание, что на схеме также представлены углы наклона труб именно, это является чуть ли не главным в монтаже поверхностной дренажной системы. Таким образом нужно определиться, что вода должна течь со стороны склона к выгребной яме или канализационной системе

В конце линии необходимо установить пескоуловитель, куда мы будем устанавливать дренажную трубу.

Обратите внимание, что устанавливать канализационные трубы необходимо на расстояние не ниже 80 см, т.к именно в этом месте находится линия промерзания грунта и ваша труба уже весной будет готова к работе, т.к именно весной на крыше располагается огромное количество снега и начинают идти дожди. Огромное внимание уделите установке точечных дождеприемников — они должны располагаться близко к устройству приема дождевой воды, т.к это позволит предотвратить разбрызгивание воды

Огромное внимание уделите установке точечных дождеприемников — они должны располагаться близко к устройству приема дождевой воды, т.к это позволит предотвратить разбрызгивание воды

Разновидности дренажных систем

1. Дренажная система с поверхностным дренажем,
2. Дренажная система с глубинным дренажем,
3. Система которая объединяет первый и второй варианты.

Вариант создания таких дренажных отверстий предотвратит вымывание плодотворных слоев почты и позволит сконцентрировать воды в этих отверстиях.

Устройство глубинного дренажа

Глубинный дренаж является механизмом, который способствует отведению грунтовых вод, которых собралось излишнее количество в сточную канаву образец устройства глубинного дренажа можете посмотреть на слайде ниже.

Как сделать дренажную систему своими руками – технология строительства Эксклюзивная методика по возведению дренажной системы на даче своими руками всего за несколько дней. Советы от профессионалов + обучающее видео.

Отзывы об утеплителях кровли

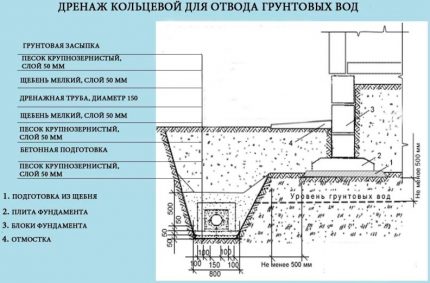

Строительство кольцевого дренажа

Чтобы понизить общий уровень грунтовых вод в песчаном грунте, на расстоянии 5-8 метров от стен дома устраивают кольцевой дренаж.

Кольцевой дренажИсточник ecoterem-spb.ru

Устройство кольцевой осушительной системы включает:

1. Прокладку траншей. В наиболее сухой период года, например, в конце лета, размечают трассу колышками со шнуром или леской. Выкапывают на расчетную глубину каналы с вертикальными стенками. Контролируют величину уклона строительным уровнем или нивелиром. Диаметр расширений под колодцы должен быть шире на 20-30 см.
2. Подсыпку на дно траншеи песка толщиной 15-20 см.
3. Укладку геотекстиля. Совмещают середину полотна с осью канала. Края закрепляют на стенках.
4. Засыпку щебневой подушки. Толщина слоя — 30 см. В центре устраивают продольное углубление под дрены.
5. Укладку дренажной трубы. Стыки соединяют фитингами, хомутами.
6. Подсыпку щебня. Он должен равномерно окружать водовод.
7. Укладку геотекстиля по верху щебеночной засыпки. Полотнища заворачивают внахлест.
8. Установку в расширения ревизионных колодцев. Соединяют с трубами дренажа муфтами, заглушают незадействованные отверстия.
9. Утепление пространства между стенками колодца и землей керамзитом, пенопластом или щебнем.
10. Вывод трубы в общую ливневую канализацию, дренажный колодец. Если расположить приемный резервуар в самой низкой точке участка, вода будет попадать туда по естественному уклону без задействования насоса.

Один раз в 2-3 года систему промывают водой под напором через смотровые колодцы. Кольцевой дренаж эффективен при правильном расчете и выборе схемы прокладки линий.

Виды дренирования

Разобравшись с типами дренирования, рассмотрим его популярные виды. Каждый имеет свои достоинства и недостатки. Выбирая способ обустройства, это обязательно надо учитывать.

Пристенный дренаж

Эта конструкция создается вдоль периметра фундамента. Если в доме есть подвал либо цокольный этаж, лучше сделать именно такой водоотвод. Конечно, правильнее предусмотреть его еще на стадии строительства, когда только возводится фундамент и область вокруг него не засыпана.

Если же дом уже давно возведен, пристенное дренирование также вполне реально создать, однако понадобятся масштабные земляные работы.

Особенности обустройства пристенного дренажа:

• В выкопанные области кладут трубы, они должны вести к смотровым колодцам от углов.
• Нижняя грань оборудования должна примыкать к конечному резервуару, который ведет за участок.

Кольцевой (траншейный) дренаж

Этот вид дренирования обустраивается дальше от фундамента, чем пристенный. Необходимо отступить 2-3 метра от здания, и тогда производить работы. Кольцевое дренирование применяют в основном на глинистых почвах, поскольку там его достаточно просто создать и использовать. Если в доме нет подвала или цоколя, эта система будет лучшим вариантом.

Особенности обустройства кольцевого дренажа:

1. Глиняным замком разграничивают фундамент и конструкцию водоотвода.
2. Такой вид дренирования следует создавать глубже, чем самая нижняя точка фундамента.
3. Водоотводные изделия следует поместить на слой щебня или мелкого камня, поскольку эти материалы хорошо пропускает воду.

Расчет антенны Inverted V для КВ (1-50МГц)

Печь на отработанном масле: варианты изготовления устройства своими руками

Дренажная система вокруг дома: устройство дренажа в двух вариантах исполнения

Каналы для отвода воды могут прокладываться двумя основными способами. При открытом варианте расположения нарушаются эстетические характеристики окружающего ландшафта. Поэтому в большинстве случаев прибегают к устройству глубинных систем, когда перфорированные трубопроводы зарываются в землю.

Трубопроводы предполагается прокладывать рядом с фундаментом

Статья по теме:

Преимущества открытых сетей

Достоинства систем с открытыми каналами для осушения грунта следующие:

• отвод является поверхностным, поэтому не требует проведения трудоемких работ;
• при устройстве каналов не нужны дополнительные элементы, что позволяет избежать лишних расходов;
• система эффективна при использовании на глинистых почвах.

Задекорированный камнями дренаж открытого типа

Достоинства глубинных сетей

Основной плюс закрытых сетей заключается в скрытой укладке элементов, то есть через какое-то время после завершения работ не остается никаких следов. Можно заниматься дизайном ландшафта без ограничений. Однако подобные системы плохо эффективны при наличии глинистого грунта, расположенного рядом с поверхностью.

Представлена классическая схема укладки трубопроводов

Зачем нужен дренаж

Ответ «чтобы осушать территорию и не превращать ее в болото» верен, но не дает полного представления о важности этой инженерной конструкции. Она экономит деньги, силы и нервы владельцев загородных участков

Рассказываем как.

• Переувлажненная почва ведет гибели растений. Пышные разноуровневые цветники или миксбордеры в таких условиях недолго радуют своей красотой. Склонившие бутоны цветы портят внешний вид сада, что приводит к тратам на новые саженцы и семена.
• На участках с сильным уклоном дожди смывают плодородный слой почвы. В этом случае на красивый благоухающий сад тоже не стоит рассчитывать.
• Страдают от обильных грунтовых вод ленточный и плитный фундаменты. И грибки в подвале не самое страшное, к чему приводит отсутствие дренажа. При промерзании почва будет выдавливать фундамент, что приведет к появлению трещин на стенах. То же происходит и септиком. Чем это грозит, несложно представить.
• Поплывший фундамент— это также история про неправильное устройство дренажной системы или ее отсутствие. Решать этот вопрос все равно придется, если вы хотите жить в комфорте.

Отсюда несложно сделать вывод, когда без дренажной системы не обойтись. Она нужен, если:

Советы по выбору

Для глубинного дренажа наиболее востребованы в гражданском строительстве двухслойные гофрированные трубы из полимерных материалов с дополнительной фильтрующей оболочкой. И такой же профиль, но без обмотки из геотекстиля, используют для обустройства ливневой канализации закрытого типа.

Внутренние стенки имеют гладкую поверхность, что обеспечивает высокую самоочищаемость и не создает предпосылок для заиливания горизонтальной части системы дренажа.

Для прокладки на участках с обычным режимом эксплуатации (отмостка, газоны, пешеходные дорожки) достаточно кольцевой жесткости класса SN4, SN8.

Наглядно про выбор дренажных труб смотрите в следующем видео:

Заключение

От правильно спроектированной и смонтированной системы глубинного дренажа и ливневой канализации зависит долговечность и прочность фундамента, отсутствие воды в подвале в сезон дождей и таяния снега, нормальная увлажненность участка и «здоровье» зеленых насаждений. Поэтому водоотведением и дренажем должны заниматься специалисты.

Блоки ФБС: размеры и характеристики универсального строительного материала

Отличия антенны Харченко от Туркина

Н. Туркиным была предложена конструкция, которая работает по принципу волнового канала. Внешне она представляет собой 6 колец разного диаметра: от меньшего к большему, закрепленные на горизонтальной рейке, которая выполнена из диэлектрического материала. Этот вариант исполнения обладает большим, чем у антенны Харченко, коэффициентом усиления и способен работать на большом удалении от источника сигнала.

Такой многоэлементный механизм требует точного расчета диаметра колец и расстояния между ними, тщательного соблюдения этих размеров при сборке, что является непростой задачей. Также обязательным условием является точное направление конструкции на передающую вышку. Небольшие неточности при расчете и сборке конструкции, предложенной Харченко, незначительно влияют на параметры готовой антенны.
