Планировка мансарды от а до я: разбираемся по пунктам

Разработка индивидуального проекта

В собственном доме хочется создать максимальную уникальность. Как в случае выбора собственной формы, так и при использовании одной из нижеприведенных схем, владельцу во избежание проблем нужно сделать четкий план постройки. Требуется подогнать общие чертежи под свой дом, произвести перерасчет параметров с учетом новых материалов. Для успеха соблюдайте следующие советы, рассказывающие, как сделать проект правильно:

• Создайте мансарду такой высоты, чтобы можно было не только находиться в сидячем положении, хранить вещи, но и спокойно ходить. Особенно актуально в случае жилого пространства.
• Соблюдайте размеры чердака. Не делайте его чересчур большим, иначе здание будет выглядеть некрасиво.
• Не используйте широкие скаты крыши, иначе будут перекрываться окна и комнаты станут затемненными.
• Стропильная система мансардной крыши требует чертежи. Не экономьте время на наглядном плане, он поможет при постройке.

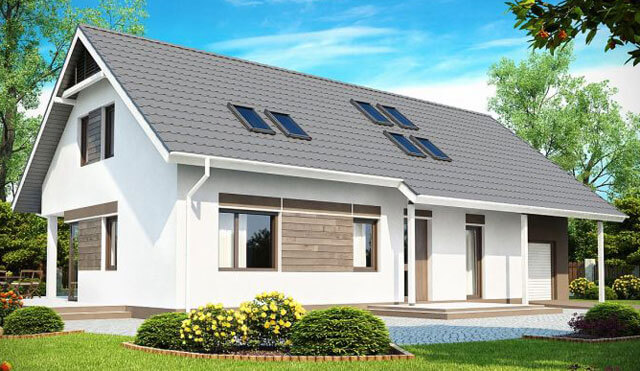

Фотогалерея – дом с мансардной крышей

Мансардное помещение под крышей с прямыми скатами

Это наиболее простой способ, как можно обустроить мансардную кровлю. Он предполагает, что нижнюю часть ската в форме прямоугольных треугольников закрепляют вдоль несущих стен. При этом одна из боковых сторон геометрической фигуры является каркасом для стен обустраиваемого чердачного помещения. Верхнюю часть крыши путем применения затяжки соединяют висячими стропилами.

При проектировании двускатной крыши стандартного вида для мансарды необходимо учитывать ряд параметров, среди которых:

1. Климатические особенности региона, в том числе ветровая и снеговая нагрузка.
2. Вес материала для покрытия кровли.
3. Масса стропильной конструкции.
4. Вес материалов, которые будут задействованы в создании кровельного пирога.
5. Нагрузка, оказываемая всеми внутренними элементами чердачного помещения.

Что собой представляет двухскатная крыша?

Двухскатная крыша по-другому ещё называется щипцовой, и собирают её из двух скатов (отсюда название «двухскатная»), направленных в противоположные боковые стороны дома, которые соприкасаются в верхней части и оформляются здесь коньком. Такой вариант крыши благодаря строению — отсутствие заломов и ендов — эффективно защищает здание от разрушительного воздействия осадков.

Торцевые щипцовые (отсюда второе название этих крыш — «щипцовые») стенки крыши образуют треугольник, конфигурация которого зависит от наклона скатов. Чем больше угол наклона, тем выше получается мансарда. Различают следующие варианты двухскатных крыш:

1. Крыша с углом наклона ската в 45 градусов (классика жанра), такая стропильная система хороша для строения в 6—8 м ширины. Она наиболее распространена в центральной части России.
2. Крыша с наклоном ската в 60 градусов (верхний коньковый угол острый) позволяет сделать мансарду с высоким потолком. Этот достаточно затратный вариант используют при ширине дома менее 6-ти метров.
3. Двускатная ломаная крыша с разными углами наклона скатов, например, один скат с наклоном в 30 градусов, другой — в 60. Это бюджетный вариант мансардной крыши, идеально подходящий для строений меньше 6-ти метров шириной.

Виды стропильных систем для двухскатной крыши

Лунный календарь для комнатных растений и цветов в феврале

Правила перепланировки

Строительство нового жилища с нуля предполагает наличие готового проекта обустройства всего дома, в том числе и мансарды. Необходимость оборудования или перестройки мансарды в уже давно построенном доме требует соблюдения некоторых правил.

• Перепланировка требует серьёзного подхода, так как существуют определённые строительные нормативы и правила. Схема, составленная перед началом работ, на которой будет отмечены несущие конструкции и перекрытия, значительно облегчит задачу. Второе, что нужно указать на схеме – это наличие окон, или места их возможного устройства. И третья важная задача, без которой не обойтись – утепление и наличие необходимых коммуникаций;
• Тип крыши. Не каждая разновидность и конструкция крыши позволяет использовать обустроенное чердачное помещение в качестве жилого этажа.

  Схема устройства крыши мансардного этажа

  Для обустройства не годятся чердаки под крышами, угол наклона которых меньше 35о. Ломаные двускатные с фронтонами, вальмовые или полувальмовые для этой цели подходят как нельзя лучше, если горизонтальные балки размещены не слишком низко;

• Скошенные стены. Из-за скоса крыши стены мансардного этажа получаются разновеликими. На скошенной стороне нет возможности поместить любую стандартную мебель, зато эту особенность можно превратить в достоинство, если воспользоваться нехитрыми советами:
  • Мебель для углов можно сделать под заказ в таком варианте, чтобы задние её стенки повторяли изгибы угла;
  • Закрыть углы вертикальной стенкой парапетом, за которым можно спрятать места для хранения, радиаторы и прочие коммуникации. Рациональное использование углов особенно актуально для небольшой дачи, размером 6х6, 6х9 или 8х6, где желательно максимально увеличить полезную площадь комнат.

    Планировка мансарды и первого этажа в коттедже 8х6

    Высота парапета напрямую зависит от типа крыши и её уклона;

  • Зрительно увеличить площадь и максимально использовать площадь помогут полки, установленные по углам;
  • Под низкой частью стены можно расставить мебель для сна и отдыха или невысокие шкафчики.
• Поперечные балки – помеха или особый стиль. Если позволяет высота, потолочные балки можно закрыть и сделать потолок ровным и привычным. Но необязательно с этим спешить: удачно вписанные в дизайн именно балки могут создать особый колорит мансардного помещения. Создать контраст или особый стиль;
• Особенность расположения окон:
  • Окна для крыши имеют особенную мансардную конструкцию со специальной системой поворота для открывания, но если уж перепланировка грандиозная, можно немного срезать часть кровли, что позволит установить обычные окна и приделать небольшой балкончик;

    Варианты интерьера и расположения окон на мансардном этаже

  • Более дорогостоящий, но и более эффектный вариант совмещения окна для крыши с балконной дверью;
  • Фронтон чердака, если таковой имеется также можно отодвинуть внутрь помещения, создав этим крытую террасу или балкон. Использование современных материалов даёт возможность превратить фронтон и часть крыши в роскошное панорамное окно;
  • Маленькие окна мансарды зрительно увеличивают за счёт длинных лёгких занавесок, а недостаток освещения компенсируют светлой окраской стен и мебели.

Навигация

Этапы строительства двухскатной мансардной крыши своими руками

На первый взгляд функции крыши очевидны — это защита от атмосферных осадков, ветра, холода. Однако, это также возможность увеличить полезную жилую площадь за счет мансардного помещения. Даже в собственном доме квадратные метры никогда не бывают лишними, поэтому не стоит опрометчиво пренебрегать возможностью оборудовать полноценную комнату или дополнительную спальню, не подвергая опасности семейный бюджет.

Мансардная двускатная крыша известна уже очень давно, сначала помещения под ней использовались только для проживания прислуги, хранения вещей. Конечно, условия проживания, которые давала такая конструкция,нельзя назвать комфортабельными — ни отопления, ни окон, низкий нависающий потолок. Однако, архитекторы стали искать способы, как использовать это пространство рационально. И, надо признать, их нашли, так как сейчас двухскатная крыша с мансардой по уровню удобства ничуть не уступает остальным жилым помещениям, особенно, ведь при разумном подходе можно обеспечить стандартную высоту потолка, окна нормального размера и комфортную температуру.

Бюджетная или брендовая мясорубка — делаем правильный выбор

Отправляясь в магазин за мясорубкой определитесь что именно вам нужно. Если вы планируете с ее помощью готовить фарш для котлет, пельменей или зразов, то вам вполне подойдут бюджетные модели отечественного производителя. Если у вас дома есть кухонный комбайн, то бюджетная модель мясорубки также отлично подойдет.

Ну а если вы любите хорошую и качественную технику, обратите внимание на мясорубки фирмы Moulinex. К примеру, одна из моделей под название Moulinex DRA включает в своей комплектации решетку с крупными отверстиями и насадку кеббе

Если у вас небольшая семья, то присмотритесь к мясорубке Moulinex Е12. А вот если у вас в планах есть переработка большого количества мяса, вам подойдет мясорубка Moulinex DR7. Кстати, в такой мясорубке есть специальная насадка, предназначенная для изготовления узорного печенья.

Если вам по душе немецкое высокое качество, вам подойдут мясорубки от компании Braun. К примеру, модель Braun G1300K укомлектована решетка-ножами, а также насадкой кеббе.

Строительство ломаной крыши своими руками

Стропильные фермы можно собирать на земле. Но тогда для их доставки на крышу понадобится грузоподъёмная техника, которой индивидуальный застройщик располагает далеко не всегда. Поэтому в частном строительстве стропильная система преимущественно возводится прямо на месте:

1. Верхний обрез наружных стен застилается рубероидом, после чего на них укладывается мауэрлат. Если он состоит из нескольких коротких брусьев, они должны соединяться косым прирубом и скрепляться болтами. К стене мауэрлат можно крепить анкерными болтами диаметром 12 мм, но лучше заранее вмуровать в стену шпильки того же диаметра. В любом случае крепёж должен быть внедрён в кладку на 150–170 мм. Также иногда вмуровывают отожжённую проволоку диаметром 3–4 мм, при помощи которой брус обвязывают.

2. Далее укладывают балки перекрытия. Их концы опираются на наружные стены и скрепляются с мауэрлатом скобами или уголками. Если балки опираются и на внутренние стены, те также должны быть застелены рубероидом.

3. Отступив влево и вправо от середины балки расстояние, равное половине ширины мансардного помещения, устанавливают стойки. Те должны располагаться строго вертикально, поэтому их сначала нужно «прихватить» гвоздями и только после выравнивания по отвесу или уровню закрепить окончательно. В качестве крепежа используются деревянные накладки и специальные уголки.

4. Установив обе стойки, завершают создание П-образного элемента путём монтажа верхнего ригеля (он играет ту же роль, что в обычной стропильной системе затяжка). Ригель скрепляется со стойками при помощи фасонных уголков.

5. По обе стороны от П-образного элемента устанавливают боковые стропила. Для установки на мауэрлат в нижнем торце у них должен быть вырезан паз, который обеспечит надёжность соединения. Каждая стропильная лага крепится к мауэрлату скобами.

6. В том случае если длина боковых стропил превышает максимально допустимую для выбранного сочетания сечения бруса, нагрузки и межстропильного шага, под них следует установить подкосы. Кроме того, для усиления стропильной конструкции могут применяться схватки и дополнительные стойки.

7. Закончив работы на нижнем ярусе, переходят к верхнему: на П-образный элемент устанавливают коньковые стропила. Место, где они упираются друг в друга, должно быть скреплено болтами (вместо шайб часто применяют стальные пластины) или стальными накладками.
8. Далее место стыка коньковых стропил (коньковый узел) и середина ригеля П-образного элемента связываются вертикальным брусом — бабкой.
9. Завершив строительство одной стропильной фермы, переходят к следующей. Фермы возводятся в таком порядке: сначала крайние, между которыми натягиваются нити, затем по этим нитям — промежуточные.

10. В завершение фермы связываются горизонтальными прогонами.

Последующие манипуляции с ломаной крышей — монтаж кровельного настила и утеплителя — ничем не отличаются от производимых на обычной крыше:

1. Стропила застилаются гидроизоляционной плёнкой, которая фиксируется контробрешёткой (доски, набиваемые сверху на стропила параллельно им).

2. На контробрешётку поперёк стропил набивается обрешётка.

3. Монтируется кровельное покрытие.
4. В межстропильное пространство устанавливаются плиты утеплителя, после чего стойки обшиваются досками или гипсокартоном.

Контробрешётка обеспечивает наличие продуваемого зазора под кровельным материалом, благодаря которому исключается конденсация на нём пара (влага будет удаляться сквозняком). Если в качестве гидроизоляции применяется паронепроницаемая плёнка, то между ней и утеплителем тоже должен быть зазор.

Зазоры должны быть продуваемыми: в карнизе и под коньком необходимо оставить отверстия, которые обеспечат циркуляцию воздуха.

Если сечения отверстий не хватает (при проектировании выполняется отдельный расчёт для кровельной вентиляции), на крыше устанавливают устройства для улучшения циркуляции — аэраторы.

Разнообразие конструкционных решений двускатной крыши с мансардным этажом

Несмотря на то, что конструкция двухскатной крыши с мансардой относится к традиционным решениям, существует несколько ее исполнений:

1. Классический вариант. Двускатная крыша с мансардой имеет треугольную форму, которая образуется стропильными ногами и балками перекрытий. Считается наиболее простым решением, поскольку количество необходимых материалов минимально. Стропильную систему усиливают стойками, смещенными к краям, и высокой затяжкой. Недостаток данного варианта заключается в том, что наклон скатов, равный 40-45 градусам, исключает возможность сделать высоту потолков комфортной. Кроме этого, у конца стропильных ног наблюдается значительная потеря свободного пространства.
2. Крыша с асимметричными скатами. Конек такой двухскатной кровли можно смещать, скаты разрешается делать с разными уклонами и длиной. Стропильная система в данном случае более сложная, что забирает у помещения полезную площадь. Невзирая на то, что дом с двускатной мансардной асимметричной крышей смотрится эффектно, помещение под кровлей не получится просторным.
3. Вариант с ломаными скатами. Является рациональным способом обустройства мансарды. Такая крыша обладает формой классического пятиугольника, образованного за счет скатов с изменяемой величиной наклона. В верхней части угол равен только 10-20 градусов, а в нижней – 40 — 45 градусов. Усиливают стропильную конструкцию стойками, ригелем и иногда укосами. Подобное изменение угла позволяет достаточно эффективно использовать пространство под кровлей с целью устройства помещения.
4. Полувальмовая крыша. Она считается переходным вариантом между кровлями —  двухскатной и вальмовой — ее фронтон делают в форме трапеции. По причине наличия скошенных элементов мансарда с полувальмовой крышей получает защиту от косо идущего дождя и сильного ветра. Внешний облик дома с такой кровлей получается привлекательным.

Особенности мансард

Мансарда – это помещение, которое находится непосредственно под крышей. Ее фасад частично или полностью образован поверхностями кровли (согласно СНиП 2.08.01-89).

Она является полноценным жилым этажом, здесь может быть одна или несколько комнат в зависимости от параметров конструкции.

Особенностями мансардных кровель является не только особая конструкция стропильной системы, но и необходимость детального продумывания остальных аспектов – утепления, влаго- и пароизоляции и т. д. Так как из-за мансарды нагрузка на фундамент и стены самого здания обычно возрастает, то преимущественно все ее элементы строятся из легких материалов. То есть для создания стропильной системы рекомендуется использовать дерево, в качестве утеплителя применяются легкие варианты материалов.

Мансардная крыша

Мансарда может иметь внушительные размеры и занимать всю площадь здания, но в пределах его стен. Иногда она обустраивается только на части перекрытий, а далее задние закрывает обычная крыша.

Плюсы и минусы мансарды

Очень часто мансарда используется в индивидуальном строительстве, ведь это возможность увеличить жилую площадь дома, сделать его теплее (потери тепла через крышу снижаются в среднем на 7-9%). А затраты на обустройство мансарды будут гораздо меньше, чем на строительство полноценного этажа.

В целом, построить мансарду не очень сложно и можно справиться с задачей самостоятельно. Главное – правильно рассчитать ветровую, снеговую и другие виды нагрузки.

Мансардная крыша с жилым чердачным помещением

Материалы

Лучший материал для стропильной системы — кедр, легкий, прочный и стойкий к гнили. Однако на практике куда чаще используются более дешевые: ель, пихта и сосна. У всех нагруженных элементов стропильной системы (стропильных ног, ригелей и стоек) должны отсутствовать пороки древесины, влияющие на прочность:

• Крупные выпадающие сучки;
• Косослой (отклонение направления волокон от продольной оси бруса);
• Косые трещины;
• Гниль.

Типичное сечение лежней и стоек — 100х50 мм. Сечение стропил определяется их длиной и шагом между стропильными ногами: чем он больше, тем большая нагрузка ложится на отдельный брус. Подобрать оптимальное сечение стропила можно по таблице строчкой ниже.

Таблица подбора сечения стропила в зависимости от длины и шага.

Обрешетка, контробрешетка, утепление

После монтажа стропильной системы двускатной крыши делается обрешетка. Ее шаг, а также наличие контробрешетки зависит от кровельного материала и наличия слоев гидро-, тепло- и звукоизоляции. Для мансарды, которая будет использоваться как жилое помещение, такие слои обязательны. Исключением могут быть лишь постройки в южных регионах, где холодной погоды практически не бывает.

Чтобы защитить обитателей мансарды от холода и сырости необходимо сделать так называемый кровельный пирог. Утепляющий слой, например минеральная вата, при соприкосновении с водой теряет значительную часть своих теплоизолирующих свойств. А если в намокшем состоянии она замерзнет, то впоследствии просто рассыплется, став совершенно непригодной.

Обрешетка двускатной кровли

Диван на кухню своими руками

Телефоны

В данной организации на достаточно высоком уровне организована работа абонентского отдела. Большое количество телефонов распределены на определенные категории, потому проблем с поиском нужного сотрудника не возникает. Разного плана вопросы нужно решать по следующим контактам:

• Аварийная водоканала Щелково – +7(496)566-94-62;
• Официальный помощник директора – контакт +7(496)566-94-62;
• Отдел по налаженным связям с населением – +7(496)562-82-45;
• Управление рабочими процессами в городе – +7(903)173-68-60. Для жителей частных домов – +7(496)566-58-52;
• Кадры – +7(496)562-15-11;
• Контракты – заключение и расторжение – +7(496)566-44-31.

Звонить или посещать отделение организации нужно исключительно в рабочее время. В настоящее время компания работает с 8 до 16 часов. Каждый день организация закрывается на обед с 12 до 13 часов. Аварийная служба работает круглосуточно.

Технология монтажа двускатной кровли

Подготовив все требуемые материалы и инструменты, можно переходить к непосредственному монтажу. Двухскатная крыша с мансардой начинает строиться с укладки мауэрлата. Для этого брус с сечением 10-15 см закрепляется на вершине стен по периметру с помощью анкерных болтов или обвязки. Монтируется лежень, а затем укладываются балки перекрытия, шаг их монтажа равен шагу установки стропил, то есть через каждые 60-120 см. Чтобы удобно передвигаться на высоте, рекомендуется соорудить временный настил, который для безопасности должен быть надежно зафиксирован. Следующий шаг – это подготовка опоры под конек

Для этого к лежню крепят стойки с помощью уголков с шагом в 150-200 см, важно соблюдать ровность установки, проверить наклон можно уровнем и отвесом. Когда все стойки установлены, сверху на них монтируется коньковый брус

Важно! В том случае, если для длины строения недостаточно одной длины конька, то стыковать брусья следует только на стойках металлическими скобами, и не в коем случае не на весу.

Когда основа кровли подготовлена, можно приступать к монтажу стропильных ног. Выполняются они из доски с сечением от 5 см. Устанавливаются стропила в распилы, сделанные в мауэрлате. Это придает всей конструкцию максимальную прочность. При необходимости ставятся подкосы под каждую стропильную ногу, а также монтируются затяжки.

Когда кровля полностью собрана, надежно зафиксирована и произведена зашивка фронтонов, можно переходить к настилу обрешетки, а также последующей укладки кровельного материала. Таким образом самостоятельный монтаж мансардной крыши считается завершенным. Однако, впереди еще много работы по утеплению кровли и внутренней отделки мансарды.

Видео по теме:

В заключении

Сборка

В большинстве случаев строительство мансардной крыши начинается с устройства мауэрлата

Важно строго горизонтальное положение, параллельное, надёжное крепление его брусьев

Стропильная конструкция мансардной крышиИсточник kryshagid.ru

Для монтажа стропильной системы практикуется два варианта: элементы стропильной системы на земле собираются в фермы, поднимаются и устанавливаются готовыми. Или всё по отдельности собирается наверху – «по месту», соблюдая порядок действий:

• Укладываются балки перекрытия. При этом учитывается шаг стропильной системы и возможность для устройства лестницы.
• Сразу настилается черновой потолок, или временный настил для безопасной работы.
• Монтируются стойки. Устраиваются временные раскосы, чтоб удержать их в вертикальном положении. На стойки укладываются прогоны.
• Поверх прогонов укладываются затяжки.
• Монтируются нижние стропила.
• Временные раскосы меняются на постоянные ветровые связи в продольном положении.
• Устанавливаются верхние стропила.
• Выставляется каркас для фронтона, с учётом конструктива организуются проёмы для: окна, балкона, предусматриваются другие варианты.
• Далее по стропилам укладывается кровельная мембрана, и прижимается к ним контробрешёткой – брусками сечением 50х50 мм. Для организации вентиляционного зазора. Это подготовительные мероприятия для утепления. Провести их нужно именно на этом этапе. Пропустить – огромное упущение.
• На контробрешётку набивается обрешётка, с соответствующим кровельному покрытию шагом.
• Монтируется кровельное покрытие, его доборные элементы: ветровые доски, конёк.

Один и тот же дом может выглядеть по-разному и иметь разную полезную площадьИсточник 1dom.kz

Об особенностях расчета мансардной крыши в видео:

Рекомендации, которые лучше знать в начале пути

Точно по такому же принципу монтируется мансардный этаж с двухскатной крышей. Причём его устройство еще проще – все стропила сплошные.

Далее предстоит утепление крыши. Конечно, его можно делать снаружи, до монтажа мембраны, обрешётки и кровли. Но безопасней изнутри – не будет угрозы осадков и работы выполняться более тщательно, ведь от этого зависит успешная эксплуатация.

Утеплитель изнутри помещения защищается пароизоляционной плёнкой. А между ней и внутренней отделкой обязательное устройство вентиляционного зазора – внутренняя отделка не монтируется непосредственно на стропила. Для неё специально, так же как снаружи для обрешётки, набивается контррейка, или устраивается каркас.

Заключение

Мансардная крыша – это отличное решение, позволяющее увеличить полезную площадь дома без значительного увеличения затрат на его возведение. Решений для возведения мансардного этажа существует достаточно много – они могут быть как типовые, так и разработанные для определенного дома. Но в любом случае, монтаж мансарды требует профильных знаний и эту работу должны выполнять профессионалы.

Определение конструктивных размеров

Длину стропильных брусьев можно определить без вычислений. Для этого:

• В центре фронтальной стены вертикально устанавливают временную опору с привязанным шпагатом на предполагаемой высоте конька крыши;
• Шпагат отводят к углу дома, таким образом, определяя величину ската крыши. Добавляют к этой величине 60 см на карнизный свес и получают размер стропильной балки.

Расчетные размеры висячей стропильной конструкции двухскатной крыши для дома с шириной 6 м указаны на чертеже.

Определяем количество стропильных арок. Для этого:

Делим

длину

строения на

расстояние

между опорами. Для небольшого загородного дома

оптимальный шаг

установки стропил –

1 м

• . Если длина дома — 8 м, то количество арочных конструкций составит:

8/1 + 1 = 9, а расстояние между ними: 8/9 = 0,9 м.

Поэтапность монтажа двухскатной крыши с мансардой

При необходимости сэкономить на строительстве оптимальным выбором станет возведение дома с двускатной крышей и мансардой. Своими руками такой тип кровли можно сделать за несколько недель, а бригада профессионалов справится гораздо быстрее.

Поэтапно работа выполняется следующим образом:

1. Выполняют укладку нижних балок. Их не используют лишь тогда, когда имеется деревянное перекрытие.
2. Далее устанавливают стойки – «скелет» мансарды. Их фиксируют скобами или шипами и для большей устойчивости подпирают временными раскосами.
3. Потом приступают к установке мауэрлата – на этот элемент крепят ноги стропил, изготавливаемых из прямых досок без сучков.
4. Сначала стропильные ноги монтируют у фронтонов, а потом по всей протяженности стен с интервалом 60-120 сантиметров. Эта величина зависит от ширины теплоизоляционного материала и веса кровельного покрытия.
5. Укладывают слои гидро- и пароизоляции, обрешетку и контробрешетку. Когда мансардное помещение планируется делать жилым, его утепляют минватой на базальтовой основе, пенопластом или эковатой.
6. Обшивают любыми пиломатериалами фронтоны и свесы, а полученную поверхность покрывают, например, еврошифером или ондулином.

В результате мансардный дом с двухскатной крышей позволяет увеличить площадь для проживания в нем примерно в 1,5 раза.

Коротко о главном

Требуемые расчеты

Чтобы при конструировании мансарды не допустить ошибок, важно провести ряд предварительных расчетов. В зависимости от выбранного типа стропильной системы и вида кровли, они могут отличаться

Проще всего воспользоваться какой-либо специальной программой, но можно попытаться сделать все расчеты вручную.

Важно определить площадь итоговой кровли, размеры мансарды, ширину перекрытий. Расчет производится на основе следующих данных:

• длина и ширина дома;
• объемы осадков в зимний и летний период (это поможет выявить требуемый угол ската крыши);
• ширина стыков между частями перекрытий.

Пример расчета шага стропил в программе «Стропила 1.1»

Рассмотрим пример расчета: длина дома – 12 м, ширина – 3 м. Количество осадков в данной местности сообщает, что требуемый угол наклона кровли должен быть около 40 градусов. Расчет производится по формуле Нк = L х tgА, где Нк – нужная высота, L – ½ ширины строения, tgА – тангенс угла. Итого: Нл = 3/2 х tg40 = 1,26. Значит, рекомендуемая высота крыши должна составлять 1,26 м.

Треугольная схема

Это самый простой, пусть и не самый лучший способ создания. Благодаря отвесным скатам крыши снег почти не остается на ней, вследствие чего нагрузка уменьшается. Но в то же время жилого места становится меньше. Особенности и правила возведения треугольной мансарды:

• Опора — мауэрлат. На него переносят вес стропил, наклонных по виду.
• Верхняя часть опор крепится к левому и правому прогонам.
• Применяются и висячие стропильные арки, необходимые для потолочной части.
• При использовании висячих стропил и условии, что они являются основой для пространства длиной более чем 3 метра, используется подвеска. Она устанавливается в центре. Подвеска не является опорой, поэтому логичен следующий пункт.
• Подвеска не строится по принципу опорной стойки.
• Учитывая, что постройка подвержена падению из-за порывов ветра, нужно дополнительно ее закрепить. С этой целью стропилины прикрепляются к стенам при помощи скруток.
• Стропилины нижней части опираются на перекрытие.
• Стойки врезаются сразу в балки, учитывая, что перекрытие деревянное.

Как своими руками утеплить мансардную крышу?

После того, как работы по установке обрешетки и стропил будут завершены, мы можем приступать к изоляционному слою. Пароизоляция укладывается с внутренней стороны крыши, для этого мы прикрепляем ее скобами к стропилам. Затем следует установка теплоизоляции. Нужно внимательно следить, чтобы слой теплоизоляции был плотно уложен на поверхности стропил. Щелей быть не должно, иначе это приведет в будущем к очень негативным последствиям. Обрешетка крепится на теплоизоляции шагом 50 см.

Гидроизоляция укладывается снаружи стропил, ее прямая функция: защита от попадания влаги вовнутрь. На поверхность гидроизоляции кладется кровля.

Внимание! При ведении строительных работ необходимо строго соблюдать технику безопасности. Как собственноручно построить мансарду можно посмотреть на видео:

Как собственноручно построить мансарду можно посмотреть на видео:

Думаю, Вы заметили, что строительство мансарды достаточно серьезное событие. От того, насколько ответственно Вы подойдете к делу, зависит долговечность вашего творения.

Существует немалое количество примеров, как может выглядеть мансардная крыша. Среди ее разновидностей, каждый сможет выбрать что-то свое. Если Вы нуждаетесь в достаточном дневном освещении, можно установить большое окно. Формы мансард могут быть закругленными или с строго прямыми углами и линиями. Какой бы выбор Вы не сделали, подход к этому делу должен быть серьезным и хорошо обдуманным.

Обсудить статью на форуме

SmartDraw

Если дом уже существует, можно ли его оборудовать мансардой?

Мауэрлат

Мауэрлат является важной составляющей кровельной системы каменных и кирпичных зданий. Это брус 100×100 мм, укладываемый на стены, к которым крепятся стропильные ноги

Функцией такой опоры, помимо надежного крепления стропил, является равномерное распределение нагрузки на несущие стены.

К стене мауэрлат может крепиться арматурой, анкерными болтами, шпильками. Пористый материал стены, например пенобетон, вынуждает использовать болты, длина которых в 3 раза больше толщины мауэрлата. Причина в том, что крепеж очень легко вытягивается из пористого материала. Самый простой вариант крепления своими руками – обвязывание толстой проволокой, ее укладывают в стену между рядами кирпичей или блоков.

В деревянных бревенчатых постройках роль мауэрлата, как правило, выполняют бревна верхнего венца, поскольку переход от камня или кирпича к дереву не требуется.

Установка мауэрлата на стену

Устройство мансарды

Мансардные крыши очень похожи на простые скатные крыши. У каждого вида подобных крыш имеются свои особенности в конструкции, но в целом все они имеют общие элементы, рассмотрим их:

1. Кровля. Поверхность крыши, которая находится снаружи, служит для защиты от дождя, снега и другой непогоды;
2. Обрешетка. В основном это доски из дерева, к ним прикрепляется кровля;
3. Коньковый прогон. Внешняя часть всей конструкции крыши;
4. Стропила. Это наслонные или висячие ребра жесткости всей конструкции. Для мансарды используют именно наслонные стропила;
5. Внутренние опоры. Вертикальные балки служат для обеспечения прочности и устойчивости крыши;
6. Изоляционный слой. Между стенами помещений и кровлей кладется изоляционный пирог из нескольких слоев, что позволяет соблюдать температурный режим во всем помещении мансарды. Изоляция включает в себя шумоизоляцию, пароизоляцию, а также, толстый слой теплоизоляции. Безусловно сохранность самой кровли на прямую зависит от правильной изоляции крыши.

Видео, которое поможет при работе:
