Изготовление электрокотла для отопления дома своими руками

Чертеж

В данной конструкции котла важно не только грамотно выполнить теплотехническую часть устройства, но и электрическую. Поэтому для выполнения сборочных работ исполнителю потребуется сборочный чертеж агрегата и схема подключения его электрической части

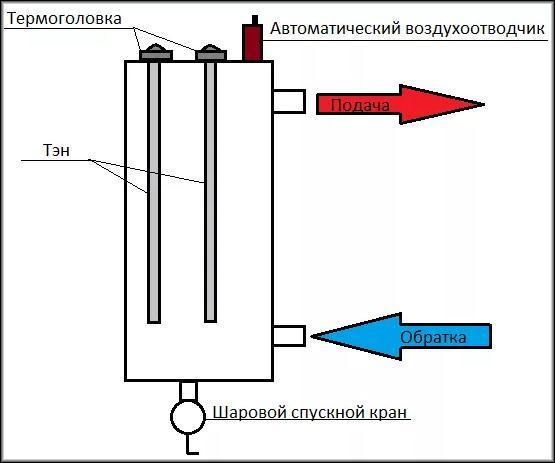

Схема подключения котла

Конструкция простейшего котла с ТЭНами должна состоять из таких узлов:

1. Корпус трубы станет надежнее, если его выполнить из стальной трубы Ф219х3 мм и длинной 65 см.
2. Из 3-х патрубков: входного, выходного и дренажного, достаточно будет 2 по 30 мм и 13 мм.
3. Электроды приобретаются готовыми, по мощности котла.
4. В корпусе выполняют отверстия для подвода к расширительному баку и врезки первичных датчиков.
5. Внутри корпуса устраивают площадку для закрепления ТЭНов.
6. К сделанным отверстиям с использованием сварочного аппарата инверторного типа приваривают приготовленные патрубки по чертежам.

Также потребуется оборудовать схему с электрокотлом системой безопасности, расширительным баком, терморегулятором, после чего собирают схему труб своими руками из полипропилена.

Смотрите также

Схемы самодельных электрокотлов

Домашний мастер без труда соберет электрический обогреватель в своей мастерской. Есть ряд схем и решений, которые оптимальны для различных условий.

Из чугунной батареи с ТЕНом

Если обогреть планируется небольшое утепленное помещение (бытовка, гараж, изолированная комната) дешевым вариантом будет превращение чугунной батареи в электрический обогреватель. Этот вариант выполняет роль электрического котла и теплообменника.

Для сборки потребуется:

1. Чугунная батарея. Длина батареи выбирается исходя из теплопотерь помещения. Одно стандартное ребро способно выделять 0,1—0,2 Квт/ч.

2. ТЭН должен быть жидкостной, с возможностью герметичного резьбового присоединения. Длина нагревателя по возможности на длину батареи — тогда добьетесь максимального КПД.

   Мощность ТЭНа меньше, чем возможность теплопередачи батареи — можно не применять регулятор.

3. Регулятор мощности. С небольшой мощностью справится ШИМ, если батарей несколько, можно приобрести многополосный контроллер.
4. Электропровода необходимого сечения.

ТЭН устанавливается в нижнюю пробку батареи. Если батарея будет изолирована, противоположные пробки заглушены, а над ТЭНом в пробку врезается дополнительный расширительный бачок, который служит также «лейкой» для заполнения и развоздушивания батареи.

Если батарея будет служить электрокотлом, к противоположной стороне батареи внизу подключается подача холодной воды, вверху батареи — отбор холодной воды.

Обязательно при монтаже применяем правила безопасного монтажа электропроводки.

Внимание! При малом сечении проводов, не заизолированных скрутках или слабых контактах есть риск пожара. Есть следующие виды электрических котлов, изготавливаемых из трубы

Есть следующие виды электрических котлов, изготавливаемых из трубы.

Индукционный

Работает на принципе электромагнитной индукции.

Внутрь пластиковой трубы помещается металлический штырь.

Сверху через диэлектрик навивается спираль из толстого медного провода.

На провод подается постоянный ток, сердечник нагревается и передает температуру протекающему теплоносителю.

С теплоэлектронагревателями

Простейший котел можно собрать из металлической толстостенной трубы или огнетушителя на 10 килограммов. Нагреватель в этой системе — обычный ТЭН. Он состоит из нагревающейся нихромовой спирали, погруженной в теплопередающий сердечник и гидроизолирующую оболочку. ТЭН, по сути, бытовой кипятильник.

ТЭН устанавливают как внизу, так и вверху емкости. Спирали нагревателя легко вставляются и вынимаются без проведения сварочных работ, так как срок службы нагревательных спиралей ограничен, их потребуется периодически менять. Нить нагревателя при пропускании тока раскаляется, и греет воду.

Если требуется большая мощность, можно собирать проточный комбинированный котел из нескольких блоков, соединенных перемычками.

Электродный котел

​

Суть работы электродного котла — принцип электролиза. Котел состоит из трубки — корпуса, внутрь которой через диэлектрическую прокладку опущен штырь из металла. Корпус подключен к «нулевой» фазе и заземлен.

С одной стороны корпуса — подача холодной воды, с другой — отвод нагретой. Важный элемент — теплоноситель, в него добавляются определенные присадки.

Вода нагревается за счет движения электронов между анодом и катодом.

Электродный котел своими руками несет потенциальную опасность. Система отопления в этом случае является элементом электрической цепи. Если провод заземления из-за каких-то причин повредится, система становится опасной — если коснуться корпуса, можно получить удар током.

Отопительные приборы

Если установка электрокотла практически не влияет на экономичность отопительной системы, то про отопительные приборы этого сказать нельзя – от выбора данных элементов напрямую зависит теплоотдача. Самой эффективной конструкцией, которая отлично работает в сочетании с электрическими котлами, является теплый пол.

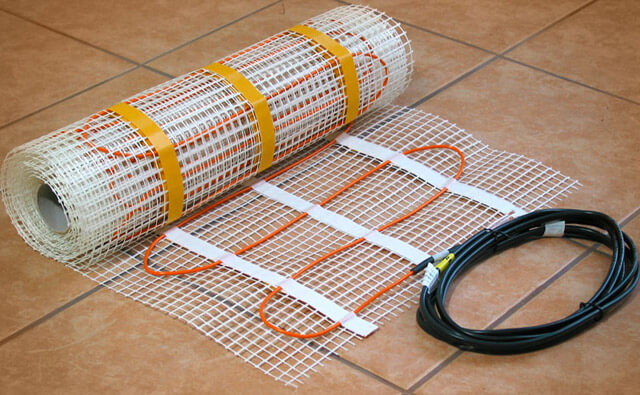

Конструктивно теплые полы представляют собой трубчатые теплообменники, расположенные под напольным покрытием или стяжкой. При работе они отдают энергию всей поверхности пола, тем самым обеспечивая равномерное распределение тепла.

Использование теплых полов дает несколько преимуществ:

1. Теплый пол – это одна из самых комфортных отопительных систем. Все дело в том, что в первую очередь тепло передается полу, поэтому он на ощупь становится теплым, и по нему можно с удовольствием ходить без обуви. С повышением высоты температура уменьшается, за счет чего формируется наиболее комфортный для человеческого организма температурный режим.
2. Использование теплых полов позволяет снизить среднюю температуру в помещении. Классическое конвекционное отопление предполагает, что для поддержания температуры в 20 градусов нужно разогреть воздух под потолком до 30 градусов. В итоге средняя температура будет составлять около 25 градусов. В случае с теплыми полами для поддержания 20 градусов можно прогреть пол до 22 градусов. Температура под потолком в таком случае будет составлять около 18 градусов, а среднее значение будет оставаться на должном уровне. За счет такого явления получается еще и снизить теплопотери, поскольку разница температур в доме и на улице уменьшается.

1 вариант

Навигация по записям

Плюсы и минусы обогрева дома электричеством

Основными преимуществами использования электрических отопительных приборов являются:

• Простота и легкость установки – монтаж электрического отопительного оборудования может производиться лицами, не имеющими специального разрешения. Сам процесс установки требует минимальных навыков и знаний в области отопительных систем;
• Безопасность – приборы электроотопления имеют надежную и простую защиту от короткого замыкания, перегрева, превышения параметров установленных настроек;
• Невысокие первоначальные затраты – благодаря самостоятельной установке и относительно невысокой цене оборудования;
• Надежность и бесшумность – отопительное оборудование данного вида имеет длительный срок эксплуатации, высокое качество изготовления;
• Простота эксплуатации – регулировка и управление отопительными приборами имеет простой и понятный интерфейс;
• Высокий уровень КПД – эффективность современных отопительных электроприборов составляет от 80 до 98-99%.

Недостатками применения отопительных электроприборов являются следующие:

• Высокая стоимость оплаты за электричество – так как отопительное оборудование потребляет от 0,4-0,5 до 10 и более Квт электроэнергии в час, это приводит к ощутимым счетам за электричество;
• Энергозависимость – при отключении электричества нагревательный прибор, следовательно, вся отопительная система перестает функционировать.

Важно! Дешево обойдется обогрев дома электричеством людям, имеющим социальные льготные тарифы на электроэнергию (это ветераны ВОВ, многодетные семьи, Герои России и СССР, сироты). Также выгодно отапливать при помощи электроприборов небольшой дачный домик – не во всех дачных товариществах подведен газ

Какие виды электроколов можно собрать самому?

Есть три типа электрических котлов для отопления дома. Первые – работают от ТЭНов. Оборудуются трубчатым электронагревателем, который при помощи электричества нагревается, передавая свою температуру жидкости. У нагревателя есть изоляция, благодаря которой теплоноситель не находится под напряжением 220в.

У данного типа котлов есть следующие положительные качества:

• достаточно низкая цена;
• исключена возможность возникновения короткого замыкания.

Минусом подобных устройств является вероятность появления накипи на нагревательных элементах. Это негативно сказывается на работе нагревателя и оборудования в целом, и даже может привести к его поломке. В том случае, когда в качестве теплоносителя используется дистиллированная вода или специальные жидкости подобных недоразумений не возникает.

Второй вариант – индукционный электрический котел отопления своими руками. Он оборудован трансформатором с обмоткой, отопительная труба в таком типе котла играет роль индукционной катушки. Теплоноситель нагревается вихревыми токами, которые возникают на обмотке.

У индукционных котлов есть следующие преимущества:

• возможность использования любого теплоносителя;
• быстрый нагрев (примерно 5-7 минут);
• безопасность;
• долгий срок эксплуатации;
• малые габариты.

К минусам можно отнести:

• высокая цена;
• большой вес (от 20 кг и более).

И третий вариант электродный электро котел – данный тип использует жидкость не только как теплоноситель, но и как часть электрической системы. Данный котел можно легко собрать самостоятельно, но к данному оборудованию предъявляются высокие требования к электробезопасности.

Данный вид домашних электрокотлов обладает следующими положительными качествами:

• экономичность. По сравнению с ТЭНовыми моделями, потребление электричества меньше в два раза;
• малые размеры и простая конструкция;
• нечувствительность к перепадам напряжения. Устройство будет работать даже при напряжении 180 Вольт.

• работает только со специальным теплоносителем;
• необходимо установить надежное заземление, из-за специфики работы данного оборудования, его невозможно оснастить защитными устройствами отключения, из-за чего увеличивается вероятность поражения электричеством.
• требуется периодическая замена электродов.

Общим недостатком любого электронагревателя можно считать опасность превышения предела на подключение электрооборудования в доме. Таким образом, общая мощность всего электрооборудования в жилище не должна превышать 15 КВт.

Инфракрасные обогреватели

Совсем недавно на нашем рынке появились современные инфракрасные обогреватели. Чаще всего они устанавливаются под потолок или в пол, это могут быть как отеплительные приборы, так и специальная инфракрасная пленка.

Рис.3 Инфракрасное отопление

Особенностью данного типа отопления является то, что нагревается не воздух, а предметы, что расположены в помещении и уже от них греется воздух.

Такой способ обеспечивает то, что это отопление экономное и удобное.

Обычно схема монтажа данных приборов предусматривает использование контроллеров, что позволяет снизить затраты электроэнергии почти в 2 раза.

Недостатком такого отопления является высокая стоимость оборудования и его монтажа. Если у вас нет специальных навыков, то установить такую систему своими руками не получится.

Электрокотел собственного производства

Прелесть электроустановки в том, что, не имея возможности обзавестись промышленным образцом, можно изготовить его своими руками. Понадобится схема разводки циркуляционного контура, знание позиции котла в этой схеме и способа его монтажа с дальнейшим подключением.

Эта информация даст четкое представление о форме, габаритах и конфигурации патрубков обвязки.

Механомонтажные работы

Зная принцип работы системы отопления, самостоятельное изготовление котла не вызовет сложностей. Основой корпуса будет толстостенная стальная труба нужного диаметра и длины. Эти параметры определяются линейными размерами ТЭНов, к тому же стоит учесть место монтажа и конфигурацию всей системы. Поэтому начиная работу необходимо иметь ТЭНы либо знать их замеры.

К одному из торцов приваривается предварительно подготовленный по размеру и подходящий по толщине лист металла. На другой край сосуда подбирается фланец. Резьбовые соединения не отличаются надежной герметизацией, поэтому фланец будет приварен встык, если внутренний диаметр фланца равен внутреннему диаметру корпуса. Если же он равен внешнему диаметру сосуда, то приваривается вровень с верхней поверхностью фланца. Исходя из размеров крепежа, подбирается ширина фланца, но не менее 30 мм.

Крышку для будущего котла нужно сделать из такого же материала и по тем же размерам, что и фланец. Получится торцевая заглушка для фланцевой пары. На крышке и фланце должны быть равномерно высверлены отверстия для крепежа. При толщине листа от 3,5 мм требуется минимум 6 отверстий. Когда все подготовительные работы проведены, нужно приварить фланец к колбе.

Монтаж нагревателей и обвязка

Для монтажа ТЭНов в крышке нужно сделать отверстия соответствующих размеров. ТЭНы вставляются поверхностью нагрева внутрь котла на паронитовую прокладку и обтягиваются снаружи крепежной гайкой с уплотнительной шайбой. При монтаже крышки обязательно вставьте прокладку нужного размера. Ее можно вырезать из камеры автомобиля, но резина не лучший вариант уплотнителя, работающего при высоких температурах.

Прокладка, вырезанная из паронита, даст необходимое механическое уплотнение и не изменит своих свойств во время нагрева. Отверстия под крепеж на крышке и фланце должны быть отцентрированы и полностью совпадать.

Самодельные отопительные электрокотлы позволяют разместить патрубки ввода и вывода теплоносителя на корпусе так, чтобы максимально удобно подключить его к системе отопления. После этого на котле в нужных местах делаются врезки раструбов прямой и обратной воды. На отводах метчиком делают резьбу для монтажа запорной арматуры. Это позволит в дальнейшем исключать котел из системы, не опорожняя ее для ремонта или чистки.

Для сборки обвязки котла понадобятся сгоны, муфта и контргайки, но можно обойтись краном с разъемным соединением на накидной свободно вращающейся гайке. Такое соединение называется «американка». После проведения гидроиспытаний (опрессовка сосуда водой) и устранения течей можно переходить к электрической части проекта.

Электротехнические работы

Они сводятся к правильной сборке электросхемы подключения нагревательных элементов к электросети дома. Нулевой контакт через клеммы соединяется с одним проводом всех вставленных в котел ТЭНов. Сечение провода должно выдержать нагрузку от одновременно включенных ТЭНов.

Фазовый контакт соединяется с проводом каждого ТЭНа через индивидуальное защитное устройство (автомат). Автомат должен соответствовать предельно допустимому значению величины тока проходящего через один нагреватель. Сечение силового провода должно выдерживать нагрузку, возникающую от одновременной работы всех ТЭНов.

Сэкономить на ТЭНах со встроенным реле не получится, так как они быстро ломаются из-за постоянного срабатывания. Оно происходит от изменения температуры воды в котле и не согласуется с температурой в помещении. Из соображений электробезопасности все оголенные провода и соединения нужно своими руками заизолировать и спрятать в пластиковый щиток либо коробок, для ограничения открытого доступа к ним.

Основные варианты современных электрокотлов

Итак, в основе работы всех электрокотлов лежит один и тот же принцип, а вот реализуется он по-разному. Известны три вида электрокотлов:

Агрегаты с ТЭНами

Роль нагревательного элемента в таком котле играет спираль из нихрома или другого сплава, которая без всяких ухищрений просто подключается к электросети. Спираль помещена в изогнутую металлическую трубку и засыпана кварцевым песком. Вся конструкция называется трубчатым электронагревателем или сокращенно – ТЭНом.

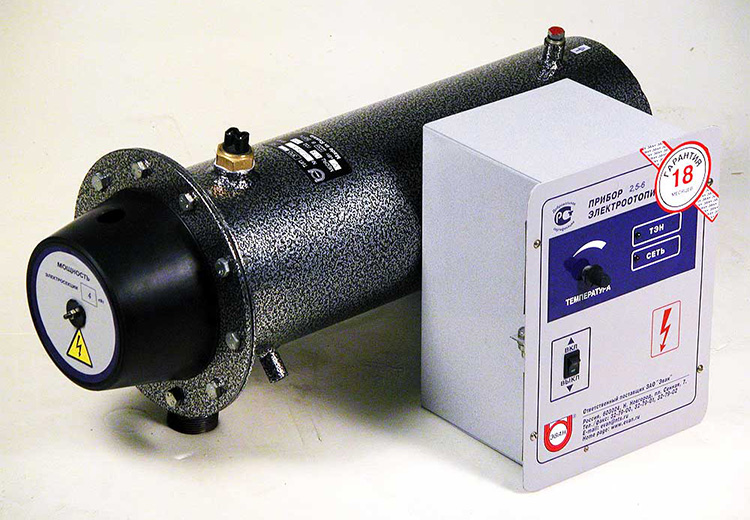

Электрокотел с ТЭНом

ТЭН монтируется внутри теплообменника и непосредственно контактирует с рабочей средой. Поэтому к последней предъявляются особые требования: вода должна быть обессоленной (иначе ТЭН быстро покрывается «шубой» из накипи), антифриз – можно применять только специальные марки.

Включать такой котел при пустом теплообменнике (без воды) нельзя – ТЭН сгорит.

Из всех электрокотлов ТЭНовые являются самыми доступными, а потому и наиболее популярными.

Котлы с индуктором

Как известно, для генерации электротока в каком-либо теле вовсе не обязательно подключать его к источнику – колебание электронов можно вызвать при помощи магнитного поля с изменяющимися параметрами. Такой процесс называется электромагнитной индукцией, а источник магнитного поля – индуктором.

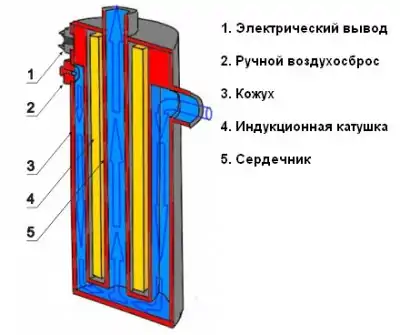

В индукционном котле индуктором является катушка из провода, намотанного поверх теплообменника. Последний имеет вид обычной трубы, подсоединенной к отопительному контуру.

Пропуская через катушку переменный ток, мы превращаем ее в электромагнит – тоже переменный. Тот, в свою очередь, возбуждает магнитным полем в стенках теплообменника электроток (токи Фуко), от которого они и нагреваются. Таким образом, вся труба-теплообменник становится нагревателем, имеющим, по сравнению с ТЭНом, просто огромную площадь контакта с теплоносителем.

Для увеличения мощности теплообразования частота тока, пропускаемого через электромагнит, многократно увеличивается – с 50 Гц до 60 – 80 кГц. Эту задачу выполняет специальный электронный блок – инвертор.

К достоинствам индукционных котлов относят:

• быстрый нагрев;
• способность работать с абсолютно любым теплоносителем (допускается даже использование неподготовленной воды, так как из-за наличия поля и микровибраций накипь на стенках теплообменника не кристаллизируется);
• практически неисчерпаемый ресурс (нечему ломаться);
• цельный теплообменник (без врезок, через которые может просачиваться теплоноситель);
• при запуске без воды расплавиться может только труба, которая стоит очень дешево.

А вот что лежит на другой чаше весов:

• несмотря на экранирование, электромагнитное поле может нагревать металлические предметы, находящиеся рядом с прибором;
• по стоимости индукционный котел в несколько раз превосходит ТЭНовый.

Многие считают, что электрические котлы не имеют преимуществ, однако в некоторых случаях такое устройство может стать незаменимым. Как выбрать электрический котел отопления и когда его целесообразно использовать, читайте на нашем сайте.

Конструктивные особенности комбинированных котлов на дровах и электричестве рассмотрим тут .

А в этой теме http://microklimat.pro/otopitelnoe-oborudovanie/kotly/elektricheskij-dvuxkonturnyj.html вы найдете рекомендации по выбору двухконтурного электрического котла отопления, а также узнаете о преимуществах данного оборудования.

Котлы с электродами

Каждый знает, что вода после растворения в ней солей приобретает свойства электропроводника. Этим и решили воспользоваться создатели электродного котла. В теплообменнике такого агрегата установлены два электрода, на которые подается напряжение.

Если система заполнена теплоносителем, через него потечет электрический ток. При правильно подобранной концентрации солей сопротивление рабочей среды остается высоким и она сама становится электронагревателем.

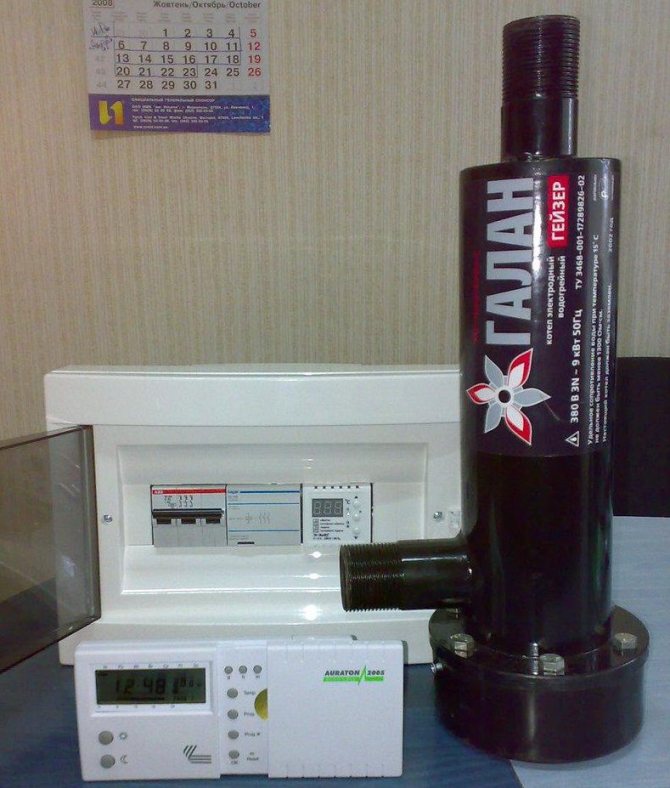

Электродный котел в системе отопления

Электродные котлы хороши тем, что:

• имеют простейшую конструкцию (две проволочки в трубе) и не содержат ни одной дорогостоящей детали;
• не портятся при включении без воды (нет проводника – нет и электротока).

Однако, следует быть готовым к тому, что такие устройства:

1. Требовательны к составу теплоносителя.
2. Капризны в работе (владельцы таких котлов жалуются на частые срабатывания УЗО).

Котлы данного типа требуют регулярного обслуживания: сравнительно часто приходится менять постепенно растворяющиеся электроды.

Кондиционеры

Кондиционер часто воспринимается, как прибор для охлаждения воздуха

При этом важно понимать, что любой такой прибор является разновидностью теплового насоса, работающего по циклу «воздух-воздух». Если запустить его на обогрев, он демонстрирует не меньшую эффективность, чем аналогичное оборудование прямого нагрева

Коэффициент отношения тепловой мощности к расходуемой энергии у современных инверторных кондиционеров находится в пределах 3,6 — 5.

Обогревающие функции могут эффективно выполняться при нижней границе рабочей температуры -25 градусов. В регионах, находящихся в средней полосе России, кондиционеры нередко выполняют роль вспомогательного источника тепла, независимо от времени года. Монтаж оборудования может быть осуществлен как самостоятельно, так и многочисленными фирмами. Наиболее удобными в этом отношении считаются оконные модели, местом монтажа которых зачастую выступает открытая створка.

Преимущества и недостатки

Хоть разные виды электрокотлов отличаются по устройству и принципу действия, они имеют ряд общих достоинств и недостатков. Преимущества электрических котлов перед топливными заключаются в следующем:

• простота конструкции;
• высокий уровень безопасности;
• не нуждаются в установке дымохода;
• высокий КПД;
• электричество — одно из самых доступных и экологически чистых видов энергии;
• отдельного помещения под котельню не нужно предусматривать, а установка может быть произведена в любой комнате дома;
• потребуется намного меньше материалов для производства;
• большой срок службы;
• электрические котлы бесшумны и автоматизированы.

Если говорить о недостатках электрокотлов, то на сегодняшний день можно указать только один. Не учитывая того, что электричество — доступный и экологический вид энергии, он не является самым дорогим источником тепла. Хотя с другой стороны, если использовать электрокотлы в качестве дополнительного оборудования, то такой вариант будет экономически целесообразным.

Самодельный электродный котел: особенности изготовления

Схема электрического котла.

Наиболее часто, для того чтобы изготовить самодельный электрический котел отопления, выбирают схему электродного котла.

Особенность конструкции предусматривает использование трубопровода большого диаметра, он зависит от размера выбранного вами нагревательного элемента. Как вариант может быть использована схема со съемной трубой. Хотя такая конструкция и более сложная в изготовлении, но она позволяет сделать оборудование универсальным и при необходимости замены или ремонта нагревательного элемента делать это быстро и просто, без проведения демонтажа системы отопления.

Преимущества электрокотла:

• основным аргументом установки такого оборудования является то, что электричество является самым доступным источником энергии, чего нельзя сказать о газе или, например, дровах;
• его работу легко контролировать и автоматизировать;
• во время работы нет никакого шума;
• нет необходимости в установке и обслуживании дымохода;
• более простая регистрация, по сравнению с регистрацией газового оборудования;
• использование регуляторов температуры не позволяет перегреваться котлу;
• доступная цена;
• небольшие габаритные размеры;
• высокий уровень надежности и возможность работать круглосуточно.

Схема электродного котла.

Обычно берут нагревательный элемент, мощность которого не превышает 5 кВт, но здесь все зависит от того, какую площадь вы планируете отапливать. ТЭН работает от обычно сети напряжением 220 В, поэтому никаких сложностей с его подключением не возникает.

При выборе формы корпуса для нагревательного элемента нет особых требований, она может быть произвольной формы. Ее размер не должен быть очень большим, иначе теплообмен между горячей водой и воздухом будет проходить в самом котле, а не в радиаторах отопления.

Необходимо знать, что при увеличении камеры нагрева коэффициент полезного действия оборудования будет снижаться. В зависимости от выбранной конструкции, ТЭН можно установить прямо в трубу, в данном случае котел просто отсутствует. Не забудьте предусмотреть возможность простой и доступной замены нагревательного элемента.

Для того чтобы задавать температуру, в системе отопления используется потенциометр, который устанавливают возле терморегулятора или в другом удобном месте теплотрассы. В том случае, когда на выходе из котла низкая температура, надо уменьшить обороты циркуляционного насоса.

Схема

В общем случае электрокотел подключается через пусковое реле, которое приводится в действие схемой терморегулятора. Ее, собственно, и называют автоматикой. Такие блоки выпускаются сегодня отдельно и их без труда можно найти в продаже.

Необходимо приобретать самый недорогой вариант, учитывающий только температуру теплоносителя, ведь наш электрокотел будет только подстраховывать основной теплогенератор на случай сбоя, не давая системе замерзнуть.

Устройство электрического котла отопления

Нагреватели мощностью до 7 кВт можно подключать по однофазной схеме. Более мощные лучше делать или приобретать в трехфазном исполнении (в Энергосбыте нужно будет оформить подключение 3-фазного учета).

От вводно-распределительного устройства к электрокотлу должен быть проложен отдельный кабель с обязательным подключением через автоматический выключатель и УЗО.

Автоматика электрокотла

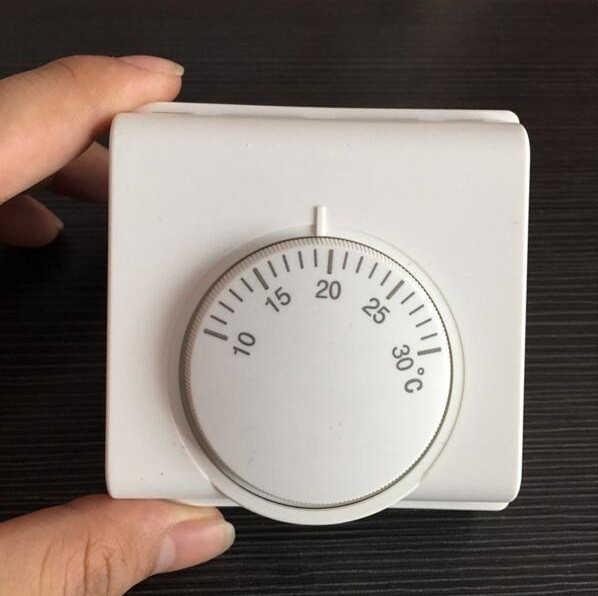

Механические терморегуляторы.

Термостат накладной биметаллический.

Электронный термостат.

Чтобы обеспечить автоматическое включение и выключение котла, потребуется установить на него термостат. Термостаты бывают трёх видов:

• механические;
• биметаллические;
• электронные.

Механические терморегуляторы устанавливаются непосредственно на одну из труб отопительной системы и в зависимости от температуры теплоносителя могут ограничивать или, наоборот, увеличивать его движение в системе. Биметаллический термостат основан на принципе расширения материалов под воздействием высоких температур. При этом биметаллическая пластина сложена из двух разных металлов, каждый из которых по-разному реагирует на повышение температуры.

Нагреваясь, такая пластина изгибается, и электрическая цепь размыкается, а при остывании пластина вновь выпрямляется и электрическая цепь замыкается. Механизм действия биметаллического термостата очень надёжен, но он имеет один существенный недостаток: нагрев и, особенно, последующее остывание биметаллической пластины происходит достаточно медленно.

Наиболее предпочтительными с точки зрения эффективности являются электронные терморегуляторы, принцип действия которых базируется на основе широтно-импульсной модуляции, об этом свидетельствуют многочисленные видео и прочие материалы в интернете.

Обычно электрический котёл крепится на стене. К его нижнему патрубку подключается циркуляционный насос, а уже к нему подсоединяется обратка (труба, по которой в насос поступает отработанная, остывшая, вода). По верхней, подающей, трубе горячая вода поступает в систему теплообмена. К подающей трубе присоединён расширительный бак, через который в систему заливается теплоноситель.

Виды котлов на дровах

Такие агрегаты бывают с автоматической и ручной загрузкой топлива. Второй тип оборудования работает на пеллетах. Их помещают в специальный бункер, дальше они подаются в топку. Котел способен работать в автоматическом режиме продолжительный период.

К устройству при желании подключают электрическое оборудование, что позволяет минимизировать участие людей в отопительном процессе. Приборы функционируют параллельно, при этом электрокотел поддерживает определенную температуру воды.

Существует альтернативный вариант – применение теплоаккумулятора. Он предполагает работу системы теплоснабжения в автоматическом режиме, при котором в течение дня в специальной емкости накапливается тепло, расходуемое в ночное время.

Дровяные агрегаты с ручной загрузкой бывают трех видов:

1. Традиционными, со стандартной конструкцией, имеющей внизу топочную камеру. Подобные котлы отличаются трудоемкостью обслуживания.
2. Пиролизными. Функционирует данное оборудование на основании принципа разделения дров на газообразные и твердые вещества. У пиролизных приборов масса преимуществ: достаточно высокий КПД, небольшое количество сажи и золы. Они работают на древесине, у которой влажность не превышает 20%.
3. Длительного горения. В таких котлах у дров сгорает верхняя часть, а оставшееся топливо начинает медленно тлеть. Самодельные котлы длительного горения на дровах отличаются высоким уровнем КПД и возможностью регулировать потребляемую мощность. Прибор требует одноразового обслуживания в сутки.

Конструктивные особенности

С конструктивной точки зрения такой котел – это небольшая цельнометаллическая труба с полиамидным напылением (оно выполняет функцию изолятора). К корпусу подсоединены ввод и вывод теплоносителя, а также клеммы питания. С одной стороны в трубу вставляется набор изолированных электродов, в то время как другая герметично запаяна.

Котел электродный

Рассмотрим технические параметры заводских моделей.

1. Длина – до 60 см, диаметр – не более 32 см.
2. Мощность может варьироваться между 2 и 50 кВт, другими словами, котлы способны отапливать помещение площадью до 1500 м².
3. Также они могут быть одно- и трехфазными. В первом случае подразумеваются маломощные приборы, используемые в частных домах, во втором – котлы с высокой производительностью, предназначающиеся для объектов промышленного типа.
4. Оптимальное значение потребления энергии достигается при температуре рабочей жидкости в 75ᵒС. Если показатель выше, то потребление энергии увеличивается, а если ниже, то оно, соответственно, снижается (при минусовых температурах показатель теплопроводности у жидкости ухудшается).

   Принцип работы электродного котла. Сравнение электродного и тенового котлов

По способу подачи теплоносителя ионные приборы могут быть двух типов:

• открытые системы характеризуются тем, что нагретая жидкость движется естественным путем, передает тепло и направляется обратно в теплогенератор;
• в закрытых же имеются специальный насос и расширительный бак – они необходимы для начального этапа прогрева рабочей жидкости.

  Обвязка котла

Блиц-советы

1. Прежде чем приступать к изготовлению котла своими руками, правильно оцените свои возможности. С электричеством следует обращаться очень аккуратно.
2. Для бесперебойной работы электрического котла, необходимо приобрести дизельный или бензиновый генератор, от которого будет работать электрическое оборудование, когда электрический ток в сети будет отсутствовать по причине возникновения аварийной ситуации на линии электропередач.
3. Самый простой способ изготовить мини-элетрокотёл, это приобрести комплект электрического оборудования, которое устанавливается в батарею отопления. Такая система легко устанавливается, а температура нагрева регулируется с помощью автоматической микропроцессорной системы.
