Применение элеваторного узла системы отопления

Технические характеристики стандартных изделий

Линейка элеваторов заводского изготовления состоит из 7 типоразмеров, каждому присвоен номер. При подборе учитывается 2 основных параметра – диаметр горловины (камеры смешения) и рабочего сопла. Последнее представляет собой съемный конус, который при необходимости меняется.

Размеры составных элементов изделия смотрите ниже в таблице

Замена сопла производится в двух случаях:

1. Когда проходное сечение детали увеличивается в результате естественного износа. Причина выработки – трение абразивных частиц, содержащихся в теплоносителе.
2. Если необходимо изменить коэффициент смешивания – повысить либо снизить температуру воды, подающейся в домовую систему теплоснабжения.

Номера стандартных элеваторов и основные размеры приведены в таблице (сопоставляйте с обозначениями на чертеже).

Обратите внимание: в технических характеристиках не указывается проходное сечение сопла, поскольку этот диаметр рассчитывается отдельно. Чтобы подобрать номер готового элеваторного тройника под конкретную отопительную систему, необходимо также вычислить потребный размер смесительно-инжекционной камеры

Устройство и принцип работы

Элеватор смешивает очень горячую воду из подающего трубопровода и прохладную воду из обратного. Работает элеватор отопления по закону Бернулли, подсасывая в камеру за счет перепада давления охлажденный теплоноситель и смешивая его с горячим в определенной пропорции для нагнетания в систему отопления. За счет смешивания холодного и горячего теплоносителя температура рабочего тела снижается до допустимой нормы, значительно увеличивается его объем, стабилизируется давление. Без элеватора работа системы отопления невозможна – увеличивая объем жидкости, он повышает КПД, поддерживает давление, равномерно распределяет тепло, сглаживает резкие перепады температуры. Без него на верхних этажах были бы холодные батареи.

Централизованные системы горячего водоснабжения (ГВС) получают нагретую воду от ТЭЦ или котельных на природном газе, жидком или твердом топливе. ГВС бывают закрытого и открытого типа. В закрытой системе вода поступает к потребителю с теплообменника. Преимущества закрытой системы – горячую воду можно использовать для приготовления блюд, размораживания продуктов. В открытой системе вода поступает к потребителю напрямую после отработки на паровой турбине. Такую воду нельзя употреблять в пищу – она содержит полимерные присадки, ржавчину, бактериальное железо и другие химические реагенты.

Регулируемый элеватор позволяет контролировать параметры системы отопления дома, оборудованного электронными измерителями. Они передают контроллеру элеватора температуру на улице, в помещении, в подающем трубопроводе, в обратном трубопроводе. В конусном сопле находится дросселирующая игла. Контроллер, управляющий смешиванием холодной и горячей воды, при помощи сервопривода перемещает дросселирующую иглу внутри конусного сопла. Конструктивно игольчатый элеватор выполнен в виде кожуха, внутри перемещается дроссельная игла. Электропривод вращает зубчатую шестерню, которая перемещает дроссельную иглу, увеличивающую или уменьшающую расход жидкости практически до полного перекрытия отверстия сопла. Достоинства – возможность дистанционного управления отоплением с диспетчерского пульта ТЭЦ. Недостатки – свистящий звук при работе.

Узел тепловой элеваторный номер 3 – наиболее часто используемый на практике бюджетный вариант для обеспечения работы системы ГВС многоквартирного дома или коттеджа. Поддержание постоянных параметров теплоносителя происходит путем подмеса к горячему теплоносителю охлажденной воды с обратного трубопровода. Этот автоматический регулятор позволяет поддерживать постоянную температуру и давление в системе центрального и местного отопления без подключения к электрической сети.

Условные обозначения:

1. запорные вентили;
2. грязевик;
3. элеватор водоструйный;
4. манометр мембранный;
5. термометр спиртовой.

Характеристика узла теплового элеваторного УТЭ-3:

• диаметр сопла элеватора – 5 мм;
• диаметр диффузора – 25 мм;
• масса – 19 кг;
• фланец входной ДУ1 – 50;
• фланец смещения ДУ2 – 80;
• фланец выходной ДУ3 – 80;
• строительная длина – 62,6.

5 Распределительные приспособления

Тепловой узел со всеми элементами его обвязки можно сравнить с нагнетательным циркуляционным насосом, подающим воду в отопительную систему под определённым давлением. Если объект содержит несколько потребительских точек, нужно распределить общий поток теплоносителя между всеми пользователями.

Это выполняется при помощи гребёнки для отопительной системы или коллектора. Приспособление представляет собой ёмкость, в которую поступает теплоноситель, а затем вытекает через несколько выходов с одним и тем же напором. Гребёнка выполняет функцию распределителя в системе отопления ГВС, позволяющая отключать, регулировать и делать ремонт потребительских точек, не останавливая отопительного процесса. Коллектор не допускает взаимного влияния ответвлений системы, а давление при этом такое же, как и на выходе элеватора.

Если нужно разделить водяной поток между двумя точками потребления, используется трёхходовой клапан с постоянным и переменным режимом работы. Приспособление устанавливается в определённых местах, где возникает необходимость разделения или полного перекрывания потока воды. Изготавливается трёхходовой кран из стали, чугуна или латуни. Оснащен он встроенным запорным устройством (шаровым, цилиндрическим или конусным). Изделие имеет вид тройника, может выполнять функцию смесителя.

Трёхходовые краны делятся на два вида — запорные и регулировочные. Они почти равнозначны, только запорным краном сложнее выполнять плавную регулировку температуры.

Технологии, применяемые в системе центрального отопления, разрабатываются и постоянно развиваются. Обычные элеваторы заменяются узлами элеваторного типа с применением автоматики для регулирования температуры подаваемого и обратного теплоносителя. Они отличаются экономичностью, но стоимость их довольно велика, а для выполнения функций необходимо подключение к электроэнергии.

Принцип работы элеваторного узла

Принцип работы теплового элеваторного узла и водоструйного элеватора. В предыдущей статье мы с вами выяснили основное назначение теплового элеваторного узла и особенности эксплуатации, водоструйных или как их еще называют инжекционных элеваторов. Вкратце — основное назначение элеватора понижение температуры воды и одновременно увеличение объема прокачиваемой воды во внутренней системе отопления жилого дома.

Теперь разберем, как же все-таки работает водоструйный элеватор и за счет чего он увеличивает прокачку теплоносителя через батареи в квартире.

Теплоноситель поступает в дом с температурой соответствующей температурному графику работы котельной. Температурный график это соотношение между температурой на улице и температурой, которую котельная или ТЭЦ должны подать в теплосеть, и соответственно с небольшими потерями к вашему тепловому пункту (вода, двигаясь по трубам на большие расстояния, немного остывает). Чем холоднее на улице, тем большую температуру выдает котельная.

Например, при температурном графике 130/70:

• при +8 градусах на улице в подающем трубопроводе отопления должно быть 42 градуса;
• при 0 градусов 76 градусов;
• при -22 градуса 115 градусов;

Если кого-то интересуют более подробные цифры, можете скачать температурные графики для различных систем отопления здесь .

Но вернемся к принципу и схеме работы нашего теплового элеваторного узла.

Пройдя входные задвижки, грязевики или сетчато-магнитные фильтра, вода поступает непосредственно в смешивающее элеваторное устройство — элеватор. который состоит из стального корпуса, внутри которого находится смешивающая камера и сужающее устройство (сопло).

Перегретая вода выходит из сопла в смешивающую камеру с большой скоростью. В результате в камере за струей создается разрежение за счет чего и происходит подсасывание или инжекция воды из обратного трубопровода. За счет изменения диаметра отверстия в сопле можно в определенных пределах регулировать расход воды и соответственно температуру воды на выходе из элеватора.

Элеватор теплового узла работает одновременно как циркуляционный насос и как смеситель. При этом он не потребляет электрическую энергию. а использует перепад давления перед элеватором или как еще принято говорить располагаемый напор в тепловой сети.

Для эффективно работы элеватора необходимо, что бы располагаемый напор в теплосети соотносился к сопротивлению системы отопления не хуже чем 7 к 1 . Если сопротивление системы отопления стандартной пятиэтажки 1м или это 0,1 кгс/см2 то для нормальной работы элеваторного узла необходим располагаемый напор в системе отопления до ИТП не менее 7 м или 0,7 кгс/см2.

Для примера если в подающем трубопроводе 5 кгс/см2 то в обратном не более 4,3 кгс/см2.

Обратите внимание на то, что на выходе элеватора давление в подающем трубопроводе не намного больше давления в обратном трубопроводе и это нормально, 0,1 кгс/см2 по манометрам заметить довольно сложно, качество современных манометров к сожалению на очень низком уровне, но это уже тема для отдельной статьи. А вот если у вас разница давлений после элеватора больше 0,3 кгс/см2 следует насторожиться, или у вас система отопления сильно забита грязью, или при капитальном ремонте вам очень сильно занизили диаметры разводящих труб. Выше сказанное не относится к схемам с терморегуляторами типа «Danfoss» на батареях и стояках, с ними работают только схемы смешения с применением регулирующих клапанов и смесительных насосов

Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов фирмы «Danfoss» стало возможным только благодаря хорошей маркетинговой компании. Ведь «перетоп» у нас явление очень редкое, обычно мы все тепло недополучаем

Выше сказанное не относится к схемам с терморегуляторами типа «Danfoss» на батареях и стояках, с ними работают только схемы смешения с применением регулирующих клапанов и смесительных насосов. Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов фирмы «Danfoss» стало возможным только благодаря хорошей маркетинговой компании. Ведь «перетоп» у нас явление очень редкое, обычно мы все тепло недополучаем.

Расчет элеваторного узла

Первое, что нужно сделать, это рассчитать размер диаметра смесительной камеры и подобать нужный номер прибора, а потом определить параметры рабочего сопла. Формула для расчетов диаметра инжекционной камеры следующая:

Расчет ведется в сантиметрах, а обозначение Gпр – объем расхода подогретой воды в отопительной системе дома уже с учетом гидравлического сопротивления жидкости.

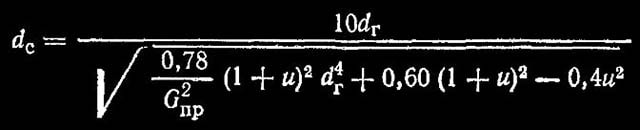

Для расчета указанной величины пригодится следующая формула:

Где буквы обозначают:

• Q – это объем тепла (ккал/ч), которое расходуется на прогрев всей системы строения;
• Tсм – показатель температуры носителя при выходе из тройника элеватора;
• T2о – показатель температуры в линии обратного потока;
• h – уровень сопротивления, выражаемый в метрах водного столба.

Сопротивление учитывается по всей разводке системы отопления, включая радиаторы. А чтобы рассчитать количество килокалорий, необходимо ватты умножить на коэффициент 0,86.

Например, если реальный расход составляет 10 тонн воды в час, то диаметр камеры смесителя должен быть равен 2,76 см – итого требуется смеситель №4 с камерой равной 30 мм. Для выяснения показателя диаметра в самой узкой части сопла (расчет в мм) пригодится формула:

Обозначения: Dr – это параметры инжекторной камеры в см, u – коэффициент смешивания, а показатель Gпр уже известен.

Остается только найти коэффициент инжекции по формуле:

Тут известны все показатели кроме T1 – это температура горячей воды на входе в прибор элеватора. Предположим, что температура равна 150 С, а показатель температуры обратки 90 С и 70 С, получается, что искомый параметр Dc при расходе в 10 тонн в час составляет 8,5 мм.

Выяснив уровень напора Hр на входе в узел отопления со стороны центральной системы, определить диаметр сопла можно по формуле:

Важно учитывать, что в последней формуле итоговое выражение исчисляется сантиметрами. Теперь разобравшись, как рассчитать элеваторный узел системы отопления, поняв, что это такое, можно без труда подобрать прибор для замены

Модели на базе теплообменника

Существует еще одна разновидность теплового узла частного дома — на основе теплообменника. В таком случае к устройству присоединен специальный теплообменник, который разделяет жидкость из теплотрассы от жидкости в помещении. Подобная функция необходима для дополнительной подготовки теплоносителя с помощью различных присадок и фильтрующих устройств. Схема расширяет возможности в регулировке давления и температурного режима теплоносителя внутри здания. Таким образом затраты на отопление постройки существенно снижаются.

Для подмешивания воды с разной температурой необходимо использовать термостатические клапаны. Подобные системы нормально взаимодействуют с радиаторами из алюминия, но чтобы последние прослужили максимально долго, необходимо тщательно выбирать теплоноситель, отказываясь от низкокачественного сырья. Конечно же, уследить за качеством жидкости проблематично, поэтому лучше отказаться от этого материала, отдав предпочтение биметаллическим или чугунным радиаторам.

Схема подключения ГВС подразумевает использование теплообменника. Такой метод обеспечивает массу плюсов, включая:

1. 1. Возможность регулирования температуры воды.
2. 2. Возможность изменения давления горячего теплоносителя.

Монтаж узла прохода вентиляции через кровлю

Это интересно: Гаражные ворота с калиткой своими руками — распишем главное

Зачем нужен элеваторный узел отопления: схемы, принципы работы и проверки установки

Уменьшение тепловых потерь является основной задачей при планировании централизованного отопления. Для этого, еще на этапе нагрева теплоносителя, создаются особые условия для его транспортировки: повышенное давление, максимальный температурный режим. Но для того чтобы при распределении горячей воды уровень ее нагрева понизился до требуемого устанавливают элеваторный узел отопления: схемы, принципы работы и проверки должны строго соответствовать нормам. Несмотря на то что он является частью центрального отопления, обычный пользователь должен знать принцип его работы.

Как работает тепловой пункт с элеваторным узлом смешения

Элеваторные узлы смешения устанавливают в тепловых пунктах зданий, которые подключены к тепловой сети работающей в режиме с качественным регулированием на «перегретой» воде.

Качественное регулирование предполагает изменение температуры воды поступающей в систему отопления в зависимости от температуры наружного воздуха, при постоянном расходе воды циркулирующей в ней.

«Перегретой» вода считается, если она поступает из тепловой сети с температурой, превышающей необходимую для подачи в систему отопления.

Например, тепловая сеть может работать по графику 150/70, 130/70 или 110/70, а система отопления рассчитана на график 95/70. Температурный график 150/70 предполагает, что при расчётной температуре наружного воздуха (для Киева это -22°С) температура на вводе тепловых сетей в дом должна быть равной 150°C, а уйти в тепловую сеть должна с температурой 70°C, при этом в дом рассчитанный на график 95/70 эта вода должна попасть с температурой 95°C.

Элеваторный узел смешивает поток воды из подачи тепловой сети с температурой 150°C и поток воды вышедший из системы отопления с температурой 70°C, — в результате смешения на выходе из элеватора получается поток с температурой 95°C, который подаётся в систему отопления.

Как происходит смешение

В камере смешения элеваторного узла расположен конфузор «сопло / конус» разгоняющий поток перегретой воды. При повышении скорости потока давление в нём понижается (это свойство описано законом Бернулли) на столько, что становится несколько ниже давления в обратном трубопроводе. Разница давлений между камерой смешения и обратным трубопроводом приводит к перетеканию теплоносителя через перемычку «сапог элеватора» из обрата в подачу.

В камере смешения образуется смесь двух потоков с уже требуемой температурой, но давлением ниже давления обратного трубопровода. Смесь поступает в диффузор элеватора, в котором скорость потока понижается, а давление повышается над давлением обратного трубопровода. Повышение давления составляет не более 1,5 м.вод.ст, что и накладывает на элеваторные узлы ограничения в применении для систем отопления с высоким гидравлическим сопротивлением.

1 Дешёвый и простой

2 Не требует обслуживания

3 Не зависит от электрической сети

Недостатки элеваторных узлов смешения

1 Не совместим с автоматическими регуляторами, поэтому нормативно запрещена их совместная установка.

2 Создаёт располагаемый напор на вводе в систему отопления не более 1,5м.вод.ст., что исключает установку элеваторных тепловых пунктов в зданиях системы отопления которых оборудованы радиаторными термостатическими клапанами.

3 Элеваторный узел обладает постоянным коэффициентом смешения, что не позволяет подать в систему отопления теплоноситель необходимой температуры, при недогреве в тепловой сети.

4 Слишком высокая чувствительность к располагаемому напору на вводе тепловой сети. Снижение располагаемого напора относительно расчётного значения ведёт к снижению объёмного расхода воды циркулирующего в системе отопления, что в свою очередь приводит к разбалансировке системы и останове дальних стояков/ветвей.

5 Для работы элеватора разница давлений между подающим и обратным трубопроводом должна превышать 15 м.вод.ст.

Где установлены тепловые пункты с элеваторными узлами?

Практически все системы отопления введённые в эксплуатацию до 2000 года оборудованы тепловыми пунктами с элеваторными узлами.

Где можно применять элеваторные ИТП?

В настоящее время для всех проектируемых и реконструируемых жилых и административных зданий, обязательно применение автоматического регулирования в тепловом пункте. Применение же элеваторных узлов совместно с автоматическими регуляторами запрещено нормативно.

Элеваторные узлы могут устанавливаться лишь на объектах где нет необходимости в автоматическом управлении системой отопления, располагаемый напор (разница давлений между подающим и обратным трубопроводом) на вводе стабилен и превышает 15 м.вод.ст, для работы подключённой системы отопления достаточно перепада давлений между подачей и обратом в 1,5м.вод.ст, а система отопления работает с постоянным расходом и не оборудована автоматическими регуляторами.

Клапан трехходовой

При необходимости разделить поток теплоносителя между двумя потребителями применяется клапан трехходовой для отопления, который может работать в двух режимах:

• постоянный режим;
• переменный гидрорежим.

Трехходовой кран устанавливается в тех местах контура отопления, где может возникнуть необходимость разделить или полностью перекрыть поток воды. Материал крана – сталь, чугун или латунь. Внутри крана находится запорное устройство, которое может быть шаровым, цилиндрическим или конусным. Кран напоминает тройник и в зависимости от подключения трехходовой клапан на системе отопления может работать как смеситель. Пропорции смешивания можно менять в широких пределах.

Применяется шаровой кран в основном для:

1. регулировки температуры теплых полов;
2. регулировки температуры батарей;
3. распределения теплоносителя на два направления.

Существуют два типа трехходовых кранов – запорные и регулировочные. В принципе они практически равнозначны, но запорными трехходовыми кранами труднее плавно регулировать температуру.

• Как залить воду в открытую и закрытую систему отопления?
• Популярный напольный газовый котел российского производства
• Как грамотно спустить воздух из радиатора отопления?
• Расширительный бачок для отопления закрытого типа: устройство и принцип действия
• Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Байпас в системе отопления — что это такое и зачем он необходим? Расширительный бак для отопления: типы и популярные виды Зачем нужен тепловой аккумулятор для отопления? Расширительный мембранный бак системы отопления: устройство и функции

2016–2017 — Ведущий портал по отоплению. Все права защищены и охраняются законом

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Инструкция по подключению лампочки через выключатель

Что это такое и для чего используется

Рабочее устройство в подвале

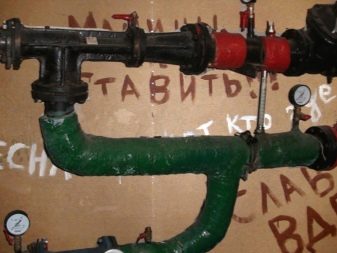

Самый простой способ узнать о том, что же такое элеваторный узел — побывать в подвале обычного многоэтажного дома.

Среди множества деталей отопительной системы будет несложно отыскать этот важный компонент.

Рассмотрим простую схему. Каким образом в дом поступает тепло? Существует два трубопровода: подающий и обратный. По первому осуществляется подводка горячей воды к дому. С помощью второго в котельную попадает уже холодная вода из системы.

Тепловая камера осуществляет подачу горячей воды в подвальное помещение дома

Обратите внимание на то, что на входе необходимо установить запорную арматуру

Это может быть простая задвижка, или же шаровые стальные краны. Температура теплоносителя определяет то, как он будет работать дальше. Различают три основных уровня тепла:

Если температура теплоносителя не выше 95° С, то остается только распределить тепло по всей отопительной системе. Здесь пригодиться коллектор с балансировочными кранами.

Однако все становится не так просто, если температура теплоносителя выходит за пределы норма 95° С. Такую воду нельзя запускать в отопительную конструкцию, поэтому нагрев нужно делать меньшим. Именно в этом и заключается важная функция элеваторного узла.

Как функционирует элеватор

Если говорить простыми словами, то элеватор в системе отопления – это водяной насос, не требующий подведения энергии извне. Благодаря этому, да еще простой конструкции и низкой стоимости, элемент нашел свое место практически во всех тепловых пунктах, что строились в советское время. Но для его надежной работы нужны определенные условия, о чем будет сказано ниже.

Чтобы понять устройство элеватора системы отопления, следует изучить схему, представленную выше на рисунке. Агрегат чем-то напоминает обычный тройник и устанавливается на подающем трубопроводе, своим боковым отводом он присоединяется к обратной магистрали. Только через простой тройник вода из сети проходила бы сразу в обратный трубопровод и прямо в систему отопления без снижения температуры, что недопустимо.

Стандартный элеватор состоит из подающей трубы (предкамеры) со встроенным соплом расчетного диаметра и смесительной камеры, куда подводится остывший теплоноситель из обратки. На выходе из узла патрубок расширяется, образуя диффузор. Агрегат действует следующим образом:

• теплоноситель из сети с высокой температурой направляется в сопло;
• при прохождении через отверстие малого диаметра скорость потока возрастает, из-за чего за соплом возникает зона разрежения;
• разрежение вызывает подсасывание воды из обратного трубопровода;
• потоки смешиваются в камере и выходят в систему отопления через диффузор.

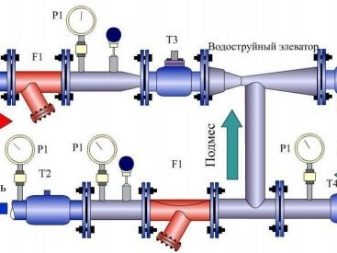

Как происходит описанный процесс, наглядно показывает схема элеваторного узла, где все потоки обозначены разными цветами:

Непременное условие устойчивой работы узла заключается в том, чтобы величина перепада давления между подающей и обратной магистралью сети теплоснабжения было больше, чем гидравлическое сопротивление отопительной системы.

Наряду с явными преимуществами данный смесительный узел обладает одним существенным недостатком. Дело в том, что принцип работы элеватора отопления не позволяет регулировать температуру смеси на выходе. Ведь что для этого нужно? Изменять при необходимости количество перегретого теплоносителя из сети и подсасываемой воды из обратки. Например, чтобы температуру снизить, надо уменьшить расход на подаче и увеличить поступление теплоносителя через перемычку. Этого можно добиться только уменьшением диаметра сопла, что невозможно.

Проблему качественного регулирования помогают решить элеваторы с электроприводом. В них посредством механического привода, вращаемого электродвигателем, увеличивается или уменьшается диаметр сопла. Это реализовано за счет дроссельной иглы конусной формы, входящей в сопло изнутри на определенное расстояние. Ниже изображена схема элеватора отопления с возможностью управления температурой смеси:

1 – сопло; 2 – дроссельная игла; 3 – корпус исполнительного механизма с направляющими; 4 – вал с зубчатым приводом.

Примечание. Вал привода может снабжаться как рукояткой для управления вручную, так и электродвигателем, включаемым дистанционно.

Появившийся относительно недавно регулируемый элеватор отопления позволяет производить модернизацию тепловых пунктов без кардинальной замены оборудования. Учитывая, сколько еще подобных узлов функционирует на просторах СНГ, подобные агрегаты приобретают все большую актуальность.

Требования к помещению

В подавляющем большинстве случаев смесительные узлы монтируются в подвале здания. Для выполнения своих функций необходимо учитывать характеристику помещения – сезонные перепады температуры и влажности.

Существует ряд требований к этим показателям, выполнение которых обязательно. В особенности это касается элеваторных узлов системы центрального отопления с установленными автоматическими сервоприводами:

• Температура в помещении не должна опускаться ниже 0°С;
• Для предотвращения появления конденсата на поверхности труб обустраивается система вытяжной вентиляции;
• Для электрических приборов обязательно монтируется отдельная щитовая. Рекомендуется предусмотреть источник автономного питания на случай аварийного отключения подачи электричества.

Однако по факту редко можно встретить следование этим правилам. В итоге даже для самого эффективного чертежа элеваторного узла его практическое исполнение может существенно отличаться. Именно поэтому появились альтернативные схемы для смешивания потоков теплоносителя.

В некоторых новых многоквартирных домах, подключаемых к центральному отоплению, не предусмотрена схема отопления с элеваторным узлом. Для его монтажа нужно обратиться в управляющую компанию.

Общая информация

Тепловой пункт расположен у входа теплотрассы в помещение. Основная его задача заключается в изменении рабочих параметров жидкости-теплоносителя, а если быть точным — в снижении температуры и давления воды перед ее попаданием в радиатор или конвектор. Такой процесс необходим не только для повышения безопасности жильцов и предотвращения возможного обжигания при контакте с батареей, но и для увеличения эксплуатационных сроков всего оборудования. Функция незаменима в тех случаях, если в здании имеются полипропиленовые или металлопластиковые трубы.

В соответствующей документации указаны регламентированные режимы работы подобных узлов. Они указывают на верхний и нижний порог температур, до которых может прогреваться теплоноситель. Также согласно современным стандартам на каждом узле должен присутствовать датчик тепла, определяющий текущие показатели жидкости, с которой работает теплоузел.

Схема, принцип работы и устройство теплового оборудования могут зависеть от нескольких особенностей, включая проект, который создавался с учетом индивидуальных требований заказчиков. Среди существующих типов тепловых узлов, особым спросом пользуются модели на основе элеватора. Такая схема характеризуется особой простотой и доступностью, но с ее помощью нельзя менять температуру жидкости в трубах, что доставляет потребителю массу неудобств. Главная проблема — чрезмерный расход тепловых ресурсов при временных оттепелях во время отопления.

В системе тепловых узлов на основе элеватора может присутствовать редуктор пониженного давления, который расположен непосредственно перед элеватором. Сам элеватор осуществляет подмешивание остывшей жидкости из обратной трубы к прогретому теплоносителю, достигшему подающего контура.

Применение элеваторного узла системы отопления

Это интересно: Крепление профнастила на крыше саморезами

Освещение фасада зданий: разновидности, принципы организации

Типы устройств

В зависимости от возможности контролировать температуру воды на выходе различают несколько типов устройств.

Без механизма контроля температуры воды на выходе

Такие элеваторы позволяют уменьшить температуру перегретой воды на фиксированную процентную величину, а возможность контроля температуры на выходе отсутствует. Такие элеваторы сегодня встречаются довольно редко, поскольку существуют недорогие устройства с механизмом контроля.

С механическим контролем

Такие агрегаты оборудованы толстой конусовидной иглой, которая расположена в камере подачи перегретой воды. Эта игла связана со специальным регулировочным валом, который позволяет изменить расположение иглы внутри камеры.

Фото 1. Элеватор с механическим контролем соотношения между горячей и холодной водой в камере разряжения.

При вращении вала игла перемещается в области сопла, что приводит к увеличению или уменьшению зазора между камерой перегретой воды и камерой разряжения. Благодаря этому осуществляется контроль соотношения между перегретой и холодной водой в камере разряжения, что позволяет уменьшить или увеличить температуру смеси. Вращением вала для контроля температуры должен заниматься человек.

С автоматическим блоком управления системой отопления

Такие устройства отличаются от вариантов с механическим контролем температуры тем, что дополнительно оборудованы электронным блоком и сервоприводом.

Фото 2. Таймер с конроллером электронного управления элеватором центрального отопления. Автоматизирует контроль температуры воды.

Все показания с температурных датчиков поступают на электронную плату контроля температуры воды; в случае необходимости запускается сервопривод, который перемещает иглу, что приводит к изменению температуры воды.

Важно! Использование этих устройств позволяет полностью автоматизировать контроль температуры воды, а человек нужен лишь для того, чтобы задать параметры функционирования системы

Достоинства и недостатки

Практичность элеватора отопления обусловлена следующими преимуществами:

• простота устройства и, как следствие, минимальное обслуживание;
• долговечность;
• низкая стоимость;
• энергонезависимость (функционирует без участия электричества);
• независимость коэффициента смешения от гидравлического режима во внешней сети;
• наличие дополнительной функции: узел играет роль циркуляционного насоса.

Характерными «минусами» данной технологии являются:

• отсутствие возможности регулирования температуры на выходе;
• необходимость перепада давления между подающей и обратной линиями в пределах 0,8 – 2 атм;
• сложность и высокая точность расчета диаметра насадки-конуса и размеров камеры смешения.

Принцип функционирования

Наилучшим примером, который покажет элеватор отопления принцип работы, будет многоэтажный дом. Именно в подвале многоэтажного дома среди всех элементов можно отыскать элеватор.

Первым делом, рассмотрим, какой в данном случае имеет элеваторный узел отопления чертеж. Здесь два трубопровода: подающий (именно по нему горячая вода идет к дому) и обратный (остывшая вода возвращается в котельную).

Схема элеваторного узла отопления

Из тепловой камеры вода попадает в подвал дома, на входе обязательно стоит запорная арматура. Обычно это задвижки, но иногда в тех системах, которые более продуманы, ставят шаровые краны из стали.

Как показывают стандарты, есть несколько тепловых режимов в котельных:

• 150/70 градусов;
• 130/70 градусов;
• 95(90)/70 градусов.

Когда вода нагреет до температуры не выше 95-ти градусов, тепло будет распределено по отопительной системе при помощи коллектора. А вот при температуре выше нормы – выше 95 градусов, все становится намного сложнее. Воду такой температуры нельзя подавать, поэтому она должна быть уменьшена. Именно в этом и состоит функция элеваторного узла отопления. Заметим также и то, что охлаждение воды таким образом – это самый простой и дешевый способ.

Основные недостатки

Невзирая на то, что элеваторный узел имеет множество достоинств, у него существует и один значительный недостаток. Просто в схеме элеватора не предусмотрена возможность регулировки температуры выходящего теплового носителя.

https://youtube.com/watch?v=I4ka2gBfsWo

Если показатели температуры воды в обратном контуре указывают на то, что она очень горячая, то нужно будет ее снизить. Решить эту задачу можно лишь с помощью уменьшения размера сопла, но это можно не всегда выполнить ввиду особенности конструкции оборудования.

В некоторых случаях отопительный узел оснащают электрическим приводом, благодаря которому можно откорректировать размер сопла. Он передвигает главный элемент конструкции — дроссельную конусную иголку. Эта игла передвигается на определенное расстояние в отверстие внутри сопла. Глубина передвижения дает возможность менять диаметр сопла и этим регулировать температуру теплового носителя.

На валу можно установить как ручной привод в форме рукояти, так и дистанционно управляемый электродвигатель.

Нужно сказать, что установка этого температурного регулятора дает возможность усовершенствовать общую отопительную систему с тепловым узлом без значительных материальных затрат.

Зачем нужен элеваторный узел отопления: схемы, принципы работы и проверки установки

Уменьшение тепловых потерь является основной задачей при планировании централизованного отопления. Для этого, еще на этапе нагрева теплоносителя, создаются особые условия для его транспортировки: повышенное давление, максимальный температурный режим. Но для того чтобы при распределении горячей воды уровень ее нагрева понизился до требуемого устанавливают элеваторный узел отопления: схемы, принципы работы и проверки должны строго соответствовать нормам. Несмотря на то что он является частью центрального отопления, обычный пользователь должен знать принцип его работы.
