Подставки под арматуру

Содержание:

1 Что можно использовать в качестве опор для арматуры?

Специалисты, занимающиеся подготовкой фундаментных оснований, рекомендуют использовать специализированные приспособления, которые обеспечивают точное соблюдение СНиП при заливке бетона. Ведь основная задача фундамента, равно как и перекрытия – выдерживать расчетные нагрузки, что возможно только при условии равномерности защитного слоя над армированием. На тех участках, где бетонное покрытие будет слишком тонким, возникнет повышенное напряжение. Особенно это может случиться при землетрясениях. Одинаковые по высоте и прочности стойки помогут выставить решетку из стержневой арматуры на необходимом уровне по всей площади. Некоторые умельцы заменяют их обрезками канализационной трубы с прорезанными пазами.

Более простой вариант – гнутые металлические подставки в виде скоб с отогнутыми в разные стороны под углом 90 градусов кончиками. При вязке они также фиксируются проволокой к решетке, что обеспечивает достаточную устойчивость при наличии хотя бы двух таких элементов на квадратный метр. Однако следует отметить, что данный вариант не предусматривает передвижения по армирующей конструкции, ввиду того, что согнутые из достаточно тонкого прутка подставки не выдержат массы вставшего на них человека. Для каркасов, по которым необходимо ходить в процессе заливки (например, под монолитную плиту фундамента), лучше сварить специальные подпорки в виде уложенной набок лесенки из 3–4 перекладин. Расположенные углом, 2 таких элемента выдержат солидную нагрузку. Недостаток их – сложность изготовления своими руками.

Гнутые металлические подставки в виде скоб

Еще один тип подпорок – бруски, отлитые из бетона. Они достаточно хорошо схватываются заливаемым в опалубку раствором благодаря одинаковой структуре со строительной цементно-песчаной смесью. Такие кубики весьма прочны и выдерживают вес конструкций даже из арматуры самого большого диаметра. Типоразмеры бывают разными, в зависимости от формы, в которой выполнялась отливка. Единственный недостаток таких подпорок – отсутствие надежной фиксации арматуры. То есть при сильной вибрации или толчках, которые возникают при подаче струи раствора из рукава, каркас может сдвинуться в сторону и потерять устойчивость.

Нередко в частном строительстве желание сэкономить побуждает использовать подручные средства. Наиболее распространенным вариантом является обыкновенный кирпич, нередко расколотый на половинки, чтобы сократить расход. Кто-то укладывает под арматуру деревянные бруски. Однако оба эти способа выставления каркаса на должный уровень неприемлемы, поскольку и кирпич, и древесина отличаются повышенным влагопоглощением, причем дерево впоследствии еще и разбухает. Вокруг таких подставок в итоге бетон становится крайне ненадежным.

Зачем нужны фиксаторы арматуры

Фиксаторы для арматуры: виды, характеристика и сфера применение пластиковых подставок

Фиксатор выполняет роль фиксирующего элемента и защитного барьера для формирования необходимой формы ещё не застывшему бетону, предотвращая выход арматуры за пределы ограждения. Фиксаторы могут быть выполнены в виде треугольных, овальных, круглых элементов, скрепляющих армирующую сетку или прутья.

Фиксаторы помогают более качественно разметить необходимый участок, обеспечив идеальную точность заливки и зафиксировать равномерную ширину цементного покрытия

По сути, фиксаторы становятся элементом армирующего каркаса, который легко собирается и выдерживает давление цементной массы, не требует сварки, и определяют точное положение ещё не застывшей конструкции.

Также фиксаторы обеспечивают создание равномерного армирующего слоя.

Как рассчитать количество?

Цветы в леруа мерлен

Расход арматуры, как и фиксаторов, должен быть правильно рассчитан. Специалисты рекомендуют пользоваться 5-10 крепежами на 1 м2. Если толщина арматуры составляет 2,8-3,2 см, то целесообразным будет использование 5-6 элементов фиксации. В случае применения тонкой арматуры с диаметром 1,2-1,4 см стоит использовать 8-10 фиксаторов. Это правило касается всех типов приспособлений.

Чем тоньше арматура и больше бетонный слой, тем больше стоек потребуется монтировать. Средним количеством считается 7 единиц на 1м2. Если учитывать это правило, то трудностей с расчетом возникать не будет. К примеру, мастеру предстоит забетонировать пол с габаритами 8 на 11 м, а это 88 м2. Полученный результат нужно умножить на 7, в результате чего получится, что для бетонирования пола с заданными параметрами потребуется 616 арматурных фиксаторов.

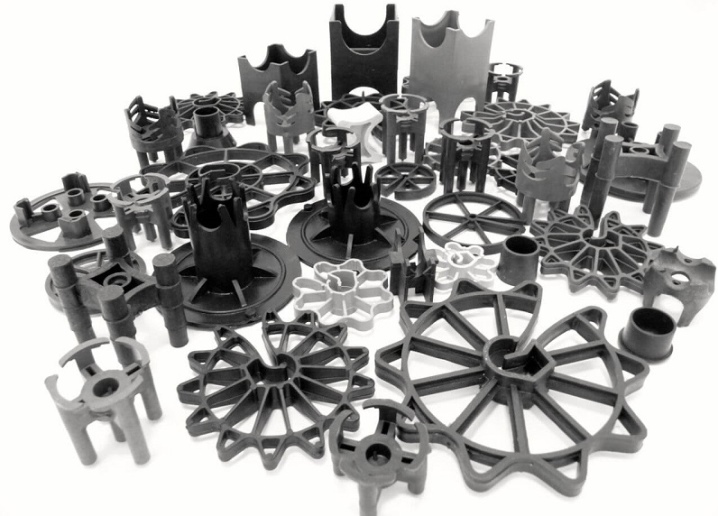

Виды фиксаторов

Производители представляют впечатляющий ассортимент изделий различных типов. Производство пластмассовых фиксаторов для арматуры постоянно представляет новые разработки. Дорабатываются и совершенствуются уже хорошо известные конструкции. Рассмотрим подробнее самые популярные из них.

«Кубик»

Универсальный закладной элемент, выдерживающий большие нагрузки благодаря утолщенной стенке. Усиленный вариант фиксаторов, может служить в качестве подпорки для арматуры диаметром до 40 мм, и обеспечивать защитный слой от 35 до 80 мм. Самым популярным считается фиксатор кубик с толщиной стенки 2,1 мм, обеспечивает защитный слой размером 35, 40, 45 и 50 мм, используется для арматуры диаметром не выше 28 мм.

«Стульчик»

Самые распространенные опорные фиксаторы для металлической арматуры при армировании перекрытий, полов и других горизонтальных плоскостей. По форме это цилиндрический бочонок с четырьмя пазами и разомкнутыми перемычками вверху. Обычный вариант имеет 4 ножки, усиленный – 5. Фиксатор для арматуры – “стульчик”, имеет фиксированный размер, и может обеспечивать защитный слой в размере – 15, 20, 25, 30, 35 и 40 мм, выбор необходимого размера осуществляется согласно требований чертежа армирования конструкции. Данный вид фиксатора подойдет для арматуры диаметром от 4 до 14 мм.

«Елочка»

Доработанный вариант стульчика, у которого вверху 2 пары наклонных перемычек. Изделия позволяют получить 4 различных слоя необходимой бетонной защиты – 20, 25, 30 и 35 мм. Подойдут для металлических прутов диаметром до 20 мм.

«Конус»

Фиксатор устанавливают на концах трубки. Роль трубки – образовать сквозное отверстие в массе заливаемого бетона для стяжного болта опалубки. Функция конуса – не дать бетону попасть внутрь трубки. После снятия опалубки конус можно использовать повторно.

«Звездочка»

Распространенное изделие в монолитном строительстве, получившее такое название благодаря внешнему виду, напоминающему звезду. Предназначен для вертикальной фиксации армирующего каркаса и создания зазора между ним и опалубкой. Фиксатор звездочка помогает получить один вариант толщины бетонной защиты, величиной от 15 до 75 мм. Применяются для арматур диаметром от 4 до 22 мм.

«Стойка»

Цилиндрический фиксатор арматуры стойка очень напоминает кубик. Устанавливая его друг на друга можно в одной точке, но на разных уровнях, удерживать несколько рядов арматурной сетки.

Самодельные фиксаторы и опоры для арматуры

Желание сэкономить, небольшие объемы индивидуального строительства, невозможность приобретения или срочность выполнения работы побуждают к использованию в качестве подставки под арматуру подручных средств (кирпич, тротуарная плитка, деревянный брус, брусчатка) и различных приспособлений, изготовленных самостоятельно.

Часто из бетона самостоятельно отливают бруски или элементы нужной формы. Их преимущества – хорошая схватываемость с заливаемым бетоном из-за одинаковой структуры, очень высокие показатели прочности. Главный недостаток – подпорка надежно не фиксирует каркас, который может сдвинуться при подаче раствора в рабочую зону.

Умельцы могут также использовать следующие фиксаторы для арматуры, изготовленные своими руками:

пластмассовый фиксатор из канализационной пластиковой трубы, в которой сделаны необходимые пазы или отверстия для укладки арматуры;
подрозетники с пропилами для фиксации арматуры и без них.

Пластмассовые закладные фиксаторы упрощают процесс самостоятельного монтажа металлического армирующего каркаса и значительно ускоряют его. После заливки бетоном каркас имеет гарантированный защитный слой со всех сторон. Это является залогом долгой и безопасной эксплуатации полученной железобетонной конструкции или отдельного ее элемента. И простые пластиковые фиксаторы для арматуры помогают в достижении этого результата.

В тандеме с фиксаторами защитного слоя удачно работают различные пластиковые переходники. Они увеличивают опорную площадь каркаса на сыпучих поверхностях, помогают регулировать размеры бетонного слоя защиты, расширяют возможности оптимального использования стандартных фиксаторов без затрат на дополнительные узкоспециализированные изделия.

Нюансы выбора

Первоначальным критерием в подборе арматурных фиксаторов считается их тип. «Звездочки» относятся к универсальному решению, так как с ее помощью можно крепить разные массивы с металлическим прутом. Продукция должна производиться из высококачественного материала, иначе элемент может расколоться на части.

Покупая фиксаторы, обязательно нужно контролировать толщину пластика и его качественные характеристики. Пластмасса должна характеризоваться прочностью и эластичностью. Для того чтобы протестировать изделие на надежность, его надевают на предмет с толщиной, аналогичной арматурной. Если после эксперимента фиксатор останется целым, то его можно использовать во время строительства.

Стоит обратить внимание на однородность материала крепежа, он должен быть одинакового цвета во всех частях. А также материал не должен иметь мельчайших прожилок, так как они свидетельствуют о низком качестве изделия

Результатом покупки подобного приспособления может стать его быстрая поломка.

Перед тем как купить фиксатор, нужно обратить внимание на жесткость корпуса и качественные характеристики замков его крепления. Корпус «звездочки» должен иметь специальную маркировку, по которой можно узнать о габаритах продукции

Горизонтальное приспособление обязательно должно быть прочным, так как ему потребуется выдерживать значительные нагрузки. Чтобы проверить качество «кубика» либо «стульчика», необходимо встать на изделие ногами. В данном случае возможна незначительная деформация, но появление трещин должно быть исключено.

Помимо всего вышеперечисленного, мастеру стоит обратить внимание на дополнительные элементы фиксаторов, то есть подставки. Они способны снизить давление от сооружения и при этом не погрузиться в землю

Для любых стоек важным моментом является диаметр жилы.

Описание видов

Обычно материалом изготовления арматурных фиксаторов является высокопрочный, устойчивый к коррозии пластик. Пластмассовые изделия бывают треугольными, квадратными, круглыми. В продаже можно встретить подставки «кубик», «стаканчик», «змейка», конус, «елка». «Кубики» считаются универсальными приспособлениями, благодаря им можно уложить арматуру с разным диаметром.

Фиксаторы «стульчик» имеют диаметр от 2-х до 5 см, их стоит подбирать под арматурные габариты. Однако стоимость такой продукции гораздо ниже, нежели у «кубиков». Вышеописанные виды стоек для арматуры используют, чтобы заливать горизонтальные бетонные плоскости на затвердевшей основе. Изделием «звездочка» получится зафиксировать арматуру в вертикальной плоскости, к примеру, заливать фундамент, колонны, ригели.

В ассортименте строительного оборудования можно встретить такие модели многоуровневых фиксаторов:

стойка ФС-50;
ФС-30;
ФС-40.

В зависимости от функций арматурный фиксатор может быть следующих разновидностей:

опорный нашел свое применение в горизонтальных конструкциях, к примеру, фундаменте;
стеновой – незаменимый для вертикального каркаса, таким фиксатором является «звездочка»;
универсальный, используемый в двух вышеперечисленных ситуациях;
специальный – необходим для решения конкретной задачи, такой как создание полости в бетоне.

Вертикальные

Вертикальный арматурный фиксатор – это стойка круглого или прямоугольного сечения с трубкой или без нее. На верхней части изделия находятся ограничивающие детали. Благодаря последним арматура не соскакивает из фиксатора. Вертикальные изделия необходимо располагать с дистанцией 100 см друг от друга, при этом соблюдая шахматный порядок. Такие приспособления нашли свое применение во время возведения перекрытий и фундаментов.

Горизонтальные

Фиксатор горизонтальный для арматуры имеет вид профильного кольца, имеющего в центре фиксирующую деталь. Основным предназначением элемента является предотвращение касаний арматурных стержней с опалубкой, а также соблюдение дистанции защитного слоя. Такими фиксаторами пользуются во время организации колонн и стен.

Фото фиксаторов для арматуры

Также рекомендуем просмотреть:

Особенности холоднокатаного листа
Технические особенности горячекатаного листа
Инструкция, как выбрать двутавровую балку
Выбираем трубы ВГП по уму
Как выбрать и рассчитать швеллер
Стальной рифленый лист
Какие лучше столбы для забора
Металлическая кровля
Размеры металлического уголка
Технология вязки арматуры для фундамента
Арматурная строительная сетка
Какой оцинкованный лист выбрать
Какую сетку рабицу выбрать
Какие особенности имеет оцинкованная проволока
Как выбрать профильную трубу
Оцинкованная сварная сетка в рулонах
Какая арматура нужна для фундамента
Забор из металлического штакетника
Композитная стеклопластиковая арматура
Стальная низкоуглеродистая оцинкованная проволока
Как выбрать и положить профнастил для крыши
Какой профлист лучше для забора
Все виды колючей проволоки
Что такое нихромовая проволока
Изготовление и применение стального круга
Как выбрать оцинкованный профнастил
Как подобрать сварочную проволоку

Как выбрать фиксаторы под арматуру?

Выбор ПВХ-фиксаторов довольно прост. Вам нужно руководствоваться тремя основными критериями. Во-первых, нужно выбрать тип нужного вам фиксатора исходя из возводимых конструкций – горизонтальных или вертикальных.

Во-вторых, нужно выбирать фиксатор исходя из толщины защитного слоя, который нужно обеспечить.

Ну и, наконец, нужно подобрать размер подходящего вам изделия исходя из толщины строительной арматуры, которую вы применяете на объекте. Обычно, каждый фиксатор позволяет использовать совместно с ним сразу несколько диаметров арматур.

Фиксаторы бывают таких типов, как кубик или стульчик, ёлочка или звёздочка, стойка или конус. Главное их отличие друг от друга – форма и область применения. «Стойка», например, выдерживает большие нагрузки и отлично подходит нижним слоям арматуры, она помогает создавать конструкции с защитным слоем до 40 мм. «Кубик» применятся в креплении армирующих элементов основания строения, а «звездочка» — для устройства стен, колонн и других вертикальных поверхностей.

Еще бывают многоуровневые фиксаторы, которые позволяют закрепить два и более уровня арматуры, что повышает прочность монолита.

Все вышеперечисленные виды пластиковых фиксаторов можно купить в компании «Группа Стандарт». Наши специалисты помогут сделать правильный выбор и подобрать подходящие именно для вашего типа работ фиксаторы.

Выбор фиксаторов – совет от мастера

В своей 10 летней практике, в монолитном строительстве, довольно часто сталкивался с проблемой бракованных фиксаторов. После установки их под арматурную сетку, после наступая на неё, подставки просто разлетались по сторонам. Они разламывались на половину, и сетка опускалась на опалубку. Так же был случай и с фиксаторами «звездочка», во время установки на армирующую сетку, они просто разлетались, пол мешка просто в воздух. Проблема заключалась в некачественной пластмассе, она была хрупкой.

Советую во время покупки, открывать мешок с пластиковыми подставками и проверять их. Если это стульчик, станьте на него, он не должен разломаться, может только согнутся. Фиксатор звездочку, попробуйте одеть на что-то подходящего диаметра, согните её, она не должна ломаться. Пластмасса должна быть пластична, и в то же время крепка. Если все в порядке покупайте.

В настоящее время ассортимент фиксаторов под арматуру просто огромен, и с каждым годом он все время растет. Появляются новые фирмы, новые формы, но цель у них остается все та же, это обеспечить необходимый защитный слой арматуре, чтобы возводимая вами конструкция получилась прочной и надежной.

Замки для калитки

Замок для калитки или видеодомофон – это устройство фиксации, которое, в свою очередь, может быть электронного, механического или комбинированного типа. Предназначаются для запирания помещений с целью предотвращения попадания в них посторонних людей и обеспечения сохранности имущества.

Так выглядит установленный врезной замок на калитку

Сейчас существует множество разновидностей замков, которые можно поставить, и цена вас приятно удивит.

Самые простые, которые вы можете сделать и врезать своими руками – это шпингалеты, щеколды, засовы для ворот и крючки. На смену им пришли видеодомофоны, кодовые, электрические и другие виды замков.

Чем обеспечивается защитный слой?

Расположение элементов армирующего каркаса перед бетонированием может быть выверенным, с соблюдением нужного расстояния до стенок опалубки и основания. Но не исключена возможность смещения отдельных элементов от потока свежего бетона при заполнении и уплотнении объема. На всех стадиях получения железобетонной конструкции положение металлических элементов и всего каркаса останется стабильным, если будут использоваться фиксаторы защитного слоя арматуры. Поговорка о малом, но не менее дорогом, золотнике очень актуальна в применении к ним.

Положительные качества изделий и преимущества от их использования:

Фиксаторы изготавливают из прочного пластика – материала, устойчивого к коррозии, перепадам температуры, воздействию агрессивных веществ.
Прочность изделий позволяет сохранять стабильность геометрической формы и размеров, создавать усиленный армирующий каркас для нагруженных конструкций.
Универсальность – их можно подобрать для любого вида и размера арматуры, различного способа ее крепления, обеспечения нужной толщины защитного бетонного слоя.
Пластиковые подставки для арматуры также применяют при бетонировании конструкций с каркасной основой из композитных материалов.
Массово производимые фиксаторы взаимозаменяемы.
Металлический каркас будущей железобетонной конструкции собирается легко, быстро, без применения сварки или проволоки для фиксирования определенного положения прутьев относительно друг друга и опалубки.
Исключают появление каркасной сетки над бетонной поверхностью и удерживают ее в зафиксированном положении.
Опора для металлической арматуры не дает растрескиваться бетону, потому что минимизирует искривление и деформацию прутьев под значительным весом сооружения.
Помогают поддерживать постоянной необходимую толщину защитного слоя.

Изготовленные из пластика фиксаторы являются расходным материалом, который остается в залитом бетоне. Очень редко, являясь элементом опалубки, подставка под арматуру может быть многоразового использования. Работа с таким изделием (например, фиксатор арматуры типа конус) предусматривает демонтаж и заполнение раствором оставшейся полости.

Ориентация арматуры влияет на классификацию применяемых вместе с ней фиксаторов, которые могут быть:

опорными – для фиксации положения каркаса в горизонтальной плоскости;
стеновыми – для вертикально направленной арматуры (наиболее применяемый — фиксатор арматуры звездочка);
универсальными – сочетающими возможности первых видов;
специальными – для применения в особых случаях и конкретных ситуациях; к таким фиксаторам можно отнести заглушки и трубки, которые создают необходимую полость в бетоне и обеспечивают нужное расстояние до арматуры от поверхности будущего изделия.

Оптимальный принцип размещения фиксаторов в теле будущего изделия – шахматный порядок. При таком расположении рекомендуемый интервал между ними – 50-90 см. Конкретное значение подбирается с учетом габаритов металлического каркаса, сечения его прутьев и особенностей конструкции самих фиксаторов. Согласно строительных правил обычный расход фиксаторов арматуры составляет 4-10 шт/м2.

Сетка на пластиковых подставках для арматуры, расставленных в шахматном порядке, через 80 см, расход 5 штук на метр квадратный.
