Строительство фундамента по технологии тисэ

Заливка свай

Для заливки опор используют бетон марки М300 (о том, как правильно залить фундамент под дом). Фракция щебня – не более 25 мм.

По осям скважины установите четыре арматурных стержня А-4 диаметром 14 мм. Длина их должна превышать глубину отверстия на 15-20 см. После этого залейте бетон в скважину, периодически уплотняя его глубинным вибратором. Если такого оборудования у вас нет, воспользуйтесь длинной палкой. Цель операции – исключить возможность образования пустот в бетонной массе.

Сразу после заливки бетонируется оголовок сваи. В качестве опалубки можно использовать пластиковую трубу большого диаметра.

Схема заливки свай фундамента по технологии ТИСЭ.

Преимущества и недостатки ТИСЭ

Фундамент ТИСЭ позволяет экономить денежные средства и трудозатраты, так как метод предполагает сокращение объема грунтовых и бетонных работ, строительного материала, а также позволяет обойтись без привлечения рабочей силы.

Например, используя размеры фундамента дома 5×10 м, можно произвести расчет расхода стройматериалов. Для традиционного ленточного фундамента 0.70×0.40×30 м потребуется бетона объемом 8.40 м3, а для ТИСЭ своими руками всего 2.00 м3, из расчета, что нужно 20 свай 1.20×0.60 м.

Помимо экономической выгоды, отзывы застройщиков также помогают выделить следующие плюсы технологии:

• отсутствие необходимости в применении дорогостоящей техники для строительства под ключ, благодаря технологии ТИСЭ 2 и ТИСЭ 3 (за исключением бура);
• автономность работ; строительство осуществляется без подключения к электросети, поэтому может проводиться даже в полевых условиях;
• снижение затрачиваемого времени на работы;
• фундамент ТИСЭ доступен даже тем, у кого нет опыта строительства дома;
• возможность развести коммуникации даже в уже построенном доме;
• Яковлев разработал универсальный метод, пригодный для всех типов грунтов (пучинистых, с близким расположением грунтовых вод, в сейсмологических районах).

Демонстрируя очевидные плюсы, технология ТИСЭ имеет и недостатки. Отзывы индивидуальных застройщиков выявляют такие минусы:

Наземная и подземная часть фундамента ТИСЭ

• невозможность работать на болотистых грунтах, где столбчатый фундамент может попросту утонуть или сломаться;
• сложность бурения на каменистых грунтах, что увеличивает трудозатраты на начальных этапах строительства;
• некоторые называют такие минусы, как уменьшение площади подвала из-за невозможности его обустроить под всем домом;
• фундамент по технологии ТИСЭ требует отмостки большой ширины.

Несмотря на минусы, метод, который предложил конструктор Яковлев, остается самым экологически безопасным и удобным для частного строительства дома под ключ.

Расчет фундамента

Расчет фундамента дает застройщику понятие о том, сколько опор ему понадобится, с каким шагом они будут размещаться и на какую глубину уходить в землю. Перед началом определения этих показателей необходимо выявить, какова несущая способность грунта в соотношении с габаритами будущего дома. Для этого необходимо сделать расчет:

• веса здания;
• его эксплуатационной нагрузки;
• нагрузки снежного слоя;
• несущей способности сваи.

Чтобы произвести расчет веса дома, необходимо прибавить массу фундамента, стен, перекрытий и крыши. Вес фундамента определяется путем приблизительного определения веса потраченных на него стройматериалов, исходя из объема свай.

Расчет веса стен определяется нагрузкой стройматериала. При использовании опалубки ТИСЭ 2 необходимо прибавить 270 кг к общему весу, при использовании опалубки ТИСЭ 3 – 400 кг.

Готовый фундамент ТИСЭ

Перекрытия дают разную нагрузку, в зависимости от типа: деревянное – до 100-150 кг с утеплителем; железобетонное – 500 кг, бетонные плиты с пустотами – 350 кг. На 1 м2 крыши приходится вес в 50 кг для шиферной кровли, в 89 кг – керамической черепицы и 30 кг – листовой стали.

Чтобы произвести расчет эксплуатационной нагрузки, которую получает фундамент ТИСЭ, необходимо определить приблизительный вес всей бытовой техники, количества проживающих человек, коммуникаций и т.д.

Для односкатных и двухскатных крыш с уклоном 25˚ коэффициент нагрузки равен – 1, при наклоне 26-60˚ — 1.25. Сложив все показатели вместе, и умножив число на коэффициент 1.3, получаем расчет общего веса дома.

Расчет несущей способности сваи определяется в зависимости от типа грунта, величины его сопротивляемости на 1 м2, а также диаметра опоры, который застройщик планирует использовать, обустраивая фундамент по технологии ТИСЭ под ключ.

Например, на суглинке показатель сопротивления грунта составляет 3 кг/м2. Для сваи диаметром 250 показатель несущей способности будет составлять 1.5 т, для 500 мм – 5.88 т, а для 600 мм – 8.40 т. Наилучшие показатели демонстрируют сваи средней толщины 500 мм на всех типах грунта.

Чтобы сделать расчет глубины бурения, необходимо определить уровень промерзания грунта и прибавить к числу еще 20 см. Чтобы обустроить фундамент ТИСЭ, на завершающем этапе производится расчет шага установки столбов таким способом. Например, есть дом 5×10м, грунт массива – суглинка, вес дома 350 тонн, размеры периметра дома – 30 м.

Несущая способность глины – 6 кг/ см2. Если расширение выбранного основания 600 мм, то один столб может выдержать 17 тонн. Делим 350 т на 17 тонн и получаем 20 свай. Периметр дома 30 м, значит шаг установки опор, равен полутора метрам.

Фундамент ТИСЭ: строим самостоятельно

Одним из видов свайного или свайно-ростверкового фундамента является фундамент ТИСЭ. Основное отличие его в том, что на конце сваи есть полусферическое (куполообразное) утолщение. Такая форма позволяет использовать свайные фундаменты на пучнистых грунтах, при этом объем земельных работ остается очень небольшим.

Основной недостаток классического свайного фундамента состоит в том, что при сильном пучении опору может просто вытолкнуть. Но так как сама идея очень привлекательна — строится быстро при минимуме затрат — на сложных грунтах стали делать внизу сваи подошву — прямоугольную армированную пластину. Но при таком варианте сразу в разы возрастал объем земельных работ: под каждую сваю необходимо копать котлован размерами больше планируемой подошвы. Зато здание стоит нормально даже на грунтах с сильным морозным пучением.

Свайный фундамент по технологии ТИСЭ имеет куполообразное утолщение в основании каждой опоры

Под сваи, сделанные по технологии ТИСЭ создают похожее утолщение. Но рыть котлованы не нужно. Это расширение формируется при помощи специального ножа, который крепится к фирменному буру. Этот нож и формирует расширенный купол. Далее вся технология почти в точности повторяет процесс возведения свайного или свайно-ростверкового фундамента.

Ранее расширения тоже практиковались, но делать их пытались при помощи микровзрывов или поковыряв лезвием на длинном шесте. Основное новшество в технологии ТИСЭ — это бур с открывающимся регулируемым лезвием. С его помощью сделать расширение подошвы намного легче.

Как работать буром ТИСЭ

Достоинства и недостатки

Фундаменты ТИСЭ быстро набирают популярность: при минимальных дополнительных затратах получается более надежный фундамент. Итак, его достоинства:

• повышенная сопротивляемость силам пучения;
• нагрузка от дома передается на большую площадь, что уменьшает возможность возникновения неравномерных просадок;
• невысокая себестоимость при хороших характеристиках;
• может быть спроектирован для домов из разных материалов, до 3-х этажей в высоту;
• малый объем земельных работ.

Порядок изготовления сваи ТИСЭ

Если для вашего дома рекомендован свайный или свайно-ростверковый фундамент, есть смысл сделать сваи ТИСЭ. При небольшом увеличении объема работ вы получаете значительное повышение надежности. Ведь свайные фундаменты не любят проектировщики за то, что узнать, что за грунт находится под каждой опорой невозможно. Потому и спрогнозировать, насколько надежным и стабильным будет фундамент, не получится. А фундамент ТИСЭ имеет более широкую опору, что снижает риски. Предсказать по прежнему ничего нельзя, но большая площадь распределения нагрузки — это всегда хорошо.

Тем не менее, есть и недостатки. Главный: пятку сваи ТИСЭ нельзя хорошо армировать. Можно опустить арматурный каркас до самого низа, но расширение армированию не поддается. Потому остается возможность того, что это утолщение разрушится.

Сваи ТИСЭ — основа свайно-ростверкового фундамента ТИСЭ

Есть еще один недостаток, но уже из практики применения бура: им работать нелегко. Сама конструкция интересна. Это не лопасть, обернутая вокруг стержня, а некоторая емкость, с составным дном. На пластинах, которые формируют дно, приварены четыре лезвия, поставленные под углом. Когда вы вращаете бур, они взрыхляют землю. Так как дно не сплошное, грунт попадает в корпус, откуда его нужно вынимать.

Порядок работ такой: покрутили несколько раз бур вокруг своей оси, вынули, вытряхнули грунт. Снова опустили в ямку, провернули несколько раз, и т.д. Технология несложна, но работа утомительная. Сам аппарат весит 7-9 кг, плюс грунт. Поднимать, опускать его нужно часто. В общем, утомительно. Плюс — не нужны механизмы. Минус — работа в физическом плане нелегкая. Особенно если грунт каменистый или из плотной глины.

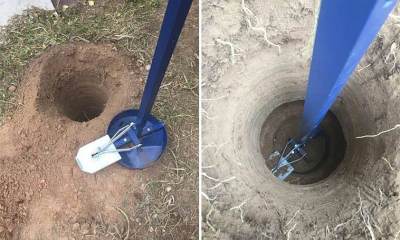

Бурим грунт под сваи ТИСЭ.

Вертикальность бурения контролировал периодически опуская в лунку отвес. Если лунка вертикальная, то центр дна лунки должен сходиться с центром лунки у поверхности.

Грунт во всех лунках оказался разным. После 10–40 см плодородки шла супесь или суглинок с большим содержанием булыжников размером от апельсина до дыни и больше. Из–за чего многие лунки имели весьма неровные стенки.

Для подкопки булыжников сделал черпалку.

У каждого тисэшника собирается свой набор различных инструментов и приспособ. Мешок на фото тоже не просто так, он с камнями и подвешивался на бур, когда шла особо плотная глина.

Рекорд составил более 15 камней в лунке. Они просто лежали друг на друге, а между ними суглинок.

На следующей фото булыжники из двух скважен.

Благо глубже метра булыжники обычно не встречались, но там появлялась очень плотная глиняная прослойка сантиметров на 10–30 везде по разному и иногда приходилось подвешивать на бур мешок с камнями плюс давить сверху иначе бур просто скользил по грунту.

Ящерки живущие неподалеку за это время привыкли ко мне и уже не убегали.

После плотной глины обычно шел песок или супесь. Это что касается одной стены дома, с которой я начал бурение. Чем дальше от этой стены тем меньше камней и грунт становиться однороднее, все больше приближаясь к суглинку.

Весь отпуск я ковырялся с бурением. На выковыривания одного булыжника порой уходило пол дня. В первой лунке оказался вообще здоровый валун, который было ни как не достать через шахту лунки.

Когда батя вернулся из отпуска ему было поручено рыть яму в десяти сантиметров от этой лунки с валуном.

В последствии валун был извлечен боковым подкопом с глубины 130 см.

Через подкоп можно посмотреть на скважину ТИСЭ изнутри. На следующей фото мы забегаем вперед и можем рассмотреть уширение.

Сделал за отпуск 20 лунок без уширения. Эти лунки бурились глубже остальных 170–185см, так как я решил снивелировать немного перепад в 1м 15см, убрав 15см грунта с этой самой верхней части пятна застройки в нижнюю. При бурении так же было много грунта, который свозился в нижнюю часть пятна застройки.

Продолжение на следующей странице (жмем 2).

Пошаговое создание каменного цветника

Дизайн клумбы бывает различным. Можно подключить свою фантазию и придумать замысловатые формы. Вне зависимости от дизайнерского решения принцип создания цветника практически одинаковый:

1. Подобрать месторасположение, составить схему, нанести разметку, рассчитать материалы.
2. Вырыть бороздки глубиной 0,2-0,3 м для создания фундамента.
3. Выложить на днище рубероид или полиэтилен, залить цемент, геотекстиль.
4. Насыпать на 1/3 песок, утрамбовать.
5. Выложить камни, сначала большие, потом мелкий гравий и щебень, которые укрепят основание. В глубоких слоях оставить отверстия для циркуляции воздуха. Оставшиеся пустоты залить цементным раствором.
6. Выложить сочетающиеся камни на поверхности земли с небольшим уклоном в середину клумбы. Укрепить конструкцию изнутри цементом.
7. Снять в цветнике верхний слой грунта.
8. Создать дренаж, например, из керамзита.
9. Насыпать питательную почвосмесь. Подождать несколько дней для усадки и высадить растения.

Если цветник создается из искусственного камня, на зиму его рекомендуется накрыть досками или любым укрывным материалом, потому что из-за морозов и высокой влажности он может потерять привлекательность.

Декор из яичных контейнеров

Очень простой и довольно-таки интересный вариант декора зеркала — это изготовление рамы из цветов. Цветы же делаются из доступнейшего материала — яичных ячеек от покупных яиц.

Данный вид декора для большого зеркала тоже будет уместен. Подойдет и бумажный вариант и пластиковые формочки.

Мы рассмотрим украшение из пластиковых формочек. Для того, чтобы сделать цветы для рамки, необходимо на каждую единицу подготовить 5 ячеек.

Кроме этого потребуется леска для пестиков и тычинок. Ячейки отделяем от общего короба и обрезаем им верх в виде лепестков.

Далее объединяем все эти ячейки в один цветок посредством клея. Из лески собираем несколько тычинок и подклеиваем к центру. Готовый цветок прикрепляется к зеркалу в виде рамы.

Далее делаем некоторое количество таких цветов и крепим по всему периметру зеркала вне зависимости от его формы. Такой декор старого зеркала сделает его более симпатичным и свежим.

Монтаж основания своими руками

После сбора данных по результатам гидрогеологический изысканий переходят к расчету фундамента, который позволит выбрать оптимальные параметры для конструктивных элементов. Имея на руках проект и чертежи можно приступать к строительным работам.

Расчет материала

Чтобы найти потребность в сваях, нужно знать общий вес дома и несущую способность одной опоры. Нагрузка от конструкции складывается из таких параметров:

1. Веса стен, перегородок, перекрытий, кровли и пристроек.
2. Полезной нагрузки, учитывающей массу людей, предметов интерьера и тяжелого оборудования (величина принимается равной 150–180 кг на м2 площади всех перекрытий).
3. Массы снежного покрова (средняя величина по региону, равная 100–300 кг на м2 кровли).

Найденное значение умножается на коэффициент надежности (1,1–1,4) и делится на грузоподъемность одной сваи. Таким образом находят необходимое количество свай. Чтобы рассчитать шаг, периметр конструкции делят на количество опорных элементов. Шаг должен быть в пределах 1,5–2,5 м по СНиП. Точки размещения опор наносят на чертеж по контуру, начиная с углов.

Глубина закладывания фундамента должна быть на 20–30 см ниже уровня промерзания грунта (по результатам геологических исследований). Высота зазора между ростверком и уровнем земли, согласно технологии ТИСЭ, должна составлять 30–45 см (зависит от количества осадков и степени морозного пучения грунта). Высоту свай рассчитывают, исходя из этого зазора, добавляя к нему минимум 10 см – размер погружения опорного элемента в тело ростверка.

Ширину ростверка выбирают по толщине несущих стен, но не меньше диаметра свай, нависание над которыми допускается до 10 см. Высоту ростверка выбирают в пределах 30–60 см, учитывая климатические условия в регионе.

Чтобы найти потребность в бетоне, необходимо рассчитать общий объем фундамента. Для этого разбивают силовую конструкцию на простые фигуры. Объем одной опоры находят по формуле:

где  H и R – высота и радиус сваи соответственно, а 10% – запас на пяту.

Объем одной стороны ростверка находят путем перемножения высоты и опорной площади. Полученные значения суммируют и добавляют запасом 5-7%.

Сложности при бурении

Выработку скважин можно проводить с помощью ручного бура или специальной установки (аренда от 1500 руб./стуки). Если грунт плотный и сухой, то сначала делают неглубокие шурфы, заливают их водой и штыкуют металлическим прутом. Чтобы прикладывать меньше усилий в процессе бурения, можно увеличить плечо рукояти.

При работе с сухой почвой может возникнуть другая проблема – осыпание стенок. В этом случае в шурф увлажняют водой, благодаря чему грунт уплотняется и лучше держит форму.

Как формировать расширение?

Для устройства расширения на дне скважины используют бур, оборудованный плугом, который можно выставлять в два положения – на 50 и 60 см. Выработанная почва попадает в грунтоприемник и по мере накопления извлекается.

Движения плугом осуществляют по часовой стрелке, не прикладывая вертикальных усилий, чтобы не допустить чрезмерное углубление шурфа.

Работая с высокоплотным грунтом не обойтись без дополнительного инвентаря – прута с загнутым концом для разрушения твердого пласта земли. С этой целью можно также использовать мотыгу или плоскорез.

В таких геологических условиях допускается уменьшение диаметра пяты, так как несущая способность и так будет достаточно высокой.

Армирование и заливка бетоном

Перед бетонированием в скважину обязательно помещают армокаркас для придания жесткости конструкции, а выступающие над поверхностью арматурные пруты на следующем этапе строительства будут использованы для жесткой связки опор с ростверком.

Для заливки используют бетон прочностью М250–300. Вначале заливают пяту, затем помещают в скважину опалубку из свернутого в трубу листового рубероида, который должен выступать над поверхностью на высоту, равную значению надземной части опорных элементов.

Окружность в верхней части трубы обвязывают проволокой и укрепляют конструкцию щебнем, чтобы его стенки не разошлись под давлением раствора.

Достоинства и недостатки фундамента по технологии ТИСЭ

ТИСЭ — это свайно-ленточная конструкция, возведение опорной конструкции производится в виде квадрата или прямоугольника на сваях.

Бетонный ростверк, который соединяет сваи, к земле не прикасается. Такое положение фундамента не дает грунту давить на себя в любое время года.

Плюсы фундамента ТИСЭ

• Экономически выгодная часть здания;
• Надежная конструкция;
• Быстрое возведение;
• Несложный монтаж;
• Можно строить зимой;
• Экологически чистая конструкция;
• Возможно строительство на сейсмически неустойчивой почве;
• Можно строить опору при разных уровнях грунтовых вод.

Составляющие фундамента ТИСЭ:

• Ростверк из железобетона;
• Армированные сваи.

Нижняя часть сваи фундамента имеет форму полусферы – это большой плюс, т.к. такая конструкция помогает увеличить зону опоры и повысить несущие свойства. Эта конструкция опоры применяется при возведении разнотипных домов. Такой фундамент не дает усадку и подойдет для домов на каркасной основе, а также для возведения каменных домов.

Нижняя часть сваи в виде полусферы имеет свойство противостояния выдавливанию из грунта, которое может быть в пучинистых грунтах.

Ленточная часть фундамента ТИСЭ называется ростверк – его изготавливают из железобетона. Заливку этой части опоры производят на определенном расстоянии над уровнем земли. Из-за промежутка от земли до конструкции пучение не действует на опорную конструкцию.

Плюсы и минусы фундамента ТИСЭ

Раз фундамент ТИСЭ для дома требует точного расчета количества свай и продумывания их расположения, шага меж столбами, нужны инженерные знания,  причем не начального уровня. Самостоятельно рассчитывать ТИСЭ приходится с явным перерасчетом, чтобы не прогадать, а это перерасход средств.

Экономя их и заказывая проект фундамента у специалистов, платишь деньги с перерасхода им, а то и больше. Но, бывают и случаи экономии. В общем предсказать точный ценник ТИСЭ сложно, а это минус.

К минусам работы по технологии индивидуального строительства и экологии относится, так же, необходимость использования специальной буровой. Простая делает отверстия, одинаковые по всей длине. Для ТИСЭ же нужно расширение к низу. Спецбуровая дороже, как и ее аренда.

К плюсам фундамента ТИСЭ отнесем не только его устойчивость в любых почвах, даже торфяниках, но и экономию семейного бюджета. Она связана не только с сокращением расходов бетона и арматуры.

Стоя на воздушной подушке, дом изолирован от мерзлой земли. Воздух – плохой проводник холода да и тепла. Легче поддерживать комфортную температуру в жилье, на нагрев уходит меньше энергии.

Воздушная прослойка под домом исключает, так же, его подтопление. Значит, можно спокойно прятать под пол коммуникации, будь-то провода или трубы. Еще и система вентиляции в домах со свайным фундаментом ТИСЭ эффективнее.

Плюсом столбчатая основа жилья исключает проникновение в него радона. Это радиоактивный газ. Он поднимается из почвы в местах скопления пород, содержащих уран и 226-ой изотоп радия. Распад первого ведет к образованию последнего.

Распад же радия сопровождается образованием радона. В среднем, верхние слои почвы содержат 3- беккерель на килограмм. По заглубленному  классическому фундаменту пары «пробираются» в дом.

Дом на фундаменте ТИСЭ

Цвета и запаха у радона нет. Меж тем, на газ приходится 65% годовой дозы облучения жителей Земли. Интересно, что быстром распаде на свежем воздухе, в помещении радон склонен накапливаться.

Приподняв дом на сваях, можно минимизировать долю газа в жилище. Некоторая часть все равно попадет с воздухом. Но, радон тяжелее атмосферного набора в 7 раз.

Поднимаясь из глубин, радиоактивный элемент накапливается у поверхности, а там, как помним – воздушная подушка под домом. Это перекрывает нападки на фундамент ТИСЭ и его недостатки. Не зря технология возведения основы дома названа экологической.

О противостоянии ТИСЭ подвижкам почвы уже говорилось. Не упоминалось о возможной связи движений в грунте с сейсмической активностью. Фундамент ТИСЭ под ключ часто заказывают в регионах, подверженных землетрясениям, оползням. Опоры дома нивелируют толчки, сводя к минимуму ощущение вибраций и разрушающие последствия от них.

По прочности фундамент ТИСЭ выдерживает 100-тонную нагрузку при сжатии. Это с учетом ходящих ходуном почв и плавающих температур. Поэтому герой статьи часто появляется под домами на Курилах и крайнем севере. Осталось выяснить, как делают основу зданий.

Особенности фундамента ТИСЭ

В основе технологии лежит идея использования свайного способа возведения конструкции своими руками. Отличием от традиционной методики является то, что в строительстве используется специальный бур, который по достижении заданной глубины способен формировать расширяющийся контур на дне скважины. При последующей заливке бетоном там образуется своеобразная подушка, которая увеличивает площадь опоры. Ранее такая технология не использовалась. Расширять опорную площадь можно было только при помощи проведения полноценных земляных работ. Данный способ позволяет при бурении формировать нужную конфигурацию скважины, тем самым повышая устойчивость, прочность и надежность установленной в ней сваи

Как в любом деле, имеются свои плюсы и минусы, но фундамент ТИСЭ, технология его монтажа определенно заслуживают внимание

Применение бура ТИСЭ

Преимущества

Несомненным достижением при разработке технологии стало то, что при небольших затратах на приобретение оборудования пользователь получает отличный инструмент по созданию своими руками качественного основания для дома, избегая значительных трат. Отпадает необходимость нести следующие расходы:

1. Покупать лишний материал.
2. Привлекать дорогостоящую спецтехнику для выполнения отдельных операций.
3. Оплачивать труд специалистов по устройству фундамента.

Оборудование может быть поставлено в оптимальной комплектации, необходимой для конкретного случая. Все операции можно делать своими руками без специальных навыков строительных работ. Затраты на приобретение инструмента с лихвой окупаются. Отмечается и высокая скорость выполнения работ. Уникальная технология позволяет существенно экономить материал. Утолщается только опорное основание заливной сваи. Несущая же ее часть по основной длине проектируется согласно требованиям СНиПа. Соотношение затрат к результатам считается самым выгодным. Возведение фундамента по технологии ТИСЭ признано наиболее экономичным способом подготовить основание под строительство дома. Имеет фундамент ТИСЭ и недостатки. Однако преимущества метода не дают основание утверждать, что они критичны.

Бур ТИСЭ

Недостатки

Перспективы технологии налицо. Достоинства перекрывают недостатки, но в ряде случаев возникают причины, по которым есть основания не применять в строительстве определенного дома фундамент ТИСЭ. Недостатки чаще всего отмечаются следующие:

1. Невозможность применить технологию на участках с высоким уровнем грунтовых вод. Там, где почва илистая, слишком каменистая, с плотными скальными слоями.
2. Трудоемкость. Простой, дешевый бур имеет механический привод. Необходимо проявить недюжинные физические способности, особенно при тяжелых грунтах на стадии раскрытия ножа для подрезки конусного основания. Производители сегодня предлагают оборудовать ручное устройство дополнительным приводом. Цена оборудования при этом повышается в несколько раз.
3. Остановить застройщика может отсутствие возможности оборудовать полноценный подвал под домом. Его строительство может обойтись в данном случае даже дороже, чем при возведении дома по традиционным технологиям.
4. Во избежание критического увлажнения опорной конструкции рекомендуется делать отмостку достаточной ширины для защиты фундамента.

Все ограничения, так или иначе, касаются качества грунта, но, имея такой участок, собственник наверняка потратит больше средств и при возведении фундамента обычным способом

Если же почва под строительство удовлетворительного качества, то имеет смысл обратить внимание на фундамент по технологии ТИСЭ. Преимущества явно перевешивают недостатки

Возведение фундамента по технологии ТИСЭ

Подробный отзыв от владельца дома на фундаменте ТИСЭ — в этом видео:

Устройство фундаментного бура ТИСЭ

Основным и единственным рабочим инструментом, который вам понадобится при строительстве фундамента по технологии ТИСЭ своими руками, является бур ТИСЭ-Ф.

Конструктивно он выполнен в виде раздвижной штанги, оснащенной двумя рукоятками и режущими кромками. Масса его составляет всего 7,5 кг. Инструмент оборудован резцами и стопорным механизмом. Подъем плуга осуществляется посредством шнура, один из концов которого прикреплен к перекладине.

Штангу можно раздвинуть на любую длину при помощи резьбового фиксатора. Он же передает крутящий момент.

Плуг крепится на подвижном кронштейне между буром и штангой. Отпускают его на том уровне бурения, где планируется расширение сваи ТИСЕ. Роль накопителя грунта играет корпус бура.

Устройство фундаментного бура ТИСЭ.

Конструктивные особенности

Итак, что такое – фундамент ТИСЭ? Это свайно-ленточная конструкция, состоящая из бетонных армированных опор и железобетонного ростверка (устройство свайного фундамента с монолитным ростверком).

Особенность этой конструкции заключается в форме сваи: в нижней ее части имеется полусферическое расширение. Такая форма опоры способствует повышению несущей способности фундамента и предотвращает выдавливание ее на пучинистых грунтах.

Сваи ТИСЭ одинаково хорошо несут нагрузку от тяжелых каменных и легких каркасных домов (какой выбрать фундамент для каркасного дома), не давая усадку.

Схема устройства фундамента ТИСЭ.

Задача ростверка – связать все опоры в единую конструкцию. Он не контактирует с грунтом, равномерно распределяя нагрузку от дома между сваями.

Цена строительства фундамента ТИСЭ сторонними работниками

 Цену на заказные работы рассмотрим на примере популярного в частном домостроении вида свай диаметром в четверть метра сверху и в 60 сантиметров снизу, а длиной в 170 сантиметров. Заливают такую, обычно, 300-ым бетоном.

Одна свая обходится примерно в 3000 рублей. За погонный метр заливки ростверка 40 на 40 сантиметров берут столько же, но при условии использования бетона марки «М-350». Покупка 300-ой или 200-ой смесей экономит бюджет примерно на треть.

Если высчитывать погонный метр фундамента в общем, то есть свай и ростверка вместе, получится примерно 4000 рублей. Цены могут незначительно разниться в зависимости от подрядчика и рабочего региона.
