Как определить глубину залегания грунтовых вод на участке?

Определение глубины заложения фундамента.

В данной статье мы рассмотрим расчет глубины заложения фундамента для частного дома, согласно указаниям СП «Основания зданий и сооружений».

Важность инженерно-геологических изысканий бесспорна, но для многих частных застройщиков эта процедура является дорогостоящей. Наши статьи будут ориентированы на людей, которые в силу каких-либо причин не могут себе позволить нанять геологов и проектировщиков, но желающих на готовых примерах разобраться с расчетами оснований, а также других элементов своего будущего дома

Определить глубину заложения фундамента в г.Москва. Рассмотрим несколько вариантов: неотапливаемый дом; отапливаемый дом без подвала с температурой в помещениях 20 о С и отапливаемый дом с неотапливаемым подвалом.

1. Первым делом нам нужно определить нормативную глубину сезонного промерзания грунтов (dfn ), в метрах, которая определяется по формуле:

где d0 — величина, в метрах, для:

— глин и суглинков — 0,23

— мелких и пылеватых песков, супесей — 0,28

— песков гравелистых, крупных и средней крупности — 0,3

— крупнообломочных грунтов — 0,34

Для неоднородного сложения грунтов d0 определяется как средневзвешенное в пределах глубины промерзания.

Mt — коэффициент, равный сумме абсолютных значений среднемесячных отрицательных температур за зиму в данном районе, принимаемых по таблице 5.1 СП «Строительная климатология»

Тогда нормативная глубина промерзания для Москвы, где преобладают глины и суглинки, составит:

dfn =0,23 √22,9= 1,1м

Если вы не знаете, какие грунты залегают на вашем участке, то возьмите обычный ручной бур, который продается в строительных магазинах, и пробурите 1 отверстие в центре, а лучше 4 по углам будущей постройки. В основном на территории РФ встречаются именно пучинистые суглинки и глины. В СНиПе 1962 года не было величины d0. вместо него было одно значение 23см, т.е. 0,23 метра, поэтому не будет грубой ошибкой, если вы примете именно ее.

2. После того, как определили нормативную глубину промерзания, необходимо вычислить расчетную глубину промерзания (df ).

Для этого используется формула:

kh для наружных и внутренних фундаментов неотапливаемых зданий равен 1,1, кроме районов с отрицательной среднегодовой температурой. В нашем случае годовая температура +5,4 о. Если у вас будет отрицательная годовая температура, то расчетную глубину промерзания для неотапливаемых зданий необходимо определять по СНиП «Основания и фундаменты на вечномерзлых грунтах».

kh для отапливаемых зданий определяется по таблице:

Примечание: В отапливаемых зданиях с холодным подвалом с отрицательной среднезимней температурой kh =1

Считаем расчетную глубину промерзания:

— неотапливаемое в зимний период здание df = 1,1*1,1= 1,21м. Округляем в большую сторону и принимаем df =1,25м

— отапливаемое здание без подвала, с полами по утепленному цокольному перекрытию: df = 0,7*1,1= 0,77м. Принимаем df =0,8м

— отапливаемое здание с холодным подвалом с отрицательной температурой df = 1*1,1= 1,1м. Принимаем 1,1м.

3. Определяем глубину заложения фундамента по условиям недопущения морозного пучения по таблице ниже, в зависимости от расположения уровня грунтовых вод (УВГ).

Грунты под подошвой фундамента

Глубина заложения фундаментов в зависимости от глубины расположения подземных вод dw. м, при

Скальные, крупнообломочные с песчаным заполнителем, пески гравелистые, крупные и средней крупности

не зависит от df

не зависит от df

Пески мелкие и пылеватые

Супеси с показателем текучести IL <0

Суглинки, глины, а также крупнообломочные с глинистым заполнителем при показателе текучести грунта или заполнителя IL ≥0,25

Так как без инженерно-геологических изысканий мы не можем знать глубину расположения грунтовых вод, то принимаем наихудший вариант: не менее df

Соответственно, для неотапливаемого здания d=1,25

Как рассчитать глубину заложения фундамента.

Для отапливаемого здания без подвала с полами по утепленному перекрытию d=0,8м

Для отапливаемого дома с холодным подвалом d=1,1м

После определения глубины заложения фундамента переходим к расчету оснований по второй группе предельных состояний — по деформациям. Об этом будет написана отдельная страница. Чтобы не пропустить выход новой статьи, подпишитесь на рассылку.

Дружная компания «второгодников»

Водяные колодцы

Колодцы для воды.

Для забора воды с горизонтов, расположенных близко к земной поверхности, копают открытую горную выработку — шурф, его называют колодец.

Дерево для крепления стенок уже не применяется: железобетонные кольца диаметром 1-1,5 м вытеснили из применения венцы из дуба и лиственницы. Чтобы добраться до питьевой воды, понадобится шурф глубиной до 15 м.

Технология проходки водозаборной выработки:

1. Выбрать место под колодец, уложить на него первое кольцо.
2. Извлекать грунт внутри контура до тех пор, пока верх бетонного элемента не сравняется с уровнем почвы.
3. Установить второй цилиндр на вкопанный блок, повторить операцию. Последующие звенья вкапывать аналогичным порядком.
4. Откачивать погружным насосом появившуюся воду и продолжать монтаж колец, пока не будет достигнут намеченный уровень водоносного пласта.

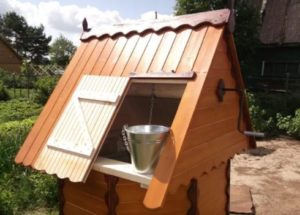

5. Прикрепить к стволу колодца оголовок. Конструкция состоит из последнего бетонного элемента, который заглублять не нужно, и первого в земле кольца.
6. Окопать устье шурфа канавой шириной 60 см на глубину 1 м, заполнить глиной и утрамбовать. Поверх глиняного замка отсыпать песчаную отмостку.
7. Закрыть оголовок крышкой от попадания внутрь водозабора мусора.

Если достигнуть межпластового горизонта не удалось, то использовать колодезную воду в качестве питьевой можно после фильтрации и кипячения. Основное достоинство колодца заключается в накоплении влаги, что снижает зависимость дебита от выпадения осадков. Запас воды в объеме 2-3 м³ присутствует в источнике постоянно.

Недостатки

Соорудить бетонированный водоисточник можно на любом земельном участке, находящемся в собственности гражданина, без оформления разрешений. Технология возведения водозабора несложная и доступна для самостоятельного исполнения.

К недостаткам обустройства колодца относятся:

• трудоемкость земляных работ;
• угроза остаться без воды в засушливые периоды;
• необходимость изоляции стыков для исключения попадания верховодки внутрь колодца;
• обязательность периодической очистки фильтрационного слоя на дне выработки.

Нельзя строить питьевой водозабор на заболоченных участках и территориях, заливаемых в период паводка. Такой вариант несет в себе опасность попадания бактерий в источник воды.

Эффективные способы поиска воды

Способов определения близости воды к поверхности существует более десятка. Поиск воды под скважину можно осуществить, используя один из приведенных ниже действенных способов.

С использованием силикагеля

Для этого гранулы вещества предварительно тщательно высушивают на солнце или в духовке и складывают в неглазированный глиняный горшок. Для определения количества поглощаемой гранулами влаги горшок перед закапыванием необходимо взвесить. Горшок с силикагелем, завернутый в нетканый материал или плотную ткань, закапывается в грунт на глубину около метра в место на участке, где планируется бурение скважины. Через сутки горшок с содержимым можно выкапывать и снова взвешивать: чем он тяжелее, тем больше влаги он впитал, что в свою очередь свидетельствует о наличии поблизости водоносного слоя.

Применение силикагеля, относящегося к разряду веществ, обладающих свойством поглощать влагу и удерживать ее, позволит всего лишь за пару дней определить наиболее удачное место для бурения скважины или обустройства колодца

Для того, чтобы сузить место поиска воды для скважины, можно использовать одновременно несколько таких глиняных емкостей. Более точно определить оптимальное место для бурения можно путем повторного закапывания горшка с силикагелем.

Барометрический способ

Показания 0,1 мм ртутного столба барометра соответствуют разнице в перепаде высоты давления в 1 метр. Для работы с прибором необходимо сначала измерить его показания давления на берегу существующего поблизости водоема, а после вместе прибором переместиться в место предполагаемого обустройства источника добычи воды. На месте бурения скважины замеры давления воздуха делаются вновь, и высчитывается глубина залегания вод.

Наличие и глубину залегания подземных вод успешно определяется также с помощью обычного барометра анероида

Например: показания барометра на берегу реки составляют 545,5 мм, а на участке – 545,1 мм. Уровень залегания грунтовых вод рассчитывается по принципу: 545,5-545,1=0,4 мм, т. е. глубина скважины будет составлять не менее 4 метров.

Разведочное бурение

Пробное разведочное бурение является одним из самых надежных способов по поиску воды для скважины.

Разведочное бурение позволяет не только обозначить наличие и уровень залегания вод, но также и определить характеристику грунтовых слоев, залегающих до и после водоносного слоя

Бурение производится с применением обычного садового ручного бура. Поскольку глубина разведывательной скважины в среднем составляет 6-10 метров, необходимо предусмотреть возможность наращивать длину его ручки. Для проведения работ достаточно использовать бур, диаметр шнека которого составляет 30см. По мере заглубления бура с тем, чтоб не сломать инструмент, выемку грунта необходимо проводить через каждые 10-15 см почвенного слоя. Влажный серебристый песок можно наблюдать уже на глубине около 2-3 метров.

Место под обустройство скважины должно располагаться не ближе, чем 25-30 метров относительно дренажных траншей, компостных и мусорных куч, а также других источников загрязнения. Самое удачное размещение скважины – на возвышенном участке.

Повторяющие рельеф местности водоносные слои на возвышенных местах являются источником более чистой отфильтрованной воды

Дождевая верховодка и талая вода всегда стекает с возвышенности в низину, где постепенно дренируется в водоупорный слой, который в свою очередь вытесняет чистую отфильтрованную воду до уровня водоносного слоя.

Силиконовая штукатурка

Онлайн-курсы

Типы грунтовых вод и их определение

Грунтовые воды — водоносные пласты толщиной от 1 до 10 метров, расположившиеся в недрах грунта. Чаще всего они служат источниками влаги для оборудования колодцев, скважин на участке.

Различают такие грунтовые воды:

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

• Артезианские пласты . Самый низкий слой водоносной жилы. Как правило, располагается на уровне от 25 метров и ниже от поверхности земли. В основном такая вода залегаем между пластами известняка и безнапорных жил. Артезианские пласты используют для оборудования скважин в частных владениях. Такие жилы не оказывают пагубного влияния на постройки и растительность на участке.
• Безнапорные грунтовые воды . Такой пласт располагается на отметке от 5 до 20 метров от уровня земли. Такие жилы не подвержены изменениям уровня воды в результате сезонных осадков. Динамика такого пласта остается неизменной. За счет безнапорной жилы происходит наполнение близлежащих к вашей территории водоёмов. Стоит знать, что безнапорные воды оказывают очень пагубное влияние на фундамент готового здания и все проложенные под землей коммуникации.
• Верховодка . Эти грунтовые воды являются самыми сложными в плане обустройства территории. Подобный пласт с жидкостью располагается, как правило, на уровне до 3 метров от поверхности грунта. Верховодные жилы очень пагубно влияют на садово-огородные насаждения на участке, и при этом затрагивают фундамент и коммуникации. Хотя все сугубо индивидуально для каждого куска земли.

Понятие режима подземных вод

Режим подземных
вод – это закономерные во времени
изменения, которые происходят в
водоносном горизонте как эпизодические,
суточные, сезонные, годовые, многолетние
и вековые колебания в связи с
метеорологическими и геологическими
процессами. Понятие о режиме подземных
вод охватывает все стороны их деятельности
и свойств: температура, физическое
состояние, характер водообмена, уровень
(напор), дебит, химический и газовый
состав и др. Режим подземных вод может
быть весьма непостоянным (верховодка),
непостоянным, зависящим от эпизодических
климатических факторов (верхние
горизонты грунтовых вод), постоянным
(нижние горизонты грунтовых вод), весьма
постоянным (артезианские воды).

Способы определения уровня залегания подземных вод

По высоте растений можно определить глубину залегания грунтовых вод.

В старину самым распространенным методом была установка над предполагаемым местом залегания воды хорошо просушенного на солнце глиняного горшка. Его переворачивали кверху дном и через некоторое время проверяли внутреннюю поверхность. Если внутренние стенки запотевали, считалось, что подземные воды находятся близко.

В настоящее время этот способ усовершенствован применением силикагеля. Это синтетическое вещество обладает свойством усиленного влагопоглощения. Предварительно гранулы высушивают в духовом шкафу и засыпают в неглазированную емкость из глины. Затем производят очень точное взвешивание посуды с наполнителем. Если есть возможность, лучше делать это на аптекарских весах. Горшок заворачивают в плотную сухую ткань и закапывают на глубине около полуметра в том месте, где планируется выяснить глубину залегания водоносного слоя. Через сутки сосуд извлекают и проводят повторное взвешивание. Разница в показателях будет означать количество впитанной жидкости, и чем оно больше, тем ближе воды расположены к поверхности. Использование такого средства одновременно в нескольких точках значительно сократит время для поиска подземных вод.

Поиск подземных вод по природным признакам.

Туман в определенном месте говорит о пониженной температуре поверхности земли, что указывает на близкое расположение подземной воды.

Наблюдательность предков позволила систематизировать некоторые природные явления для определения залегания подземных вод. Обилие утренней росы в определенном месте говорит о пониженной температуре поверхности земли, указывающей на близкое расположение водной жилы. Таким же доказательством может служить и скопление вечернего тумана. Собаки не любят лежать в местах близкого залегания воды, а вот кошки, наоборот, устраиваются в непосредственной близости. Небольшая глубина водоносного слоя привлекает насекомых, над ним вьются после заката мошки и комары. Но рыжие муравьи и крысы держатся от таких мест подальше.

Хорошим индикатором близкого расположения подземных вод являются влаголюбивые растения. Даже в самое засушливое время растительность будет сочной и зеленой на участке, где глубина водной жилы незначительна. По виду дикорастущих цветов и трав можно понять примерную глубину залегания воды:

• рогоза – 1 м;
• камыш – 1-3 м;
• черный тополь – 0,5-3 м;
• полынь – 3-7 м;
• люцерна – до 10-15 м.

На неглубокое нахождение подземных вод указывают такие деревья, как береза и ольха, а сосна говорит об обратном – ее корни уходят глубоко в почву.

Шутки шутками, а метод биолокации до сих пор считают одним из самых эффективных в поиске воды. В качестве рамок используют куски толстой и не слишком гибкой алюминиевой проволоки. Их сгибают под прямым углом так, чтобы для рукоятки оставалось около 10 см. Можно вставить их в пустой корпус от шариковой ручки, но считается, что лучше использовать палочки из бузины, вербы или калины с удаленной сердцевиной. Медленное движение по участку с зажатыми в руках рамками продолжается до тех пор, пока они не начнут крутиться в полой рукоятке. Это и будет точка наилучшего для разработки залегания подземных вод.

Можно определить глубину залегания водного слоя с помощью барометрического метода. Использовать барометр-анероид целесообразно, только если рядом находится естественный водоем. Одно деление шкалы прибора соответствует разнице высоты в 1 м. Сначала показания барометра снимают у водоема или колодца, а затем на месте предполагаемого бурения. Разницу показаний пересчитывают в метры и, прибавляя к глубине первого объекта, получают искомый результат.

Надежный способ определить глубину водного слоя.

Самым надежным методом было и остается пробное бурение. Только собственноручная разведка дает стопроцентный результат и не приводит к ситуациям, когда воды оказываются на гораздо большей глубине, чем это предполагалось, или на пути бура возникает огромный камень, обойти который просто невозможно.

Классическая схема ручного бурения скважины.

Для большей эффективности в работе на его кромки приваривают дополнительные режущие лопасти. В целом для разведочного бурения необходимо подготовить:

• бур;
• полые трубы диаметром бура для удлинения;
• лопата;
• тележка для вывоза земли.

Такой метод подходит для сравнительно мягкого грунта. Бур врезается в землю на возможную глубину и вытаскивается наверх вместе с грунтом, который тут же высыпается в тачку. В процессе работы в отверстие нужно понемногу подливать воду, чтобы сделать почву мягче. При необходимости инструмент для удлинения соединяют с трубами при помощи втулочного или резьбового соединения.

Разновидности дымоходных труб

Дымоходная труба служит для переноса дыма и продуктов горения в атмосферу, она начинается от вводного патрубка отопительного прибора в доме и заканчивается выше конька крыши защитным зонтиком. В частном строительстве в основном используют следующие виды:

1. Из кирпича. Труба из кирпича использовалась, начиная с того времени, когда люди начали строить камины и печи. Отличие современного – использование специального печного, огнестойкого кирпича. Благодаря своим теплоаккумулирующим свойствам этот материал удерживает жар внутри трубы, не допуская перегрева отделки дома, соприкасающейся с ее стенками. Сложное устройство трубы из кирпича, значительная масса заставляют домовладельцев отказываться от этого варианта. Правильно сделать монтаж дымоходов этого типа могут только опытные печные мастера, что увеличивает затраты за счет оплаты труда мастера.

2. Из металла. Продажа дымоходов из металла облегчила создание дымоходной системы в частном доме. Доборные трубы из легированной стали толщиной 1 мм и более, легче и дешевле аналогов из кирпича. Устройство такого дымохода состоит из отдельных модулей. Прямые модули используют для прокладки вертикальных и горизонтальных участков, а отводы и тройники для поворотных. Монтаж дымохода из оцинкованной стали имеет один недостаток, который заключается в том, что его материал обладает лучшей теплопроводностью по сравнению с трубами из кирпича, поэтому ему необходима дополнительная изоляция. Однако, самостоятельная установка дымохода такого типа гораздо проще, чтобы сделать все правильно, достаточно просто следовать инструкции.

3. Из керамики. Устройство керамического дымоотвода сочетает в себе сильные стороны печных труб из кирпича и металла. Он имеет модульную конструкцию и обладает низкой теплопроводностью. Цена на такую продукцию выше, чем на металлические трубу, но значительно ниже стоимости кирпичной. Керамический дымоход проблематично сделать изогнутым, он лучше подходит для вертикальной конфигурации системы.

Керамическая труба дымохода

Материал, из которого выполнен дымоход, правильно подобрать можно, исходя из трех факторов: соответствие материалу отопительного прибора, низкая теплопроводность и герметичность соединений.

Дедовские способы поиска воды для колодца и скважины

Для добычи воды колодцы сооружались с древнейших времен, и уже тогда существовало множество способов поиска места их правильного расположения. Они основывались на наблюдении за поведением животных и атмосферными явлениями, анализе окружающего ландшафта и различных примет, позволяющих определить, где водяная жила подходит близко к земле, и где можно выкопать колодец.

Исходя из многолетнего опыта, известно, что колодец не стоит рыть в местности со значительными возвышениями рельефа, на обрывистом берегу реки, вблизи карьеров и каньонов. Рядом с болотом и низким берегом реки вода будет непригодна для питья. В ложбинах и низинах вероятность найти водяную жилу выше. Поиск воды для колодца своими руками дедовскими способами довольно часто применяются и в настоящее время.

Приятно и полезно проследить за туманом

При поиске места для строительства колодца приятно и полезно проследить за туманом. Это атмосферное явление может наблюдаться и в теплое время года рано утром и вечером

Нужно обратить внимание на то место, где его плотность выше всего, как раз там подземный водяной слой подходит ближе всего к поверхности почвы

Если в одном и том же месте по утрам концентрируется и клубится туман, можно с уверенностью сказать, что вода там есть. Это обуславливается тем, что подобного рода туман образуется испарениями подземной влаги. В отличие от обыкновенного тумана, который неподвижен, влажные испарения клубятся или стелются по поверхности почвы.

Интересные наблюдения — как растут растения

Очень полезно понаблюдать, как растут деревья и кустарники на дачном участке. Заросли камыша появляются в местах залегания воды не глубже трех метров под поверхностью почвы, полынь растет над водоносным слоем, расстояние до которого варьируется от пяти до семи метров. Брусника, черемуха и багульник также располагаются в увлажненных местах.

Ива и ольха всегда растут поблизости от выхода влаги к поверхности земли. Поиск воды надо начинать там, куда наклонена крона влаголюбивых деревьев. А вот такие деревья, как яблоня и вишня, в таких местах никогда не будут чувствовать себя хорошо. В таком случае они болеют и приносят гнилые плоды, поэтому, если только что высаженная яблоня начинает хиреть на глазах, в этом месте и надо рыть колодец.

Меньшие наши братья не скажут, но покажут

Братья наши меньшие разговаривать не умеют, но могут показать своим поведением, где располагается водоносная жила. Грызуны никогда не будут оборудовать свои норки в местах с высокой грунтовой влажностью. В жаркую погоду испытывающий жажду конь начинает бить копытом там, где близко расположена грунтовая влага.

Спасающийся от зноя четвероногий друг человека ложится на землю в предварительно выкопанное углубление поблизости от водоносного слоя. Несущиеся куры никогда не будут класть яйца во влажных местах, а вот гуси и утки поступают прямо противоположным образом. Мошкара роится и собирается в столбики там, где вода близко.

Вам будет интересно

Как найти воду с помощью рамки?

Во многих случаях при поиске воды для будущей скважины или колодца прибегают к методу биолокации, который использовался еще в древности и позволяет с высокой точностью определить месторасположение водоносного слоя. Однако еще до того, как вы воспользуетесь подобным методом, вам потребуется подготовиться к нему.

Подготовка

У вас должны быть рамки, которые имеют вид кусков алюминиевой проволоки, достигающих в длину порядка 40 см. Их концы необходимо загнуть на расстоянии около 10 см под прямым углом.

Для эффективного поиска места для устройства колодца рамки следует вставить в трубочки из бузины, предварительно очистив их от сердцевины. Чтобы этот метод сработал, проволока в трубках должна легко крутиться. В некоторых случаях рамки можно сделать из развилок веток калины, вербы и лещины.

Поиск воды

Когда рамки будут готовы, необходимо придерживаться следующего порядка действий:

Берем компас и определяем, где именно находятся стороны света. После этого их необходимо нанести на участок, установив в соответствующих местах колышки.

• Далее необходимо взять две рамки, разместив их по одной в каждую руку. Локти необходимо прижать к бокам, а предплечья следует вытянуть так, чтобы они располагались параллельно земле. Если вы все сделали верно, то рамки будут выступать своеобразным продолжением ваших рук.
• Начинаем не спеша идти по участку, двигаясь сперва с севера на юг, а затем с востока на запад. Во время передвижения необходимо обращать на рамки: если где-то есть водоносный слой, то рамки подскажут об этом в виде движения и попыткой пересечься. Необходимо сразу же пометить обнаруженные места при помощи колышка.
• Помните, что в большинстве случаев вода проходит в виде своеобразной жилы. Поэтому, когда будет обнаружена одна точка, далее необходимо выяснить местоположение всего водотока. Это делается путем повторения базовых действий: заметив движение рамок, необходимо отметить место при помощи колышка.
• Затем нам необходимо выяснить, насколько мощным является обнаруженный водоносный слой и на какой глубине он находится. Вообразите, что вы начинаете погружаться на глубину, равную одному вашему росту, после чего на двойную глубину, тройную и т. д. В первый раз сигнал будет подан при обнаружении верхней границы водяной жилы, а второй, если будет найдена нижняя.

Артезианские водоносные слои и их залегание: глубина

Пробурить скважину «на известку», к сожалению, можно не на каждом участке. Образуются такие подводные «озера» обычно только при условии наличия на местности на большой глубине особых видов межпластового рельефа:

• впадин;
• мульд (прогибов в виде корыта или чаши);
• флексур (коленообразных изгибов слоистых пород).

Пополняются артезианские слои обычно удаленно. То есть вода в них попадает от источников, расположенных зачастую на расстоянии в десятки, а то и в сотни километров.

Глубина залегания водоносного слоя артезианского обычно составляет от 100 до 1000 м. Скважины до таких жил бурятся с использованием особой дорогостоящей техники.

Как узнать глубину уже пробуренной скважины

Для определения уровня расположения водоносного пласта можно использовать такие инструменты:

• Специальный каротажный кабель, оснащенный мерным роликом. Его калибровка базируется на таком принципе: 1 метр глубины равен одной размотке.
• Глубиномер ИУГС. С его помощью можно узнавать угол и глубину источника за счет посланного и отраженного от дна скважины эхо-сигнала.
• Рулетка гидрогеологическая РГЛМ. С ее помощью можно измерить до 50 м глубины. Если такой рулетки нет, используют просто шнур с грузом (булыжником или металлическим элементом).

Заключение
