Гофра для кабеля

Где устанавливается

Диф-автомат устанавливается только на DIN-рейку в распределительном щитке квартиры или дома. К автомату подключаются блоки розеток или отдельные мощные электроприборы – стиральная машина, электропечь, электродуховка или водонагреватель.

Стиральная машина, морозильная камера, насос – эти приборы имеют в своей конструкции электродвигатель, поэтому их пусковая потребляемая мощность может превышать заявленную фирмой – производителем в несколько раз. Приводим таблицу с указанием коэффициентов возрастания токов в начале работы прибора:

Время действия пусковых токов в бытовых приборах

Таким образом, стиральная машина при включении может потреблять 12,5 кВт в течении первых 4х секунд, а если дифавтомат для нее не рассчитан на такую мощность – каждый раз при включении он будет выбивать. Но это не означает, что нужно выбирать дифференциальный автомат, мощностью 12,5 кВт!

Что нужно учитывать при выборе гофротрубы

При выборе гофры для проводов нужно учитывать некоторые рекомендации

Обратите внимание на цветовую гамму материала. Цвет лучше выбрать равномерный и без вкраплений

Так как неоднородность свидетельствует о том, что изделие сделано из вторичного пластика.

Чтобы облегчить процесс монтажа, не стоит слишком  экономить и выбирать трубку без протяжки

Это важно для труб маленького диаметра

Монтаж нескольких проводок

При приобретении приспособлений не забывайте о специальном крепеже для установки труб. При этом можно воспользоваться хомутами, клипсами и дюбелями.

В гофре для электропроводки задействуются разнообразные типы кабелей, поэтому важно подобрать правильные размеры, которые зависят от сечения проводов. Для компьютерных линий подойдет труба сечением 16 мм, а для подводов к розеткам применяется труба в 20 мм

Для силовых конструкций подойдут трубы, диаметр которых 25-55 мм.

Вариант схемы электрической проводки

В таблице можно посмотреть, как выбрать гофру с учетом цветовой гаммы.

По пожаробезопасности данный материал делится на три категории:

• для монтажа на негорючих поверхностях из бетона или кирпича используются любые трубы;
• в каркасных постройках применяются ПВД и ПВХ гофра;
• для укладки в возгораемых конструкциях применяются трубы с устойчивостью к огню. На таких поверхностях запрещено использовать пластик.

Цена металлической гофры для кабеля

Средняя цена за гофру для метрового кабеля варьируется от 10 до 800 рублей. Стоимость металлической трубы будет выше.

В таблице можно посмотреть цену за конкретные модели гофры.

Изображение	Изделие	Цена, руб.
	Труба гофрированная 32 мм T Plast 50 м	660
	Труба ПВХ В 16мм с протяжкой 100 м	450
	Труба 20 мм (100 м)	487
	Труба гофр. ПВХ с зондом d 16	560
	Труба ПНД d 16 с зондом	1350
	Труба гибкая для кабеля ПВХ 50 мм, 15 м	525

На схеме показан монтаж гофротрубы при помощи специального крепежа

Что такое гофра и где она применяется

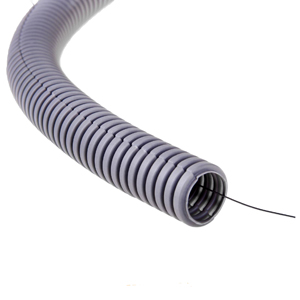

Электромонтажная гофра – это гофрированная труба для прокладки электрического кабеля с целью его защиты или защиты конструкций. Прокладку электрического кабеля в гофрированных трубках применяют в различных ситуациях при открытой или скрытой электропроводке.

Скрытая прокладка

Скрытая прокладка — это монтаж электропроводки внутри конструкций стен, полов и потолков, за отделочными материалами. Она условно подразделяется на следующие типы монтажа:

Прокладка внутри негорючих конструкций производится в штробах стен и потолков, в стяжке пола или одновременно с устройством несущих конструкций (например, при бетонировании). В этом случае гофру применяют для удобства монтажа, защиты от передавливания кабеля и возможности замены электропроводки без нарушения отделочного материала, штробления  или демонтажа конструкций стен, потолков или полов. При укладывании гофры с кабелем внутри конструкций из негорючих материалов ПУЭ разрешает использование любого типа гофрированных трубок.

Прокладка за отделочными материалами или в фальш-пространствах имеет цели, аналогичные прокладке в негорючих конструкциях (защита от механических повреждений, возможность замены проводки при необходимости), но с выполнением требований при монтаже, как при прокладке по горючим материалам. Дело в том, что отделочные материалы часто способствуют горению, поэтому для такого монтажа требования являются достаточно строгими

Важно при таком монтаже использовать не распространяющие горение или металлические гофры

Подземная прокладка осуществляется при  производстве работ по благоустройству территорий для разводки электрических силовых линий к осветительным приборам и различному оборудованию (насосы поливочных установок, системы открывания ворот и дверей), при прокладывании слаботочных сетей для охранных систем или телефонных линий и в прочих ситуациях. Главное требование при такой укладке гофры с электрическим кабелем – водонепроницаемость и высокая стойкость к механическим деформациям (жёсткость).

Открытая прокладка

Открытая прокладка осуществляется по несущим и ограждающим конструкциям, отделочным материалам и при монтаже на улице к фасадам зданий или по воздуху.

Прокладка по горючим материалам конструкций подразумевает монтаж электрической проводки в гофре к перекрытиям и стенам с горючей отделкой или выполненных из дерева, пластика и других, способствующих горению материалов. По соображениям пожарной безопасности, применяют негорючие (металлические) гофрированные трубки. При таком монтаже согласно ПУЭ запрещено использовать пластиковую гофру из самозатухающих и не распространяющих горение материалов.

Прокладка по негорючим конструкциям и материалам выполняется любыми гофрированными пластиковыми трубками не распространяющими горение. Возможно применение металлических гофр для улучшения эстетичности монтажа или при применении в особых условиях (агрессивные среды, вероятность механического повреждения).

Прокладка вне зданий и сооружений используется для монтажа освещения или прокладки силовых и слаботочных сетей для различных целей по фасадам зданий и ограждений, а так же по воздуху между зданиями. Гофра используемая в этом случае так же не должна распространять горение и должна быть устойчивой к воздействию осадков, ультрафиолетового излучения и быть прочной.

Прокладка кабеля в пожароопасных или взрывоопасных помещениях осуществляется исключительно с использованием металлических гофрированных труб в сочетании с электрическим кабелем, не распространяющим горение.

В чем разница между ПВХ и ПНД

Оба материала обладают достоинствами, которые дают основание выбирать их для прокладки электросетей:

Оба материала долговечны: и тот и другой материал может прослужить до 50 лет, а при надлежащих условиях — и более.

И ПНД и ПВХ обеспечивают работу системы даже при нагревании, поскольку препятствуют слипанию кабелей, не истираются,

Не нуждаются в заземлении, не подвержены воздействию влаги.
Благодаря использованию гофротрубы из полимеров, сокращается время для прокладки электролинии за счет стальной протяжки внутри трубы.
Позволяют использовать более дешевые провода, что снижает финансовые затраты существенно.

И все же при всей похожести, каждый из этих материалов имеет индивидуальные особенности.

Свойства ПВХ

Гофра из полихлорвинила хлорида — легкий и гибкий полимер, который необходим для прокладки линий в труднодоступных местах: нишах стен, штробах, которые затем заливаются бетоном, под подвесными потолочными конструкциями. Гофрированные трубы ПВХ образуют прочную защиту от любых воздействий, в том числе температурных: изделия применяются для эксплуатации в условиях термических нагрузок от — 25 до +60 С.

Свойства ПНД

Материал для изготовления гофрированных труб, отличающийся еще большей устойчивостью к возгоранию — трубы ПНД. Легко переносит термические нагрузки от — 40 до + 900 С.

В структуре химического соединения полимера не содержится вредных веществ, поэтому материал не представляет собой угрозы для экологии. Гофра из полиэтилена низкого давления не подвержена вредному воздействию масел, кислот и бензина.

Сравнение гофр из ПНД и ПВХ

Труба ПНД проявляет себя лучше при слишком серьезных нагрузках. Например, стабильно работает при низких температурах в условиях сильных морозов, тогда как ПВХ под воздействием слишком холодного воздуха трескается.

Монтаж и прокладка проще для труб ПВХ, осуществляется посредством раструбных соединений, ПВД нуждается в сварке встык или муфтовой электросварке, что увеличивает затраты и требует определенной квалификации.

Будет полезно: Труба полипропиленовая (ppr) армированная алюминием

Приобретение ПНД чаще обходится дороже.

В отличие от безвредного ПНД поливинилхлорид выделяет со временем токсичные вещества, что очень ограничивает область использования.

Как видно, у каждого вида изделий есть свои сильные и слабые стороны.

Маленькая кирпичная печка для дачи своими руками

Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

• Максимально возможная длина участка — 20-25 метров. При условии, что трасса имеет не более 4 поворотов.
  Прокладывают электрогофру параллельно, стараясь сделать как можно меньше поворотов
• Повороты не должны быть расположены рядом. Расстояние между ними не менее 4-5 метров. Если есть необходимость сделать повороты рядом, возле них лучше поставить распределительную коробку или ревизионный лючок.
• Угол поворота — не менее 90°, радиус — чем больше, тем лучше.
• Если трассы для электропроводки и малоточных кабелей и проводов идут рядом, минимальное расстояние для прокладки двух рукавов гофры — 200 мм. Пересекаться они могут только под прямым углом.

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

• Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
• Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

Спально-игровой комплекс

Межэтажные лестницы и их разновидности в частном доме на 29 фото

Выбор обоев для комнаты

Лучшие комментаторы

Выбор люстр

Размеры светильников

По внешним размерам люстры изготавливаются с учетом понимания потребностей потребителя. За основу берутся средние размеры строящегося жилья. Начиная с небольших квартир студий в жилых комплексах до индивидуальных построек. Разработчиками осветительных приборов берётся в расчёт и общий объём помещения, квадратура и высота потолков. Эксклюзивный светильник из дерева можно подобрать для любого жилья.

Стили приборов освещения из дерева

Дерево является, по своей сути, консервативным материалом. Принято придерживаться нескольких главных стилей:

• Классический стиль, он предполагает конструкцию из крупной арматуры, почти не присутствуют элементы декорирования, плафоны из стекла применяются в виде классических геометрических фигур или бутонов цветов. Стиль поддерживает простоту, симметричность и высокую функциональность прибора.
• Стиль модерн, это буйство нестандартных форм, витиеватые линии, сочетание различных по материалу деталей, использование различных по форме и силе света источников.
• Кантри стиль, пришедший из далёких мест. Он выражает всю прелесть старины и монументальности. Выделяется применением при изготовлении светильника простых форм из деталей натуральных цветов присущих дереву. Этот стиль ввёл в моду использование колеса от телеги с лампочками в виде свечей. В каркасе присутствует кованый металл или цепи.
• В восточном стиле люстры изготавливаются без применения металла, детали из древесины имеют правильную геометрию. Для облегчения конструкции добавляются вставки из ткани или специальной бумаги.

Выбор материала изготовления своими руками

Структура любого дерева находится в постоянном изменении. Пред сборкой люстры все выточенные детали проходят обработку специальными химическими составами, которые защищают материал от грибка и плесени, гниения или от вредителей, предотвращают возможность возгорания. Затем поверхность покрывается лакокрасочными смесями. Они удерживают влагу внутри материала, позволяя ему сохранять необходимую форму. Детали из дерева постоянно сохраняют в себе влагу не менее 20%.

В зависимости от места расположения люстры из деревянных деталей, зависит её срок эксплуатации. Помещения с очень сухим воздухом заставит дерево постепенно уменьшаться в размерах. Переувлажнённая атмосфера приведёт материал к расширению. Сами эти действия происходят на незаметном уровне, но со временем покрытие постепенно приходит в негодность и разрушающие факторы получают доступ к древесине. Которая необратимо разрушается.

Дуб

Дуб, подойдёт для сухого, жаркого климата азиатского региона. Если используется материал морёного дуба, то и на время сезона дождей он не повредится. Он является твёрдым деревом.

Изделия из него красивы и монументальны. Для изящных моделей он не подходит. Прекрасно сочетается с металлическими вставками и цепями.

Бук

На одном уровне с дубом находится бук. Светлая, твёрдая древесина с мелкими вкраплениями пор позволяет придать особый шарм светильнику. Из такого дерева выходят прекрасные модели, сочетания с другими материалами не уместно.

Хвойные породы

Это сосна, ель, лиственница больше подойдут к средней полосе. С умеренным климатом. Такая древесина может сочетаться с различными материалами. Обрабатывать их лучше всего натуральными смолами. Такое дерево постоянно будет выделять полезные для здоровья эфирные масла.

Характеристики и область применения

Оба вида применяются для:

• Монтажа проводки в стенах из горючих материалов (дерево), либо за отделкой из таких материалов, а также при креплении кабелей к перекрытиям из дерева для повышения пожарной безопасности;
• Защиты кабеля от механического повреждения (чем тверже гофра, тем лучше), проникновения влаги;
• Защиты кабеля от сдавливания при монтаже систем «теплый пол» под бетонную или полусухую стяжку, в будущем поврежденный кабель можно легко заменить, не взламывая стяжку;
• Предотвращения порчи кабеля от солнца и влаги при его наружной прокладке.

Гофра ПВХ обладает легкостью и гибкостью, поэтому ее покупают для монтажа проводки в самых труднодоступных местах, причем после прокладки можно заделать линию бетоном. Используют ее и для монтажа потолочных осветительных систем, скрытых за декоративными отделочными панелями из пластика, гипсокартона и т.д. Так как собственный вес гофры очень мал, можно использовать под легкие трубы минимум крепежей или вовсе обойтись без них.

Оптимальный режим эксплуатации при температуре +25-60 0С. Для наружной прокладки гофра почти не применяется из-за своего достаточно узкого рабочего температурного диапазона.

ПНД обладает большей стойкостью к возгоранию, так как для этого материала рабочий температурный режим имеет гораздо больший диапазон +40-900 0С. Эти трубы более тяжелые.

Для наружной прокладки этот тип подходит идеально.

Особенности применения ПНД

Полиэтилен низкого давления (ПНД) имеет достаточно высокую прочность и способен выдерживать даже сильные физические нагрузки, сохраняя свою форму. Благодаря этому трубы ПНД укладывают в тех местах, где существует высокая вероятность повреждения электрической магистрали — например, под садовыми дорожками, под автомобильной стоянкой или подъездными путями.

Кроме того, такой материал позволяет выполнять прокладывание трубопровода открытым способом. Изготовленные из него аксессуары, принадлежащие к серии UF, выдерживают воздействие резких перепадов температуры, ультрафиолетовых лучей, а также попадание на их поверхность влаги и агрессивных химикатов различных видов.

Однако полиэтилен в чистом виде обеспечивает очень низкий уровень пожарной безопасности. Поэтому монтаж трубопровода, изготовленного из подобной пластмассы, можно выполнять только при прокладывании низковольтных сетей — например, для создания декоративного садового освещения либо для подключения фонтанных насосов.

Если же вы хотите прокладывать через защитные трубопроводы кабели, предназначенные для подключения к сетям 110–400 Вольт, вам следует обратить внимание на специальные серии изделий из ПНД. Они снабжены маркировкой FR (устойчивые к возгоранию) или HFR (устойчивые к возгоранию безгалогенные)

Назначение электрической гофры для улицы из ПНД — укладка на любых поверхностях, включая горючие и негорючие. Её можно прокладывать открытым способом, в земле или в бетоне.

Оптимальным вариантом для наружного применения являются трубопроводы серии FRUF и HFRUF — они имеют следующие преимущества:

•         Отсутствие в составе сырья отравляющих веществ;
•         Повышенная устойчивость к возгоранию, сопротивление распространению открытого пламени;
•         Устойчивость к воздействию ультрафиолета, агрессивных химикатов, физических нагрузок;
•         Степень защиты от пыли и влаги вплоть до IP67.

Как прокладывать пластиковую трубу на улице?

Если прочитать материалы специализированных форумов, то можно получить немало информации о методике прокладки гофрированных труб за пределами помещения. Наиболее простой способ — это подземное прокладывание. При этом создаётся относительно неглубокая траншея, дно которой засыпается песком, играющим роль амортизационной подушки. После этого прокладывается кабель в пластиковом трубопроводе. Сверху он засыпается песком, после чего канава заполняется грунтом, который следует тщательно утрамбовать.

Прокладка трубы гофрированной ПНД для улицы через монолитный бетон выполняется стандартным способом. На подготовленное основание с качественной гидроизоляцией укладываются трубопроводы, после чего формируется опалубка и происходит заливка цементного раствора нужной консистенции.

При открытом прокладывании трубы закрепляются скобами, клипсами или аналогичными приспособлениями. Они могут укладываться на стены вертикально и горизонтально, а также на грунт либо другое ровное основание. При креплении на стены трубы со временем могут деформироваться и провиснуть. Чтобы избежать этого, стоит протянуть внутри них специальный трос, используя натяжные муфты и другие виды крепежа. Благодаря этому удаётся избежать серьёзной деформации трубопровода при его эксплуатации в течение 10–15 лет.

Технология монтажа

Предлагаем ознакомиться с основными требованиями к монтажу проводки в гофрированных трубах, частыми ошибками и простыми способами, позволяющими протянуть стяжку кабелей через гофру.

Требования и ошибки

Выполняя прокладку проводки в гофрированной трубе, следите за соблюдением следующих условий:

• протяженность одного участка без транзитных элементов (муфт, тройников, разветвителей) не должна превышать 25 м, количество поворотов – до четырех;
• на острый угол нельзя устанавливать цельный гофрорукав;
• избегайте близкого расположения двух и более поворотов трассы;
• угол поворота должен быть больше 90 градусов, радиус – желательно больше;
• две гофрированные трубы следует располагать на расстоянии не менее 200 мм друг от друга;
• не соединяйте трубы при помощи изоленты – желательно использовать соединительные аксессуары, располагая их на середине участка, поворотах и углах;
• одна гофра – одна кабельная сеть;
• силовые и слаботочные линии следует отделять друг от друга (нормативы прописаны в ПУЭ).

Как протянуть кабель внутри гофры

Для протягивания проводки через гофру нужно воспользоваться жесткой проволокой. Ее намного проще продеть через протяженные линии. Затем кабель крепится за конец проволоки. Если планируется продеть группу проводов, то их объединяют в прочный жгут, обмотанный стяжкой или ПВХ-изолентой по всей длине. Второй вариант лучше, поскольку данное изделие обладает нужной гладкостью, позволяющей избежать дополнительных препятствий. Если кабель одиночный, то изолента не нужна.

Когда жгут будет готов, то нужно будет соединить его с протяжкой (проволокой) одним из следующих методов:

1. Обмотать жгут проволокой и обжать пассатижами. Подобных скруток должно быть несколько штук.
2. Просто приложите проволоку параллельно жгуту и крепко намотайте прочную изоленту. Данный вариант можно использовать как дополнение к первому.
3. Если прокладывается одиночный кабель, то сделайте отверстие в его изоляции на расстоянии 40-50 мм от края, и сквозь него проденьте проволоку.

Независимо от выбранного метода, если используется жгут, то край нужно аккуратно обмотать изолентой, создав гладкий конус.

Последний этап – протяжка жгута через гофру. В идеале процедуру следует выполнять вместе с товарищем: один человек держит протяжку, другой проталкивает жгут. Без лишней пары рук действуйте следующим образом:

1. Свободный край проволоки закрепите к какому-либо неподвижному объекту.
2. Одной рукой держите гофрированное изделие, обеспечивая натяжение, другой – проталкивайте жгут внутрь. Не прикладывайте много сил, иначе протяжка может соскочить со жгута. Если это произошло, то разрежьте гофру на том участке, до которого был продет кабель, затем повторите процедуру с соединением проволоки и жгута. Впрочем, полностью удалять часть гофры необязательно – стыки можно соединить изолентой. Если требуется повышенная защита от влаги или огня, то такой вариант неуместен.

Основное предназначение гофры – защита кабеля и провода от механических повреждений, воздействий высоких и низких температур, влаги, ультрафиолета, химических веществ и других факторов окружающей среды

Ни одно изделие не может гарантировать абсолютной защиты проводки, поэтому важно научиться правильно выбирать трубки в зависимости от конкретных потребностей
