Сделать левую розетку после счетчика. как в частном доме сделать левую розетку

Розетка и выключатель в одном корпусе – как подключить?

Розетка, выключатель и светильник основные составляющие любой электропроводки в квартире, частном доме, гараже или другом служебном помещении. Поэтому каждый рачительный домовладелец обязан знать, как подключить схему всех приборов при проведении ремонтных работ или возведении нового сооружения своими руками, в том числе и совмещённых, которые объединены в одном корпусе.

Ещё не так давно подключение проводов от выключателя к электрической цепи переменного тока проводилось наугад. Поэтому в домах старых построек большая часть таких приборов электрической цепи до сих пор остаются подключёнными с нарушением всех правил безопасности. Естественно, на работу самого выключателя это никак не повлияло, но безопасность эксплуатации такого устройства остаётся под большим сомнением.

В последнее время для экономии проводов и места на стене производители электрических приборов начали совмещать и комбинировать несколько устройств в одном корпусе. При этом чаще всего совмещают розетку и клавишный включатель так, как благодаря такой схеме подключения достигается максимальная эффективность и удобство использования таких электрических приборов.

Для чего нужно заземление в квартире?

Заземление — это принудительное соединение электроустановок и оборудования с заземляющим устройством. По сути заземление призвано защитить человека (и животных) от опасного воздействия тока при пробое изоляции и подаче напряжения на корпус.

Предположим к розетке, не имеющей заземления, подключена стиральная машинка. При повреждении кабеля с большой вероятностью корпус машинки будет находиться под напряжением. Если человек прикоснется к корпусу, то его ударит током. Прохождение тока длительное время может нанести серьезные травмы или даже привести к летальному исходу.

Но если розетка будет заземлена и само заземление реализовано правильно, при прикосновении к корпусу стиральной машины под напряжением, человек получит удар током минимального значения (около 0,0008 А), который он скорее всего и не почувствует. Ток уйдет по заземляющему проводку в «землю». Поэтому, заземление розеток должно быть в каждом доме.

Параметры и возможности обнаруживающего устройства

Первоначально, в процессе взаимодействия с электричеством, следует определиться с параметрами, характеризующими дееспособность сканера кабельных линий в стенах.

То есть, это очень распространенное заглубление проводов, предрасположенность к поиску ложбин в перекрытиях и простейший поиск металлических объектов.

Помимо этого, нельзя забывать про важность метода информационного отображения и индикации, а также показателя глубины, от которого зависит степень обнаружения потаенных объектов и возможность применения инструмента.

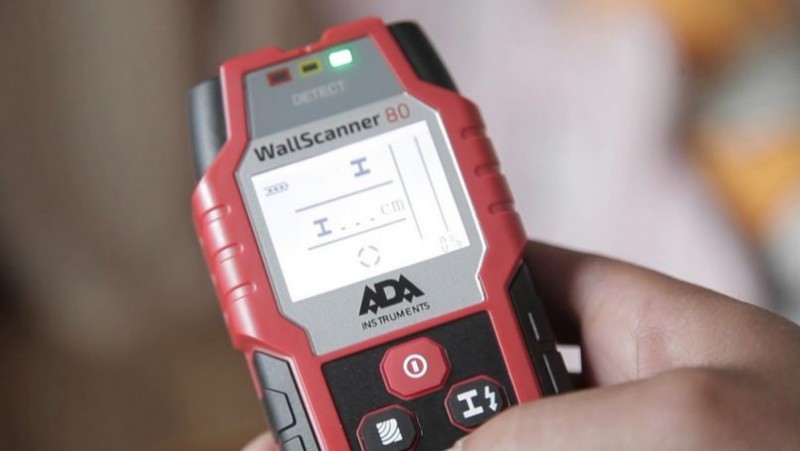

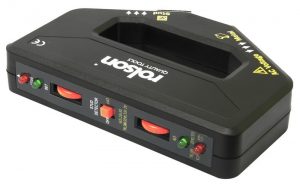

Самые простые устройства, предназначенные для поиска металла и проводки, неплохо справляются с задачей по предоставлению информации о предметах поиска, размещенных на глубине 1-2 сантиметров.

Но, как правило, данных сведений не всегда достаточно, так как большинство углублений скрытых кабелей составляют не менее 5-6 сантиметров.

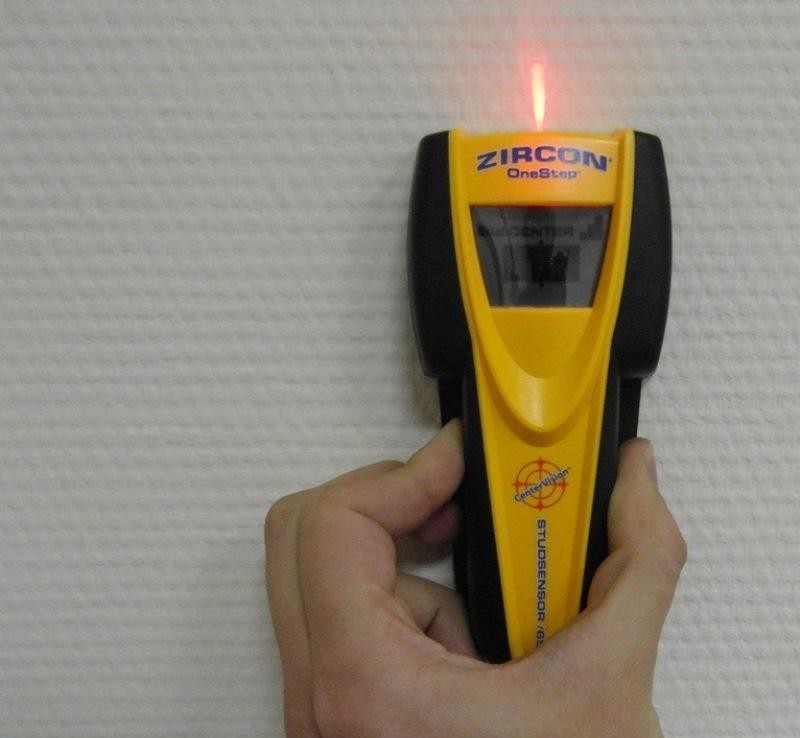

Отражение найденного подразделяется на два вида: звуковой и световой. Самым лучшим вариантом считается объединение двух разновидностей индикации.

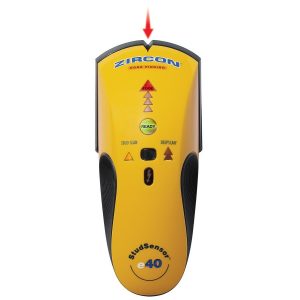

Существуют модели, которые изменяют уровень громкости или тональность при звучании – это зависит от расстояния между прибором и предметом поиска0.

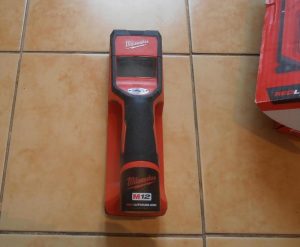

К числу наилучших видов относится аппарат с жидкокристаллическим монитором, который отображает все сведения посредством графиков и различных знаков, доступных к пониманию без дополнительных разъяснений.

Неудивительно, что подобные приборы стоят на порядок выше обычных устройств.

Как подключить одноклавишный выключатель от розетки

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема. Такой блок часто можно встретить в магазинах светотехники.

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

Как подключить сетевую розетку?

Для удобства подключения, можно из самого корпуса розетки вытянуть модуль, а после подключения вставить его обратно. В случае с моей розеткой Makel нужно открутить болтик и снять переднюю крышку. Затем отверткой надавить на пластмассовую защелку и выдавить модуль из корпуса розетки. Но делать это не обязательно, можно подключить розетку и в собранном виде.

Дальше снимаем с кабеля наружную изоляцию. Примерно 4-5 сантиметров.

Раскручиваем и выравниваем проводки в соответствии со схемой обжима. Схема обжима должна быть в инструкции с розеткой и на самой розетке. Там две схемы: 568A и 568B. Обычно используют 568B. Подробнее о схемах обжима сетевого кабеля можете почитать в этой статье.

Дальше на розетке (модуле) извлекаем фиксирующую планку и откидываем пластину, которая будет зажимать контакты.

Вставляем проводки витой пары в отверстия в соответствии со схемой обжима и сильно зажимаем их этой крышкой. После чего можно вставить фиксирующую планку.

Можно установить модуль обратно в корпус розетки (если вы его снимали).

Все готово! Нужно только спрятать сетевой кабель в подрозетник, вставить туда розетку и закрепить ее (как обычную розетку, выключатель). Дальше к этой розетке можно подключать устройства. Например, компьютер по этой инструкции.

Весь процесс подключения компьютерной розетки сводится к тому, что нужно вставить проводки витой пары в соответствии со схемой обжима и зафиксировать их. Ничего сложного. Обязательно оставляйте комментарии!

15

Сергей

Полезное и интересное

Особенности розеток: их конструкции и предназначения

Перед покупкой розетки для начала разберем первый вариант, какие же бывают конструкции:

Накладные розетки используют при наличии наружной прокладки проводки, устанавливается на саму стену. Монтировать этот вид устройства не сложно, так как не нужно делать большое углубление в стене. Недостатком можно читать то, что конструкция заметно выступает от стены, подобный вариант не всегда удобен.

Встроенные (скрытые). Из названия можно догадаться, что весь механизм находится внутри стенки в подготовленном отверстии вместе с подключенными проводами.

Розетки с винтовым методом зажима клемм. Подобный вариант электрических проводов устанавливается посреди соответствующих пластин и закрепляется предназначенным для этого винтом. Сооружение, считается наиболее безопасным и популярно среди потребителей.

Назначение у розеток также бывает разное, подробнее рассмотрим несколько существующих типов:

Розетка с заземлением оснащена специальными усиками, к которому крепится заземляющий провод, это позволить обезопасить корпус устройства от пробивающего тока.

Закрытый тип розеток. Часто используют родители в комнатах своих детей, дабы маленькому ребенку не было доступа к опасному электричеству. Они могут комплектоваться с защитными шторками или крышками.

Розетка с функцией выталкивания вилки. Корпус включает в себя кнопку, при нажатии которой, вилка легко выталкивается. Полезно, если вы часто пользуетесь разными электрическими приборами, например, на кухне.

Приспособление с таймером позволит регулировать время эксплуатации электроприбора. Таймер устанавливается сразу со всей конструкцией.

Розетки для улицы и ванной комнаты требуют повышенной защиты от влаги и загрязнений, обычно оснащается крышкой для безопасности.

Как подключить выключатель от розетки и наоборот

Развитие электросети внутри помещения, может быть спланировано как при начальном ее проектировании, так и при эксплуатации уже готовой проводки. В любом случае, соединение между собой распределительных коробок, смонтированных подрозетников, выключателей — хочется выполнить с минимальными затратами на материал. Расключение силового кабеля не обязательно выполняется исключительно в монтажных коробках, которые являются узловыми разветвителями. Например, есть много способов, как подключить выключатель от розетки, и наоборот. Часть коммутации можно выполнить в любой коробочке, главное — чтобы не было опасности замыкания контактов.

Виды розеток и подрозетников и правила их монтажа

Наряду со стандартными силовыми розетками и выключателями, на рынке появились новинки и вариации этих предметов, значительно разнящиеся с предшественниками. Но основной принцип их работоспособности не изменился.

Розетки

Каждое устройство состоит из:

• контактов;
• основания (колодки);
• защитного корпуса.

Контакт — ключевой элемент, посредством которого передается ток от кабеля к контактам присоединяемого прибора.

В розетках делаются три провода: фазовый, нолевой и заземляющий. В старых их всего два — фаза и ноль.

Розеточная колодка — основание, на котором держатся контакты и защитный корпус. Когда розетка встраиваемая, на колодке имеются крепления для её установки в подрозетник.

Корпус — внешняя крышка с отверстиями для вилки.

Два типа устройств:

1. Наружная;
2. Внутренняя (в стене).

Процесс их подключения одинаков. Отличие только в способах креплении их на стене. Для устройств под закрытую проводку берут специальную коробку, куда вставляться сама розетка.

Виды проводки

Подрозетники и их монтаж

Эти предметы разделяются на два типа:

1. Первый — под штукатурку. Высверливается отверстие либо в бетоне, либо в кирпиче. В это монтажное отверстие устанавливается подрозетник на штукатурку, или на алебастр.
2. Если есть какая-либо обшивка стены, то есть гипсокартон, либо МДФ панели, либо пластик и так далее используются подрезетники встраиваемые под ГКЛ. Диаметр высверливаемых отверстий 68 мм.

Также под определенную линейку электрической арматуры (розетки, выключатели) используются специальные подрезетники поставляемые непосредственно производителем арматуры. Например, фирма ANAM — специализированные подрезетники.

Наружная розетка

Применяется при открытом способе прокладки электропроводов. Особенно, когда в помещении используется отделка из дерева, безопаснее именно наружное устройство. Открытость проводов даёт возможность быстро найти возможные неполадки, и не допустить пожара. Сама розетка просто прикручивается к стене.

Если монтаж на дерево, то:

• обязательно использовать между устройством и материалом специальную прокладку из паронита;
• затем фиксация проводки к клеммам и наложение декоративной крышки на основание устройства.

Сборка готова.

Внутренняя розетка

Процесс монтажа немного другой. Для фиксации понадобиться специальная коробка, для установки в неё устройства. Она вставляется в отверстие в стене и крепится при помощи шурупов.

Когда стена из гипсокартона, то:

выбирают особые коробки с ушками.

Коробки могут быть металлические (старый вариант) и пластмассовые (современные стандарты). Их диаметр может отличаться. При выборе учитывайте этот момент, так как современные розетки чаще всего в продаже под пластмассу.

Монтаж:

1. Откручивают крышку от розетки и устанавливают в коробку.
2. Крепят устройство винтами распорных лапок.
3. Соединяют провода.
4. Закрывается конструкция декоративной накладкой.

Затем включают электричество, и проверяют устройство.

Замена встроенной розетки

При надобности замены элемента, сначала демонтируется старая розетка.

Демонтаж

1. Помним, все электрические виды работ нужно начинать с отключения электричества. Необходимо выкрутить пробки на щите, либо вырубить автомат. Затем, в целях дополнительной безопасности, надеваются специальные резиновые перчатки.
2. Берётся отвёртка-индикатор для проверки отсутствия электричества в местах, где планируется работа. Если данным прибором не удалось обзавестись, есть возможность заменить его на любые электрические приборы. Больше всех подойдёт ночной светильник и чайник.
3. Следует вместе с гнездом открутить верхнюю панель предыдущей розетки. После ослабления крепёжных лапок вытаскивается рабочая часть, и отрезаются провода.
4. Если есть подрозетник, обязательно его прочистить. А при его отсутствии ставится новый и замазывается алебастром. После для удобства вытягиваются все провода. Так проще.

Монтаж

После выполнения всех демонтажных моментов, начинается установка новой розетки.

Первое действие. Провода, которые вынимались ранее, уменьшаются до необходимой длины. Она составляет от 15 до 20 см. Затем на полтора см очищаются от изоляции.

Второе действие. Провода следует соединить с устройством.

Третье. Подгибаются провода, подрозетник ставится в рабочее место и крепится лапками или винтами (зависит от модели).

Четвёртое действие. Ставится внешняя рама и прикручивается панель.

Пятое. После всех выполненных действий включается подача электричества, чтобы проверить роботу устройства.

Когда запрещено подключать заземление к розеткам

Существует ряд правил, касающихся вопросов безопасности электрификации помещений. Их нарушение может значить только одно — создание ситуации, чреватой поражением людей электрическим током.

Запрещается подключать розетку скрытой проводки к заземлению в следующих случаях:

• Повреждение или разрыв провода, ведущего к зарытой в грунте стальной рамке.
• Наличие перемычки между нулевой и заземляющей линией.
• Вывод третьего провода на домовые коммуникации — водопроводные, газовые или отопительные трубы.

Проводить подключение можно только после устранения дефектов в электропроводке.

Подключение розетки, коммутируемой через выключатель

Самым простым вариантом как подключать розетку, объединённую в одном корпусе с одноклавишным выключателем, является соединение всех проводов электросети и устройств согласно схеме в распределительном коробе. При этом существует чёткая последовательность проведения таких работ.

1. Подготавливается в стене отверстие под подрозетник, если блок внутренний или просто подбирается подходящее место в случае с внешним прибором. Накладные спаренные конструкции совмещённых электрических блоков чаше всего устанавливают в помещениях с открытой проводкой – обычно это деревянные постройки.
2. В распределительной коробке, должно быть 6 входящих жил электропроводки, по паре от розетки, выключателя и распределительного щитка. При этом каждая пара делиться на фазную и нулевую жилки. В некоторых домах существует дополнительный провод заземления.
3. В первую очередь определяется фаза, идущая от распределительного щитка и обесточивается помещение.
4. Далее, фазный провод основной электросети нужно подключать к проводу выключателя. Для этого зачищенные концы соответствующих жил скручиваются и изолируются изолентой.
5. Нулевая жилка сети соединяется с проводом, идущим от розетки.
6. Оставшиеся два свободных конца от совмещённого блока скручиваются между собой и изолируются.
7. Благодаря такой схеме подключения получится, что фаза розетки будет коммутироваться через выключатель. Особенно это эффективно если розетка используется редко или через неё нужно подключать приборы, которые необходимо постоянно включать и выключать.

Такая совмещённая в одном корпусе система функционирует достаточно просто. Когда выключатель включён на розетку через коммутатор подаётся фаза. Такая схема эффективна, например, если нужно через удлинитель подключить освещение в подсобном помещении, а выключать его при помощи одноклавишного выключателя.
