Выкручивание сломанного болта или шпильки из блока цилиндров и других элементов: решение проблемы

Замена шпильки

Опытные мастера рекомендуют выкрутить и менять все шпильки одновременно. Детали из одной партии обладают близкими физико-механическими характеристиками, будут равномерно воспринимать нагрузки и прослужат намного дольше.

Перед тем, как выкрутить, следует обильно смочить резьбу жидкостью WD 40 или керосином. В крайнем случае, подойдет и тормозная жидкость. Если под рукой нет специального съемника, можно выкрутить газовым ключом. Тянуть нужно плавно, без рывков. Если сразу выкрутить не удается, следует нанести WD 40 еще раз и подождать 5-10 минут.

После того, как все соединения удалось выкрутить, следует заменить их на новый комплект. Резьбу можно смазать графитовой смазкой — это поможет легко выкрутить детали при необходимости. Далее следует установить ГБЦ по месту и начинать обтягивать гайки согласно схеме из руководства пользователя.

Замена шпильки

• Сначала все гайки затягиваются до легкого сопротивления.
• Ключом с динамометром добиваются паспортного значения усилия затяжки.
• В последовательности, описанной в руководстве, окончательно обтягивают все гайки.

Гайки тоже можно смазать графитовой смазкой.

Почему болты срываются?

Несмотря на массу плюсов, резьбовые соединения имеют один существенный недостаток: болты достаточно часто ломаются

В такой отрасли, как автомобильная промышленность, резьбовые соединения применяются очень широко. Практически все детали автомобиля собираются при помощи резьбы. Несмотря на ещё большую простоту и дешевизну сварки, она не может полностью вытеснить резьбу, поскольку последняя обладает возможностью быстро разобрать конструкцию.

При поломке болта возникают ситуации, когда его часть остаётся в отверстии и извлечь её оттуда достаточно проблематично

В статье рассмотрен вопрос, какими образом можно достать остаток сорванного болта из резьбового отверстия на примере работы с блоком цилиндров автомобиля.

Верхнюю часть сорванного болта с головкой часто удаётся выкрутить из резьбового отверстия, поскольку в 90% случаев болты ломаются по направлению закручивания

Причин, по которым болты разрушаются, немного. Основная – это чрезмерное усилие при закручивании. Используя ключи с длинной ручкой к болтам можно прикладывать огромные силы, которые, в конце концов, приведут к превышению усилия над пределом текучести, и болт просто разрушится в самом слабом месте. Чаще всего это первая треть длины резьбы, начиная от головки болта.

При сборке некоторых аппаратов важно не только подобрать правильные болты по резьбе и классу прочности, но и закрутить их с правильным усилием. Причём, оно должно быть не больше и не меньше чем то, которое указано в инструкции по сборке

Обычно, болт закручивают до его остановки, а потом производят докручивание.

Усилие при докручивании измеряют в ньютонах на метр или в килограмм-силах на метр (устаревший способ). Как это часто бывает, у мастеров может не оказаться нужного ключа, и используется то, что есть под рукой.

Вполне может сложиться такая ситуация, когда гипотетический болт, например, с резьбой М8, который должен закручиваться ключом с номинальным усилием 3.8 кгс·м, будет закручен ключом с усилием 4 кгс·м. При этом болт может сломаться. Даже разница в силе закручивания в 5% часто приводит к поломкам болтов.

Если приложить болт к двигателю, видно, что его срыв произошел точно надо блоком цилиндров, то есть остатки резьбы есть и в блоке и в головке

Нижняя же часть болта остаётся в конструкции. При этом, поскольку резьба уже находится на своём штатном месте, а болт просто докручивается, она может находиться сразу в обеих скручиваемых деталях.

То есть, даже разборка всей конструкции не могла бы извлечь остатки болта. Единственное возможное решение в такой ситуации – провести экстракцию сломанной резьбы каким-либо другим способом.

При этом нужно понимать, что при извлечении болта ни в коем случае нельзя повредить внутреннюю резьбу конструкции, иначе ничего в это отверстие закрутить больше не получится.

Веранда пристроенная к дому – расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)

2Выкручивание шпильки за цилиндрическую часть

Если резьба сломана, то на помощь приходят другие варианты откручивания шпильки — за гладкую цилиндрическую часть. В этом случае необходимо применить разного вида инструменты: плоскогубцы, трубный ключ, тиски и т.д:

• 1 способ — с помощью плоскогубцев зажать цилиндрическую часть и с силой выкручивать шпильку по направлению откручивания;
• 2 способ — с помощью сварки наварить на сломанный участок небольшой пруток, за который можно будет выкрутить шпильку;
• 3 способ — применение гайки на размер больше, которую необходимо приварить к шпильке и выкрутить при помощи ключа.
• 4 способ — применение плашки, при этом конец шпильки необходимо тщательно обточить до нужного размера;
• 5 способ — использование шпильковерта.

Если во время выкручивания шпильки, она никак «не поддается», то лучше применить сразу два рабочих инструмента, например, одновременное использование отвертки и плоскогубцев.

Подготовка перед выворачиванием обломка

Но не торопитесь сразу приступать к вывинчиванию. Перед этим необходимо принять меры, которые облегчат ваши прилагаемые усилия.Перво наперво сбрызнем проникающей смазывающей жидкостью место слома. Это может быть любой «жидкий ключ», WD-40. Немного подождем.

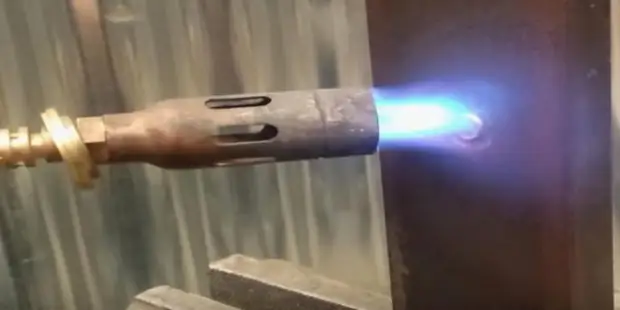

Далее, чтобы немного снять внутренние напряжения, газовой горелкой хорошенько прогреем обломок и место вокруг.

Ну а далее перейдем непосредственно в вывинчиванию обломка шпильки или болта.

Первый способ: плоская отвертка и молоток

Это самый простой способ, но он не всегда подходит. Примерно в половине случаем шпилька обламывается с торчащим осколком, за который как раз и можно зацепиться.

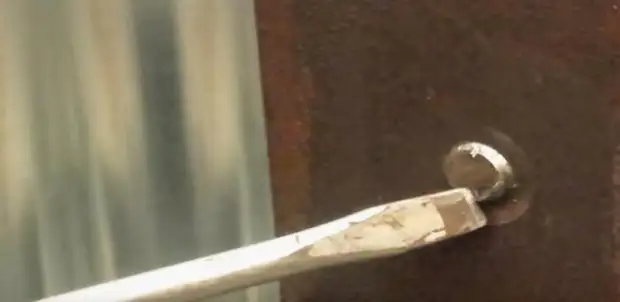

Берем плоскую отвертку, упираем её в осколок и ударными движениями под углом в сторону вывинчивания резьбы аккуратно поворачиваем обломок.

Такой метод подходит если не требуется большого усилия для вывинчивания. Если усилия не достаточно, то переходим ко второму способу.

Способ второй: пробуем вывинтить зубилом

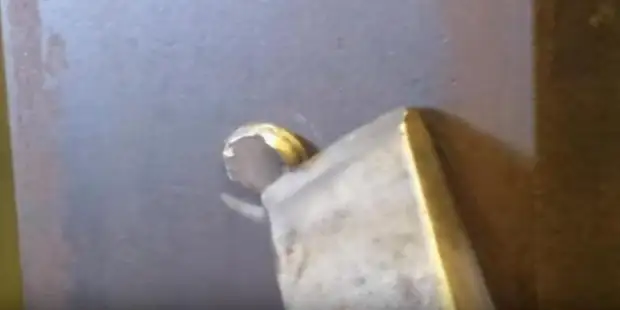

Этот способ похож на первый, только вместо отвертки берем зубило. Точно также упираем в оскол и ударными движениями производим выворачивание.

Зубило дает возможность создать большее усилие по сравнению с отверткой.

Третий способ: керн и молоток

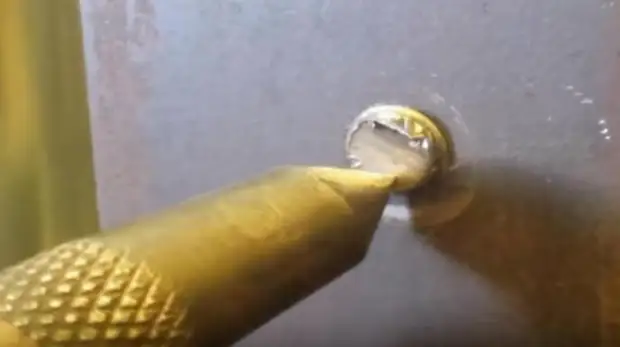

Если обломок болта не имеет осколов, или даже обламывание произошло чуть ниже конечной поверхности резьбы, то тут можно попробовать воспользоваться керном.

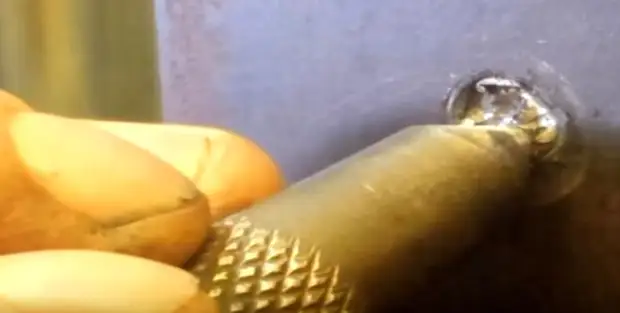

Упираем керн в поверхность обломка со смещение и ударами под углом производим выворачивание, пока обломок нельзя будет зацепить плоскогубцами или другим инструментом.

Четвертый способ: привариваем гайку сваркой

На мой взгляд это самый действенный и быстрый вариант, но при наличии у вас сварочного аппарата. Суть его состоит в том, чтобы наварить сверху гайку на обломок болта.Итак, чтобы это сделать берем гайку, но не такого же размера, а на пару единиц больше. То есть, если сломанный болт был на 10, то берем гайку на 12. Нужно это для лучшего и большего места приваривания.

Удерживая гайку кусачками, ставим ее на обломок, но не по центру, а со смещением. Электродом свариваем шпильку с гайкой к одной стороне внутри гайки.Далее после остывания вывинчиваем обычным гаечным ключом.

Пятый способ: вывинчиваем шпильку экстрактором

Тут также потребуется специализированный инструмент, специально предназначенный вывинчивания сломанных шпилек и болтов — экстрактор.

Керним центр шпильки, чтобы сверло не бегало при начале сверления.

Сверлим отверстие соответствующего диаметра под экстрактор.

Вставляем экстрактор в отверстие и вывинчиваем ключом.

Затем сверлим максимально близким.

Осколки и остатки шпильки выбиваем плоской отверткой.

Такой способ удаления не всегда оправдывает усилия, но вполне заслуживает вашего внимания.

Седьмой способ: высверливаем под чистую и делаем вставку

Самый трудоемкий и затратный способ из всех. Но бывают случаи, когда это единственный рабочий вариант вернуть узел в рабочее состояние.Высверливаем шпильку подчистую вместе с резьбой.

Нарезаем новую резьбу метчиком.

Узел восстановлен.

Смотрите подробное видео

Как выкрутить сломанный болт, если обломок не выступает над поверхностью изделия.

Способ 4.

Если у вас имеется сверло с левым ходом, можно попробовать
выкрутить им.

Диаметр сверла = наружный диаметр шпильки – высота зубьев х
2

По центру шпильки делаете углубление керном. В
образовавшееся углубление устанавливаете обычное «правое» тонкое сверло.
Сверлите на 1-2 см.

Потом устанавливаете в патрон «левое» сверло бОльшего
диаметра и сверлите на малых оборотах.

Особенность способа в том, что «Левое» сверло сверлит против
часовой стрелки, что совпадает с направлением выкручивания шпильки. И если она
не сильно прикипевшая, в процессе сверления шпилька может начать
проворачиваться.

Способ 5.

Экстрактор.

Сверлите по центру шпильки отверстие диаметром, соответствующим
типу экстрактора.

В полученное отверстие вставляете экстрактор и выкручиваете
вашу шпильку.

Способ 6.

Сверлите в шпильке отверстие, нарезаете метчиком в нём
резьбу.

Вкручиваете соответствующий болт, зажимаете его контр-гайкой,
выкручиваете шпильку ключом, накинутым на головку зафиксированного болта.

Способ 7.

Подбираете сверло с правым ходом, диаметром как в «Способе 4».

Высверливаете шпильку по всей глубине отверстия. Задумка
способа такова: в  теле резьбы изделия
останутся только зубья резьбы шпильки, которые можно удалить метчиком.

Метчиком того же диаметра, как и диаметр шпильки, прогоняете
резьбу в массиве изделия.

Главным условием успешной реализации данного способа,
является точное размещение сверла по центру шпильки. Иначе вы испортите резьбу
в массиве изделия.

Если в процессе демонтажа шпильки была нарушена резьба, есть
смысл рассверлить повреждённое отверстие под следующий типоразмер резьбы и
нарезать метчиком новую резьбу бОльшего диаметра.

Способ 8.

Если шпилька обломалась в алюминиевом массиве, можно
воспользоваться азотной кислотой (её трудно найти, но вдруг у вас имеется).

Заливаете  обломыш
кислотой. Она разъедает сталь, оставляя нетронутым алюминий (или дюраль). Когда
остатки шпильки будут извлечены, не забудьте нейтрализовать кислоту в отверстии
щелочью (например содой).

Процесс конечно длительный, поэтому годится в том случае,
если вы никуда не спешите.

Способ 9.

Сверлите в шпильке отверстие
и загоняете в него либо напильник трёхгранный, либо метчик заточенный
под конус с тремя гранями.

Выкручиваете шпильку, вращая расклинившийся напильник или
метчик.

Как выкрутить прикипевшую шпильку

Закисшую шпильку необходимо выкручивать с дополнительными хитростями, как в части инструментария, так и в части методики.

• нанести несколько ударов молотком в торец шпильки вдоль ее оси, не повредив край резьбы;
• нанести несколько несильных ударов с разных сторон по боковым поверхностям шпильки (на резьбовую часть при этом накрутить гайку для исключения повреждений), не допустив при это сгибания;
• применить специальные проникающие составы – WD-40, жидкий ключ и их аналоги, дав необходимое время в соответствие с инструкцией к этим препаратам от их производителя перед попыткой откручивания;
• использовать удлинитель к ручному инструменту для увеличения прикладываемого усилия (вороток большей длины или надев трубу подходящего диаметра на вращаемый конец ручного инструмента;
• использовать при отворачивании за приваренную гайку не рожковый ключ, а головку Super Lock, в которой усилие прикладывается не к углам (граням), а к плоскостям;
• вместо приложения физической силы и ручного инструмента использовать ударный гайковерт (если его нет в домашней мастерской, то можно обратиться в ближайший шиномонтаж или автосервис, доставив туда деталь с прикипевшей шпилькой);
• при способе наворачивания двух гаек первую накручивать до упора с настолько большим усилием, чтобы она врезалась в цилиндрическую часть шпильки, а вторую гайку использовать не стандартную, а самоконтрящуюся (это позволит применять гораздо большие усилия, снизив риск холостого откручивания гаек);
• несколько раз нагреть и дать остыть, на финальной стадии нагреть и выкрутить.

Незаменим многократный нагрев и для откручивания шпилек, посаженных на специальные составы — фиксаторы резьбы.

При выкручивании прикипевшей шпильки за приваренную или накрученную гайку лучше использовать, тот инструмент, который более прочен конструктивно и плотнее охватывает периметр рабочих поверхностей гайки, исключая слизывание граней:

• 6-гранную головку вместо 12-гранной;
• головку Super Lock вместо обычной;
• накидной ключ место рожкового;
• вороток вместо трещотки.

Как открутить болт с головкой под шестигранник или звездочку

В автомобильной промышленности, другом оборудовании часто используются болты под шестигранный инструмент. Как вывернуть сорванную шляпку, у которой сорваны грани:

• Изготовить горизонтальную насечку болгаркой или напильником на шляпке. Для откручивания сорванного винта при данном случае используется крепкая отвертка.
• Использование специальной звездочки TORX, которая вбивается в шляпку. Насадка подбирается по размеру, чуть большему сорванной шляпки, для прочного соединения между стенками.
• Набор экстракторов, который возможно приобрести в хозяйственном магазине. Перед использованием экстрактора, высверливается отверстие сверлом в основании болта, затем вводится экстрактор, винт извлекается плоскогубцами или специальным зажимом.
• Использование сверла с левым вращением, немного меньшим по диаметру отверстия. Работы инструментом производится в реверсном режиме, при таком способе возможно испортить резьбу.

Как открутить болт с сорванными гранями вручную

Сорванные гайки выкручиваются сложнее, так как при работах существует вероятность повреждения резьбы. Наиболее простым способом является применение химических средств, обработка поверхностей очищается и обрабатывается средством на 15 минут. При сорванных гранях применить ключ или головку невозможно. В таких случаях, используется зубило, которым разрушается основная часть гайки, затем извлекается и происходит замена на новую гайку.

Как извлечь болт, если головка отломилась

Сломанная головка конструкции может доставить немало хлопот при работах. Как действовать при такой сложной ситуации, не прибегая к использованию серьезного инструмента. При небольших размерах элемента, возможно сделать надпил болгаркой, углубление которого позволит использовать отвертку с острыми гранями. Для выполнения более сложных работ понадобиться экстрактор, дрель и развертка. Основание резьбового соединения высверливается ровно посередине, после изготовления отверстия, ввинчивается инструмент против часовой стрелки.

https://youtube.com/watch?v=PoJ4X-xN2i4

При выполнении последовательных действий, выкрутить испорченный элемент конструкции не составит труда даже тем, кто впервые сталкивается с данной проблемой. Необходимо грамотно оценить ситуацию, использовать инструмент хорошего качества для продуктивного результата.

Как высверлить сломанный болт

Для работ используется сверло из качественного материла. Размер необходимо подбирать в соответствие с сорванными гранями, диаметр сверла не должен быть больше отверстия. Качественное сверло отличается повышенной ценой, но его использование исключает быстрый износ и возможность поломки при процессе работы.

Использовать инструмент стоит не спеша, перед выполнением поставленной задачи, грамотно оценить ситуацию. Необходимо следить за положением инструмента в процессе работы, высверливание производится строго по центру, без отклонений в разные стороны.

Как выкрутить шпильку за резьбовую часть

Если шпилька достаточно длинная и доступна резьбовая часть на 2 и более гаек, то применяем один из перечисленных способов:

• накрутить гайку, накрутить вторую до упора в первую (желательно использовать высокие гайки), после чего слесарным инструментом (ключом или др.) открутить шпильку;
• использовать специальный инструмент – шпильковерт, под размер шпильки или универсальный.

Удобен и эффективен эксцентриковый шпильковерт – чем больше прикладываемое к нему усилие, тем сильнее он насечкой эксцентрика зажимает шпильку.

Как выкрутить шпильку, если доступна резьба только на 1 гайку? В этом случае доступны как минимум 4 способа:

• разрезать гайку с одной стороны ножовкой по металлу (направление реза — вдоль оси резьбовой части), накрутить на шпильку, зажать трубным ключом так сильно, чтобы резьбовая часть, выбирая зазор в разрезе, плотно захватила шпильку, направить усилие в направлении отворачивания;
• накрутить гайку на резьбу, приварить ее к шпильке (например, сварочным полуавтоматом) и выкрутить ключом (или головкой с воротком);
• накрутить гайку на резьбу, высверлить углубление в торце шпильки (диаметром примерное вдвое меньше диаметра шпильки), забить в это углубление насадку TORX (Е-профиль, или иную подобную с продольными ребрами) и за хвостовик насадки выкрутить (при этом можно помогать усилием второй руки с рожковым или накидным ключом, прилагающим усилие к гайке в дополнение к основному усилию на торкс);
• ножовкой по металлу выполнить пропил в торце под плоскую отвертку, с помощью которой извлечь шпильку.

В способе с отверткой для этой цели лучше подойдет крупная версия или силовая с Т-образной рукояткой.

Как выкрутить прикипевшую (заржавевшую) шпильку, чтобы не сломать её?

В начале в «тело» с резьбой в которое вкручена шпилька, капните не много проникающей жидкости, или тормозной, или керосин, масло, если вообще нет ни чего, то хотя бы воду.

Пусть не много «окиснет».

Далее нужны две гайки и 2 ключа к ним (можно рожковые).

Шаг резьбы на гайках такой же как и на шпильке резьбовой.

Закручиваем первую гайку, далее вторую на шпильку, головки как у болта, на шпильках, нет.

Одну гайку придерживаем одним ключом, вторую затягиваем 2 по направлению друг к другу.

Всё, мы гайки законтрили.

Рожковым ключом начинаем откручивать гайку та которая ниже по направлению против часовой стрелки.

Можно предварительно, не сильно подстучать молотком по гайкам.

Главное сорвать шпильку с места.

Если шпилька не нужна, то верхний её край можно сплющить (если шпилька не калёная), гайка гарантировано не открутится.

Второй вариант, без гаек, но нужна болгарка и отрезной круг.

Подготовка та же (проникающие жидкости).

Устанавливаем тонкий отрезной диск (1,2, 1,5 мм, можно тоньше) на болгарку и делаем пропил под плоскую отвёртку, пропил с торца шпильки.

В пропил вставляем мощную плоскую отвёртку и начинаем выкручивать шпильку против часовой стрелки.

Если и это не помогает, или шпилька обломилась заподлицо в поверхностью, то можно или высверлить шпильку, или выкрутить при помощи экстрактора.

Но тут нужна дрель и сверло по металлу, а также поверхность надо накернить, то есть нужен кёрн.

Сверлим отверстие (в начале керним) вкручиваем (вбиваем) экстрактор и откручиваем шпильку.

Срезание болта

Нередко закисают регулировочные болты сход/развала. Дело в том, что их необходимо смазывать не только при каждой регулировке развала, но и на нулевом ТО. Если этого не сделать, болты закисают. На выкрученных болтах можно обнаружить слой алюминиевого окисла. Бывает ситуация, что гайка откручивается более или менее свободно, а болт крутится вместе с сайлентблоком и рычагом, т.е. болт закисает именно во внутренней втулке сайлентблока. В таком случае можно:

• Нагревать — успех этого мероприятия не гарантирован, к тому же времени придется потратить немало.
• Залить «вэдешкой» – если болт во втулке закис не слишком капитально, этот способ поможет его выкрутить. При необходимости можно оставить болты на ночь или на сутки для откисания. Потом их следует погреть. После этого они обычно откручиваются.
• Использовать строительный перфоратор. Сначала откручивают гайку и снимают гровер шайбу. Затем накручивают гайку заподлицо с болтом. На гайку надевают соответствующего размера головку. Потом, вставив в перфоратор пику, а саму пику в головку включают перфоратор в режиме удара. От воздействия вибрации болты выбиваются и впоследствии их можно отвернуть.
• Последний способ – пилить болт в сайлентблоке болгаркой, но есть риск повредить подрамник. Если снимать подрамник, то такая работа очень трудоемкая и дорогостоящая.

Пошагово работа выполняется следующим образом:

Установив домкрат и подложив под машину какие-нибудь подставки для надежности, снимают колесо, кулак и приступают к работе

Резать нужно крайне осторожно, чтобы не пропилить подрамник.
Отпилив рычаг и проушину, вытаскивают ее с внутренней втулки сайлентблока. Внутреннюю втулку с болтом спилить сложнее, чем рычаг, поскольку они утоплены в подрамник и болгаркой до них добраться трудно.
Когда болт уже распилен, может оказаться, что его части не вынимаются из-за закисшей втулки

В таком случае рекомендуется части крепежа нагреть и помочь зубилом и молотком, постучав по втулке.

Естественно, при таком варианте ремонта требуется заранее приобрести новые рычаги и болты. При осуществлении работы своими руками потратиться придется только на комплектующие. Однако без должных навыков работы с болгаркой браться за эту работу не рекомендуется. Перед тем как приступить к радикальному методу, эксперты все же советуют опробовать консервативные и менее дорогостоящие способы.

Закисшие болты – головная боль автомобилистов. На их выкручивание приходится тратить время, но если знать, какими способами можно выкрутить болт, то результат работы будет положительным.

Как выкрутить шпильку: 25 эффективных способов и приемов

Как выкрутить шпильку? Рассмотрим несколько способов, с учетом состояния шпильки и имеющегося инструмента.

Как выкрутить шпильку за резьбовую часть

Если шпилька достаточно длинная и доступна резьбовая часть на 2 и более гаек, то применяем один из перечисленных способов:

• накрутить гайку, накрутить вторую до упора в первую (желательно использовать высокие гайки), после чего слесарным инструментом (ключом или др.) открутить шпильку;
• использовать специальный инструмент – шпильковерт, под размер шпильки или универсальный.

Удобен и эффективен эксцентриковый шпильковерт – чем больше прикладываемое к нему усилие, тем сильнее он насечкой эксцентрика зажимает шпильку.

Как выкрутить шпильку, если доступна резьба только на 1 гайку? В этом случае доступны как минимум 4 способа:

• разрезать гайку с одной стороны ножовкой по металлу (направление реза — вдоль оси резьбовой части), накрутить на шпильку, зажать трубным ключом так сильно, чтобы резьбовая часть, выбирая зазор в разрезе, плотно захватила шпильку, направить усилие в направлении отворачивания;
• накрутить гайку на резьбу, приварить ее к шпильке (например, сварочным полуавтоматом) и выкрутить ключом (или головкой с воротком);
• накрутить гайку на резьбу, высверлить углубление в торце шпильки (диаметром примерное вдвое меньше диаметра шпильки), забить в это углубление насадку TORX (Е-профиль, или иную подобную с продольными ребрами) и за хвостовик насадки выкрутить (при этом можно помогать усилием второй руки с рожковым или накидным ключом, прилагающим усилие к гайке в дополнение к основному усилию на торкс);
• ножовкой по металлу выполнить пропил в торце под плоскую отвертку, с помощью которой извлечь шпильку.

В способе с отверткой для этой цели лучше подойдет крупная версия или силовая с Т-образной рукояткой.

Заржавевшая гайка

Еще одна проблема, которая знакома автолюбителям (и не только) — заржавевшая гайка и/или резьба. В этом случае не стоит прилагать героические усилия, чтобы открутить крепеж. У вас просто «слижутся» грани и к закипевшей резьбе добавится еще одна проблема. Если после пары попыток, не получается открутить, поочередно пробуем следующие методы:

• Гаечным ключом простукиваем болт. Есть вероятность, что ржавчина треснет и гайку удастся открутить.

• Залить соединение керосином и выждать. Он разъест ржавчину, после чего заржавевшую гайку будет открутить проще. Но при этой операции нельзя курить, включать сварку, находиться возле открытого огня.

• Прогреть гайку. Металл расширится, что даст возможность ее открутить. Весь фокус в том, чтобы нагрелась гайка, а стержень болта остался холодным, поэтому нагрев должен быть быстрым. Для этого используют строительный фен или открытый огонь (с этим осторожнее). Если винт небольшой, можно взять мощный паяльник, разогреть его до максимальной температуры, потом быстро прогреть место соединения.

• Этот способ уничтожит (почти) гайку, поэтому его стоит применять только в безнадежных ситуациях. На гранях делают бороздки (при помощи пилы по металлу, болгарки, напильника). В эту бороздку упираются плоской отверткой, придавая ей направление в сторону откручивания. По ручке стучат молотком. Если есть хоть пара подвижек, может и получится открутить.

• Использовать специальный съемник (на фото выше). При помощи болта, штырь упирается в одну из граней, после чего можно пробовать сдвинуть ее с места. За счет того, что можно насадить рычаг, он может сработать даже в очень сложных ситуациях.

Еще с ржавчиной можно бороться при помощи смазки. Попробуйте залить место соединения текучей универсальной смазкой (есть в баллончиках WD40). Выждав пару часов, пробуем работать ключом. Не сработало — пробуем поочередно другие способы.

Выкручиваем обломанный болт

Для того, что бы извлечь обломанный болт экстрактором Вам необходимо будет воспользоваться дрелью. Так же Вам необходимо взять сверла, плашки для метчиков, крепкий керн. В сломанном «виновнике» необходимо сделать отверстие, диаметр которого не должен превышать диаметра резьбы обломанного болта.

Экстрактор имеет обратную резьбу.

В отверстие вкручивается экстрактор. При закручивании экстрактора, а точнее его обратной резьбы в обломанный болт, вы вместе с последним извлекаете его.

Если болт обломался и есть возможность до него достать, то Вам нужно восстановить геометрию того, что от него осталось. Воспользуйтесь напильником либо крупнозернистой наждачной бумагой. Потом нужно аккуратно накернить поверхность. Иначе сверло будет всегда гулять по остатку болта и сделать отверстие строго по центру не получится. Так же необходимо соблюсти соосность. Отверстие должно быть просверлено, как можно ближе к центру болта.

Необходимо начинать сверлить сверлом небольшого диаметра и чётко расположить отверстие по центру. Центрированное отверстие очень просто можно расширить. Диаметр экстрактора необходимо брать на 1мм больше, чем диаметр отверстия

Важно не просверлить насквозь отверстие, чтобы экстрактору было за что зацепиться

Экстрактор нужно вкрутить в углубление поверхности болта. Затем экстрактор необходимо установить в углубление и нанести удар молотком, стараясь забить в отверстие, как гвоздь. После этого он должен остаться в углублении.

Необходимо зажать плашкой его головку и вращать в направлении откручивания самого болта. Вращать плашку нужно не торопясь и как можно аккуратнее. Врезаясь в болт, экстрактор максимально затягивает его и передаёт свой крутящий момент на обломанного «виновника». В свою очередь крутящий момент и вывернет обломанный болт.

Как выкрутить сломанный болт если обломок хоть немного выступает из изделия.

В любом случае, прежде чем что-то делать с этим обломком, стоит обработать резьбу WD-40. Если есть возможность – нагреть это место газовой горелкой или строительным феном, дать остыть и снова обработать WDшкой. Подобные действия облегчат ваши дальнейшие манипуляции.

Способ 1.

В самом простом случае, вам поможет зубило (а если не жалко, то и отвёртка может сгодиться на мелких шпильках).

Наставляете зубило на край выступающей шпильки, наклонив его так, чтобы удары по нём могли привести к вращению шпильки в сторону вывинчивания из массива изделия.

Если вам удалось провернуть шпильку на пару оборотов, дальнейшее выкручивание удобнее будет производить с помощью пассатижей или газового ключа.

Если же шпилька сидит глухо и вы своими действиями срезали остатки шпильки, за которые хоть как-то можно было зацепиться – смотрите один из следующих способов.

Способ 2.

Очень действенный способ на крупных шпильках, но для его реализации нужна электросварка.

Поверх обломка шпильки устанавливается гайка (под гайку желательно положить лист бумаги с вырезанным в ней отверстием по диаметру шпильки), с бОльшим типоразмером (на 1-2 типоразмера больше, чем шпилька). Например, если пытаетесь выкрутить шпильку М 12, значит гайку используете М 14.

Делаете несколько прихваток между внутренней поверхностью гайки и обломком шпильки.

Выкручиваете гаечным ключом, соответствующего типоразмера.

Способ 3.

Если обломок выступает над поверхностью изделия на 2-3мм, можно попробовать сделать в нём шлиц под отвёртку.

Сделать его можно либо болгаркой (тонким диском), либо ручной ножовкой по металлу.

Выкручивать отвёрткой.

Этот способ можно применить даже в том случае, когда обломок не выступает над поверхностью, но тогда придётся надрезать «тело» изделия. Если это не критично – можете попробовать этот способ.

Как выкрутить сломанную шпильку

Если шпилька сломана и нет выступающей над поверхностью части, то выкрутить ее можно следующими способами:

• сварочным полуавтоматом постепенно и аккуратно «наростить» пару сантиметров (если торец шпильки в зоне досягаемость сварочной проволоки) и за это «нарост» вывернуть с использованием зажимного инструмента;
• использовать специальный инструмент – экстрактор (с виду похож на метчик, рабочая часть конусная, направление резьбы противоположное резьбе шпильки): выровнять торчащий торец шпильки напильником (или ровно отпилить ножовкой по металлу), накернить точно в центре, просверлить по оси шпильки отверстие нужного диаметра и глубины (примерно 2/3 от длины рабочей части экстрактора), вставить экстрактор и вращать с усилием до выкручивания шпильки;
• подготовка с высверливанием как предыдущем способе, только применить метчик на левую резьбу шпильки (если шпилька с правым направлением) — когда метчик, нарезая резьбу, упрется в дно высверленного углубления в теле шпильки, то обломок часто выкручивается;
• высверлить центр шпильки, подобрав таким образом диаметр, чтобы не задеть резьбовую часть гнезда, после чего извлечь остатки металла шпильки;
• высверлить обломанную часть шпильки и резьбовое гнездо на сверлильном станке или ручной дрелью сверлом большего диаметра под ремонтную шпильку.

Использование метода высверливания углубления с вбиванием в него наконечника торкс несет в себе риски усиления клина в резьбовом гнезде из-за расширяющейся деформации стенок шпильки. С учетом возможных осложнений рекомендовать его в этой ситуации не будем, несмотря на то что ограниченно, с определенными условиями, и он может быть применен.

Затруднение может доставить выравнивание торца шпильки, если облом произошел в глубине. В таком случае неоценимую помощь окажет торцевая борфреза.

Еще одна вариация для метода высверливания. Можно применить сверла с левым направлением вращения и электродрель с переключателем направления и регулировкой числа оборотов. При сверлении на малых оборотах подклинившая резьба прослабляется и за счет левого вращения дрели остаток шпильки легко страгивается с места и выходит из резьбового гнезда.

Сверление часто разумнее делать в несколько проходов, от маленького сверла к тем, что покрупнее, до нужного диаметра.
