Как правильно штробить стены под проводку: пошаговое руководство

Как и чем заделать штробу

После того, как канавка в бетонном потолке сделана и в нее уложены кабели, необходимо замазать штробу с проводкой. Это можно сделать самостоятельно с помощью обычного шпателя. Однако для того, чтобы поверхность после заделывания была идеально ровной и прочной, необходимо придерживаться трех простейших правил:

• Грунтование. Перед укладкой кабеля в штробу ее рекомендуется хорошо прогрунтовать. При этом грунтовка должна наноситься в большом количестве при помощи широкой кисти, которая позволяет ей проникнуть глубоко внутрь канавки.
• Нанесение раствора. После полного высыхания грунтовки штробу дополнительно смачивают водой и наносят раствор с помощью шпателя «елочкой», или движениями крест-накрест, направленными к стенкам канавки.
• Удаление лишнего раствора. После нанесения раствора на месте штробы остаются характерные бугры, которые лучше убирать посредством металлической гладилки, причем держать ее нужно под прямым углом к стене.

В качестве материала для заделки канавок для проводки обычно применяется раствор на основе алебастра или гипса. Однако алебастр застывает намного быстрее, что сокращает время для выравнивания поверхности. Применение гипсовой штукатурки позволяет работать с раствором до его полного застывания в течение 20 минут.

В ходе ремонта и прокладки скрытой проводки делаются штробы. Благодаря этим канавкам, в стене можно скрыть проводку. Однако, после прокладки, требуется заделка штроб раствором, дабы выполнить дальнейшую отделку. Как именно выполняется эта работа, какие инструменты и материалы потребуются, а также все тонкости работ мы рассмотрим далее.

Клипсы для монтажа гофры или трубы ПВХ

В случае, когда кабель или провод прокладывается в гофре или трубе ПВХ, удобно использовать упругие пластиковые зажимы — защелки, изображенные на фото:

Они изготавливаются методом литья пластика под давлением, снабжены ребрами жесткости, обеспечивающими прочность захвата трубы или гофры. Применение высококачественного пластика позволяет изделию сохранять механические характеристики в широком диапазоне рабочих температур. Крепление производится шурупом саморезом. Размерный ряд представлен клипсами с установочными диаметрами от 12 мм до 50 мм. Особенностью данного изделия являются специальные пазы на боковых поверхностях клипсы, благодаря которым, зажимы разных размеров могут быть объединены в блоки, когда необходима параллельная прокладка нескольких кабельных линий.

Начинать работу следует с тщательной разметки трассы проводки. Клипсы или блоки из них нужно крепить через равные расстояния. Если производится параллельная прокладка нескольких линий и зажимы объединяются в блоки, крепить к стене каждый из них нет необходимости, достаточно обеспечить крепление одного из трех или четырех соединенных зажимов. В зависимости от материала стены или потолка, зажим может крепиться либо непосредственным вкручиванием шурупа (для дерева или гипсокартона), либо в предварительно просверленное отверстие (для металла или пластика). Для установки в процессе монтажа кабельного зажима на кирпич или бетон, лучше использовать дюбель-гвоздь нужного размера. Заканчивается монтаж установкой трубы в створ защелки и легким нажатием до входа в паз, сопровождающегося щелчком. Более подробно о том, как провести кабель через гофру, мы рассказали в отдельной статье.

На фото ниже представлен вариант зажима, фиксирующего герметичные трубы или гофры. Он оснащен застежкой, обеспечивающей более плотную фиксацию. Установка данного зажима, как и предыдущего, производится под шуруп.

Принцип работы

Отличаются это оборудование от других электрокотлов наличием открытых электродов, на которые подается ток от сети (переменный с частотой 50 Гц). Электроды помещены в воду определенного химического состава. При возникновении разницы потенциалов в электролите, которым является вода, ионы начинают двигаться. Из-за постоянной смены потенциалов на электродах движение заряженных частиц хаотичное. При движении ионов выделяется большое количество тепла, которое и нагревает теплоноситель (воду в данном случае).

Принцип действия электродных котлов основан на ионизации молекул электролита (воды) и выделении тепла при их движении к электродам

Разметка

Перед штроблением сделайте разметку

О штроблении и фиксации проводки необходимо задумываться до отделки помещения, до того как будут клеиться обои, стелиться линолеум и устанавливаться мебель.

Проводить разметку нужно на голой стене.

На выбранном месте размечается участок, по которому будет проведены кабели.

Разметку можно осуществить при помощи карандаша и линейки.

Учитывайте, что потребуется заранее определиться с местом размещения розеток и выключателей. Отверстия для их установки понадобится сделать в тоже время, что и штробу для закрепления проводки. Ширина штробы определяется исходя из количества и сечения провода, который будет в ней размещен.

Цена по сверлению отверстия с помощью алмазных коронок

Диам. отверстия в мм.	Работы с кирпичом и стяжкой в руб за см.п	Работы с бетоном в руб за см.п	Работы с железобетоном в руб за см.п с Диаметром арматуры > 16 мм	В железобетоне, руб/см.п Диаметр арматуры выше 16 мм
25-52	18,8	25,6	30,2	31,3
62-82	20,3	28,4	32,8	36,1
92-102	25,8	34,5	39,0	43,4
112-122	27,8	36,5	44,3	50,3
132-152	31,2	41,1	48,8	55,1
162-182	36,4	47,8	55,1	62,4
190-210	46,4	58,1	65,5	73,8
202-222	54,4	72,3	77,3	86,2
252	63,7	86,8	94,0	96,6
272	74,2	102,2	115,0	129,3
302	81,4	107,9	129,3	147,0
352	109,1	138,6	169,5	184,7
402	141,3	166,1	197,0	221,5
452	173,0	207,4	235,3	281,5
502	215,2	249,3	298,0	333,0
602	260,0	300,0	351,0	383,0

Но оказывает такое же количество людей, если даже не больше, мечтают о противоположном. О том, как заделать дыру в стене. И в этой статье мы осветим некоторые способы решения данного вопроса.

Вполне правдоподобна и очень распространена ситуация, когда нужно заделать дыру, специалистов не привлекают. Следовательно, замаскировать ненужное отверстие Вы сможете и без посторонней помощи.

Крепёж для провода и кабеля по стене

Современные материалы и техника позволяют быстро и надёжно провести электропроводные связи по вертикальным ограждениям и потолкам. Фиксаторы для крепления кабельной продукции разного поперечного сечения к ограждениям из бетона, кирпича и дерева:

• дюбель-стяжка для одиночного кабеля;
• стяжка с отверстием под дюбель;
• монтажная площадка;
• полимерный дюбель со сквозной головкой;
• клипса для гофры;
• скоба;
• самоклеящаяся площадка;
• гвозди для монтажа.

Дюбель-стяжка

Фиксаторы бывают двух видов для плоских и круглых кабелей. Дюбель-стяжка – это фигурная пластиковая полоска, сложенная вдвое. Форма сгиба может выглядеть в виде проёма под плоский или круглый провод определённого размера.

Крепление кабеля к стене осуществляют с помощью ударной дрели или перфоратора. В проём изделия втягивают кабель, его сведённые концы вставляют в готовое углубление до отказа. Ребристая поверхность дюбеля обеспечивает надёжное сцепление со стеной.

Дюбель-стяжка под плоский кабель

Стяжка с отверстием под дюбель

В качестве крепёжа для фиксации электропроводки небольшого сечения, следовательно, малого удельного веса, используют стяжки с отверстием под дюбель. По линии трассы сверлят углубления, в которые вбивают дюбели, предварительно продев их в отверстия стяжек. После этого протягивают кабель, поочерёдно затягивая на нём стяжки.

Монтажная площадка

Оригинальная конструкция монтажной площадки позволяет быстро провести проводку по вертикальным ограждениям в деревянном доме. Для этого будет нужен шуруповёрт со сверлом ø 6 мм. Пластиковые держатели пригодны для любой формы сечения проводов. К поверхности стен шурупами крепят площадки. Через боковые проёмы фиксаторов протягивают нейлоновые замковые ленты, которыми стягивают проводку. По вертикальным ограждениям из бетона или кирпича площадки монтируют после сверления отверстий перфоратором.

Монтажные площадки

Полимерный дюбель со сквозной головкой

Простое с виду изделие позволяет быстро создать точки фиксации электропроводки на стенах из любого материала. Дюбель вдавливают в отверстие, через проём головки протягивают замковую ленту, которой затем стягивают провод.

Дюбель со сквозной головкой

Клипса для гофры

Крепёж для гофры выглядит в виде двухлапкового или однолапкового захвата (клипсы). Гофрированный кожух может нести в себе группу проводов с последующей разводкой по потребителям электроэнергии. Крепление гофры к стенам не должно деформировать кожух. Клипсы прочно и надёжно охватывают гибкий шланг. Фиксаторы прибивают к ограждениям дюбель-гвоздями. Гофру вставляют в клипсы, пока лапки плотно ни охватят шланг.

Клипса под гофру

Скоба

Крепёж для кабеля по форме напоминает древнегреческую букву Омегу. Металлические скобы для крепления кабеля преимущественно используют для размещения электропроводки, заключённой в металлическую гофру.

Скобы подбирают по диаметру поперечного сечения проводного шланга. Монтаж скоб на стенах осуществляют дюбелями или шурупами в зависимости от структуры ограждений. Их крепят по мере протяжки кабеля.

Металлическая скоба

Важно! Гофру крепят стяжками к подвесам, которые держат каркас подвесного потолка. Не нужно ничего сверлить

Таким же образом фиксируют потолочную прокладку одиночных кабелей и проводов.

Самоклеящаяся площадка

Это та же монтажная площадка, в основании которой отсутствует отверстие, а тыльная сторона покрыта клейким составом.

Гвозди для монтажа

Крепёж используют для монтажа кабельных линий ТВ-сигнала, интернета и телефонии. Фиксатор представляет собой пластиковую скобку с проёмом под провод диаметром 5-6 мм. Через вертикальное отверстие в скобке продет гвоздик, который забивают в плотную поверхность древесины, фанеры, штукатурки и пр.

Фиксация подрозетника в бетонной стене

Подрозетник, как правило, фиксируют с помощью сухих смесей. Это может быть универсальная шпаклёвка или гипсовая штукатурка:

Шаг 1 — Очищаем отверстие от остатков бетона и пыли:

Шаг 2 — Разводим небольшое количество сухой смеси (я использовал Кнауф Фуген):

Шаг 3 — Подготавливаем подрозетник (убираем заглушку), заводим кабель внутрь и пробуем установить подрозетник в нишу :

Шаг 4 — Убедившись, что монтажу подрозетника ничто не препятствует, добавляем готовую смесь в нишу под подрозетник (если нет узкого шпателя, то можно просто одеть резиновую перчатку и сделать всё рукой):

Шаг 5 — Акуратно вдавливаем подрозетник в отверстие, выравниваем его, имеющиеся отверстия и полости шпаклюем:

Порядок работ и правила расположения штроб

Штробление стен под проводку начинается с составления плана прокладки кабелей. Удобнее всего делать это по плану:

• Определяемся, где будут располагаться выключатели, розетки, куда подводить провода для подключения осветительных приборов (люстры, бра, встроенных светильников).Так выглядит уже готовые штробы с проводкой. Примерно такой же план надо нарисовать на всех стенах
• Имея план расположения точек, к которым нужно проложить проводку, разрабатываем трассы (о правилах прокладки штроб чуть ниже).
• Переносим разработанный план на стены. Сделать это удобнее всего при помощи карандаша или маркера. Работаем так:
  • Отмечаем места расположения розеток/выключателей, светильников.
  • От них вертикально вверх проводим линии, которые заканчиваются недалеко от угла, образованного потолочной плитой.
  • В этих местах устанавливаются распаечные (распределительные) коробки. Все они соединяются горизонтальной прямой и идут к электрошкафу.
• Все места, где предполагается делать канавки, сверлить дырки для установки подрозетников, распределительных коробок, проверяются на отсутствие проводки. Сделать это можно при помощи детектора проводки. Если вблизи от линии располагаются провода или металлический каркас, сдвигаем ее, вносим коррективы в план.Этот план нарисован в одной из программ
• Когда все готово, план перенесен на стены и откорректирован, начинается собственно штробление стен под проводку. Сначала проделывают отверстия под подрозетники и распределительные коробки, потом соединяют их штробами.
• Когда все готово под прокладку кабелей, замеряют расстояния, переносят их на план.

После этого можно приступать к укладке и фиксации кабеля в штробах. Предварительно кабели необходимо проверить на целостность изоляции, после укладки повторить проверку (желательно мегаомметром, но можно и провести измерения тестером — прозвонить все жилы не «короткое» и на «землю»). Если все в порядке, можно заделывать штробы раствором. Поле того, как раствор уложен, еще раз проверяют электрические параметры кабелей.

Правила прокладки штроб

Часто в доме или квартире необходимо повесить зеркало, шкафчик, картину. Вбивая гвоздь, необходимо быть уверенным, что в стене не прячутся провода. Потому вся проводка должна подчиняться определенным правилам. Чтобы глядя на розетки/выключатели можно было предположить, где и как проходят провода и не попасть в них. Потому при планировании канавок под прокладку кабеля необходимо соблюдать следующие правила:

• Штробы прокладывают строго вертикально и горизонтально. Наклонные участки возможны только на мансардных этажах — расположенные вблизи скосов участки делают параллельно скосу кровли. Все остальные канавки — или строго вниз, или строго горизонтально.Правила прокладки проводки — штробы только вертикально и горизонтально
• Планировать надо так, чтобы не было пересечения канавок.
• При прокладке вверху, вдоль потолка, от угла, образованного плитой перекрытия и стеной, отступают 15-20 см.
• От любого другого угла, дверного и оконного проема отступают не менее 10 см.
• От газовых, канализационных труб, водопровода необходимо отступать не менее 500 мм.

Немного о размерах штробы прод проводку. Глубина канавки обычно — 20 мм, ширина зависит от количества проводов, но  обычно это тоже 20-25 мм. Всегда штробление стен под проводку должно происходить по этим правилам.

Особенности железобетонных стен

Это то, что касается правил прорисовки штраб под проводку. Они универсальны и применимы для всех конструкционных материалов. Есть еще особенности штробления железобетонных конструкций: в них есть арматура. Ее прорезать категорически нельзя.

В железобетонных стенах нельзя нарушать стальной каркас

Параметры штробы при необходимости прокладки в железобетонных конструкциях зависят от глубины залегания металлического каркаса (найти его можно при помощи универсальных детекторов проводки). Иногда в панельных домах лучше сделать лишь небольшое углубление, а проводку скрыть в слое штукатурки. Второй выход — сделать открытую проводку — проложить провода в кабель-каналах или в виде ретро-проводки. Штробление стен под проводку в несущих стенах возможно только при наличии разрешения. А его можно получить в проектной организации, которая проектировала дом.

Процесс штробления с разными инструментами

Теперь можно смело приступать к работе. Правда, манипуляции, которые вы будете производить, будут зависеть от того, на каком в итоге инструменте вы остановились. Предлагаем подробные схемы действий для всех 4 озвученных вариантов.

Штробим при помощи молотка и зубила

Выше мы отметили, почему данный способ является самым утомительным и неудобным. Однако если вы имеете дело не с бетоном, а с кирпичной стеной, то вполне можно удачно оформить штробы и таким элементарным способом. Что нужно делать?

1. сперва выполните небольшие углубления по краям предполагаемой штробы;
2. разместите инструмент вдоль борозды и методично вбивайте молотком вглубь;
3. снимите верхний слой по уже отмеченной линии;
4. углубляйте бороздку по всей длине до необходимого уровня в 2,5 сантиметра;
5. после того, как вам удалось проштробить стены под проводку таким образом, очистите выполненные канавки от пыли и обработайте ее грунтовкой;
6. как только грунтовка высохнет, уложите в канавку необходимый провод и заделайте ее штукатуркой или гипсом, а после — зашпаклюйте.

Пользуемся перфоратором

Сейчас вы узнаете, как штробить стены, если под рукой у вас только перфоратор. В отличие от предыдущего рассмотренного способа при помощи этого инструмента можно успешно штробить не только бетонные и кирпичные стены, но также и . Все, что вам понадобится — широкий и короткий бур, а также лопатка. Это специальные насадки, без которых ваш перфоратор теряет практически всю свою полезность при выполнении данного процесса.

1. по всей длине будущей канавки под проводку выполните отверстия глубиной 2,5 см, расстояние которое необходимо между ними соблюдать — минимум 1 см;
2. при помощи лопатки выполните устройство штробы, старайтесь, чтобы лопатка не ставилась поперек канавки — иначе есть риск отколоть лишние фрагменты стены.

Все делается очень быстро, но как бы аккуратны вы ни были, полученная канавка будет носить несколько рваный характер.

Болгарка — быстро, но пыльно

Наличие болгарки под рукой помогает справиться с задачей максимально точно и красиво

Причем абсолютно не важно, бетонное ли перед вами основание, кирпичная гладка или даже хорошо оштукатуренная поверхность. Однако пыли от ее использования немерено

1. приобретите алмазный диск — без него у вас ничего не получится;
2. начните процесс с выполнения двух надпилов по всей длине штробы — соблюдайте параллельность и необходимые параметры: глубины и ширина от 2 до 2,5 сантиметров;
3. удалите центральную часть при помощи зубила с молотком, также может помочь перфоратор.

В отличие от всех рассмотренных выше способов штробления использование болгарки с диском алмазного напыления позволяет добиться того, что итоговая канавка под проводку будет выглядеть идеально. А с пылью поможет справиться строительный пылесос — правда для этого необходимо заручиться поддержкой партнера, который будет держать пылесос включенным непосредственно во время выполнения штробления.

Используем штроборез

Подробно описывать процесс использования не имеет практического смысла — все и так лежит на поверхности. На следующем видео хорошо видно, как удобно и быстро получается штробить стены при помощи этого в некотором роде «волшебного» инструмента.

Правда, за так называемым волшебством скрывается продуманное техническое устройство:

• два алмазных круга закрыты отдельным кожухом, который перекрывает точку соприкосновения со стеной;
• регулируя положение кожуха, можно определить необходимую глубину штробы.

Единственный недостаток инструмента мы уже упоминали выше — высокая стоимость. Однако за удобство приходится платить, верно?

Чем отделать деревянный потолок в частном доме?

Возведение новомодных построек из бетона, стекла и пластика постепенно сходит на нет. Тяга человека к природному и естественному сказывается в популярности загородных домов из дерева и внутренней деревянной отделки. Что касается потолков в этом случае? Конечно, можно использовать все доступные виды отделки, но для подержания натурального «деревянного» стиля лучше всего подойдут такие варианты, как:

• Вагонка. Натуральные деревянные дощатые панели когда-то служили материалов для обивки железнодорожных вагонов, откуда и получили свое название. Наиболее популярные породы дерева для ее изготовления – твердолиственные дуб, граб и осина.
• Рейки «блок-хауз». Отличное изобретение для деревянного дома: не требует предварительной подготовки, прячет все дефекты, отличный тепло- и звукоизолирующий материал, неисчислимое количество дизайнерских решений. Недостаток один – дороговизна. Материалом для изготовления таких блоков служат практически любые породу дерева.

В отделке деревянного потолка еще используется фанера, деревянные балки-перекрытия, специальные бутафорские балки, доски и рейки. Интересное решение для деревянных потолков — сочетание в оформлении вставок дерева с натяжными элементами или разноплановыми конструкциями из гипсокартона.

Как закрепить кабель в штробе

Перед оштукатуриванием все кабели должны быть прочно закреплены. Сделать это можно дюбель-скобами для которых в штробах заранее перфоратором сверлятся отверстия. Дюбели должны входить свободно, но вытащить их обратно сложнее, так как их хомуты расклиниваются.

По СНиП 3.05.06-85 расстояние между точками крепления пучков проводов делается не менее 0,5 м, одиночных кабелей – 0,9 м. При покрытии сухой штукатуркой — до 1,2 м. При поворотах трассы и в конечных точках они дополнительно закрепляются с обеих сторон изгибов.

Закрепить провод в штробе можно и обычной шпаклевкой. Чтобы он не провисал и не выпал пока смесь не застынет, его временно фиксируют кусочками гофры, вставляя их поперек канала как распорку. Подробнее об этом способе смотрите на видео:

Первые шаги. Столешницы из слэбов

Sano опубликовал запись блога в Мебель из слэбов, массива, и разные разности, 6 октября, 2018 , запись блога

Первые попытки что то сделать из привезенных слэбов. Хотя какие тут могут быть попытки, материал стоит денег и прав на ошибку столько сколько есть денег в кармане. Тренируйся за свой счёт как говорится.

Поэтому каждая доска тщательно осматривается и примеривается, пословица про семь раз отмерь в действии.

Работа сама по себе не хитрая, творческая, есть несколько досок и их нужно подобрать чтобы и красиво смотрелось и перерасхода не было. Вся подгонка в размер и подрезка делается с минимально возможным съёмом материала, по простому чутка тут отпилил , немножко там стамеской срезал.

Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

• Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления.
  В древесину и изделия из нее вкручиваются саморезы. Только для крепления кабеля лучше их брать с плоской шляпкой
• Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.
  Установка дюбеля
• Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.
  Для крепление кабеля к тонким стенам нужен специальный крепеж

Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

К бетонному столбу

К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

Один из способов опустить кабель вдоль железобетонного столба

Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

В металлической трубе

Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене

Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

К тросу

Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

Подвесы для крепления кабеля к тросу

Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

Отзывы и комментарии

Этапы основного процесса

Гипсовую штукатурку следует наносить от центра “елочклой”. Снимать излишки раствора нужно гладилкой, держа ее под углом 90°

После окончания подготовительных работ проверяют, чтобы помещенная в канавки проводка не выступала за вертикальную/горизонтальную поверхность. В местах, где провод недостаточно утоплен, нужно повторно пройтись строительным инструментом.

Заделка осуществляется по следующей технологии:

Развести строительную смесь в соответствии с тем, как это указано в прилагаемой инструкции по применению. Готовить ее лучше порциями, поскольку вещество быстро застывает. Наносить на поверхность в местах точечной фиксации.
После того как гипс застыл и надежно удерживает проводку, замешивают штукатурку. Каждая ее разновидность обладает своим пределом толщины слоя. Если требуется слой толщиной более 500 мм, процесс осуществляется в несколько этапов.
Наносится вязкая смесь небольшим шпателем перпендикулярно штробе и кабелю. Заделывается и разравнивается до тех пор, пока заделанная канавка не начнет совпадать с поверхностью стены.
Если домовладельцы далее будут красить поверхности, заделанные участки дополнительно обрабатывают полосками стекловолокна, армирующей лентой, строительным бинтом или серпянкой

Поверх накладывается еще слой штукатурки, это важно учитывать при выравнивании поверхности.
После того как все слои хорошо просохли, можно приступать к повторной грунтовке поверхности. Если штукатурка дала небольшую усадку, не стоит переживать, это нормальный процесс.

Правила монтажа

Выполняя крепление кабеля к стене, следует учитывать не только свойство материала основы и воздействие внешней среды. Не менее важными являются требования к правильной укладке самого кабеля.

Очевидными, но не всегда исполняемыми, являются правила изменения направления прокладки. При необходимости этого кабель нельзя резко изгибать. Это может вызвать вредные нагрузки и даже привести к повреждению проводов и (или) изолирующей оболочки.

В зависимости от материала и конструкции, радиус закругления кабеля при повороте подчиняется следующим пропорциям:

• для проводов сплошного сечения, в жесткой оплетке, в т.ч. бронированных кабелей — не менее 10 диаметров;
• для кабелей с многожильными гибкими проводниками — не менее 5 диаметров.

Фиксацию кабелей при горизонтальной прокладке, а также при подвешивании на струнах и тросах выполняют с шагом не менее 50 см. При вертикальной прокладке шаг должен составлять не менее метра.

При закрытой укладке крепление должно обеспечивать надежную фиксацию до полного монтажа либо завершения общестроительных работ, после которых кабель окажется надежно закреплен.

Независимо от расстояния до предыдущего крепления, зажимы ставят у начала и завершения поворота, около соединительных муфт и разветвителей, а также розеток, выключателей, вводов распределительных шкафов и тому подобной инженерной фурнитуры и приспособлений.

Если существует риск повреждения кабеля при зажиме фиксирующего приспособления либо в процессе его эксплуатации, необходимо использовать защитные прокладки. Их изготавливают из силикона, пластика или резины.

Общие правила

При скрытом или открытом монтаже кабеля, в помещении или на улице есть несколько общих правил:

• Оптимальное расстояние между крепежом — 40-50 см.
• Если используются саморезы, винты, дюбеля, они закручиваются до упора — чтобы торчащая шляпка не повредила изоляцию.

• Кабель укладывается равномерно, без горбов. Если необходим запас, его укладывают в наименее заметном месте.

В принципе, рекомендации все. Они универсальны и несложны. Расстояние при необходимости можно уменьшать. Например, на поворотах трассы крепеж устанавливают на небольшом расстоянии от места сгиба — 5-10 см. Задача — обеспечить надежную фиксацию и не допустить провисания.

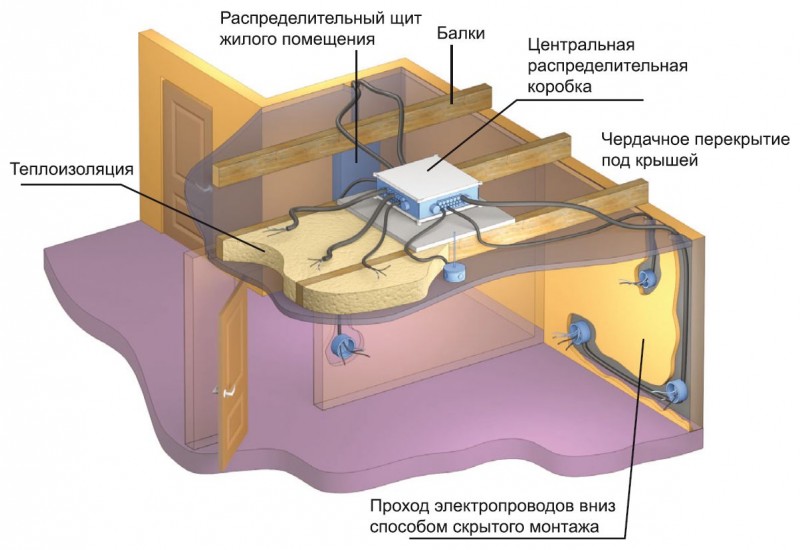

Скрытая прокладка кабеля в перегородках, полах и потолках

Если в помещении предусматривается подвесной потолок из гипсокартона с металлическим каркасом, то монтаж кабеля сильно упрощается. Не требуется штробить стены в горизонтальном направлении, все провода прячутся под гипсокартон, подводятся к стенам и опускаются вертикально вниз под нужные электрические точки.

Прокладка проводки в гипсокартонном потолке

Можно избежать бурения отверстий под распаячные коробки, разместив их там же. Единственное «но» — в таком случае в гипсокартоне напротив коробок придется вставить пластиковые лючки. Вмонтировав такой люк, можно в любой момент получить доступ к электрической аппаратуре, размещенной за перегородкой или подвесным потолком. Провода освещения можно крепить к потолку хомутами или увэшками.

Трубы, расположенные внизу, позднее будут под полом

Хороший вариант, когда проводка заключена в пластиковые трубы, прикрепленные к потолку при помощи клипс. Это повышает пожаробезопасность гипсокартонной конструкции. Если есть желание, то кабель можно проложить и в полу. Хорошо подходят для такого способа монтажа полы из дерева и гипсоволоконных плит.

Скрытая укладка кабеля в гофрирован- ной трубе: глубина штробы должна быть такой, чтобы от гофры до края выемки было не менее 5 мм	Трубу крепят в штробе при помощи обычных гвоздей или прижимают, закручивая шурупы (если позволяет материал стены)
Перед тем как замазать штробу штукатуркой, необходимо смочить выемку водой и обработать грунтовкой	Штробу замазывают штукатуркой при помощи шпателя
После нанесения штукатурки подождите 10 мин, чтобы она подсохла	Удалите шпателем излишки смеси, выравнивая поверхность

В первом случае в лагах выпиливаются или просверливаются отверстия, в которые просовываются пластиковые трубы, а внутри них проходит кабель. Во втором случае трубы просто укладываются на пол, прикрепляются скобами к нему и засыпаются керамзитом или другим наполнителем, поверх которого настилается напольное покрытие.

Вариант скрытой прокладки: проводка вмурована в бетонную стяжку

Есть вариант, когда проводка прячется в трубы и заливается цементным раствором — помещается под стяжку. Однако так делать не рекомендуется, особенно если слой раствора над трубой достаточно тонкий.

Внимание! Если проводка прячется в перегородки, за облицовку или в пол, то в этих местах нельзя соединять провода. Это можно делать только в коробках, за границами скрытой прокладки проводки
