Клеммники для соединения проводов. какие клеммники лучше?

Соединение медных и алюминиевых проводов в домашних условиях

Если требуется соединение медных и алюминиевых проводов, а клеммных зажимов и колодок нет под рукой, можно обойтись без них. Скрутка проводов в этом случае не является хорошим выходом из положения, потому что рано или поздно место скрутки меди и алюминия окислится и это приведет к потере контакта.

Эффективным решением данной проблемы является использование обычной гайки, болта и шайбы.

Надежность данного соединения ничем не уступает описанным выше клеммникам. Единственный недостаток в громоздкости (например, при применении в распределительной коробке) и большого количества изолирующей ПХВ ленты для надежной изоляции.

Что такое клеммные колодки, их назначение, достоинства и недостатки

Клеммная колодка или клеммник — это изделие, предназначенное для соединения проводов. Состоит из корпуса, который сделан из диэлектрического материала и контактных пластин. Диэлектрический материал — обычно пластик, но есть клеммные колодки из керамики. В быту керамические изделия используются мало, так как они дороги и хрупки.

Несколько видов клеммных колодок для соединения проводов

Клеммные колодки — простой и надежный способ соединения проводов. С их помощью без проблем можно соединять провода разных диаметров, что другими способами проблематично. Оптимально также соединение моножилы и многопроволочных проводников. Существуют клеммы для соединения медных и алюминиевых проводов, что неоспоримо является плюсом.

Один из положительных моментов: некоторые виды клеммных колодок позволяют оценивать состояние контакта. Корпус сделаны из прозрачной пластмассы или имеются прозрачные вставки. Еще один плюс — соединение можно обновить. Ведь для обеспечения контакта нужен небольшой участок оголенного проводника — не более сантиметра. Это позволяет даже при небольшом запасе длины проводов обновлять соединение несколько раз.

Несколько видов клеммных зажимов (колодок) для соединения проводов

При помощи клеммных колодок удобно делать параллельное подключение, просто соединить два провода или собрать несколько штук в один пучок. В общем, клеммные колодки один из лучших и простых способов соединения электрических проводов. Причем, как силовых (для сети 220 В или 380 В), так и для малоточных (телефон, компьютерные сети и т.д.).

Сыровяленое мясо с чесноком. Мой любимый рецепт

Варианты дачного туалета для частного дома

Шлифовальные губки

Запрос «» перенаправляется сюда. На эту тему нужно создать отдельную статью.

Шлифовальные губки полиуретановые

Шлифовальные губки (полировальный войлок, абразивная подушка) — синтетическое волокно с нанесённым абразивом сформированное в нетканые листы

Основой для губок является вспененный полиуретан. Используются они для ручного шлифования поверхностей сложной формы, с углублениями, пазами, округлых деталей. Жесткие грани губки отлично шлифуют внутренние углы. Лучше всего подходят для шлифовки изделий из дерева, МДФ. Грубо- и среднезернистыми губками готовят поверхности под грунтовку. Губками тонкой зернистости шлифуют грунты, используют для промежуточной шлифовки лакированных поверхностей.

По виду нанесения абразивного материала губки могут быть односторонними, двусторонними и четырёхсторонними.

По сравнению с шлифовальной шкуркой губка более долговечна[источник не указан 430 дней], поскольку её можно промыть от продуктов шлифования и использовать снова.

Преимущества высоких грядок

По сравнению с обычными грядками у насыпных гораздо больше преимуществ:

огород можно разбить даже на участке, совершенно непригодном для земледелия;
перекопка и прополка огорода заменяются легким рыхлением почвы;
на ограниченном пространстве легче удалять сорняки;
высокую грядку легко смонтировать и так же легко разобрать;
между грядками можно выложить дорожки и ходить по ним в любую погоду;
растения быстрее созревают, что особенно важно для холодных регионов;
при обустройстве высокой грядки обеспечивается хороший дренаж;
культуры на грядках легко защитить от заморозков, накрыв брезентом или агроволокном.

Кроме того, огород из насыпных грядок может быть очень декоративным, поэтому разбить его можно рядом с домом.

Высокие грядки своими руками

Это интересно: Автополив своими руками — особенности разных типов орошения

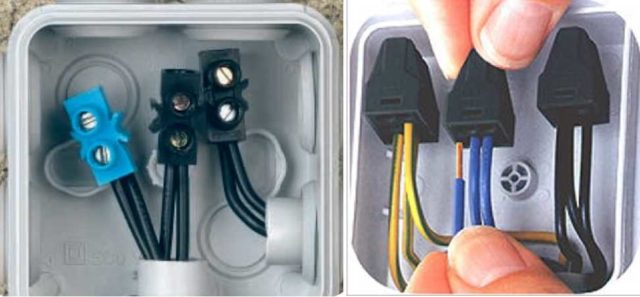

Технология соединения проводов с помощью клемм

Соединение жил

От правильной коммутации проводов зависит функционирование электрической сети и приборов. Нюансы соединения зависят от типа клеммников. При работе с самозажимными блоками WAGO серии 2273 достаточно зачистить провод от изоляции на участке 10 мм

Работа проводится осторожно, чтобы не повредить токопроводящую жилу. Конец контакта вставляют с усилием в отверстие клеммы

Универсальные соединители серий 222 и 221 имеют рычажки для закрепления проводника. Их предварительно поднимают вверх. После вставления зачищенной жилы деталь опускают. Устройства многоразовые, легко разъединяются. Компактные клеммы зажимные для провода используют в распределительных коробках. Их размещают на расстоянии друг от друга, чтобы снизить вероятность нагрева и замыкания.

Блоки серии 224 применяют при монтаже осветительных приборов. Клеммники для соединения проводов имеют специальные отверстия для одножильных и многожильных контактов.

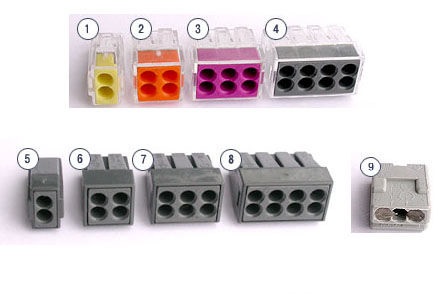

Разновидности

Клеммы имеют несколько разновидностей, к которым относятся следующие варианты:

Колодка без пасты

Особенности зажима:

1. С их помощью соединяют кабель с жилами, которые состоят из однородных компонентов. При этом, жила может быть как одинарной, так и состоящей из нескольких проволок.
2. Диаметр проводки достигает 4 квадратных миллиметров.
3. Колодки оснащены специальным оранжевым рычажком. С их помощью фиксируют кабель к основанию колодки. Рычажки фиксируются таким способом, что после ремонтных работ их практически не видно.

Колодка с пастой

Особенности зажима:

1. С помощью колодки соединяют проводники, которые состоят из разных компонентов (например, алюминий и медь). Отсутствие контакта между кабелями исключает процесс окисления в процессе работы.
2. Существенным минусом данного крепления считается отсутствие зажима и винта.
3. Наличие клеммы обозначает отсутствие демонтажных работ провода в дальнейшем.
4. Колодки соединяют между собой 2 или 4 проводника, диаметр которых достигает 2,5 миллиметра.

Безвинтовая колодка без пасты

Особенности зажима:

1. С помощью колодки соединяют однотипные провода (или медные, или алюминиевые).
2. Диаметр кабеля достигает 2,5 квадратного миллиметра.
3. Повторные демонтажные работы исключены.
4. В процессе работы одновременно фиксируются 2,4,6 и 8 кабеля.
5. Наиболее часто используется во время монтажа разветвления или фиксации одновременно 2 или более проводников.
6. Небольшой размер позволяет поместить колодку и проводники в коробку.

Розеточная безвинтовая колодка без пасты

Особенности зажима:

1. С помощью колодки происходит фиксация кабеля и контакта в электрической розетке.
2. Эта разновидность колодки имеет вид пластинки, которая легко помещается в корпус розетки. Это связано с тем, что провода соединяются в ряд.
3. Данные демонтажные работы используются, если соединяются провода из одного и того же компонента.
4. Диаметр проводника не должен превышать 2,5 миллиметра.
5. Соединяются одновременно 4 проводника.

Зажим в виде защелки орехового типа

Особенности зажима:

1. Фиксирует толстые кабели, диаметр, которого достигает 150 квадратных миллиметров.
2. Профильные пластины сжимают провода внутри зажима.
3. Пластиковая оболочка помогает изолировать контакты.

Скрутка, которая соединяет провода

Особенности зажима:

1. Соединяет в пучок несколько проводников одновременно.
2. Диаметр проводника достигает 16 квадратного миллиметра.
3. Колодка формируется в виде пластикового колпачка с металлическими зажимами, которые находятся внутри коробки.
4. Болт неподвижно фиксирует провода внутри коробки.

Безвинтовая колодка с пастой

Особенности зажима:

1. Соединяют медные и алюминиевые кабеля.
2. Диаметр кабеля достигает 2,5 квадратных миллиметров.
3. Одновременно используются несколько разных видов кабеля. При этом, процесс окисления исключается.
4. Данный механизм надежно фиксирует конструкцию.

Клеммы

Особенности зажима:

1. Удлиняет провода или соединяет их без помощи разветвлений.
2. Диаметр провода достигает 2,5 квадратных миллиметров.

Этот компонент состоит из следующих деталей:

• пластиковая оболочка;
• контакт;
• 2 винта;

Колодка разделена на 12 секций, которые позволяют соединить необходимое количество проводников.

Электромеханические характеристики

Сила тока, выдерживаемое напряжение и сопротивление

Одни из основных электрических характеристик клемм. Влияют на проводимость и сопротивляемость электрическому воздействию и скачкам напряжения. Эти параметры во многом определяют сферу применения тех или иных клемм.

Температурный режим

Выдерживаемая температура определяет возможность применения клеммника в  экстремальных или обычных средах.  Стандартный температурный диапазон составляет от -40 до +105, этого хватает для бесперебойной работы большинства клемм в распределительных коробках, модулях, приборах и блоках питания. Для особых нужд, например для подключения сильноточных проводников, или в сферах, где недопустима возможность оплавления используют клеммы из жидко-кристаллического полимера (на печатную плату). Они способны выдержать до +250 °C при кратскрочном скачке и нормально функционируют при до +130 °С. Для соединения проводов применяют керамические клеммы, которые выдерживают до +300 °С

Максимальнное усилие затяжки

Находится в интервале от 0.2Nm до 2.5Nm чем меньше этот параметр, тем проще затянуть и зафиксировать проводник в клеммнике, но в то же время – выше риск вырывания клеммника с монтируемой поверхности, или отстегивания проводника.

Шаг контактов

Расстояние, на котором расположены отверстия для подключения проводников относительно друг друга. Чаще всего бывает в интервале от 1 до 20мм

Также при выборе клеммы важными параметрами являются:

• Сечение подключаемого проводника, мм2
• Кол-во контактов (определяет максимальное количество проводников, которые можно подключить к данной клемме). Обычно бывает от 1 до 48 контактов

Виды клеммников

Используют 3 вида устройств:

• винтовые клеммы;
• пружинные;
• ножевые.

Клеммники для соединения проводов изготавливают из латунного сплава или меди. Некоторые модели выпускают с разрывателями цепи, заполнением места контакта гелем, который защищает соединение от коррозии.

К зажимам предъявляются требования:

1. По термоустойчивости. Любые типы клемм должны выдерживать высокие температуры и сохранять при этом форму.
2. По прочности фиксации. Все виды клемм для соединения проводки должны надежно удерживать проводники, а соединение жил производиться при минимальном усилии. Дополнительная скрутка или обработка проводов для винтовых или иных видов клемм не требуется.
3. По устойчивости к коррозии. Длина пластин у клеммников разъемных должна исключать прямой контакт соединяемых проводов и электрохимическую коррозию в случае разных материалов последних.
4. По информативности. Зажимные клеммы имеют маркировку, указывающую на допустимое напряжение в сети и диаметр проводников, которые соединяются устройством.

Достоинства коммутаторов:

1. Простота соединения проводов. Последних может быть 2 и больше. Проводники размещаются в отдельных гнездах, легко демонтируются.
2. Безопасность. Клеммы для соединения изготавливают из изолирующего материала. Это:
   • исключает удар током при прикосновении;
   • позволяет выполнять работы только подходящей отверткой.
3. Надежность места крепления. Оно выдерживает механические и температурные нагрузки, вибрацию, растяжение.
4. Эстетичность мест сопряжения жил. Несмотря на то что такое клеммником делается с множеством проводников, вид отличается аккуратностью.

Виды клемм

Зажимные клеммы

Зажимные клеммы в последнее время находят все более широкое применение. Они отличаются по виду и форме, но разделить их можно на самозажимные и зажимные под воздействием человека, или пружинные. Каждый из этих видов имеет свои преимущества и сферу применения.

Самозажимные клеммы

Самозажимные клеммы изготавливаются из полимерных материалов. Обычно твердого типа. Контактное соединение в них обеспечивается за счет одной или нескольких металлических пластин с латунным покрытием. Пластины находятся в напряженном состоянии, за счет чего при установке между ними провода обеспечивают должное нажатие.

Самозажимные клеммы

• К преимуществам таких самозажимных клемм относят простоту монтажа, достаточно просто вставить провод в клеммник, высокую надежность контакта и возможность упорядочивания инженерных сетей. Также сюда можно добавить невысокую стоимость таких клемм.
• Еще одним преимуществом является возможность использования клеммы для соединения алюминиевых и медных проводов. Ведь контакт между проводами осуществляется только через контактные соединения из латуни.

• Но и недостатков у такого вида клемм немало. Прежде всего это доступные для соединения сечения проводов. Обычно они не превышают 4 мм2. Исходя из того, что максимально допустимый ток таких клемм редко превышает 25А, этого вполне достаточно.
• Еще одним весомым недостатком, серьезно ограничивающим их применение, является невозможность использования многожильных проводов. Это связано с тем, что такой тип провода не обладает достаточной жесткостью, необходимой для проникновения между пластинами.

Клеммы пружинного типа

На фото представлены механизмы зажимных клемм

Пружинные клеммы изготавливаются из различных полимерных материалов. Контактная часть состоит из двух латунных пластин. Одна из которых имеет жесткое основание, а вторая закреплена на подвижной части.

В некоторых случаях может применяться одна пластина, закрепленная в любой части. При монтаже провода подвижная часть поднимается, устанавливается провод и подвижная часть закрывается, становясь на специальную защелку.

При закрытии сжимается пружина, которая обеспечивает должное давление на провод и соответственно надежный контакт.

Итак:

• К преимуществам такого вида клемм относится простота работы с ними своими руками. Простота замены провода и изоляция провода от случайного прикосновения. Часто такие клеммники содержат маркировку или оборудуются выносным заземляющим контактом.
• Также возможно применять такие клеммы для соединения медных и алюминиевых проводов. Ведь контакт между ними обеспечивается через пластину из латуни.
• Но одним из основных преимуществ, обеспечивших широкое распространение таких клеммников, является надежное крепление многожильных проводов. Ведь в отличие от клемм других видов она не способна повредить или снизить сечение многожильных проводов.
• Недостатков у таких клеммников тоже немало. Прежде всего сюда следует отнести возможность использовать провод с сечением до 2,5 мм2 и номинальный ток до 25А.
• Но главным недостатком является высокая вероятность отпуска металла пружины со временем или вследствие нагрева. Особенно ярко это прослеживается при частых перегрузках питающей линии. Поэтому применять их лучше только для слаботочных сетей.

Пружинные клеммы

Расположение контактов и назначение

Клеммные колодки используются для различных соединений проводов. Где-то надо только срастить провода, где-то устроить параллельное соединение, где-то подать одинаковый потенциал на большое количество проводников. В принципе, все можно сделать с колодкой любого типа, но есть и специальные.

Клеммные колодки могут быть рассчитаны на разное количество проводов. Минимально — два. Максимальное — 48, но можно найти и с большим числом выходов

Проходные

Проходными называют клеммные колодки, предназначенные для попарного сращивания проводов. Это самый распространенный вид и именно о нем мы все время и говорили. В корпусе запаяна контактная пластина, к которой с двух сторон подключаются проводники.

Как сделать параллельное подключение при помощи проходной клеммной колодки

При желании с их помощью можно организовать параллельное соединение. Для этого с одной стороны надо поставить перемычки, туда подать ту из жил, к которой надо подключить остальные.

Барьерный вид клеммника

Один из подвидов проходных клеммников — барьерные. Они также предназначены для сращивания проводов, но у них корпус сконструирован таким образом, чтобы исключить случайное соприкосновение расположенных рядом или напротив проводов.

Заземление и зануление

Отдельно выпускаются клеммные колодки зануления и заземления. Их еще называют шинами — легко отличить по внешнему виду. Это металлическая шина с винтовыми зажимами. Часто — на диэлектрических подставках, окрашенных в соответствующие цвета: заземление — в зеленый или желто-зеленый, нейтраль (ноль) в синий. На такую колодку подается соответствующий провод. Металлическая шина его «раздает». Так что далее любой подключенный к ней проводник также становится «нулевым» или «земляным».

Клеммные колодки заземления и зануления

Колодка заземления обычно не имеют корпуса, а только монтажные ножки. Но, при желании, можно найти не только с корпусом, но и с крышками. Количество точек подключения разное — от десятка до нескольких десятков.

Clarity Matrix MultiTouch

Кабинка (будка) для туалета

Как подобрать клеммы для соединения проводов

Чтобы правильно подобрать клемму, в первую очередь следует изучить кабель, который вы планируете подключить. Нужно узнать размер сечения, его обычно указывают в маркировке провода.

Второй критерий выбора – качественный материал клеммы. Она должна быть достаточно жесткой и иметь надежную изоляцию. Лучше, если винт и скобка устройства будут изготовлены из стали. Клеммы должны быть компактными. Не исключено, что вам придется размещать контактную группу в ограниченном пространстве, так что размер соединений будет иметь значение.

Если клеммы будут «гнездиться» на рейке, подбираются устройства соответствующих габаритов

Еще один критерий для правильного выбора – удобство в монтаже и обслуживании. Особенно удобны в эксплуатации клеммы с направляющим конусом и флажком, отмечающим место ввода проводника.

Удобно, если поверхность клеммы подходит для маркировки. Порой она необходима для дальнейшей эксплуатации соединения.

Эти простые и в то же время надежные устройства уверенно вытесняют другие способы коммутации

Способы соединения проводов

Из-за своей простоты, наиболее часто встречающийся способ. Для этого достаточно взять два провода, снять изоляцию (для надежной скрутки изоляция снимается не менее 5 см), затем оголенные жилы скручиваются между собой.

Изолируются скрученные оголенные жилы обычной изолирующей ПХВ лентой. В место изолирующей ленты можно использовать специальные «колпачки для скрутки». Колпачки для скрутки накручиваются на соединенные провода, тем самым изолируют оголенные части и дополнительно поджимают электрический контакт.

Не допустимо соединение скруткой проводов разнородных металлов, например, медь и алюминий.

С помощью пайки монтаж соединений занимает чуть больше времени, однако этот способ белее надежный, чем обычной скруткой. При скрутке контактов, на сколько бы она не была качественной, места соединения имеют некоторое сопротивление и при протекании тока скрученные контакты перегреваются.

Последствия не качественной скрутки — это оплавление изоляции в местах соединений, короткое замыкание и пожар. Пайка гарантирует надежный электрический контакт с малым сопротивлением и необходимой механической прочностью. Для пайки применяют обычный оловянно-свинцовый припой и канифоль.

Сама клеммная колодка представляет собой изолирующую пластину с контактами. С помощью клеммных колодок можно соединять медные провода с алюминиевыми. Клеммные колодки по способу закрепления в них проводов делятся на клеммники с затягивающим винтом и на клеммники с прижимающими пластинами.

Клеммные колодки у которых провода прижимаются винтом имеют один недостаток. В них провод можно повредить самим витом при затягивании контакта. Особенно актуально при подсоединении алюминиевых или многожильных проводов.

Колодки с прижимающими пластинами более надежны по сравнению с винтовыми, так как при затягивании провод прижимается к клемме пластиной.

Наверное, самый быстрый и эффективный способ соединения проводов. Для этого с токопроводящей жилы снимается изоляция и вставляется в клемму. Отличаются от винтовых тем что провода фиксируются не винтом, а пружинным зажимом.

На сегодняшний день зажимов пружинного типа очень много, самые распространенные из них это клеммники фирмы «Wago». Используются для соединения как мягких многожильных, так и одножильных проводов разного сечения.

С помощью таких клемм также можно производить соединение медных и алюминиевых проводов. Для этого используются специальные клеммники «Wago». В них используются контакты из биметаллической пластины покрытые специальной пастой, которая предотвращает окисление проводов.

Ответвительные и соединительные сжимы или как их называют в народе «орех электромонтажный» служат для подсоединения электропроводов к магистрали линии без создания ее разрыва.

Сам сжим состоит из трех металлических пластин с винтами и изолирующей коробки, в которой располагаются эти пластины. Ответвительный сжим часто применяют для соединения медных и алюминиевых проводов, например, для присоединения к воздушной линии из алюминия.

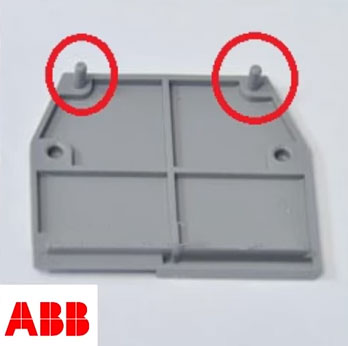

Торцевой изолятор

Еще один важный момент – изолированная часть клеммы всегда должна быть слева, неизолированная справа.

То есть, оголенная контактная часть должна располагаться с правой стороны. Когда клеммник набран, большинство монтажников на этой конструкции и останавливаются. Начинается подключение проводов.

Однако не забывайте про одну из оголенных сторон. Все производители делают свое оборудование так, чтобы оно было защищено от случайного прикосновения токоведущих частей.

Поэтому вместе с покупкой клемм не забывайте про концевые изолированные крышки.

Поштучно они редко продаются, придется покупать целый набор в пакетике. Хотя зачастую на всю сборку в щите может понадобится не более 3-х штук.

Технически грамотно такое изделие называется торцевой изолятор. Легким движение руки он защелкивается благодаря своим выступающим частям.

Торцевые изоляторы также могут выпускаться различных цветов. А что делать, если у вас нет торцевых изоляторов, а изолировать последнюю правую клемму необходимо?

Самый простой выход это поставить рядышком дополнительную пустую клемму. Подключать при этом провода на нее не нужно. Она хоть и будет оголенная, но уже без напряжения.

Либо принудительно удалите из нее все металлические внутренности. Еще один вариант — использовать в качестве крайней клеммы заземляющую.
