Колпаковые печи «кузнецова»: в чем секрет?

Необходимые материалы

Перед началом строительства, необходимо купить все требуемые материалы и подготовить необходимые инструменты, что бы ни приостанавливать постройку.

Огнеупорный кирпич

Материалы для строительства печи:

• огнеупорный кирпич — для строительства топки,
• мастика огнеупорная — для топки,
• керамический кирпич (марка минимум м150),
• цемент, песок и глина – для создания основания и кирпичной кладки,
• деревянный материал – для опалубки,
• бруски из дерева 50х50 – устанавливаются по углам для ровной кладки,
• металлические уголки, арматура, проволока, пластины,
• специальная фольга на основание,

Инструменты для строительства “Кузнецовки”:

• дрель с венчиком для замешивания раствора,
• лопата совковая и штыковая,
• мастерок,
• большая или маленькая болгарка,
• большой строительный уровень,
• рулетка,
• молоток каменщика,
• ёмкость для раствора,
• пила (ручная или электропила).

Так будет выглядеть минимальный набор инструмента, без которого не удастся добиться нужного результата.

Изделия на основе сетки

Купите обычную ремонтную сетку и подготовьте материал из лоскутков ткани. Оптимальный размер лоскутков – 2 на 10.  Делаем ковер.

Сетка – хороший помощник в создании ковра из старых и устаревших футболок.

• Вырезаем из сетки желаемую форму будущей работы.
• Центр изделия – начало работы. Продеваем лоскуток снизу сетки наверх так, чтобы можно было завязать узел.
• Проделываем данную манипуляцию в каждой ячейке.

  Отступают от края 1 см и начинают закреплять в ячейках лоскутки ткани размером 2*12 см.

Такой коврик без крючка и специальных инструментов сделать легко и просто из старых футболок своими руками.

Лоскутки заводят с нижней части сетки, вытягивая их наверх с помощью крючка.

В результате у вас выйдет уютный мохнатый половичок.

7 причин заказать обновление покрытия чугунных ванн у нас

Основные правила по обустройству помпейской печи

Следуя пошаговой инструкции и схеме кладки помпейской печи, с работой сможет справиться даже новичок. Но чтобы не допустить ошибок, необходимо при выполнении работ придерживаться следующих основных правил:

• Вход печи обязательно должен иметь сферическую форму. При этом ширина этого входа должна быть равна высоте купола. Какой бы формы и размера вы ни задумали выполнить печь, в обязательном порядке придерживайтесь этих пропорций.

• Благодаря сферическому выполнению входа, в печи поддерживается максимальный жар и собирается дым.

• Для помпейской печи используйте только солому или дрова (пеллеты допускаются только при первой тестовой протопке). К дровам предъявляются достаточно высокие требования. Лучше не использовать дрова хвойных пород деревьев, так исходящие в процессе горения смолы могут негативно сказаться на дальнейшей эксплуатации печи, да и на вкусе еды.
• Из обычного кирпича можно только возводить основание и дымоход. А под и сам купол необходимо выполнять исключительно из шамотного (огнеупорного) кирпича. Если помпейская печь возводится на открытом воздухе, то не лишним будет строительство небольшого навеса. Хотя она и облицовывается гидрофобным материалом, постоянные осадки могут негативно сказаться на ее технических характеристиках и прочности.
• Дымоход располагается на фронтальной части печи, особенно это касается холодного климатического пояса.

Необходимый инструмент

Видео: подробная инструкция от эксперта по пвх окнам и дверям

Самостоятельную регулировку и обслуживание пластиковой балконной двери выполнить просто. Чтобы справиться с задачей, достаточно представлять, где находятся точки регулировки и смазки, а также иметь желание привести работу дверной конструкции в порядок.

Принцип действия печи

Большинство конструкций печей действуют за счет непосредственного нагрева стенок от сгорания топлива в камере сгорания или за счет прогрева кирпичной кладки от печных газов проходящих через сложную систему воздуховодов в которых раскаленные печные газы отдают тепло кирпичной кладке.

В первом случае теплоемкость печи определяется толщиной стенок. Чем они толще, тем более теплоемкой будет печь. Недостатком их является большое потребление топлива для прогрева. Как только прекращается горение печь начинает остывать.

Печи со сложной системой воздуховодов позволяет более равномерно прогревать «тело» нагревательной конструкции, но длительное прохождение печных газов по сильно изогнутым воздуховодам предъявляет повышенные требования к тяге и высоте печной трубы.

Колпаковые печи лишены этих недостатков благодаря своей конструкции, в которой образуются два независимых контура аккумулирующих тепло. Внутренний, сильно прогретый контур колпака находится внутри наружного, менее нагретого контура. Поэтому остывание при отсутствии непосредственного контакта с наружным воздухом происходит гораздо медленнее. Печь остается теплой значительно дольше. Все нагретые печные газы остаются внутри и не выбрасываются наружу.

Что потребуется для работы

Экономный и доступный метод постройки отопительного прибора. Список материалов:

• кирпичи двух видов;
• дверцы;
• решетка;
• задвижки;
• металлическая поверхность (высокое качество имеет чугунная).

Для связки используют глиняный раствор, который готовят перед тем, как выложить печь из кирпича.

Подготовка

Изначально определяют локацию печи. Ее вес относительно легкий. Вместо привычной основы создается каркас из прочных досок, с проведением теплоизоляционного слоя. Применяют подложку из фольги.

В качестве изоляции используют материал, который не поддается нагреванию. Например, базальтовая вата. Сверху кладут слой отеплителя. Слой песка в несколько см выравнивает поверхность, делает ее равномерной. Это необходимо для удобного проведения последующих работ. Правильная подготовка поможет сделать печь из кирпича своими руками.

Схема кладки

Порядовка печки из кирпича для дома своими руками:

• Изначально надо класть сразу на песок, без использования раствора. Кирпичики выкладывают строго по уровню. Тонкослойные изделия обрабатывают смесью. Предварительно дверь следует обмотать асбестом, чтобы компенсировать расширение металла из—за термического воздействия.
• Фиксация дверей осуществляется проволокой. Потом кладут второй ряд и формируют поддувало.
• Дальше кладка осуществляется шамотным кирпичом. Затем над поддувалом устанавливается решетка.

• Следующий ряд предусматривает кладку кирпича на ребро. Необходимо сформировать канал для отвода дыма, внутри него закладывают основу для перегородки. Устанавливают дверь топливника, предварительно обмотанную асбестом. При этом она должна легко открываться вверху.
• Кладка продолжается первичным способом.
• В ряду номер 2, на окончательном этапе – кирпич кладут на ребро. Стенки канала для отвода дыма необходимо протереть влажной тряпкой.
• Кирпич кладут плашьмя.
• На следующем раду закрывается топливник.
• Перед кладкой, делают асбестовые полоски, предварительно смоченные водой. Это позволяет обеспечить герметизацию зазоров между кирпичами и чугунной плитой. Нельзя поверхность из чугуна ставить на раствор глины. Это станет причиной образования трещин в процессе эксплуатации.

• Формирование трубы для отвода дыма. Должно наблюдаться плавное расширение ближе к тыльной стороне. Нужен только для дымоходной основы. Другая часть состоит из металла.
• Установка задвижки, обмотанной асбестом. Изначально их обмазывают глиняным раствором. Этот ряд финальный, на нем заканчивается кладка отопительного приспособления. Проверяется правильность выполненной работы.Дополнительно можно посмотреть фото или видео для правильной стройки конструкции. Достраивают камин и лежанку, создавая комфортные условия.

Дополнительно можно посмотреть фото или видео для правильной стройки конструкции. Достраивают камин и лежанку, создавая комфортные условия.

Финальные работы

Простая отопительная система не требует особенного дизайна. Заключительным этапом декора является побелка. В ее состав добавляют несколько капель синьки, чтобы предотвратить образование желтого налета.

Между кирпичом и полом находится стык. Он предотвращает попадание песка из-под печки в помещение. Стык покрывают листом, делают окантовку из плинтусов. Время на выполнение работы – один день. Вечером осуществляется первая растопка. Для этого понадобятся щепки и бумага. После разогрева подкладывают дрова.

Проекты печей Кузнецова: виды и назначение конструкций

Бытовые печи Кузнецова бывают разными по своему назначению. Если её назначение – приготовление пищи, то это варочная печь. Для отопления помещения используют отопительные печи. В бани устанавливают печи для бань. Для улучшения эстетического вида помещения устанавливают камин (каминную печь).

Основным показателем, к которому стремился в своих разработках И.В. Кузнецов, он считал повышение эффективности действия печи. Свои печи он дополнял улучшенными свойствами. Одним он устанавливал дополнительное оборудование, другим вносил изменения в топку, третьи обладали повышенным теплосбережением.

Подразделение печей в зависимости от их назначения:

• Варочные печи;
• Печи для отопления;
• Банная печка из кирпича;
• Просто барбекю или комплексы для улицы;
• Хлебная печь;
• Отопительно-варочные комплексы;
• Каминопечь.

Все эти конструкции доказали своё высокое качество широкой известностью и многолетней эксплуатацией. За всё время деятельности Кузнецовым разработано большое количество проектов печей. Сами проекты и их чертежи предоставлены на сайте В.И. Кузнецова. Отопительные печи Игоря Кузнецова маркируются – ОИК. Порядовки на печи различаются по присутствию букв в аббревиатуре. Если это будет отопительно-варочная печь, то ОВИК, если есть лежанка то, в названии будет буква «Л» и т. д.

Принцип работы колпаковой печи

Колпаковая печь Кузнецова (в народе именуемая «Кузнецовка») получила название в честь своего создателя – И.В. Кузнецова, который занялся разработкой новой схемы отопления еще в начале 60-х годов прошлого столетия. Уникальная технология «свободного движения горячих газов» сразу же получила признание и стала пользоваться большой популярностью во всем мире.

Колпаковая печь Кузнецова: принцип работы

Особенность «Кузнецовки» заключается в том, что нагретые газы проходят и циркулируют по трубе благодаря собственной силе тяжести, в отличие от «принудительного» движения по дымоходу. Все мы знаем из уроков физики, что теплый воздух поднимается вверх, вытесняя холодный. Но, в отличие от канальных прототипов, здесь тепло не выходит из трубы, а собирается под колпаком. Постепенно он там остывает, и его вытесняют порывы борее горячего воздуха, поднимающиеся вверх.

Основным отличием канальной печи от колпаковой считается принцип движения горячего газа. В первой – дым как-бы вытягивается по трубе вверх, а в колпаковой – выталкивается. Сам колпак может служить емкостью для нагрева воды, приготовления пищи, сушилки и т.д. Таким образом, колпаковая печь может выполнять двойную функцию.

Печь «Кузнецовка»

То есть по функциональной характеристике, «кузнецовки» можно разделиться на:

• банные печи;
• печи для приготовления еды (хлебные, варочные, под казан, барбекю, гриль и т.д.);
• камин;
• печи для отопления;
• комбинированный тип.

Самыми распространенными являются именно комбинированные типы с возможностью приготовления еды и обогревом всего дома. Несмотря на возможность вариации стиля и формы, принцип действия колпаковой печи остается неизменным.

Схема движения газов в печи

Чтобы легче было понять основной принцип работы печи Кузнецова, представьте костер, разожженный на открытом воздухе. Из-за неограниченного доступа воздуха к огню, костер дает небольшое тепло. А теперь попробуем этот костер накрыть металлическим колпаком, оставив небольшой просвет снизу, чтобы совсем не загасить пламя. Горячий воздух пойдет вверх, нагревая стенки. Постепенно охлаждаясь, воздух начнет опускать к оставленному проему в то время, как его место занимает новая порция горячего воздуха. Это и есть принцип свободного движения горячих газов, который И.В. Кузнецов успешно применил в своей разработке.

Особенности конструкции

Сегодня в Сети можно найти более 150 разновидностей конструкции, но какой бы формы, стиля исполнения они ни были, все печи построены по одной методике. Конструктор, создавая схему кладки колпаковой печи, ставил перед собой две задачи: продуктивность и эффективность отопительной системы.

Возвести такую конструкцию не так-то просто. Необходимо четко придерживаться разработанной Кузнецовым И.В. порядовки

Изобретатель большую роль и внимание уделяет расположению внутренних каналов колпаковой печи

Колпак представляет собой отдельную камеру для задержки нагретого газа, что способствует экономии топлива и повышению КПД работы печи.

Стандартная конструкция «кузнецовки» предполагает наличие двух колпаков. Нижний объединен с топочной камерой, а второй колпак находится в верхней части печи. Задача первого колпака – разделить газы на холодные и горячие потоки. Именно это выгодно отличает колпаковую печь от канальной, где нагретый воздух, под действием тяги, свободно выходит наружу. Здесь же, горячий поток газа, выходящий из топки, стремится вверх, где задерживается под первым колпаком и долго аккумулирует тепло.

Дальше, поток стремится через проход во вторую камеру, где тоже задерживается под вторым потолком, так как проход находится у основания. Вследствие этого, горячий воздух, прежде, чем выйти по дымоходу, долго аккумулирует тепло в печи. Это дает высокий КПД – до 95 %. Если сравнить с эффективностью работы традиционной русской печи (канальной), то это больше на 45-50%.

Кроме свободного движения газа, колпаковая печь предполагает и механическое управление потоками. Для этого в конструкции устанавливаются задвижки. Они, по мере необходимости, могут задерживать и перенаправлять горячие потоки. «Летняя» задвижка предназначена для теплого времени года, когда печь используется в качестве варочной поверхности для приготовления еды. Открыв летнюю задвижку, поток горячего воздуха устремится вверх по дымоходу, не заходя под второй колпак.

Колпаковая печь для отопления дома

Какой цвет выбрать?

Сильные стороны кузнецовских печей

Более конкретно можно выделить следующие преимущества конструкций Кузнецова:

1. Коэффициент полезного действия достигает 80%.

2. Не требуется использование промышленных технологий и уникальных материалов для обеспечения высокой температуры сгорания топлива.
3. В колпаковой печи любой вид топлива превращается в золу с образованием минимального количества сажи.
4. Уход за колпаковой отопительной печью Кузнецова совсем несложен из-за практически полного сгорания сажи. Чистку конструкции можно проводить раз в несколько лет.
5. По сравнению с централизованной системой отопления, обладающей такой же теплоотдачей, как и кузнецовская отопительная печь, в доме, где она установлена, температура воздуха более стабильна. При этом нормальное суточное функционирование конструкции Кузнецова обеспечивается всего лишь двумя топками.
6. Экономия средств, идущих на приобретение материала для обустройства короткого дымохода (поскольку тяга и так хороша), а также удобство монтажа такого элемента конструкции.
7. Водогрейный контур встраивается в печь без какого-либо ущерба для технических параметров сооружения.
8. Внешний вид и изящность двухколпаковой печи Кузнецова позволяет решать различные задачи, стоящие перед дизайнером и касающиеся стилистического оформления помещения.

Принцип функционирования кузнецовской печи

Кузнецовым был предложен совершенно новый подход к построению печи из кирпича. Как известно, в печах традиционной конструкции имеются каналы, по которым происходит движение горячих газов, нагревающих кирпич. Главным фактором, поддерживающим данный процесс, является тяга. Такой принудительный метод прогревания корпуса печи характеризуется неравномерностью распределения тепла. Кроме того, он часто приводит к образованию трещин в стенках конструкции. При строительстве подобной печи, занимающей довольно много места в помещении, используется множество кирпичей.

Возникает вопрос и относительно наличия места для установки теплообменника. Это устройство теряет указанный производителем срок службы, если его разместить в самой топке. Постоянный контакт с огнем губительно сказывается на прочностных характеристиках теплообменника. Такое соседство приводит также к ухудшению условий горения топлива, снижению коэффициента полезного действия печи и образованию большого количества сажи.

В сооруженной по кузнецовскому методу печи газы движутся свободно.

Схема работы колпаковой печи Кузнецова

Такая конструкция основывается на установке внутри нее колпаков, представляющих собой сосуды, перевернутые днищем вверх. В некоторых моделях печей колпаки могут иметь верхние отверстия. Сосуды располагаются в различном порядке, однако основным условием их размещения является наличие между ними вертикальных пустотных щелей, называемых сухим швом. Образованное таким образом пространство шириной до 3 см не заполняют ни теплоизолятором, ни раствором. Вследствие этого газы свободно движутся, перемещаясь из одного сосуда-колпака в другой.

Чтобы легче представить себе схему работы колпаковой печи Кузнецова, нужно визуализировать в своем воображении костер, разожженный на открытом воздухе. В результате того, что воздух имеет неограниченный доступ к пламени, от костра идет незначительное тепло, которое сразу же рассеивается в пространстве. Можно изменить характер процесса нагревания воздуха вокруг костра, если накрыть его колпакообразным сосудом, например, казаном большого размера

При этом внизу важно оставить зазор, чтобы совсем не загасить пламя. Как результат, горячий газ естественным путем поднимается к днищу казана и ограничивает доступ поступающего снаружи воздуха

После отдачи тепла стенкам сосуда он, спускаясь к открытому проему, постепенно охлаждается и выходит наружу, а его место занимает следующая порция жара.

Такой саморегулирующийся процесс характеризуется возможностью дозировки наружного воздуха и нахождения разогретого газа в сосуде до полного остывания.
Схема работы колпаковой печи Кузнецова

Описанный выше принцип используется в печах Кузнецова, для которых применяются сразу два колпака, соединенные сухим швом. Такая нестандартная конструкция способствует повышению эффективности передачи достаточного количества тепла от печки в помещение, где она установлена. Горячие газы сначала заполняют собой первый колпак, тем самым нагревая его стенки, а затем, охлаждаясь, уступают место горячему потоку, который поднимается из топки.

Стараясь оптимизировать этот процесс, изобретатель еще на первой его стадии, которая начинается после топливника, решил разделить поток газов в соответствии с их температурой. С этой целью он использовал перегородку для отделения пространства колпака от топки. При этом барьер не достигает дна сосуда. В результате такого разделения горячие газы сразу же устремляются к своду колпака, а поток более низкой температуры направляется по сухому шву через щель в перегородке. Таким образом, за счет скопления под сводом горячих газов и наличия барьера в первый колпак воздух поступает только в необходимом количестве. Это способствует полному сгоранию топлива с образованием определенного количества золы.

Аналогичный процесс движения газов происходит и в колпаке, установленном над первым.

Чертеж колпаковой печи Кузнецова

Менее горячие продукты горения размещаются внизу сосуда, а раскаленные газы стремятся к своду и при остывании отдают тепло на кирпичные стенки. Затем они опускаются вниз и по дымоходу выводятся наружу. За счет оснащения печи двумя колпаками, в которых происходит естественное нагнетание и движение газов, создание принудительной тяги в дымоходной трубе не требуется.

Фоторепортаж готовых плетеных ковриков

Виды печей Кузнецова

Как говорилось выше, колпаки можно располагать по-разному, потому и вариантов очень много. Возможность установки во втором куполе любого устройства теплообмена без ущерба процессу горения также способствует наличию множества разных тепловых агрегатов. При этом проектироваться по такому принципу могут устройства с любым типом горения: верхним, нижним, пиролизным, послойным и т.д. Все они имеют некоторую специфику, но могут быть реализованы. На сайте Кузнецова выложены проекты разного назначения с порядовкой. Их можно скачивать для личного пользования свободно,  а вот републикация их не приветствуется.

Камины, построенные по принципу колпаковых печей

Есть печи Кузнецова для двухэтажных домов, и обогревают они оба уровня. Причем есть такие агрегаты и с лежанками. Обогрев может быть конвекционного типа (только от стенок печки) или внутрь может быть вставлен водогрейный теплообменник. Тогда такой агрегат называют котлом и обозначают КИК. В свободном доступе на официальном сайте Кузнецова выложены четыре готовых водогрейных кирпичных котла мощностью 16 кВТ, 17 кВт, 34 кВт, 64 кВт. В них может быть встроен бак для нагрева воды для бытовых нужд. Котел  нужно обвязать металлическими уголками, при необходимости можно утеплить, сверху уложить армирующую сетку и оштукатурить.

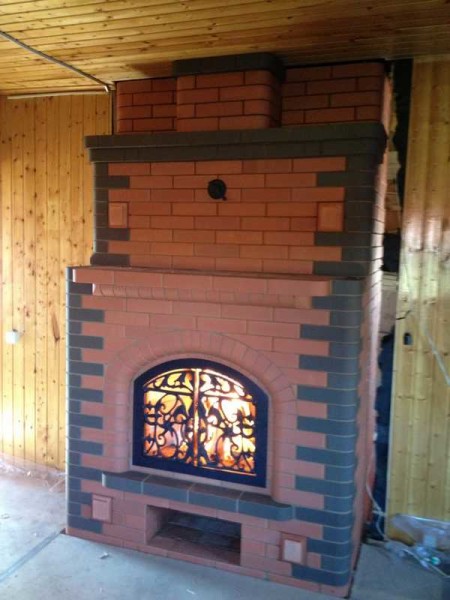

Отопительная печь. Красиво

Вариантов конвекционных печей гораздо больше. В разделе отопительно-варочных печей без использования шамотного кирпича ОВИК насчитывается 25 разных проектов. Есть три варианта отопительно-варочной печи с камином. Располагаться камин может сбоку (справа или слева). Такие варианты маркируются ОВИК БК (боковой камин), есть вариант с лежанкой и камином ОВИК БК 13л. При камине расположенном сзади маркировка ОВИК ЗК (задний камин).

Отопительно-варочная печь Кузнецова выглядит очень достойно

Чисто отопительные тепловые агрегаты маркируются ИОК. Порядовки, в которых есть лежанка, в названии имеют буквы «леж» или «Л», при наличии духовки добавляется буква «Д». В отопительных печах также есть варианты с каминами. Маркируются они ОИК К. Есть печи калориферные ПКИК1Х. Отдельно категорией выделены печи для теплиц и хлебные.

Отопительная печь Кузнецова ОИК. Впечатляет

Русские печи Кузнецова маркируются РТИК, всего выложены порядовки 10 моделей, две из которых с лежанками. Они имеют привычную конфигурацию варочной камеры, устье которой должно иметь герметичную заслонку. При не герметичности камеры нормально печь работать не будет.

Русская колпаковая печь с лежанкой

В разделе печей для бани Кузнецов предлагает сразу вариант планировки помещений с указанием габаритов и показано как можно «вписать» туда подходящие модели. Ведь помещения бань, как правило, небольшие и если металлическую печь разместить в ней можно легко, то габаритную кирпичную уже проблематично. И учитывать при этом нужно многие факторы: откуда топиться будет, где выход пара и самая горячая часть печи. А тут предложены готовые варианты. Очень удобно и стоит сказать автору большое спасибо! Сами печи вынесены в отдельную категорию и маркируются БИК.

Банные печи Кузнецова маркируются БИК. Презентабельно выглядят и по отзывам имеют отличные характеристики

В этом видео предлагается проект печи, сконструированной по предложенному Кузнецовым принципу построения печей. В первой половине рассказывается о движении газов и о том, как это работает, о принципах управления работой конкретной модели. Во втором комментируется процесс кладки. Очень полезное и познавательное видео.

Разновидности печей

Колпаковые печи Кузнецова, спроектированные в основном с целью использования в быту, сооружаются для выполнения определенных функций. Различают следующие виды таких конструкций:

• варочного типа – для приготовления пищи;
• отопительные – для обеспечения жилого помещения теплом;
• банные печи Кузнецова – для обогрева бань;
• уличные печи имеют вид простых барбекю или целых печных комплексов;
• для выпекания хлеба часто совмещаются с другими видами печей;
• печи-камины, выполняющие скорее эстетическую роль.

Здесь названы лишь наиболее распространенные виды кузнецовских печей. Часто специалисты создают комбинированные варианты таких конструкций, отличающихся своей многофункциональностью. Хорошо всем знакома, например, отопительно-варочная печь, благодаря которой можно и дом обогреть, и пища приготовлена.
