Подрозетник: диаметр, глубина и другие параметры изделий для скрытого монтажа

Как правильно выбрать коронку для подрозетника

Коронка представляет собой короткий отрезок трубы с центрирующим сверлом и встроенными режущими элементами. Они могут быть обычными или иметь специальное напыление. Для изготовления режущих элементов используется твердые сплавы. Материал стены не только диктует, какой диаметр коронки для подрозетника выбрать, но и какой тип напайки для режущих элементов лучше всего подойдет для этих целей.

Распространенные виды напаек:

1. Твердосплавные – бюджетный и самый распространенный вариант. Материал подходит для непрофессионального использования. Он быстро изнашивается, поэтому коронки с такими напайками нельзя применять на стенах из особо прочного бетона.
2. Карбидно-вольфрамовые – универсальны, подходят для сверления любых материалов, включая керамическую плитку.
3. Алмазные – самый дорогой и стойкий вариант. Материал справляется с большими объемами работ, поэтому подходит для профессионального использования.

Выбор коронки для подрозетника зависит от материала, из которой построены стены

Оптимальный диаметр коронок для подрозетников в стенах из разных материалов

Стены из бетона или кирпича не налагают ограничений на величину подрозетников. Однако чаще всего используется стандартный размер, равный 68 мм. При этом диаметр коронки по бетону для подрозетников подбирается так, чтобы между коробкой и стеной был небольшой зазор, примерно – 5-10 мм. Это пространство впоследствии заполняется раствором, который после застывания надежно фиксирует стакан в гнезде.

Глубина гнезда также имеет значение. Когда в стене формируется отверстие и делается выборка бетона, нужно следить за тем, чтобы его глубина соответствовала глубине подрозетника. Желательно, чтобы кромка монтажной коробки по уровню совпадала с плоскостью стены. Чтобы гнездо не получилось слишком глубоким, можно сделать отметку на самой коронке и в процессе работы ориентироваться на нее.

В продаже можно найти небольшие коронки, которые используются для формирования гнезд под коробки диаметром 60 мм. Но лучше отказаться от таких цилиндров и применять стандартный вариант. Из-за того, что производители не придерживаются общепринятых размеров, существует вероятность того, что подрозетник не сможет войти в такое отверстие. Лучше закрыть лишние миллиметры раствором, чем столкнуться с подобной ситуацией.

Размеры коронок соответствуют стандартным габаритам подрозетников

С кирпичной стеной дело обстоит немного иначе. Монтажная коробка устанавливается так, чтобы ее кромка идеально совпадала не с плоскостью стены, а с финишной отделкой на ней.

В качестве отделки для стен из кирпича используется:

• вагонка;
• гипсокартонные листы;
• штукатурка и т.п.

Поэтому параметры гнезда подгоняются под толщину обшивки. В этом случае целесообразнее использовать глубокие подрозетники. Если высчитать толщину отделки заранее не представляется возможным, допускается сверление поверхности уже после того, как проведены чистовые работы.

Если требуется монтаж розетки в гипсокартонную стену, для этих целей используется специальная коронка для ГКЛ. Нельзя ни в коем случае использовать цилиндры для бетона. Они повредят материал. Для работы берутся стандартные размеры коронки для подрозетников в гипсокартоне – 68 мм. Сама коробка фиксируется в стене за счет собственных креплений.

Для сверления отверстий в бетонных стенах используются специальные инструменты и насадки

Несмотря на то, что многие производители не придерживаются общепринятых величин, все же существует единый стандарт. Поэтому ошибиться с размером монтажной коробки

очень сложно. Даже не имея под рукой розеток и выключателей, можно делать разметку и сверлить отверстия по стандарту, не боясь, что потом под них будет сложно купить фурнитуру.

• Охранная сигнализация для гаража: 9 советов по выбору
• Базальтовые маты и их применение: лаконично о популярном материале

2 Начальный этап

Установить коробку для розетки самостоятельно несложно. Главный нюанс – материал стен. Инструкции для монтирования в кирпичную, гипсокартонную, деревянную, бетонную или отделанную кафелем поверхность различаются.

Первым пунктом станет выбор подрозетника по подходящим параметрам и подбор инструментов для монтажа. В качестве последних потребуются:

• перфоратор или ударная дрель (для кафеля — дрель обычная);
• насадка на дрель, подходящая к материалу стен;
• уровень (ватерпас);
• рулетка;
• молоток;
• шпаклевка;
• асбестовая смесь;
• зубило;
• шпатель;
• карандаш (маркер).

В случае, когда требуется установить 1-2 подрозетника, используют победитовую, но если стоит задача полностью обеспечить розетками новый дом – возьмите насадку с алмазным напылением.

Какие цвета красок надо смешать, чтобы получить синий

Разновидности наличников по конструктивным особенностям

Каркасный способ крепления

Диаметр коронки для подрозетника

Отверстие в стене для подрозетника должно соответствовать определенному размеру изделия. Чтобы правильно подобрать диаметр коронки, давайте рассмотрим, какие бывают разновидности подрозетников. На первый взгляд – это металлический стакан с режущими напайками из различного материала, в зависимости от места применения:

• для кирпичных или бетонных стен используют пластиковые изделия без фиксирующих элементов. Стакан закрепляют гипсовым или цементным раствором;
• в деревянных стенах устанавливают металлические подрозетники;
• пластиковые стаканы монтируют в гипсокартон, только их конструкция отличается наличием фиксирующих прижимных элементов.

Независимо от вида подрозетника, стандартный их диаметр составляет 68 мм. Именно под такой размер большинство производителей изготавливают розетки, выключатели и регуляторы. Естественно, чтобы просверлить соответствующего размера гнездо, надо брать аналогичный диаметр коронки – 68 мм.

Примерка пластикового тройного подрозетника

Иногда обстоятельства требуют сделать большее отверстие, например, в бетонной стене, где подрозетник будет закреплен бетонным раствором. Здесь возможно применение коронок, диаметр которых увеличен до 70 или 75 мм. Редко на рынке могут встретиться стаканы китайских производителей нестандартного размера. Диаметр коронки под них придется подбирать опытным путем.

Диаметр коронки под розетку

Перед тем как отправиться в магазин за коронкой для подрозетников, необходимо точно определиться с их размерами и диаметром. В случае если коронка будет приобретена неправильно, проделанное в бетонной стене техническое отверстие может оказаться или слишком большим, или наоборот, слишком маленьким.

Наиболее распространенным размером, который принято считать за стандартный, имеет диаметр в шестьдесят восемь миллиметров. Именно под него и выпускается большинство выключателей и розеток. Однако в продаже можно найти розетки и выключатели и с другими диаметрами, а поэтому еще на предварительном этапе ремонта следует точно определиться с тем, какие материалы будут использоваться и, исходя из этого, приобретать все необходимое.

Также следует особое внимание уделить и на подготовку режущего инструмента к работе. Сборка коронки должна производиться в соответствии с инструкцией, в противном случае при работе можно нанести себе серьезную травму

Перед началом работ рекомендуется внимательно изучить инструкцию, которая идет в комплекте с коронкой. Сборка коронки начинается с подготовки победитового сверла.

Его необходимо вставить в патрон и надежно закрепить при помощи соответствующих болтов. Далее следует укрепить чашу под само сверло по резьбе. Все элементы коронки должны плотно сидеть по месту и не болтаться. Если сборка будет не полной или не качественной, то в процессе работы можно сломать отдельные элементы коронки или нанести себе серьезную травму.

Процесс сверления

Когда буровая коронка будет полностью собрана и проверена, можно переходить к самим работам по бетону. Делать основную работу лучше всего при помощи перфоратора, а при его отсутствии можно воспользоваться мощной ударной дрелью. Не рекомендуется пользоваться обыкновенной дрелью, так как в этом случае работа будет малоэффективной и на нее уйдет огромное количество времени.

Для начала на бетонном основании следует сделать в заданных местах определенные метки, по которым впоследствии будет выставляться центрирующее сверло. После этого можно приступать и к самому сверлению коронкой основания стены из бетона. Для этого следует установить сверло на предварительно сделанную метку и начать сверлить.

Инструмент следует держать максимально плотно и ровно. Проводить работы в обязательном порядке следует в респираторе и специальных строительных очках, так как при сверлении в пространстве образуется много вредной пыли. По окончанию работ с бетоном следует правильно привести режущий инструмент в исходное состояние.

Для начала насадке следует дать время на то, чтобы она полностью остыла, иначе при ее демонтаже может просто отвалиться ее режущая напайка. Для этого режущая насадка снимается с перфоратора, с нее удаляется вся цементная пыль и грязь. Также следует вытащить ее среднюю часть и сделать это легче всего при помощи обыкновенного металлического зубила или молотка.

Таким образом, режущая насадка будет подготовлена для дальнейшего использования. При выборе режущей насадки для работы с бетоном не стоит приобретать дешевые варианты, например, китайского производства. Несмотря на свою доступную стоимость, в большинстве случаев они выходят из строя уже после сверления первых технологических отверстий в стене.

Также при работе с режущим инструментом следует в обязательном порядке придерживаться требований безопасности. Несмотря на то, что бетон является достаточно прочным материалом, проделать в нем необходимые технологические отверстия правильно подобранным специальным режущим инструментом можно без особых усилий в кратчайшие сроки.

Для каких комнат не подходит

Ламинат в ванную комнату можно укладывать только при наличии принудительной вентиляции. Однако надо учитывать, что в ванной особые условия: значительные перепады температур, высокая влажность, возможность попадания воды на стены.

Разумеется, можно подобрать ламинат и для этих условий. Доска должна быть износоустойчивой и водостойкой (не путать с влагостойкой). Но это потребует применения более высокого класса ламината, что скажется на стоимости материалов.

Вряд ли в данном случае это будет оправдано – ведь можно с тем же успехом использовать традиционные для ванных и санузлов покрытия.

Если говорить про санузел, то ламинат в туалете можно использовать, как в виде настенного, так и в качестве напольного покрытия. Однако поскольку ванную и туалет принято оформлять в едином стиле, то и здесь большого смысла в применении ламинированных панелей нет.

Сфера применения

Термостойкие силиконовые герметики применяются как в промышленности, так и в быту при выполнении работы по монтажу отдельных конструкций. Высокотемпературные составы используются, чтобы герметизировать соединения с резьбой в трубопроводах системы снабжения горячей и холодной воды и отопления в зданиях, так как они не меняют свои свойства и при больших значениях отрицательных температур.

В различных областях техники они нужны, чтобы склеить металлические и неметаллические поверхности, силиконовые резины, чтобы герметизировать швы, контактирующие с раскаленными поверхностями в печах, двигателях. А также с их помощью защищают от проникновения влаги аппаратуру, работающую в воздушной среде или в условиях, где есть вибрация.

Используют их в таких областях, как радиоэлектроника, радио- и электротехника, когда нужно сделать заливку элементов или сделать электроизоляцию. При техническом обслуживании автомобилей термостойким герметиком обрабатывают от образования коррозии места, рабочая поверхность которых сильно нагревается.

Этот вид герметика нередко применяется на фабриках, производящих продукты питания и напитки, при ремонте и установке оборудования на кухнях заведений общественного питания. Не обойтись без жаростойкого состава при ликвидации трещин в кладках печей, каминов, дымоходов, при заделывании сварных швов в котлах.

Что такое подрозетник: виды и особенности

Розетка состоит из двух частей: видимой декоративной части и подрозетника – скрытого от глаз клеммного блока, который служит местом соединения различных проводов для обеспечения безопасной электрификации. Он круглый и выпускается определенных типоразмеров в диаметре и высоте, соответствие которых проверяется стандартами и нормами ГОСТа.

Есть три типа подрозетников:

1. для бетона, представляют собой пластиковый стакан без элементов фиксации, установка осуществляется в цементный раствор;
2. для дерева – изготавливаются из металла;
3. для гипсокартона, материалом корпуса выступает пластик, на боковых стенках размещены специальные вертикальные прижимные пластины, пластиковые или металлические, посредством этих фиксирующих элементов подрозетник крепится к тыльной стороне листа ГКЛ.

Обычный диаметр выпускаемых подрозетников – 68-70 мм, что предусматривает использование для установки специальных сверл. Что касается декоративной части розеток, она тоже разделяется на подтипы:

• с наличием закрывающейся шторки, чтобы обезопасить детей от поражения электротоком;
• с защитой от воздействия влаги и прочих агрессивных сред – подходят для установки в экстремальных помещениях (кухне, ванной);
• оснащенные заземляющим контактом.

Устройство монтажной коробки под розетку

Цены, производители

Если нужна коронка для одного-двух сверлений в обычном бетоне без арматуры, можно купить дешевую (китайскую). После небольшого количества сверлений, она «умрет», так как отвалится победитовая напайка.

Коронка на 152 мм. производителя средней ценовой категории (южнокорейской Arix) стоит около 8000 руб. Изделие на 14 мм от китайской Super HARD – около 900 руб, она же на 68 мм – около 2000 руб. Специальная коронка по бетону для отверстий под розетки небольшого размера в стекле и кафеле стоит около 500 руб.

Обычные коронки с твердосплавной напайкой стоят намного дешевле. Такое изделие отечественного производителя диаметром в 50 мм может обойтись в 150 руб., 65 мм – 375 руб., 68 мм — 420 руб. Стоимость китайской продукции приблизительно такая же, а в некоторых случаях и дешевле. Иные зарубежные марки (Европа, США) в два раза дороже.

BOSH, CEDIMA, REMS, Rothenberger, Dewalt – дорогие марки с отличным качеством. Южнокорейская фирма Arix, китайская Super HARD демонстрируют приемлемое качество и разумную цену. Китайская Werk – дешево и сердито. Хороший, но достаточно дорогой отечественный производитель DISTAR (Украина, Россия, Беларусь), «Адель».

Инструмент для сверления отверстий подрозетников

Чтобы просверлить отверстие для подрозетника, понадобится коронка и инструмент с электрическим или пневматическим приводом. Если предполагается сверление гипсокартона или дерева, достаточно будет воспользоваться электродрелью. Кирпичную, каменную или бетонную стену лучше возьмет перфоратор. Сила удара при сверлении должна составлять примерно 14 ДЖ. Иначе говоря, если взять перфоратор мощностью 1,5 кВт, инструмент без проблем справится с задачей.

Коронки производят разных конструкций. Внутри установлено центрирующее сверло, требующее периодической замены. Если сверление происходило под большими нагрузками с частым перегреванием направляющего сверла, его надо сменить после 50 отверстий. При сверлении бетона без особых нагрузок или с водяным охлаждением, срок службы сверла увеличивается до 100 отверстий. Для профессионального сверления используют алмазные насадки. Они рассчитаны на длительную работу, но в бытовом использовании покупка дорогостоящего инструмента нецелесообразна.

Рекомендации профессионалов

Кроме общих советов, можно обратить внимание на рекомендации мастеров и специалистов по работе с резкой плитки. Благодаря им даже новички смогут высверлить отверстия без сколов и трещин

Многие отмечают обязательное наличие знака диаметра коронки. Другие делают акцент на присутствии качественного развода зубьев, так как у дешевых материалов они могут отсутствовать вовсе. Подобная низкосортная коронка не в силах просверлить плиточное покрытие.

Специалисты отмечают, что резку плитки из красной глины можно выполнять как коронкой с карбидно-вольфрамовым, так и с алмазным покрытием. Кроме того, инструмент с драгоценным напылением может справиться даже с натуральным камнем или керамогранитом. А вот металлические коронки с режущим краем не подойдут для работы с плиткой, так как их назначение – просверливание отверстий в древесине.

Следующая рекомендация – приобретение коронок набором: это сэкономит вам деньги и убережет от ошибок при подборе нужного диаметра. Все мастера отдают предпочтение разборным видам коронок. Они утверждают, что гораздо проще и дешевле заменить один повредившийся элемент, чем всю деталь.

Таким образом, можно сделать вывод о том, что коронки незаменимы для сверления керамической, керамогранитной, кафельной и даже мозаичной плитки. Благодаря грамотному выбору этой детали, отверстия получаются ровными, без сколов и трещин.

Описание различных видов коронок и способы их использования смотрите ниже.

Отрицательные отзывы

Виды коронок для подрозетников

1. Алмазные.

По кромке есть алмазное напыление. Его производят из материала, полученного искусственным путем, так называемого технического алмаза. Подразделяются на два вида: для сухого и мокрого сверления. Последние применяются в комплексе с профессиональным инструментом, с функцией подачи охлаждающей жидкости. Их используют для сверхтвердых поверхностей: монолитного железобетона, гранита и мрамора.

Насадки для сухого сверления используются с бытовой электродрелью или перфоратором. Подходят для монтажа подрозетников в бетоне при проведении работ небольшого и крупного объема.

Преимущества:

• отверстие ровное, без малейших сколов;
• служат в разы дольше своих аналогов;
• меньше шума, пыли и вибрации;
• создание места для подрозетника занимает не более 5 минут;
• нет ограничений по глубине проникновения внутрь стены.

Алмазные коронки имеют от 3 до 8 режущих сегментов, они не нуждаются в заточке. Зубцы насадки крепят лазерной сваркой или тугоплавким припоем.

Используются для безударного режима работы инструмента. Недостаток – высокая цена, для сверления подрозетников в одной квартире приобретать их нецелесообразно. Лучше выбрать их более дешевые аналоги.

2. Твердосплавные.

3. Карбидно-вольфрамовые.

Насадка устанавливается на дрель, мощностью от 800 Вт. Применима в безударном режиме. Ее стоит купить, если требуется сделать отверстие в бетонной стене с кафельным покрытием, так как она подходит для обоих материалов.

Совершенно непригодна для армированной конструкции. При контакте с металлом она мгновенно выйдет из строя. Ее главное преимущество – низкая цена, ее хорошо приобрести, чтобы проделать 1-2 отверстия.

Как выбрать коронки?

Тип подбирают в соответствии с целями. Для профессиональной работы нужен надежный и долговечный инструмент, для бытовых нужд допустимо приобрести более дешевый.

Также следует учитывать вид и характеристики имеющегося в распоряжении прибора, так как одни насадки функционируют только в ударном режиме, а другие в безударном.

Классификация по типу крепления:

• SDS Plus – самый распространенный вариант, подходит ко всем перфораторам.
• SDS Max – для тяжелых перфораторов.
• Трехгранные.
• Шестигранные.

Последние два ставятся на дрели.

Стандартный размер подрозетника – 68 мм. Диаметр просверленного отверстия должен быть таким же или немного больше. Поэтому чаще всего подбирают 70 мм, реже 72 и 75. При ударном инструменте реальный вырез будет на несколько миллиметров шире, чем наружный диаметр насадки.

При работе с любыми видами коронок необходимо придерживаться мер безопасности. Во-первых, следует собрать строго по инструкции, во-вторых, правильно ее использовать. Нельзя сильно нажимать и резко прибавлять обороты. Если нет опыта, то лучше все делать медленно.

При выборе важно учесть и наличие умений, неправильное обращение способно привести к быстрой поломке самого дорогого образца. Прибор должен периодически остывать, особенно во время сверления сверхпрочного или армированного бетона

Стоимость насадок для подрозетников

Цена зависит от типа режущей кромки, диаметра и производителя. Дешевой китайской хватит на 10-15 отверстий, этого может быть достаточно для одной квартиры, но не для профессиональной работы.

Производитель	Тип	Диаметр, мм	Цена, рубли
Завод алмазного инструмента НИБОРИТ	Алмазная для сухого бурения, с припаянными режущими сегментами	68	1800
Завод алмазного инструмента НИБОРИТ	Алмазная для сухого бурения, сегменты закреплены лазерной сваркой	76	2370
STAYER PROFESSIONAL	Карбидно-вольфрамовая	67	170
STAYER MASTER	Победитовая	65	530

Конструкция насадок для гипсокартона

Внешний вид насадок по гипсокартону похож на коронки по дереву. Они также могут быть разборными или неразборными. Режущая часть головки снабжена острыми зубьями, направленными под определенным углом. Коронка цельной конструкции диаметром 68 мм считается узкопрофильной, так как используется только для монтажа подрозетников. С помощью набора кольцевых пил разборной насадки в ГКЛ можно вырезать отверстия диаметром от 33 до 150 мм.

Гипсокартон сверлится очень легко, что позволяет использовать любую маломощную дрель

Важно во время работы на инструменте не включить ударную функцию. Это приведет к разрушению гипсовой прослойки листа

Советы

Для того чтобы монтаж розеток в гипсокартоне осуществлялся максимально правильно, желательно придерживаться следующих рекомендаций:

• Брать в расчет наличие пустого пространства между гипсокартоном и основной поверхностью стенки (оно должно быть не менее 4,5 см и стакан должен свободно размещаться в основании). Можно углубить базисное основание посредством перфоратора либо зубила.
• Еще на стадии монтирования конструкции из ГКЛ, в месте планируемой установки розетки, не мешает вывести проводку наружу с запасом в 20-30 см.
• При монтаже нескольких устройств, использовать строительный уровень для правильного нанесения разметки и установки розеток.

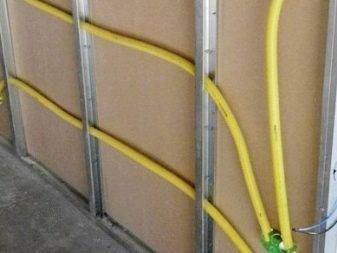

• Проводить электропроводку внутри конструкции надлежит только в защите электрических проводов от возможных механических воздействий (в гофрорукаве), чтобы свести к минимуму их повреждение при установке либо эксплуатации.
• Следует учитывать, что при создании отверстий можно натолкнуться на металлопрофиль, на котором базируется ГКЛ. Чтобы подобное не случилось, используйте мощный магнит. Приложите его к стенке, и ведите вдоль по поверхности, так выясните, имеется ли металлопрофиль за перекрытием.
• Если все же произошло соприкасание с металлической конструкцией, то отчаиваться не следует. Поскольку переносить отверстия под розетки в иное место не потребуется. Фрагмент профиля, препятствовавшего работе, обрезается посредством ножниц по железу либо выбивается (загибается) простой стамеской.

Производя ремонт, вы, скорее всего, все основательно просчитали. Но по истечении некоторого срока может потребоваться установка дополнительного выключателя, понадобится повесить картину или поменять местоположение настенных светильников. И вот тогда хаотически проложенная проводка может оказаться основательной проблемой. Поскольку перфоратором либо электродрелью можно спокойно нанести ущерб скрытой электропроводке и сделать короткое замыкание. Во избежание таких неожиданностей, расположите электропроводку параллельно полам, прибавив несколько поворотов под углом 90 градусов. Схему прокладки желательно зафиксировать: набросать план, эскиз либо просто сфотографировать хотя бы на телефон. Тогда через несколько лет, вы сможете без препятствий и сомнений в любой точке сверлить стены без каких-либо нежелательных последствий для электропроводов.

Монтирование розетки в стенку из гипсокартона достаточно простое и может быть выполнено своими руками. Следуя всем вышеперечисленным рекомендациям, такая процедура, как монтаж электророзеток в стене из ГКЛ, будет реализована наиболее правильно и в кратчайшие сроки.

Инструкция по монтажу

Разметка

Перед тем, как приступить к просверливанию отверстий для установки, необходимо точно определить, где будут размещаться в помещении розетки и выключатели. Такую систему продумывают в зависимости от наибольшей функциональности, внешнего вида помещения и удобства использования.

В настоящее время ни в одном нормативном документе не содержится достаточно жестких норм относительно установки данных систем, входящих в конструкции электрической проводки. Стоит отметить, что это справедливо не только для квартиры, но и для частного дома.

Тем не менее здесь также есть ряд определенных правил:

1. В жилом помещении розетка размещается на высоте 30 см от поверхности чистого пола. В случае с выключателями данный показатель возрастает до 90 см. Во всяком случае подобное решение является наиболее удобным при использовании электричества для бытовых нужд.
2. При планировании установки выключателя стоит помнить, что от края дверной коробки он должен находиться на расстоянии минимум 10 см.
3. В кухонном помещении розетки ставятся на высоте хотя бы 15 см от поверхности столешницы.

Когда точное местоположение будет установлено, на стене делают метку, которая и будет ролью центральной части подрозетника. От центра проводят 2 линии, пересекающиеся между собой под прямым углом. Они условно обозначают вертикальную и горизонтальные плоскости соответственно. Когда эти линии будут нанесены и все разметочные работы будут завершены, в дальнейшем заделывать отверстие под розетку будет значительно проще, например, с помощью гипсовой или алебастровой смести.

Отверстие для подрозетников

При проделывании в бетонной стене отверстий под последующую установку подрозетника лучше всего приобрести коронку с победитовыми зубьями. Ее диаметр составляет 70 мм. С ее помощью сверлятся отверстия, куда в дальнейшем и будут устанавливаться разного рода электрические приборы.

Для того, чтобы точно просверлить в бетоне отверстие для подрозетника, у коронки есть сверло с победитовым наконечником. Метод здесь будет такой – сначала в центральной части с помощью обыкновенного победитового сверла просверливают отверстие диаметром 6-8 мм, после чего уже начинают работать коронкой. В итоге получаются весьма ровные отверстия, не нуждающиеся в дальнейшей обработке.

Когда отверстие будет подготовлено, пробуют вставить туда подрозетник. Если сделать это не получается, то необходимо отверстие несколько расширить. Для этого можно взять коронку немного большего диаметра, увеличить отверстие при помощи болгарки, стамески или любым иным способом.

После того, как отверстие будет подготовлено под установку, приступают к заведению проводов. Для этого проделывают небольшую штробу и пропускают по ней электрический провод, заводя его в специальную нишу, имеющуюся в подрозетнике. Сделать это довольно легко, главное здесь следить за тем, чтобы провод не находился под напряжением.

Фиксация в стене

Как правило, для того, чтобы подрозетник был надежно закреплен в бетонной стене, применяют строительный гипс или алебастр. Непосредственно перед нанесением раствора нишу тщательно очищают от пыли и мусора, потом смачивают грунтовкой. Последний пункт также обязателен, так как гипсовые или алебастровые растворы способны вытягивать влагу, а при ее нехватке значительно ослаблять соединения.

Не нужно разводить слишком много раствора, так как он очень быстро застывает. Вполне достаточно будет сделать количество, необходимое строго на 1 подрозетник.

Нюансы установки нескольких подрозетников

В принципе, такая работа ничем не отличается от установки одинарного подрозетника, однако здесь для прокладки провода придется применять специальные соединительные элементы – так называемые бабочки.

Здесь также несколько сложнее будет с разметкой, так как нужно будет сразу рассчитывать на то, что рядом будут находиться несколько подрозетников. Ниши для размещения бабочек пропиливают болгаркой.

Существующие виды

В продаже представлены монтажные плиты, изготовленные из:

• стали;
• нержавеющей стали;
• алюминия;
• фенола;
• карбона;
• других прочных листовых материалов.

Стандартный размер пластин:

• 220х320 мм;
• 235х300 мм;
• 250х350 мм;
• толщина от 6 мм до 12 мм.

Стандартные сменные кольца для копировальных втулок выпускаются с внутренними диаметрами:

• 10 мм;
• 15 мм;
• 25 мм;
• 35 мм;
• 45 мм;
• 68 мм;
• кольцо-заглушка.

Под заказ выпускают кольца с дополнительными диаметрами от 6 мм.

Основные производители данного вспомогательного оснащения:

• BLACK&DECKER.
• Bosch.
• DeWalt.
• Felisatti (Интерскол).
• Макита.
• Hitachi.
• Triton.
• HAMMER.
• Kreg.
• и другие.

Кроме монтажных пластин, выпускаются крепежные блоки в целом. Они способны:

• опускать и поднимать привод с высокой точностью;
• регулировать наклон фрез;
• выполнять другие операции.

Комментарии:

Svetodar

Отличная статья! Я-то думал, что балеринкой можно и в бетоне делать подрозетники, только сомневался, что конструкция не очень подходящая, а она, оказывается, для плитки.

Алекс

Нарезать болгаркой или лобзиком, а потом отламывать плоскогубцами… Это ж каким надо быть извращенцем, чтобы так мучиться? Мне кажется, быстрее в магазин сбегаешь за инструментом, чем в одной плитке сделаешь такое отверстие

Slava

Алекс, в статье просто указаны разные способы. Бывает и такое, что ближайший магазин находится за 10 км или начнет работать только через 3 дня. Так что даже такой «извращенный» способ имеет право на жизнь

Denis

А почему нигде в статье не упоминается нормальный метод, когда вместе с перфоратором используется строительный пылесос? Не обязательно же превращать всю квартиру в пылесборник, если хочется поставить одну розетку…

Evgen

Алмазной струны реально хватит максимум на два подрозетника в плитке, поэтому не рассчитывайте на этот метод, как на экономный. Лучше купить для этой цели нормальную коронку с алмазным напылением. ИМХО.

Павел

Алекс, а зачем отламывать плоскогубцами вообще? Если иметь достаточно прямые руки можно той-же болгаркой отшлифовать до почти идеального круглого отверстия.

Оставить комментарий Отменить ответ

Высота и размещение розеток на кухне в современной квартире

Что представляет собой проходной выключатель Legrand, особенности схемы его подключения.

Ретро розетки – элемент дизайна или функциональная деталь?

Инструкция по установке герметичного выключателя открытого типа

Характеристика

Подрозетники служат для удобства монтажа проводки на бетоне и кирпиче. Стандартными их размерами являются:

• диаметр внутри – 60 и 68 мм;
• глубина – от 25 до 80 мм, традиционно – 40 и 45 мм;
• расстояние межосевое – 71 мм.

Коронка представляет собой специальное приспособление для сверления отверстий в бетоне. По форме ее конец напоминает коронку. Так как инструмент часто используется для сверления отверстий под розетку, его называют коронкой для подрозетников по бетону.

С ее помощью можно сверлить бетон, кирпичную кладку, искусственный или природный камень, а также армированный бетон. Коронка может сверлить на глубину до 1,5 метра. Размер дыры зависит от диаметра самой коронки, который может быть весьма широкого диапазона.

Материал и форма

Коронка по бетону выглядит как кусок трубы, верхние края которой имеют специальные режущие участки для просверливания отверстий для розеток и других элементов. Режущая поверхность сделана из твердого сплава, она намного тверже бетона и может его обрабатывать не разрушаясь.

Другой конец цилиндра оборудован фланцем (крепежным элементом) — он служит для крепления приспособления к головке цилиндра дрели.

Дрель, дополнительные детали

Дрель должна иметь достаточно большую головку и высокую мощность. Используют дрели следующих типов:

• пневматические, которые приводятся в движение потоком сжатого воздуха;
• электрические;
• специальные бурильные дрели.

Комплект коронок по бетону для подрозетников включает и центрирующее сверло. Оно крепится в специальном узле так, чтобы коронка «не гуляла». Такое сверло нужно часто менять — как правило, оно быстро тупится. Кроме обычных твердосплавных режущих поверхностей коронки могут иметь алмазное покрытие, для чего используются промышленные алмазы.

Такие коронки максимально долговечные, не требуют заточки и способны пробурить самую прочную поверхность.
