Котлы navien: разновидности, советы по подключению и эксплуатации

Технические характеристики

Современные агрегаты Navien оборудованы выносным пультом управления, на который поступает сигнал от температурного датчика.

Его показания моментально передаются на чип блока управления, который дает сигнал исполнительному механизму увеличить/уменьшить расход подачи газа на двухконтурный котел. Аналогично может поступить команда на полное отключение агрегата, если возникнет аварийная ситуация в его работе.

Наиболее популярными модификациями газовых котлов Навьен являются двухконтурные настенные агрегаты с закрытой топкой, тепловой мощностью 20-24 кВт, способных качественно обогреть помещение от 160 до 240 м2 и приготовить горячую воду для бытовых нужд семьи из 4-х человек.

Технические характеристики настенных газовых агрегатов Навьен с закрытой камерой сгорания:

1. Navien Deluxe Plus — 20k, отопление — 160 м2, максимальная/минимальная производительность — 20/9 кВт, расширительный бачок — 8л, электронасос — да, отопление+ГВС, КПД- 91.7% расход газа — 2.15 м3/час, цена — 31 080 руб.
2. Navien Deluxe Plus — 24k,  отопление — 192 м2, максимальная/минимальная производительность — 24/9 кВт, расширительный бачок — 7.5 л, электронасос — да, отопление +ГВС, КПД -90.5%, теплообменник — стальной, расход газа — 2.58 м3/час, цена — 31 230 руб.
3. Navien Deluxe Plus -24k COAXIAL, мощность 24 кВт, отопление — 240 м2, максимальная/минимальная производительность — 24/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД-90.5 %, теплообменник — стальной, расход газа — 2.58 м3/час, цена — 28 500 руб.
4. Navien ACE-20AN, отопление -190 м2,естественного сгорания, максимальная/минимальная производительность — 20/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД- 91%, теплообменник — пластинчатый, расход газа — 2.06 м3/час, цена — 29 130 руб.
5. Navien Deluxe — 20k White, отопление — 186 м2, максимальная/минимальная производительность — 20/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД — 90.5 %, теплообменник — стальной, расход газа — 2.15 м3/час, цена — 32 160 руб.
6. Navien Deluxe — 24k White, отопление — 220 м2,максимальная/минимальная производительность — 24/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД — 91.5 %, теплообменник — стальной, расход газа — 2.58 м3/час, цена — 29 980 руб.
7. Navien Deluxe-20k COAXIAL White, отопление — 190 м2, максимальная/минимальная производительность — 20/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД — 90.5 %, теплообменник — стальной, расход газа — 2.15 м3/час, цена — 32 160 руб.
8. Navien Deluxe-24k COAXIAL White, отопление — 220 м2,максимальная/минимальная производительность — 24/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД — 90.5 %, теплообменник — стальной, расход газа — 2.15 м3/час, цена — 29 090 руб.
9. Navien SmartTok — 24K, отопление — 220 м2,максимальная/минимальная производительность — 24/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД — 91.0 %, теплообменник — стальной, расход газа — 2.6 м3/час, цена — 34 430 руб.
10. Navien Deluxe S COAXIAL-24k, отопление — 200 м2,максимальная/минимальная производительность — 24/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД — 91.2 %, теплообменник — стальной, расход газа — 2.58 м3/час, цена — 31 060 руб.

Краткая справка о производителе

Свое наименование компания KD Navien получила в 1978 году, трансформировавшись из Kyung Dong Mechanics. Корейская компания в настоящее время занимается выпуском не только газовых котлов, но и вентиляторов, кондиционеров, а также домашних систем автоматизации. Начиная с 1988 года компания наладила выпуск конденсационных моделей европейской разработки, а с 1998 года – собственной разработки. Начиная с 2006 года выпускаются двухконтурные модели и водонагреватели.

Компания поставляет свою продукцию во многие европейские страны, а также США, Китай и Японию. Также настенные и напольные котлы востребованы на российском рынке, так как полностью адаптированы под отечественную систему электроснабжения. У компании есть собственное представительство на территории России.

Компания Navien (Навьен) поставляет продукцию во многие страны

Где они используются

Двухконтурные котлы фирмы Навьен предназначены для эксплуатации в частных домах или офисах соответствующего размера. Они оптимальным образом рассчитаны на обслуживание подобных помещений, обладают необходимым запасом мощности и прочими возможностями.

Использование подобного оборудования в производственных цехах или общественных зданиях затруднено из-за больших объемов, уменьшающих эффективность работы оборудования.

Кроме того, подача ГВС актуальна именно в жилых домах, что несколько ограничивает область использования, но позволяет уверенно отнести эти агрегаты к группе бытовых отопительных приборов.

Диапазон цен

Газовые котлы Navien имеют довольно широкий диапазон цен. Это связано с конструктивными особенностями, мощностью и составом оборудования. Наиболее распространенные варианты стоят от 28 до 46 тыс. руб., хотя некоторые образцы газовых конвекционных котлов большой мощности стоят больше 100 тыс.

Необходимо прибавлять к цене оборудования расходы на доставку, монтаж и пусконаладочные работы, которые оплачиваются отдельно и заметно увеличивают общую сумму расходов.

ВАЖНО!

При покупке следует уточнить порядок заключения гарантийного договора. Некоторые магазины имеют полномочия заключать такие договоры, другие производят только продажу. Тогда приходится самостоятельно обращаться в сервисный центр и заключать с ними договор. Это надо делать сразу при покупке, так как часто в гарантии отказывают, ссылаясь на необходимость установки силами работников сервисного центра.

Как выбрать газовый котёл Navien (Навьен) – рекомендации нашей редакции

Чтобы выбранная модель газового котла Navien смогла полностью удовлетворить потребности семьи, для начала следует определиться с целью покупки. Если необходимо не только отопление, но и горячее водоснабжение, следует выбрать двухконтурную модель. В противном случае достаточно одноконтурной.

Двуконтурная модель позволит быть в тепле и с горячей водой

Далее, следует определиться с местом установки. Это позволит отдать предпочтение либо настенному либо напольному исполнению. Для установки последнего придётся выделить отдельное помещение.

Для установки напольного оборудования стоит подготовить котельную

Исходя из квадратуры отапливаемого здания и потребности семьи в горячей воде, выбирается мощность устройства и его производительность. При этом, следует учитывать, что для максимального нагрева воды требуется больше времени, а потому производительность будет снижаться.

Чем больше дом, тем мощнее должен быть газовый котёл Навьен

Если к внешнему виду оборудования предъявляются особые требования, стоит определиться с дизайном и расцветкой корпуса.

Иногда дизайн востребован выше функционала

Разновидности газовых котлов и их технические характеристики

Котлы Навьен мощностью 13 кВт имеют довольно большой модельный ряд:

Navien Deluxe

Серия Deluxe пришла на смену модельному ряду Navien Ace, производство которого прекращено. Конструкция серии Deluxe мало отличается от устройства старых моделей, но внесены некоторые усовершенствования, усилены слабые узлы, увеличен общий ресурс котла.

Технические характеристики:

Страна, производитель	Южная Корея, Навьен
Тип	Двухконтурный
Способ установки	Настенный
Вид топлива	Природный или сжиженный газ
Площадь обогрева	130 м2
Обогреваемый объем	364 м3
КПД	91,7%
Тип камеры сгорания	Закрытый
Полезная мощность	7-13 квт
Расход газа ( макс)	1.4 м3/час (природный) 1.16 кг/час (сжиженный)
Температура ОВ	30°-85°
Температура ГВС	30°-65°
Материал теплообменника	Нержавеющая сталь
Размеры	695x440x265
Вес	28 кг

Navien Deluxe Plus

Один из вариантов серии Deluxe, отличающийся небольшим изменением количества потребляемого газа. Кроме того, он имеет коаксиальный дымоход, удобный в монтаже и не требующий создания лишних проходов сквозь перекрытия и кровлю.

Характеристики:

Страна, производитель	Южная Корея, Навьен
Тип	Двухконтурный
Способ установки	Настенный
Вид топлива	Природный или сжиженный газ
Площадь обогрева	130 м2
Обогреваемый объем	364 м3
КПД	91,7%
Тип камеры сгорания	Закрытый
Полезная мощность	7-13 квт
Расход газа ( макс)	1.4 м3/час (природный) 1.16 кг/час (сжиженный)
Температура ОВ	30°-85°
Температура ГВС	30°-65°
Материал теплообменника	Нержавеющая сталь
Размеры	695x440x265
Вес	28 кг

Navien Deluxe S

Новинка среди котлов серии Deluxe. Имеет усовершенствованные узлы, устранены некоторые недоработки в соединениях и деталях. Обладает несколько уменьшенными размерами.

Параметры котла:

Страна, производитель	Южная Корея, Навьен
Тип	Двухконтурный
Способ установки	Настенный
Вид топлива	Природный или сжиженный газ
Площадь обогрева	130 м2
Обогреваемый объем	364 м3
КПД	91,7%
Тип камеры сгорания	Закрытый
Полезная мощность	7-13 квт
Расход газа ( макс)	1.4 м3/час (природный) 1.16 кг/час (сжиженный)
Температура ОВ	30°-85°
Температура ГВС	30°-65°
Материал теплообменника	Нержавеющая сталь
Размеры	695x400x255
Вес	28 кг

Navien Ace Atmo

Котел оборудован камерой сгорания открытого типа. Это несколько меняет общую конструкцию агрегата, требует использования в хорошо проветриваемом помещении. Возможна работа только на природном газе. Для большего теплового эффекта в конструкции применен медный теплообменник, дающий лучший режим передачи тепловой энергии.

Характеристики котла:

Страна, производитель	Южная Корея, Навьен
Тип	Двухконтурный
Способ установки	Настенный
Вид топлива	Природный или сжиженный газ
Площадь обогрева	130 м2
Обогреваемый объем	364 м3
КПД	86%
Тип камеры сгорания	Открытый
Полезная мощность	7-13 квт
Расход газа ( макс)	1.4 м3/час (природный) 1.16 кг/час (сжиженный)
Температура ОВ	40°-80°
Температура ГВС	30°-65°
Материал теплообменника	Медь
Размеры	720x430x340
Вес	26 кг

Navien Prime

В дополнение к стандартному набору опций данный котел снабжен погодозависимой автоматикой, самостоятельно регулирующей режим обогрева в соответствии с изменениями температуры на улице. Это снимает с владельца заботу об изменении настроек котла и повышает комфорт для жильцов дома.

Страна, производитель	Южная Корея, Навьен
Тип	Двухконтурный
Способ установки	Настенный
Вид топлива	Природный или сжиженный газ
Площадь обогрева	130 м2
Обогреваемый объем	364 м3
КПД	91,7%
Тип камеры сгорания	Закрытый
Полезная мощность	7-13 квт
Расход газа ( макс)	1.4 м3/час (природный) 1.16 кг/час (сжиженный)
Температура ОВ	30°-85°
Температура ГВС	30°-65°
Материал теплообменника	Нержавеющая сталь
Размеры	695x440x265
Вес	28 кг

Navien Smart TOK

Данный агрегат является наиболее продвинутой моделью. При одинаковых технических характеристиках, он обладает погодозависимым режимом обогрева, имеет возможность управления со смартфона, для чего в него встроен модуль WiFi.

Параметры котла:

Страна, производитель	Южная Корея, Навьен
Тип	Двухконтурный
Способ установки	Настенный
Вид топлива	Природный или сжиженный газ
Площадь обогрева	130 м2
Обогреваемый объем	364 м3
КПД	91,7%
Тип камеры сгорания	Закрытый
Полезная мощность	7-13 квт
Расход газа ( макс)	1.4 м3/час (природный) 1.16 кг/час (сжиженный)
Температура ОВ	40°-80°
Температура ГВС	30°-60°
Материал теплообменника	Нержавеющая сталь
Размеры	695x440x265
Вес	28 кг

Особенности

Котел Navien производится одноименной компанией из Кореи на основе ее личных изобретений. В итоге получается оборудование, которое отличается повышенной эффективностью, экономичностью и довольно простой эксплуатацией. Таким образом, получается, что при помощи этой техники удается организовать отличное индивидуальное отопление.

Сегодня на рынке от компании Navien можно встретить настенные обогревающие устройства, отличающейся тягой (естественная или принудительная). Такие двухконтурные агрегаты могут отопить жилье площадью 20-500 квадратных метров.

Работа данных устройств осуществляется по вполне обычной схеме. Поглощение тепла, которое производится, когда газ сгорает, нагревает теплообменник котла. Насос, который встроен в саму систему устройства, позволяет циркулировать воде от теплообменника. В камеру сгорания поступает принудительно воздух при помощи встроенной системы вентиляции.

Чтобы срок службы отопительных устройств был больше, производитель изготавливает их из нержавеющей стали, поэтому они хорошо защищены от ржавчины и способны длительное время выдерживать высокие температуры и температурные перепады.

Обычно котлы, работающие на газу, состоят из:

• коробки-корпуса;
• насоса для циркуляции;
• горелки;
• одного или двух теплообменников.

В моделях от Navien горелка может иметь различное строение. Например, в агрегатах открытого вида должен быть обязательно дымоход, который обеспечит тягу. Воздух для горелки будет браться сразу из места, где располагается котел. Это означает, что для такой модели понадобится постоянное поступление кислорода в помещение.

Для закрытых горелок используется дымоход, который называется коаксидальным. Через него происходит подача кислорода и выходят продукты, получившиеся в результате сгорания. Такое устройство работает с принудительной тягой. Само отверстие для вентиляции в данном случае будет выведено на улицу сквозь стену.

Теплообменники на двухконтурных отопительных устройствах раздельные. Один из них обеспечивает отопление помещения, а другой нагревает холодную воду для пользования. Стоит отметить, что для изготовления обеих теплообменников корейцы используют исключительно нержавейку. Это позволяет значительно продлить их срок службы, в то время как в большинстве котлов от других производителей только один из теплообменников не подвержен коррозии.

Нельзя не отметить такой важный момент, как то, что компания самостоятельно изготавливает все элементы, входящие в состав котла.

Встроенная интегральная микросхема в электронную плату котла обеспечивает защиту от перепадов напряжения. Подобная защита имеется только в дорогом газовом оборудовании от немецкого производителя. Однако не стоит надеяться только на чип, лучше все же дополнительно воспользоваться стабилизатором напряжения.

Самой главной особенностью котлов Navien можно считать блок управления в виде небольшой коробочки, которая вынесена наружу. На ней есть дисплей и кнопки, которые позволяют управлять работой устройства. К примеру, на дисплее отображаются данные о неисправностях или ошибках в работе, температура воды, воздуха и теплоносителя. Также на нем можно выставить время. Кнопки позволяют самостоятельно выставить режим работы котла, температуру и включить или выключить оборудование.

Мощность газового агрегата является достаточно важным параметром, ведь от него зависит производительность. Чем больше будет мощность, тем больше воды в минуту сможет нагреть котел. Например, если мощность агрегата составляет 13 кВт, то в минуту он будет выдавать около 10,5 литров нагретой воды, а если 35 кВт – примерно 19 литров. Практика показала, что на среднюю семью достаточно устройства мощностью 16 кВт, которое способно выдавать 14 л/м.

Управление устройствами Navien очень удобно еще и по причине наличия систем голосового сопровождения, которое может всегда дать подсказку. Самодиагностика оборудования также хороша, так как дает возможность в самые короткие сроки получить необходимые данные о сбоях в работе, неполадках или каких-либо ошибках.

При всем этом отопительное оборудование является выносливым, долговечным, компактным и недорогим. По соотношению цена-качество оно лучше, чем многие немецкие и итальянские аналоги.

Инструкция по эксплуатации Navien Deluxe

После выполнения монтажных работ и обвязки с внутридомовыми инженерными системами по воде, электричеству, ГВС и отопительному контуру, проводят опрессовку тепловой сети на предмет отсутствия утечек.

Агрегат заполняют водой, с давлением, как правило, до 2 атм. Заполнение ведут при положительных температурах наружного воздуха. В процессе заполнения сети, следят за тем как работает автоматический воздухоотводчик, сбрасывающий воздушные пробки.

После наполнения котла приступают к розжигу, перед этим проверяют работоспособность газового оборудования и системы дымоотведения, чтобы тяга в котле соответствовала режимной карте, указанной в заводской инструкции.

Нажимают кнопку пуск, в зависимости от модели котла, и следят за работой пьезозапальника. На рабочей панели устанавливают требуемый температурный режим по контурам отопления и ГВС.

После того как котел Навьен выйдет на рабочий режим, контролируют работу котельного оборудования, насоса, вентилятора и горелочного устройства. Работа должна быть практически бесшумной, пламя ровное без хлопков, дымовые газы должны полностью отводиться в атмосферу.

Давление и температура воды в контуре ГВС и отопления должны соответствовать заданному режиму.

Основные неисправности и их решения

Неисправности котлов Navien обычно диагностируются самостоятельно и отображаются на дисплее соответствующим кодом. По сигналу с того или иного датчика включается сообщение о возникшей проблеме.

Наиболее распространенными ошибками считаются:

• 02. Отсутствие /недостаточное количество воды в системе. Вопрос решается подпиткой системы или заменой датчика протока.
• 03. Отсутствие пламени в камере сгорания. Свидетельствует о проблемах с системой розжига, или отсутствием газа.
• 05-06. Обрыв или короткое замыкание датчика ОВ.
• 07-08. Обрыв или короткое замыкание датчика ГВС.
• 09. Отказ вентилятора.
• 10. Сбой системы дымоудаления.
• 15. Проблемы с платой управления.
• 16. Перегрев котла.

Решение большинства проблем состоит в замене соответствующих датчиков или узлов, а также — в очистке и удалении отложений в соединительных трубопроводах.

ВАЖНО!
Не рекомендуется браться за ремонт самостоятельно. Данную процедуру следует поручить специалистам из сервисного центра или иной профильной организации.

Биография

Родилась 9 ноября 1975 года в Пензе. Отец, Эдуард Анатольевич, имел немецкие корни. Мать, Лариса Павловна, еврейка, была домохозяйкой.

Обучалась в Пензенском медицинском лицее и с 1993 года в Пензенском педагогическом институте имени В. Г. Белинского по специальности «биология-химия», позже окончила Всероссийский заочный финансово-экономический институт по специальности «финансы и кредит».

Телевизионную карьеру начала в 1997 году в родном городе в передаче «Музыкальный сувенир» (телерадиокомпания «Наш дом»). С 1998 года — корреспондент, позже ведущая новостей пензенского телеканала «Экспресс». В 1999 году перешла на работу в ГТРК «Пенза».

С 24 сентября 2001 года до 14 мая 2006 года — ведущая дневных выпусков программы «Вести» телеканала «Россия». В сентябре 2003 года сменила Сергея Брилёва в вечерних выпусках этой программы.

С 2004 года вела ежедневную программу «Особое мнение» на «Радио России».

С 15 мая до 29 августа 2008 года вела большой выпуск «Вестей» в 20:00 совместно с Дмитрием Киселёвым. В паре с Николаем Сванидзе в прямом эфире «Первого канала» и «России» комментировала церемонию прощания с первым президентом РФ Борисом Ельциным 25 апреля 2007 года.

С 15 мая 2006 до 30 августа 2007 года вела программу «Вести+».[источник не указан 144 дня]

С 1 сентября 2008 до 17 июня 2016 года представляла вечерние выпуски программы «Вести» в паре с Андреем Кондрашовым и Эрнестом Мацкявичюсом.

С 6 сентября по 25 декабря 2011 года — ведущая программы «Специальный корреспондент» на телеканале «Россия».

С 14 мая 2018 года после двухлетнего перерыва вновь вернулась в программу «Вести» в 17:00 по будням и в 11:00 по выходным.[источник не указан 144 дня]

Увлекается фотографией, горными лыжами, спортом, чтением книг.

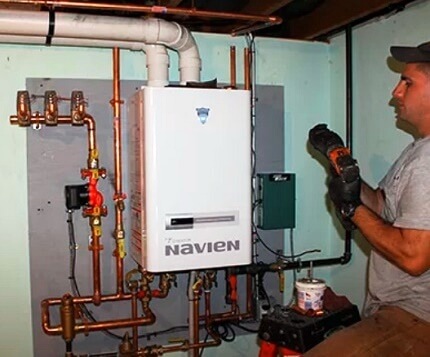

Установка и подключение

Монтаж, наладку и первый пуск любой модификации газового котла Navien должны выполнять сервисная служба, а запуск газового оборудования представители горгаза.

Впрочем, собственнику теплового оборудования потребуется знать основные моменты пуска котла в эксплуатацию, чтобы контролировать ход монтажно-строительных работ.

Газовый котел не допускается устанавливать во влажных, подвальных помещениях, не имеющих приточной вентиляции. Обычно такие навесные агрегаты устанавливают в кухнях, если позволяет свободная площадь, а напольные варианты в специальной топочной.

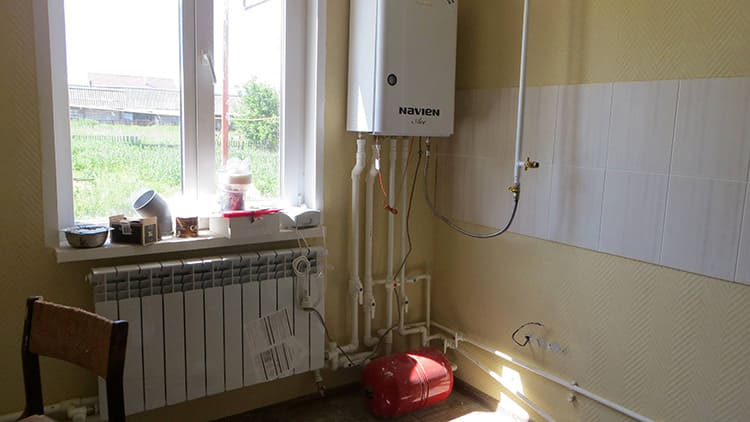

Основные правила расположение настенного котла Navien:

1. Котел устанавливается на капитальную стену из жаростойких материалов.
2. Промежуток от фронта котла до противоположной стены должен быть не менее 1.0 для того чтобы можно было обслуживать устройство.
3. Промежуток от котла до любого электроприбора должен быть не менее 0.6 м.
4. Промежуток между боковой поверхностью котла и стен должен быть не менее 0.2 м.
5. Промежуток между уровнем пола и нижней плоскостью котла должен быть не менее 0.8 м.
6. Агрегат должен иметь самостоятельную линию электропитания 220В/50Гц.
7. Корпус котла в обязательном порядке заземляют.
8. Помещение, в котором устанавливается газовый аппарат, должен иметь 3-х кратную часовую систему приточной вентиляции.

Виды

Существует два типа котлов Навьен:

• Напольные.
• Настенные.

Напольные конструкции массивнее, их проще устанавливать. Настенные образцы компактны, не заполняют собой помещение, гармонично вписываются в интерьер.

По функционалу и конструкции они мало отличаются друг от друга, представляя собой лишь разные варианты размещения.

По принципу действия различают следующие конструкции:

• Атмосферные. Это котлы с открытой горелкой. Нуждаются в активной вентиляции помещения, в котором находятся. Более дешевые по сравнению с другими моделями, имеют относительно низкий КПД, который частично компенсирован использованием медного теплообменника.
• Турбированные. Это конструкции с закрытой камерой сгорания. Процесс поддерживается подачей свежего воздуха (турбонаддувом), вследствие чего КПД установок заметно повышается и достигает 91,7%. Такая конструкция несколько дороже, но удобнее для эксплуатации в жилом доме, поэтому популярность турбированных котлов наиболее велика.
• Конденсационные. Эта категория установок имеет дополнительный теплообменник, использующий энергию пара из выводимого дыма. Дополнение позволяет получить еще около 30% тепловой энергии, что значительно повышает эффективность котлов. При этом, стоимость конденсационных агрегатов намного выше, что ограничивает спрос.

Кроме того, котлы различаются по типу дымохода.

Существуют:

• Коаксиальный тип. Использован популярный в Европе принцип «труба в трубе», где внешний контур обеспечивает подачу воздуха для турбонаддува, а внутренний является дымоходом. Технология удобна тем, что вывод трубы производится сквозь стену, не требуя сложных прохождений сквозь перекрытия или кровлю.
• Корейский (раздельный) дымоход. Подача воздуха и дымоход — две отдельные трубы. Часто дымоход подключают к общей дымовой трубе дома, а забор воздуха производят путем вывода трубопровода сквозь наружную стену.

Несмотря на присутствие различных вариантов конструкции, любой агрегат корейских производителей демонстрирует высокую работоспособность и качество.

Модельный ряд и их характеристики

В настоящее время представленная компания предлагает 3 вида настенных отопительных устройств:

• атмосферные;
• турбированные;
• конденсационные.

Атмосферные газовые котлы Navien

Атмосферные агрегаты, имеющие открытую камеру сгорания, представляет модификация Navien Atmo. Она предназначена для работы в жестких условиях с перепадами газового давления (в диапазоне 8 -17 мбар) и воды в трубопроводе (от 0.6 до 8 Бар). Мощность таких котлов колеблется в диапазоне от 13 до 24 кВт. Теплоноситель может нагреваться до 80°C, а ГВС до 60°C при выработке 10 л в минуту. Для вывода продуктов горения газовые котлы оснащают классическими дымоходами. Контур, работающий на обогрев, изготовлен из меди, теплообменник для подачи горячей воды – из нержавеющей стали.

…
Обратите внимание! В Россию и страны СНГ поставляют только двухконтурные агрегаты, как настенные, так и напольные. Управление газовым котлом с открытой камерой сгорания осуществляется с помощью дистанционного пульта

Также отопительные устройства Navien Atmo имеют защитную систему от замерзания теплоносителя. КПД котлов этой серии составляет 86%

Управление газовым котлом с открытой камерой сгорания осуществляется с помощью дистанционного пульта. Также отопительные устройства Navien Atmo имеют защитную систему от замерзания теплоносителя. КПД котлов этой серии составляет 86%.

Турбированные агрегаты Navien

Линейка устройств с закрытой камерой сгорания состоит их 3 серий:

• Prime включает устройства мощностью 13-35 кВт;
• Deluxe состоит из теплогенераторов от 13 до 40 кВт;
• Smart TOK включает модели на 13-35 кВт.

Воздух в закрытую камеру сгорания газового котла подается с улицы принудительно с помощью вентилятора через коаксиальную трубу. Дымоход такого типа имеет компактные габариты и устанавливается проще, чем классический. Благодаря такой системе подачи воздуха, агрегаты с закрытой камерой сгорания выдают высокий КПД=93%.

…

Газовые котлы Navien Deluxe способны выдержать перепады напряжения в электросети ±30 В от номинального 220 В. При этом агрегаты работают без остановок и сбоев, что существенно продлевает их срок службы. Они оснащены системой защиты от замерзания, которая работает следующим образом:

• при остывании теплоносителя до 6°C автоматически включается нагрев до момента, пока его температура не станет 20°C;
• если вода в отопительном контуре охлаждается до 9°C, запускается циркуляционный насос, который заставляет жидкость циркулировать в системе.

Обратите внимание! Газовые котлы, которые имеют в комплекте коаксиальную трубу, маркируют Deluxe Coaxial. Теплогенераторы линейки Prime отличаются наличием дополнительного погодозависимого модуля, управляющего работой котла в зависимости от погодных условий на улице

Максимальной автоматизацией обладает серия SmartTOK – данными котлами можно управлять с помощью мобильного приложения на смартфоне

Теплогенераторы линейки Prime отличаются наличием дополнительного погодозависимого модуля, управляющего работой котла в зависимости от погодных условий на улице. Максимальной автоматизацией обладает серия SmartTOK – данными котлами можно управлять с помощью мобильного приложения на смартфоне.

Конденсационные котлы

Конденсационные настенные газовые котлы Navien представлены серией NCN и NCB. Их КПД значительно выше за счет использования тепла из конденсата и составляет 99-108%. Теплообменники агрегатов выполнены из нержавеющей стали.

Комплектация конденсационных котлов аналогична турбированным, но контроллер имеет увеличенное число функций, например, возможность установки определенного климата в помещении на неделю вперед.

В серию Navien NCN входят 4 агрегата мощностью от 22 до 40 кВт, а в Navien NCB – 4 котла от 24 до 40 кВт.

В конденсационных котлах ГВС нагревается до 65°C, а теплоноситель – до 90°С. Представленные отопительные устройства могут выдержать давление воды до 10 Бар. Подача воздуха происходит как при помощи коаксиального, так и обычного дымохода. Но не стоит забывать, что во втором случае газовый котел будет забирать воздух из помещения и потребует устройства отдельной топочной.

Обратите внимание! Все запчасти для настенных газовых котлов navien производит только данная компания, в отличие от европейских теплогенераторов, у которых комплектующие имеют разных производителей.

Характеристики Навьен Ace

Атмосферные газовые котлы этого бренда могут функционировать, как на сжиженном, так и на природном газе. Navien Ace Atmo имеют КПД около 90%, а их тепловая мощность составляет порядка 24 кВт. Эти котлы могут отапливать помещение площадью 240 квадратных метров, а температура теплоносителя внутри отопительного контура может поддерживаться на отметке 80 градусов. Для контура ГВС максимальная температура составляет 60 градусов. Газовые агрегаты Navien Ace могут работать при экстремальном низком давлении природного газа, вплоть до 8 мбар.

Турбированные котлы Navien Ace имеют КПД 92% и обладают тепловой мощностью до 40 кВт. В максимальном режиме такой котел расходует 4,39 кубометра природного газа в час. Такая производительность позволяет турбированном котлу Navien Ace отапливать помещение площадью 400 квадратных метров.

Также эта компания наладила производство высокоэффективных конденсационных котлов, которые славятся своим высочайшим КПД и фантастической экономичностью. Конденсационные агрегаты также работают по принципу принудительного отведения продуктов сгорания из камеры.

Достоинства и недостатки Навьен Делюкс

На мировом рынке котлы реализуют более 30 лет. Они завоевали популярность благодаря надежности и функциональности. Высокий уровень безопасности газового оборудования обеспечивается несколькими системами защиты:

1. От замерзания системы теплоснабжения, при продолжительной остановке оборудования в холодное время года.
2. От разрушительных режимов работы электрической сети, при скачках напряжения.
3. От низких режимов работы газовой сети.
4. От аварийных режимов работы водопровода, при снижении напора теплоносителя до 0,1 бара.

Группа безопасности котла Навьен содержит первичные датчики по температуре и давлению, контрольный манометр и предохранительно-сбросной клапан от превышения давления в контуре теплоснабжения. Для защиты внутренних поверхностей нагрева воды от накипи установлен фильтр очистки воды от солей жесткости.

В электронную плату системы управления котлоагрегатом встроен чип SMPS, который защищает котельное оборудование от колебаний в сети +/- 30% от нормального напряжения 220В.

Устройство

Основным элементом конструкции котлов Navien Ace является первичный трубчатый теплообменник, соединенный с камерой сгорания.

В верхней части находится дымоход, соединенный или объединенный с трубопроводом подачи воздуха. В левой части корпуса расположен 8-литровый расширительный бак, под которым устанавливается трехходовой клапан и циркуляционный насос.

Он обеспечивает перемещение по системе теплоносителя и горячей воды. Проходя по теплообменнику, теплоноситель получает высокую температуру.

Затем с помощью трехходового крана производится подмешивание холодного потока, чтобы в результате получить желаемую температуру системы. После этого поток выводится из котла и направляется в отопительные приборы — радиаторы, конвекторы и т.п.
