Крыша каркасного дома

Теплоизоляция кровли каркасного дома своими руками

Нередки случаи, когда минеральная вата служит утеплителем не только для крыши, но и для потолка частного каркасного дома. Чаще всего это происходит тогда, когда пространство, расположенное под крышей, планируется использовать для проживания.

Технология укладки утеплителя почти не отличается от утепления потолочного пространства, за вычетом того, что поверх теплоизолятора обязательно нужно произвести монтаж гидроизоляции, которая поможет защитить утеплитель от негативного воздействия внешних факторов.

Ниже перечислены некоторые особенности, упрощающие самостоятельный процесс утепления:

1. Кровлю, как и потолок, гораздо удобнее закрывать утеплителем с наружной стороны, поскольку укладка минеральной ваты изнутри весьма не удобна физически. К тому же такой материал образует мелкую крошку или пыль в процессе установки, и нужно оберегать лицо и голову.
2. После того, как завершена установка стропильной системы, с нижней стороны нужно уложить слой пароизоляции. Поверх него уже можно будет произвести монтаж обшивки. Это может быть гипсокартон, доска, фанера.
3. Затем с наружной стороны производится укладка утеплителя в листах. Правила его укладки не будут отличаться от технологии утепления остальных частей дома.
4. Поверх слоя теплоизоляционного материала необходимо настелить гидроизоляционную мембрану. Контробрешетка, обрешетка и материал кровли будут монтироваться уже на мембранный слой.

СтолешницыСтолешницы для кухни: плюсы и минусы

Монтаж кровли

Каждый вид кровли имеет свои особенности при установке. Легче всего монтировать односкатную и плоскую кровли. Но в наших широтах чаще всего используют двухскатную крышу в каркасном доме. Ниже рассмотрим более подробно особенности ее монтажа.

После того, как определились с видом крыши, возвели каркас стен, стоит заняться непосредственно кровлей. Он состоит из таких этапов:

• монтаж каркаса стропильной системы;
• укладка утеплителя, паро- и гидроизоляционных материалов;
• обрешетка ;
• укладка кровельного материала.

Удобнее всего монтировать плоскую и односкатную крышу Источник iw.dikidaycare.com

Размеры и комплектация дверей

Монтажные работы с участием специалиста обойдутся не дешево, поэтому лучше освоить процесс самостоятельно. Дверные конструкции с коробом могут быть в виде складного варианта, раздвижного или распашного. Последние модели считаются самыми востребованными. Обусловлено это тем, что механизм двери прост и подходит для межкомнатных проемов в небольших помещениях. Дверь также бывает лево- и правосторонней, а некоторые производители выпускают изделия не с одной, а сразу с двумя створками. Стоит учитывать также размеры двери, особенно во время покупки. Популярные размеры:

Одностворчатая межкомнатная дверь/мм	Двустворчатая межкомнатная дверь/мм
710	1340
810	1540
910	1840
1010

Стандартная высота дверного проема может варьироваться от 2055 до 2060 мм. В комплекте производитель помимо двери и коробки должен предоставить покупателю наличники и дополнительную фурнитуру для монтажа:

• Петли;
• Ручку;
• Поворотный запор;
• Встраиваемый механизм замка.

Фундамент: как выбрать

Нагрузка от каркасного дома сравнительно небольшая, поэтому подходят различные типы фундаментов:

• свайный или столбчатый;
• ленточный малого или глубокого заложения;
• плита.

Выбор основания зависит от многих факторов, но основной из них — характеристики грунта на участке:

• механический состав;
• уровень грунтовых вод;
• несущая способность.

Помимо этого может предусматриваться цокольный этаж или подвал. Чтобы выбрать какой-либо вариант, должно быть обоснование в виде результата инженерных изысканий и проектной документации.

Свайный (столбчатый)

Это самый недорогой и быстровозводимый фундамент. Он очень часто используется при строительстве каркасных домов. Представляет собой погруженные в землю отдельно стоящие анкеры, соединенные по оголовкам горизонтальной балкой — ростверком.

Сваи монтируются различными способами:

• ввинчиванием;
• забивкой;
• заливкой бетона в скважину;
• кладкой из блоков, кирпича.

Свайные основания используются на любых почвах. На слабых и сильносжимаемых грунтах это практически единственный вариант.

Для определения количества и сечения свай производится расчет с учетом нагрузки и особенностей проекта. Опоры устанавливаются с шагом не более 3 м.

Точки размещения опор:

• по углам здания;
• под пересечениями стен и перегородок;
• в местах расположения тяжелого оборудования и конструкций — печей, каминов, колонн и т.д.;
• между несущими стенами при больших пролетах.

При устройстве свайных фундаментов не требуется рыть котлован или выравнивать площадку. Достаточно удалить верхний плодородный слой почвы.

Монтируются опоры механическими установками или вручную. Винтовые и забивные свайные фундаменты сразу готовы к дальнейшей нагрузке, а вот для буронабивных требуется время для затвердевания бетона и набора прочности.

Ленточный

При устройстве фундамента-ленты под каркасный дом заглублять подошву ниже уровня промерзания нерационально, если это не предусмотрено проектом. Обычно применяются малозаглубленные основания с глубиной заложения 30-50 см. Это позволяет снизить объем земляных работ, трудоемкость и расход материалов, а несущей способности конструкции вполне достаточно для восприятия нагрузки от легкого каркасного строения.

При мелкой закладке фундамента неизбежно возникает морозное пучение, особенно на глинистых и водонасыщенных грунтах. Рекомендуется проложить прифундаментный дренаж, сделать утепленную отмостку и обеспечить водоотведение при дождях. Эти мероприятия предупреждают переувлажнение грунта, снижают его сезонные подвижки.

Технология устройства мелкозаглубленного ленточного основания:

1. Выкопать траншею глубиной 50-70 см.
2. Засыпать щебень и песок на высоту 20 см, уплотнить. Это дополнительный дренаж.
3. Установить опалубку из досок, фанеры.
4. Уложить гидроизоляцию для защиты от раннего обезвоживания бетона, а впоследствии от увлажнения поверхностными водами.
5. Смонтировать арматурные каркасы.
6. Залить бетон марки не ниже М 300.

Хорошими характеристиками обладает свайно-ростверковый фундамент, где между отдельными заглубленными опорами устраивается малозаглубленная ж/б лента. Он объединяет преимущества обеих конструкций, равномерно распределяет нагрузку на грунт и противостоит силам пучения.

Плитный

Этот тип фундаментов применяется чаще всего в каркасном строительстве виде утепленной шведской плиты УШП. Многослойная конструкция достаточно трудоемкая и материалоемкая, но при ее устройстве проделывается большой объем работ.

Фундамент-плита позволяет уже на начальном этапе получить:

• хорошее утепление для снижения теплопотерь;
• готовый под отделку пол первого этажа;
• выполненную разводка всех инженерных коммуникаций.

Плитное основание заглубляют не более чем на 40-50 см. Его называют «плавающим», поскольку при сезонном пучении грунта оно может свободно перемещаться.

Водоотведение из-под подошвы фундамента обеспечивается толстой щебеночно-песчаной подушкой. Ее тщательно уплотняют и выравнивают. На этом этапе проводится закладка трасс для коммуникаций и установка гильз для вывода их наружу. По подушке заливается бетон толщиной 10-20 см. Предварительно конструкция армируется сетками в 2 слоя. Опалубку можно снимать через 72 часа, а к дальнейшему строительству приступать спустя 5-7 дней.

Плитный фундамент обладает высокой тепловой инерцией и долго сохраняет накопленную энергию

Для каркасных домов это важно, поскольку их стены хотя и обладают низкой теплопроводностью, но тепло не аккумулируют

Выбор по жесткости и высоте гофры

Крыша без единого гвоздя

Курицы врубались в несколько боковых слегов. Сами курицы вырубались из еловых стволов, крюк получался из корневой системы. На курицах держался поток – выдолбленное бревно, в которое упирался дощатый настил – тёс кровли. Верхняя часть тёса свободно укладывалась на коньковую балку таким образом, чтобы при усадке верхние концы теснин могли свободно сходиться. Для этого оставляли место при укладке. Коньковая балка (кнес) обтёсывался с двух сторон, чтобы теснины плотнее прилегали.

Если оставить 10 см для подъёма теснин по кнесу, то этого хватит с лихвой, потому что при усадке будет опускаться и курица, а значит и теснины лежащие на слегах. Сверху теснины придавливали к коньковой балке охлупнем – тяжёлым выдолбленным бревном. Таким образом тёснины закреплялись и в верху крыши и на отвесах.

Кончено, дотошно следовать древней технологии сейчас никто не заставляет, где уместно, можно использовать гвозди, саморезы и т.п. Главное уловить принцип. А в чём он?

Вот в чём:

Таким же образом можно крепить сегодня сплошную обрешётку на слеговой крыше. Если нет желания возиться с курицами (хотя это не труднее, чем со стропильной системой), то можно упирать доски в выдолбленную в верхнем венце ложбину. Причём можно наоборот – крепить доски на коньковой балке, чтобы они потом опустились в ложбину в верхнем венце. Именно таким образом действуют при устройстве тёплой крыши по «норвежской» технологии, о которой я вкратце скажу ниже.

Коротко о главном

Продукция под брендом Изоспан изготавливается из полипропилена. Мембрана может быть представлена разным количеством слоёв, в том числе, с металлизированным лавсаном.

Применяют различные виды плёнок марки Изоспан для защиты конструкций от воздействия внешних или внутренних явлений: ветер, влага, пар.

Укладка полотен производится в соответствии с инструкциями от производителя

Важно соблюдать направление гладкой и шероховатой поверхности, расположение кромок внахлёст или встык, герметизацию швов.


Особенности окон

Окна из ПВХ (поливинилхлорида) имеют возможность регулировки затворных элементов и петель при эксплуатации, которая должна проводиться в обязательном порядке независимо от качества продукции

Каждый сезон важно оценивать состояние фурнитуры, открытие и закрытие створки на вероятность заклинивания. Это позволит сэкономить средства на капитальном ремонте в случае поломки, а также обеспечить хорошую функциональность и долговечность изделия

Можно проводить регулировку пластиковых окон самостоятельно без привлечения специалистов, однако потребуются соответствующие инструменты.

При пользовании окном зачастую возникают проблемы с элементами фурнитуры или прокладками с возникновением сквозняков в помещении. В некоторых случаях можно обойтись манипуляциями с петлями или затворными механизмами, но иногда требуется полная замена приспособлений

Важно понимать, зачем проводить регулировку металлопластиковых окон в домашних условиях

Примеры проектов

Выбирая проект будущего дома, полезно обратить внимание не только на его архитектуру, размеры, но и на характер крыши, материал перекрытий, устройство кровли и возможность использования ее как дополнение к общей площади дома

Видео описание

Несколько примеров проектов на видео:

Двухэтажный дом в стиле Hi-Tech

Проект дома хай-тек модерн с плоской кровлей с теплыми стенами из газобетона и керамических блоков. Двухэтажный, среднего размера (до 150 м²), рассчитан на обустройство эксплуатируемой плоской крыши.

Дом средней ценовой категории, компактен, достаточно легкой конструкции, удобен для проживания семьи с одним, двумя детьми.

Ступенчатая конфигурация позволила разделить верхнее пространство, где одна часть крыши используется для размещения технологического оборудования.

Интересно выполнен дизайн фасада, сочетающий гладкие стены и фактурную отделку.

Внешний вид проектаИсточник lagrans.com

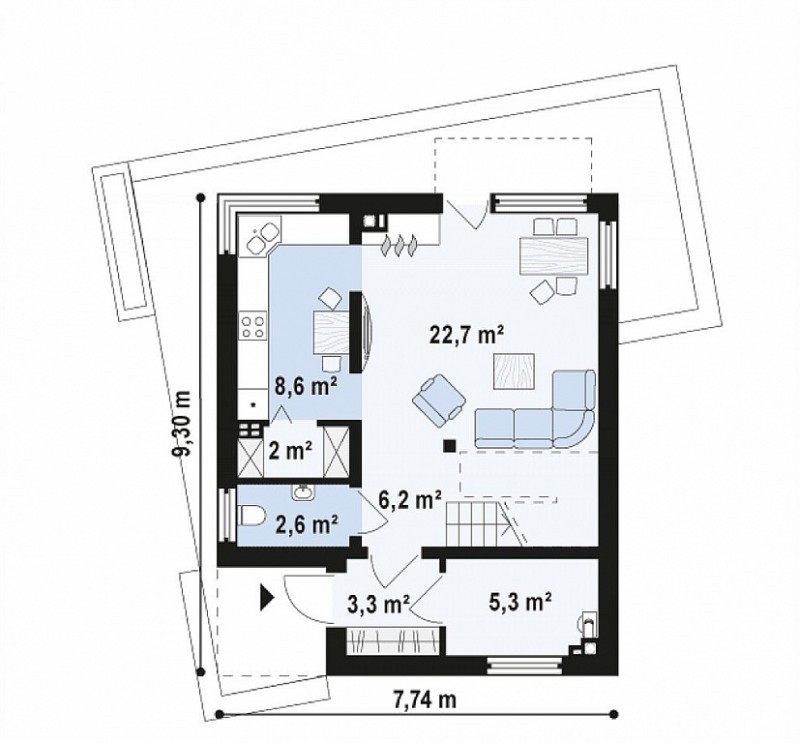

Планировка комнат первого и второго этажаИсточник mainavi.ru

Одноэтажный дом

Небольшая семья со средним достатком удобно разместится в современном одноэтажном компактном домике, крыша которого служит дополнением к общей площади. Панорамные окна, большая кухня, ориентирование жилых помещений на юг, юго-запад поддерживают тепло и уют дома.

Небольшой наклон крыши обеспечивает сток дождевой и талой воды и не мешает безопасно передвигаться по крыше. Расчетная площадь 86 м² увеличивается за счет эксплуатируемой крыши. Монолитное перекрытие и ПВХ мембрана крыши гарантируют длительный срок эксплуатации дома. Плоская крыша подчеркивает объемы помещения, придает всему строению современный вид.

Фото проекта современного дома с плоской крышейИсточник pinterest.com

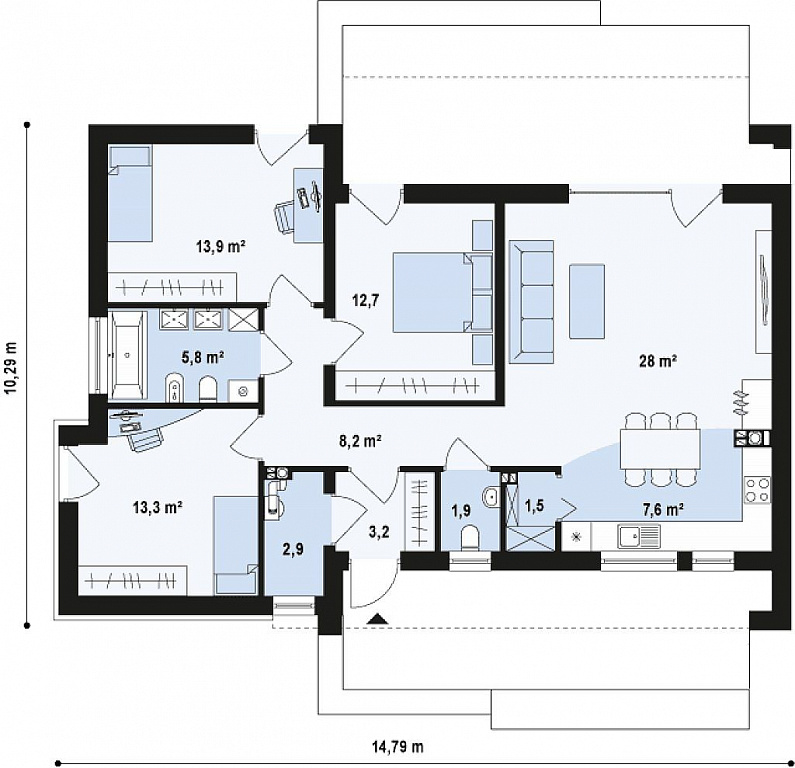

Планировка расположения комнатИсточник dom4m.ru

Большой двухэтажный дом

Дом для большой семьи соответствует представлениям о современном строительстве. Хорошая тепло- и гидроизоляция крыши позволяет обустроить дополнительные места для отдыха или тренировок. Стены из газобетона и монолитные перекрытия сохраняют тепло в помещениях.

Несмотря на значительную площадь здания (более 300 м²), благодаря плоской крыше оно выглядит легким и аккуратнымИсточник assz.ru

Планировка первого этажаИсточник domo.com.pl

Планировка второго этажаИсточник interistroy.ru

Дом кубической формы

Квадратный дом с плоской крышей в стиле кубизма для семьи с двумя детьми выглядит стильно за счет отсутствия высокой шатровой крыши.

Аккуратный, объемный, с угловым остеклением двухэтажный дом прочно стоит на участке, притягивая к себе внимание. Дом интересен со всех сторон, при этом крыша служит его продолжением, подчеркивая кубический архитектурный стиль

Строить такой дом предлагается из сэндвич-панелей, которые обеспечивают достаточную теплоизоляцию и прочность конструкции.

Кубический двухэтажный домИсточник rosstroycom.ru

Планировка первого этажаИсточник doma-omsk.ru

Планировка второго этажаИсточник rosstroycom.ru

Деревянный двухэтажный дом

Далеко не все предпочитают при строительстве использовать исключительно современные материалы, предпочитая проверенную временем классику. Деревянный дом с плоской крышей не просто правильное решение с точки зрения экологичности постройки – это еще и просто очень красивая конструкция.

Необыкновенно красивый деревянный дом современной планировкиИсточник yandex.kz

Такой кухне будет рада любая хозяйкаИсточник fireswirl.co

Все проекты домов с плоской крышей это примеры красоты, лаконичности и эффективного использования пространства современных построек. Если в первую очередь важны эти аспекты, то такие дома будут правильным выбором. Главное при их строительстве – выбрать застройщика, который будет точно соблюдать предписанную проектом технологию.

Начало работ

Работы над кровлей начинаются с устройства мауэрлата своими руками. Мауэрлат в каркасном строительстве часто заменяется на брус внешней обвязки, то есть брус, соединяющий все четыре стены дома в одну конструкцию. В качестве мауэрлата или верхней обвязки используется брус 100х150 или 150х150 мм. Подробнее об устройстве бруса верхней обвязки читаем здесь.

Когда эти работы выполнены, можно начинать выводить фронтон и приступать к устройству стропильной системы. Все работы могут выполняться своими руками, это не так сложно, однако один-два помощника вам все-таки потребуется.

Конструкция крыши

Вся обработка стропильных балок перед сборкой и установкой производится на земле. Желательно выбрать ровную площадку, на которой можно гораздо легче обрезать брус в нужный размер, сделать выпилы или пазы, просверлить крепежные отверстия. Когда элемент готов, его можно поднимать наверх и приступать к фиксации.

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

• традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
• методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
• из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
• по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
• по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
4. Монтаж промежуточных элементов.
5. Соединение опор брусом верхней обвязки.
6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

• для наружных стен — 150х50 мм, 200х50 мм;
• для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

• элементы монтируют с наклоном 40°-60°;
• толщина укосин — не более 1/4 от высоты сечения стойки;
• крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
• укосины врезают заподлицо со стойками, обвязками и перемычками;
• на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
• к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Шаг 1: Фундамент под каркасный дом

Выбор фундамента — это отдельная сложная и объемная тема. Учитывается геологическая картина на участке, высота расположения подземных вод, вес здания и сезонность проживания в нем, регион, в котором происходит строительство, снеговые и ветровые нагрузки. Но в общем и целом, под каркасники делают чаще всего свайный, свайно-ростверковый или ленточный фундаменты.

Какой дом Вам нравится больше?
Дом из бруса 15.75%

Кирпичный дом 8.45%

Бревенчатый дом 6.33%

Дом из газобетонных блоков 18.31%

Каркасный дом 33.94%

Дом из пеноблоков 17.21%
Проголосовало: 1644

В нашей стране пальма первенства при каркасном домостроении своими руками принадлежит свайно-ростверковому фундаменту. Он быстро строится, требует небольших материальных вложений, правильно рассчитанный и построенный, он надежен. Сочетая в себе преимущества и свайного и ленточного, он равномерно передает нагрузку всем опорам.
Более надежными при строительстве свайного или свайно-ростверкового фундамента являются сваи ТИСЭ. За счет расширенной пятки они имеют большую несущую способность и лучше сопротивляются силам пучения.

Бурить скважины под сваи можно ручным буром или моторизованным. В качестве опабулки используют свернутый в трубы нужного диаметра рубероид (должно быть навернуто не менее трех слоев), закрепленный при помощи скотча. Другие варианты — асбестоцементные или ПВХ трубы подходящего диаметра. Внутрь свай устанавливают три-четыре прута арматуры, связанных между собой в виде треугольника или квадрата. Пруты арматуры нарезаются так, чтобы над поверхностью сваи торчало не менее 0,7-0,8 метра. Заливается все бетоном марки не ниже М25 (о марках бетона читайте тут).

К ленте фундамента впоследствии будет крепиться обвязочный брус. Для его монтажа в ленте закрепляются шпильки. Устанавливаются они с шагом 1-2 метра. От каждого угла в обе стороны отступают по 30 см. Тут шпильки обязательны, остальные в зависимости от габаритов дома, но не реже чем через 2 метра. Учтите, что именно шпильки связывают каркас дома с фундаментом. Потому лучше поставить чаще. И еще: какой бы короткой не была стена, шпилек должно быть не меньше двух.

Когда все готово, заливается бетон.

После заливки бетона, чтобы он не сох, а набирал крепости, его лучше укрыть полиэтиленом (смотрите на фото). Если температура после заливки фундамента держится в пределах +20°C, примерно через 3-5 дней можно продолжать строительство. За это время при таких условиях бетон наберет более 50% своей прочности. С ним можно работать свободно. При понижении температуры срок значительно возрастает. Так при +17°C ждать нужно уже около 10 дней.

Части конструкции двускатных крыш

Посмотрим на элементы наслонной крыши. В данной конструкции больше элементов, чем у висячей крыши и отчасти названия элементов повторяются:

• Мауэрлат. Это опорный элемент стропильной системы. Обычно мауэрлатом служит балочная обвязка каркаса.
• Стропильная нога. Это доски образующие покатые плоскости крыши. Опорные элементы, упирающиеся в мауэрлат. Вверху образуют конёк крыши, соединяясь на прогоне конька.
• Ригели. Это доски, возможно балки, которые связывают верх ферм для усиления.
• Прогоны. Связующие элементы каркаса крыши. Связывают фермы между собой. Обязателен коньковый прогон, связывающий фермы на стыке стропильных ног.
• Затяжки. Тоже связующие элементы, связывающие стропильные ноги одной фермы на мауэрлате.
• Стойки. Опорные элементы, поддерживающие стропильные ноги ферм.
• Лежень. Специальная опорная балка, в которую упираются стойки конструкции;
• Обрешетка. Доски, связывающие стропила с внешней стороны скатной плоскости. Служат основой для закрепления кровельного материала.

Нижняя обвязка дома

Если вы собрались строить каркасный дом своими руками, без нижней обвязки не обойтись. Она объединяет все элементы фундамента, если он столбчатый или свайно-винтовой,соединяет основание дома с его стенами, служит опорой для укладки пола.

Для устройства нижней обвязки используют брус 150х200 мм или связку из поставленных на торец досок. Пиломатериалы должны быть предварительно обработаны антисептиком и антипиреном.

На фундаменте их фиксируют с помощью анкерных болтов с широкой гайкой. Соединение брусьев между собой выполняют с помощью панелей или “в полдерева”, “в лапу”, дополнительно укрепляя их гвоздями, стальными уголками.

Монтаж крыши

Монтаж крыши рассмотрим на примере дома с габаритными параметрами 6х8 метров, двускатной крышей с уклоном в 45 градусов, где в качестве кровельного покрытия использован битумный шифер. В конструкции предусмотрен мансардный этаж с высотой стен 1,1-1,6 метров.

В качестве стропильной системы будем использовать две наклонные стропильные ноги, соединённые ригелем для обеспечения жесткости. Его ещё называют затяжкой, перемычкой, поперечиной и т. д.

Элементы крыши каркасного дома

Наличие мансардного этажа предполагает утепление крыши. Поэтому в качестве сечения стропил выберем параметры 15х5 см.  А толщину утеплителя возьмем 15 см (по расчету для Москвы — 138 мм).

Далее необходимо определиться с длиной стропил. Это можно сделать, произведя расчёты. Прежде всего, необходимо определиться с углом наклона. Если вы ещё не знаете, какой наклон выбрать, следуйте инструкции ниже

Две рейки длиной 6 метров нужно сбить с помощью гвоздей в виде буквы «Л». Это наглядно покажет, как будет выглядеть стропильная ферма. Работы проводятся на земле. После этого стоит подготовить пробный ригель. Он представляет из себя длинную рейку, которую прикладывают к стропилам, чтобы отмерить его длину.

После этого поднимаем получившуюся ферму на крышу и опираем на брус верхней обвязки. Далее методом подбора определяемся с углом наклона и, соответственно, с длиной стропил. При определении этого параметра необходимо учитывать, что свес стропил относительно стены должен быть на величину 30-55 см.

Свес кровли

При таком способе подбора длины стропил необходимо учесть, что итоговая высота будет на 5 см. ниже из-за установки на мауэрлат. Чтобы произвести такую установку, в бруске мауэрлата вырезают прямоугольник 5х5-5х6 см. для стропил сечением 15х5 см. А при примерке стропил необходимо разметить, где будет происходить опирание и провести вертикаль. Таким образом, мы обозначим одну сторону треугольника, а вторую размечаем на земле под углом 90 градусов.

Крепление стропил к мауэрлату

Шаг стропил определяется в зависимости от сечения стропил и ската крыши. Для рассматриваемого примера лучше всего подойдёт шаг в 70-80 см.

Следующий этап — подготовка нужного количества стропильных ног. Для этого используем уже размеченную стропильную ферму. Эти работы стоит проводить на земле. Каждую следующую стропильную ногу отмечаем по первому образцу, чтобы не допустить накапливания ошибок.

Затем приступаем к креплениям ригелей. Наилучшее место для их размещения — максимально низко. Ригель необходим, чтобы воспринимать распор, при этом, чем он ниже, тем лучше работает.

В условиях наличия мансардного этажа наилучшая высота крепления ригелей – 2,25 — 2,35 метра. Это позволит разместить дверные проёмы высотой 2,1 метра. При уменьшении высоты проёмов можно располагать ригели ниже. Но при этом и высота помещений будет, соответственно, ниже. Чтобы высоту помещений сделать равной 2,5 метра, что считается наиболее удобным параметром, ригели делают на идентичной высоте 2,5 метра.

Ригели для обеспечения жёсткости крыши

Наличие контробрешётки позволит обеспечить зазор на вентиляцию в кровле. Их должно быть два — нижний и верхний вентзазор, высотой 2-4 см. каждый. Это делается независимо от того, утеплённая ли кровля.

Нижний вентзазор делают под слоем гидроизоляции, а верхний — над. Они позволяют обеспечивать выветривание конденсата и препятствуют скапливанию воды. Наличие обоих вентзазоров будет условием того, что деревянные элементы не покроются плесенью или грибком.

Контробрешётку крепят на стропила вдоль. Шаг для них выбирают в соответствии с шагом стропил. Сечение досок для этих целей подойдёт 2х5 см.

Скат крыши: схема

Далее производим крепление обрешётки. Размер сечения и шага будет зависит от выбранного материала для кровли. По условию нашего примера, это битумный шифер. Поэтому выбираем необрезные доски для обрешётки сечением 4х5 см. А монтировать их будем с шагом 35 см.

Длину обрешётки выбираем с учётом наличия свеса за крайнюю стропильную ногу в 20-50 см. Его можно приравнять к свесу стропил.

Выбор кровельного материала

Согласно пошаговой инструкции строительства каркасного дома своими руками, на заключительном этапе строительства конструкции проводятся работы по отделке кровли. На рынке представлен огромный ассортимент кровельных материалов, выбор зависит от потребностей и финансовых возможностей, однако мы советуем соблюдать следующие правила:

• Материал отделки должен подходить кровле по конфигурации.
• Учитывайте особенности климата в регионе, где ведется строительство. Если там, где вы живете, часто идет град, не стоит отдавать предпочтение материалам, которые после первых осадков придут в негодность.
• Срок службы кровельного материала должен быть приближен к сроку службы самой кровли.
• Материал должен отвечать эстетическим потребностям и финансовым возможностям. Если вы новичок, не стоит выбирать кровельный материал, который сложно укладывать. Хотите красивую крышу на каркасном доме – просто привлеките профессионалов.

Элементы крыши

К элементам крыши относят: стропильную систему двухскатной крыши, кровельное покрытие и материалы, используемые для монтажа.

Свесы двухскатной крыши.

Как уже говорилось выше, основа любой крыши вне зависимости от выбранного вида представлена стропильной конструкцией. Сам каркас представлен набором ферм, которые соединены между собой обрешеткой и коньковым прогоном. Часто используют уже готовый фермы, которые устанавливаются непосредственно во время работ над крышей каркасного дома.

Каркасные дома под крышу из двух скатов включают в себя следующие элементы конструкции:

1. Основание стропильной конструкции, которое выполнено обвязкой балок – маэрлат.
2. Ноги стропил – опорные конструкции, укрепляемые на мауэрлате и на коньковом прогоне.
3. Для общего усиления всей конструкции крыши каркасного дома используется горизонтальная балка, с помощью которой скрепляется верхняя часть стропил – ветровой ригель.
4. Продольные балки для соединения всех стропил между собой.
5. Обрешетка – специальная основа из сухой доски, на которую в дальнейшем осуществляется монтаж кровельного материала.

Каркасный дом от фундамента до крыши не обязательно строить самостоятельно, сейчас некоторые компании изготавливают элементы конструкции промышленным методом, покупателю остается лишь собрать все элементы по типу конструктора непосредственно на участке.

Особенности монтажа кровли

Проще всего своими руками сделать односкатную кровлю, другие варианты потребуют знаний и опыта.

Строительство крыши включает этапы:

• Монтаж стропильной системы.
• Установка материала для утепления, пароизоляции и гидроизоляции.
• Обрешетка и контробрешетка.
• Монтаж кровельного материала.

Устройство стропильной системы

Стропильная система крыши каркасного дома должна быть грамотно рассчитана. Для этого анализу подвергается сечение, шаг и непосредственно сама длина. Строители отмечают, что в первую очередь прочность конструкции зависит от следующих параметров:

• Длина стропильной ноги и ее шаг.
• Углом наклона ската. Следует отметить, что чем он меньше, тем меньше нагрузка на поверхность.
• Климатические условия региона.
• Масса материала для кровли.

Сечение можно подобрать по специальным строительным таблицам или выполнить все расчеты своими руками.

Монтаж стропильной системы

Крыша каркасного дома прослужит долго в том случае, если правильно и прочно зафиксировать потолочные балки. Для этого рекомендуется использовать брус с сечением 50 на 150 (200) мм.

На первом этапе потребуется создать особый шаблон стропильных ног. Для этого все манипуляции следует совершать по схеме:

1. Взять две доски и расположить их по отношению друг к другу под прямым углом. Для прочной фиксации допускается использовать обычные гвозди.
2. Полученный элемент дополнительно закрепить на одном крае мауэрлата.
3. Посредством перемещения досок выставить угол, который в дальнейшем будет использоваться в качестве ската.
4. От края стены отступить не менее 40 сантиметров. Полученное пространство будет использоваться для водяного стока.
5. После получения необходимого угла надежно зафиксировать балку. Строители советуют отмечать линию среза простым карандашом.

После приготовления нескольких шаблонов потребуется соединить между собой две пары стропил. Закрепление производится по обе стороны. При необходимости в дальнейшем могут быть также отдельно наращены ноги.

Для состыковки вполне подойдут обычные толстые болты. Такой вариант в несколько раз безопаснее, особенно если провести сравнение с креплением гвоздями. Между двумя соседними ногами дополнительно потребуется установить поперечный вариант крепления.

Далее нужно поднимать стропила на крышу. Операция проводится с целью дальнейшего закрепления на балках. Для обеспечения высокой прочности дополнительно потребуется внизу разместить упорный брусок.

Односкатный каркасный дом будет защищен от непогоды в том случае, если все элементы кровли правильно установить. Для этого между боковыми стропилами натягивают веревку. Она будет служить маяком и ориентиром, по которому проверяется уровень. Закрепление дальнейших элементов производится на расстоянии 60 или 80 сантиментов. Такой шаг рекомендуется соблюдать постоянно.

Предварительно делаются расчеты, необходимые для определения количества стропил. Между отдельными элементами стропильной фермы потребуется прибить две доски. Они обеспечат необходимую фиксацию. Для дополнительной защиты от атмосферных осадков следует установить диффузную мембрану.

Размер и шаг обрешетки можно рассчитать самостоятельно, используя формулы. При этом следует учесть в обязательном порядке уклон и особенности конкретного материала. Для возведения обрешетки допускается выбрать брус, сечение которого составляет от 40 до 50 мм.

Укладка кровельного материала

На первом этапе монтируется карнизная планка. Для этого целесообразно использовать саморезы. Только после этого допускается поднимать на крышу металлочерепицу. Она также закрепляется на карнизной планке при помощи саморезов.

Бывают ситуации, когда одного листа не хватает. В таком случае целесообразно нарастить длину. Для этого закрепление делают внахлест. По такой технологии укладывается весь материал.

Подробно и доступно о монтаже кровли рассказано в видео.

Инструменты

Перед началом строительства необходимо подготовить инструменты и строительные материалы, чтобы крыша одноэтажного каркасного дома получилась действительно качественной. Представленный список может варьироваться в зависимости от планировки вашего дома.

Инструменты для монтажа крыши.

• Набор измерительных инструментов (линейка, угольник Свенсона, штангенциркуль);
• Универсальные инструменты (молотки, компрессоры, краскопульты);
• Режущие инструменты;
• Инструменты для работы со стропилами;
• Гвозди;
• Набор древесины;
• Перфоратор;
• Кровельный материал;
• Утеплитель;
• Гидроизоляционный материал;
• Герметики разного вида.
