Маркировка проводников

Общие сведения

Маркировка проводов и кабелей, а также шнуров по ГОСТу одинаковая для всех, а потому есть смысл первоначально разобраться с буквенным шифром, после чего перейти к цифровому обозначению.

Первая буква в маркировке обозначает материал, из которого выполнены жилы, например, при наличии алюминиевых жил на проводнике будет написана буква «А».

Вторая буква указывает на материал оболочки кабеля или тип провода. Во втором случае расшифровка будет следующая:

• П (У) или Ш – установочный;
• П – плоский;
• МГ – монтажный с гибкой жилой;
• К – контрольный;
• М – монтажный.

Третья буква говорит о материале, используемом для изоляции жил: «Г» — изоляция с гибкой жилой; «ВР» или «В» — поливинилхлоридная; «Т» — изоляция с несущим тросом; «Р» — резиновая; «Э» — экранизированная; «НР» иди «Н» — найритовая (с использованием несгораемой резины); «С» — стекловолокно; «П» — полиэтиленовая; «О» — оплетка из полиамидного шелка; «К» — капроновая; «Ш» — полиамидный шелк; «Ф» — фальцоновая или, как ее еще называют, металлическая; «Л» — лакированная; «МЭ» — эмалированная.

Последняя буква указывает на особенность конструкции в кабеле. К примеру, буква «О» говорит дополнительной защите оплеткой; «А» — асфальтированное изделие; «Т» — используется для установки в трубах; «Б» — бронированный лентами; «К» — круглой проволокой; «Г» — гибкий, если провод, и без защитного покрова, в случае с кабелем.

Цифровое обозначение

В маркировке кабелей и проводов первая цифра всегда говорит о числе жил, при этом, если перед буквенным обозначением нет никакой цифры, значит данный проводник одножильный.

Вторая цифра указывает на площадь поперечного сечения (в мм2).

Третья показывает номинальное напряжение в сети.

Что касается шнуров, то тут маркировка обозначается простой буквой «Ш».

Маркировка кабеля СИП

Самонесущий изолированный провод используют в сетях 0,4, 1, 6-35 кВт и применяют при:

1. монтаже линейных ответвлений;
2. строительстве магистралей;
3. сооружении вводов в жилые и административные здания.

Виды/обозначение

СИП-1	Четырехпроводной кабель из алюминия или сплава алюминиевого, светостойким полиэтиленом покрыты три жилы, четвертая без оплетки со стальным сердечником, играет роль несущей и нейтральной
СИП-2	Жилы все изолированные, в том числе и несущая
СИП-3	Одножильный сталеалюминиевый кабель, оболочка из сшитого светостабилизированного п/э
СИП-4	Все четыре жилы изолированы светостабилизированным термопластичным п/э, несущая отдельная жила отсутствует
СИП-5	Количество жил две и более, отсутствует отдельная несущая жила, остальные покрыты оболочкой из сшитого п/э

Марки алюминиевых проводов

Алюминиевые провода маркируются буквой А и изготавливаются в
соответствии с ГОСТ 839-80*Е. Выпускают следующих марок: АПВ, АППВ, АППР, АПР, АПРН.

Сталеалюминиевый провод состоит из одной стальной проволоки и шести алюминиевых проволок. Выпускают следующих марок: АС, АСКС, АСК, АСКП.

В качестве бронированного алюминиевого кабеля, прокладываемого в земле, выступает АВБбШв.

ВАЖНО! При выборе проводов и силовых кабелей важными критериями являются материал изготовления и сечение проводов. Расчетные данные необходимы при определении сечения проводов, например, для 6 кВт и рабочем напряжении 380 В. Алюминиевые провода могут быть как без изоляции, так и с эмалевой изоляцией (марки — ПЭЭА-155, ПЭВА, ПЭЭА-130), предназначенных для изготовления обмоток электромашин, аппаратов и приборов

Алюминиевые провода могут быть как без изоляции, так и с эмалевой изоляцией (марки — ПЭЭА-155, ПЭВА, ПЭЭА-130), предназначенных для изготовления обмоток электромашин, аппаратов и приборов.

Маркировка медных проводов

Виды/применение

Плоской формы, двух или трехжильные, жила монолитная, двойная изоляция

Прокладывается под штукатурку

Круглые, трехжильные, тройная изоляция, жила монолитная

В стяжке, в трубах на поверхности и под землей

Круглые, пятижильные, тройная изоляция, жила монолитная

Круглые, трех и пятижильные, двойная изоляция, жила составная

При монтаже гипсокартона из-за свей гибкости

Отсутствие в маркировке буквы А означает, что провод сделан из меди (ВВГ).

Маркировка кабеля витая пара – ТР, UTP, FFTP. На сегодня используется семь категорий витой пары, различие которых состоит в полосе пропускания кабеля. Их обозначение — cat. 1, cat. 2, cat. 3, cat. 4, cat. 5е, cat. 6, cat. 6а, cat. 7, cat. 7а.

Медный провод неизолированный марки М структурирован из одной или нескольких скрученных между собой проволок. Основное предназначение – передача электроэнергии по воздушным путям, в атмосферных условиях II и III типов. Само обозначение М свидетельствует о материале, из которого изготовлен провод.

Виды/маркировка

Омедненный стальной проводник	CCS
Омедненный с алюминиевым сердечником	CCA

Типы сетевых кабелей

Типы кабелей локальных сетей	Маркировка сетевых кабелей
Незащищенная экранированная витая пара	U/STP
Защищенная витая пара	UTP или FFTP
Коаксиальный	DOCSIS
Волоконно-оптический	Loose Tube

Маркировка резинового кабеля

Провода и кабели маркируются буквами, 3 из которых обозначает материал изоляции жил.

Обозначения

Р	Резиновая
НР	Негорючая резина
ПРС	Провод гибкий, с жилами скрученными медными, резиновой изоляцией, в резиновой оболочке
ГК	Обозначение греющего кабеля

Маркировка контрольных кабелей

Виды/маркировка

С сечением жил 1; 1,5; 2,5; 4 мм2	КВВГ
В пучке – 4, 5, 7, 10, 12, 14, 19, 27, 37 жил	КВВГЭ
	КВВГнг
	КВВГнг-LS
	КВБбШв
	АКВВГ, АКВВГЭ, АКВВГнг, АКВВГнг- LS, АКВБбШв – с алюминиевыми токопроводящими жилами
ПКЛС	Межконтинентальные подводные кабельные линии связи

Для сохранности и доставки кабелей используют контейнер.

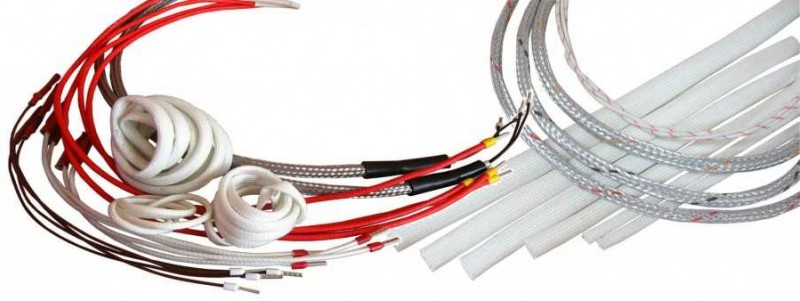

Виды изоляционных материалов

Тип используемого диэлектрика напрямую зависит от напряжения в сети.

Полимеры – полиэтилен и поливинилхлорид (ПВХ). Дешевые, легкие, гибкие. Допускают диффузное проникновение паров воды, поэтому не используются для изоляции токоведущих жил кабелей, работающих в условиях постоянной влажности. Полиэтилен поддерживает горение, а ПВХ – нет. Диэлектрические свойства сохраняют до напряжения в сети, равного 5 кВ.

Техническая резина – материал, абсолютно не пропускающий влагу. Диэлектрические свойства сохраняются до напряжения 10 кВ. Стойка ко всем видам механических нагрузок, не распространяет горения. Однако начинает разрушаться при температуре жилы более 70 0С. Также склонна к старению, в результате которого кристаллизуется и становится хрупкой. Его ускоряет ультрафиолетовое излучение и озон.

Электротехническая бумага. Имеет неплохие диэлектрические качества, которые можно усиливать, увеличивая количество слоев изоляции. Кабели с бумажной изоляцией работают в сетях с напряжением до 35 кВ. Главным недостатком является гигроскопичность, для его ликвидации бумагу пропитывают техническими маслами или компаундами, а токоведущие жилы дополнительно защищают свинцовыми или алюминиевыми оболочками. Еще одной особенностью является то, что объединение токоведущих жил с бумагой воспроизводит конструкцию конденсатора переменного тока. Паразитная емкость кабеля может быть причиной ухудшения качества питающего напряжения.

Кабель с изоляцией из сшитого полиэтилена появился в конце 70-х годов прошлого века. Способен выдержать напряжение до 330 кВ. Имея меньший вес, чем традиционные бронированные кабели с бумажной изоляцией, он может иметь площадь сечения до 200 мм2, хотя по особым заказам выпускаются модели сечением от 1000 мм2. Их преимуществом являются высокая механическая и электрическая прочность, стойкость к нагреву жил, они не поддерживают горение и не пропускают влагу, устойчивы к агрессивным средам, в том числе и к морской воде.

Галерея фото с вариантами дизайна

Зачем нужны обозначения?

Маркировка кабелей содержит полезную информацию для качественного применения. Правильная расшифровка характеристик кабеля очень важна, поскольку она расскажет об эксплуатационных характеристиках проводника:

• Материал из которого изготовлены его жилы;
• Его общую толщину;
• На какое напряжение он рассчитан;
• Назначение эксплуатационных характеристик;
• Стойкость изоляции к горению и материал из которого она изготовлена;
• Другие важные особенности.

Названия кабели и провода почти не имеют отличий, но применяются для разных целей. С помощью проводов создается разводка на основе незначительной нагрузки. А кабели необходимы для работы с увеличенными нагрузками из-за этого они выделяются большим весом, поскольку обладают улучшенной защитой.

Современная маркировка кабелей и их расшифровка, может, запутать даже электриков со стажем. Но для лучшего понимания созданы правила нанесения различных обозначений. Они соблюдаются даже с учетом разных буквенных обозначений по алфавиту либо регистру.

Сначала описываются функции и конструктивные особенности на основе букв. В качестве примера расшифруем аббревиатуру ПУНП

• “П” означает провод;
• “УН” значит, что он универсальный;
• “П” сообщает о его плоских характеристиках.

После этого указываются цифровые пометки, сообщающие о количестве жил и протяженности сечения проводника. Объясним надпись 3-х 1,5

• Обладает тремя токопередающими жилами;
• Сечение жил составляет 1,5 мм 2.

Далее указывается допустимые климатические условия для эксплуатации. В завершении сообщается по каким нормам изготовлен проводник – ГОСТ либо ТУ.

Различные варианты нанесения декоративной штукатурки

Способы нанесения декоративной штукатурки для достижения различных эффектов:

1. Волновой рисунок. Сначала нужно сделать насечки на недавно нанесенном покрытии, после чего приготовить более жидкий раствор и нанести его на стену полосами. После этого полутерком или кельмой придать рельефному рисунку волнистую форму. Перед тем, как класть последний слой, рекомендуется немного смочить стену водой.
2. Валуны. Для этого готовят густой раствор, который на 1-2 тона темнее основного слоя. Затем при помощи кельмы его наносят, а посредством полутерка придают форму. В конце необходимо провести торцевание. Для этого работают кистью с жесткой щетиной, удерживая ее под углом в 45 градусов.
3. Травертин. Для этого необходимо подготовить основной слой, нанеся штукатурку короткими небрежными мазками. Затем набрать на кельму четыре разноцветных варианта штукатурки и растянуть их по стене. В конце поверхность подвергают «железнению».
4. Борозды. Это один из самых простых, но в то же время эффектных вариантов оформления покрытия. Чтобы нанести декоративную штукатурку используют кельму. Материал укладывают, после чего сразу же прорезают в нем борозды малкой.
5. Шуба. Для этого потребуется металлическая армирующая сетка с ячейкой 1 см. Ее прислоняют к свежему первому слою штукатурки, после чего просто набрасывают шпателем раствор. Можно обойтись и без сетки. Для этого смачивают веник в растворе и просто «брызгают» им на стену.
6. Напыление. Данный способ также пользуется популярностью. С его помощью обрабатывают сложные с архитектурной точки зрения площади, к примеру, откосы, углы и элементы декора. Как наносится декоративная штукатурка такого типа? Секрет кроется в использовании составов различной фракционности. Например, для обустройства начального слоя используют смеси с наполнителем размером в 3 мм, а для остальных – 1 мм. Единственное «но» – перед тем как наносить такую декоративную штукатурку своими руками, придется купить или взять в аренду специальный аппарат для распыления раствора. Данная процедура должна проводиться непрерывно, чтобы слои не успевали высыхать.

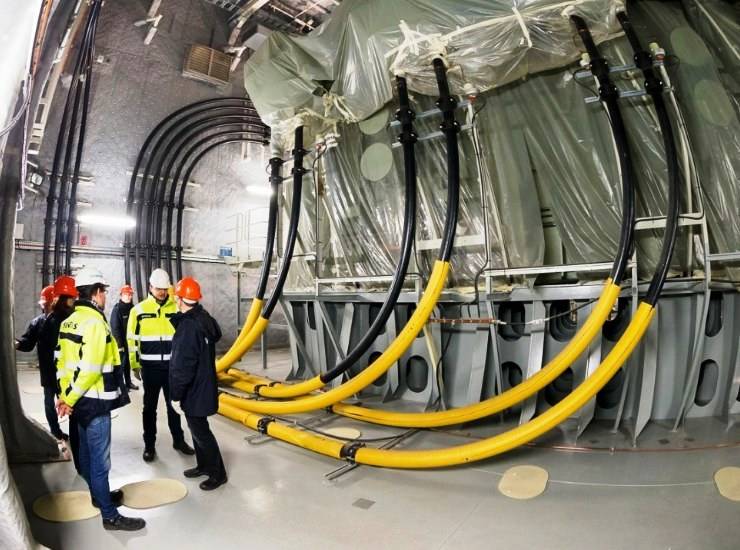

Силовые кабели

Силовой кабель для электросиловых линий — изделие электротехнического назначения одно или многожильной конструкции. Области применения: индивидуальное домостроение, квартиры в многоэтажном жилищном секторе, дачный домик либо мобильное электрооборудование. Назначение силового кабеля — соединение домового распределительного щита и электропроводки потребителя. Для того чтобы правильно выбрать изделие под собственные нужды, нужно знать из чего состоит кабель.

В независимости от сферы использования и эксплуатационных характеристик, конструкционно он выполняется из таких элементов:

1. Токоведущие жилы с числом от 1 до 5 единиц, выполненных из алюминия/меди.
2. Защитная конструкция жил в виде изоляционного покрытия.
3. Защитная конструкция всех элементов в форме наружной оболочки.

Помимо основных конструктивных элементов, силовой кабель имеет различные вспомогательные компоненты: поясной наружный покров, экран, броня. Кроме того конструкция может видоизменяться и дополняться другими элементами, что будет зависеть от области применения и эксплуатационных условий. Все характеристики проводниковой продукции отображены в цветовой и буквенно-цифровой маркировке, прописанные в его наименовании.

Важно! Сегодня особенно востребованным является ВВГ и его трансформации. Он выполняется в ПВХ-изоляции, медной токопроводящей жилой, без наружной защиты. Изделие устанавливают в сетях по транспортировке и распределению электроэнергии 660/1000 В и токовой частоты 50 Гц

Число токопроводов до 5 единиц, сечением размером 1.5 — 240.0 мм2. ВВГ может работать при температуре окружающей среды от — 45 до + 45 С

Изделие устанавливают в сетях по транспортировке и распределению электроэнергии 660/1000 В и токовой частоты 50 Гц. Число токопроводов до 5 единиц, сечением размером 1.5 — 240.0 мм2. ВВГ может работать при температуре окружающей среды от — 45 до + 45 С.

КАК РАЗОБРАТЬСЯ В МАРКИРОВКЕ ПРОВОДОВ

Маркировка провода

Существует большое количество различных марок провода – ПВС 2х0,75; ПУГВ 1х2,5; ШВВП 2х0,5; АППВ 2х2,5; ПУГВВ 2х1,5 и т.п., но что означают эти буквы и цифры в их маркировке?

В маркировке провода, после буквенного обозначения цифрами записывается число токопроводящих жил и площадь их сечения, т.е. надпись 3х1,5 означает, что провод содержит три жилы площадью сечения полтора миллиметра каждая.

Для маркировки провода принята следующая классификация:

• “А” – алюминий. Обозначает, что материалом токопроводящих жил является алюминий, если буква А отсутствует, значит в основе провода медные токопроводящие жилы;
• “П” – означает “провод”;
• “ПП” – “плоский провод”;
• “Г” – гибкие токопроводящие жилы. (например, ПРГИ).

После буквы “П” ставится буква, которая характеризует материал изоляции:

Кроме этого, изоляция часто защищается различными оболочками:

• “В” – провод имеет дополнительную оболочку из ПВХ-пластиката;
• “Н” – негорючая оболочка;
• “Л” – оплетка из хлопчатобумажной пряжи, покрытой лаком. Букву Л ставят на последнем месте в обозначении марки провода;
• “ТО” – оплеткой пропитанная противогнилостным составом, для прокладки в стальных трубах (например, ПРТО).

Провода для воздушных ЛЭП расшифровываются следующим образом:

• СИП – самонесущий изолированный провод. Изоляция из светостабилизированного сшитого полиэтилена;
• СИП-1 – с неизолированной нейтралью;
• СИП-2 – с изолированной нейтралью;
• СИП-4 – с равными по сечению изолированными жилами;
• А – неизолированный провод, скрученный из алюминиевых проволок;
• АС – неизолированный провод, состоящий из стального сердечника и алюминиевых проволок.

Провода для электрических установок марки ПВ имеют цифровые индексы 1; 2; 3 и 4. Эти цифры обозначают степень гибкости проводов. Чем выше значение, тем провод более гибкий.

Разберем все перечисленное на примере: провод ПВС 2х0,75

1. Данный кабель имеет 2 медных жилы, на 0,75 кв.мм. каждая;
2. П – провод;
3. В – винил оболочка из поливинилхлоридного (ПВХ) пластика;
4. С – соединительный.

Маркировка кабеля Точно также производится и маркировка кабеля:

Для кабеля ВВГ:

• А – токопроводящая жила – алюминиевая. Если буква А отсутствует, то токопроводящая жила изготовлена из меди;
• В – винил. Оболочка из поливинилхлоридного (ПВХ) пластиката;
• В – винил. Изоляция из поливинилхлоридного (ПВХ) пластиката;
• Г – гибкий или небронированный.

В зависимости от группы использования в маркировке кабелей встречаются следующие обозначение:

ВВГ-П:

“П” – слоский, изолированные жилы уложены параллельно в одной плоскости.

ВВГз:

“з” – с заполнением, заполнение из резиновой смеси.

ВВГнг:

“нг”- негорючий, ПВХ пластикат пониженной горючести.

ВВГнг -LS:

• “LS” – «лоу смокинг» (пониженное дымовыделение), ПВХ пониженной пожароопасности.
• “FR”- от английского fire resistant что значит «огнестойкий»

АВБбШв:

• Б – броня из стальных лент;
• Ш- шланг защитный из ПВХ пластиката;
• в – винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

АСБ2лГ, АСКл, ЦСБ:

• С – свинцовая оболочка;
• 2л – две лавсановые ленты;
• Г – голый. Защитный покров из двух стальных оцинкованных лент;
• К – защитный покров из круглых стальных оцинкованных проволок;
• Ц – изоляция бумажная, пропитанная нестекаемым составом.

АКВВГЭ:

• К – контрольный;
• Э – экран общий из алюминиевой фольги поверх скрученных жил;

АПвБбШп:

• “П” – изоляция из силанольносшитого полиэтилена;
• “п” – наружная оболочка из полиэтилена.

АПвПу2г:

• “у” – усиленная оболочка из полиэтилена;
• “2г” – «двойная герметизация», изоляция из сшитого полиэтилена с алюминиевой лентой поверх герметизированного экрана.

КГ:

АСРГ, АВРГ, ВРГ:

АПсВГ, АПВГи т.д.:

ВВГнг(ож):

“(ож)” – одножильное. В случае, если в марке «ож» отсутствует, то это значит, по умолчанию, что исполнение многопроволочное (мп) или многожильное (мн).

Разберем все перечисленное на примере: кабель ВВГнг (ож)-0,66 кВ 3х1,5

1. Данный кабель имеет 3 медных жилы, на 1,5 кв.мм. каждая;
2. В – винил оболочка из поливинилхлоридного (ПВХ)пластика;
3. В – винил изоляция из поливинилхлоридного (ПВХ) пластиката;
4. (нг) – негорючий материал.
5. 0,66 кВ – напряжение. У данного кабеля оно составляет 660 В. Вообще, кабели бывают низковольтными (0,38 -1 кВ), на среднее (6-35кВ) и высокое (110-500кВ) напряжение.
6. (ож) – исполнение – одножильное.

Виды кабельной продукции

Надо четко представлять, в чем заключаются отличия провода от шнура и шнура от кабеля. Маркировка проводов и кабелей выполняется по одному ГОСТу.

Провод – это изделие из одной или нескольких, скрученных между собой жил. Выпускается продукция с нанесенной изоляцией и без нее.

Кабель в изоляции

Широко применяются в производстве электродвигателей, генераторов и других видов промышленной продукции.

Основная сфера применения гибкого шнура – подключение к сети различных электрических приборов бытового и промышленного назначения.

Расшифровка маркировки позволяет точно определить сферу применения изделия. Номенклатура выпускаемых кабелей подразделяется на следующие группы:

• силовые;
• контрольные;
• радиочастотные;
• управления;
• связи.

На каждый тип изделия разработан ГОСТ, который регламентирует технические характеристики и условия эксплуатации каждого изделия.

Кабель типа ВВГ не используется в сетях связи. Точно так же — запрещено применение коаксиального стандарта в системах электроснабжения.

Согласно строительным нормам и правилам, на каждом проводе, проложенном в лотке, должны иметься бирки, которые располагаются через 50 метров.

Силовые

К этому виду изделий относятся провода ВВГ и СИП. Они применяются в силовых, осветительных и бытовых схемах.

Разновидности силовых кабелей

ГОСТ предписывает, что в бытовых помещениях проводка должна выполняться кабелем из медных жил.

Для особых условий, в шахтах и подземных галереях прокладываются изделия бронированного типа.

Контрольные

Эти изделия применяются в системах дистанционного управления, для питания электрических устройств.

Число токопроводящих жил, согласно ГОСТу, варьируется от 4 до 37.

Пример контрольного кабеля

Бирки с предписанной информацией крепятся на обоих концах кабеля.

Радиочастотные

Кабели выпускаются для передачи высокочастотного сигнала, от одного электронного устройства к другому.

Изделие коаксиального типа.

Устройство радиочастотного кабеля

Внутренний провод из меди.

Поверх изоляции, нанесены второй проводник и оболочка для защиты из пластика.

Управления

Изделия применяются в структурах дистанционного управления различными механизмами.

Пример кабеля управления

В отличие от коаксиального типа, имеют количество токоведущих жил от 3 до 108.

Связи

Для передачи сигналов информации и связи между абонентами применяется особый вид кабеля.

Количество медных жил определяется предназначением кабеля.

Высокочастотный кабель связи

Изделие делятся на два типа – низкочастотные и высокочастотные.

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

И единственным послаблением является возможность нанесения обозначения не по всей длине проводника, а только в местах подключения, как представлено на видео.

Цветовая маркировка проводов

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

Обозначение фазных проводов

Итак:

• Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
• Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

• Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
• Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.

Обозначение нулевых и защитных проводников

• Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
• Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Итак:

Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».

• Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
• Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.

На фото представлен знак заземления

• Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
• А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «­―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Маркировка в сети постоянного тока

ГОТОВЫЕ ЧЕРТЕЖИ И ПРОЕКТЫ ДЫМОВЫХ ТРУБ

Маркировка жил для электромонтажных решений

Не зря в начале статьи прозвучала мысль о том, что цветовое обозначение проводников значительно упрощает процесс монтажа.

Если вы самостоятельно занимаетесь разводкой электрики в квартире или частном доме, подбираете провода согласно нормам, при подключении электроустойств, монтаже автоматической защиты, распределении жил в распаечных коробках не нужно перепроверять, где фаза, нуль, земля – об этом расскажет цвет изоляции.

Несколько примеров электромонтажа, когда важна маркировка:

Существуют кабели с большим количеством жил, окрашивание которых не представляется целесообразным. Пример – СИП, в котором используется иной способ определения проводников. Один из них помечен небольшой канавкой по всей длине. Рельефная жила обычно выполняет функцию нулевого проводника, остальные играют роль линейных.

Чтобы отличать жилы, их маркируют скотчем, термоусадками, буквенными обозначениями, которые наносят разноцветными маркерами. А в процессе электромонтажных работ обязательно производят прозвон – дополнительную идентификацию.

Расшифровка маркировки оптических кабелей

В их основе волоконные световоды, предназначенные для передачи в линиях связи оптических сигналов, что по сравнению с электрическими является альтернативой. Кабель ДПб используют для прокладки в кабельной канализации, блоках, трубах, коллекторах, по эстакадам, мостам и легких грунтах.

Маркировка кабелей осуществляется с помощью цифр и букв, например: NNNPB — H — m — n1 × n2 Z — n3Yn4 — n5 | n6, где:

Маркировка	Расшифровка
NNN	Назначение
Р	Тип металлической оболочки, может быть алюминиевой А, медной М
В	Тип броневого покрытия, К – круглые проволоки, Б-стальные ленты, О- оплетка из стальных проволок, С-склопруток, Г- без брони
Н	Наличие кабеля оболочки, не распространяющий горение, отсутствие буквы означает отсутствие оболочки
m	Номер разработки конструкции характеризует тип центрального силового элемента
n1xn2	Структура построения сердечника (кол-во оптических модулей) х (кол-во оптических волокон в оптическом модуле)
z	Тип волокна – одномодовое Е или многомодовое М
n3	max коэффициент затухания, дБ/км
Y	Используемая длина волны
n4	max дисперсия, пс/(нм-км)
n5	Количество ВС
n6	Количество медных жил

Разъемы представлены в двух типоразмерах:

• SC FC – стандартного размера;
• LC – миниатюрные оптические.

Имеются оптические разъемы, соединяющие как одно, так и несколько волокон.

Расшифровка маркировки электрических кабелей

Все вышеприведенные виды электрических кабелей определены ГОСТом, где маркировка и расшифровка (проводов, в т. ч.) четко оговорены.

Часто ориентируются на обозначения в старом генплане, например, траншеи идут с индексами W1, W2, W3, W4 и т.д., траншея №10 будет W10.

Расшифровка индексов напряжения:

• W0 — общее изображение;
• W1- до 1 кВ линии;
• W2 — > 1 до 35 кВ;
• W3 — свыше 35 кВ.

Если вас интересует, каких марок кабели чаще всего используют в электрообогреваемых полах, то, например, в цыплятниках, свинарниках, коровниках и т.п. нашли применение именно ПОСХВ и ПОСХП, закладываемые в толщу бетонного пола.

Thermo King применяют для обогрева полов и в жилых, и в нежилых помещениях. Иногда эта система является единственным источником тепла.
