Принципы прокладки кабеля по фасаду здания

Прокладка кабеля по фасаду здания

– принцип монтажа при подключении к электросети частных домов, дач, коттеджей, гаражей, бань и т.п.

Данный метод прокладки кабеля отличается особой серьезностью, поскольку необходимо полное соблюдение всех правил и требований.

Нередко даже малейшие нарушения при проводке кабеля по фасаду здания могут привести к нестабильной работе электросети и выходу из строя электрооборудования, что чревато возникновением пожаров и поражениями электрическим током.

Существует два способа проводки кабеля по фасаду (в соответствии с ПУЭ):

• открытый способ;
• закрытый способ.

Выбор того или иного способа напрямую зависит от того, каковы условия эксплуатации кабеля, от марки изделия, материала изготовления поверхности (каменная стена, бетонная, деревянная и др.) и наличии отделки.

Каждый материал подразумевает конкретные электромонтажные нормы в процессе работы с ним.

Прокладка кабеля по кирпичному, бетонному или каменному фасаду

Прокладка кабеля по стенам из кирпича, камня или бетона подразумевает под собой открытый монтаж (по ПУЭ) с условием применения бронированного кабеля или кабеля марки ВВГ.

Монтаж кабеля происходит с использованием специального короба из металла, который делает всю конструкцию более надежной и удобной, а также оберегает кабель от механических повреждений.

Если Вы уверены в том, что риск повреждений минимален, прокладка может осуществляться с помощью специальной гофрированной трубы из поливинилхлорида.

Максимальный шаг крепления кабельно-проводниковой продукции – 350 мм (на горизонтальной плоскости) и 500 мм (на вертикальной плоскости). В области, где кабель изгибается, размер шага крепления – 100 мм.

Прокладка кабеля по деревянному фасаду

Известный факт, что древесина очень горючий и легко воспламеняемый материал. Следовательно, нормы прокладки кабеля по фасаду из дерева очень строги.

В первую очередь необходимо выполнить следующие важные требования:

• запрещено использование кабеля с алюминиевыми ТПЖ;
• оболочка кабельной линии должна быть негорючей;
• при вводе кабеля в здание сквозь стену необходимо наличие специальной втулки, изготовленной из металлической толстостенной трубы.

Ответвления от сети выполняются при помощи провода СИП с алюминиевыми ТПЖ.

Поскольку алюминиевая проводка запрещена в использовании с деревянными поверхностями, необходимо перед областью крепления электролинии к стене подключиться к кабелю с ТПЖ из меди посредством герметичных зажимов.

При прокладке СИП кабеля нельзя допускать его плотного соприкосновения с сайдингом. Необходимо соблюдать минимальное расстояние 7 см от стены, несмотря на нахождение кабеля в гофрированной трубе или металлорукаве.

Также прокладка кабеля по фасаду здания из дерева может осуществляться при помощи металлического и пластикового кабель-каналов.

При минимальных рисках механических повреждений кабельно-проводниковой продукции могут быть использованы в монтаже ПВХ-трубы (обязателен сертификат пожарной безопасности) и металлорукава.

Более подробно о монтаже электропроводки в деревянном доме читайте в нашей статьеОсобенности монтажа электрической проводки в деревянном помещении»

Прокладка кабеля по фасаду из сайдинга

Сайдинг – вид современной наружной облицовки, который выполняет функцию защиты зданий и декорирования фасада.

Прокладка кабеля по фасаду из сайдинга является одной из самых сложных, поскольку материал отличается высокой степенью горючести и низкой степенью прочности (невозможно крепление фиксирующий деталей).

Самым популярным и надежным методом прокладки кабеля в данном случае является предварительный монтаж кабельных магистралей (до отделки сайдингом), а также демонтаж отделки из сайдинга в необходимых местах.

Общие требования к прокладке кабеля по фасаду здания

Укладка кабельных линий происходит параллельно линиям постройки.

Запрещено использование кабелей бронированного типа с волокнистой горючей оболочкой.

Монтаж силовых и телефонных проводов в одном пучке строго запрещен. Зазор между проводами должен равняться 25 мм.

В случае монтажа в одной трассе нескольких проводов прокладка производится с минимальным числом перехлестов.

Возможные ошибки при монтаже

При монтаже ввода в дом с помощью кабеля СИП могут возникнуть трудности, а чтобы не допустить ошибок, ниже перечислены самые распространённые из них:

Слабое натяжение: при натяжении не применялся динамометр, а также монтаж велся «на глаз»

Эта ошибка может привести к увеличению нагрузки на кабель, особенно в зимнее время и его обрыву.
Сильное натяжение: также негативно сказывается на кабеле, в особенности на его изоляции.
Попытка повторного использования прокалывающих зажимов: они одноразовые, так как головка срывается и осуществить повторный монтаж не представляется возможным.
Повреждение изоляции в ходе работ: важно применять цельный кабель, повреждение изоляции может привести к короткому замыканию или поражению электрическим током.
Фиксация зажимов не до конца: проводники должны быть правильно и надежно зафиксированы в зажимах и не болтаться в них. Плохой зажим приводит к плохому контакту, искрению и повреждению кабеля.

Работы по прокладке

При монтаже кабелей СИП могут использоваться деревянные, железобетонные и железные виды опор, подбор которых осуществляется в зависимости от назначения (промежуточные, анкерные, угловые, перекрестные, ответвительные, концевые) и климатических условий.

Опоры для протяжки размещают так, чтобы они не мешали проходу пешеходов, проезду автомобилей и не перекрывали входы в здания.

Поскольку этот вид проводника боится механических повреждений, очень важно при выполнении монтажа СИП провода сохранить неповрежденным полиэтиленовый изолирующий слой. Процесс монтажа состоит из нескольких этапов:

1. Подготовка и расчистка территории, удаление веток, старых столбов и других предметов для свободного перемещения при установке новых опор. Не допускается проводить монтаж СИП проводов на старые и непригодные для эксплуатации конструкции.
2. Установка анкерной крепежной арматуры из специальной оцинкованной стали на новые столбы. Рекомендуется сделать ее до поднятия опоры в вертикальное положение.
3. Подъем и установка новых силовых опор. Применять неисправное оборудование при этом категорически запрещается.
4. Раскатка и дальнейшая прокладка СИП провода на опорах. Чтобы избежать повреждений изолирующего слоя, размотку кабеля следует проводить только со специальных катушек, установленных на тележках. При помощи лебедки провод протягивается через ролики с полимерным покрытием. Он может иметь неравномерное провисание.
5. Натяжка проводов должна выполняться лебедкой. Степень натяжения проверяется специальным динамометром, так как чрезмерное или слабое значение в комплексе с плохим креплением приводит к преждевременному износу. Обязательно устанавливаются вертлюги. После завершения натяжки и фиксации анкерными зажимами раскатные ролики заменяют на промежуточные крепления.
6. Выполнение электрических соединений и подключений.
7. Устройство заземления и защиты от перенапряжения.

Правила монтажа

Выполняя монтаж проводов СИП, необходимо следить, чтобы они ни в коем случае не касались грунта, железных или бетонных конструкций. Все работы должны осуществляться только специнструментом. Территория проведения работ огораживается и маркируется. На участках площадью 100 м² и более осуществляется исключительно механическая раскатка.

Когда производится монтаж СИП на опорах, используются только специально разработанные для этих систем комплектующие (крюки, анкерные кронштейны и зажимы, оцинкованные ленты, соединительные гильзы для фаз и нулевого провода).

Для изолирования и герметичности концов применяют изолированные колпачки из полимерных материалов. При подключении к электрооборудованию пользуются наконечниками с изоляционным покрытием. Для заземления используют адаптеры.

Провода для СИП должны быть хорошо изолированы, чтобы избежать короткого замыкания

От качества расходных материалов и комплектующих напрямую зависит срок эксплуатации, надежность и безопасность ВИЛ, оборудованных СИП проводами. Осуществляя монтаж СИП проводов, используют инструмент, предназначенный для этих работ:

• лебедку с реверсом;
• ножницы для резки кабеля;
• отделительные клинья;
• натяжитель бандажной ленты;
• гидравлический пресс;
• динамометр.

Ошибки при проведении протяжки

Хоть технологиям построения линий электропередач обучают в профильных заведениях, случаи с обрывами конструкций по вине работников нередки. Некоторые строители допускают ошибки при монтаже кабеля. Наиболее распространенными из них являются:

• раскатка кабеля по грунту;
• применение роликов без полимерного покрытия;
• при вертикальном креплении не применяют фиксатор дистанции;
• использование нештатных креплений на опорах;
• проверка натяжения линии без динамометра;
• крепление кронштейнов на одной скобе (по инструкции необходимо ставить две);
• соединения производятся способами и материалами, не предназначенными для этих систем;
• применение фальсифицированных проводников и комплектующих низкого качества;
• повторное использование ответвительных зажимов.

Это интересно: расстояние между столбами освещения.

Как соединить провода в стене

Достаточно часто возникает ситуация, когда человеку приходится сверлить или резать стену с помощью специального инструмента. Под слоем штукатурки может оказаться скрытая электропроводка.

Ее легко можно повредить. В этом случае просто необходимо в кротчайший срок провести ремонтные работы. Делается это достаточно просто, хотя в ряде случаев придется работать под напряжением.

Если речь идет о работе под напряжением, то можно воспользоваться резиновыми перчатками, а так же отверткой, которая имеет хорошую изоляцию.

После этого необходимо взять клеммники, желательно пластмассовые. Аккуратно необходимо кабель вставить в один из разъемов, а затем затянуть болт как можно плотнее. После этого тоже самое можно проделать и со вторым проводом.

Есть еще один хороший метод, который позволяет соединять поврежденные провода в стене. Можно воспользоваться паяльником в том случае, если один из проводов перебит.

При этом отключить электричество просто необходимо. С помощью паяльника облуживаются оба конца провода, а затем соединяются между собой с помощью все того же инструмента. Соединение получается достаточно надежное. После этого провод просто необходимо заизолировать.

Монтаж кабеля на столбы

Воздушные линии электросети с проводами СИП называют ВЛИ. Их монтаж традиционно начинается с расчистки территории от деревьев, кустарников, других возможных препятствий, мешающих раскатывать и натягивать провода на опорах.

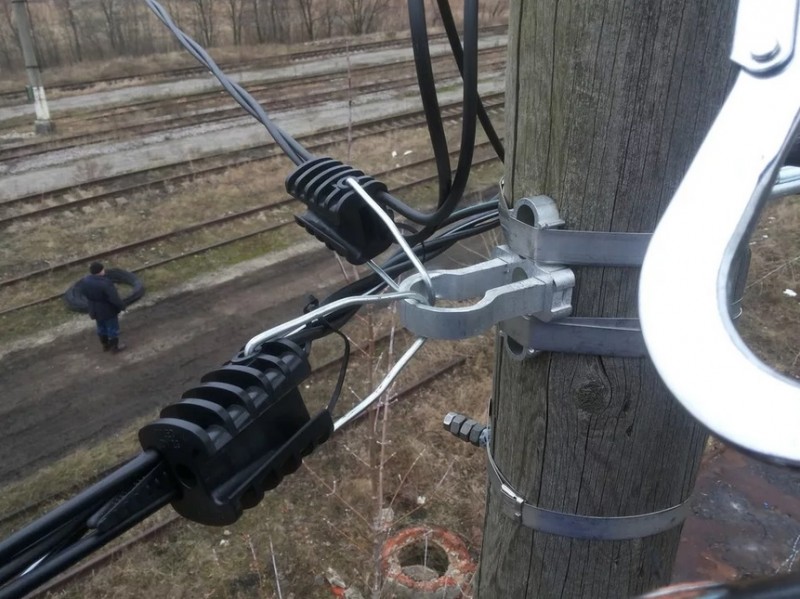

При строительстве новой линии электросети, крепление к столбу кронштейнов для провода удобней делать на земле до его установки. Крепление кронштейнов к опорам выполняют хомутом из стальной ленты устойчивой к коррозии. После затяжки излишки ленты удаляют.

Столбы с крепежными кронштейнами устанавливают и приступают к укладке воздушных линий электросети. Монтаж СИП на опорах происходит с применением комплектующих при наружной температуре воздуха не ниже 20 о С. Технология монтажа СИП имеет свою особенность, связанную с раскаткой провода. Она обеспечивает защиту изоляции от повреждения. Провод раскатывают с барабана, установленного на машине. На опорах СИП распределяют с помощью роликов и натяжного каната – лидера.

Ручная раскатка проводов

Технология раскрутки с катушки СИП предусматривает ручное выполнение процесса при условии, что участок ограничен ста метрами, а сечение фазных жил не превышает 50 кв. мм. Допускается ручная раскатка провода в населенных пунктах, где длина пролета не превышает 50 м. Технология ручной раскатки имеет следующую очередность:

1. Возле первой анкерной опоры, где будет начинаться линия электросети, устанавливают барабан с проводом. Его расстояние до столба должно быть не меньше высоты самой опоры. Монтажным чулком к концу СИП крепят канат.
2. На каждом промежуточном столбе устанавливают ролики, одновременно укладывая в них канат. Под контролем электромонтера провод протягивают по опорам. Прокладка происходит плавно без рывков с одновременным вращением барабана и натягиванием каната. Максимальная скорость ручной раскатки не должна превышать 5 км/ч, при этом исключают касание СИП грунта и любых строительных конструкций.
3. На последнем столбе линии электросети нулевую жилу фиксируют зажимом к анкерному кронштейну. За кронштейном оставляют свободный выступ жил для дальнейшего подключения.
4. После раскладки проводов на опорах начинается их натяжка. К первому столбу фиксируют лебедку с измерительным прибором – динамометром. Натяжку производят с определенным усилием, отображаемым динамометром. Силу натяжения определяют по таблицам, одновременно осматривая качество натяжки провода между столбами. После натяжки всей линии электросети, изолированный провод оставляют отвисеться на некоторое время.
5. Дальнейший монтаж на первом столбе предусматривает крепление к кронштейну зажима и фиксации в нем нулевой жилы. Жгут проводов стягивают хомутами, снимают лебедку и транспортировочный ролик. СИП отрезают от бухты, оставляя концы необходимой длины.
6. На промежуточном столбе провода с ролика перекладывают в зажим. Пластиковыми клиньями отделяют несущую жилу от фазных проводов, одновременно крепя ее фиксаторами в зажиме. После снятия раскаточного ролика, все жилы стягивают хомутами на расстоянии 150 мм от зажима с обеих сторон. Промежуточным хомутом стягивают и закрепляют фазные жилы под зажимом.

На данном этапе монтаж СИП в одном пролете окончен. Следующие пролеты монтируют аналогичным методом.

Соединение кабеля

Уложив самонесущий провод на опорах, нужно подключить его к основной линии электросети и вести от него ввод к дому:

1. Соединение кабеля с магистралью электросети выполняют герметическими зажимами, обеспечивающими хороший контакт. Соединение предусматривает снятие изоляции с провода, после чего на его конец надевают зажим. Прессом охватывают край зажима, сдавливая его до смыкания двух частей матрицы. Конец другого соединяемого провода закрепляют аналогичным способом. Соединить СИП с неизолированными магистральными проводами можно этими зажимами или гильзами для голых проводов. Во втором случае гильзы должны дополняться материалами для герметизации.
2. Чтобы подсоединить ввод постройки к магистрали с голых проводов, используют ответвительные зажимы. Обычно для ответвлений используют СИП без нулевого провода. Тогда жилы одинакового сечения одной фазы крепят в одном зажиме всем жгутом.
3. Соединить ввод дома без снятия изоляции с магистрального провода можно прокалывающим зажимом. Во время затягивания болтов, зубцы зажима прокалывают изоляцию провода, контактируя с алюминиевой жилой. Усилие затягивания болтов определяется по срыву калибровочной головки.

Виды уплотнителей для металлочерепицы и их характеристики

Когда собственники частных домов берутся за обустройство металлочерепицы своими руками, у них часто возникает вопрос: нужно ли покупать соответствующий уплотнитель или эта мера необязательная? Некоторые обыватели отвечают: «Хочешь головной боли – купи уплотнитель под конек металлочерепицы и трать на монтаж свое драгоценное время». Однако специалисты не советуют быть столь категоричными.

Это только кажется, что коньковая черепица плотно прилегает к крыше, служит надежной защитой и барьером от выпадения атмосферных осадков. Вроде бы и листы материала укладываются внахлест друг на друга, чего же бояться? Но особенность устройства крыши такова, что осадки могут попасть в подкровельную плоскость, даже если монтаж кровли произведен на 5 с плюсом.

Монтаж поликарбоната на кровельную конструкцию

Технологи укладки и крепления поликарбоната достаточно проста. Сами листы крепятся к обрешетке или основе саморезами

И здесь неважно, из какого материала беседка возведена. Если из дерева, то используют саморезы по дереву, если из профильной трубы, то крепежи по металлу

Самое важное – правильно уложить панели, чтобы их края проходили по одной линии. При этом соседние листы соединяются специальным профилем, в конструкции которого есть пазы для поликарбоната

Сам процесс проводится так:

Устанавливают один лист на обрешетку крыши.
По профилям основы проводят крепление саморезами. В конструкции последних есть резиновая прокладка, которая герметизирует монтажное отверстие

Поэтому очень важно сам крепеж не перекрутить, чтобы не смять резину, или не докрутить, что приведет к неплотному прилеганию шайбы к поликарбонату. И в том, и другом случае останется зазор, через который вода будет проникать под прозрачный настил.
Монтируют вдоль укладки листов соединительный профиль

Кстати, он может быть разъемным и неразъемным. Первый – это основа и крышка. Более удобный вариант. Профиль, как и поликарбонат, крепят к обрешетке саморезами.

Соединительные профили для стыковки поликарбонатных листовИсточник alstroy.kz

• В него вставляется второй лист, который выравнивается по первому. Крепление происходит точно так же, как и с первой панелью.
• Теперь края поликарбонатных листов закрываются специальным торцевым профилем. Он ничем к панелям не крепится, потому что сажается в натяг, то есть, плотно прижимаясь к плоскостям прозрачного материала.

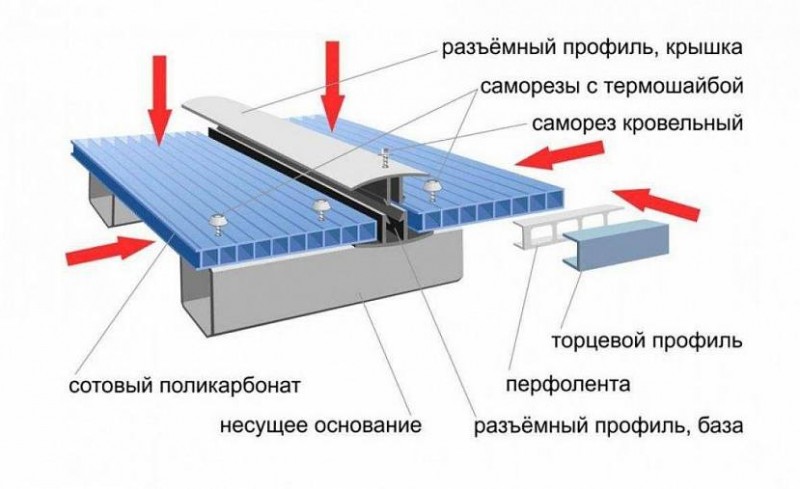

На фотографии ниже показано, какие материалы используются для монтажа поликарбонатных листов, и как надо правильно устанавливать панели.

Монтаж поликарбонатных панелей на крышу беседкиИсточник stroyfora.ru

Крепление провода сип к стене дома

крепление провода сип к стене дома
