Инструкция с видео по установке теплых водяных полов своими руками

Достоинства теплых полов

Главной положительной чертой напольных водяных систем отопления можно считать то, что они позволяют распределять по всему помещению нагретый воздух однородно. Объясняется это тем, что источник тепла помещен в самой низкой части комнаты и поднимается к потолку более равномерно, благодаря чему постепенно прогревается окружающее пространство. Также к преимуществам можно отнести:

• управление температурным режимом с помощью регуляторов;
• нет необходимости в установлении дополнительных радиаторов отопления;
• длительный срок эксплуатации (до 50 лет);
• равный уровень нагрева всей поверхности пола.

Укладка труб под водяной пол своими руками

Конечно, технология монтажа теплого водяного пола требует учитывать не только достоинства, но также и некоторые недостатки подобных систем. Так, планируя установку, необходимо знать, что:

• при монтаже водяного отопления потребуется поднять основной пол приблизительно на 10 см;
• в помещении рекомендуется устанавливать мебель только из натуральных материалов, так как пластиковые изделия или выполненные из ДСП и МДФ, могут при нагреве выделять вредные вещества;
• в старых эксплуатируемых домах необходимо получить разрешение специальных служб на подключение системы к централизованному отоплению;
• в частных домах существует необходимость обеспечения постоянной положительной температуры в помещении, чтобы не перемерзала вода в системе;
• для финишного покрытия подходят не все материалы (на изделиях должна быть особая маркировка);
• относительно высокая стоимость установки, а также повышенная оплата за потребление воды.

Учитывая все перечисленные достоинства и недостатки, можно сказать, что рентабельно устанавливать теплый пол с водяной системой в помещениях с небольшим пространством, хорошим вариантом считаются ванные комнаты. Также стоит заметить, что практически все популярные напольные материалы подходят для монтажа подобных отопительных систем. Кроме того, такие изделия как керамическая плитка являются еще и отличным проводником для тепла, а значит прогрев помещения будет реализован максимально эффективно

Важно понимать, как правильно укладывать водяной теплый пол

Этапы монтажа системы

Прежде всего, следует определиться с конкретным материалом для труб. Специалисты советуют при самостоятельном монтаже системы использовать металлопластиковые изделия с диаметром в 20 мм. Конечно, это могут быть и полипропиленовые трубы, однако при их стыковке потребуется паяльник, а это не совсем удобный способ сварки. Также стоит заранее закупить все необходимые для ремонта материалы. В частности, для финишного покрытия рекомендуется применять гладкий кафель. Однако в ванных комнатах, такая плитка может быть опасна, так как она имеет довольно низкий коэффициент противоскольжения.

Все этапы укладки водяного пола в ванной комнате

Итак, технология укладки водяного теплого пола предполагает проведение следующих этапов:

1. установка коллекторного шкафа;
2. монтаж системы отопления;
3. заливка стяжки;
4. укладка финишного напольного покрытия.

Каждый процесс требует ответственного подхода, а также определенных навыков, поэтому необходимо рассмотреть их более подробно.

Фото красивых обоев в спальню

Дополнительные советы и полезные

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м2. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

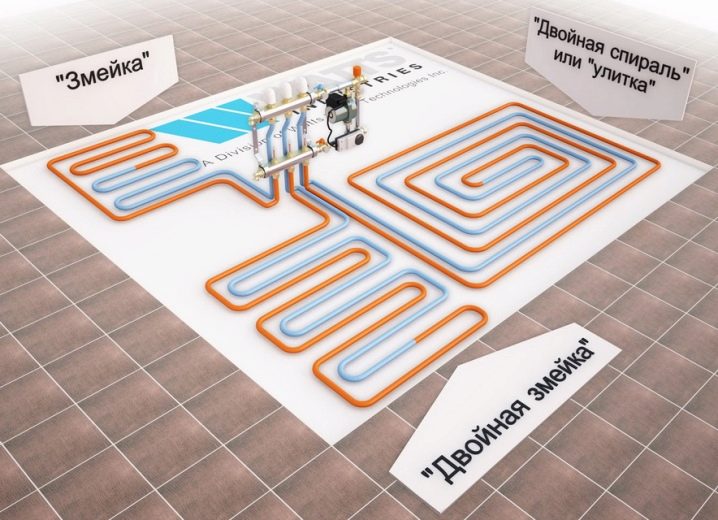

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-350.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание».  Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать реально, но потребуется приличный отрезок времени и немалые средства.

Где лучше всего их установить

Так как тёплые полы стоят немало, и не всем под силу обустроить их во всей квартире, то надо решить — где ставить водяной обогрев вперёд.

В ванной и санузле

Ванная и туалет – основные помещения, где дополнительный обогрев будет как нельзя кстати, так как там присутствует большое количество холодной воды, что приводит к образованию конденсата.

Тёплый пол от центрального отопления защитит от повышенной влажности и образования плесени. Он создаст более комфортную атмосферу во время водных процедур, ведь наступать на тёплую плитку куда приятнее.

Кроме того, если в ванной комнате тепло, то вода при использовании делается менее горячей, а это экономия ресурса.

Коридор

Ещё одно место, где чаще устанавливается пол с обогревом — коридор. Мокрые следы, влажный половик и обувь на таком полу не станет проблемой, они быстро высохнут.

Наличие терморегулятора позволит установить температуру нагрева, которая не отразится отрицательно на кожаной обуви. Плюс — в холодную погоду разуться и встать на тёплую поверхность куда комфортней.

Детская и спальня

Вполне логичным является желание сделать греющий пол в комнате, где на полу играют дети, а также в спальне, ведь вставать из постели и наступать на тёплый пол приятнее.

Но при этом, есть ряд моментов:

• любой нагревательный прибор «сжигает» кислород, а это в свою очередь отрицательно сказывается на здоровье человека;
• не все финишные покрытия дают хорошую реакцию на обогрев снизу.

Кроме того, сухой воздух испортит мебель из натурального дерева.

Решаясь на монтаж отопительной системы в квартире от центрального отопления, следует продумать все нюансы, учесть плюсы и минусы, и экономическую оправданность данной системы. А также, во избежание проблем, совет специалистов — действовать с соблюдением всех законных требований.

Чем водяной пол лучше электрического?

Электрическая система нагревания пола может первоначально показаться более экономичной, чем использования водяного теплоносителя. Однако, при длительной эксплуатации, теплые полы с водой, используемой в качестве теплоносителя выглядят более предпочтительно с экономической точки зрения. В длительной перспективе расходы на водяное отопление выглядят более предпочтительно, чем электрический обогрев. Немаловажным фактором, влияющим на выбор жидкостного теплого пола, является и то, что электрическое отопление может создавать неблагоприятные электромагнитные поля.

Прежде всего, такой подход запрещен на законодательном уровне (за исключением строительства новостроек, где теплые обогреваемые полы включены в проект). Также питание обогреваемых полов от ГВС вызывает значительное охлаждение теплоносителя, то есть воды, что вряд ли понравится вашим соседям.

Абразивные диски для резки металла на болгарку

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Этапы монтажа теплых водяных полов

1этап – установка технологического узла в коллекторный шкаф.

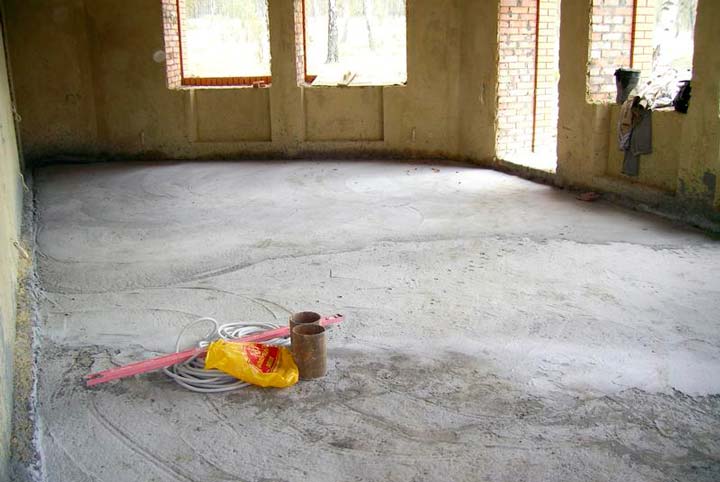

2этап – подготовка пола.

Поверхность пола должна быть горизонтальной без неровностей. Превышение уровня допускается только на 5 мм. Если поверхность неровная, то нужно делать дополнительную бетонную стяжку. Убираем с основания мусор мощным пылесосом, затем заделываем цементом щели и трещины.

3 этап – укладывание демферной ленты.

Она необходима для того, чтобы отделить греющую плиту от стен, не допустить потери тепла и для компенсации температурных деформаций. Толщина ленты 5-8 мм, высота 15 мм. Ленту нужно укладывать по периметру так, чтобы после стяжки и чистового покрытия она выступала над ними. По окончании строительных работ край ленты, выступающий над поверхностью чистовой укладки, обрезают.

4 этап – кладем слой теплоизоляции, которая предупредит потерю тепла контурами.

В качестве материала для гидроизоляции используют пенополистирол или пеноплекс. Он служит также основой для укладки труб. Накладывают маты из пенополистирола друг на друга внахлест, вставляя в пазы. Если покрытие подвергается увлажнению снизу, то под эти плиты укладывается пароизоляция. Теплоизоляцией может быть и обычная полиэтиленовая пленка. Можно использовать мультифольгу. Тогда сверху теплоизоляционного материала следует накладывать арматурную сетку, к которой крепят контуры с помощью пластиковых хомутиков, стальной проволоки, степлера и фиксатора. Прекрасным креплением труб к арматурной сетке является планка из ПВХ.

5 этап – водяной теплый пол для частного дома своими руками предполагает также укладывание труб.

Трубы кладутся змейкой или улиткой. Отрезки между ними(шаг) выкладываются в соответствии с проектной документацией. От правильной укладки будет зависеть эффективность работы отопления. Контуры должны быть не более 60-90м. Если помещение большое, то следует уложить еще несколько контуров

Важно, чтобы они были одинаковой длины, из цельного куска, иначе нарушится герметизация

Обрезаем концы труб и присоединяем к коллекторам. Фитинг евроконус затягиваем гаечным ключом.

6 этап – проверяем отопительную систему на герметичность.

Для этого нужно залить систему водой под давлением. Давление должно превышать обычное в несколько раз, но не менее 0,6 МПа. Это давление следует держать в течение 30 минут. Следующее гидравлическое испытание уже проходит 2 часа, а давление повышается до 1 МПа.

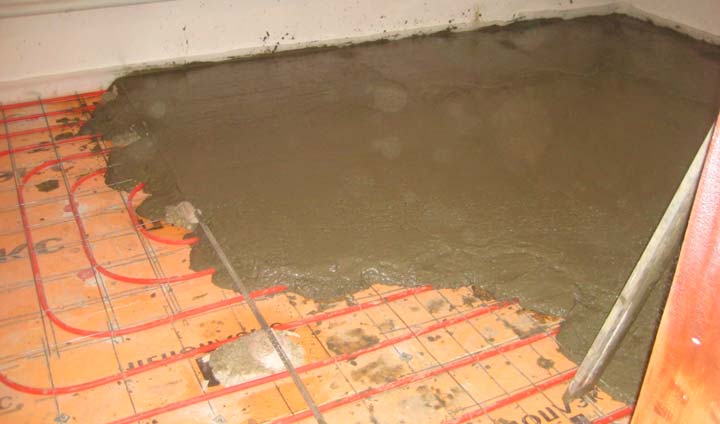

7 этап – если опрессовка произошла успешно, то нужно залить бетонную стяжку. Она застывает около 28 дней.

Стяжка представляет собой цементно-песочный раствор с добавлением пластификатора.

Модификатор бывает жидким и сухим.

Сухой пластификатор разбавляют водой 1:2. Модификатор способствует удалению лишней жидкости, делает раствор пластичным и однородным.

Виды покрытия

Водяной теплый пол используется в основном под плитку и керамогранит.

Данные напольные покрытия быстро нагреваются и не выделяют при этом вредных веществ. Они прочны, не подвергаются деформации, прослужат длительное время. Широкое дизайнерское решение сделает плитку красивым напольным покрытием по вашему вкусу.

Можно использовать и другие материалы : ламинат, ПВХ-плитку, линолеум, ковролин.

Только нужно учитывать особенности данных материалов и прислушиваться к советам мастеров по употреблению его в качестве напольных покрытий отопительной системы.

Теплозвукоизоляционный линолеум не будет пропускать тепло. Теплопроводность больше, чем тоньше линолеум. Кроме того, нужно учесть, что него могут попасть небольшие частицы, которые будут чувствоваться босыми ногами. Поэтому желательно стелить его профессионалами. Если сами взялись за покрытие линолеума, то делайте аккуратно, чтобы отделочные материалы ложились ровно.

Поверх труб выкладывают ДСП, фанеру или ГВЛ.

Ламинат, используемый как напольное покрытие в водяном теплом поле обладает высокой теплопроводностью. Чем тоньше его слой, тем быстрее и больше он отдает тепла. Такой пол быстрее нагревается, создавая комфортные условия для живущих в доме.

Паркет менее надежен, потому что подвергается воздействию высоких температур и перепадам давления. Это капризный материал, поэтому за ним нужен тщательный уход и достаточная влажность.

Устройство водяного пола в квартире

Водяные полы с теплоносителем внутри представляют собой трубопровод, который уложен на основание и залит цементной стяжкой. Трубы применяются из металлопластика или полимера, диаметр 16 — 20 мм. Теплоноситель — вода или специальная жидкость (антифриз), нагрев его осуществляется в системе до 50 градусов.

Основными компонентами конструкции являются трубы с теплоносителем. В «пирог» также входит гидро и теплоизоляция, элементы для крепежа, арматурные устройства и управляющаяся система, она предназначена для регулировки объёма теплоносителя.

Петли пола подключаются к коллектору, движение жидкости осуществляется под воздействием насоса.

Видео описание

Советы профессионалов

По мнению специалистов, в самых холодных частях помещения нужно уплотнять шаг укладки «змейки» до 0,1 м. Прежде всего так поступают, укладывая теплый пол вблизи наружных стен. Не пытайтесь обогреть одним контуром более 40 кв м пола. Также стоит организовывать обособленные контуры для соседних комнат с различающимся температурным режимом. Монтаж металлопластиковых труб под стяжку предпочтительнее, чем установка трубопровода из других материалов. Температура теплоносителя должна повышаться планомерно с выходом на требуемый вам уровень через 70-72 часа после подключения.

Лучшая точка установки насоса — обратная труба, находящаяся сразу перед котлом. Чаще всего расширяющие баки монтируют в самом высоком отрезке схемы, однако мембранные закрытые системы могут выполняться и любым иным способом. Если вы запитываете газовый котел от магистрального трубопровода, а не от баллонов, следует получить санкцию местных властей. К работе должен привлекаться только специально обученный персонал, работающий в лицензированных организациях.

Петли из единой трубы сечением 1,6, 1,7 или 2 см отличаются минимальным риском возникновения протечек на стыках.

Средняя температура полов жилых помещений составляет по действующим нормативам 26 градусов, а в тех местах, где люди бывают периодически, и требуется особый тепловой режим, она составляет 31 градус. Наивысшая допустимая разница нагрева отдельных частей пола и покрытий в разных комнатах составляет 10 градусов.

Недопустимы отклонения от плоскости более чем на 5 мм. Их наличие приводит к переполнению контуров воздухом и нестабильной, неэффективной работе отопления. Функции паро- и гидроизоляции часто выполняет полиэтиленовая пленка, и ее минимальная толщина составляет 0,02 см, иначе не получится гарантировать полноценную защиту утеплителя от сырости.

Укладка пленки должна вестись внахлест до 100 мм, а ее границы удерживает липкая лента, которой прикрывают места пересечения пола и стен. Когда уложены все нижние слои и установлены даже сами трубы, нужно проводить их опрессовку по-разному в зависимости от материала. Так, металлопластиковые конструкции должны подвергаться внутреннему давлению 6 бар на протяжении 24 часов. Перед этим контуры заполняют на 100% водой, до конца выпускают воздух через краны для слива.

Есть другой вариант: залив теплоноситель, доводят его температуру до 80 градусов, выдерживают так на протяжении 30 минут, после чего, сохраняя опрессовочное давление, кладут бетонную стяжку.

Если трубопровод сделан из сшитого полиэтилена, снизив давление, нужно будет добавить воды, а затем через 30 минут повторить проверку. Потом ждут 90 минут, восстанавливают прежнее давление и оставляют отопительные контуры в покое на 24 часа. К концу этой паузы падение давления должно составить максимум 1,5 бар.

После монтажа и проверки всех деталей трубопровода и дополнительных компонентов сфотографируйте их расположение и составьте описание с привязкой к ориентирам. Впоследствии, если понадобится делать ремонт теплого пола, подобная информация значительно упростит и ускорит работу.

Когда нужно обогреть совсем небольшую площадь (зону вокруг дивана, кресла, стола и иной мебели, к примеру), предпочтительны гибкие рулоны со встроенными трубками из пластика. Технология допускает отрез нужной части рулона, его сгибание под любым углом — главное, чтобы каналы для прохода жидкости остались целы.

О том, как сделать водяной тёплый пол своими руками, смотрите в следующем видео.

Укладка пола

Самостоятельно смонтировать водяной теплый пол в состоянии любой человек, умеющий обращаться с гаечными ключами, дрелью, молотком и ножовкой. Самый сложный момент монтажа – это расчеты системы и выбор конфигурации укладки труб с водой. А непосредственно монтажные работы не должны вызвать проблем.

Монтаж утеплителя

Плиты ЭППС укладываются встык без прорех в швах. Бетон между них пройти при заливке не должен ни в коем случае. Если это произойдет, то образуются акустические и температурные мостики. Для выравнивания плит по горизонтали можно воспользоваться мелким песком, который подсыпается снизу.

Расстилать поверх утеплителя под теплый водяной пол фольгу или фольгированную пленку не стоит. Тонкий алюминий моментально будет съеден бетоном, так как цементный раствор отличается высокой щелочностью. Слой с фольгой актуален только при укладке водяного ТП по сухой технологии с настиланием сверху гипсоволокнистых и древесных плит.

Чтобы упростить себе монтаж, вместо обычных ЭППС можно взять специальные пенополистирольные плиты под «трубный теплый пол». Они сверху имеют пупырышки-выступы с шагом в 50 мм, между которых и укладываются трубы с прочной фиксацией на месте.

Укладка пола на пенолистирольную основу

Монтаж труб

Контур из трубы формируется из расчета – один на 15–30 м2 комнаты. По максимуму допускается закладывать его на 40 м2. Если помещение большое по площади, то придется в нем сделать несколько отдельных контуров. Причем в каждом из них трубопровод с теплоносителем в длину не должен превышать 100 м.

Соединять металлопластиковые трубные изделия с помощью фитингов или спайки в теплом водяном полу нельзя. В стяжке каждый контур должен состоять из непрерывной трубы, два конца которой подключаются к коллектору.

Фиксация трубопровода на утеплителе осуществляется при помощи имеющихся пупырышек-выступов либо за счет крепления его к армирующей сетке с шагом 0,5–1 м. Во втором случае применяются крепежная проволока либо хомуты. От внутренней перегородки труба должна отстоять минимум на 30 см, а от внешней стены – на 50 см.

Укладка пола на деревянную основу

Монтаж армирующей сетки

При устройстве теплого пола обычно применяется армирующая сетка из металлического прутка сечением 3–6 мм. Она не только усиливает прочность стяжки, но и упрощает раскладку труб. Каждая ее квадратная ячейка – это от 100 до 300 мм. После ее выкладки на основании получается ровная решетка, расстояние на которой можно легко определить без рулетки.

Укладывать армирующую сетку для стяжки следует поверх труб, чтобы арматура оказалась внутри бетона. Если положить ее непосредственно на утеплитель под трубопровод, то толку от такого армирования будет ноль.

Стяжка на теплый пол

Испытание системы

После монтажа труб водяные теплые полы подлежат обязательной промывке и проверке на протечки. Делается это с помощью опрессовочного насоса и до заливки бетонного раствора. Причем здесь разрешается использовать воду без подогрева до рабочих температур. Главное – выявить места, где возможно протекает теплоноситель. Если все нормально, то остается уложить вдоль стен демпферную ленту и можно заливать стяжку.

Основные преимущества

По отношению к старой технологии с радиаторными батареями, новая методика имеет ряд преимуществ:

• Нагретый слой на уровне стопы человеческих ног. Ноги в тепле, голова в умеренной прохладе – это стимулируют человеческий организм к активной жизнедеятельности.
• Исключается трудоемкая процедура удаление пыли в труднодоступных местах радиаторов.
• Неравномерный обогрев стимулировал простудные болезни. В случае с теплыми полами все эти недостатки отсутствуют, поверхность легко подметается и моется;
• Освобождается пространство, нет необходимости продумывать варианты, как вписать радиаторные батареи и трубы в интерьер помещения;
• Монтажные работы стали намного проще;
• Проведение работ, основные элементы системы стоят дешевле. Для обогрева помещения достаточно температуры в трубах 55 ̊С и не более 60-70  ̊С. Монтаж и дальнейшая эксплуатация теплых полов оказывается дешевле на 30 %. Поэтому много появилось желающих узнать, как сделать водяной теплый пол.

Подготовка поверхности. Особенности утепления основы под теплый пол

Старая стяжка полностью демонтируется вплоть до основания. В отличие от процесса формирования обычной стяжки при установке теплого пола следует уже на начальном этапе выровнять пол по горизонтали, если имеются перепады более 10 мм.

Далее на очищенную поверхность укладывается слой гидроизоляции. По всему периметру закрепляется демпферная лента. Она позволит компенсировать тепловое расширение пола при нагреве.

Для того чтобы тепло не уходило вниз, необходимо утеплить основу пола. В зависимости от расположения помещения и типа пола, а также целевой направленности системы обогрева, выбирается соответствующее утепление:

• Если теплый пол – это дополнение к основной системе отопления, то достаточно использовать вспененный полиэтилен с отражающим фольгированным покрытием в качестве подложки для теплого пола (пенофол).
• Для квартир с отапливаемыми помещениями этажом ниже достаточно использовать листы пенополистирола или экструдированного пенополистирола толщиной от 20 до 50 мм или другой прочный утеплитель подходящей толщины.
• Для квартир первого этажа с неотапливаемым подвалом или домов, в которых пол расположен на грунте, следует использовать боле серьезное утепление в виде насыпи керамзита и листов пенополистирола толщиной в 50-100 мм.

Поверх утеплителя укладывается армирующая сетка. Она необходима для закрепления слоя стяжки, которой будет закрываться вся система теплого пола. Помимо прочего можно именно к сетке закреплять впоследствии трубу теплого пола, вместо использования специальных крепежных полос и клипс. При этом используются обычные пластиковые стяжки.

Схема устройства поверхности теплого пола
