Снегоуборщик для мотоблока своими руками: выкладываем суть

В чем главное преимущества такого механического устройства?

Благодаря своей универсальности, хороший снегоуборщик на основе мотоблока способен справляться с самыми разными задачами, не ограничиваясь исключительно придомовой территорией. Многие модели мощных и широких снегоуборщиков способны отличным образом убирать даже весьма значительные площадки – парки, скверы, беговых и велосипедные дорожки. Вследствие этого снегоуборщики также широко применяются не только фермерами и обычными частниками, но и коммунально-бытовыми хозяйствами.

Широкий выбор отечественных и зарубежных моделей

При выборе подходящего агрегата следует внимательно смотреть на его технические характеристики, а также поставленные перед ним задачи. Ведь брать очень дорогой и слишком мощный снегоочиститель для обычной придомовой территории просто нерационально.

Здесь хорошо подойдет и модель с невысокой мощностью, которая также хорошо справиться с поставленной задачей.

В чем преимущество использования гусениц для мотоблока читайте в статье.

Особенности эксплуатации снегоочистителя

Стандартные параметры снегоочистителя:

• ширина захвата очистительного гребня составляет порядка 65 см;
• выброс снега осуществляется в нижней части раструба на расстояние до 9 метров;
• для лучшего сцепления с поверхностью устройство может быть дополнительно оснащено грунтозацепами;
• во время работы при экстремально низкой температуре (ниже -20°С) необходимо применять синтетическое масло;
• угол поворота снегоочистителя составляет обычно порядка 90° от направления движения самого мотоблока.

Работать со снегоочистителем совершенно несложно, однако для этого нужно не забывать соблюдать технику безопасности. Современный снегоуборочный мотоблок имеет невысокий вес, а также довольно легкое управление. Медленный ход позволяет надежно удерживать его в руках, постепенно направляя в нужную сторону. Единственное, нужно не забывать о сильной струе выбрасываемого из-под шнека снега, а поэтому держаться на расстоянии от хрупких стекол и окон дома.

С помощью хорошего и практичного снегоуборщика можно оперативно убирать не только рыхлый, но и слежавшийся, плотный снег, однако для этого следует выбирать навесные устройства с мощными гребнями. Прочный валовый механизм с острыми ножами иногда не боится даже случайного попадания камней и мусора, вследствие чего его можно использовать даже на неровной местности. В то же время наиболее востребованной модификацией для обычных частных хозяйств остается снегоочиститель шнекового типа, цена которого является вполне умеренной и доступной для многих.

Принцип работы снегоуборочного оборудования

Конструкция снегоуборочного мотоблока состоит из нескольких элементов:

• двигателя;
• передних лопастей, осуществляющих подбор снега;
• роторного узла внутри механизма.

Описание механизма действия начинается с мотора. Двигатель приводит во вращение винтовой шнек с ножами, действующими по принципу мясорубки. При вращении шнека происходят измельчение впередилежащего снега с помощью врезающихся в него зазубрин и продвижение массы к центру. Лопасти ротора подбирают снег и отправляют его в соло корпуса. После этого происходит выталкивание снега через выходной патрубок на дистанцию в несколько метров. Это двухступенчатая конструкция, характерная для готовых агрегатов.

Роторная модель объединяет в себе функции снегоуборочного ротора и шнека. Крутящий винт подает снеговую массу в широкое жерло с большим ротором. Крутящий момент вращающегося ротора придает ускорение движению снега. Мощная струя снега может отлетать на расстояние в 20 м.

Роторный снегоуборщик

Шнековый снегоуборщик является одноступенчатым. Снежная масса с транспортера двигается прямо в выдувной раструб. Мощная воздушная струя отбрасывает снег наружу.

Интересно. Для уборки обширных площадей мокрого и сухого снега используется зафиксированный на мотоблоке или культиваторе снегоуборщик. Расчетливому хозяину понравятся снегоуборочная насадка и культиватор в одном агрегате. При грамотной модернизации и навыках есть возможность приспособить культиватор к уборке снега самостоятельно. Такой снегоуборщик способен отбрасывать снег на 12 м.

Популярные модели снегоуборочных машин

Среди огромного ассортимента предлагаемой производителями продукции наиболее востребованным является следующее оборудование:

Мегаладон-0,6 роторное оборудование к мотоблоку для уборки снега «Салют»

Роторная снегоуборочная насадка к мотоблоку Салют модель Мегаладон используется в качестве насадки для расчистки небольших площадок. Устанавливается на мотоблок спереди с помощью специального крепежного устройства, прилагаемого в комплекте.

Принцип работы:

• Основной рабочий элемент – шнек с зубьями.
• Вращаясь, вал передает снежную массу к центру, которая затем попадает в жерло.
• Направление выброса снега выбирает оператор посредством вращения экрана устройства.
• Величина расстояние, на которое будет отбрасываться снег, напрямую зависит от мощности двигателя, а также от угла наклона устройства выхода снега.
• Высота захвата снега регулируется специальными полозьями снегоуборщика, расположенными внизу устройства.

Особенности модели:

• Снегоуборщик крепится к передней части мотоблока, что исключает необходимость разворота руля и работы на передаче заднего хода.
• Способность продолжения работы снегоуборщика после остановки мотоблока за счет передачи крутящего момента с двигателя.
• Шнек изготовлен на новейшем лазерном оборудовании из высококачественного материала.
• Отвечает все требуемым правилам безопасности.
• Цепь снегоуборщика расположена в специальном защитном чехле и отделена от зоны непосредственной работы.
• Высокоточная конструкция выброса снега позволяет обеспечить соблюдение всех выбираемых параметров.
• Облегченная конструкция снегоуборочной насадки.

Технические параметры:

Характеристика	Значение
Ширина забора снега	60 см
Высота	25 см
Дальность отброса снежной струи	7 м
Диапазон скоростей передвижения	От 2 км в час до 4
Снегоуборщик	Одноступенчатый
Вес	42 кг
Цена	15 150 руб.

Снежный отвал Техас 92000160100 на мотоблок «Техаs»

Специализированный снегоуборочный отвал устанавливается на мотоблок Техас (как и на мотоблок Хускварна) спереди. Фреза заменяется на колеса. Используется для расчистки от рыхлого снега на узких дорожках и небольших придомовых площадках. В комплект вместе с отвалом входит крепление.

Ширина захвата снежного покрова составляет 75 см. Страна-производитель навесного оборудования – Дания. Среднерозничная цена на рынке навесного оборудования для садовой техники составляет 6 436 рублей.

Всем сельскохозяйственным труженикам для посадки различных культур, например картошки, просто необходима спецтехника, такая как картофелесажалка. Здесь узнаете, как сделать картофелесажалку для мотоблока своими руками.

Навесное оборудование для мотоблоков Техаs подбирается в индивидуальном порядке под определенную модель, так как каждое вспомогательное устройство изготавливается под определенную машину с учетом ее конструктивных особенностей и возможностей.

См-0,6 снегоотбрасыватель на мотоблок «Каскад»

Снегоуборочная насадка на мотоблок Каскад модели СМ 0,6 производит захват и выброс снега с помощью вращающихся шнеков, приводимых в движение двигателем мотоблока.

Технические параметры:

Характеристика	Значение
Ширина забора снега	65 см
Высота	От 15 до 20 см
Дальность отброса снежной струи	От 3 до 5 м
Диапазон скоростей передвижения	От 2 км в час до 4
Снегоуборщик	Одноступенчатый
Вес	50 кг
Производитель	Россия
Цена	14 500 руб.
Гарантийный срок	1 год

Снегоуборочная насадка на мотоблок «Крот»

Технические параметры снегоуборщика для мотоблока Крот:

Характеристика	Значение
Ширина забора снега	66 см
Высота	От 15 до 20 см
Дальность отброса снежной струи	От 3 м до 5 м
Диапазон скоростей передвижения	От 2 км в час до 4
Снегоуборщик	Одноступенчатый
Вес	42 кг
Производитель	Россия
Цена	18 900 руб.

Сп-56 приставка – снегоуборщик на мотоблок «Целина»

Принцип работы Сп-56 на мотоблок «Целина» заключается в разбивании льда и спресованного влажного снега шнеками снегоуборщика и перемещении полученной снежной массы на крыльчатку отбрасывания.

Снег отбрасывается через козырек желоба на расстояние 12 м, а направление выброса регулируется специальным рычагом в угле 190 градусов.

Технические параметры:

Характеристика	Значение
Ширина забора снега	56 см
Высота	51 см
Дальность отброса снежной струи	До 15 м
Высота столба отброса снега	5 м
Угол поворота козырька	190 град.
Габариты	67*56*100 см
Диапазон скоростей передвижения	От 2 км в час до 4
Снегоуборщик	Двухконтурный
Вес	48,3 кг
Производитель	Россия
Цена	19 372 руб.
Гарантия	1 год

Рейтинг производителей

Наиболее популярными считаются русские марки: поиск комплектующих не составит труда на рынке отечественной продукции.

Рейтинг компаний:

• Husqvarna;
• «Патриот»;
• Champion;
• МТД;
• Hyundai;
• «Салют»;
• «Мегалодон»;
• «Нева МБ».

Husqvarna

Оборудование оснащено мощным мотором, заправляемым бензином АИ-92, расстояние выброса снега — от 8 до 15 метров. Снегоочиститель справляется со слежавшимися массами, мокрым снегом, выдерживает эксплуатацию при низких температурах. Особенность – пониженный уровень шума и вибраций во время использования агрегата.

Техника предназначена для работ в частных владениях, на придомовых территориях.

«Патриот»

Модель оснащена электрическим стартером, позволяющим быстро запустить двигатель мощностью от 0,65 до 6,5 кВт. Размеры техники позволяют проводить уборку на узких проходах шириной 32 см.

Конструкция устройства легко чистит слежавшийся снег. Шнек прорезинен, облегчая работу с обрабатываемым покровов, не оставляет следов на рабочей поверхности. Сопло изготовлено из пластика с возможностью коррекции угла выброса снега.

Champion

Машина проходит сборку в США и Китае, качество техники остается на высоком уровне. Насадка в виде ковша очищает территории от свежего и заледенелого снега, слежавшихся снежных наносов. Внутри ковша размещен спиралевидный шнек.

Оборудование оснащено защитными полозьями, шинами с крупными глубокими протекторами, обеспечивающими отличное сцепление с ровной и наклонной поверхностями. Модель оснащена мощным двигателем (до 12 кВт), в наличии функции регулировки скорости, позволяющие экономить бензин во время уборки придомового участка.

МТД

Данная техника представлена широким модельным рядом, предназначенным для маленьких и огромных уборочных территорий, справляющимся с различными видами снежных покровов.

Различные конструктивные характеристики влияют на ценообразование снегоуборщиков. Угол разворота пластикового сопла достигает 180 градусов. Редуктор выполнен из литой корпусной конструкции, шнек с зубьями — из высокопрочной стали. Колеса оснащены самоочищающимися протекторами, что снижает возможность буксовки оборудования.

Hyundai

Эта техника больше подходит для уборки больших площадей. Представлена широким модельным рядом и различными модификациями.

Вся продукция справляется с поставленными задачами по очистке поверхностей даже при –30 градусах. К тому же обладает отличной проходимостью и экономичностью.

«Салют»

Навесная насадка справляется с работой при температуре от -20 до +5 градусов. Используется только на ровных участках земли и представлена в двух моделях, отличия которых заключаются в методе фиксации к мотоблоку.

Из функций регулирования представлена возможность корректировки дальности и направления выброса снега.

«Мегалодон»

Техника российского производства. Оснащена шнеком с зубьями, который измельчает снег от краев к середине и передает массу в сопло. Направление и дальность выброса регулируются с помощью экрана, высота удаления снежного покрова зависит от размещения полозьев.

Новшества и модификации:

• цепь расположена вне рабочей зоны и защищена кожухом, позволяющим проводить быструю замену;
• шнек изготовлен с помощью лазерной обработки, повышающей качество материала;
• облегчение веса корпуса;
• увеличение срока службы ремней благодаря соосности размещения шкивов.

«Нева МБ»

Насадка крепится к различным моделям мотоблоков исходя из мощности двигателя техники, что сказывается на отсутствии универсальности.

• «МБ-компакт» справляется со свежевыпавшим снегом на небольших территориях. Для достижения наилучшего результата необходимо использование грунтозацепов.
• «МБ-1» способен измельчить мокрый и шершавый снег. Лучше всего подходит для очистки средних по размеру площадей, автостоянок, тротуаров.
• На «МБ-2» насадка удаляет все виды мягких и глубоких снежных масс. Универсален на любых участках. При очищении асфальта или бетона стоит использовать стандартные колеса, при уборке грунта – грунтозацепы.
• «МБ-23» справляется с удалением всех видов снежных покровов исключительно на больших территориях.

Классификация навесных устройств

Все навесные снегоуборочные устройства можно разделить по следующим признакам:

• бульдозерные отвалы (ножи);
• шнекороторные снегометы;
• самодельные;
• изготовленные на заказ;
• приобретенные в магазине.

Подобное навесное оборудование обходится наиболее дешево, но его эффективность невысока. Ведь чем больше снега, тем сложней его перемещать. Особенно учитывая минимальное сцепление колес со снежным покровом или очищенной дорогой.

Поэтому такие устройства ставят лишь на:

• гусеничные снегоходы;
• полноприводные автомобили.

Шнекороторная снегоуборочная машина работает по принципу большинства электрических и бензиновых снегоуборщиков.

Энергия вращения вала двигателя поступает на редуктор, который приводит в действие шнекороторный механизм.

Шнек подает снег к ротору, а ротор разгоняет снежную массу до такой скорости, что снег пролетает 10–15 метров.

Самодельные снегоуборочные устройства пользуются популярностью среди тех, кто:

• умеет мастерить;
• обладает нужными инструментами и оборудованием;
• имеет доступ к необходимым деталям и материалам.

Те, кто не умеет делать подобные агрегаты самостоятельно могут:

• приобрести их в магазинах;
• заказать изготовление умельцам.

В большинстве случаев магазинные устройства:

• обходятся дешевле;
• обладают не слишком высокими характеристиками.

Особенности расчета толщины фундаментной плиты

Что такое снегоуборочная насадка на мотоблок

Универсальное приспособление для уборки снежной массы на больших площадях называется снегоуборщиком. Конструкция создана таким способом, чтобы собирать, сметать и отбрасывать снег. Главная функция снегоуборочной насадки – автоматизация ручного труда и экономия времени. Особенности снегоуборщика:

• работает в паре с мотоблоком;
• крепится спереди;
• прост в обслуживании.

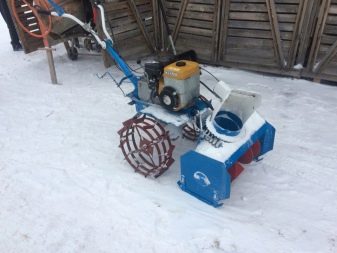

Насадка для уборки снега

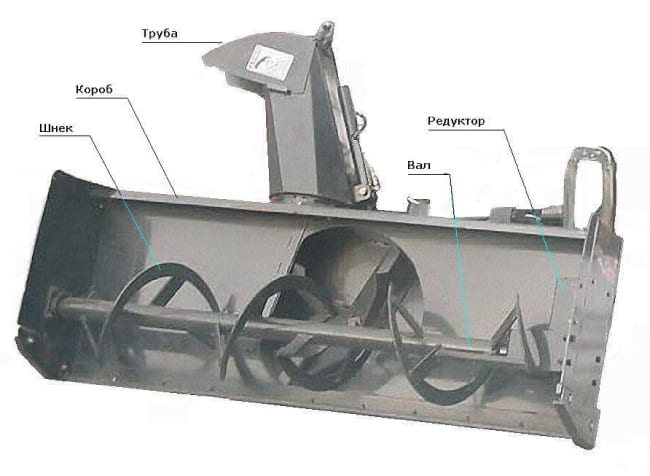

Корпус насадки сделан из металла, реже – пластика. Внутри короба размещен вал, на котором крепятся стальные лопасти сложной формы. Вращается вал за счет установленных в нем подшипников. На вал наварены по спирали дисковые ножи. Они состоят из двух половинок, которые витками сходятся к центральной части.

При движении вала снежный покров захватывается лопастями и направляется к центру. Тонкой струей осуществляется передача снега на винтовой транспортер (шнек). Снежно-ледяная масса, перемещаясь по шнекам, разрушается и попадает на лопасти ротора. После этого, засасываясь вентилятором, она по отводному патрубку (рукаву) выбрасывается наружу в заданном направлении и на определенное расстояние.

Конструктивные особенности

Конструкционно модификации снегоочистителей для агрегата «Нева» идентичны, различаются между собой исключительно по размерам и техническим параметрам.

Все навесные снегоотбрасыватели комплектуются железным корпусом, открытым с лицевой стороны. В корпусе находится шнековый конвейер (шнек, винтовой конвейер). Наверху корпуса располагается отвод для снега. С боковой стороны корпуса смонтировано приводное устройство шнекового конвейера. А на задней стороне корпуса локализуется прицепной механизм.

Теперь о структуре подробнее. Корпус выполнен из листового железа. В боковых стенах корпуса находятся подшипники вала шнекового конвейера. Снизу на данных стенах размещаются маленькие лыжи для упрощения передвижения данного снаряжения по снегу.

С левого бока располагается обшивка приводного устройства. Само устройство цепное. Ведущая звездочка (колесо привода) размещается в верхней части и сопряжена посредством вала с приводным фрикционным колесом. Ведомое колесо привода размещается в нижней области на валу винтового конвейера.

У отдельных снегоотбрасывателей ведущее и ведомое колеса привода сменяемые, что дает возможность изменять у снегоочистителя скорость вращения шнекового конвейера. Рядом с корпусом находится устройство натяжки приводного ремня, включающее в себя железный брус, который одним краем фиксируется к кожуху привода

На другом краю размещается фрикционное колесо (шкив). Брусок устройства натяжки зафиксирован не жестко и может передвигаться. Приведение в действие самого снегоотбрасывателя осуществляется от фрикционного колеса коленвала агрегата посредством ременной передачи.

Шнековый конвейер включает в себя вал, на котором находятся две спиралевидные стальные полосы с направлением витков к середине. В центре вала имеется широкая полоса, осуществляющая захватывание и выброс снежных масс через отвод снега.

Снегоотвод (рукав) также выполнен из листовой стали. Сверху его расположен навес, регулирующий угол выброса снежных масс. Присоединяется снегоотбрасыватель на стержень, размещенный у мотоблока спереди.

Необходимые материалы

Чтобы сделать полноценный снегоуборщик из культиватора, следует подобрать все материалы и инструменты из нижеследующего списка:

• Ключи разнообразного диаметра.
• Болты и гайки.
• Дрель.
• Болгарка.
• Несколько разных по диаметру отверток.
• Молоток и напильник.
• Плоскогубцы и тиски.
• Ножовку, работающую на электрической энергии.
• Различные цепи.
• Сварочный аппарат.
• Металлический лист (кровельное железо).
• Профильные трубы нескольких разновидностей по размеру.
• Фанера.
• Транспортерная лента.
• Уголки из металла.
• Подшипники закрытого типа.

Если же вы не обладаете таким количеством необходимых инструментов, то предлагаем вам более собрать облегченную версию, а именно ручной снегоуборщик своими руками.

Устройство и схема снегоочистителя

Прежде чем начинать конструирование машины, нужно подготовить расчёты и чертежи. Подготовку будет легче осуществить, если в голове появится чёткое представление визуального образа, принципа работы агрегата и его функционирования.

Как работает снегоуборочный аппарат со шнековой насадкой:

Передняя часть у очистителя состоит из огромного ковша с воронкой, которая собирает большое количество снега. Внутри расположено два винта-транспортёра — это шнек (см. тут как сделать его самому), перемещающие набранную массу в насос. Каждый винт состоит из лезвий, которые вращаются вокруг винта.

Как только двигатель заработал, лезвия начинают вращаться. Каждое вращение врезает острые зазубрины в снег, затем его сменяет второе острое лезвие.

Вращающие транспортёры и винты выполняют следующие основные функции:

• размельчение снега;
• добавляют его к насосу.

У транспортёров есть хитрость — они расположены под углом к насосу, что позволяет доводить снег до насоса. При помощи быстрого вращения винта снежная масса с большой скоростью вырывается наружу и относится напором воздуха на большое расстояние.

Внизу «лопаты» прикрепляется подрезная пластина.

Если в структуру универсального аппарата входит электродвигатель воздушного охлаждения, то воздухозаборник нужно обезопасить от случайного соприкосновения электрочасти с мокрым снегом.

Схема подготовки моделирования:

• Купить, или использовать в наличии имеющийся, двигатель мотоблока. Например, марки Honda (требования: 6,5 л в секунду; автотрансмиссия; передаточное отношение редуктора);
• Подготовить пластиковую трубу, преимущественно канализационную, диаметром равным 16 см;
• Понадобиться кровельное железо;
• Пригодится фанера (толщ.10 мм);
• Полудюймовая труба;
• Стальной уголок;
• Труба взять размером ѕ дюйма;
• Стальная пластина должна быть равной 120*270 мм;
• Кондуктор для сверления отверстий;
• Ось задних колёс.
• Подшипники скольжения проверить по размеру трубы. Если труба окажется шире внутреннего кольца, то её можно обточить на станке.

Общая ширина самодельной машины приблизительно равна 65 см (ширина захвата равняется 50 см), что удобно для хранения.

Компактный размер мото-снегоочистителя позволяет увеличить маневренность и очищать от снега даже самые узкие дорожки.

Более полная информация на приведенных видео:

Описание

Пристрій і принцип роботи

Компактні побутові снегоуборщики бувають бензиновими і електричними. Вони відрізняються між собою тільки способом харчування: перші працюють від бензину, другі відповідно — від електрики. Прочитайте статтю про електричні снегоуборщики.

Принцип роботи Суть роботи снігоприбирача полягає в наступному: за допомогою спеціально крутиться пристрої збирати в себе сніг, а потім за допомогою випускного жолоба з силою виштовхувати його в заданому напрямку на потрібну дистанцію.

Виходячи з цього, снігоприбиральні машини діляться на одноступінчасті і двоступінчасті. Перші для виштовхування снігу використовують тільки силу, яку створює шнек, обертаючись з великою швидкістю. У конструкції друге передбачений спеціальний ротор, який стоїть на вході випускного жолоба, і, обертаючись, виштовхує сніг.

Це дозволяє шнек крутиться з меншою швидкістю, що запобігає його швидкий знос і часті поломки при попаданні каменів або інших твердих предметів.

Шнек — пристрій, який подрібнює сніг і «закидає» його всередину снігоприбирача. Знаходиться він в передній частині машини, внизу і закритий зверху і з боків корпусом-ковшем, щоб сніг прямував саме в снегоуборщик. Шнек зазвичай виготовляють з металу.

Він являє собою міцне монолітне пристрій, який схоже на бурильну установку або різьблення гвинта в збільшеному варіанті. Обертаючись навколо своєї осі, він перемелює сніг і подає його всередину снігоприбирача.

Одноступінчатий снегоуборщик Якщо швидкість обертання велика (як в одноступінчатих видах), то потрапляння твердого предмета в шнек з великою ймовірністю стане причиною його поломки. Тому в таких машинах його покривають зверху гумою (іноді він повністю складається з гуми).

Ця особливість дозволяє при контакті з твердою землею трохи пересуватися снігоприбирача самостійно. У двоступеневих машинах шнек обертається з меншою швидкістю, тому що не він викидає сніг на великі відстані, а ротор.

Такі снегоуборщики можуть не тільки розчищати свіжий сніг, а й справлятися зі спресованими і захололі заметами. Поверхня металевого шнека може бути як гладкою, так і зубчастої.

Крім того, снігоприбирач має двигун, випускний жолоб. який регулює напрямок і дальність викидання снігу, колеса (іноді використовуються гусениці), ручки для пересування снігоприбирача людиною і в найскладніших моделях — панель управління.

Більш докладно про ел. Снігоприбирачі дивіться на наведеному відео:

Снігоприбирачі діляться на самохідні і несамохідні. У першому випадку, пересування здійснюється за допомогою двигуна (докладніше — тут), у другому — за допомогою самої людини (див. Forte QI-JY-50).

Ми склали рейтинг найбільших бульдозерів в світі. Прочитайте статтю про них тут.

Розрахувати продуктивності бульдозера, в залежності від грунту і технічних характеристик бульдозера допоможе ця стаття.

А з цієї статті ви дізнаєтеся про особливості бульдозера Б10М, який виготовляється на челябінському заводі.

Безопасность во время работы

Ничего сложного в работе со снегоуборочной навеской нет. Однако нужно придерживаться ряда правил, больше направленных на соблюдение личной безопасности:

• Перед запуском двигателя Невы необходимо проверить все важные узлы. К ним относится сцепка, привод, шнек. Не должно быть отпущенных болтов и шатающихся деталей. Шнек нужно провернуть рукой. Если он легко пошел и нигде ничего не трет, можно запускать мотор.
• Движение начинают плавно со скоростью около 2 км/ч. На ровных и длинных участках можно разогнаться до 4 км/ч, но не более того.
• Выброс снега происходит через отводной рукав с большой силой. Направляющий козырек нужно правильно отрегулировать, чтобы летящая масса не нанесла вред прохожим и окнам зданий.
• Если случайно внутрь ковша попал камень или большой кусок льда, шнек может заклинить. В этом случае агрегат следует остановить, мотор заглушить и попытаться очистить механизм.

Видео: как украсить магазин к Новому году

Хотелось бы посетить и Вашу торговую площадку, украшенную к Новому году!

Экономьте время: отборные статьи каждую неделю по почте

Способы крепления насадки

Навесное оборудование изготавливается для конкретных моделей мотоблоков. В зависимости от конструкционных характеристик мотоблока и разного расположения вала отбора мощности, существует несколько возможностей крепления насадки:

• напрямую, применяется лишь для моделей со встроенным редуктором с нужным передаточным числом;
• посредством сцепки;
• с помощью ременной передачи;
• через редуктор.

На заметку. Передаточные числа редуктора, ременной и цепной передачи зависят от модели, а также мощности мотоблока. Чтобы ротор хорошо разгонял снег, этот параметр должен составлять 1:4.
