Обзор направляющих для выдвижных ящиков

Наклейка буферной ленты

Буферная лента нужна обязательно, она будет защищать внутреннее пространство шкафа от пыли, а также смягчать удары двери об боковину при закрывании.

Клеят ее в самом конце, когда уже не нужен доступ к регулировочным винтам, т.к. она закрывает все отверстия на вертикальном торце двери.

Есть два вида буферной ленты, различающиеся по длине ворса:

• Короткая (до 6мм)
• Длинная (до 12мм)

По возможности, при заказе системы покупайте буферную ленту с длинным ворсом. Хоть ее и не часто используют, но все же длинный ворс обеспечит вам более комфортное использование шкафа.

Цвет буферной ленты подбирается в зависимости от цвета системы.

Поклейка буферной ленты много времени у вас не займет. Снимаем защитную пленку с обратной стороны ленты и клеим щетку на вертикальный торец двери.

На этом наша работа заканчивается, снимаем защитную пленку с профиля, с помощью тряпки и жидкости для мытья стекол доводим зеркала до идеального блеска — и наш шкаф можно завешивать вещами.

1. Делаем замеры помещения
2. Создаем проект шкафа купе
3. Рисуем сборочный чертеж шкафа
4. Фурнитура для шкафа купе
5. Расчет шкафа купе
6. Сборка и установка шкафа купе
7. Установка дверей шкафа купе

Роликовые направляющие: в чем их особенность?

Для того чтобы понять, почему многие мебельщики выбирают именно телескопические направляющие, необходимо ознакомиться со строением роликовой фурнитуры.

Такие механизмы стали доступны для широкой массы покупателей еще в 90-х годах, когда начинали продавать первую импортную фурнитуру. В большинстве случаях изделия производились в Китае, поэтому не всегда имели идеальное качество, но встречались и исключения.

Еще пару десятков лет назад такие механизмы считались очень востребованными. Их использовали для мебели любого типа, в том числе шкафов, комодов, компьютерных столов.

Они представляют собой вид двух планок, одна из которых закрепляется на стенке конструкции, а другая на самом ящике. Соединение межу ними представлено пластиковыми роликами, благодаря которым происходит движение.

Роликовый механизм

Можно отметить следующие положительные стороны установки роликовых направляющих:

• они тоже отличаются хорошей прочностью;
• такую конструкцию не сложно отремонтировать самостоятельно;
• их можно установить без помощи профессионального мастера;
• направляющие такого типа отличаются низкой ценой.

Роликовыми направляющими и сегодня комплектуют бюджетную мебель

Кроме того, отмечают следующие отрицательные стороны установки подобной фурнитуры:

• невозможно выдвинуть ящики до самого конца, ведь должно оставаться некоторое пространство для соединения двух частей направляющих;
• при неправильной установке велика вероятность быстрой поломки механизма;
• такая фурнитура не сможет выдержать слишком массивный ящик, ведь пластиковые ролики просто сломаются из-за такого давления;
• ролики из пластика через некоторое время стираются — это приводит к тому, что ящики начинают постоянно заклинивать;
• менее эстетичный внешний вид по сравнению с телескопами.

Роликовые направляющие

Направляющие для шкафа-купе: общие сведения о фурнитуре

Направляющие как часть мебельной фурнитуры выполняют важнейшую функцию. Благодаря этим элементам раздвижная система вместе со створками работает легко, свободно и тихо. Принцип действия такой конструкции довольно прост: дверные полотна передвигаются по рельсам для шкафа-купе за счет роликов или шариков.

Раздвижная система Версаль укомплектована надежной и долговечной фурнитурой

Версаль – самый распространенный и востребованный вид раздвижной системы, который встречается в шкафах купейного типа. Такая популярность обусловлена наличием долговечных, надежных и качественных комплектующих, а также удобных в эксплуатации элементов внутреннего наполнения. Раздвижные системы дополнительно оснащаются стопорами, уплотнителями и роликами для шкафов-купе. Направляющие с такой сложной конструкцией исключают возможность перекоса дверных полотен и произвольного закрывания.

Компоненты раздвижной системы и требования к направляющим для дверей-купе

Ширину направляющих для шкафа-купе и другие параметры фурнитуры следует подбирать с учетом характеристик дверного полотна

При этом обязательно принимаются во внимание вес и размеры каждой створки, а также материал, из которого они изготовлены. Направляющие для раздвижных систем обычно идут в комплекте с мебелью, поэтому нет необходимости приобретать подобные элементы отдельно

Однако они могут понадобиться в том случае, если фурнитура выйдет из строя и потребуется полная или частичная ее замена.

Если установку направляющих для дверей шкафа-купе выполнить правильно, то открывание и закрывание полотна будет происходить в одной плоскости. Вместе с другими элементами фурнитуры этот тип изделий является частью раздвижной системы. Требования к направляющим:

Направляющие для дверей-купе подбираются исходя из веса и материала створок

1. Высокий уровень прочности – хорошие прочностные характеристики обеспечивают длительный срок службы раздвижной системы, даже при условии регулярного ее использования.
2. Эстетичность – направляющие обязательно должны соответствовать стилю помещения, где стоит шкаф, а также дизайну самой мебели.
3. Удобство – раздвижная система должна быть настолько простой и удобной в эксплуатации, чтобы любой пользователь смог без проблем открывать и закрывать дверцы шкафа.

Стандартная комплектация раздвижной системы во всех конструкциях купе одинаковая. Зато перечень дополнительной фурнитуры может варьироваться в зависимости от модели шкафа и его внутреннего наполнения.

Раздвижная система включает следующие элементы:

• верхнюю и нижнюю направляющие для шкафа-купе, по которым перемещается дверная створка;
• профили с вертикальным и горизонтальным типом установки для надежной фиксации всех элементов внутреннего наполнения;
• доводчики для плавного хода створок;
• силиконовый уплотнитель;
• систему, состоящую из нижних и верхних роликов для раздвижных дверей шкафов-купе, за счет которых обеспечивается их свободное и бесшумное передвижение;
• винты в качестве крепежа;
• упоры для фиксации дверного полотна на определенном участке (имеют вид пружинных скобок);
• щетки.

Направляющие должны быть прочными, долговечными и удобными в использовании

Виды направляющих профилей для дверей-купе: классификация по типу материала

Подбирая для шкафа-купе направляющие, обязательно нужно обращать внимание на материал их изготовления. Для производства этих изделий используется следующее сырье:

• пластик;
• алюминий;
• сталь.

Направляющие профили из пластика имеют самую низкую цену. Такие изделия не отличаются длительным сроком службы и высокой надежностью. Они могут беспроблемно эксплуатироваться на протяжении 5-7 лет. По этой причине многие потребители предпочитают избегать покупки мебели с пластиковыми компонентами.

Направляющие для дверей шкафа-купе изготавливают из пластика, алюминия или стали

Сталь применяется для изготовления достаточно прочных и надежных изделий. Однако размер направляющих для шкафа-купе, в том числе их толщину, нужно подбирать с учетом параметров дверного полотна. Если фурнитура подобрана грамотно, срок службы раздвижной системы будет длительным. Цена таких профилей считается доступной для большинства покупателей и, как правило, она соответствует уровню качества этих изделий. Иногда встречаются варианты, которые не так долговечны и удобны в монтаже, как хотелось бы.

Из алюминия изготавливаются самые качественные детали. Эти профили обычно устанавливаются в дорогих и элитных моделях. Алюминиевые направляющие предназначены для шкафов, которые имеют высоту 4 м и более. Такие изделия отличаются обширной палитрой расцветок и большим выбором вариантов декоративного дизайна.

Как установить шариковые направляющие на выдвижные ящики своими руками

Итак, мы подошли к моменту, ради которого, собственно, вы и искали данную статью. Он подразумевает изучение способа самостоятельной установки шариковых направляющих на ящики для шкафа или иного предмета мебели. Итак, приступим.

Ящик на шариковых направляющих

Шаг № 1 – делаем разметку под фурнитуру

Итак, необходимо в первую очередь сделать разметку под устанавливаемую фурнитуру. Она производится с помощью карандаша и линейки, так как нам необходимо разметить ось, проходящую строго через центральную част ящика.

В первую очередь нам необходимо прорисовать ось под направляющую

После того, как этот этап будет выполнен, переходим к следующему.

Шаг № 2 – Закрепляем полоз комплектующих на размеченной стороне ящиков

Итак, мы нарисовали ось, по которой будет производить установку деталей. Теперь нужно наложить на нее полоз направляющих, таким образом, чтобы передний край данной детали находился на одном уровне с фасадом оснащаемого сегмента мебели. Однако, вам нужно внимательно следить, чтобы не наблюдалось выпирание детали вперед, так как в данной ситуации вполне возможно возникновение зазора, который нам совершенно не нужен.

Искомые регулировочные отверстия нужны для того, чтобы правильно закрепить полоз относительно ящика

С помощью обнаруженных отверстий выравниваем наш полоз строго по расчерченной оси. Сделать это просто: просто совместите все отверстия с линией так, чтобы она четко пролегала через их центр.

Затем в отверстие, расположенное на нашей детали горизонтально, вводим саморез. Теперь мы можем двигать полоз назад и обратно, не меняя положения его сегмента.

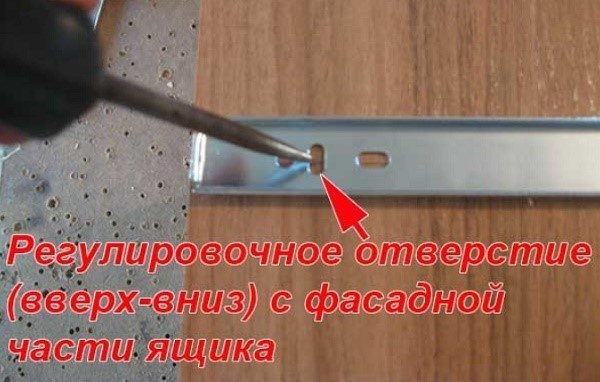

Регулировочное отверстие, отвечающие за направление движения вверх и вниз с задней стороны ящика

Задний сегмент нашего полоза закрепляем через прореху, отвечающую за движение ящика по вертикальным осям. Это нужно будет для того, чтобы впоследствии получить возможность проводить регулировку высоты ящика, выполнив следующие простые несколько шагов.

1. Демонтировав с помощью отвертки или шуруповерта саморез из фасадного отверстия, отвечающего за горизонтальное движение ящика.
2. Этот же саморез повторно вкрутим, однако, уже в фасадное отверстие, отвечающее за хождение ящика по вертикальной оси.

Дублирующее регулировочное отверстие для направления «вверх и вниз», для фасадного сегмента оснащаемой детали шкафа

Тогда у нас получится, что деталь, впоследствии будет присоединена к ящику посредством двух регулирующих отверстий, расположенных как в фасадной, так и в задней части ящика, отвечающих за хождение его по оси «вверх-вниз».

Шаг № 3 – установка направляющей непосредственно к боковине короба

Теперь, чтобы наше устройство работало, а ящики выдвигались, необходимо присоединить вторую часть нашей направляющей системы к внутренней части короба шкафа, внутрь которого затем и устанавливается ящик.

Крепежное отверстие, внутрь которого размещается саморез, самого обычного вида, круглый

Цены на аккумуляторные отвертки

Аккумуляторная отвертка

Только тут нужно учитывать один важный момент: в отличие от сегмента системы направляющих, присоединяющегося к боковине нашего выдвижного ящика, у той части, которая идет в короб, регулируемых отверстий куда больше. И помимо прорех, через которых система может двигаться по интересующим нас осям «вверх и вниз» и «вперед и назад», у них также имеются иные пазы горизонтального и вертикального типа, внутрь которых также требуется вкрутить саморезы.

Крепежное отверстие и регулировочные пазы, наличие которых нужно учитывать при установке данной детали направляющих

Присоедините направляющую, и отрегулируйте ее, таким образом, вставив саморезы по примеру предыдущего шага только в два отверстия, чтобы ящик вставал внутрь короба правильного. Как только вы убедитесь, что все установлено и отрегулировано согласно задумку, вытащите ящики вновь и вкрутите саморезы во все отверстия деталей короба.

Установка направляющих

Размеры направляющих должны быть равными ширине шкафа, в нашем случае это 1318 мм (по чертежу). Но по факту ширина шкафа у нас немного отличается. Пилить, конечно же, мы ни чего не будем, разница в +- 3 мм не является столь существенной.

В первую очередь необходимо установить верхнюю направляющую.

Монтаж верхней направляющей

Закрепить направляющие можно с помощью саморезов с пресшайбой 4,2*16 или универсальными шурупами с потайной головой 3,5*16. Для этого в верхней направляющей сверлом 4 мм делаем отверстия, приблизительно с шагом в 300 мм.

Если будете вкручивать универсальный шуруп с потайной головой, для того чтобы саморез «сел» полностью, в данных отверстиях нужно сделать зенковку под шляпку шурупа, можно сверлом 6-8 мм (НЕ сквозное).

Монтаж верхней направляющей раздвижной системы довольно прост, вставляем направляющую, выравниваем «заподлицо» и фиксируем саморезами.

Монтаж нижней направляющей

Делаем аналогичные отверстия под саморезы, но фиксировать направляющую в шкафу сразу не спешите. Тут есть один нюанс.

Нижняя направляющая должна быть смещена внутрь шкафа на 20 мм (+- 2 мм). Для того чтобы точно определить отступ ее от края, сделайте следующее:

• Просто положите направляющую в шкаф
• Установите одну дверь (нужно два человека – один заводит дверь в верхнюю направляющую, а второй приподымает колесики и заводит их в нижнюю направляющую)
• Возьмите уровень и добейтесь строго вертикального положения двери (двигая нижнюю направляющую)

Естественно, сам шкаф до этого уже должен быть выставлен по уровню.

Прикручивая направляющую, не забудьте предварительно установить в нее фиксаторы.

Основное функциональное назначение

Различные виды направляющих дверей-купе должны обеспечивать свободное закрывание–открывание раздвижных створок, вне зависимости — это створки межкомнатных или дверей полотен шкафов. Основой любой конструкции являются рельсы, по которым при помощи роликов горизонтально перемещаются створки.

К дополнительным аксессуарам относятся:

• роликовые подвески или опоры;
• уплотнители и заглушки профиля;
• фиксаторы;
• мелкая фурнитура;
• дополнительные устройства, наличие которых зависит от конкретного выбора роликов и направляющих.

• «SLIDER-Волховец»,
• «Фрамир»,
• «Herkules» или «Rollan».

Так и импортные, цена которых достаточно высока:

• «Raumplus»,
• «Francco»,
• «Archie»,
• «Hangroller».

Расчет выдвижных ящиков

Чтобы не было путаницы и недопонимания, определим исходные данные:

Мебель изготовлена из ламинированного ДСП толщиной 16 мм, для днища используется ДВП толщиной 4 мм.

• Ширина шкафа/тумбы (внешнего габарита) = Х.
• Высота ниши под установку выдвижных ящиков в шкафу/тумбе (за минусом накладной столешницы) = Y.
• Глубина стоевой (боковины) шкафа/тумбы = Z.

Расчет фасада ящика

Как ни крути, расчет внутренней части короба во многом зависит от фасадной части.

Фасад может быть внутренним (закатываться за боковые стенки корпуса) и накладным.

Как видно из чертежа, выбор накладного или внутреннего фасада может повлиять на глубину ящика. В случае вкладного он закатывается глубже на толщину фасада (-20 мм от глубины стоевой).

Высота фасада ящиков обычно варьируется в пределах 150-200 мм. Все зависит от того, что будет храниться внутри. Под документы и канцелярские принадлежности в офисных тумбах делают ящики поменьше, глубиной 120-150 мм, редко 180 мм. Бельевые ящики комода проектируют поглубже, начиная от 180 мм и заканчивая 250 мм. Под игрушки и постельные принадлежности ящики могут быть еще глубже по высоте фасада, но в этом случае обязательно нужно усиливать дно, ребром жесткости или перегородками.

Размер фасадов выдвижных ящиков с учетом технологического зазора рассчитывается по аналогии с остальными дверцами, более подробно можно почитать здесь. Если кратко – от габаритов по внешнему периметру отнимается 2-3 мм, между соседними фасадами зазор также составляет 2-3 мм.

Пример, как рассчитать фасады для двух выдвижных ящиков относительно нашей тумбы с габаритами X*Y*Z.

• Внутренний фасад: (X-16*2-3)x((Y-16*2)/2-3)
• Накладной фасад: (X-3)x(Y/2-3)

Высота и длина фасада может меняться местами, если есть текстура и желаемое направление рисунка – продольное или поперечное. При кромлении фасадов ПВХ по периметру необходимо учесть толщину кромки!

Как рассчитать боковину ящика

Направляющие для выдвижных ящиков предлагаются в продаже с шагом 50, начиная от 250 мм и заканчивая 550/600 мм. У производителей фурнитуры в каталогах всегда есть подобная раскладка, по которой можно сориентироваться в размерах и разметке под крепеж.

размеры роликовых направляющихразмеры шариковых направляющих

Таким образом, и глубина боковин ящиков берется с шагом 50. Для самых неглубоких ящиков 250 мм, и далее, соотнося глубину стоевой шкафа/тумбы с длиной подходящей направляющей – 300, 350, 400 мм и т.д.

Самая узкая боковина шкафа/тумбы для встраивания – 260 мм для накладного фасада и 280 мм для внутреннего фасада (под направляющую 250 мм). Требуемый зазор по переднему краю для монтажа обычно 2 мм. Сзади зазор произвольный, от 1-2 см и до 5см. Если остается больше, лучше приобрести направляющие подлиннее, чтобы не терять пространство за ящиком. Получается:

(глубина ящика)=длине направляющей и меньше Z не более чем на 50 мм.

Как рассчитать лоб (переднюю и заднюю часть) ящика

Если опять же обратиться к каталогам производителей, то можно увидеть, что зазор между боковинами корпуса шкафа/тумбы и ящиков составляет порядка 12,5-12,7 мм.

На самом деле, при расчетах эти цифры округляют, вычитая 13 мм. Так выдвижной ящик более свободно ходит и проще регулируется.

На чертеже схема расчета ящика наглядна и понятна. Таким образом, для расчета «лба» выдвижного ящика нужно отнять от габаритов шкафа/тумбы толщину ДСП 4 раза (по 2 с каждой стороны) и зазор 13 мм также с двух сторон. 16*4+13*2=90. Получается:

(длина лба)=Х-90мм.

Как рассчитать глубину ящика

Относительно глубины особых стандартов нет. Обычно под фасадом (Z5) оставляют 10-20 мм, а над фасадом 30-80 мм.

Таким образом, если, к примеру, высота фасада равна 150 мм, то глубина ящика будет порядка 80-100 мм. Я в расчетах опираюсь на карты кроя. Если уменьшение глубины ящиков позволит более компактно разместить детали на листе ЛДСП, то этим стоит воспользоваться. Бывают ситуации, когда несколько деталей вылазят на новый лист, а стоит «поиграть» с такими вот непринципиальными размерами деталей, как получается сэкономить на покупке целого листа с огромным остатком!

Расчет дна из ДВП

Есть два способа установить дно ДВП – внахлест и в паз. В первом случае дно прибивается к каркасу выдвижного ящика с обратной стороны. Во втором – задвигается в специальный паз.

• При креплении внахлест отнимают на зазор 2мм. То есть ((длина лба)+16*2-2)х((глубина ящика)-2).
• При глубине паза А мм с каждой стороны добавляют к внутреннему размеру (А-2) мм с каждой стороны. То есть ((длина лба)+ (А-2)*2)х((глубина ящика)-16*2+(А-2)*2).

Монтаж, расчет и установка направляющих для ящиков

Мало знать, какие бывают направляющие для ящиков, но возникает вопрос,
как рассчитать и установить направляющие.

В интернете приводятся большое количество способов и подходов в расчете и монтаже направляющих. Я использую простенькую, с понятным интерфейсом программу от Blum под названием DYNALOG, для проектирования используем модуль DYNAPLAN.

Рис. 29. Программа для расчёта направляющих

Программа позволяет рассчитать и роликовые направляющие, и метабоксы, Тандембоксы и тандемы. На выходе мы получим список деталей с размерами, необходимой фурнитуры, чертежи сверления боковой стенки и фасадов.

Специальные мебельные программы дорогие, нет смысла их осваивать и тем более покупать, если хотите изготовить изделия для дома самостоятельно.

В качестве примера базового изделия приведу тумбу высотой 616 мм, шириной 600 мм, глубиной 500 мм с накладными фасадами высотой 200 мм, ящиками из ДСП высотой 150 мм, зазоры между фасадами 4 мм.

Рис. 30. Эталонная тумба с накладными фасадами

Если хотим рассчитать установку ящиков в шкаф купе, то учтите, что при глубине шкафа 600 мм и внутренней перегородки в 500 мм, расчет ведем для вкладных фасадов, фасады будут внутри между боковой стенкой и перегородкой, а также между горизонтальными стенками. Боковые зазоры лучше сделать по 4 мм в варианте вкладных фасадов.

Рис. 31. Вкладные фасады в шкафу купе

	Детально о проектировании шкафа купе своими руками.

и

Расчет и монтаж роликовых направляющих

Даю небольшие пояснения к полученным результатам проектирования. В столбце справа указаны высота корпуса с ящиками, в варианте шкафа купе — это высота пространства с горизонталями, где мы планируем
установить ящики. Высоты фасадов равные по 200 мм, зазоры между фасадами, а также сверху и снизу по 4мм, по бокам 2 мм.

В этой табличке мы видим размеры фасада в мм., габариты ящика, а также размеры боковин, крыши, дна и задней стенки тумбы.

Здесь приведены роликовые направляющие с кодом Blum, но значительно эти направляющие не отличаются от обыкновенных и расчет вполне пригоден. Длина направляющих 450 мм, потому что внутреннее пространство тумбы по глубине 500 мм и если использовать направляющие на 500 мм, то ящики могут упереться в заднюю стенку тумбы.

Чертеж боковой стенки: нулевая точка в верхнем левом углу, от нее откладываем оси направляющих и отмечаем на ней точки для сверления насечек, по которым мы будем крепить направляющие.

Сверловку фасадов для роликовых направляющих и тандемов не привожу, она не всегда корректна, лучше будет крепить по месту с использование двухсторонней липкой ленты (скотча).

Расчет и монтаж метабоксов

Для тумбы используем метабоксы высотой Н или 150 мм, без разделителей

Здесь также размер фасада, дна и задней стенки ящика, боками ящика будут сами метабоксы.

Артикулы и количество фурнитуры.

Чертежи сверления боковой стенки и фасадов, сверлим насечки для крепления саморезами направляющих и монтажа фасадов.

Расчет и монтаж тандемов

Для тумбы используем тандемы с интегрированным Blumotion.

В таблице раскроя приведены размеры фасадов, габариты ящика, в таблице фурнитуры приведено количество и артикулы необходимой фурнитуры.

Чертеж сверления боковой стенки для сверления насечек.

На самом деле, программа дает ещё больше информации, я привел основную, которая необходима для изготовления ящиков и их монтажа на направляющие.

Расчет и монтаж тандембоксов

Для тумбы используем таедембоксы грузоподъемностью 30 кг для
высокого фасада высотой В с реллингом.

В таблице раскроя приведены размеры фасадов, габариты ящика, в таблице фурнитуры приведено количество и артикулы необходимой фурнитуры.

На чертежах сверления боковой стенки показано сверление насечек для крепления саморезами
направляющих тандембокс.

В фасадах сверлим по три отверстия, с каждого края фасада, глубиной 12 мм и диаметром 10 мм для крепления фасада к царгам и установки реллинга.

Сверление фасадов различается: один фасад сверлится по первому чертежу, два фасада по второму чертежу.

Читайте далее: Какие бывают направляющие для ящиков Роликовые направляющие Направляющие метабокс Шариковые направляющие Направляющие тандем Направляющие тандембокс Ящики леграбокс Что лучше тандембокс или метабокс?

Что нужно знать, прежде чем начать устанавливать выдвижные ящики

Принцип крепления полозьев к боковинам тумбы одинаков практически для всех выдвижных систем. Как правило, от переднего края отступают 2 мм и далее прикручивают по крайним установочным отверстиям и нескольким центральным, в зависимости от размера самих направляющих.

Различается только расчет высоты, на которых крепят полозки.

Есть три основных типа направляющих для выдвижных ящиков, с различным положением полозьев:

1. По нижнему краю (дну). Самые простые и бюджетные роликовые направляющие устанавливаются строго под дно самого короба ящика, внахлест на ДВП. Как собственно и самые дорогостоящие варианты оснащения выдвижных ящиков – тандембоксы. Они также устанавливаются по нижнему уровню короба ящика.
2. По центру боковины ящика. Шариковые телескопические дают большую свободу при монтаже – их можно крепить по любому уровню боковины короба ящика. Но все-таки лучше остановиться на центральном. Как показывает практика, установка и регулировка упрощается в разы.
3. С верхним креплением. У метабоксов (металобоксов) полозья роликовой направляющей расположены по верхнему уровню.

В каждом случае ящик будет «садиться» абсолютно по-разному. Рассмотрим на примере чертежа обычного комода с тремя ящиками. Для облегчения задачи предположим, что ящики начинают устанавливать с низа боковины самой тумбы, без вычета на цокольную коробку и дно. Это возможно в следующем варианте.

• Высота боковин тумбы равна 668 мм (при высоте комода без ножек 700 мм).
• Высота ящиков равна 150 мм при высоте фасадов 221 мм.

Как установить роликовые направляющие

Захват днища частью полозьев, которые крепятся к ящику, осуществляется на высоте 8-10 мм, в зависимости от толщины дна (ДВП).

Возьмем отступ от дна до нижнего края фасада равным 20 мм (обычно он колеблется в пределах 10-30 мм).

Схема установки роликовых направляющих будет выглядеть следующим образом.

При этом не будет никакой беды, если округлить значения. Взять не уровень высот 32/255/478, а округлить для удобства до 40/260/280. Главное, закрепить роликовые направляющие одинаково с обеих сторон.

Как установить шариковые направляющие

При аналогичном допуске под днищем в 20 мм, схема установки шариковых направляющих будет выглядеть следующим образом.

Отличие в том, что принято устанавливать шариковые направляющие по центру боковины. Поскольку они бывают разной ширины, проще не сдвигать их выше или ниже.

Также значения 99/322/545 можно округлить и сделать, допустим, 100/330/550.

Как установить метабоксы на выдвижной ящик

Отличительная особенность выдвижного ящика с металлическими боковинами – это его крепление по верхнему краю. Тут главное правильно подобрать высоту метабоксов относительно вертикали фасада. Она может быть 54 мм (оптимально для установки в узкую нишу под встроенной духовкой на кухне), 86, 118 или 150 мм. Если требуется ящик глубже – его можно «нарастить» с помощью одного или двух рядов специальных рейлингов.

В нашем случае оптимально взять метабокс 150 мм, схема установки будет выглядеть следующим образом.

Как и в предыдущих вариантах, допустимы округления для удобства: вместо 134/357/580 вполне можно взять 130/360/580.

Как установить фасады на выдвижной ящик

Фасады на выдвижные ящики всегда устанавливают после «пробы» и выравнивания внутреннего короба.

Сначала необходимо убедиться, что ящик двигается свободно и плавно, не перекашивается при движении и не заедает.

Только потом с помощью специальных подкладок (сгодятся обрезки ДВП, деревянная или пластмассовая линейка) прикидывается равномерное положение фасадов.

Затем, с помощью двухстороннего скотча фасад фиксируется и притягивается изнутри на саморезы 4х30. Сквозное крепление ручки также «держит» фасад. Но засверливаться под ручку стоит только после того, как фасад надежно зафиксирован.

Материалы для изготовления конструкции

Сэндвич панели хорошо удерживают тепло в помещении

Материалы выбирают в соответствии с механизмом открывания и типом ворот. Если дверь складывается из сэндвич-панелей, их стыкуют так, чтобы не завальцовывать одну с другой для исключения промерзания на соединениях. Сэндвич-панель — это соединенные стальные листы, между которыми укреплен теплоизолятор в виде вспененного пенополиуретана.

Толщина элементов колеблется от 9 до 45 мм. Выпускают одинарные плиты без утепляющей прокладки, но они не пользуются популярностью. Сэндвич-панели изготавливают с рисунком, имитирующим гофру, филенку, микроволну; с текстурой, напоминающей древесину вишни, дуба, березы, мрамор, апельсиновую корку.

Для панорамных полотен используют алюминиевые профили со вставками из сплошного поликарбоната с повышенными противоударными характеристиками. В подъемных секционных воротах в гараж панорамные плиты сочетают с установкой сэндвич-плит. Алюминиевый прокат и заполнение можно покрасить в разные цвета в соответствии с каталогом RAL.

Основы конструкции вальмовой крыши

Схема вальмовой крыши существенно отличается от обычной

Поэтому ей следует уделить особенное внимание – не зная теории, невозможно построить конструкцию своими руками

Для наглядности приведем подходящую картинку:

Конструкция вальмовой крыши

Здесь приведена наиболее простая разновидность вальмовой крыши. Но, разобравшись с её устройством, можно приступать и к строительству более сложных модификаций.

1. Начинается все с угловых стропил. Для них лучше всего брать прочную доску сечением 50х150 мм. Укладывается она под меньшим углом, чем промежуточные стропила.
2. Короткие стропила фиксируются не на коньковом брусе, а на угловом стропиле.
3. Размер конька в сечении должен быть не меньше, чем у угловых стропил – на него также приходится довольно большая нагрузка, как постоянная (от кровельного материала), так и временная (от снега, ветра).
4. Стропила, которые сходятся с разных сторон и надежно фиксируют конек, называют центральными – они тоже должны иметь серьезный запас прочности.
5. Для промежуточных стропил обычно берется более тонкий брус – между ними нагрузка от кровли распространяется более равномерно, что позволяет избежать перегрузок и выхода отдельных элементов конструкции из строя.

Все это будет полезно запомнить каждому человеку, желающему разобраться, как построить вальмовую крышу своими руками. Как видите, ничего особенно сложного здесь нет.

Технические особенности направляющих для дверей шкафа-купе и расценки на изделия

Направляющие для шкафов купейного типа могут иметь несколько полозьев. Их количество зависит от числа дверных створок. Различают следующие виды профилей:

• однорельсовые;
• двухполосные;
• трехрядные.

Для профилей из алюминия используется два вида покрытия – анодированное или цветная ПВХ-пленка

Большинство моделей современных шкафов имеет двухполосную систему. Расцветка направляющих зависит от материала, из которого они изготовлены. Стальные профили бывают бронзовыми, серебристыми и золотистыми, а также оттенка шампань. При желании покупатель сможет подобрать изделия, имитирующие различные породы древесины. Палитра расцветок алюминиевых профилей более обширна, как и выбор текстур.

Существует два вида покрытий, используемых на профилях из алюминия:

1. Анодированное покрытие – для окрашивания металлической поверхности используются химические методы. Облицовка получается очень прочной, поскольку частицы пигмента проникают внутрь материала. В результате этого краска проявляет стойкость к механическим нагрузкам, а также не боится воздействия влаги и прямых солнечных лучей.
2. Цветная пленка из ПВХ – этот тип покрытия отличается износостойкостью, долговечностью и влагостойкостью. Пленка снижает уровень шума, возникающего в процессе открывания и закрывания створок.

Таблица цен направляющих для шкафов-купе:

Наименование	Цена, руб.
Нижняя направляющая, 590 см (однополосная)	660
Нижняя направляющая, 600 см (серебро)	660
Нижняя направляющая, 600 см (бронза)	1055
Нижняя направляющая, 600 см (золото)	1100
Верхняя направляющая, 590 см (однополосная, серебро)	1200
Верхняя направляющая, 600 см (двухполосная, серебро)	2240
Верхняя направляющая, 600 см (двухполосная, бронза/золото/шампань)	2420
