Фекальный насос для откачки канализации

Шаг 3. Облицуйте пол в клетке

Применение фекальных насосов в частном доме

Владельцам частных загородных домов, так или иначе, приходится заниматься очисткой канализационной системы на участке. Это можно сделать, вызвав специальную службу с ассенизаторской машиной, но стоит такая операция весьма недешево, поэтому многие предпочитают решать проблему выкачивания самостоятельно.

Откачивание загрязненных вод может быть выполнено двумя типами агрегатов – дренажными или фекальными.

Различие между ними, на первый взгляд, кажется незначительным, но оно принципиально важно. Первые из них предназначены для перекачивания сильно загрязненных сред, включающих в себя различные твердые предметы размером до 5 сантиметров

Чтобы они не попадали внутрь устройства, на входном отверстии помпы устанавливается металлическая сетка.

Для устранения этой проблемы на фекальных моделях насосов  для канализации в частных домах устанавливается измельчитель.

Таким образом, дренажные насосы для канализации в частных домах практически не применяются.

Правила установки и подключения

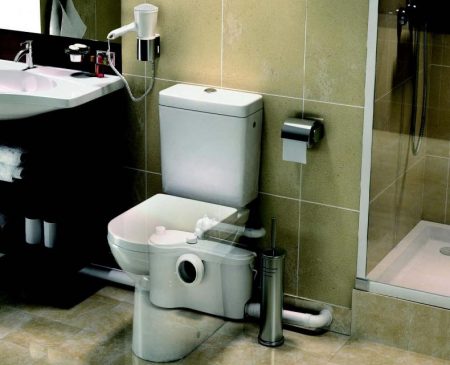

Установка и подключение насосов для унитазов и принудительной откачки стоков разных производителей происходит по очень схожим правилам. Но перед монтажом стоит прочесть инструкцию к конкретному изделию — могут быть особенности.

Канализационный насос может стоять на кухне — для отвода стоков от раковины и/или посудомоечной машины

Подключение

Место установки надо выбирать с таким условием, чтобы к насосу можно было добраться. Особого обслуживания он не требует, но периодически возникает необходимость в очистке. Если к насосу подключены посудомойка и стиральная машина, лучше регулярно проверять не забита ли канализационная установка жиром, грязью, отложениями солей. При необходимости возможна очистка мягкими средствами. Агрессивные химические составы лучше не применять, так как они могут повредить пластиковые и резиновые части установки.

Если канализационный вход находится выше чем надо

Итак, вот общие правила:

• Индивидуальная канализационная установка должна быть заземлена. Потому розетка должна быть трехпроводной с работающим заземлением. (Про устройство контура заземления в частном доме читаем тут).
• Для безопасности на линии электропитания должен стоять защитный автомат и УЗО.

• При монтаже блок фиксируется к полу. Для уменьшения уровня шумов желательна установка на виброгасящее основание (резиновая прокладка). К стене прижимать корпус нежелательно — чтобы не передавалась вибрация от насоса. Эти меры нужны для снижения уровня шумов.

• Выпускной трубопровод выполняют из жестких сантехнических труб. Есть два рекомендуемых варианта — пластиковые канализационные и медные трубы. Фитинги рекомендованы жесткие, неразъемные.
• Трубопроводы должны быть неподвижно зафиксированы (к стенам, полу и т.д.).

Вообще, установка и подключение канализационного насоса для кухни или туалета — не очень сложно мероприятие. Но при условии, что вы уже имеете какое-то представление о работе с сантехникой. В этом случае можно сделать все самостоятельно.

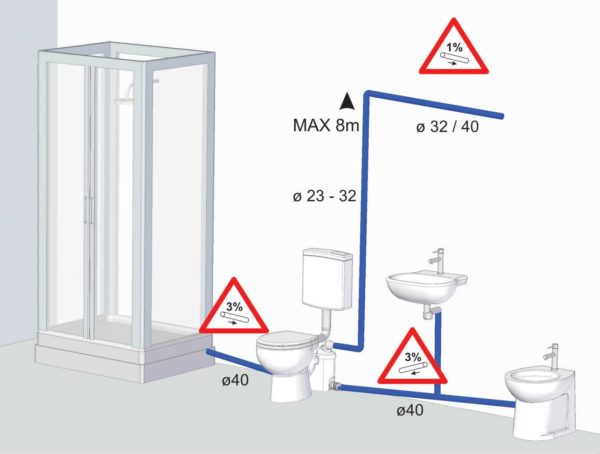

Особенности отводящего трубопровода

Компактные сантехнические насосы для туалета могут перекачивать стоки не только по вертикали, но и могут их поднимать вверх. При наличии вертикального участка в нижней его части желательно предусмотреть возможность слива — если придется прочищать трубопровод от засора, лучше, если стоки будут слиты в определенном месте, а не начнут выливаться во время работ.

Высота вертикального участка отводящего трубопровода определяется с учетом минимального уклона горизонтального участка. У каждого производителя (иногда у каждой модели) минимальный уклон свой, но в большинстве случаев он составляет 1-4% ( 1-4 см на 1 метр).

Правила установки канализационного насоса

Будьте внимательны. В описании канализационных насосов указана максимальная высота подъема стоков и максимальная дальность транспортировки по горизонтали. Например: 8 м вверх, и 80 м по горизонтали. Но это не значит, что подняв трубу на 4 метра вверх, можно будет транспортировать еще по горизонтали 80 метров. В данном случае — после четырехметрового подъема — протяженность горизонтального участка будет не более 40 метров. Просто подъем на 1 метр вверх «отбирает» около 10 метров транспортировки по горизонтали

Это важно и это стоит помнить

Рекомендации по установке

Правильный выбор оборудования – это гарантия качества работы всей системы. При строительстве частных домов, чаще всего, используются бытовые насосы для канализации погружного типа. Его мощность должна быть подобрана путем проведения расчетов. Как правило, эта величина указывается в проектной документации.

Вот несколько полезных советов по установке:

• Место, где будет установлен насос должно быть защищено от перемерзания.
• Перед установкой оборудование площадку следует очистить от грязи и строительного мусора.
• На дне колодца закрепляется опорное колено, которое снабжено специальным фланцем.

К колену присоединяется напорный трубопровод.
Верхняя сторона труб укрепляется на кронштейне, который вмонтирован в верхнюю стенку колодца.
Очень важно, чтобы трубопровод был смонтирован правильно, без напряжений и деформаций. Причем, диаметр трубы должен быть несколько больше, чем приемный патрубок.
Чтобы защитить насос от обратного тока жидкости трубопровод оснащается задвижной и обратным клапаном.
Для опускания и его подъема используют специальные направляющие и закрепленную на нем цепь

В тот момент, когда насос достигнет нижнего колена, осуществится их автоматическое соединение, которое будет герметичным.

При выборе оборудования следует отдавать предпочтение маркам, которые завоевали авторитет своей надежностью и долговечностью. Примером такого оборудования могут послужить насосы Grundfos для канализации.

Компания Grundfos производит большой ассортимент оборудования, предназначенного для отвода сточных и дренажных вод в частных домах, а также для прочистки канализации. Среди наиболее востребованной продукции насосы:

• Серии KP, оснащенные поплавковыми выключателями.
• Серии AP, выполненные из нержавеющей стали, поэтому отличающиеся особой долговечностью.
• Серии SEG, которые оснащены режущим механизмом для измельчения отходов.
• Серии SEV, предназначенные для сложных систем и имеющие увеличенный свободный проход.
• Высокопроизводительные насосы серии SE, снабженные уникальной системой защиты двигателя от перегрева.

Как правило, дренажные насосы для канализации отличаются от фекальных тем, что они могут работать с жидкостями, содержащими более мелкие твердые включения.

Так, в зависимости от марки, дренажные насосы способны пропускать твердые частицы величиной от 3 до 12 мм, в то время как фекальные справляются с включениями размерами от 35 до 100 мм. Поэтому дренажные насосы устанавливают для откачки жидкости из:

• Дренажных колодцев и отстойников;
• Бассейнов;
• Котлованов;
• Водоемов.

Как правило, такие насосы можно устанавливать для постоянной работы стационарно, или переносить их с места на место для откачки жидкости по мере необходимости.

При условии правильного монтажа и грамотного подбора оборудования, напорная канализация будет работать эффективно

Однако при проектировании очень важно не допускать просчетов, поэтому выполнения этого этапа работ лучше доверить профессионалам

Критерии выбора насоса для канализации

В зависимости от конкретных целей использования оборудования подбирается разновидность конструкции насосов.

При выборе подходящего устройства нужно учитывать такие критерии:

• Мощность насоса, которая определяет скорость выкачки отработанной жидкости из септика. При выборе необходимо учитывать объем выгребной ямы;
• Максимальная интенсивность напора. Эта характеристика определяет возможную высоту подъема отработанной жидкости. Если выгребная яма глубокая, мощность напора должна быть соответствующей;
• Материал, используемый для изготовления корпуса. Корпус устройства должен создаваться из достаточно устойчивых элементов, с минимальной вероятностью возникновения повреждений во время работы. К наиболее распространенным материалам для изготовления корпуса насосов относятся чугун, металл, либо обычный пластик.

Если учитывать все вышеперечисленные характеристики во время выбора подходящего насоса, проблем с эксплуатацией не должно возникнуть. Загрязнение из септика можно будет удалить без особых трудностей.

Использование фекальных насосов для откачки канализации

Для откачки сточных вод используют 2 вида насосов – дренажный и фекальный. Между ними разница небольшая, но важная.

Первые используют для перекачивания грязных жидкостей, в которых находятся твердые предметы величиной не более 5 сантиметров. Для защиты рабочей части механизма, на входе насоса крепят металлическую сетку.

Фекальные воды заметно отличаются, это – густая жидкость, в которой нередко содержатся волокнистые комки из шерсти, волос или ткани. Они быстро забьют сетку, и насос прекратит работу. По этой причине на канализационных фекальных насосах  устанавливают измельчитель.

Измельчители фекальных стоков

В случае с обработкой бытовых стоков, нужно, прежде всего, разобраться, какие материалы необходимо измельчать:

1. Из кухонной мойки, кроме жиров, в канализацию могут поступать остатки пищи, которые являются причиной засора, кроме случаев, когда они смешиваются с другими волокнистыми материалами из других источников.
2. Из умывальника и слива от стиральной машины наиболее неприятны волокнистые материалы, волосы и шерсть животных. Соединяясь с жирами из кухонной мойки, они способны создавать плотные засоры.
3. Канализационный насос для унитаза удаляет наиболее значительные засоряющие предметы, такие как – бумага, различные салфетки и тампоны.

Со всеми этими загрязняющими стоки материалами приходится иметь дело измельчителю.

По сути, этот элемент конструкции работает как обыкновенная мясорубка. При этом роль шнека для перемещения измельчаемой массы выполняет само устройство, создавая втягивающее усилие.

Учитывая особенности перерабатываемого материала, для изготовления ножей и решетки используются высокопрочные материалы из легированной нержавеющей стали.

Практикуются к установке ножи следующих форм:

• в виде крыльчаток с ножами – лопастями;
• резака по принципу мясорубки;
• цилиндрических ножниц-ножей;
• секатора крестовидного;
• резцов пластинчатых.

Виды насосов

Насос – это гидравлическое приспособление, предназначенное для откачки жидкости или газообразных веществ. Данные устройства классифицируются по конструкции, принципу действия и назначению. Рассмотрим, какие бывают насосы по типу использования:

1. Фекальный;
2. Санитарный;
3. Дренажный;
4. Комбинированный.

Чаще всего используется фекальный насос для откачки канализации в домашних условиях. Он предназначен для перекачки достаточно больших объемов вод, которые смешаны с твердыми отходами. Их устанавливают в сточные ямы, канализационные колодцы и прочие емкости.

Фото — погружной

Фекальный насос (Grundfos, Wilo) может быть напорный или высокого давления и ненапорный (например, как для ливневой, дождевой канализации или на кухне). Кухонные модели получили большую популярность благодаря наличию режущего и утилизирующего механизмов.

Туалетные модели имеют ряд преимуществ:

1. Простое устройство и схема подключения. Конструкция представляет собой пластиковый корпус в котором установлены двигатель, ножи и фильтр;
2. Его легко можно установить своими руками;
3. Доступная цена.

Санитарный насос применяется в местах общественного пользования для отвода жидкости. Они представлены моделями Sololift (Сололифт), Джилекс и другими. По типу работы относятся к обычным дренажным, но с более узкой сферой использования (для промывки биотуалетов, переносных душей на даче и прочих).

Фото — санитарный

Дренажный насос (DAB, Малыш), для канализации очень похож на фекальный, но работает только в чистой воде. В жидкости допускается наличие небольшого процента примесей или твердых частиц. Нужно отметить, что для принудительной канализации применяется специальный дренажный насос с измельчителем. Это гарантирует продолжительную и эффективную работу приспособления. Они также делятся на виды:

1. Поверхностный;
2. Погружной.

Наружные или поверхностные насосы необходимы для канализации, в которой есть возможность установить устройство рядом со сливной ямой. В емкость опускается шланг, который отсасывает жидкость. Глубинные монтируется непосредственно в сточную яму. Он изготавливается усиленной мощности, т. к. в его конструкции отсутствует шланг – для откачивания жидкости на дне устройства установлен специальный фильтр с компрессором и ножом. Такое оборудование более удобно в условиях частного применения, т. к. он включается и отключается автоматически. Для этого приспособление оснащается специальным датчиком уровня воды или давления. При изменении показателей до предельных границ, насос включается или выключается.

Фото — дренажный

В зависимости от виды монтажа бывает стационарный и подвижный.

У дренажных моделей много достоинств:

1. Простота использования;
2. Эти насосы отлично подойдут для выкачки малых объемов из канализации;
3. Высокие показатели прочности и долговечности;
4. Доступность;
5. Возможен подбор на любые потребности;
6. Производительность.

Для очистки воды и стоков промышленной канализации, многоэтажных домов и т. д. нужно подобрать канализационные насосные станции. Главным механизмом действия являются многочисленные насосы, которыми оснащена КНС. С их помощью из определенного места откачиваются сточные воды, фекалии, любые другие отходы и переносятся либо в специальный накопительный резервуар, либо в место сброса и утилизации. Станция может использоваться также как устройство для чистки воды в частном доме, если дополнительно оборудована фильтрами. Удобно применять такую конструкции в небольших районах, где есть возможность подсоединить канализационные отводы нескольких домов к КНС.

Достоинства:

1. Промышленный идеально подходит для экстремальных условий работы;
2. Чрезвычайно высокая производительность и эффективность;
3. Способность переработки больших объемов отходов.

Недостатки:

1. Высокая стоимость;
2. Сложность монтажа и ремонта. Зачастую эти модели устанавливаются в отдельное отверстие в земле. Любые устройства шахтного зависят от особенностей грунта, уровня подземных вод и промерзания.

Как выбрать место для установки дренажного насоса

Насос в зависимости от способа установки может быть:

1. поверхностным;
2. погружным.

Поверхностные насосы работают в «сухом» режиме, т.е. в откачиваемую жидкость погружен только всасывающий шланг. Это наиболее удобные для эксплуатации насосы. Используются при небольшой глубине воды.

Погружные насосы полностью опускаются в жидкость и откачивают ее с больших глубин. Вода в таких случаях охлаждает и смазывает насос. Вода забирается черед днище, где установлен сетчатый фильтр, защищающий детали механизма насоса от крупных частиц. Для установки насоса требуется просто опустить его в воду, лучше на небольшом расстоянии от дна. Погружные насосы компактны и бесшумны.

Как следует выбирать фекальную помпу?

Паспорт канализационного насоса для дачи содержит массу технических характеристик. И всех их надо учитывать при выборе этой техники. Первый показатель – это рабочая температура помпы, т.е. температура сливных стоков.

Насосное оборудование для канализации может быть:

1. Рассчитано на работу только с холодной и теплой водой до +45°С.
2. Предназначено для перекачки стоков с температурой до +90°С.

Для откачки воды из погреба и фекальных нечистот из уличного септика достаточно помпы первой категории. А вот для бесперебойного функционирования в составе принудительной канализации с массой сантехники в дачном доме придется подбирать модель из второй группы.

Автоматика, измельчитель и материал корпуса

Постоянно отслеживать состояние фекального насоса и управлять его работой вручную – значит нерационально расходовать свое время. На даче всегда полно занятий. Поэтому технику следует сразу подбирать с поплавком и термореле.

Первый будет контролировать уровень стоков в откачиваемой яме, выключая/выключая по необходимости помпу, а второй предотвратит перегрев электродвигателя.

Некоторые фекальные насосы способны справиться с твердыми отходами и камешками без измельчителя, однако только наличие режущего механизма гарантирует подобной технике долгий срок службы

Конструктивно измельчитель выполняется в виде:

• двухлопастного ножа;
• крыльчатки с режущей кромкой;
• комбинированного механизма с несколькими лезвиями.

Крыльчатка является самым дешевым вариантом измельчителя, но производительность у насосов с нею самая низкая. Нож с расположенной перпендикулярно друг к другу парой лезвий более надежен и производителен.

Однако наиболее продвинутым является сочетание трех режущих лезвий и перфорированного диска. Проходя через подобный измельчитель, твердые фекальные фракции превращаются в однородную перемолотую массу.

По материалу корпуса насос для откачки канализационных стоков на даче выбирать лучше всего из металла. Нержавеющая сталь и чугун прослужат в разы дольше пластика. Особенно этот нюанс важен для погружной техники, которая постоянно находится в агрессивных по составу грязных водах.

Высота подъема, мощность и электроснабжение

Чем выше указанная в паспорте производительность, тем быстрее помпа перекачает стоки. Однако и тем больше она потребит электроэнергии. Выгреб на даче редко когда делается объемным, поэтому для работы на дачном участке зачастую хватает маломощного агрегата. Он выкачает стоки не за 5 минут, а за 20, но и спешить за городом некуда.

Оптимальный для дачи вариант насоса по мощности – 400–500 Вт. Это производительность в районе 140–160 л/мин. Такие рабочие характеристики позволят легко справиться и с откачкой нечистот из сливной или выгребной ямы, и с избавлением от лишней воды в дачном погребе.

Цифры напора показывают максимальную высоту, на которую насосное оборудование по напорной трубе способно поднять жидкость с фекалиями. Но при расчете этого показателя надо учитывать не только вертикальный участок магистрали, но и горизонтальный.

Кроме того, следует принимать во внимание атмосферное давление, материал изготовления и сечение труб, а также температуру стоков и размер примесей в них. В упрощенном расчете нужного напора метраж горизонтального участка делится на десять и прибавляется к длине вертикального отрезка трубы, а затем все это увеличивается на 20–25% – полученная цифра должна быть меньше указанной в техпаспорте (+)

В упрощенном расчете нужного напора метраж горизонтального участка делится на десять и прибавляется к длине вертикального отрезка трубы, а затем все это увеличивается на 20–25% – полученная цифра должна быть меньше указанной в техпаспорте (+)

Одни модели канализационных насосов рассчитаны на питание от однофазной сети, а другие от трехфазной. Первая группа более дешева. Как правило, для дачи рекомендуется выбирать именно такой фекальный насос. Он меньше вызовет проблем с подключением к электросети. А при необходимости его можно запитать и от переносного генератора.

Стеклянные

Самыми популярными являются стеклянные перегородки для ванной. Это объясняется прозрачностью материала и удобством эксплуатации.

Существуют детали конструкции такие, как:

Стеклянные блоки — при помощи их можно улучшить дизайн непримечательной комнаты. Тем более в данный момент предлагаются уникальные раздвижного типа блоки в виде разнообразных изображений.

Закаленное стекло — изготавливается наподобие листов разных размеров. Блоки из этого материала чаще используют для ограждения ванны либо душа с основным пространством, то есть для разделения помещения на зоны.

Диаметры патрубков входа

Выбор диаметра входа насоса зависит от среды, в которой ему предстоит работать. Для чистой воды достаточно диаметра 0,5 – 1,5 дюйма, для грязной жидкости с механическими включениями — минимум 8 дюймов

Обратите внимание на расположение патрубка отвода: горизонтальный или вертикальный. Выбирайте тот, который подходит в вашем случае

Цена на дренажный насос для канализации в частном доме зависит от выбранной модели и ее конструктивного исполнения. Обычно покупатели выбирают универсальные модели, которые могут качать как чистую воду, так и воду с песком и илом. Оптимальным выбором для частного дома будет погружной насос с забором воды в верхней части средней мощности. Он небольшого размера, не нуждается в частом обслуживании, легко устанавливается и имеет большой рабочий ресурс.

Рейтинг лучших моделей бензиновых самоходных газонокосилок

Как проверить вентиляцию в помещении и определить застой воздуха?

Главные критерии выбора

Выбирая фекальный насос, следует учитывать:

• планируемый объем перекачиваемой жидкости;
• глубину будущего погружения;
• расстояние от забора воды до точки назначения;
• силу напора;
• диаметр главного прохода трубы, через которую будут транспортироваться канализационные стоки в септик;
• вид охлаждения мотора;
• расположение патрубков.

Выбирайте насос нужной мощности

При выборе подходящей модели в первую очередь следует обращать внимание на производительность аппарата. Чем выше данный показатель, соответственно, тем больше будет скорость работы устройства. Средний показатель для диаметра главного прохода канализационной трубы — до 0,8 см

Чем больше будет диаметр, тем выше будет доля посторонних включений, присутствующих в грязной жидкости, которые сможет в конечном итоге перекачать насос.

Также следует учитывать напорный максимум устройства. Условно средним значением считаются 10 м — данной величины достаточно для поднятия жидкости на высоту в 10 м и последующего ее переноса на 120 м в горизонтальном направлении.

Для бесперебойной работы устройство должно иметь подходящую мощность: чем больше людей будет проживать в доме, тем выше мощность должна быть и насосного оборудования для откачки стоков. Как правило, она достигает порядка 25 куб. м/ч, максимальная мощность погружной насосной станции — до 40 кВт, что позволяет перекачивать и выталкивать жидкость на высоту до 15–20 м (порядка 400 куб. м в час).

Что касается вида охлаждения приводного двигателя, то он должен хорошо справляться с большими нагрузками, чтобы перекачивающий агрегат работал без перегрева.

Устройство режущих элементов фекального насоса

Последним, но не менее важным аспектом выбора является тип расположения патрубков, который напрямую определит будущий способ монтажа. Обычно установка сводится к тому, что на дне резервуара ставится специальный патрубок, а на стенах — направляющие, чтобы опускать или при необходимости поднимать оборудование по тросу или на цепи.

Процесс спуска на дно ямы достаточно прост: насос для откачки канализации на патрубок легко насаживается под собственным весом. Патрубок вертикального типа более удобен, чем горизонтальный, так как к нему легче ввинтить трубу сверху, в то время как к последнему потребуется ставить дополнительный переходник.

Формула для расчета глубины погружения

Определить высоту, на которую следует поднять перекачиваемые сточные воды, легко по формуле G + D/10, где: G — глубина погружения, м; D — длина шланга от выгребной ямы или септика до места ликвидации стоков, м; 10 — деление величины на 10, поскольку 1 м вертикальной длины равен 10 м в горизонтальном положении.

Схема: погружение фекального насоса

К примеру, перекачивающий агрегат опущен на 6 м в глубину, расстояние до места, куда будет уходить жидкость, составляет 30 м. Выполняем расчеты: 6 + 30/10 = 9 м, следовательно, для принудительной канализации потребуется оборудование, поднимающее стоки вверх на высоту 9 м.

Эксплуатация и обслуживание

Если устройство выбрано правильно, оно будет эксплуатироваться без проблем около 7–8 лет. Единственное, чего нельзя допускать – попадания крупных частиц в режущий механизм – полотенец, средств женской гигиены, одежды. Это может вызвать заклинивание ножей.

Погружной фекальный насос способен измельчить ткань, резину при откачке жидкости из ямы, но если под нож попадет камень или металлические изделия, это может вызвать поломку насоса.

Ремонт оборудования может понадобиться в следующих случаях:

• качество перекачиваемой жидкости не соответствует параметрам оборудования;
• неправильный монтаж или эксплуатация;
• несоблюдение правил защиты насосного оборудования;
• отсутствие электрической защиты при частых перепадах напряжения;
• перегрев мотора;
• разгерметизация корпуса и попадание воды в мотор;
• механические повреждения;
• износ трущихся деталей.

При наличии гарантийного талона все поломки устраняются в сервисных центрах при условии правильной установки и эксплуатации.

Насосы для канализации

Насосы для канализации частного дома бывают дренажные и фекальные.

• Дренажные насосы служат для откачки загрязнённой воды из канализации дома, бассейнов, затопленных помещений. Такие воды содержат твердые частицы относительно больших размеров (50 мм и более): песок, камни и т.д., но свободны от органических или волокнистых включений;
• Фекальные насосы предназначены для откачки жидкостей повышенной вязкости, с органическими, илистыми и волокнистыми включениями, пищевыми отходами. Фекальные насосы имеют конструктивную особенность – наличие измельчающего устройства для таких частиц. Твердые неорганические включения могут сломать ножи измельчителя.

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

Так как дренажные установки не имеют системы измельчения, то они компактнее, а их стоимость ниже.

Области применения

Дренажные канализационные насосы могут быть использованы для откачки жидкости:

• накопительных колодцев или ливневой канализации частного дома, особенно проблема откачки актуальна весной, во время таяния снега или сильных дождей;
• резервуаров переливных колодцев (септиков);
• в подвалах, цокольных и других помещениях в частном доме в случае их затопления (поднявшимися грунтовыми водами или в результате прорыва труб водоснабжения дома);
• в бассейнах или колодцах, декоративных прудах для замены воды.

А также для:

• полива, мойки машин;
• прокачки воды через дренажные трубы канализации, если они не имеют нужного уклона.
