Обвязка котла отопления: разновидности конструкций и тонкости процесса
Содержание:
- Нюансы и варианты обвязки для разных типов котлов
- Стальные холоднокатаные трубы
- Как подключить твердотопливный котел
- Последовательность работ
- Система с гидрострелкой
- Особенности работы и подключения электрокотла
- Схемы обвязки
- Стационарные
- Грамотная меблировка: как обставить маленький зал
- В чем отличие твердотопливных котлов
- Что такое обвязка и из чего ее делают
- Основные узлы и элементы системы
- Заключение и видео по теме
Нюансы и варианты обвязки для разных типов котлов
Общие рекомендации опытных мастеров:
Схема монтажа подбирается индивидуально.
Котел устанавливают согласно правилам СНИиП ниже уровня приборов отопления.
Напольный котел перед обвязкой полипропиленом устанавливается на металлическое или бетонное основание.
Системы принудительной вентиляции и аварийного освещения рекомендуются для всех вариантов агрегатов.
В обвязку устройства, работающего на газовом топливе, включается коаксиальный дымоход, который при монтаже уплотняется по всем стыкам.
После завершения обвязки котлоагрегата и дымохода, приступают к устройству системы безопасности в следующем порядке: приборы по давлению среды (манометры), защитные приборы и далее автоматический воздухоотводчик.
Коллекторную схему выполняют трубопровод PPR 1.25 дюйма, по движению среды устанавливают защитные устройства, циркуляционный насос, гидрострелка и воздушник.
Для подачи отопительного теплоносителя к приборам нагрева от гребенки отводят 3 ответвления трубы PPR 1.0 дюйма, а остальные закрывают заглушками.
Подключают приборы нагрева и обратку.
В комбинированной системе нагрева контур теплого пола оборудуют самостоятельным наосом, при этом расширительный бачок устанавливают между гидрострелкой и котлоагрегатом.
Обвязку котлоагрегата завершают установкой дренажного крана, его используют также для заполнения контура, но лучше, если это будут два самостоятельных вентиля
Точка установки зависит от выбранной системы, но есть общие условия — дренажный вентиль устанавливается в нижней точке, что особенно важно, если планируется законсервировать систему зимой, чтобы в ней не осталось воды.
Газовое оборудование
Обвязку такого оборудования полипропиленовыми трубами выполняют с самостоятельной схемой и контурным насосом, создающим рабочее давление на малом участке сети от источника до распределителя.
Обвязывать такими трубами газовый агрегат допускается без стальных патрубков, поскольку температура нагрева на подаче не превышает 80 С.
В агрегате, работающем на газе, с чугунным бойлером, монтируют теплоаккумулятор, который помогает сбалансировать гидравлический режим и препятствует резким скачкам температур, влияющим на хрупкие чугунные поверхности нагрева. При обвязке 2х- контурных котлов дополнительно нужно размещать фильтры тонкой и грубой очистки воды.
Электрический нагреватель
Обвязка электрического котла полипропиленом вполне допустима. Котел имеет высшую оценку защитной системы, не дающей закипеть воде в агрегате, с последующим образованием пара и разрывом трубы. Процесс нагрева прекращается при отключении подачи электроэнергии на электронагревательные элементы.
Кроме того в системе имеются встроенные гидроаккумуляторы и устройства, для сброса излишнего давления среды, которое может образоваться при внезапном отключении электроэнергии и остановки насоса перекачки горячей воды к приборам нагрева и точкам водоразбора.
Обвязка твердотопливного котла
Твердотопливные модели
Это самый проблемный агрегат для обвязки из пластиковых труб. Для него установка защитного метрового патрубка на входе/выходе среды – обязательна, чтобы защитить их от перегрева. Для систем с насосной циркуляцией, потребуется дополнительное устройство резервного электропитания, чтобы продолжить охлаждение котла при аварийном отключении основного источника электричества. Кроме того выполняют малый гравитационный контур с небольшим количеством подключенных батарей, чтобы охладить котловые поверхности нагрева, пока не выгорит все топливо.
Твердотопливный котел по требованиям правил пожарной безопасности накрывают защитным кожухом, существенно снижающего теплопотери от стенок топочной камеры в котельную и, следовательно, негативное воздействие на PPR-трубы
Небольшая памятка для монтажа пластиковых труб — качество будет определяться не только монтажными работами, но и выбранным сортаментом труб. Следует приобретать все основное и вспомогательное оборудование котельной, только сертифицированные у зарекомендовавших поставщиков. Полимерные трубы не требуют изоляционных работ и покраски, на них не образовывается накипь и коррозия, они отличаются высокой шумоизоляцией. Стоимость материала ниже, а трубы легче, чем из металла, поэтому монтаж можно выполнить своими руками.
Стальные холоднокатаные трубы
Как подключить твердотопливный котел
Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:
Всегда открытый выход смесительного клапана (левый патрубок на схеме) должен быть направлен к насосу и теплогенератору, иначе циркуляции в малом котловом контуре не будет
Представленная схема показывает, как подключить агрегат правильно и применяется с любыми котлами на твердом топливе, в том числе — пеллетными. Вы можете найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Способ защиты от выпадения влаги в топке подробно рассматривается на видео:
Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.
Как работает схема
Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:
- Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
- При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
- Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
- По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.
Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:
- Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
- Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.
Подключение медными трубами не защитит полипропилен от разрушения в случае перегрева ТТ-котла. Зато позволит корректно работать термодатчику и предохранительному клапану на группе безопасности
Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар.
Насос неспособен перекачивать газы, поэтому при заполнении камеры паром крыльчатка остановится, циркуляция теплоносителя прекратится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.
Способ удешевления обвязки
Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:
Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix
Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.
Последовательность работ
Типовая схема обвязки предполагает места и последовательность установки оборудования, систему труб, вид и тип оборудования, количество контуров, вид нагревательных элементов, электросхему с оборудованием и приборами защиты. Когда система отопления имеет большое сопротивление, например, многоконтурное отопление или система «теплый пол», то устанавливают циркулярный электронасос.
Последовательность обвязки:
- Для начала надежно устанавливают котел на стену или пол. ТЭНовыйагрегат закрепляют не ниже 1.5 м от уровня пола, индукционные или электродные устройства закрепляют ниже, по условиям обвязки.
- Выполняют установку распределительного коллектора от котла.
- Присоединяют трубы требуемого диаметра к входному и выходному патрубкам ЭК.
- Устанавливают регулирующий температуру теплоносителя трехходовой клапан с функцией смесителя.
- Монтируют циркуляционный насос на обратке.
- Устанавливают приборы защиты котлов отопления, состоящей из 2-х клапанов и манометра, установленных на выходе из ЭК.
Схема обвязки системы с естественной циркуляцией
Типовая система отопления объектов по принципу естественной циркуляцией теплоносителя требует установку основных элементов:
- Комнатный термостат для регулировки температуры;
- отопительные приборы — радиаторы и конвектора;
- воздушный бачок открытого типа;
- запорно-регулирующая арматура и крана для подпитки контура сети.
Технология схема обвязки электрического котла с естественным движением среды является простой и доступной для самостоятельного монтажа. Она упрощается из-за отсутствия насоса для перемещения теплоносителя.
Нагретая вода перемещается по контуру, выполненных со строгим соблюдением уклонов, благодаря физическим законам движения горячих и холодных сред. Она применима для индивидуального отопления одноэтажных объектов с небольшими площадями нагрева.
Обвязка с принудительной циркуляцией
В этой схеме дополнительно обвязывается циркуляционный насос: байпасная линия, электропитание, запорно-регулирующая арматура и система безопасности с датчиками температуры и давления. Эта наиболее оптимальная схема автоматического управления уровнем нагрева и ГВС. Владелец объекта может выбирать разные температуры для разных помещений, хотя и потребует повышения стоимости отопления на затраты электроэнергии для работы насоса.

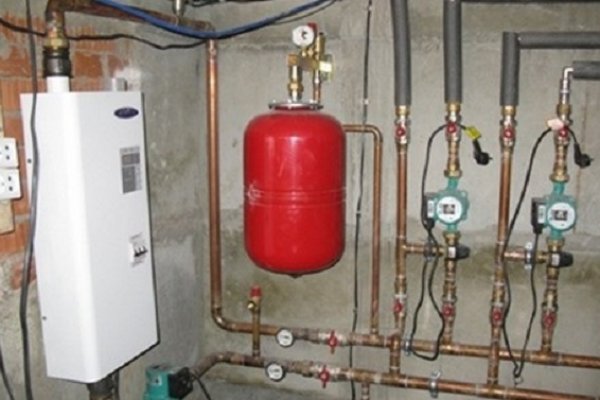

Алгоритм обвязка электрического котла отопления, схема ТЭНового электрокотла:
- Присоединяют выходные патрубки к сетевому трубопроводу через шаровые краны и американку.
- Монтируют в обратной магистрали расширительный бачок мембранного типа и сетчатый грязевик для фильтрации взвешенного шлама и мусора в сетевой воде.
- Для очистки грязевика, перед ним устанавливают шаровой кран.
- Устанавливают циркуляционный насос в схемах с принудительной циркуляцией, если его нет в комплекте поставки котла, то его приобретают дополнительно, подбор осуществляется по объему воды, которая окулируется по контуру котла и указанному в паспорте.
- Устанавливают группу безопасности: манометр, воздухоотводчикаи предохранительно-сбросной клапан, предотвращающий от повышения давления в системе.
Аварийная обвязка
Такой вид обвязки обязателен для двухконтурных электрокотлов, его выполняют в целях безопасной эксплуатации всего оборудования, например, внезапное отключение электроэнергии.
Существует несколько вариантов аварийной обвязки ЭК:
- Циркуляция воды через байпас с подпиткой водопроводной водой. Схема имеет небольшое применение, в связи с тем зачастую при отключении электроэнергии – вода также отключается.
- Аварийный источник электропитания для насоса циркуляции — аккумуляторная батарея. Она должна всегда находиться в заправленном состоянии, таким образом, схема требует постоянного обслуживающего персонала для зарядки и обслуживании батарей.
- Гравитационная циркуляция — специальный контур с минимальным подключением нагрузки, для охлаждения теплоносителя, обогревает только небольшую часть комнат. Данная схема – самое эффективное решение.
Можно подвести черту, действительно, обвязка электрического котла автономного отопления не является сложной. Тем не менее от исполнителя потребуется скрупулёзность выполнения и обеспечения качества соединений. От владельца и монтажной организации потребуется соблюдение Правил электробезопасности и соблюдение точности монтажной схемы завода-изготовителя обозначенной в технических документах электрокотла.
Система с гидрострелкой
Она является очень похожей на схему с коллекторами. Однако вместо двух коллекторов используется гидрострелка. которая является вертикальной трубой с большим диаметром, и которая подключается к подающей и обратной линии. Она имеет еще много штуцеров, к которым подсоединяются отдельные группы пользователей.
Патрубки, к которым можно подключить радиаторы. теплый пол и т. д. размещаются на разных высотах гидрострелки. При этом высота размещения соответствует температуре воды. Благодаря этому в различные устройства можно подавать теплоноситель с определенной температурой.
Особенности работы и подключения электрокотла
Будет неправильным назвать обвязку котла сложным процессом, тем не менее, установка электроотопления в жилых и общественных помещениях потребует от владельцев строгого соблюдения правил и требований технологии. Главной особенностью ЭК, перед другими нагревателями индивидуальных схем отопления — компактность и вседоступность места установки, в связи, с чем он может быть включен в любую точку внутридомовой отопительной сети.
Агрегат одинаково эффективно функционирует в схемах обвязки с естественным и принудительным движением отопительного контура. При установке нагревателя в самой нижней точке схемы будет достигнут достаточно высокий уровень нагрева отопительных приборов.
Существует достаточно много типовых вариантов, поэтому обвязка электрического котла отопления — схема, которую подбирают для реальных условий теплоснабжения объекта. Тем не менее, для любой их них должна быть создана надежная система заземления, которая обязана, периодически проверятся на работоспособность. Эту работу, как и монтаж, и обвязку котла и сетей должны выполнять сертифицированные специалисты, что является важным условием эффективной и безопасной работы оборудования в будущем. Возможно, подключение агрегата выполнить из абонентского электрощита, при этом использовать «0»- фазу категорически запрещается, поскольку защита ЭК воспримет это соединение цепи, в виде короткого замыкания.
Схемы обвязки
Итак, к двухконтурному газовому котлу примыкает пять труб. По одной транспортируется топливо, по остальным – циркулирует вода. Если с выходом для газа всё понятно, то с каналами для воды придётся повозиться.
- одна труба предназначена для соединения патрубка основного теплоносителя с обратным контуром отопительной системы;
- второй канал соединяет этот же теплоноситель с другого ракурса с трубой подающего контура;
- третий канал служит для соединения патрубка дополнительного теплоносителя с водопроводной трубой ;
- и четвёртая труба соединяет канал, подающий горячую воду в кран, со вторым теплоносителем.
Схемы обвязки различных газовых котлов
Монтажная схема обвязки газового двухконтурного настенного котла определяет его принцип работы. В данном случае получается следующим образом.
- Сначала происходит распределение воды из основного теплообменника.
- Далее через трехходовой кран отопительный контур закрывается, а теплоноситель начинает поступать в дополнительный теплообменник. Происходит нагревание горячей воды, отопление пока в режиме ожидания.
- Когда кран с горячей водой закрывается, система сразу же переключается на нагревание теплоносителя, который циркулирует по трубам отопления.
Обратите внимание!Эта схема не лишена недостатков. Для семьи, состоящей из двух-трёх членов, такого котла будет вполне достаточно
Если же семья большая, отопительная система этого типа не сможет обслуживать дом эффективно. В процессе эксплуатации будут возникать неприятности.
С бойлером
Если же к системе ещё подключён бойлер, то схема будет слегка отличаться от общей. Количество труб не изменяется. В данном случае обогревательный контур бойлера закольцовывается с дополнительным теплообменником. Водопроводная труба соединяется непосредственно с самим бойлером, не контактируя с теплообменником. Из бойлера горячая вода транспортируется к крану. Горячая вода есть, при этом отопительная система своё функционирование не прекращала.
Данная схема отличается неоспоримыми преимуществами, среди которых можно выделить такие:
- предупреждается засорение теплообменника осадком, который остаётся после нагревания воды из водопровода;
- при использовании горячей воды отопительная система не выключается.
Схема обвязки котла с бойлером
Но может возникнуть вопрос, для чего устанавливать дополнительный бойлер, если котёл двухконтурный и обязан обеспечивать дом горячей водой. Это может показаться невыгодным. Однако, есть случаи, когда без такого решения не обойтись, например, если котёл уже установленный, с обогреванием дома справляется хорошо, а вот горячей воды для семьи мало.
С электробойлером
Немного отличается от вышеописанного варианта правильная схема обвязки двухконтурного газового котла, которая функционирует вместе с электронагревательным прибором. Основной патрубок дополнительного теплообменника соединяется с водопроводом, второй патрубок – с нагревательным прибором. Смесители с электробойлером соединяются посредством труб.
Эта схема довольно выгодна в ряде случаев. В бойлере есть всегда горячая вода, температура поддерживается при помощи специального нагревателя. Если купить прибор достаточного объёма, вы никогда не будете сталкиваться с проблемой нехватки горячей воды. Можно сэкономить и на топливе и на электроэнергии, так как вода в отопительный прибор будет поступать уже тёплая. А ещё не будет перерывов в работе отопительной системы.
Стационарные
Грамотная меблировка: как обставить маленький зал
Как уже говорилось ранее, маленький зал необходимо обставить таким образом, чтобы он не выглядел таковым. Основная задача дизайнера в данной ситуации – визуально увеличить пространство посредством светлых обоев, потолков и пола. Большое количество света также немаловажный пункт, который позволит сделать комнату светлее и просторнее визуально.
Не стоит загромождать комнату большими шкафами и диванами, лучше приобрести небольшую стенку или угловые стеллажи. Все большую популярность в современных квартирах завоевывают угловые небольшие витрины, которые не занимают много места, но при этом являются довольно вместительными.
В общем и целом в обстановке небольшого зала нужно знать несколько вещей:
- Оформить зал небольшой площади лучше всего в светлых тонах;
- Уютный зал получится, если добавить небольшие элементы декора: фото, картины, вазы, статуэтки, книги;
- Мебель следует выбирать компактную и функциональную, чтобы при необходимости ее можно было разложить;
- Оформление гостиной нужно тщательно распланировать, отделочные материалы должны сочетаться с мебелью.
- Потолок должен быть ровным и немного темнее обоев, это позволит визуально сделать комнату выше.
- Книги можно расположить на полках или на небольшом стеллаже, чтобы не перегружать интерьер.
В чем отличие твердотопливных котлов
Помимо сжигания различных видов твердого топлива, теплогенераторы имеют ряд отличий от остальных источников тепла. Эти особенности нужно воспринимать как данность и всегда учитывать при обвязке твердотопливного котла с системой водяного отопления. В чем они заключаются:
- Высокая инерционность. На данный момент не существует способов резко потушить разгоревшееся твердое топливо в камере сжигания.
- Образование конденсата в топливнике во время прогрева. Особенность проявляется из-за поступления в котловой бак теплоносителя с низкой температурой (ниже 50 °С).
Схема устройства ТТ-котла прямого горения с принудительным нагнетанием воздуха
Инерционность создает опасность перегрева водяной рубашки отопителя, вследствие чего теплоноситель в ней вскипает. Образуется пар, который создает высокое давление, разрывающее корпус агрегата и часть подающего трубопровода. Как результат, в помещении топочной много воды, куча пара и непригодный к дальнейшей эксплуатации твердотопливный котел.
Подобная ситуация может возникнуть, когда обвязка теплогенератора выполнена неправильно. Ведь на самом деле нормальный режим работы дровяных котлов – максимальный, именно в это время агрегат выходит на свой паспортный КПД. Когда термостат реагирует на достижение теплоносителем температуры 85 °С и прикрывает воздушную заслонку, горение и тление в топке еще продолжается. Температура воды повышается еще на 2—4 °С, а то и больше, прежде чем ее рост остановится.
Другая неприятная особенность работы агрегата на дровах – появление конденсата на внутренних стенках топливника из-за прохождения через водяную рубашку еще не разогретого теплоносителя. Этот конденсат – вовсе не божья роса, поскольку представляет собой агрессивную жидкость, от которой быстро корродируют стальные стенки камеры сжигания. Потом смешавшись с пеплом, конденсат превращается в липкую субстанцию, отодрать ее от поверхности не так легко. Проблема решается установкой смесительного узла в схему обвязки твердотопливного котла.
Такой налет служит теплоизолятором и снижает КПД твердотопливного котла
Владельцам теплогенераторов с чугунными теплообменниками, не боящимися коррозии, рано вздыхать с облегчением. Их может ожидать другая беда – возможность разрушения чугуна от температурного шока. Представьте, что в частном доме на 20—30 минут отключили электроэнергию и циркуляционный насос, прогоняющий воду через твердотопливный котел, остановился. За это время вода в радиаторах успевает остыть, а в теплообменнике – нагреться (из-за той же инерционности).
Появляется электричество, включается насос и направляет в разогретый котел остывший теплоноситель из закрытой системы отопления. От резкого перепада температур у теплообменника случается температурный шок, чугунная секция дает трещину, на пол бежит вода. Отремонтировать весьма сложно, заменить секцию удается не всегда. Так что и при таком раскладе узел подмеса предотвратит аварию, о чем будет сказано далее.
Аварийные ситуации и их последствия описаны не с целью напугать пользователей твердотопливных котлов или побудить их к покупкам ненужных элементов схем обвязки. Описание основано на практическом опыте, который необходимо учитывать всегда. При правильном подключении теплового агрегата вероятность подобных последствий чрезвычайно низка, почти такая же, как у теплогенераторов на других видах топлива.
Что такое обвязка и из чего ее делают
В системе отопления две основные части — котел и радиаторы отопления или теплый пол. То что их связывает и обеспечивает безопасность — это и есть обвязка. В зависимости от типа установленного котла используются разные элементы, потому обычно рассматривают отдельно обвязку твердотопливных агрегатов без автоматики и автоматизированных (чаще — газовых) котлов. У них разные алгоритмы работы, основные — возможность нагрева ТТ котла в фазе активного горения до высоких температур и наличие/отсутствие автоматики. Это накладывает ряд ограничений и дополнительных требований, которые приходится выполнять при обвязке котла, работающего на твердом топливе.
Пример обвязки котла — сначала идет медь, потом — полимерные трубы
Что должно быть в обвязке
Для обеспечения безопасной работы отопления обвязка котла должна содержать ряд устройств. Обязательно должны быть:
- Манометр. Для контроля давления в системе.
- Автоматический воздухоотводчик. Для спуска воздуха, попавшего в систему — чтобы не образовывались пробки и не стопорилось движение теплоносителя.
- Аварийный клапан. Для сброса чрезмерного давления (подключается к системе канализации так как стравливается некоторое количество теплоносителя).
- Расширительный бак. Необходим для компенсации теплового расширения. В системах открытого типа бак ставится в верхней точке системы и представляет собой обычную емкость. В закрытых системах отопления (обязательно с циркуляционным насосом) ставится мембранный бачок. Место установки — в обратном трубопроводе, перед входом в котел. Он может быть внутри настенного газового котла или устанавливается отдельно. При использовании котла для подготовки воды для ГВС также необходим расширительный бак в этом контуре.
-
Циркуляционный насос. Обязателен к установке в системах с принудительной циркуляцией. Для повышения эффективности отопления может стоять и в системах с естественной циркуляцией (гравитационных). Ставится на подачу или обратку перед котлом до первого ответвления.
Часть этих устройств уже установлена под кожухом газового настенного котла. Обвязка такого агрегата очень проста. Для того чтобы не усложнять систему большим количеством отводов манометр, воздухоотводчик и аварийный клапан собирают в одну группу. Есть специальный корпус с тремя отводами. На него накручиваются соответствующие устройства.
Так выглядит группа безопасности
Устанавливают группу безопасности на подающем трубопроводе сразу на выходе котла. Ставят так, чтобы легко было контролировать давление и можно было вручную стравить давление в случае необходимости.
Какими трубами делать
Сегодня в системе отопления уже редко используют металлические трубы. Их все чаще заменяют на полипропилен или металлопластик. Обвязка газового котла или любого другого автоматизированного (пеллетного, на жидком топливе, электрического) возможна сразу этими видами труб.
Настенный газовый котел можно подключать полипропиленовыми трубами сразу от входа котла
При подключении твердотопливного котла хотя-бы метр трубы на подаче непроходимо делать металлической трубой и лучше всего — медной. Дальше можно ставить переход на металлопластик или полипропилен. Но и это — не гарантия того, что полипропилен не разрушится. Лучше всего сделать дополнительную защиту от перегрева (закипания) ТТ котла.
При наличии защиты от перегрева обвязку котла можно сделать полиропиленовыми трубами
Металлопластик имеет более высокую температуру эксплуатации — до 95°C, чего достаточно для большинства систем. Можно ими делать и обвязку твердотопливного котла, но только в случае наличия одной из систем защиты от перегрева теплоносителя (рассказано чуть ниже). Но металлопластиковые трубы имеют два существенных недостатка: сужение в месте соединения (конструкция фитингов) и необходимость регулярной проверки соединений, так как они со временем текут. Так что обвязку котла металлопластиком делают при условии использования в качестве теплоносителя воды. Незамерзающие жидкости более текучие, потому в таких системах обжимные фитинги лучше не использовать — они все равно будут течь. Даже если заменить прокладки на химически стойкие.
Основные узлы и элементы системы
Для обустройства газовой обвязки потребуются такие приборы:
- манометр;
- циркуляционный насос;
- расширительный бак;
- сливной кран;
- шаровой кран;
- балансировочный кран;
- система фильтрации;
- клапаны (распределительный, обратный, предохранительный и т.д.).
Каждый из узлов выполняет собственные функции, и необходимость их монтажа определяется конструкцией отопительного оборудования. Так, если насос изначально входит в комплектацию котла, то его не требуется приобретать отдельно.
Галерея изображений
Фото из
Прибор нужен для стабилизации работы системы. Он поддерживает давление, которое необходимо для того, чтобы вода свободно перемещалась по системе, несмотря на естественное сопротивление. Обладатели частных домов обычно покупают насосы с мокрым ротором. У этих моделей относительно низкий КПД, зато они не шумят при работе
Манометр работает в связке с предохранительным клапаном. Прибор измеряет давление, а клапан срабатывает, когда оно достигает предельно допустимых отметок. Пока котел отключен, давление в замкнутой системе остается неизменным, однако оно начинает расти сразу после включения горелки котла: вода прогревается, расширяется и перемещается. Если процесс не контролировать, это может привести к поломкам и даже взрыву
Это устройство регулирует объем теплоносителя, поступающего к приборам отопления. Если схема простая, а диаметр труб изначально просчитан точно, в балансировочном клапане не возникает потребности, но сложную конструкцию лучше все-таки снабдить таким вентилем
Устройство необходимо для удаления воды из всей системы или какого-то одного ее участка. Есть несколько видов кранов из разных материалов: прямые, угловые, латунные, полипропиленовые и т.д. При выборе следует ориентироваться на особенности конструкции системы и предположительную частоту использования прибора
Нельзя сказать, что без фильтра отопление не будет работать. Вопрос не в функциональности такой системы, а в ее долговечности. Мелкий мусор и кусочки окалины постоянно циркулируют по трубам вместе с теплоносителем и повреждают узлы системы изнутри. Накапливаясь, они могут создать механическую преграду для движения теплой воды
Приборы изготавливают из латуни и стали. Они бывают ручными, а также с приводами – электрическими или пневматическими. Краны выполняют функцию управления теплоносителем в трубопроводе. С помощью устройства можно легко переключить его в другое направление
Функция обратного клапана – направлять поток теплоносителя лишь в одну сторону, не допуская движения обратно по трубе. Только так можно добиться безаварийной работы отопления
В то же время прибор не должен ухудшать эксплуатационные и технические показатели системы, поэтому стоит уделить внимание выбору правильного устройства
Расширительный бак в системе отопления
Установка циркуляционного насоса
Установка манометра в обвязке
Балансировочный кран для системы обогрева
Сливной кран – важный узел системы
Фильтр механической очистки
Шаровой кран – элемент арматуры
Принцип работы байпаса с обратным клапаном
В обвязке газового котла обязательно должны быть установлены запорные устройства, приборы контроля давления и защитные системы. Причем все узлы следует тщательно подбирать, а экономия на них чревата поломками.
Стоит переплатить за оборудование и трубы от производителей с хорошей репутацией. Это гораздо дешевле, чем потом ремонтировать отопление.
