Цветовая распиновка rj45 и правила обжима витой пары

Что собой представляет витая пара

Название витой пары обусловлено тем, что кабель имеет 8 медных проводников, скрученных парами, имеющих разные цвета.

Скручивание осуществляется с целью снижения степени влияния внешних электромагнитных помех и взаимных наводок в процессе передачи сигналов.

При помощи витой пары можно создать соединение со скоростью передачи данных до 1 ГБ в секунду. Для создания высокоскоростной сети необходимо иметь кабель с 8 проводами, то есть 4 витые пары.  По данной причине рекомендуется обжимать все 8 проводов. Но имеются также кабели, предусмотренные на 4 жилы.

Watch this video on YouTube

Вход

Радиаторная система отопления. Видео

Комментарии к «Обжимаем RJ-45 и проводим сетевой кабель на 4 / 8 жил»

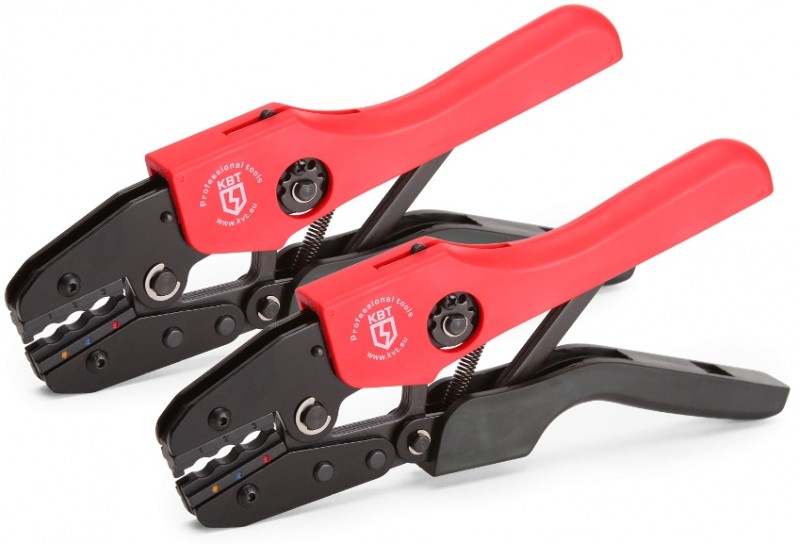

Выполнение обжима наконечников проводов своими руками

Теоретически обжимка проводов не является сложным процессом. Наличие инструмента, соответствующих расходников и некоторые физические усилия – все, что необходимо. В реальности соединения могут оставлять желать лучшего, а иногда приходится даже повторять процедуру. Данная последовательность действий при обжимке проводов будет полезна тем, кто готов выполнить оконечивание своими руками:

1. Необходимо провести обработку кабеля, снять изоляцию при помощи специального устройства, оставив запас 0,3 – 0,5 см. Если зачистка все же делалась ножом, следует убедиться, что жила не задета. При обнаружении повреждений участок придется удалить.
2. Надеть на провод кусок термоизоляционной оплетки. Открытую часть протереть спиртом, обезжирить и нанести на нее специальную пасту.
3. Установить в матрице нужный размер сечения и вид наконечника. Наконечник ввести до конца.
4. Жилы кабеля в расправленном состоянии следует до упора заложить в наконечник.
5. Произвести нажатие на ручки кримпера. После характерного щелчка обжатие можно считать завершенным. Рукоятки должны вернуться в исходное положение.
6. Отрезок оплетки возвратить в место соединения, прогреть его строительным феном.

Выполнение обжима наконечников проводов выполняется в определенной последовательности

Бытует мнение (а некоторые так и поступают), что выполнить обжим несложно и без специальных инструментов, используя обыкновенные плоскогубцы. В определенной степени это допустимо, но только для проводов небольшого сечения и при необходимости сделать временное соединение. Плотное прилегание наконечников к жиле можно обеспечить только матрицей. И тогда исключается попадание воздуха, воды, окисление металла, соединение функционирует долго и надежно.

Необходимые инструменты

Для качественного построения локальной сети используются специализированные приборы. Чаще всего для эффективной работы с витой парой применяется кримпер. Опытные мастера называют этот инструмент «обжимкой». Внешне это приспособление больше напоминает клещи, у которых один конец немного закруглён. Вторая часть представлена в виде ручки для совершения силового воздействия. Между ними могут присутствовать небольшие посадочные места для коннекторов (их количество зависит от конструктивных особенностей инструмента). Помимо этого, в комплекте к инструменту может прилагаться острое лезвие для аккуратной зачистки и обрезки проводов.

Когда кабель обжат, то у мастера появляется необходимость проверить, правильно ли были расставлены все жилы. Для этих целей разработчики предусмотрели отдельный вид инструмента — высокочувствительный тестер, который в режиме реального времени отображает наличие контакта.

Если же пользователь решил сделать один-два обжима, тогда нет смысла покупать дорогостоящие инструменты. В таком случае можно смело использовать обычную отвёртку. Но перед проведением манипуляций нужно определиться с цветовой схемой, а также зачистить кабель. Готовый провод необходимо вставить в коннектор.

При помощи плоской отвёртки осуществляется нажатие на контакты. Мастер должен сделать так, чтобы они были уплотнены относительно корпуса. На финальном этапе вдавливается пластмассовый фиксатор. Стоит отметить, что столь кропотливые манипуляции могут не получиться с первого раза. Контакты могут просто не прижаться до упора. После нескольких проб у домашнего мастера обязательно всё получится.

Современная промышленность не стоит на месте, благодаря чему в массовую продажу уже поступили соединители витой пары, для которых вовсе не нужно покупать специальные приспособления. Такие детали внешне очень похожи на обычный коннектор с двумя раскрывающимися панелями. Под ними расположены небольшие гнёзда, в которые и вставляются жилы. После защёлкивания обжим RJ-45 происходит автоматически. Единственное, что нужно будет сделать — это аккуратно снять изоляцию с проводов.

Готовим материалы

Для установки бани-бочки на участке понадобятся:

• Профилированная шпунтованная доска толщиной 45 мм и шириной 90 мм. Длина зависит от размера бани. Брать шпунтованную доску с большей шириной не рекомендуется – ее сложно будет стыковать при укладке по окружности;
• Обрезная доска 50 мм шириной 200 мм;
• Металлические обручи-стяжки;
• Дверные и оконные блоки;
• Полог;
• Печь-каменка, дровяная или электрическая.

Производители пиломатериала предлагают готовые комплекты для возведения бани-бочки, имеющие различный размер. Для экономии материала, времени и сил можно купить готовый комплект и установить его самостоятельно.

Из сортов древесины для бани-бочки подходят как хвойные: ель, сосна, лиственница, так и лиственные породы. При этом из хвойной древесины лучше выполнять каркас, а лиственные сорта использовать для отделки бани – они не смолят и не вызывают ожогов.

Миниатюрный образец бани-бочки

Само строительство из готовых модулей не потребует много времени. А вот процесс изготовления стеновых и перегородочных модулей – процесс ответственный и сложный. Он потребует много терпения и тщательного выполнения каждой операции.

Обшивочную доску лучше приобрести с готовыми соединительными элементами кромок, овально-вогнутым или паз в шип. Теперь, согласно чертежам, необходимо распилить их на заготовки нужной длины. В каждой из них по схеме делаем пазы для вставки перегородок и торцевых стен строения. Ширина паза должна быть равной толщине перегородки и иметь дугообразный контур – согласно чертежам.

Из досок собирают щит квадратной формы и скрепляют его брусками. Чертят окружность нужного диаметра и аккуратно выпиливают заготовку. Размечают местоположение дверной коробки и оконных проемов, выпиливают и, при необходимости, укрепляют конструкцию дополнительными брусками.

Самый надежный материал, для изготовления опорных пластин – лиственная доска, толщина которой 40-50 мм, а ширина не меньше 200 мм.

На заготовке размечаем контур пропила, который должен повторять форму торцевой стены и выпиливаем. При разметке необходимо следить за тем, чтобы в нижней части доски оставался нетронутый участок шириной около 10 см. По краям доски также должны остаться свободные участки не менее 100 мм длиной.

Двери и окна

Специфика банного помещения требует наличия надежных дверей и окон, исключающих набухание и усушку. Лучше всего заказать готовые двери и окна по нужным размерам.

Обжим телефонного кабеля модульным разъёмом RJ-11/14/25.

Для монтажа вам понадобятся: разъем телефонный; кабель, плоский, 4 провода, многожильный; устройство обжимное для RJ-45, RJ-12, профессиональный кримпер.
1. Подготовьте телефонный разъем под одножильный кабель (solid) и инструменты, необходимые для монтажа.	2. Отрежьте необходимую для изготовления патч-корда длину плоский телефонный кабель.

* Для того, чтобы телефонная розетка заработала, нужно два проводка (жилы) телефонного кабеля, соединить с проводами – контактами 2-3 (красный и зеленый). Подключение идентично для всех типов телефонных розеток для настенного и внутреннего монтажа..

* Бывают телефонные розетки на винтовых контактах, — это уже к современным относятся (не из дешёвых). Для подключения этих розеток к линии, кабель подсоединяется к клеммам L1 и L2, остальные 2 пары кабеля подсоединяются к клеммам TX-TS.

* Подробная инструкция по монтажу универсального разъема RJ-45 категории 5.

Как правильно обжать интернет-кабель на 8 жил

Чтобы подготовить витую пару к работе, необходимы:

• собственно LAN-кабель, длина определяется по потребностям, но не более 55 м для категорий 5…5е;
• бокорезы (они же кусачки) или острый нож для обрезки изоляции и разрезания кабеля;
• коннекторы RJ45 и колпачки (последнее не обязательно, но значительно улучшает качество обжима интернет-кабеля);
• специальные клещи для обжима, их называют кримпер. Кстати, на профессиональном инструменте есть аналог бокорезов для зачистки концов провода;
• LAN-тестер.

Порядок действий

1. После отмеривания нужной длины провода с краев удаляется изоляция на длину 10…20 мм. Это можно сделать ножом – аккуратно пройтись по окружности, надрезая изоляцию, после чего стянуть обрезанную защиту пинцетом. При наличии в витой паре специальной подрезной нити (она обычно белого цвета) можно потянуть за нее, разрезая защиту вдоль кабеля на нужную длину. После этого отвернутый фрагмент изоляции обрезается. Если в кримпере (обжимных клещах) есть специальное лезвие, зачистку кабеля лучше делать им.
   Вот так должен выглядеть провод после обрезки лишней изоляции и аккуратной подрезки кончиков пар (это необходимо сделать, чтобы удобнее было вставлять жилы в контакты коннектора).

2. Далее необходимо определить схему обжима. Она может быть прямой (оба конца провода подсоединяются к коннекторам одинаково) или перекрестной (кроссовер, два конца имеют разное положение пар в коннекторе). Прямой тип применяется, если нужно соединить устройство с коммутатором – например, ноутбук или компьютер, принтер, телевизор с роутером или хабом. Кроссовер используется для соединения двух устройств – например, ноутбука со стационарным компьютером.


   Обжим интернет кабеля 8 жил – схема

3. Развести проводки пар, выровнять их и подрезать при необходимости кончики – все жилы должны иметь одну длину и быть строго параллельны.

4. Вставить подготовленные жилы в контакты коннектора и обжать их с помощью кримпера.

Вот так (схематично) выглядит кабель после обжимки.

Наверняка у пользователя возникает вопрос – а к чему в списке необходимых предметов были колпачки и на какой стадии их нужно использовать? Они надеваются на уже обрезанный, но с еще не удаленной изоляцией провод и надвигаются на уже обжатый коннектор.

Наличие такого колпачка мешает проводу сгибаться в месте, где изоляция уже удалена, а коннектора еще нет. Благодаря этому меньше риск перелома тонких жил в данном месте, дольше период использования витой пары.

Интересно, что колпачок также защищает фиксатор коннектора (планку, на которую нажимают, чтобы вставить коннектор в устройство или извлечь его) от случайного нажатия.

Более детально рассмотрено, как обжать 8-жильный кабель RJ45, в обучающем видео.

Багет

Стандарты розеток и штекеров

Для упрощения процесса подключения коммуникационного оборудования создан единый стандарт, который описывает схемы коммутации и унифицирует используемые разъемы:

• RJ 11, RJ 14, RJ 25 – стандарты розеток и штекеров, которые используются для соединения проводных и радиотелефонов к линии связи
• RJ 45 – стандарт для коммутации локальных сетей и подключение к Интернету.

Хочется отметить, что в большинстве своем, и пользователи и даже поставщики этой продукции, путают название стандарта с самим разъемом.

Название разъема, которое определяет его характеристики, имеет буквенно-цифровое обозначение XPYC, где:

• X – количество посадочных мест
• Y — количество контактов

Телефонные розетки и штекеры (кроме разъемов трубка-телефон) имеют 6 посадочных мест, а количество контактов зависит от оконечного оборудования и, соответственно, кабеля. То есть, нельзя купить разъем RJ 11 или RJ 14. Телефонный разъем может быть 6P2C, 6P4C, 6P6C и все они описываются приведенными стандартами и имеют одинаковые физические размеры.

Стандарт RJ 9 описывает соединение «трубка-аппарат». Разъем маркируется 4P4C.

Стандарт RJ 45 описывает разъем 8P8C, который используется в розетках и штекерах для сетевого кабеля.

В данной статье мы рассмотрим схему обжима только телефонного кабеля.

Стандартные схемы обжима

Распиновка витой пары и установка коннекторов попадает под регламент международного стандарта EIA/TIA-568, описывающего порядок и правила коммутации внутриквартирных сетей. Выбор схемы обжимки зависит от назначения кабеля и характеристик сети – например, от пропускной способности.

Благодаря прозрачному корпусу коннектора видно, что жилы располагаются в определенном порядке, а не наугад. Если перепутать пару проводников, коммутация будет нарушена

Оба вида кабелей – из 4 или 8 жил – могут обжиматься прямым или перекрестным способом, а также с применением типа А или В.

Вариант #1 – прямой 8-проводниковый кабель

Прямой способ обжимки используется, когда нужно соединить два устройства:

• с одной стороны – ПК, принтер, копировальный аппарат, телевизор;
• с другой стороны – роутер, свитч.

Особенностью способа считается одинаковая обжимка обоих концов провода, по этой же причине способ и называется прямым.

Выделяют два взаимозаменяемых типа – А и В. Для России характерно использование типа В.

Схема распиновки 8-проводникового кабеля для прямого соединения компьютера с коммутирующим устройством (HAB, SWITCH). На первой позиции – оранжево-белая жила

В США и Европе, напротив, более привычной считается обжим по типу А.

Тип А отличается от типа В расположением проводников, находящихся на 1,2,3 и 6 позициях, то есть бело-зеленый/зеленый меняются местами с бело-оранжевым/оранжевым

Можно производить обжим обоими способами, качество передачи данных от этого не пострадает. Главное – соблюдать очередность жил.

Вариант #2 – 8-проводниковый кроссовер

Перекрестный обжим используется реже прямого. Он необходим, если нужно соединить два стационарных компьютера, два ноутбука или два коммутирующих устройства – хаба.

Кроссовер применяется все реже, так как современное оборудование умеет в автоматическом режиме определять тип кабеля и при необходимости менять подачу сигнала. Новая технология называется авто-MDIX. Однако часть домашних устройств исправно работает годами, менять их нет смысла, поэтому и перекрестный обжим также может пригодиться.

При перекрестной обжимке сохраняется возможность использования типов А и В.

Схема кроссовера, предназначенная для оборудования высокоскоростных сетей (до 10 gbit/s), выполненная по типу В. Задействованы все 8 проводников, сигнал проходит по обоим направлениям

Чтобы задействовать тип А, необходимо поменять все те же 4 позиции: 1, 2, 3 и 6 – бело-зеленый/зеленый проводники с бело-оранжевыми/оранжевыми.

Для сети с меньшей скоростью передачи данных 10-100 mbit/s – другие правила:

Схема типа В. Две пары скруток – бело-голубая/голубая и бело-коричневая/коричневая – соединяются напрямую, без перекрещивания

Схема стандарта А полностью повторяет В, но в зеркальном отражении.

Вариант #3 – прямой 4-проводниковый кабель

Если для высокоскоростной передачи информации (например, Ethernet 100BASE-TX или 1000BASE-T) необходим 8-проводниковый кабель, то для «медленных» сетей (10-100BASE-T) достаточно 4-проводникового.

Схема обжима сетевого шнура на 4 жилы. По привычке используются две пары проводников – бело-оранжевый/оранжевый и бело-зеленый/зеленый, но иногда применяют и две другие пары

Если кабель вышел из строя вследствие замыкания или обрыва, можно вместо использованных проводников задействовать свободные. Для этого отрезают коннекторы и производят обжим двух пар других жил.

Вариант #4 – 4-проводниковый кроссовер

При перекрестном обжиме используют также 2 пары, причем можно выбрать скрутки любого цвета. По традиции часто выбирают зеленые и оранжевые проводники.

Схема обжима кроссовером 4-проводникового кабеля используется крайне редко, в основном – в домашних сетях, если нужно соединить между собой два старых компьютера. Выбор цвета жил на качество передачи данных не влияет.

Необходимый инструмент

Для обжима витой пары RJ-45 нужен специальный инструмент, он называется обжимные клещи. Другое его название, которое используют специалисты, — кримпер.

Есть два вида кримперов: рычажные и прессовые. Рычажные (слева на картинке) дешевле, но работать ими сложнее: нужно прилагать физические усилия, но обжатие всё равно получается неровным. Конструкция же вторых подразумевает наличие гребёнки, которая движется перпендикулярно коннектору, устанавливая в него контакты.

Чтобы обжать кабель, нужно сначала разделить и зачистить витые пары, вставить их в углубления на RJ-45 и всю конструкцию — в паз на кримпере. После этого свести его ручки до упора. Потом нужно прижать защёлку коннектора к корпусу и вынуть её из клещей.

Способ обжатия без кримпера

Есть способ, который позволяет обжать кабель без кримпера. Для этого понадобятся тиски (или другое приспособление, которое позволит зафиксировать вилку RJ-45), отвёртка, молоточек. Нужно сначала вставить проводки в контакт, затем зафиксировать его тисками за боковые части. Потом наконечником отвёртки и молотком аккуратно углубить ламели, защёлкнуть зажим кабеля — и всё готово.

В этом способе важно, чтобы остриё наконечника было не более 55 мм, иначе оно раздавит изолирующие бортики, потому что ламели в коннекторах толщиной 56 мм. Если это произошло, то нужно острым ножом срезать свисающие края, иначе контакты розетки будут цепляться за края, и контакта не будет

Применение использованных коннекторов

Если нужно обжать кабель срочно, а нового коннектора под рукой нет, то можно воспользоваться старым. Для этого нужно зажать тисками фиксатор коннектора и шилом аккуратно поддеть ламели, вытащив их на 1 мм. Потом ножом подрезать защёлку со стороны кабеля, вынуть её и старые витые пары. При этом фиксатор кабеля удаляется, и для того, чтобы закрепить новый, в образовавшееся пространство нужно капнуть силикона или герметика.

Обжим после удаления старого сетевого шнура происходит так же, как если бы коннекторы были новыми. При необходимости устранения повреждений шнура, или чтобы его удлинить можно, использовать скрутку или спайку вместо того, чтобы обжимать новый кабель. Спайка гораздо надёжнее.

Обжим коннектора RJ-45

Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45.  На профессиональном жаргоне их еще называют «Джек».

Так выглядит коннектор RJ-45

Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.

Схема подключения интернет кабеля по цветам

Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.

Схемы подключения интернет кабеля по цветам (используйте вариант B)

Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.

Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).

Схема подключения 4-х проводного интернет кабеля по цветам

Обжим витой пары в коннекторе

Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.

Клещи для обжима коннекторов (один из вариантов)

Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».

Порядок заделки разъема RJ-45 в коннекторе

Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм. Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.

Отрезаем так, чтобы остались проводки 10-12 мм

Витую пару с отрезанными проводами заводим в коннектор

Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз

Заводим провода в коннектор

Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде. Если все нормально, попробуйте еще раз.

При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.

Как работают клещи для обжима коннекторов

Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».

Видео-урок: обжим коннектора RJ-45 клещами и отверткой

Процедура несложна, ее легко повторить. Возможно, вам будет легче все проделать, после видео. В нем показано как работать клещами, а также как обойтись без них, а проделать все при помощи обычной прямой отвертки.

Краткое описание

Качественное интернет-соединение не может обойтись без сетевого кабеля. В специализированных магазинах можно встретить изделия с разным количеством жил. Итоговая разница в цене может быть вызвана не только страной-производителем, но и наличием дополнительного защитного экранирования. Не углубляясь в электронику, можно понять, распространённое в народе название «витая пара» произошло из-за того, что все проводки туго переплетены между собой в один жгут. Такая конструкция кабеля позволяет качественно передавать сигнал на довольно большие расстояния (до 100 метров без установки усилителя).

Сетевой разъём RJ-45 отличается тем, что распиновка выполнена в соответствии с цветовой палитрой. Для каждых действий разработана определённая последовательность, чтобы мастер не смог допустить критичных ошибок. Помимо этого, каждому цвету провода соответствует специальное место в розетке. В соответствии с установленными стандартами, обжим кабеля должен осуществляться при помощи специализированного инструмента. Если же такового нет в наличии, тогда можно использовать плоскую отвёртку либо нож.

Когда в кабеле присутствуют несколько жил и шаг их скрутки разный, тогда влияние проводников друг на друга будет уменьшено. Такой подход обеспечивает бесперебойную передачу данных через интернет.

Витая пара с разъёмом RJ-45 довольно часто обозначается символами 8р8с. Расшифровать эту аббревиатуру достаточно просто: в этом коннекторе — 8 контактов и столько же вставок (ножей). Сегодня существует несколько разновидностей этого коммутационного устройства. Специфика его использования зависит от конструктивных особенностей. Самой универсальной сегодня считается кабель с тремя выступами. Такие устройства активно используются для обжима многожильных кабелей, к тому же с их помощью изготавливаются высококачественные патч-корды.

Что понадобится для обжимки?

Если вы решили самостоятельно обжать витую пару, то у вас первым делом должен быть сам провод. При его выборе ориентируйтесь на ту скорость, которая вас будет устраивать: провод с 4 жилами сможет обеспечить передачу данных на скорости 100 мегабит в секунду, а кабель с восемью жилами — 1 гигабит. При этом здесь есть важный момент: приобретаемый кабель должен быть специальным, предназначенным для создания сетей и интернета.

Виды кабелей

На сегодняшний день они выполнены в 2 вариантах:

В рамках UTP кабелей можно выделить несколько подкатегорий: 3, 5, 6 и 7. Выбирая категорию 3, вы получаете самую дешевую и не очень качественную витую пару, поскольку она имеет тонкие жилы, которые не будут долго служить. Витая пара, относящаяся к категории 7, отличается высочайшей стойкостью и надежностью, однако ввиду высокой цены она не может считаться оптимальным вариантом. Наилучшим выбором среди доступных сегодня является 5 категория, которая не только отличается доступной ценой, но и имеет достаточно неплохое качество исполнения. Сегодня подавляющее большинство организаций используют именно этот кабель, который устроит любого потребителя по всем параметрам.

Разъем RJ-45. Речь идет о стандартном коннекторе, при помощи которого подключаются сетевые устройства. Именно он и будет использоваться нами для закрепления его на зачищенных от изоляции жилах.

Как удалить старую водоэмульсионку

Ручной сопутствующий инструмент

К таким устройствам относятся тестеры RJ 45 (LAN tester) и кабельные стрипперы.

LAN tester

Сетевой тестер RJ45 предназначен для диагностирования кабельных сетей, соединяющих ПК и компьютерное оборудование. Тестер витой пары имеет два USB входа. Проверяют состояние кабеля таким образом:

• в проёмы прибора вставляют коннекторы обоих концов кабеля;
• светодиодные цепочки двух дорожек начинают загораться, проверяя все жилы витой пары;
• если происходит синхронное мигание окошек, то это означает исправное состояние кабеля;
• в противном случае сбой порядка ритмичного горения индикаторов говорит о том, что в каких-то жилах произошёл обрыв.

Дополнительная информация. При больших длинах кабелей витой пары используют две части тестера. Их разносят по концам провода и подключают коннекторы. На головной части прибора будет отражаться достоверная информация о состоянии всей витой пары.

LAN tester

Кабельные стрипперы

Это довольно нехитрые приспособления для снятия оболочки с конца витой пары. Как правило, это разъёмный цилиндр с серповидным лезвием внутри. Устройством охватывают кабель и делают круговое движение. В результате требуемый отрезок оболочки срезается, не повредив изоляцию жил витых проводников.

Технология обжима и разводки кабеля

Главная его задача — запомнить, что технология обжима всегда остаётся неизменной. Поменяться может только цветовая последовательность укладки жил кабеля.

А сама технология обжима включает в себя следующую последовательность действий:

Изначально аккуратно срезается самый верхний слой обмотки. Специалисты утверждают, что нужно удалить максимум 6 см для более комфортной разводки.
Поочерёдно раскручиваются и выравниваются все проводки кабеля

Очень важно, чтобы от самого верха и до кончиков жил они не пересекались между собой.
Необходимо выстроить проводки в определённую цветовую последовательность, после чего их края срезаются ножницами так, чтобы длина была в пределах 3 см.
На этом этапе мастер должен постараться удержать специальную вилку из прочного пластика зажимной клипсой вниз. Каждая жила аккуратно помещается в небольшой отсек. Если хорошо присмотреться, то для каждого проводка производители предусмотрели наличие отдельного отсека, в который просто невозможно поместить сразу две жилы

Итоговый результат зависит от того, была ли соблюдена необходимая последовательность размещения

Если хорошо присмотреться, то для каждого проводка производители предусмотрели наличие отдельного отсека, в который просто невозможно поместить сразу две жилы. Итоговый результат зависит от того, была ли соблюдена необходимая последовательность размещения.

Когда все вышеперечисленные действия выполнены, нужно приложить незначительное усилие, чтобы достоверно убедиться, что каждый кончик жилы касается медных вставок на краю мощного обжимного коннектора.
Во время закладки каждого проводка необходимо следить за тем, чтобы кабель не выскользнул из разъёма. Для этой процедуры можно использовать специальный инструмент или же отвёртку, которой аккуратно надавливают на медную вставку. Усилить нажим можно при помощи легко удара молоточком.

После этих манипуляций все цветные проводки должны быть надёжно закреплены в пластиковом корпусе вилки РЖ-45.

Отдельного внимания заслуживает распиновка кабеля, для которой вовсе не нужно приобретать дополнительное оборудование. За счёт этого разводка по объекту выполняется крайне быстро. Для работы нужно подготовить только один инструмент — это может быть маленький нож с тонким лезвием или же маникюрные ножницы. Все дальнейшие действия должны соответствовать следующей схеме:

• Верхний слой обмотки необходимо срезать на 10—15 см для комфортной разводки.
• Скрутки должны быть размотаны таким образом, чтобы от самого основания и до верхнего кончика они не пересекались между собой.
• Все виды современных розеток имеют две цветовые маркировки: А — подключение кросс, В — подключение стандарт. Именно по последнему варианту и осуществляется распиновка RJ-45.
• Когда основание оплётки приложено к плате, необходимо вставить жилы в дальние разъёмы. Мастер должен проконтролировать натяжение кабеля, расстояние от жима до оплётки не должно превышать 3 см.
• Обжим RJ45 проводится только после того, как все жилы были надёжно закреплены в коннекторах. Маникюрные ножницы необходимо удерживать в таком положении, чтобы угол среза составлял 45°. Нажим должен быть произведён исключительно сверху до тех пор, пока не произойдёт характерный металлический щелчок.

Для обжима сетевого кабеля нам понадобится:

1. Сам сетевой кабель
   , сразу отмеряйте необходимое количество кабеля.
2. Коннекторы
   . По идеи нужно только два, но я советую купить больше, ну так, на всякий случай:). Они не дорогие, и купить можно в любом компьютерном магазине, собственно как и кабель.
3. Инструмент для обжима
   . Тут есть несколько вариантов, в идеале нужно купить специальный инструмент, кримпер
   . Такой как у меня на фотографии выше. Я свой купил за 75 грн. (300 рублей). Если у вас такой штуки нет, то можно использовать отвертку, но не советую.
4. Если будете обжимать отверткой, то понадобится еще обычный нож, для того, что бы зачистить кабель.

Ну что, давайте приступим.

Понятие сетевой кабель, что означает термин обжатие

Инженерные коммуникации связи, включая локальные компьютерные сети, содержат кабельные соединения, по которым передается информация. От вида кабеля и качества его контактов соединения зависит, скорость передачи пакетов данных, затухание, потери и расстояние на которое передается полноценный сигнал.

Существует три основных вида кабеля для построения сетей по обмену данными:

• коаксиальные;
• с витыми парами;
• оптико-волоконный.

Коаксиальный кабель
начали использовать для передачи информации в локальных компьютерных сетях самый первый, сейчас этот вид почти не используется. Причинами отказа от этой технологии стали:

• сложная и дорогая конструкция;
• низкая скорость передачи информации 10 МГбит/с;
• незначительные расстояния передачи без усиления сигналов до 500м;
• плохая помехозащищенность и сложность ремонта.

Кабели с витыми парами —
наиболее часто используемый вид кабеля для организации сетей, это вызвано удачным соотношением качества к цене и вполне удовлетворительными техническими характеристиками. На расстоянии 50 м передается 40 Гбит/с, на этом примере мы рассмотрим более подробно структуру характеристики и способы обжатия.

Конструкция кабеля с витыми парами

Он имеет четыре витые пары, 8 – медных проводов, сечением 0.4-06 мм, в качестве изоляции жил используется поливинилхлоридное покрытие. Некоторые виды производители изготавливают более качественные и дорогие с полипропиленовой или полиэтиленовой изоляцией. Наиболее качественная и долговечная изоляция имеет тефлоновое покрытие, толщиной 0,2 мм.

Защита от помех осуществляется экранирующим покрытием с некоторыми конструктивными отличиями в зависимости от модификации и назначения изделий. Экранировка может быть нескольких видов:

• фольгой экранируются только отдельные пары;
• общая фольгированная оболочка;
• экранировка осуществляется мелкой проволочной сеткой, отдельных пар и всего кабеля;
• пары экранируются медной сеткой, а общий экран осуществляется фольгированной оболочкой;
• Общий экран выполнен двумя оболочками из фольги и плетеной металлической сетки.

Эти особенности необходимо учитывать при разделке концов перед установкой разъемов и обжиме.
