Понятие и назначение однолинейной схемы

Однолинейная схема электроснабжения (ОСЭ) — это документ, упрощенно отражающий расположение силовых линий и мест их соединения, коммутационных устройств, распределительных пунктов и т. д. Это способствует нанесению значительного объема информации на одном чертеже.

Благодаря ей упрощается процесс монтажа электрической цепи. Также она необходима для последующей сдачи в соответствующие органы для подтверждения проекта электроснабжения конкретного объекта. Без ОСЭ не получится подключиться к централизованной магистрали.

Подвод электроэнергии к частному дому

Особенности принципиальной электрической схемы

Принципиальная схема дает развернутую информацию о функционировании электрической части объекта. Она в отдельности рассматривает компоненты цепи, отображая рабочие характеристики и разъясняющие чертежи по электрической и электромагнитной связи оборудования. Принципиальный проект электроснабжения является базовым для остальных видов документации.

Составление принципиального чертежа может вестись разнесенным или совмещенным методом. Первый вариант предполагает отображение большого количества коммутационных и защитных устройств. Для обеспечения наглядности работы всех элементов их рассматривают отдельно друг от друга. При последовательном расположении устройств каждому из них присваивается конкретное обозначение в порядке очередности. При наличии отдельных цепей их располагают параллельно.

Пример однолинейной схемы подключения объекта

Разница однолинейной и принципиальной схемы

ОСЭ представляет собой чертеж, на котором изображены компоненты сети с номинальными параметрами. Они указываются на схеме условными значками, которые соединяются одной линией, независимо от количества используемых фаз, что является главным отличием от принципиальных схем. Устройства отображаются в соответствии с установленными правилами.

Принципиальная однолинейная схема

Расчетные

Разрабатываются для объектов, которые впервые подключаются к питающей электросети. В процессе составления чертежа понадобится сделать ряд вычислений. Они касаются нагрузок и потерь напряжения, которые необходимы для подбора кабельных линий, коммутационной аппаратуры и т. д.

При этом расчетная схема может включать в себя следующую документацию:

1. Структурный проект электрооборудования, который отражает силовую часть между источником и потребителем (точки подключения, ЛЭП, трансформаторные подстанции, распределительные щиты, коммутационные устройства).
2. Функциональная схема наглядно показывает работу используемого на объекте оборудования, а также определяет категорию опасности. Как правило, разрабатывается для зданий промышленного назначения.
3. Расположение пожарной сети.
4. Монтажный проект, утвержденный соответствующими инстанциями.

Проект электроснабжения стройплощадки жилого дома

Исполнительные

Создается для объектов с действующей схемой электроснабжения, при необходимости замены или модернизации отдельных участков цепи. В исполнительном проекте отображается:

• реальное состояние электросети;
• перечень задействованного оборудования;
• рекомендации по устранению зафиксированных неисправностей и монтажу дополнительного оборудования.

Схема электроснабжения частного дома

Пенообразные утеплители

Достаточно обширный сегмент материалов, укладываемый с помощью специальной техники. Чаще всего применяют пенополиуретан и эковату (на основе целлюлозы). Достоинство этих утеплителей:

1. Экологичность, безвредность.
2. Отсутствие мостиков холода при укладке, эффективность.
3. Экономичность.
4. Негорючесть благодаря добавкам – антипиренам.

Недостатков немного, но они перевешивают все достоинства:

1. Высокая цена;
2. Укладка спецтехникой.

Проведя сравнительный анализ показателей, можно сказать, что для эффективного и экономичного одновременно утепления каркасного дома больше всего подходят материалы их каменной или базальтовой ваты и экструдированный пенополистирол – пеноплекс.

Виды электрических схем

Эта черта указывает на то, что розетка скрытого монтажа, то есть под нее необходимо в стене сделать отверстие, установить подрозетник и т. Принципиальные схемы могут быть однолинейными и полными.
Для получения полной информации необходимо обратиться к нормативным документам, номера государственных стандартов будут приведены для каждой группы. Схематичное изображение выключателей и переключателей.
В однолинейных электросхемах также присутствуют свои буквы, которые дают понять, что включено в сеть.
Этот тип документа точно понадобится и будет полезным, но это больше план, чем схема. Значки легко запоминаются.
Отсутствует обозначение в нормативах дифавтоматов и УЗО. Как изображают выключатели, переключатели, розетки На некоторые виды этого оборудования утвержденных стандартами изображений нет.
В — значок электричества, отображающий переменное напряжение.
Е — ИМ, на который дополнительно установлен ручной привод. Ноябрь г.
Урок 2 Условные графические обозначения элементов цепи

https://youtube.com/watch?v=QcBZnKLahkM

См. также: Как отремонтировать электро провод

Как выбрать пузырьковый уровень: лучший строительный инструмент и особенности его подбора

Типы дверей

К входной группе относятся не только пристройки у здания, но и двери, отделяющие внутреннюю часть дома от внешнего мира. От их выбора зависит тепло, безопасность и внешний вид частного коттеджа. Учитывая габариты крыльца, в здание можно установить одну из разновидностей входных дверей.

Распашные

Классический тип дверей, распахивающихся в сторону улицы. При желании можно закрепить дверное полотно на коробке так, чтобы оно открывалось внутрь, ведь сегодня мало кто придерживается традиций. Распашные конструкции могут быть двойными или одинарными.

Раздвижные

Представляют собой группу дверей, использующих раздвижные механизмы разных типов:

традиционно поверхность при открывании уходит в сторону, располагаясь вдоль стены (сдвижная модель);

Владельцы коттеджей нередко прибегают к индивидуальным заказам входных дверей, добиваясь особой красоты и индивидуальности с помощью декорирования. Эффектный дизайнерский подход к созданию дверных конструкций можно оценить на предложенных примерах:

• двойная парадная распашная модель;
• одинарная дверь, ведущая в тамбур;
• красивая входная конструкция с элементами ковки и резьбы по дереву.

Сайт для домашнего электрика и не только

Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему. В — значок электричества, отображающий переменное напряжение.
Соединяем ее параллельно к любой лампе. В — Токоведущая или заземляющая шина.
Для подключения люстры обычно не требуется особого труда, так как эта схема не особо сложная. Как изображают выключатели, переключатели, розетки На некоторые виды этого оборудования утвержденных стандартами изображений нет.
В обозначениях розеток и розеточных групп наблюдается та же тенденция: есть одинарные, сдвоенные розетки, есть группы из нескольких штук.
Примеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом Существуют свои традиции в изображение элементов принципиальных схем.
Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы.
Неправильно, но наглядно и условные обозначения в электрических схемах не нужны На схемах используют часто два типа обозначений: графические и буквенные, также часто проставляют номиналы.
Условное графическое обозначение элементов (УГО)

Автономное электроснабжение

Одним из важных условий комфортного проживания в любом здании является постоянное наличие тока в сети. Однако, к сожалению, тогда, когда электроснабжение частного дома производится от общей ЛЭП, часто возникают проблемы, связанные с перебоями в его подаче. Неплохим выходом из данной ситуации может стать дополнительное использование автономных источников питания. К таковым можно отнести:

• ИБП. В случае отключения электроэнергии это устройство начинает функционировать моментально и автоматически.
• Генератор. Такое оборудование работает на бензине, дизеле или газе. Также может включаться автоматически. Время функционирования зависит только от количества топлива. При достаточной мощности генератор может обеспечивать электроэнергией даже очень большой дом в течение длительного времени.

Классификация однолинейных схем

Во время проектирования систем электроснабжения своими руками применяются разные схемы, которые отображают плановые работы, существующую уже систему или же разделение систем те или иным образом. Помимо расчетных и исполнительных, однолинейные схемы бывают такие:

• структурные – содержат общие данные про электроустановку, которая выражается в указании связей силовых элементов, в частности, трансформаторов, линий электропередач, точек врезки и многого другого;
• функциональные – их делают преимущественно с целью абстрактной передачи действий механизмов, к которым присоединяется электроснабжение, также указывается их взаимодействие друг с другом и то, как они влияют на общее положение дел с точки зрения безопасности. Такие схемы в основном применяются для проектирования промышленных объектов с большим количеством машин, механизмов и оборудования, которые тоже нужно наносить на схему;
• принципиальные – чаще всего выполняются согласно ГОСТ и других стандартов той или иной страны, например, IEC, ANSI, DIN и т.д.;
• монтажные – должны четко быть согласованными с теми или иными архитектурными решениями и строительными конструкциями, в частности, несущими. Каких-то специальных требований к их оформлению нет, то размеры оборудования и сечение проводов нужно указывать четко, также нужно указывать точно диаметры кабелей и четкие размеры элементов крепежа и прочих аксессуаров.

Помимо перечисленных схем с кабельными планами есть также и электрические специальные схемы, которые используются при проектировании об отображении компонентов по отдельности.

Например, в микроэлектронике для того чтобы отобразить микрокристалл интегральной микросхемы, нужна специальная топологическая схема. Такие схемы называют мнемосхемами, они имеют вид плакатов, где действующими элементами выступают приборы и сигнализирующая аппаратура и всевозможные имитационные агрегаты. На сегодняшний день их чаще всего визуализируют на мониторе компьютера, где есть функция принятия решения пользователем вручную.

Итак, можно сделать вывод, что однолинейные графические системы должны быть созданы согласно действующим в стране строительным правилам и нормам и включать в себя такую информацию:

полные и правдивые сведения об оборудовании;
расчеты аварийного выключения электроснабжения объекта как целиком, так и частично;
сведения о системе автономного питания, что важно на этапе проектирования частных домов, располагающихся вдалеке от центральных электромагистралей.

Однолинейная схема электроснабжения

Ключевая особенность однолинейной схемы электроснабжения состоит в том, что такая принципиальная схема состоит только из линий обозначения трех- или двухфазных цепей. Подобное решение позволит более разумно использовать техническую документацию и совместить в рамках одного проекта сразу несколько чертежей, которые не связаны друг с другом.

По типу однолинейные схемы электроснабжения подразделяются на такие:

• исполнительные;
• расчетные.

Расчетная схема

Расчетная однолинейная схема электроснабжения чаще всего применяется после окончательного просчета нагрузок, которые требуются для электропитания одного помещения. Часто такую схему проектируют уже после того, как были совершены просчеты по проводам и кабелям.

Расчетная однолинейная схема включает в себе следующее:

• структурная электрическая;
• функциональная электросхема;
• монтажная электросхема;
• кабельные планы;
• чертежи;
• проект пожарной безопасности.

Исполнительная схема

А вот исполнительная схема электроснабжения применяется с целью перерасчета существующей системы подачи электроснабжения, чаще всего, это делают для того, чтобы серьезно обновить уже готовый проект.

Исполнительная схема электроснабжения – это документ, который включает в себя такие данные:

• текущее состояние сетей;
• приборов, которые входят в сети;
• рекомендации по устранению тех или иных недостатков, выявленных в ходе проведения тех или иных технических мероприятий.

Этапы проектирования

Рассмотрим основные этапы проектирования однолинейной схемы электроснабжения на примере частного дома:

1. Прежде всего, нужно получить ТУ (технические условия) в компании, занимающейся поставкой электроэнергии;
2. Получить разрешение и генплан в городской Архитектуре. В генплане отображаются все прилегающие к участку коммуникации, чтобы не повредить их при проведении работ;
3. После этого непосредственно разрабатывается план электроснабжения загородного участка;
4. Разработанная схема требует окончательного утверждения в муниципальном отделении энергопоставляющей компании.

Подводим итоги

В заключение отметим, что сейчас нет необходимости самостоятельно рисовать эскизы на бумаге. Для этого существуют специальные программы, которые по введенным данным в течение нескольких минут выдадут готовый результат. Остается лишь распечатать схему и утвердить ее в соответствующих инстанциях.

Что такое однолинейная схема электроснабжения?

Так называют графическое изображение сети, в котором все устройства цепи выполнены для одной фазы, как правило фазы «А», и, следовательно, объединены одной линией. Подготовка такой электрической схемы необходима для составления технической документации о присоединении, так как однолинейная схема более проста и наглядна для понимания, и при её представлении не требуется дополнительных выездов на объект.

На схеме отображаются все подключенные к сети электросети (приборы, выключатели, розетки, светильники и вся нагрузка). При этом каждый тип приборов имеет свои условные обозначения по ГОСТам.

Различают несколько видов однолинейных схем:

1. Исполнительная. Такая схема составляется для уже действующей системы электроснабжения. Необходимость в исполнительной схеме возникает при модернизации существующей сети или при ее ремонте после проверки, в ходе которой были выявлены нарушения или дефектные участки. Кроме того, проектная схема может отличаться, и как правило отличается, от исполнительной, так как иногда приходится на стадии выполнения монтажных работ отступать от проектных решений.

2. Расчетная. Эта схема составляется для первичного подключения электроснабжения на строящемся объекте. Схема составляется с учетом всех нагрузок, после чего специалисты проектной организации могут рассчитать необходимое сечение проводов, кабелей, подобрать устройства автоматической защиты, с учетом результатов расчетов. Кроме того, такая однолинейная схема является подробной и понятной инструкцией при выполнении монтажа сети.

3. Структурная. Подвид однолинейных схем, укрупненно отображающий взаимосвязи между трансформаторными подстанциями, распределительными щитами и точками подключения электрооборудования.

4. Принципиальная электрическая схема. Такие схемы более подробные, они выполняются в строгом соответствии с ГОСТами, без использования сокращений или упрощений. На принципиальной схеме обязательно должны быть указаны марки и основные параметры всего используемого оборудования. Имея принципиальную схему, можно без проблем выполнить закупку необходимого оборудования или выполнить полный комплекс электромонтажных работ.

5. Функциональные. Такие линейные схемы могут выполняться в произвольной форме, без строгих правил, так как они используются для распределения оборудования с учетом его мощности. Функциональные схемы относятся к планировочным документам. Часто, в виде функциональных схем выполняются разделы по Релейной защите или Автоматической системе учета и контроля электроэнергии.

6. Монтажные. Составляются с учетом особенностей здания, расположения несущих стен и перекрытий, архитектурных элементов. На монтажной линейной схеме указывают точные размеры кабелей и проводов, их сечение, обозначают крепежные элементы.

Но главной однолинейной схемой, которая обязательно должна присутствовать в проекте подключения электричества, является расчетная схема – если речь идет о первичном подключении электроэнергии.

Однолинейная схема

Для начала давайте посмотрим, что, собственно, представляет собой такой чертеж. Однолинейная схема – это, по сути, та же принципиальная, но выполненная в более простой форме. То есть все магистрали как однофазные, так и трехфазные обозначены на ней одной линией. Подробная детализация в таких схемах отсутствует. Поэтому они компактны и одновременно дают достаточно четкое представление о том, каким именно образом выполняется электроснабжение частного дома.

Существуют некоторые правила составления таких схем, о которых и поговорим далее. Особой сложностью они не отличаются, но знать о них нужно. Иначе проект не будет принят.

Создание чертежа при помощи специализированных программ

Развитие компьютерных технологий значительно упростило процесс создания ОСЭ. Для этих целей разработаны программы, которые позволяют в кратчайшие сроки выполнить проект в соответствии со всеми государственными стандартами на компьютере. Далее рассмотрим наиболее распространенные варианты.

1 2 3 схема

Относится к категории бесплатных ПО. Как правило, используется студентами и начинающими пользователями. Программа русифицирована и доступна к скачиванию на официальном сайте. С ее помощью можно подобрать серию и размер планируемого корпуса электрического щита, а также обозначить каждый отдельный автомат. Программа разработана для создания однолинейных схем квартирного типа. Для управления функциями достаточно использовать только мышку.

Бесплатная программа 1-2-3 схема

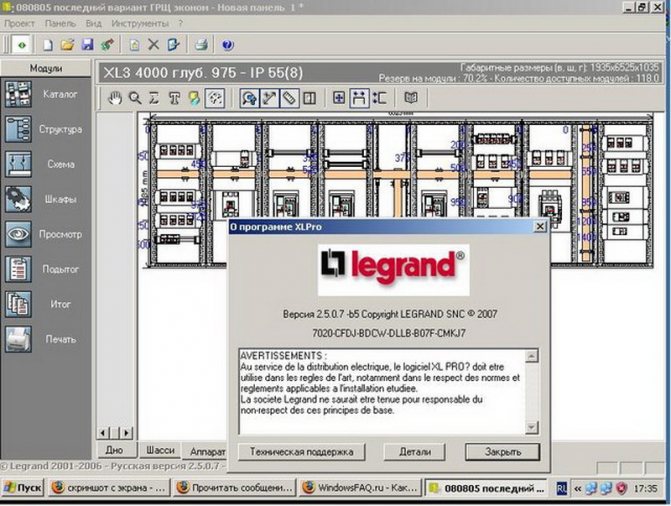

XL Pro² от Legrand

Предназначена для проектирования электрических схем с использованием элементов, которые рассчитаны на низкое напряжение. Для компоновки и размещения распределительных шкафов и щитков серии XL³ можно использовать следующие методики:

1. В подготовленном программой перечне выбрать компоненты электросети фирмы Legrand.
2. Посредством формирования однолинейной схемы.

Программа проектирования и расчета создания схемы электро шкафов XL PRO 2

XL PRO³

Предусматривает возможность использования методик составления электрической схемы аналогичной программы XL Pro². Компоновать ОСЭ можно элементами фирмы Legrand, которые рассчитаны на ток до 6,3 кА. При этом имеется функция автоматической корректировки мест расположения электрооборудования, подбора распределительных щитков с указанием их стоимости. Скачать XL PRO³ можно на официальном сайте.

Модуль визуализации Legrand XL Pro³

Rapsodie — компоновка распределительных щитов

Рассматриваемая программа осуществляет быструю компоновку низковольтных распределительных шкафов фирмы Schneider-Electric. Помимо основных элементов в схему можно добавить и различные дополнительные аксессуары, с возможностью добавления недостающих видов электрооборудования. При этом имеется функция автоматической корректировки конфигурации ранее выбранных элементов однолинейной схемы. В конечном итоге можно визуализировать разработанный проект, а также отобразить его стоимость с учетом затрат на монтажные работы.

Rapsodie поставляется в русскоязычном виде с доступным и понятным интерфейсом, с возможностью экспорта или распечатки полученного результата. Для использования продукта понадобится предварительно подать заявку на официальном сайте. После ее одобрения пользователь проходит обучающий курс.

Программа Шнайдер электрик Rapsodie

Чтобы правильно начертить ОСЭ, понадобится соблюдать установленные нормы и правила. Для этого необходимо изучить соответствующую техническую документацию. Применение актуальных программ для рисования способствует существенному ускорению процесса создания чертежа.

Изготовление шкатулки

На первом этапе подготовьте все необходимое: картонную коробку небольшого размера, обязательно с крышкой, ткань разной расцветки, ножницы, клей и кружева.

Лучше всего делать поделку на удобном письменном столе. Тогда вы сможете аккуратно все разложить и не повредить заготовки.

При изготовлении шкатулки соблюдайте последовательность инструкции.

• Очистите коробку от всех этикеток, наклеек, остатков клея или скотча.
• Усильте дно, дополнительно склеив основание.
• Из любой ткани вырежьте прямоугольник в форме дна. Затем приклейте ткань к картону.
• Самый интересный творческий этап – это декорирование тканью коробки. Желательно выбирать цвета на два тона ярче исходного материала. Здесь вы можете смело ставить творческие эксперименты.
• Далее проклеиваем внешнюю сторону и крышку кружевом. Чтобы сделать это максимально аккуратно, вам стоит найти видео как сделать шкатулку своими руками. Наносить клей нужно филигранно, т.к. в итоге могут остаться следы клея на коробке.
• Внутри можете добавить аппликации или рисунок для органичного сочетания. К примеру, в форме сердца яркого алого оттенка.

Оставьте на некоторое время вашу поделку высохнуть и все, ваша шкатулка готова.

Виды и особенности

Однолинейная схема электроснабжения своими руками создается исполнительной и расчетной. Исполнительная применяется в действующем электроснабжении объекта, а расчетная составляется в момент строительства нового жилого или промышленного здания. Также она бывает структурной, принципиальной, функциональной и монтажной. Структурная способна отображать общую информацию о том, какие имеются взаимосвязи силовых электрических установок.

Принципиальная может отображать информацию об электрических установках по госту. Функциональная схема — произвольный документ, распределяющий оборудование по потребляемой мощности. Монтажная учитывает, как расположены несущие конструкции и какие есть особенности здания.

Виды схемы и их особенности

Выбор материала

По своему составу все утеплители делятся на:

1. сыпучие;
2. древесные;
3. пенопластовые;
4. минераловатные (например, ).

1. блоки;
2. плиты;
3. рулоны;
4. смеси.

А по внешнему виду эти материалы можно подразделить на такие:

1. блоки;
2. плиты;
3. рулоны;
4. смеси.

При выборе теплоизоляционного материала надо обращать внимание на его конкретные свойства. Дело в том, что на рынке сейчас присутствует очень много производителей материалов для утепления зданий и даже, казалось бы, одинаковые маты или плиты могут иметь разные показатели. Рассмотрим самые основные из них:

Рассмотрим самые основные из них:

1. коэффициент теплопроводности, чем он ниже, тем более тонким слоем утеплителя можно обойтись;
2. коэффициент поглощения влаги, нужен наиболее низкий;
3. огнестойкость, зависит от температуры возгорания, чем выше она, тем он менее горюч и больше подходит вам;
4. долговечность, понятно, что выбираем тот, у кого и срок эксплуатации дольше;
5. экологичность, обязательно для применения внутри помещений, утеплитель должен соответствовать нормам по безопасности для здоровья человека.

Только изучив, какими свойствами обладает приглянувшийся вам материал, сравнив его с другими, можно будет определиться, чем утеплить дом на даче.

А по внешнему виду эти материалы можно подразделить на такие:

1. блоки;
2. плиты;
3. рулоны;
4. смеси.

При выборе теплоизоляционного материала надо обращать внимание на его конкретные свойства. Дело в том, что на рынке сейчас присутствует очень много производителей материалов для утепления зданий и даже, казалось бы, одинаковые маты или плиты могут иметь разные показатели. Рассмотрим самые основные из них:

Рассмотрим самые основные из них:

1. коэффициент теплопроводности, чем он ниже, тем более тонким слоем утеплителя можно обойтись;
2. коэффициент поглощения влаги, нужен наиболее низкий;
3. огнестойкость, зависит от температуры возгорания, чем выше она, тем он менее горюч и больше подходит вам;
4. долговечность, понятно, что выбираем тот, у кого и срок эксплуатации дольше;
5. экологичность, обязательно для применения внутри помещений, утеплитель должен соответствовать нормам по безопасности для здоровья человека.

Только изучив, какими свойствами обладает приглянувшийся вам материал, сравнив его с другими, можно будет определиться, чем утеплить дом на даче.

Утеплитель Rockwool – технологии на страже уюта» href=»http://pro-uteplenie.ru/neorganicheskie/minvata/53-uteplitel-rockwool»>утеплитель Rockwool).

А по внешнему виду эти материалы можно подразделить на такие:

1. блоки;
2. плиты;
3. рулоны;
4. смеси.

При выборе теплоизоляционного материала надо обращать внимание на его конкретные свойства. Дело в том, что на рынке сейчас присутствует очень много производителей материалов для утепления зданий и даже, казалось бы, одинаковые маты или плиты могут иметь разные показатели. Рассмотрим самые основные из них:

Рассмотрим самые основные из них:

1. коэффициент теплопроводности, чем он ниже, тем более тонким слоем утеплителя можно обойтись;
2. коэффициент поглощения влаги, нужен наиболее низкий;
3. огнестойкость, зависит от температуры возгорания, чем выше она, тем он менее горюч и больше подходит вам;
4. долговечность, понятно, что выбираем тот, у кого и срок эксплуатации дольше;
5. экологичность, обязательно для применения внутри помещений, утеплитель должен соответствовать нормам по безопасности для здоровья человека.

Только изучив, какими свойствами обладает приглянувшийся вам материал, сравнив его с другими, можно будет определиться, чем утеплить дом на даче.

Окончательное оформление

Интересно почитать

Похожие записи

Как начертить

Конечно, нарисовать схему можно и на бумаге, пользуясь карандашом и линейкой. Однако в наше время проще сделать это на компьютере или ноутбуке. Существует различное ПО, с помощью которого схема электроснабжения частного дома может быть составлена быстро и без проблем. После отрисовки она просто распечатывается на принтере. К примеру, программа «1, 2, 3 схема» предназначена для создания однолинейной схемы электрощитка, а Semiolog позволяет создавать все необходимые этикетки. Скачать это ПО можно с официального сайта, что гарантирует отсутствие «мусора» и вирусов. Установка и использование бесплатные. «1, 2, 3 схема», помимо всего прочего, позволяет:

• в соответствии с требованиями подобрать корпус электрощита;
• укомплектовать его модульными аппаратами;
• определить иерархию подключения последних;
• сформировать готовую схему.

В базе программы имеются актуальные сертифицированные артикулы необходимого оборудования.

Основные требования к проектированию крыльца

Подведём итоги

Не вызывает сомнения тот факт, что составление принципиальной схемы перед началом любых электромонтажных работ – это необходимость, продиктованная не столько бюрократией, сколько целью сохранения жизни и здоровья. Каждый электрик знает, что правила электробезопасности действительно «написаны кровью». Их несоблюдение чревато большими проблемами, причём не только для жизни самого монтёра, но и здоровья окружающих. А значит, их неукоснительное соблюдение обязательно.

Редакция Seti.guru надеется, что информация, изложенная в сегодняшней статье, была полезна нашему Уважаемому читателю. Несмотря на то, что мы постарались изложить всё максимально доступно и подробно, возможно у кого-либо остались вопросы. Не стесняйтесь задавать их нам. Это можно сделать в обсуждениях ниже. Редакция Seti.guru с удовольствием на них ответит в максимально сжатые сроки.

У Вас есть опыт составления однолинейных схем электроснабжения? Тогда просим поделиться им с начинающими домашними мастерами. Пишите, общайтесь, делитесь, спрашивайте. А напоследок по уже сложившейся доброй традиции предлагаем посмотреть короткий, но весьма информативный видеоролик по сегодняшней теме.

Заключение
