Оконные отливы

Монтаж отлива

Теперь давайте приступим к самому интересному: подготовим весь необходимый инструмент, изучим схему правильного монтажа, а после начнем пошагово устанавливать отлив.

Необходимый инструмент и материалы

Перед тем как установить оконные отливы самому, запаситесь небольшим арсеналом инструмента, который вы сможете найти у себя в гараже. Подробнее:

• рулетка;
• строительный карандаш или маркер;
• ножницы по металлу или УШМ (болгарка);
• плоскогубцы;
• монтажная пена;
• шуруповерт или дрель;
• саморезы;
• силиконовый герметик (атмосферостойкий);
• рабочие перчатки и очки.

Пошаговый процесс установки

Предлагаем подробнее изучить монтаж отлива с фото, чтобы вам было понятней, как это все происходит на практике.

1. Измерьте ваш оконный проем и учтите, что отлив должен быть чуть шире и длиннее него.

2. Полученные результаты замера перенесите на ваш водоотлив с помощью карандаша или маркера.

3. Сделайте надрезы по краям с помощью УШМ или ножниц по металлу. Высота боковых надрезов должна быть не больше 1 см. Таким образом вода не будет затекать по краям отлива.

4. Сделанные надрезы загните плоскогубцами или руками, все зависит от толщины металла.

5. Приложите отлив к подоконнику, чтобы убедиться, что вы отрезали все детали правильно.

6. Нанесите монтажную пену на оконную раму и немного на подоконник. После зафиксируйте отлив, прикрепив его саморезами к профилю рамы.

7. Установите отлив на подоконник, а после пройдитесь пеной под изделием.

8. В конце процесса загерметизируйте все примыкания водоотлива между оконной рамой и откосами.

9. На этом все, ваш отлив готов.

Если вы будете пользоваться всеми нашими правилами, монтаж отлива вы сможете сделать своими руками в течение нескольких часов. Сам процесс несложный, но требует особой точности в замере водоотлива и его подрезки. Делайте все размеренно и не спешите, чтобы ваш результат смог вас порадовать.

Как правильно выбрать отлив для пластиковых окон?

К выбору внешних отливов нужно подходить со всей ответственностью. Купленное на скорую руку изделие может совершенно не подойти к вашему окну и тогда придется потратиться на приобретение нового

Подбирая отлив для пластикового окна, предварительно проводят необходимые замеры, обращая внимание на следующие параметры:

• ширину;
• длину;
• глубину;
• форму.

Кроме этого учитывается тип и материалы постройки, т.к. для каркасного дома изделие подбирается другой конфигурации, нежели отлив для панельного сооружения.

Цвет оконного наружного отлива должен сочетаться с общей гаммой окна и фасада. Белые конструкции оформляются аналогичными отливами, цветные — такого же оттенка или на тон темнее.

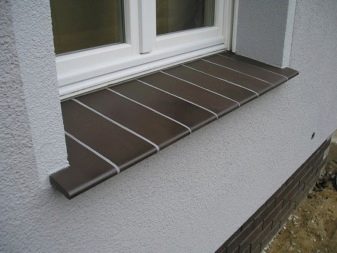

Что представляет собой оконный отлив?

Оконный отлив – это распространенная фасадная конструкция, выполненная из влагоустойчивого и прочного материала, закрывающая горизонтальную и вертикальную часть подоконника. Кроме того, отлив – декоративный элемент, оформляющий окно и переднюю часть постройки. Отлив часто изготавливают в комплекте с окном, которое в свою очередь подгоняют под параметры проема. Однако благодаря современному производству и широкому выбору материалов, возможен монтаж отлива на существующее окно в виде независимой части. В этом случае размер отлива может варьироваться как по длине (до 6 м), ширине (до 40 см), так и толщине (роль играет материал).

Расчеты и сроки изготовления отливов

Практически все производители предлагают недорогой вызов замерщика перед производством отливов, однако это совсем несложная операция, и можно выполнить ее самостоятельно. Нужно просто замерить:

• ширину отлива — расстояние от наружной рамы до свеса и добавить желаемую ширину;
• выбрать угол наружного скоса (от 90° до 120°);
• выбрать угол уклона от наружной стены до основной (широкой) части наружного подоконника (от 45° до 90°);
• измерить ширину отлива — замерить наружную часть рамы и добавить по 3–5 сантиметров с каждой стороны.

Однако чаще всего у производителей уже есть определенные заготовки со вполне конкретными углами уклона, так что можно просто померить ширину отлива (толщину стены от рамы до края наружной стены) и его длину по наружной раме. Все остальное вам рассчитают и без выезда замерщика.

Если заготовки у продавцов-установщиков имеются, то срок изготовления составит один день, то есть уже назавтра вы сможете получить свои отливы. Если заготовок нет, то максимальный срок изготовления (при необходимости покраски в необычный цвет) занимает максимум 4 дня.

Выбор отливов на пластиковые окна

Отлив должен сочетаться с общим дизайном дома и окна

Специфика изделий в том, что они устанавливаются снаружи, доступны взорам окружающих, подвергаются всевозможным воздействиям окружающей среды и субъективных факторов.

Следует ориентироваться на такие критерии:

• Герметичность. Покрытие не должно пропускать и даже впитывать влагу. Его главная задача заключается в защите стен дома от воды.
• Прочность. Конструкция постоянно подвергается вертикальному давлению, когда люди с той или иной целью высовываются на улицу. Не стоит забывать о вероятности падения сверху тяжелых предметов.
• Презентабельность. Отливы придают законченный вид самому окну и всему фасаду в целом.
• Устойчивость к ультрафиолету. Излучение негативно влияет на некоторые виды пластика, краски и пигментов, приводя к появлению сети трещин и изменению цвета.
• Сочетаемость с рамой и коробкой. Это относится не только к оттенку, но и к стилю исполнения.
• Жесткость. Расчет следует делать на самый сильный порыв ветра, чтобы он не мог изогнуть выступающую часть конструкции. Если такое случится во время сильного дождя, последствия для стены будут печальные.

Изготовление оконного отлива своими руками

Чтобы обеспечить отвод воды от оконных проемов совсем необязательно покупать дорогостоящие изделия, изготовленные в заводских условиях. Для сооружений технического назначения и дачных домиков отливы так же необходимы, как и для прочих построек, но сделать их можно самостоятельно. Особенно если есть уверенность в собственном умении, свободное время и минимум инструмента.

Материалы и оборудование, необходимые для изготовления отлива

• Лист металла. Для самостоятельных работ лучше использовать оцинкованную сталь или металл с полимерным покрытием толщиной 0,3–0,5 мм.
• Ножницы по металлу. Будут необходимы для вырезания отлива. В случае их отсутствия можно использовать болгарку.
• Рулетка, угольник и маркер для и разметки материала.
• Киянка, плоскогубцы.

Процесс изготовления оконного отлива

Сначала необходимо замерить ширину проема. Делается это рулеткой. К полученному размеру прибавляют 4–5 см, чтобы была возможность подогнуть отлив к откосам. Лучше делать черновую заготовку больше на 2–3 см, лишнее можно обрезать позже, в процессе монтажа.

Затем нужно выяснить ширину будущего водоотлива. Для этого необходимо померить расстояние от посадочного места на окне до края стены и прибавить к нему 3–4 см (свес отлива), чтобы вода стекала на некотором расстоянии от стены и не способствовала ее преждевременному разрушению.

Полученный таким образом размер будет ровной частью отлива, дополнительно к нему нужно прибавить ширину всех изгибов:

Конечно, ни пластик, ни акрил, ни дерево не могут стать достойной заменой стали и железу. От самых мелких шурупов до огромных металлоконструкций – везде требуются детали из металла

• 15 мм — полка, которая прикручивается к окну;
• 25 мм – капельник с вальцовкой (5 мм).

Разметку проводят маркером, следы карандаша на металле очень плохо видны. Линии должны находиться с наружной стороны углов сгиба, так, чтобы их можно было видеть во время сгибания металла. С внутренней стороны угла желательно продавить острым предметом канавку. Делать это нужно так, чтобы не повредить полимерное покрытие или слой оцинковки.

Гнуть металл удобно, зажав его при помощи струбцин по линии изгиба между двух деревянных брусков. Если нет струбцин, можно по краям скрутить бруски саморезами так, чтобы не повредить металл. После того как лист зажат, его выгибают в нужную сторону легкими ударами резинового молотка или киянки.

Наличие листогибочного станка может значительно упростить процесс, но далеко не у каждого такой станок есть.

Классические шторы

Металлические — виды и особенности

Металлические отливы на окна долговечны, с ними нет проблем при эксплуатации. Установка металлических отливов на окна обычно не вызывает проблем. Их минус — «шумность». Капли дождя могут «выбивать» из металла довольно громкие звуки. Проблема частично решается во время установки — надо все полости тщательно заполнить монтажной пеной. Любая пустота будет работать как барабан. Так что тут стараемся сделать все как можно лучше.

Еще тише будет металлический оконный отлив, если снизу наклеить вспененную резину или любой другой листовой звукогасящий материал (например, линотерм). Вот только он должен выдерживать значительные перепады температур — эксплуатация на открытом воздухе. Эти два приема в сумме позволят сделать металлический отлив не слишком шумным.

При монтаже не оставляйте пустот и используйте виброгасящие морозостойкие материалы

Как уже говорили, металлические отливы могут быть из оцинкованной стали с покрытием полиэстером или пластизолом. Оцинковка с полиэстером — из этого материала делают металлочерепицу, так что технология отработана. Подобные отливы не слишком дорогие, а искать их надо в фирмах, которые производят или продают металлочерепицу или подобные кровельные материалы.

Покрытие пластизолом — более дорогой вариант, но он имеет большую толщину, за счет чего металл получается не настолько гулкими. Еще он интересен тем, что поверхность может быть не только гладкой, но и «под кожу», с тиснением и т.д. Если бюджет вам позволяет, попробуйте отлив из оцинкованного металла с пластизоловым покрытием. Отрицательных отзывов пока нет.

Правильный монтаж

Еще один вариант «тихого» металлического оконного отлива — алюминиевый с порошковой окраской. Сам по себе этот метал не настолько «звонкий», за счет чего и снижается уровень шумов. Плюсы в эксплуатации всем известны, как и то, что стоимость не низкая. Установка отливов на окна из алюминия — идея хорошая, но его не так просто найти. Алюминиевый отлив не пользуется особой популярностью, так что придется, скорее всего, заказывать через интернет. Особенно если вы живете в небольшом городе.

Разновидности отливов

Отливы могут изготавливаться из абсолютно любых материалов, а также в любых формах. Основная задача этой конструкции состоит в том, чтобы производить сбор воды с поверхности кровли, а после транспортировать ее в дренажную или канализационную систему.

Отличия отливов по материалам:

• Отливы из оцинкованной стали. Толщина этой конструкции не превышает одного миллиметра. Для этих отливов предусмотрено покрытие с использованием пластизола или полиэстера, это выполняется для того, чтобы заглушить шум падающих капель дождя, в противном случае стальная поверхность будет лишь усиливать этот звук;
• Отливы из алюминия. Толщина этой конструкции также составляет около одного миллиметра. Алюминиевые отливы обрабатываются специальным лаком с двух сторон для того, чтобы сохранить изделие от возможной коррозии;
• Необработанная медь тоже является материалом для изготовления отливов. Эти конструкции дополнительно обрабатываются сплавом цинка и меди. Их характеризует привлекательный внешний вид и высокое качество, хотя цена отливов может быть очень большой для некоторых потребителей.
• Отливы из пластизола и полиэстера имеют высокую долговечность и прочностью. Помимо этого, им присуща стойкость к ультрафиолетовым лучам и небольшой вес. За счет этих характеристик, они сегодня пользуются очень большой популярностью. Также радует и удобный монтаж изделий, который можно сделать самостоятельно;
• Пластиковые отливы помогут выделить индивидуальность вашего жилища, предлагая огромную гамму цветов изготовления конструкций. Эти изделия не нуждается в особом уходе, не боятся перепадов температур. Огромная популярность пластиковых отливов еще объясняется и тем, что они почти не создают шума при дожде и имеют доступную цену.

Факторы, которые влияют на выбор отлива

• высокая стойкость к внешним факторам, в том числе атмосферные осадки и резкие перепады температуры;
• эстетическая функция, которая обеспечивает красивый внешний вид вашего жилища;
• защита крыши и стен от воздействия влаги.

Выбор отлива зависит именно от отсутствия или наличия этих основных характеристик. Каждый из вышеперечисленных материалов имеет свои особые преимущества, но некоторые из них выражены более ярче, другие не так видны.

На сегодняшний момент предпочтение больше отдается отливам, изготовленным из пластика и металла. Такие изделия покрываются особым слоем, который защищает их от коррозии. Качество изделия значительно зависит от марки стали и ее толщины.

Отливы, изготовленные из цветных металлов, тоже пользуются популярностью за счет своей высокого качества, привлекательному виду и долговечности. Но их цена на порядок выше обычных изделий, потому доступны только тем людям, которые готовы выделить необходимую (немалую) сумму денег на монтаж этой системы.

Пластиковые отливы

Эти отливы отлично будут служить в случае, если чердачное помещение дома используется в качестве жилой комнаты.

К основным достоинствам установки пластиковых отливов относятся:

• Удобство эксплуатации и скорость установки достигаются благодаря небольшому весу изделия;
• Доступная цена;
• Размер отлива равняется длине периметра сооружения;
• Удобный способ соединения – замок-кляймер;
• Стойкость к коррозиям;
• Несколько видов материала – полиэтилен и ПВХ;
• Стойкость к перепадам температуры и погодным явлениям;
• Пластиковые отливы разнообразны по цвету и дизайну, это дает возможность выбрать необходимый вариант четко под проект дома.

Нужно заметить, что отливы, сделанные из поливинилхлорида, немного надежней, это объясняется их термостойкостью. Но низких температур все-таки они не выдерживают. Также при установке в качестве дополнения потребуется труба, сечением не меньше 45 мм.

Расчет нужного диаметра водоотлива

Прежде чем начать работы по монтажу отлива нужно сделать расчеты его размеров, иначе вы рискуете соорудить конструкцию, которая не будет выполнять свои основные функции.

Площадь крыши можно рассчитать по такому принципу: площадь равняется длине крыши, включающую высоту крыши плюс длину ската, это значение делится пополам.

Нужно учесть и расстояния между водоотводами и между точками разворотов водосточного желоба. Желоба обязаны находиться выше дренажной системы.

На каждый скат кровли необходимо продумать установку двух желобов, диаметр одной конструкции должен быть не больше 125 миллиметров.

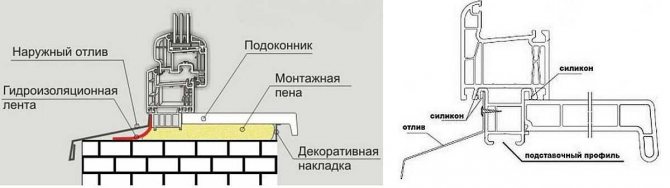

Установка отливов на окна из ПВХ профиля

Независимо от материала — металл или пластик — отлив на окно устанавливается по одной схеме. В случае с металлическим нужны прокладки — для снижения шума, но общий порядок действий остается неизменным.

Под установку отлива, в профиле рамы есть специальный выступ. Под него заводится верхняя кромка отлива. Но этот выступ доступен только в том случае, если ПВХ окно монтировалось на подставочный (монтажный) профиль. Тогда монтаж откоса — дело совсем простое. Его надо вырезать по ширине, если необходимо, с обратной стороны планки «посадить» на универсальный клей резину или другой материал для «тишины».

Правильная установка отливов на окна из ПВХ

Далее остается только завести выступ отлива в паз, задуть нужное количество монтажной пены, зафиксировать отлив к подставочному профилю тремя или более саморезами. Чтобы не подтекало с боков, места примыкания отлива к оконному проему стоит промазать силиконовым герметиком. Лучше брать прозрачный — он будет менее заметен.

А если перестраховаться?

Для перестраховки, перед установкой отлива в паз, можно нанести все тот же силиконовый герметик. Это точно не даст воде попасть внутрь, даже при очень сильном ветре направленном в окно. Второй «контрольный выстрел» тоже касается гидроизоляции. Он актуален для материалов, которые очень боятся намокания. Например, именно так желательно сделать при установке откосов на окна, смонтированные в каркасном доме. В этом случае перед монтажом оконного отлива укладывается гидроизоляционная лента. Желательно, чтобы лента свешивалась за стену — тогда даже если какая-то часть воды попадет на нее, она все равно окажется за пределами стен.

Для тех, кто любит перестраховаться

Для гидроизоляции можно использовать любой рулонный материал, который пригоден для улицы, может выдерживать морозы и нагрев. Установка отливов на окна таким способом исключит намокание зоны под окном, даже если дождь будет очень сильным.

Если пластиковое окно установлено без подставочного профиля

Что делать, если пластиковое окно установлено с нарушением технологии и паз недоступен? При монтаже пластиковое окно часто выставляют по уровню при помощи треугольных брусков. После выравнивания, окно крепят к проему, а бруски так и оставляют. Если у вас такой случай, можно закрепить откос к этим брускам. Если нужно, их можно обрезать. Вот только работать надо аккуратно, чтобы не сдвинуть их.

Если же все уже установлено и заделано, доступен только каркас рамы, можно прикрутить отлив к раме. Для герметизации можно использовать герметизирующую прокладку (резиновую ленту), промазать лучшим из возможных герметиков. Дополнительно можно прикрутить сверху какой-то нащельник. Может, он спасет немного ситуацию.

Неправильно крепить отлив к раме окна

Но даже при таком подходе нет уверенности, что вода не будет затекать. Может первоначально и будет все нормально, но со временем явно будет попадать влага. Так что если есть возможность, лучше демонтировать неправильно поставленное пластиковое окно и установить заново — по правилам.

Полукруглые или фигурные окна

Не все окна имеют линейную форму. Но какие лучше отливы для полукруглых окон? Спасти могут все те же металлы. Но только в этот раз, идеальный вариант — медные отливы. Медь — пластичный материал и небольшую кривизну можно просто придать постукивая молотком.

Из меди можно сделать фигурные изделия

Если медь слишком дорога, есть заводы, которые делают радиусные отливы по вашим размерам. Так как это индивидуальный заказ, стоимость такого отлива тоже будет рассчитываться в каждом конкретном случае.

Радиусные отливы для окон в эркерах надо заказывать

Если есть необходимость сэкономить, сделать отливы для фигурных эркерных окон, можно из обычных оцинкованных отливов с полимерным покрытием. В этом случае их нарезают на куски, при помощи которых можно создать нужный изгиб.

Полукруглые отливы из стандартных материалов

При таком способе один кусок должен заходить на соседний (на 3-5 см) — это сделает затекание менее вероятным. Чтобы еще больше снизить вероятность попадания воды, на стык намазывают слой герметика.

Глубинный дренаж

Такую систему лучше устанавливать на начальном этапе благоустройства, одновременно со строительством дома. В данном случае дренаж земельного участка лучше начинать с определения направления потоков воды во время ливней. Решив эту задачу, закупите дренажные трубы и геотекстиль.

Система дренажа

Раньше дренажные трубы (дрены) изготавливались из асбестоцемента и керамики, но в наше время они уступили место пластику: ПНД (полиэтилен низкого давления), ПВД (полиэтилен высокого давления) и ПВХ (поливинилхлорид). Они бывают однослойные и двухслойные, диаметром 100-190 мм. По всей поверхности сделаны пропускающие воду отверстия до 3-5 мм. Чтобы перфорация не засорялась и не заиливалась, трубы чаще всего продаются уже обмотанные в геотекстиль, который выполняет функцию фильтрации. На глинах и суглинках лучше иметь таких 2-3 тканевых слоя для надёжности, так как частички в такой почве более мелкие и быстрее засоряют систему, нежели на супесчаных почвах. Закладываются дрены в почву на глубину 1,5-6 м, в зависимости от требований. Глубина дренажа рассчитывается с учётом уровня грунтовых вод.

В местах резких поворотов или соединений нескольких труб ставятся колодцы. Они нужны для удобной чистки системы в случае непредвиденного засора и для осмотра состояния дренажных труб. В конечном счёте вся цепь из смотровых колодцев и труб должна привести в общий коллекторный колодец (в самом нижнем месте землевладения), откуда вода отправляется самотёком в слив за пределы территории или принудительно откачивается вручную.

Колодец

Для того, чтобы вода сама текла в нужном вам направлении, необходимо укладывать трубы под определённым уклоном. В идеале нужно делать угол минимально возможным, так как при быстром течении вод заиливание происходит раньше.

Выставить такой угол можно с помощью нивелира, водяного уровня или из подручных материалов — обычной доски и строительного уровня. В последнем случае доска укладывается на дно траншеи, а сверху ставится уровень и замеряется, при необходимости — корректируется.

Теперь давайте разберёмся, как правильно выполнить устройство дренажной канавы. Для начала вырываем траншеи (дренажные канавы) необходимой глубины, утрамбовываем дно, соблюдаем правильный уклон (на этом этапе можно приблизительный). Далее насыпаем слой крупнозернистого речного песка 10 см, проливаем и утрамбовываем. Производим выравнивание, соблюдая точный уклон. Затем сверху укладываем слой геотекстиля, плотностью не превышающей 200г на кв. м. Края ткани должны идти по бокам траншеи, чтобы была возможность потом их завернуть внутрь. На геотекстиль насыпаем промытый щебень: для глинистых почв фракцию берём побольше (150-250), для супесeй можно поменьше (до 150).

Укладываем дренажную трубу и постепенно засыпаем щебнем по слоям и тщательно трамбуем. Сверху дрены должен быть слой щебня 10-30 см. Заворачиваем геотекстиль внутрь так, чтобы перехлёст краёв был не менее 15 см. Далее насыпаем речной песок, и в самом конце — плодородный грунт. Дренажная канава готова.

Схема укладки дренажной трубы

Устройство дренажной канавы требует определенных затрат времени и средств, но это работа выполняется раз и навсегда, так что имеет смысл сделать ее предельно качественно.

Рекомендуем сохранить план дренажной системы. Если вам в в будущем потребуется по каким-то причинам выкапывать грунт, вы будете точно знать, где пролегают дренажные трубы.

Дизайн

Так как отливы не только защищают оконные конструкции, но и являются декоративным элементом, то при выборе стоит учитывать цветовой фактор

Во внимание принимается и расцветка с дизайном самого окна, и оформление фасада, и внешний вид самого отлива. Это приспособление должно выглядеть аккуратно и в спокойных тонах

Производители предлагают внушительную линейку цветов, но наиболее популярным все равно остается белая цветовая гамма, особенно в комбинации со стандартными пластиковыми окнами. При необходимости изделие может быть окрашено по специальной технологии в любой оттенок по каталогу RAL. Оконный отлив чаще всего выбирается в тон раме окна. Но креативное решение позволяет экспериментировать с конструкциями контрастного цвета – с таким решением здание будет выглядеть необычно

Также использование тиснения и перфорации позволяет создавать уникальные модели, привлекающие пристальное внимание к такой постройке

Отливы могут также отличаться конфигурациями и фактурами. Большинство таких элементов выпускается под стандартные формы окна, а для необычных дизайнерских задумок всегда можно приобрести индивидуальный отлив на заказ. Наружные подоконники из металла бывают не только в виде стандартных изогнутых прямоугольников – им придается форма ярусов и ступеней, округлая или полукруглая, выпуклая или вогнутая форма. Ограничиваются возможные решения только фантазией мастера-изготовителя.

Конфигурация, как правило, подбирается в зависимости от материала, из которого построен дом. Например, отливы в каркасном доме или в доме с вентилируемым фасадом будут кардинально отличаться от отливов в классическом кирпичном или панельном строении.

Расстояние между лагами пола: таблица для расчета шага

Заключение
