Согреет тело и душу: печь-шведка с духовкой и плитой как воплощение уюта

Достоинства и недостатки печи

К задней части печи можно сделать пристройку – лежанку

Печь шведка имеет немало преимуществ. Однако достоинством они являются только для небольшого частного дома, где живут круглый год.

Плюсы:

• Компактность – основная конструкция без лежанки занимает около 1 кв. м. площади и достигает в высоту 2 м.
• Высокий КПД – печной агрегат таких размеров обогревает до 30 кв. м. при условии, что установлен на границе 2 помещений. Хотя КПД даже простого угольного котла выше.
• Функциональность – печь отапливает дом, в ней можно готовить и даже выпекать хлеб. В верхней нише сушат одежду и обувь. Если пристроена лежанка, на печке можно спать. Допускается обустройство камина на стороне, обращенной в жилую комнату.
• Простая кладка – монтаж не требует высокой квалификации. Однако порядовку следует выполнять очень аккуратно и точно по схеме.
• Любое топливо – можно использовать уголь, дерево, пеллеты, торф. Но количество тепла, вырабатываемого печкой, зависит от типа топлива.
• Экономичность – чтобы поддерживать на даче оптимальный режим, достаточно протапливать шведку дважды в сутки.
• Агрегат обеспечивает быстрый прогрев – за 3–4 минуты.
• Теплообменник представляет собой сочетание вертикальных каналов. Они в меньшей степени задерживают сажу и пыль и не нуждаются в частой чистке.

Из-за небольшой топки нельзя сразу заложить большое количество дров

Недостатки шведки тоже обусловлены ее конструкцией:

• Высота топливной камеры невелика. Кроме того, ее верхняя часть – это варочная чугунная плита, которая отдает тепло намного быстрее, чем кирпичная стенка. Потеря тепла приводит к сильному охлаждению зоны горения. Топливо сгорает хуже, не полностью, поэтому на получение определенного объема тепла требуется больше угля или дров.
• Дверца топки и варочная плита – слабые элементы. Дверцу разрешается ставить только из литого чугуна, так как штампованный лист быстро прогорает. По этой же причине варочный настил приходится часто менять.
• Кладку выполняют только на шамотную глину, кирпич – красный глиняный и шамотный.
• После длительного простоя шведку растапливают в несколько прогонов, так как кирпичные стенки впитывают немало влаги. Для дачи, где зимой живут наездами, такой вариант не годится. Готовить печь к постоянному отоплению приходится слишком долго.

Сборка дымоходного канала

Печке, сделанной по шведской технологии, присуще высокое сопротивление потоку дымовых газов, поэтому тяга у нее слабая. Из-за этого дымоходная труба должна возвышаться над коньком не высоте не менее 60 см.

При этом дымоход нужно оборудовать широкой распушкой для рассечения ветрового поток, предупреждая задувание в трубу. Ширина распушки от края устья дымохода должна быть примерно ½ кирпича в каждую сторону. Толщина стенок дымохода — от полкирпича.

В местах, дымовая труба пересекается с кровлей, необходимо обустроить противопожарные разделки, чтобы предотвратить нагрев и воспламенение деревянных перекрытий. Разделку можно сделать из асбеста или керамзита с песком. Зазор между дымоходом и кровлей герметизируйте специальной клейкой лентой.

Кладка печки своими руками

Если расположить печь в центре дома, он будет прогреваться равномерно

Строительство шведки начинают с подготовки. Необходимо рассчитать ее мощность, найти оптимальное расположение – между помещениями, как можно ближе к центру комнаты. Печь лучше строить одновременно с возведением самого здания. Она весит около 3 тонн и для нее закладывают отдельный фундамент.

Допускается установить печку в готовой постройке, но для этого придется разбирать полы, стену, кровлю. Проще приобрести металлический аналог шведки – «Рязанку» или другую варочно-отопительную мобильную модель.

1. Под фундамент выкапывают яму, глубиной до 0,8–1 м. Величина определяется уровнем промерзания грунта. Фундамент должен лежать ниже этой глубины.
2. Схема обычная: до 15 см утрамбованного песка, 20 см битого кирпича и камня, 10 см щебня или галечника и слой бетона такой высоты, чтобы он возвышался над уровнем грунта на 15 см. Все слои обязательно утрамбовывают. Бетон усиливают арматурной сеткой: она размещается в верхних слоях, не доходя до открытой поверхности на 10 см. Размеры фундамента на 10–15 см превышают габариты печи.
3. После высыхания бетона фундамент гидроизолируют рубероидом.
4. Рекомендуют утеплить низ печи. Шведка устроена таким образом, что создает мощный, направленный вниз поток тепла. Чтобы его не терять, под основание печи укладывают несколько слоев базальтового картона. Более дорогой способ – выкладка самого нижнего ряда из шамотного кирпича.
5. Шведскую печь своими руками выкладывают по определенной схеме. Можно найти готовое описание для самых разных размеров.
6. 1 и 2 ряд всегда сплошные. Кирпич – глиняный, укладывают со смещением и с обвязкой. Это основание обеспечивает прочность конструкции.
7. В 3 и 4 ряду формируют зольник и отверстия для чистки. Все они закрываются дверцами. Монтаж их одинаков: на скрученную стальную проволоку, которую закрепляют прямо в кирпичную кладку. С 5 ряда по чертежу начинают формировать топку. Ее выкладывают шамотным кирпичом, так как глиняный такой температуры не выдерживает. Параллельно монтируют духовку. Ее крепят так же как дверцы – замуровывают стальную проволоку между камнями.
8. В 6–9 ряду продолжают возводить топку. В 6 также закладывают дымоходный канал. Шамотный кирпич внутри топки и глиняный снаружи укладывают так, чтобы между ними оставался воздушный зазор. Это предупреждает деформацию стенок. Крепят топочную дверцу.
9. В 9 ряду кирпичи в дымоходном канале укладывают под углом. Нужную форму им придают болгаркой. Это обеспечивает вывод газов в дымоход. В 10 завершают монтаж топки, устанавливая горизонтальную перегородку, а в 11 фиксируют варочную плиту.
10. С 12 по 18 ряд по чертежу сооружают дымоходные каналы. Их поверхность должна быть максимально гладкой. Стенки тщательно выравнивают и заглаживают раствор. В 17 и 18 ряду ставят металлические уголки и опоры для перекрытия варочной камеры. Сюда выкладывают почти сплошной ряд кирпича.
11. С 19 до 28 сооружают верхнюю сушильную нишу и закладывают отверстия для чистки дымоходов с вьюшками, а в 27 – регулирующую задвижку.
12. На 29 уровне перекрывают дымовые каналы, оставляя только одно основное отверстие для дымохода. Закрывают и сушильную камеру.
13. В 30 ряду делают расширение, а в 31 возвращаются к первоначальным габаритам. Затем наращивают по прямой кирпичную трубу. Перекрытие этажа рекомендуют изолировать, чтобы избежать перегрева. На чердаке можно соединить кирпичный дымоотвод с металлическим.

Отопительная варочная печь шведка: особенности, преимущества

Шведку часто сравнивают с русской печью, однако по размерам и расходу топлива эти два устройства отличаются. Она компактная, чего нельзя сказать о русской печи, именно поэтому многие жители частных домов делают выбор в ее пользу.  Модель была разработана в Швеции, согласно тонкостям местного климата. В функции входит:

• обогрев помещения;
• приготовление пищи.

В зависимости от модели, она может быть оснащена камином, отделением для выпечки. Главное преимущество состоит в возможности самостоятельно оборудовать такое изделие в своем жилище. Выбрав нужный вариант, можно выложить кирпичную печку своими руками. Для этого необходимо начертить подробную схему порядовки и подобрать все нужные материалы.

Чем печь шведка отличается от голландки и финки

На данный момент существует множество видов кирпичных печей, но особенно выделяют три похожие между собой конструкции: шведку, голландку и финку. Неопытный пользователь должен узнать, что лучше из этих трех вариантов и какие отличия между ними существуют:

Голландка. Имеет прямоугольную форму и вертикальные дымообороты. Используется для отопления и приготовления пищи. Особенность заключается в простоте выкладки и неприхотливости. Если перетопить модель, то есть опасность возникновения угарного газа. Из-за особенностей конструкции: можно установить печь на 2 этажа.
Финка. Имеет одно отличие от шведской – она делается с хлебной камерой. Проекты могут быть разными, но отличительная черта остается неизменной.
Шведка. Для обустройства потребуются определенные умения и навыки

Если работу выполняет новичок, важно учитывать все нюансы. Обустройство агрегата для дачи требует соблюдения порядка схемы и всех норм.

Важно! Шведка отличается от других отопительно-варочных конструкций тем, что кладется со щитком в задней части

Шведская печь – компактный и удобный вариант сооружения, предназначенный для отопления жилья и приготовления еды

Выбирая между тремя представленными вариантами, стоит обратить внимание на габариты и предназначение

Виды шведских печей

В зависимости от строения выделяют несколько разновидностей шведок:

1. Без духовки с варочной поверхностью. Самая распространенная конструкция, зачастую выполняется кладка с тремя режимами топки: порядовка рассчитана на кладку для трех времен года. В зависимости от желаемой температуры она будет нагреваться больше или меньше. При желании можно сделать печь-мини с одной конфоркой для небольших помещений.
2. С водяным контуром. В топку или дымоход встраивается теплообменник, который нагревает проходящую через регистр воду и пускает ее по трубам к радиаторам.
3. С камином и варочной плитой. Такое устройство имеет название печь Рязанкина. Печь-камин шведка выглядит красиво, ее устанавливают на фундамент. Размеры — 102х102х217 см, что говорит о возможности применения в частном построении. Можно соорудить с одной стороны печь с другой камин, тогда пользователь сможет одновременно любоваться каминным пламенем и использовать топку по назначению.
4. Без плиты. Особый вид конструкции, когда шведка исполняет роль отопительного прибора без возможности приготовления пищи.

Важно! Желающих самостоятельно соорудить конструкцию интересует вопрос, какие бывают изделия по форме. Их можно сделать круглыми, прямоугольными или угловыми

Тип выбирается согласно месту расположения.

Также мастера могут соорудить вариант с сушильной камерой, где можно будет предварительно высушить древесину для растопки. Отдельное место занимает шведка с лежанкой – такая простая конструкция предполагает дополнительное место для отдыха.

В зависимости от особенностей строения устройства, оно может иметь несколько колпаков. Например, печь Бацулина двухколпаковая имеет духовку и плиту, вариант с пятью колодцами, размер и схема которых поможет выложить материал правильно, оснащена 5 секторами для движения дыма. Вариант 2-х колпаковый из кирпича считается универсальным.

К истокам популярности шведских варочных печей

Классическая шведская печь и красива, и функциональна

По существующей легенде первая шведская печь была построена в России солдатами, попавшими в плен во время одного из сражений Северной войны, которую начал шведский король Карл XII в далёком 1700 году. Тем не менее это не более чем миф, поскольку есть документальное подтверждение, что отопительный прибор, известный в нашей стране как «шведка», разработали в далёкой северной стране в 1767 г. Поручение Академии наук было выдано королём Адольфом Фредерик Гольштейн-Готторпом. Возможно, именно это и способствовало сохранению исторических материалов о разработке дровяной печи новой конструкции. Причины, побудившие короля Швеции лично заниматься столь приземлёнными вопросами, были достаточно прозаическими. Дело в том, что дремучие леса, которыми так гордились шведы в Средние века, к этому времени уже были основательно вырублены — древесина активно использовалась в военном и жилищном строительстве, да и другого топлива шведы в то время попросту не знали. Жилища простых людей чаще всего отапливались наскоро построенными кирпичными каминами, требующими постоянной топки. К слову, печи знати также особой экономичностью не отличались — в лучшем случае использовались объёмные «голландки», которые в ту пору были весьма прожорливыми.

Используя дошедшую до наших дней поговорку о том, что «всё новое — это хорошо забытое старое», шведские учёные с конструкцией долго не мудрили. За основу была взята хорошо изученная голландская печь, которая во время работ была тщательно переделана.

Изменения в первую очередь коснулись функциональности – «шведку» снабдили питой для приготовления пищи, духовкой и практичными нишами, одна из которых предназначалась для сушки одежды, а другая использовалась для того, чтобы приготовленная еда весь день оставалась тёплой. Подобная компоновка была чрезвычайно удобной для небольших домов, поскольку печь, установленная в простенок между кухней и комнатой, обеспечивала все потребности обычной семьи в тепле.

Высокая функциональность шведки может быть дополнена удобной и тёплой лежанкой

Изначально было разработано несколько модификаций шведских печей, которые с небольшими изменениями дошли и до наших дней:

• отопительно-варочный агрегат с одной лишь плитой;
• шведка с плитой и духовкой;
• дровяной отопительный прибор, оснащённый плитой, духовкой (одной или двумя) и водогрейным баком;
• печь-камин двухстороннего типа — варочная часть печи находится в кухне, а декоративная выходит в зал или гостиную;
• шведка с лежанкой.

Кроме того, в зависимости от личных пожеланий, печь, как и прежде, может иметь одну или две ниши, расположенные над плитой.

Печь-шведка с камином

Основные конструктивные параметры были просчитаны шведскими учёными настолько точно, что практически не изменились за несколько веков. С полной уверенностью можно сказать, что именно правильный расчёт и хорошо продуманная конструкция шведки являются первопричиной всех её достоинств:

• компактные габариты;
• функциональная и практичная конструкция;
• высокий КПД и теплоотдача;
• быстрый нагрев благодаря простым и эффективным решениям в теплообменной части агрегата;
• универсальность;
• нетребовательность к топливу — можно сжигать любые виды твёрдого топлива, от стружки и камыша до угля;
• вариативность отопительного прибора — его функциональность и дизайн можно менять согласно своим предпочтениям и потребностям;
• простота в работе и обслуживании;
• экономичность;
• возможность постройки своими руками.

Недостатки «шведки» — такие же, как и у других канальных печей. Прежде всего это быстрое остывание при незакрытой задвижке, а также необходимость в периодической чистке каналов агрегата от сажи. Кроме того, дровяной теплогенератор выдвигает повышенные требования к технологии строительства — для изготовления «шведки» подходит только новый, качественный кирпич, а в процессе работы потребуется повышенная концентрация, аккуратность и максимальная отдача.

Рейтинг покупных металлических очагов

Печь камин угловая из кирпича отличается достаточно сложной сборкой и монтажом, наиболее простыми являются уже готовые покупные металлические очаги. В данной таблице вы можете подробней ознакомиться с самыми недорогими и популярными моделями на сегодняшний день:

	Описания и характеристики
Бавария угловая	Установка такого очага вполне возможна своими руками. Корпус камина выполнен из стали , толщина которой составляет шесть миллиметров. Внутренняя часть установки облицована шамотным кирпичом. Боковины изготовлены из керамики, а мощность отопительного агрегата составляет 6 киловатт, что позволяет отопить дом, общей площадью до 50 квадратных метров.
	В основе модели лежит небольшое огнеупорное панорамное стекло. Сама конструкция укомплектована небольшой варочной поверхностью для приготовления пищи на две конфорки. Мощность в девять киловатт, позволяет выполнять отапливание дома, метраж которого составляет порядка 170 кубических метров. Боковины модели также облицованы панелями из огнеупорной керамики, что существенно повышает эффективность и теплоотдачу очага.
	Инструкция к данной модели указывает на возможность простого использования. Такая топка имеет мощность в 6 киловатт, что позволяет равномерно обогреть пространство общей площадью до 50 квадратов. Дополнительно, камин покрывается жаропрочной краской, что существенно продлевает срок его эксплуатации и не позволяет образовываться ржавчине и коррозиям.
Теплодар	Одна из наиболее мощных топочных камер- 12 киловатт. Такой отопительный агрегат подходит для построек с метражом до 70-80 квадратных метров. Для оформления дверцы используется огнеупорная стеклокерамика. Основная часть конструкции изготавливается из нержавеющей стали.

Для того чтобы подробней ознакомиться с представленными в таблице моделями, рекомендуем также просмотреть видео в этой статье.

О металле в конструкции шведки

Опытные печники вам с уверенностью скажут: чем меньше металлических элементов будет в конструкции печи, тем лучше для нее и для вас. Но шведы, кои являются создателями описываемой нами конструкции, все же прибегли к использованию металла для того, чтобы укрепить висячую кладку. И их можно понять, ведь арочные своды крайне дорогостоящи, да и без них габариты печи существенно уменьшились. Это объясняется тем, что в те времена, когда была создана печь, в шведских домах были очень низкие потолки, ввиду чего конструкция, оснащенная арками, туда бы попросту не влезла. Использование железа в печи проверялось шведами на протяжении многих лет и это дало некоторые результаты.

А результаты таковы: металлические элементы не должны размещаться впритык и не должны соприкасаться с деталями из кирпича!

Все железные элементы должны окружаться бетонной прослойкой толщиной минимум 6 миллиметров. Сама плита, как уже говорилось, укладывается в специальные выступы, произведенные за счет использования половинок кирпича.

Как начать эксплуатацию печи ?

В заключение – несколько слов об начале эксплуатации. Наша печь шведка своими руками не должна использоваться сразу же, в сыром виде. Поэтому завершить ее строительство нужно перед тем, как начнется длительных теплый период. В противном случае вам придется обсушивать ее электровентилятором в течение двух недель, что сулит лишние финансовые расходы. Как бы то ни было, но нельзя начинать эксплуатацию без такой обсушки. Через две недели начинается такой же по длительности период теплого обсушивания, при которой печь «подкармливается» незначительными порциями антрацита. Затем начинается горячая сушка, при которой температура несколько раз за день поднимается от минимальной до максимальной, и обратно.

Итак, мы с вами рассмотрели, как своими руками сделать шведскую печь, предназначенную для обогрева домов небольших площадей, где очень часто или постоянно проживают люди. Отметим, что традиционная русская печь лишь немного превосходит ее, при этом габариты ее (русской печи) намного большие.

Змейка — эффективное решение

Так появились дымоходы, устроенные по принципу «змейки», или, проще говоря, многооборотные дымоходы, длина которых многократно превышает протяженность прямой трубы.

Движение газов в дымоходе горизонтальном.

Существуют многооборотные дымоходы вертикальные и горизонтальные. У вертикальных многооборотных дымоходов расположение основных каналов направлено строго вертикально. Основным недостатком такого дымохода служит неравномерный прогрев.

В отличие от него, многооборотный дымоход горизонтальный прогревается значительно эффективней. Так как горячие газы стремятся вверх, а верхняя площадь горизонтального дымохода значительно больше, чем у вертикального, соответственно, прогрев осуществляется значительно лучше с использованием одного и того же объема топлива.

Самые прогреваемые участки.

Три основных правила

Сложить многоходовой дымоход для печи намного сложнее, чем собрать модульную систему газоотведения для газового котла. При выполнении работы необходимо следовать строгим правилам:

1. Сечение дымохода должно быть строго одного размера по всему дымоходу.
2. Необходимо минимизировать острые углы внутри дымохода.
3. Соблюдать гладкость внутренней поверхности.

На первый взгляд, очень простые правила, но как на практике удастся их соблюсти?

Кирпич и дымоход — размеры имеют значение

Столкнувшись впервые с кладкой горизонтального дымохода (см. Дымоход своими руками), даже опытный мастер может попасть в тупик при выполнении данных правил.

Но давайте рассмотрим все по порядку.

• Стандартный кирпич имеет размер 250×120×65 мм. Что мы в данном случае имеем?
• Понятно, что половинка кирпича будет иметь размер 125×120×65 мм. Так как мы перекрываем горизонтальный участок дымохода кирпичом, мы определились с размером 125 мм.
• Так как высота кирпича составляет 65 мм, становится понятным, что для создания одного канала потребуется выложить два ряда, 65+65=130, прибавим к этому два растворных слоя.

Наш дымоход будет иметь сечение 125×125×140 мм

Это очень важно запомнить, так как при кладке подобного рода дымоходов многие допускают грубейшую ошибку

Размеры.

Если горизонтальная часть дымохода у них имеет размер 125×125×140 мм, то максимальная длина вертикального участка дымооборота устраивается совершенно произвольно, т.е. так, как получится.

Нельзя этого допускать, если при укладке последнего кирпича перекрытия размер вертикального перехода не соответствует вышеперечисленным параметрам, подрежьте кирпич, чтобы соблюсти размер

Повторимся, это очень важно

Завихрения — методы решения проблемы

Следующий вопрос — минимизация острых углов. Если представить движение продуктов сгорания внутри дымохода как водный поток, становится понятным, что на острых углах кирпичной кладки будут возникать завихрения, препятствующие нормальному движению газов и, как следствие, ухудшению тяги.

Завихрения внутри дымохода.

Единственным правильным решением в таком случае станет сглаживание острых углов внутри дымохода.

Рассматривая переходы внутри дымохода, видно, что сгладить острые углы возможно только на самом перекрытии дымового канала. Делается это простым скалыванием острых углов кирпича

Делать это необходимо очень осторожно и аккуратно

Сглаженные углы.

Чем примечательна печь-шведка?

Варианты шведской печи

По назначению «шведка» относится к отопительно-варочным печам, причём есть все основания считать её наиболее удачной среди таковых. Готовить на ней удобней, чем в русской печи, поскольку хозяйке не приходится наклоняться и пользоваться ухватом. Кроме варочной плиты имеется духовка, в которой можно готовить выпечку и быстро разогревать блюда. А в довершение ко всему, в классической «шведке» имеется ниша, предназначенная для просушки вещей.

Исходная модель печи «шведки»

Конструкция печи позволяет её тыльную сторону, выходящую в жилую комнату (передняя часть с плитой располагается на кухне), оборудовать тёплой лежанкой или камином.

Кроме функциональных есть у «шведки» и технические достоинства:

1. Быстрый прогрев.
2. Простое устройство и низкая стоимость. В этом отношении шведская печь сравнима с голландкой, но обладает более высокими КПД (60% против 40%) и теплоотдачей («голландка» мощностью 2,9 кВт и «шведка» мощностью 4,1 кВт обладают равной материалоемкостью).
3. Наличие духовки, которая при открытой дверце уже через несколько минут после начала топки (можно применить даже бросовое топливо) обеспечивает форсированный инфракрасный прогрев промокшего или замёрзшего пользователя.
4. Направленный вниз дымооборот после топки, обеспечивающий качественный прогрев печи не только сверху, но и снизу.
5. Низкая температура дымовых газов в канальной части, благодаря чему её можно строить из обычного кирпича с применением цементно-песчаного раствора.
6. Пластичность. Строгим канонам приходится следовать только при возведении меньшей, высокотемпературной части печи. Остальное можно без потери качества подстроить почти под любое жилище.
7. Возможность производить отбор тепла для приготовления горячей воды без ухудшения режима горения в топке.
8. Возможность «подключить» лежанку.

Перечисленным достоинствам можно противопоставить следующие минусы:

1. Из-за солидной тепловой нагрузки высокотемпературную часть печи приходится возводить только из самых качественных материалов. Высокие требования предъявляются и к качеству работ (мастер должен обладать достаточным опытом).
2. Если после полного прогорания топлива забыть закрыть вьюшку, выстуживание печи происходит очень быстро.
3. В обязательном порядке требуется фундамент. Это связано с неравномерной нагрузкой на отдельные части печи и её вытянутой формой.

Без надёжного основания агрегат окажется неустойчивым.

Проект отопительно-варочной печи-шведки

Прежде, чем приступать к работам, несколько советов от печника по кладке печей шведка своими руками:

Перед началом работ распечатайте на принтере порядовку и, чтобы не запутаться, выложив очередной ряд, обводите или зачёркивайте его на плане.
Выкладывая фундамент, очень важно проверять по уровню его горизонтальность. Впрочем, с уровнем периодически нужно сверять все дальнейшие ряды.
Каждый кирпич, прежде чем уложить, опускают в воду на 15 секунд

Но замачивать кирпичи нельзя!
Начиная новый ряд, выложите все его кирпичи на место без раствора, уточните размеры, подгоните, а уж потом выкладывайте ряд.
Болгарка очень ровно режет кирпичи нужной формы, но от этого много пыли, поэтому лучше все половинки и четвертинки подготовить заранее на открытом воздухе.

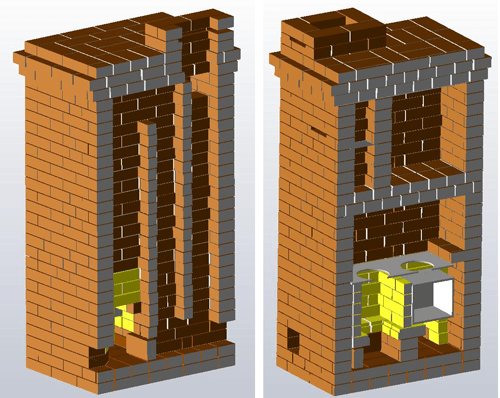

Схема порядовки отопительно-варочной печи шведки с духовкой

Рассмотрим порядовку кирпичной печи-шведки с духовкой своими руками.

• 1 ряд. Сплошной (28 красных кирпичей).
• 2 ряд. Дублирующий (если в предыдущем ряду все кирпичи были целые, то здесь много половинок и ¾).
• 3 ряд. Размечаются кирпичом: слева зольная камера, справа пространство под духовкой (здесь укладывается четвертинка огнеупорного кирпича) и на заднем плане вертикальные каналы. Устанавливаются дверки: зольника (25 х 14 см), три для прочистки (14 х 14). Несколько кирпичей устанавливаются на ребро. Красного кирпича — 19 шт.
• 4 ряд. Вертикальные каналы пока объединены. Наращивается зольная камера. В пространстве под духовкой укладывается половинка огнеупорного кирпича. 14,5 красных кирпичей в ряду.
• 5 ряд. Перекрываются дверки всех каналов и камер. Зольная камера выкладывается огнеупорным кирпичом (это будет низ топливника). Оставляется проём под колосники (вырезается уголок по периметру отверстия, в который и укладывается решётка). 16 красных + 8 шамотных кирпичей.
• 6 ряд. Устанавливается дверка топливника, разделяются вертикальные каналы. Между топливником и духовкой стенка в четверть огнеупорного кирпича. Устанавливается духовка. 13 красных + 3,5 огнеупорных.
• 7 ряд. Дублирующий.
• 8 ряд. Огнеупорным перекрывается вход в канал за духовкой. 13 красных + 5 огнеупорных.
• 9 ряд. Над дверкой топливника укладываются два кирпича, один из которых срезан наискосок снизу, а другой – сверху. 13,5 красных + 5 огнеупорных.
• 10 ряд. По подобию предыдущего ряда перекрывается дверка духовки. Не выкладывается стенка между топливником и духовкой. В кирпичах выбирается уголок, для установки плиты. На фронтальную часть печки устанавливается уголок (длиной 1м 20см). 15 красных, 4,5 огнеупорных.
• 11 ряд. Формируется варочная камера. 16,5 красных.
• 12 — 15 ряд. Дублирующие.
• 16 ряд. Подготовка к перекрытию варочной камеры. В переднюю часть кладётся 70-см. уголок, а над камерой – три уголка по 90,5 см. 14,5 красных.
• 17 ряд. Наглухо перекрывается варочная камера, оставляется только вытяжное отверстие в полкирпича. 25,5 красных.
• 18 ряд. Дублирующий. Устанавливается ещё один уголок. 25 красных.
• 19 ряд. Наращиваются: вытяжной канал, сушильные камеры, вертикальные каналы. 16 красных.
• 20, 21 ряд. Дублирующие.
• 22 ряд. Меньшая сушильная камера перекрывается стальной пластиной 19 х 34 см. 16 красных.
• 23 ряд. Над вентиляционным отверстием вырезается место для задвижки. Задвижка 13 х 13 см. 17 красных.
• 24 ряд. Объединяются два вертикальных канала за духовкой. 15,5 красных.
• 25 ряд. Объединяется паровытяжной канал с вертикальным каналом за ним. 15,5 красных.
• 26 ряд. Наращиваются все камеры и каналы. Во фронтальной части устанавливается 90,5-см. уголок. Над сушильной камерой укладываются две полоски по 65 см. В большом стальном листе (80 х 90,5) вырезается угол по размеру углового вертикального канала. Укладывается лист, перекрывая всю поверхность печки, включая два канала за духовкой. Со всех сторон оставляется не закрытым расстояние в полкирпича.
• 27 ряд. Сплошной, перекрывающий всю площадь, кроме вертикального канала. Со всех сторон кирпич теперь «нависает» над предыдущими рядами на 2,5 см. 32 красных.
• 28 ряд. Ещё один сплошной ряд, кирпичи ещё больше «нависают» со всех сторон (ещё на 2,5 см). 37 красных.
• 29 ряд. Сплошной ряд, первоначального размера печи. 26,5 красных. Тело печи завершено.
• 30 ряд. Формируется основание трубы. В кирпичах вырезается уголок по размеру дымовой задвижки. Устанавливается задвижка. 5 красных.
• 31 ряд и далее. Наращивание трубы.

Отработанное масло — отличный вид топлива, к тому же на отработке можно отлично сэкономить при обогреве помещения. Печь на отработанном масле своими руками. изготовление печей, правила эксплуатации, а также плюсы и минусы использования.

Об использовании индукционной печи для обогрева помещения читайте в этой статье.

Ввод в эксплуатацию

Ни в коем случае нельзя сразу начинать топить печь-шведку. Сырого кирпича она не простит!

Обязательное условие: 2 недели обычной сушки (без дополнительных ухищрений, просто дать отстояться). Затем 2 недели «горячей» сушки.

Нужно следующее:

• Либо подгадать, чтобы окончание строительных работ пришлось на период хорошей, сухой погоды.
• Либо две недели «протапливать» помещение электрообогревателями (если холодно).
• Потом печь подтапливают небольшими порциями дров, чтобы она только слегка прогревалась. Хорошо бы непрерывно, но если не получается, просто регулярно (в течение 2 недель).
• Во время таких протопок, через прочистные дверцы накладывают смятую бумагу (газетную или обёрточную). Когда бумага перестанет отсыревать – можно прекращать топить.

Для периода «горячей» сушки нельзя применять берёзовые и сосновые дрова (от них много жара и сажи). Лучше использовать осиновые полешки или антрацит.

В самом конце нужно три дня топить печь по утрам и вечерам, наращивая интенсивность жара (загружая сначала мало дров, затем подкладывая и доводя до максимума). Теперь печь готова к каждодневной эксплуатации.

Итак. Шведка подходит для небольшого жилого дама. Если помещение нерегулярно отапливается или дом многокомнатный – больше подойдёт голландка. Для регулярной же протопки можно сказать, что шведка идеальна!

Устройство и секреты высокой эффективности

Шведская печь начинает излучать тепло как только появляются первые устойчивые языки пламени. Секрет таких возможностей исходит из решения скандинавских учёных установить духовку (на приведённой схеме она указана цифрой 1) сразу же за топкой. Тепло от горящих летучих газов, которое печники называют его первым жаром, раскаляет её металл докрасна, а боковой выход позволяет удачно скомпоновать внутреннее пространство печи. За счёт преграды, установленной на пути горячих газов, удалось снизить их первоначальную скорость — при высокой интенсивности пламени тепло не улетает в трубу, как это происходит в большинстве канальных печей. Кроме того, как можно увидеть на схеме, в этом случае свод топки служит неким подобием колпака, под которым неплохо дожигаются пиролизные остатки. Преимущество такого расположения духовки ещё и в том, что огибающие её поверхность продукты сгорания уходят вниз, поэтому стенки отопительного агрегата начинают прогреваться буквально от пола, а ведь одной из составляющих успешной теплоотдачи является большая площадь поверхности, не так ли?

Устройство шведской печи

Способствует высокой тепловой производительности и варочная плита (2), а также расположенное над ней углубление. Благодаря подогреву первым жаром тепло от них расходится не хуже, чем из духовки. После того как первое тепло начнёт распространяться по дому, нишу можно прикрыть деревянной заслонкой. Даже после полного прогорания дров тепло в проёме будет сберегаться в течение 6–8 часов, что удобно использовать, чтобы держать тёплой приготовленную еду.

Ниша (3), расположенная верхним ярусом, более вместительна и прогревается не так сильно, поэтому при необходимости в ней можно просушить мокрую одежду. Как и в нижнем углублении, её задняя часть выполнена тонкостенной. За счёт этого тыльная сторона эффективно прогревается на всех режимах работы печи, начиная от интенсивного горения и заканчивая тлением раскалённых углей.

Хайло в традиционном понимании этой детали печи у шведки отсутствует. Учёные решили упразднить сводчатый элемент ввиду усложнения и удорожания конструкции, установив взамен простое окно для перетока газов из пространства под духовкой.

Схема движения газов в каналах печи

Теплосборник предприимчивые шведы полностью позаимствовали у голландок, обустраивая его по проверенной схеме с вертикальными каналами. Конечно, в этом случае больше нагревается верхняя часть печи, однако встроенная духовка неплохо выравнивает градиент температур по высоте отопительного прибора. Благодаря классической компоновке теплообменника в каналах образуется меньше сажи

При этом чистить агрегат намного удобнее, а это немаловажно, поскольку изначально печь разрабатывалась под топливо любого типа

Печь-шведка чаще всего устанавливалась в простенке между комнатами, поэтому появлялась дополнительная возможность повернуть её каналы в лежанку. Этой возможностью пользовались по большей части простые шведы, знать же предпочитала в этом месте обустроить более презентабельное сооружение — камин.

Конструкция теплообменных каналов шведки позаимствована у популярных в то время голландских печей

Благодаря инновациям в топливной и теплообменной части шведская печь в то время была образцом совершенства. Конечно, по сравнению с голландкой она обходилась владельцу дороже, да и в изготовлении была сложнее. Тем не менее высокая мощность и уникальная теплоотдача шведки обеспечили ей популярность на ближайшие двести лет.

Когда печь готова к работе

Печь считается хорошо просушенной, если дымовые задвижки не имеют следов влаги. Существует также и другой способ проверки готовности печи. В чистку кладется ворох скомканных газет. Через пару дней он вынимается. При хорошо просушенной печи, газеты останутся сухими.

Пока конструкция хорошо не высохнет, пользоваться ею нельзя. Первая же топка начнет ее разрушать.

Надо сказать, что даже хорошо просушенную печь, нельзя сильно растапливать в первые дни эксплуатации.

Срок эксплуатации значительно увеличивается, если она будет топиться каждый день. Первую топку давно не топленой печи, например, на даче, нужно делать легкой, малой интенсивности.
