Отопитель воздушный универсальный дизельный планар 4дм-24в 3квт адверс

Инструкция по эксплуатации отопителя Планар

Установить и запустить Планар можно самостоятельно, но если нет опыта работы с обогревательными системами, нужно пригласить специалиста.

При включении Планар проводит тестирование, и если все элементы исправны, начинает розжиг. Сначала выполняется продувка камеры, затем подается солярка и воздух. Горелка работает, пока датчик не зафиксирует выставленное значение. После этого аппарат отключается, если не работает в режиме по мощности.

После отключения вручную Планар автоматически вентилируется.

Техника безопасности

Во время заправки Планар необходимо выключить

Кабина или автомобильный салон – очень небольшое помещение. Соблюдать технику безопасности нужно строго:

  • в машине должен быть огнетушитель, в бытовке или гараже – хотя бы ведро с песком;
  • прокладывать топливный провод внутри салона или кабины запрещается;
  • во время заправки аппарат выключают;
  • во время ремонтных и сварочных работ отопитель отсоединяют от аккумуляторной батареи;
  • до окончания продувки отключать прибор от электросети запрещается;
  • после остановки прибора повторное включение выполняют не раньше, чем через 5–10 секунд.

Особенности и достоинства

Автономка «Планар» изготавливается в Самаре на предприятии «Адверс». Компания занимается производством и продажей различной климатической техники, которая очень востребована на территории России. Основное преимущество продукции предприятия – доступные цены и высокое качество оборудования.

Вся продукция, которая производится , имеет необходимые сертификаты, которые полностью подтверждают безопасность и соответствие стандартам качества. Автономка «Планар» в процессе работы расходует незначительное количество топлива, за счет чего обеспечивается продолжительное время использования. Монтаж можно осуществить самостоятельно. Это позволяет существенно сэкономить.

Требования к монтажу

Устройство можно ставить в любом месте автомобиля, пульт управления рядом с водителем

Установка Планара выполняется строго по инструкции:

  • Отопитель закрепляется как на стену, так и на пол. Положение строго горизонтальное, наклон запрещается.
  • Дистанция от стенок или перегородок до входного отверстия – не менее 5 см.
  • Расстояние от стенок кабины от выходного отверстия – не менее 15 см.
  • Отопитель монтируют в таком месте, где возможен его ремонт и демонтаж.
  • Корпус не должен соприкасаться со стенками или полом кабины.
  • Топливный бак нельзя монтировать в салоне, багажнике или моторном отсеке. Он закрепляется так, чтобы при разлитии солярка не оказывалась на проводке.
  • Воздух для горения берут снаружи, а не из салона или грузового отсека. Всасывающее отверстие патрубка размещается против воздушного потока во время езды.

Технические характеристики

Рассмотрим популярную модель 4ДМ 12 24. Это тоже автономка «Планар». Цена ее составляет 19 400 р. Устройство являет собой дизельный автономный отопитель. Аппарат имеет следующие технические характеристики.

Так, уровень производства тепла составляет в активном режиме работы 3 кВт, а в малом – 1 кВт. Топливо расходуется на активном режиме в количестве 0,36 л/ч. В малом режиме прибор потребляет до 0,12 л/ч. Потребляемая мощность – до 30 Вт. Нагнетаемый воздух – 120 м3/ч. Питающее электрическое напряжение составляет 12 и 24 В. Все эти характеристики были замерены при номинальных питающих напряжениях и температуре в 20 градусов. Возможна небольшая погрешность при измерениях.

Конструкция устройства

Комплекс, направленный на увеличение надежность связи, состоит из:

  • двухстороннего репитера;
  • двух антенн;
  • разветвителя провода;
  • N-портов;
  • коаксиального кабеля на 50 Ом.

Все элементы, включенные в схему, делятся на активную и пассивную группы. В первую входят приборы, функционирующие от питающего источника. Пассивные детали — кабели с делителем и антеннами. Каждый комплекс рассчитывается под индивидуальный объект, оснащается разным количеством репитеров и усилителей. Изготавливая устройство в домашних условиях, нужно подбирать минимальную длину провода, т. к. лишние сантиметры — снижение качества взаимодействия.

Отопитель Планар: основные преимущества его использования

Среди владельцев автомобилей, особенно дальнобойщиков, которые проводят в дороге большую часть времени, отопитель планар заслуженно получает немало положительных отзывов. Отечественная разработка, в сравнении с импортными аналогами, надежная, но менее дорогостоящая.

В большом количестве положительных характеристик выделяют:

Проведя воздухоотводные трубки в грузовой отсек, можно обогреть весь автомобиль, а не только водительскую кабину
Даже при значительно низких температурах (менее -20 градусов) их эффективность остается на весьма высоком уровне
Экономично расходуется топливо и ресурс аккумуляторной батареи
Достаточный показатель мощности
Неограниченное время работы установки

Обогреватель планар получил широкое распространение в автомобилях, используемых для транспортировки лекарств, напитков, животных, технологических жидкостей и т. д. Они активно применяются водителями кугунов, кранов и прочей специальной техники.

Для использования отопительного агрегата Планар нет необходимости запускать двигатель автомобиля. Это дает возможность продолжать эксплуатировать его во время ночевки.

На рынке предлагается несколько моделей, каждая из которых характеризуется присущими ей особенностями. Однако наиболее востребованной среди них считается модель Планар-4дм 24. Ее монтаж возможен не только в больших фургонах, но и бытовке, будках и т. д. В процессе работы отопительный прибор практически не издает шума.

Преимущества и недостатки

Прибор может работать автономно, когда двигатель машины отключен

Обогреватель Планар выручает многих шоферов. Дальнобойщики, водители рейсовых автобусов, путешественники вынуждены много времени проводить в кабине автомобиля. В холодное время года обогрев салона за счет работы двигателя оказывается недостаточным. Планар решает эту задачу.

Достоинства прибора:

  • За час отопитель в зависимости от его мощности нагревает от 34 до 120 куб. м. воздуха.
  • Планар экономичен – при столь высокой эффективности расходует не более 29–42 Вт. Такой же объем нагретого воздуха требует от 0,24 до 0,37 л солярки в час.
  • Планар эффективен при очень низких температурах за бортом – ниже -20 С.
  • Установка работает без ограничений во времени. Автоматически выключается при достижении указанной температуры и включается при снижении. Отключить прибор можно вручную.
  • Аппарат безопасен. При опрокидывании, слабом пламени, угасании пламени, перебоях с подачей воздуха или топлива Планар отключается.
  • Уровень шума низкий.
  • Если подсоединить воздухоотводящие трубки, теплый воздух можно направить не только в кабину, но и в салон автобуса или в грузовой отсек, если перевозимый груз нуждается в определенном температурном режиме.
  • Устройство работает автономно от двигателя автомобиля. Это удобный вариант для ночевки в машине, так как Планар может обогревать кабину всю ночь.

Недостатки отсутствуют. Автономный автомобильный отопитель Планар полностью соответствует своему назначению.

Особенности работы в различных ситуациях

Безусловно, отопительный прибор Планар является весьма полезным и в холодные зимы незаменимым. Однако многие автолюбители не рискуют его устанавливать, так как боятся некорректной работы в нештатных ситуациях.

Инженеры учли все возможные особенности эксплуатации устройства в различных условиях. Рассмотрим некоторые из них:

  • Работа отопителя постоянно контролируется автоматикой. Если он неисправен, загорается предупреждающий светодиод (оранжевого или красного цвета)
  • Устройство не допустит перегрева теплообменника – в подобной ситуации произойдет его отключение
  • Возможны случаи, когда горение прекращается по самопроизвольным причинам – в подобных ситуациях также происходит автоматическое отключение установки
  • В результате неудачного запуска отопительного оборудования автоматика сделает несколько повторных запусков. В случае завершения каждого из них неудачей будет выдано предупреждение о неисправности

Постоянные скачки напряжения могут оказаться весьма небезопасными. Блок управления будет обеспечивать работоспособность устройства лишь в ситуациях, когда оно не выходит за пределы нормального:

  • Бортовое напряжение 12 В (устройство 4ДМ-12) – от 10.5 В до 16 В
  • Бортовое напряжение 24 В (устройство 4ДМ-24) – от 20.5 В до 30 В

Зачастую причиной перегревания является некорректная установка оборудования. Оно происходит в тех случаях, когда были перекрыты входное и выходное отверстия у нагревателя.

Видео работы

Устройство отопителя Планар включает не только регулятор мощности в виде поворотной ручки, но и таймер. Последний необходим для того, чтоб отключить установку после продолжительной работы.

Разработано устройство таким образом, чтоб сделать работу автономной во всех аспектах. Автоматика также контролирует текущее состояние каждого рабочего элемента, расположенного внутри. Процесс розжига начинается только в том случаях, когда управляющий элемент убедится в исправности всех узлов. Таким образом достигается очень высокий уровень безопасности в процессе эксплуатации.

Рабочий процесс более подробно можно описать следующим образом:

  • В первую очередь продувается камера сгорания
  • Затем до нужной температуры нагреваются свечи накаливания
  • Внутрь камеры сгорания подаются необходимые порции воздуха и горючего
  • Происходит непосредственное сгорание топлива
  • Свеча поддерживает его до тех пор, покуда процесс не стабилизируется, после чего отключается

Чтобы образовавшееся пламя оставалось в пределах нормы, оно контролируется соответствующим индикатором. Если температурный предел будет превышен, блок управления прекратит горение.

Несмотря на высокий уровень автоматизации, выключение устройства поддерживается в ручном режиме. Камера сгорания начинает вентилироваться. Полностью прекращается подача топлива.

Некоторые особенности устройства отопителя Планар

Как правило, топливо поступает внутрь камеры сгорания прибора непосредственно из топливного бака транспортного средства. Однако такой вариант не единственный из возможных. Иногда аппарат имеет собственную емкость, в которую заливается необходимое для работы горючее.

По аналогии устроено электроснабжение. Питается отопитель планар непосредственно от автомобильного аккумулятора.

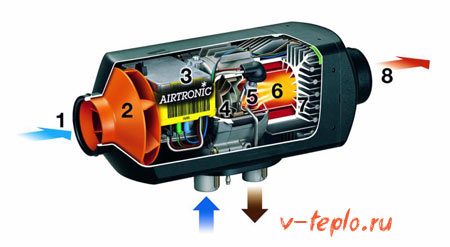

Число составляющих отопительного устройства огромное, но среди них можно выделить тройку основных элементов:

  1. Управляющий пульт или блок – необходим, чтоб контролировать работу устройства в целом
  2. Топливный насос – необходим, чтоб подавать требуемое количество горючего в камеру хранения
  3. Нагревательный элемент – в нем происходит нагревание воздуха, который впоследствии поступает в салон автомобиля

Возможно вас так же заинтересует наша статья про электрическое отопление

Технология поклейки

Метод поклейки обоев может отличаться от их основы.

При высокой влажности воздуха повышается риск появления пузырей. Если они всё же появятся, их необходимо сразу проткнуть иглой и ввести внутрь обычным медицинским шприцем клей, а поверхность разгладить. Излишки средства, вылезшие через прокол, убираются чистой ветошью.

На флизелиновой основе

  1. Подготовленная поверхность размечается.
  2. Раскладываются фрагменты с частями изображения в нужной очерёдности.
  3. Клеем намазывается участок стены под одно полотно, сам обойный лист намазывать не нужно.
  4. Сухой лист приклеивается к стене, разравнивается. Аналогично по разметке с попутным совмещением рисунка наклеиваются и остальные фрагменты.
  5. Выполняется подрезка стыков, края подклеиваются и прокатываются валиком.

На бумажной основе

  1. Выравнивается и грунтуется стена, наносится разметка, на полу раскладываются бумажные фотообои, обрезаются белые канты (если есть).
  2. В чистом ведре из пластика смешивается сухой клей с водой в нужных пропорциях. Первое полотно укладывается лицом вниз, изнанка промазывается клеем, слой смеси также наносится на стенку.
  3. Пока полотно не размокло, его быстро клеят на стену от верха до низа.
  4. Материал аккуратно разравнивается, приклеиваются другие фрагменты. Проступившие на стыках остатки клея удаляются сухой тряпкой. При необходимости стыки прорезаются.

Виниловые фотообои

  1. Подготавливается основание, дважды грунтуется.
  2. Виниловые фотообои промазываются клеем с изнанки, складываются вдвое и пропитываются указанное в инструкции клея количество минут. Параллельно этому промазывается стена в пределах одного полотна.
  3. Лист наклеивается на размеченный участок, разглаживается.
  4. Аналогично приклеиваются другие фрагменты рисунка.
  5. Вырезаются отверстия под розетки/выключатели, прокатываются швы.

Дополнительное описание

Планар-4Д-24
Универсальный комплект

Отопители воздушные модельного ряда «Планар» обеспечат тепло зимой и комфорт летом в кабине грузовика, салоне микроавтобуса и «вахтовике» без затрат ресурса двигателя и при малом расходе топлива. Отопители имеют режим обогрева зимой и режим вентиляции летом, запускаются с помощью терморегулятора.

Характеристики

Технические характеристики Режимы
Сильный Малый
Теплопроизводительность, кВт 3 1
Расход топлива, л/час 0,36 0,12
Потребляемая мощность отопителя, Вт 30 9
Количество нагреваемого воздуха, м3/ч 120 70
Применяемое топливо дизельное топливо по ГОСТ305
Номинальное напряжение питания, В 24
Режим запуска и остановки Ручной
Масса, кг, не более 8

Описание устройства и работы отопителя

Отопитель работает независимо от автомобильного двигателя.

Питание отопителя топливом и электроэнергией осуществляется от автотранспортного средства.

Отопитель является автономным нагревательным устройством, которое содержит:

  • нагреватель;
  • топливный насос для подачи топлива в камеру сгорания;
  • устройство пуска и индикации (пульт управления);
  • жгуты проводов для соединения элементов отопителя и АКБ автомобиля.

Принцип действия отопителя основан на разогреве воздуха, принудительно вентилируя его через теплообменную систему отопителя.

В качестве источника тепла используются газы от сгорания топливной смеси в камере сгорания. Полученное тепло нагревает стенки теплообменника, который с внешней стороны обдувается воздухом. Проходя через ребра теплообменника воздух, нагревается и поступает в салон автомобиля или помещение АТС.

При включении отопителя осуществляется тестирование и контроль работоспособности элементов отопителя:

  • индикатора пламени;
  • датчика перегрева;
  • электромотора нагнетателя воздуха;
  • свечи;
  • топливного насоса и их электроцепей.

При исправном состоянии начинается процесс розжига.

По заданной программе происходит предварительная продувка камеры сгорания и разогрев до необходимой температуры свечи накаливания. Затем по той же программе начинает подаваться топливо и воздух. В камере сгорания начинается процесс горения. После образования стабильного горения происходит отключение свечи накаливания. Контроль пламени осуществляется индикатором пламени. Всеми процессами при работе отопителя управляет блок управления.

Блок управления осуществляет контроль за температурой теплообменника в нагревателе и при превышении установленного значения температуры прекращает процесс горения.

Кроме того, имеется возможность выключить отопитель в любой момент времени.

При подаче команды на выключение отопителя прекращается подача топлива и производится вентиляция камеры сгорания воздухом.

  • Руководство по эксплуатации ПЛАНАР-4Д-12
  • Схема Планар 4Д-12

Ошибки автономки Планар 44Д-12-GP-S / 44Д-24-GP-S

Код Неисправность Причина ошибки
01 Превышение допустимой температуры теплообменника. Датчик температуры отправляет сигнал на выключение автономки. Теплообменник в районе установки датчика достиг температуры свыше 250ºС.
02 Возможность перегрева. Перегрев возле блока управления в самом отопителе. В ходе продувки не хватает охлаждения либо присутствует перегрев блока управления в ходе работы.
04 (06) Ошибка температурного датчика в блоке управления. Выход из строя температурного датчика (расположен в блоке управления, возможность замены отсутствует).
05 Поломка индикатора пламени. Обрыв в электрической проводке либо короткое замыкание на «массу» (корпус) индикатора.
08 (29) Пламя прерывается во время работы. Утечки в магистрали подачи топлива, выход из строя (износ) топливного насоса или индикатора пламени. Загрязнение патрубков для подачи воздуха или отвода газов.
09 Проблемы в свечи накаливания. Обрыв или короткое замыкание проводки, выход из строя блока управления.
10 Электрический мотор нагнетателя воздуха не выходит на требуемые обороты. Поломка электромотора. Нехватка смазки в подшипниках либо контакт крыльчатки с улиткой в нагнетателе.
12 Отключение, напряжение превышает 16 В (выше 30 В для 24 В устройства). Выход из строя АКБ или регулятора напряжения.
15 Отключение, напряжение ниже 10 В (ниже 20 В для 24 В устройства). Выход из строя АКБ или регулятора напряжения.
13 Устройство не запускается после двух попыток. Отсутствует горючее в баке.

Качество топлива не соответствует условиям использования в мороз.

Загрязнение воздухозаборника или трубопровода для отвода газов.

Плохой разогрев свечи накаливания, выход из строя блока управления.

Крыльчатка контактирует с улиткой в нагнетателе воздуха, из-за чего воздух подается в недостаточном количестве.

Загрязнение отверстия в камере сгорания (диаметр – 2,8 мм). Загрязнение свечной сетки либо неправильная установка в штуцере (не до упора).

Окисление или коррозия контактов в колодке.

Утечки в магистрали подачи топлива, выход из строя (износ) топливного насоса или индикатора пламени. Загрязнение патрубков для подачи воздуха или отвода газов.

* в скобках указан новый код ошибки.

Техника безопасности

Один из главных аспектов использования отопителя Планар – соблюдение техники безопасности. Рассмотрим наиболее значимые правила:

  1. Если устройство было отключено, его повторное включение разрешается лишь спустя 10 сек
  2. В процессе цикла продувки отключение питания запрещается
  3. Отопитель должен быть отключен от сети, если кузов подвергается сварочным работам
  4. Рекомендуется выключать прибор во время заправки автомобиля

Нельзя эксплуатировать обогреватель в закрытом помещении
Установив подобное устройство, необходимо иметь поблизости ведро с песком и исправный огнетушитель
Запрещается осуществлять прокладку топливных трубок внутри салона автомобиля, однако снаружи они должны быть надежно утеплены
В случае поломки не рекомендуется заниматься самостоятельным ремонтом оборудования

Установить отопитель планар способен каждый самостоятельно. Однако для большей уверенности в его последующей надежности и работоспособности рекомендуется доверить этот процесс профессионалу. Стоимость услуг относительно невелика и значительно ниже, чем затраты на возможные восстановление или ремонт.

Рассмотренное устройство для отопления автомобилей в зимний период или небольших, но обязательно хорошо вентилируемых помещений (сторожка, бытовка и т. д.), пользуется спросом. Однако, не глядя на многочисленные преимущества, стоимость может стать некоторой преградой. В среднем цены на различные модели начинаются от 18 тысяч рублей.

Как упоминалось ранее, монтаж отопительного оборудования можно произвести самостоятельно. В целях экономии времени и для большей надежности следует обратиться к специалисту, стоимость услуги которого начинается от 5-6 тысяч рублей.

При транспортировке различных грузов, а также при эксплуатации спецтехники нередко зимой возникают экстренные ситуации, в которых необходимо прогреть кабину или прицеп, различные узлы и конструкции. Отличное решение для таких ситуаций – автономка «Планар». Это дизельный отопитель, который может вполне эффективно обеспечить теплом кабины грузовых автомобилей, салоны автобусов, прицепы. Это очень актуальное устройство для водителей грузовиков, которым приходится работать в экстремальных северных условиях при низких температурах.

Возможные коды ошибок и неисправности

Коды ошибок обогревателя Планар

Индикационная система Планара сигнализирует об ошибках. Ряд поломок можно устранить самостоятельно:

  • 1 на экране или мигание индикатора – перегрев теплообменника. Нужно проверить прохождение воздуха через обогреватель.
  • 2 или 12 коротких мерцаний после паузы – перегрев самого аппарата. Проверяют патрубки и подачу воздуха в камеру сгорания.
  • 12 или 15 или 9 быстрых миганий свидетельствуют о скачках напряжения. Прибор выключается.
  • 12 или 2 мерцания – запуск невозможен из-за отсутствия топлива, воздуха, нарушения в отводе выхлопных газов.
  • 20 или 30 и 8 мерцаний – между модулем и пультом управления потеряна связь. Проверяют шлейфы.
  • 29 или 3 мигания светодиода – срыв пламени в горелке. Нужно проверить подачу топлива.
  • 35 или 13 мерцаний – ошибка, свойственная только модели 8DM. Срыв пламени из-за низкого напряжения.
  • 78 – отмечается только на экране. Это предупреждение о том, что срыв пламени происходит слишком часто.

Неполадки, обозначенные следующими кодами, самостоятельно ликвидировать нельзя. Требуется демонтаж прибора и вмешательство специалиста:

  • 4 или 6 или 6 мерцаний – температурный датчик вышел из строя.
  • 5 или 5 миганий – сломан индикатор пламени.
  • 9 или 4 мерцания – проблема в свече накаливания.
  • 10, 27, 28 или 11 миганий – поврежден электропривод;
  • 11 на экране или 18 мерцаний – сломан датчик температуры на подающем патрубке.
  • Проблемы на входящем патрубке кодируются цифрой 23 или 15 мерцаниями.
  • 17 или 7 миганий – сбой топливного насоса.
  • Появление цифры 33 или 16 миганий после паузы указывает, что прибор заблокирован, поскольку трижды подряд был зарегистрирован перегрев. Разблокировку проводят только в сервисном центре.
  • 36 или 20 мерцаний – температурный датчик пламени фиксирует слишком высокую температуру.
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
