Бетон м400 в30

Особенности состава

Бетон М450 состоит из стандартного набора компонентов, но с особыми требованиями согласно ГОСТ 74743-2010 «Смеси бетонные»:

• Цемент М400 или М500. Вяжущее должно быть свежим, чтобы раствор соответствовал ожидаемой марке бетона 450.
• Песок для приготовления раствора может быть только первоклассным, очищенным от примесей и пыли. Мелкий заполнитель может быть из любых пород, преимущество отдают речному.
• Щебень разных фракций из гранита. Только такой материал может обеспечить конструкции высокую прочность, надежность и долговечность.
• Вода нормированного состава из центрального водопровода или исследованной скважины.
• Для повышения прочности, водостойкости и морозоустойчивости используют присадки, универсальная – суперпластификатор С3.

Основное отличие от других марок обеспечивают пропорции компонентов. В данном типе преобладает цементное вяжущее для создания высокой прочности конструкций.

Состав бетона м450 приведен в таблице (массовый состав):

Цемент	Песок	Щебень	Вода	Пластификатор
Для цемента М400
1	1,1	2,5	0,5	≤5%
Для цемента М500
1	1,4	2,9	0,6	≤5%

Рецепт бетона м450 в объёмных частях:

Цемент	Песок	Щебень	Вода	Пластификатор
Для цемента М400
1	1,0	2,2	0,3	≤5%
Для цемента М500
1	1,2	2,5	0,4	≤5%

Воды добавляют до получения нужных показателей вязкости, подвижности раствора. Пластификатор помогает снизить расход воды и одновременным увеличением прочности, водо- и морозостойкости.

Приготовленный раствор быстро схватывается, поэтому в него могут быть добавлены замедлители твердения для успешной доставки материала на строительную площадку.

Принцип маркировки бетона

Основные характеристики бетона — его прочность и класс на сжатие. Класс на сжатие обозначается буквой «В» далее идут цифры класса от 3 до 40, марка по прочности обозначается буквой «М», после которой стоят цифры от 50 до 1000. Они обозначают максимальную нагрузку, которую данный вид бетона может вынести. Например, марка М300 обозначает, что максимальная нагрузка на 1 квадратный сантиметр не может быть выше 300 кг.

В частном строительстве наиболее популярны марки М200-М250, для фундаментов двухэтажных домов может использоваться бетон М300-М350, намного реже льют М400 — для тяжелых зданий на сложных грунтах. Более высокие вообще встречаются редко. Их область применения — промышленное строительство и объекты со специальными свойствами (пирсы, дамбы, дороги и т.п.).

Соответствие между марками бетона по прочности и по сжатию приведено в таблице (применяемые в частном строительстве).

Как рассчитать состав бетона

Чтобы правильно произвести расчет состава бетона, важно обладать определенными данными. Сюда входят:

Сюда входят:

• Требуемая марка бетона;
• Нужная пластичность смеси;
• Марка цемента;
• Данные о гранулометрическом составе песка и щебня.

Можно выделить два способа расчета состава бетона — по весовому соотношению цемента, песка и щебня и объемному соотношению этих материалов. И в первом и во втором случае цемент всегда принимают за единицу (за одну часть), а все остальные составляющие бетонной смеси в виде части веса или объема цемента.

Расчет состава бетона по весу

Произведем расчет состава, для получения бетона средней пластичности, марка прочности которого на 28 сутки будет М200.

Предположим, что мы имеем:

• Портландцемент М400;
• Щебень средней фракции;

Для начала нам необходимо определить водоцементное отношение (В/Ц). В/Ц — это пропорция веса воды и цемента, которая необходима для приготовления бетона определенной прочности. Определяют этот показатель по формулам или опытным путем. Мы предлагаем уже найденные значения В/Ц, которые собрали в виде таблицы.

Таблица № 2. Значения В/Ц для различных марок бетона.

Марки цемента	Марки бетона
	100	150	200	250	300	400
300		0,75	0,65	0,55	0,50	0,40	—
	0,80	0.70	0.60	0.55	0.45	—
400		0,85	0,75	0,63	0,56	0,50	0,40
	0,90	0,80	0,68	0,61	0,55	0,45
500		—	0,85	0,71	0,64	0,60	0,46
	—	0,90	0,76	0,69	0,65	0,51
600		—	0,95	0,75	0,68	0,63	0,50
	—	1	0,80	0,73	0,68	0,55
— показатели для гравия.   — показатели для щебня.

Зная необходимую марку бетона и используемую марку цемента находим значение В/Ц. В данном случае оно составит 0,63.

Теперь из таблицы № 1 находим необходимо количество воды для получения бетона средней пластичности, при размере щебня 40 мм. В результате получаем значение 190 л/м3.

После этого мы можем рассчитать необходимое нам количество цемента на 1м3 бетона. Для этого 190 л/м3 разделим на 0,68 и получим 279 кг. цемента. Из таблицы № 3 находим пропорции бетонной смеси, для необходимой марки бетона М200 и марки цемента М400.

Таблица № 3. Весовые соотношения цемента, песка и щебня.

Марка бетона	Марки портландцемента
400	500
Пропорции по массе, Цемент : Песок : Щебень
100	1 : 4,6 : 7,0	1 : 5,8 : 8,1
150	1 : 3,5 : 5,7	1 : 4,5 : 6,6
200	1 : 2,8 : 4,8	1 : 3,5 : 5,6
250	1 : 2,1 : 3,9	1 : 2,6 : 4,5
300	1 : 1,9 : 3,7	1 : 2,4 : 4,3
400	1 : 1,2 : 2,7	1 : 1,6 : 3,2
450	1 : 1,1 : 2,5	1 : 1,4 : 2,9

Соотношение Ц:П:Щ будет 1 : 2,8 : 4,8. Если цемента нам необходимо 279 кг, то 279 × 2,8 = 781 кг. песка и 279 × 4,8 = 1339 кг. щебня. Итого получается, что для приготовления 1 м3 бетона средней пластичности и марки М200 из портландцемента М400 и щебня средней фракции, необходимо:

279 кг. цемента.

781 кг. песка.

1339 кг. щебня.

190 л. воды.

В домашних условиях для измерения различных сыпучих материалов часто используют 10 литровое ведро. Чтобы вам было проще замерять материалы, мы приведем данные о массе того или иного материала содержащегося в одном 10 литровом ведре:

• Цемента — 13 — 15 кг, зависит от уплотнения.
• Песка — 14 — 17 кг, зависит от влажности.
• Щебня или гравия — 15 — 17 кг, в зависимости от размера фракции.

Необходимо понимать, что методика этого расчета немного уступает методикам применяемым при строительстве крупных объектов, но это куда лучше принципа — давай цемента побольше, чтобы получилось покрепче.

Кроме применения пропорций по массе применяют и пропорции состава бетона по объему. Однако этот способ менее точен.

Таблица № 4. Объёмные соотношения цемента, песка и щебня для бетона разных марок:

Марка портландцемента	Марка бетона	Пропорции по объему, л	Объем бетона, л, при расходе 10 л. цемента
Цемент	Песка	Щебня
400	100	1	4,1	6,1	78
150	1	3,2	5,0	64
200	1	2,5	4,2	54
250	1	1,9	3,4	43
300	1	1,7	3,2	41
400	1	1,1	2,4	31
450	1	1,0	2,2	29
500	100	1	5,3	7,1	90
150	1	4,0	5,8	73
200	1	3,2	4,9	62
250	1	2,4	3,9	50
300	1	2,2	3,7	47
400	1	1,4	2,8	36
450	1	1,2	2,5	32
Количество воды не указанно и зависит от требуемой консистенции и пластичности бетона.

Состав бетонной смеси М300

Состав бетонного раствора, компоненты, их качество и пропорции строго регламентируются ГОСТом, в зависимости от типа смеси и соотношения ингредиентов бетон разделяется на определенные марки и классы.

Согласно ГОСТ бетон В22,5 М300 имеет в своем составе следующие компоненты:

Портландцемент – марки М400 или М500;

• Щебень – используется один из трех видов: гранит, известняк или гравий. Допустимый размер фракций в пределах 5 – 70 мм;
• Песок – на выбор представлены карьерный, речной или керамзитный песок, размеры песчинок от 1 мм до 2,5 мм;
• Очищенная вода.

При производстве в состав бетона гидротехнического класс В22,5 М300 могут быть добавлены пластификаторы, которые увеличивают основные показатели материала, такие как:

• Устойчивость к морозам и перепадам температур – для возможности проведения работ в любое время года, особенно при отрицательных температурах;
• Водостойкость – для строительства околоводных или подводных конструкций;
• Подвижность — для создания более текучего раствора без потери качества.

Все компоненты, которые используются для создания раствора, должны быть высокого качества.

Портландцемент с маркой прочности М400 — 500, сухой, без комков и отсыревших мест, с достаточным сроком годности.

Песок однородный, очищенный от примесей и мусора, вода без посторонних запахов и химических примесей, которые могут повлиять на схватывание раствора.

Щебневый наполнитель с достаточной маркой прочности разных фракций, это необходимо для уменьшения промежутков между компонентами и повышения прочности и плотности бетона.

Изготовить бетон М300 можно самостоятельно, специальных навыков и инструментов не требуется. Для работы достаточно бетономешалки, лопаты и емкости для ингредиентов. Приобрести необходимые материалы можно в любом строительном магазине.

Пропорции основных ингредиентов:

• Цемент — 1 часть;
• Щебень – 3,7 части;
• Песок — 1,9 части;
• Вода — 0,6 части.

Важно строго соблюдать рецептуру, любое отклонение может привести к ненадежности и разрушению всей конструкции

Бетону требуется около месяца для набора достаточной прочности, за это время он приобретает необходимые свойства.

Готовим бетон с помощью бетономешалки

Основные недостатки замешивания вручную – быстрая расслаиваемость раствора после замеса и трудоемкость. Приготовить значительный объем бетона своими руками без смесительного оборудования сложно.

Схема смесителя

Подходящие виды бетоносмесителей:

• Бетон любого типа – оборудование принудительного действия (на фото справа)
• Тяжелый или мелкозернистый бетон с характеристиками по удобоукладываемости Ж1 и П1–П5, легкий бетон классом по прочности от В12.5 и средней плотностью от D1600 – гравитационные смесители (на фото слева)

В малогабаритные бетоносмесители первоначально загружают песок и частично щебень, затем сыплют цемент. После перемешивания в сухом режиме заливают воду и загружают оставшуюся часть крупного заполнителя, чтобы ликвидировать создающиеся скопления растворной массы.

Минимальное время перемешивания составляет одну–полторы минуты. Легкие бетоны перемешивают три–пять минут. При долгом перемешивании происходит испарение воды из раствора, начинает ухудшаться пластичность. Максимально допустимая продолжительность перемешивания – три часа.

Точный состав м300 и пропорции его ингредиентов на кубический метр

Такая марка считается наиболее востребованной для решения определенных вопросов в строительной сфере. Материал применяют для возведения фундаментных оснований, ограждающих конструкций, лестничных маршей и свай.

Чтобы знать, как сделать бетон марки 300 своими руками, необходимо помнить, что все компоненты берутся в максимально точном количестве.

Состав бетонной массы указан в таблице:

Марка бетона	Материалы в кг (долях)
Из цемента м400 (м500)	Щебенка	Песок	Вода, л
М300	382 (1)	1 080 (2.8)	705 (1.9)	220 (0.6)

В качестве примера рассчитаем количество компонентов в ведрах, составляющих пропорции бетона м300 (м400) из цемента м500. Необходимо взять цементный материал в количестве двух десятков ведер. Песок пропорционально составит тридцать два ведра, щебенка – 64. Воды потребуется около десяти ведер. Уточнив плотность каждого материала, можно легко понять, как приготовить бетон марки 300 своими руками.

Теперь рассмотрим, каковы пропорции бетона м300 из отсева. Он представляет собой фракцию, получаемую во время дробления камней горного происхождения. В таком процессе используется специальное сито. Размер частичек должен составлять от 0 до 10 мм.

Чтобы правильно определить пропорции отсева, следует от стандартной части вычесть по одной доле щебенки и песка, заменив их отсевом в соответствующем количестве.

К примеру, если для бетона применяли одну долю цемента, четыре – щебенки, три – песка, то в приготовлении растворной массы берут часть цемента, три – щебеночного камня, две – отсева либо песка.

Прочность бетона

В зависимости от марки бетона по прочности на сжатие раствор будет в большей или меньшей степени устойчивым к нагрузкам в различных условиях. Этот параметр обозначается буковой «М» и числом от 50 до 1000, которое указывает какую нагрузку в кгс/см2 способен выдержать определенный состав. Допустимая погрешность (коэффициент вариации) этого показателя составляет 13,5%.

Также существует класс бетона на сжатие, который измеряется в МПа (мегапиксели) и обозначается буквой «В», после которой стоят цифры в диапазоне от 3,5 до 80, указывающие какое давление материал выдерживает в 95% случаев.

Класс бетона и его марка неразрывно связанны между собой, поэтому зная один из показателей, можно легко определить другой.

Чтобы определить марку бетона и класс бетона, рассмотрим таблицу, соответствующую ГОСТ 26633-91.

Согласно этим данным определяется марка и класс на прочность бетонного раствора.

Чаще всего при производстве строительного материала для фундаментальных оснований используется бетон М 400, однако не будет лишним рассмотреть и сферы применения других марок.

М 50-100

Самым хрупким и ненадежным считается состав с маркировкой 50. Чаще всего его используют при заполнении пустот в конструкциях, которые не испытывают нагрузок. Приблизительно то же самое можно сказать о смесях М 75 и М 100. Так называемому «худому» бетону нашлось применение при заливке чернового слоя строительной смеси. Эти составы используют при изготовлении подстилающей подушки (подбетонки) для фундаментов, стяжек и при монтаже дорожных оснований.

Исходя из того что, класс бетона по прочности на сжатие соответствует В 7,5, показатель такого материала не позволяет применять его для серьезных работ.

М 150

Обладая чуть лучшими прочностными показателями бетон М 150 также можно отнести к легким бетонам, которые не стоит выбирать для конструкций, испытывающих нагрузки. Такие смеси можно использовать для черновых работ и при заливке фундамента для маленьких одноэтажных построек. Также допускается его применение для стяжек, садовых террас, дорожек и площадок, по которым будут ходить люди.

М 200-250

При соотношении марки 200 и класса бетона В 15 состав получается более прочным. Его можно использовать для возведения подпорных стен, при изготовлении лестниц, площадок, дорожек, отмосток и бордюров. Нередко М 200 заливают фундаментальные основания ленточного типа (только при условии устойчивости почвы) и открытые террасы.

Прочности бетона хватает для монтажа стяжек в помещениях с небольшой механической нагрузкой.

Практически таким же свойством отличается и бетон М 250 – его также часто заливают в качестве плит с малой нагрузкой.

М 300

Если рассматривать марки бетона и их характеристики, то М 300 сегодня пользуется довольно большим спросом при возведении монолитных фундаментов, благодаря оптимальному соотношению цены и качества. Также смеси этого типа подходят для заливки площадок и при изготовлении лестниц как на улице, так и внутри дома. Бетон М 300 обладает хорошей влагоустойчивостью, поэтому влажная среда не оказывает на него разрушительного воздействия.

М 350

Если выбрать марку бетона с классом В 27,5, то вы получите прочный материал для строительства конструкций как монолитного, так и перекрывающего типа. Такие составы используют при закладке фундамента для многоэтажных зданий. Благодаря повышенной прочности смеси, она также подходит для более серьезных построек: бассейнов, несущих колонн, аэродромных плит и многого другого.

М 400

При таком соответствии марки и класса бетона (М 400, В 30) за строительный материал придется заплатить довольно дорого. В силу высокой стоимости смеси этого типа не отличаются большой популярностью у частных застройщиков. Тем не менее, бетон М 400 быстро схватывается, поэтому его чаще применяют при строительстве крупных объектов: торговых комплексов, спортивных арен, банков, аквапарков и так далее. Также этот бетон подходит для заливки мостов, подводных сооружений, высоконагруженных опор и гидротехнических построек.

М 500 и выше

Такие составы можно отнести к узкоспециализированным, так как при такой концентрации цемента и прочностных показателях, применять М 500 для строительства жилых домов не рационально. Обычно бетонные смеси этого класса применяются для возведения банковских хранилищ, мостов, плотин, дамб и стратегических объектов.

Помимо классификации бетонов по прочности, стоит также учитывать и другие отличия.

Вызвать мастера на дом

Основные технические характеристики марки бетона М450 В35

М450 (В35) – тяжелый бетон с показателями на прочность до 458 кг/см2, в отличии от смеси В30 М400 готовый раствор может достигать плотности до 2500 кг/м3. Благодаря таким высоким характеристикам износостойкости материал применяют для возведения (ремонта) сооружений, регулярно подвергающимся высоким нагрузкам. Про размеры желтого облицовочного кирпича расскажет эта ссылка.

Бетон этой марки относится к конструктивному типу, применяется только для промышленных целей.

Особенность смеси – большое процентное содержание цемента, наличие дополнительных добавок в виде мелкофракционного щебня или гранита. Как сделать стяжку пола в особых условиях расскажет этот материал.

Технические показатели

Физические свойства бетона марки М450 нормируются ГОСТом 26633-2012 и 7473-2010. основные характеристики материала:

• подвижность – она влияет на пластичность смеси и требования к смешиванию, для марки показатель составляет П3-П5;
• прочность на изгиб – 3,36 МПа;
• плотность – в диапазоне от 2500 до 3000 кг/м3;
• жесткость – от 21 до 41 секунд, ее определяют временем вибрирования до окончания заполнения необходимой формы;
• прочность – от 458 кг/см2 но хорошо подается алмазной резке;
• морозостойкость зависит от наличия дополнительных добавок, по стандарту не должна быть ниже F300 (300 периодов заморозки и оттаивания);
• истираемость – учитывается только при возведении защитных и часто используемых сооружений, показатель составляет G1-G2.

Технические характеристики цементного раствора можно регулировать с помощью добавления дополнительных компонентов. Это используют при необходимости усиления прочности, морозостойкости или пластичности.

Какой потолок лучше сделать на кухне: 7 практичных вариантов

Сфера применения

Бетон марки В25 применяется в строительстве достаточно широко – как в частном, так и в промышленном. Обычно его используют там, где нужно обеспечить высокую прочность и хорошие показатели стойкости к различным воздействиям, долговечности.

Где используется бетон марки 350:

• Создание фундаментов для многоэтажных и больших домов: свайно-ростверковых, монолитных
• Отлив плит для аэродромов, дорог с высокими нагрузками, повышенной эксплуатацией
• Формирование колонн, которые планируется использовать для поддержки перекрытий
• Создание железобетонных конструкций разного типа
• Заливка плит с малым весом за счет пустот, но с повышенными показателями прочности
• Формирование чаш бассейнов
• Работа с сооружениями, расположенными там, где грунтовые воды поднимаются слишком высоко
• Разного типа элементы зданий – подкрановые балки, фермы, ригели, перекрытия и т.д.
• Устройство тоннелей, мостов
• Обустройство взлетно-посадочных полос аэродромов с серьезными циклическими нагрузками

Технические характеристики бетона М350 позволяют использовать его везде, где нужно добиться стойкости к воде и другим негативным факторам и обеспечить прочность, надежность, длительный срок эксплуатации конструкции.

Состав и компоненты

Бетонная смесь

Классическая смесь песка, цемента, гравия и воды.

Сначала мы хотим напомнить, что такое бетон, и какие компоненты входят в его состав. Это может показаться лишним, однако понимание роли каждого ингредиента поможет не допускать распространенных ошибок во время приготовления смеси.

Итак, бетоном называют искусственный камень, приготовленный путем смешивания вяжущего вещества с наполнителями. Мы не будем вдаваться в теорию и классификацию, скажем лишь, что мы рассматриваем частный случай бетона – цементобетон. Для этого материала требуются следующие компоненты:

Компонент бетона	Описание и назначение
Цемент	Основным вяжущим веществом бетона является портландцемент или шлакоцемент. Это вещество вступает в реакцию гидратации с водой, в результате которой наблюдается его твердение и образование цементного камня, который и обеспечивает схватывание всех остальных ингредиентов в единую структуру
Песок	Песок является мелким заполнителем, основная функция которого – предотвращение растрескивания цементного камня в процессе твердения за счет перераспределения внутренних напряжений и создания прочного каркаса. Также песок экономит цемент, снижая его расход
Щебень	Щебень играет роль крупного заполнителя, который также участвует в распределении нагрузок и предотвращает появление трещин. Обеспечивает основную экономию цемента и снижает стоимость бетона
Вода	Вода необходима для гидратации цемента и получения камня. Также она выступает в качестве несущей среды, в которой происходит равномерное перемешивание и распределение всех компонентов смеси по объему раствора

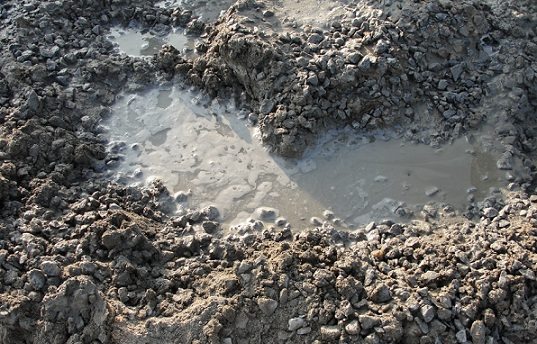

Добавление воды в цементную смесь приводит к образованию камня.

Кроме того, в состав современных бетонных смесей включают различные добавки:

• пластификаторы,
• аэраторы,
• ускорители и замедлители твердения,
• противоморозные добавки,
• гидрофобизаторы и т.д.

Цемент

На фото типичный цементный порошок.

В подавляющем большинстве случаев для гражданского строительства используется портландцемент.

Этот материал на 78 – 80% состоит из силикатов кальция, которые придают ему уникальные свойства:

• быстрое твердение;
• достаточно высокую активность;
• хорошую адгезию с наполнителями;
• влаго- и морозостойкость.

В отдельных случаях, например, при работе в жаркую погоду, используют шлакоцементы. Для строительства некоторых видов гидротехнических сооружений и военных объектов применяют специальные виды цементов, которые дают максимальную прочность, водостойкость и морозоустойчивость.

Наиболее подходящая для бетона марка цемента.

При выборе и покупке цемента следует внимательно смотреть на качество и состояние упаковки. Если ее целостность нарушена, на поверхности имеются следы влаги, высолы или пятна – такой товар приобретать не стоит

Также важно обратить внимание на дату изготовления материала: наиболее качественным считается порошок, который произведен не менее месяца назад, но при этом не позднее двух

Обращайте внимание на качество упаковки, состав, производителя и маркировку. Также не следует экономить за счет качества

Также не следует экономить за счет качества.

Не покупайте:

• уцененный товар;
• рассыпанный;
• перемешанный с другими марками;
• отсыревший;
• скомкавшийся или грязный.

Также важно, чтобы на упаковке были указаны его параметры:

• марка,
• производитель,
• состав,
• количество примесей,
• тип.

Порошок должен быть сухим, чистым и рассыпчатым.

Вода и заполнители

Песчаный карьер – место добычи заполнителей для бетона.

Для приготовления бетона используют обычную пресную воду. Каких либо особых требований инструкция и СНиП к ней не предъявляют, поэтому можно руководствоваться простым правилом: если вода пригодна для бытовых нужд, значит, ее можно использовать и для бетона.

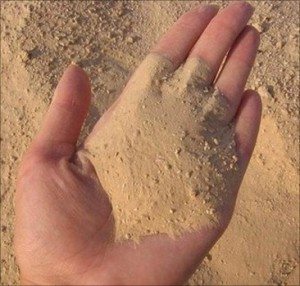

Песок используют средней и крупной фракции (1 – 5 мм), но лучше всего материал смешанного и подобранного фракционного состава, где представлены частицы разных размеров. Обычно применяют материал двух видов – речной и карьерный, причем речной считается более качественным.

Используйте только просеянный и промытый песок.

Щебень применяют средний (5 — 20 мм), иногда мелкий (пропорции бетона для пола могут требовать мелкой мраморной крошки, заливка в сложные и густоармированные формы также не исключение). Наиболее качественным считается гранитный щебень и гравий, однако часто используют и другие разновидности.

Гранитный щебень наиболее качественный.

Применение добавок для бетона – дело тонкое. Рассчитать их количество, а тем более обеспечить правильную дозировку и добавление в условиях стройплощадки не так и просто. Поэтому мы не советуем злоупотреблять химией без крайней необходимости или руководства профессионала.

Сферы применения

Область применения бетона М400 (ГОСТ 7473 94) – возведение ответственных сооружений эксплуатирующийся в условиях высоких механических нагрузок, создающих значительные напряжения в теле бетонной конструкции:

• Железнодорожные мосты, автомобильные эстакады, виадуки, путепроводы и пр.
• Строительство банковских хранилищ.
• Производство несущих элементов: колонн, свай, арок, ригелей, перемычек, балок и пр.
• Строительство гидротехнических сооружений: коллекторов, шлюзов, бассейнов, плотин, волнорезов и прочих объектов специального назначения.
• Строительство монолитных многоэтажных зданий и производство ответственных ЖБИ.

Маркировка

Обозначения различных марок бетона делаются в виде буквы «М» и цифры. Например: М 75 или М 1000. Цифра характеризует степень сопротивляемости бетона силе сжатия. Чем она выше, тем материал прочней. Сопротивление рассматривается в уже затвердевшем материале, что происходит на 28 сутки. Эта величина измеряется в кг на квадратный сантиметр. Например, если взять марку М 300, то рассматриваемое значение составит 300 килограммов на квадратный сантиметр.

Разбираясь в обозначениях бетона можно выбрать наиболее подходящий.

Также применяются другие характеристики:

• Если этот состав планируется использовать при низких температурах, то большое значение имеет степень его морозостойкости (F). Для её определения необходимо провести максимально возможное количество полных циклов замерзания и оттаивания твёрдого бетона. Чем эта величина больше, тем выше морозостойкость материала.

• Ещё одна особенность состоит в том, что под давлением внутрь бетона может поступать вода. Чем более высокое давление для этого требуется, тем сильнее водостойкость материала (W). Её измеряют по шкале от 1 до 20. Если этот показатель составляет 17 или больше, то такой бетон может применяться при строительстве гидроэлектростанций или дамб.

• Показатель (П) характеризует свойства ещё не застывшей смеси. Он рассказывает о том, насколько легко такая смесь принимает нужную форму. Наименее пластичные смеси характеризуются значениями П1 или П2. Средний уровень соответствует П3-П5. Обычно такая пластичность присутствует у М 350. Такие смеси можно использовать для заполнения опалубки сложной формы. Однако время застывания у такого бетона будет увеличено.

Для изготовления бетона надо брать качественный цемент.

Параметр (Б) представляет собой указание степени прочности застывшей смеси в баллах. Эта величина связана с параметром (М). М 100 соответствует Б7,5, а М 350 – Б35.

Характеристики используемого бетона должны соответствовать типу выполняемых задач.

Заполнители — щебень и песок

Состав бетона определяется теми функциями и характеристиками бетона, которые необходимы при его эксплуатации. Наиболее распространенные — песок и щебень. К ним предъявляются не менее жесткие требования, чем к качеству цемента. Иногда используют гальку, но только если она имеет острые грани, а не округлые. При наличии ломанных линий лучше сцепление заполнителя с раствором, в результате прочность бетон имеет значительно выше.

Песок

Строительный песок может быть речным или карьерным. Речной стоит дороже, но он, как правило чище и имеет более однородное строение. Его лучше использовать при составлении бетона для заливки фундамента, стяжки. Для кладки или штукатурки уместно использовать более дешевый карьерный песок.

Кроме происхождения, песок различают по фракциям. Для строительных работ используют крупные или средние. Мелкие и пылеватые не подходят. Нормальный размер зерен песка — от 1,5 мм до 5 мм. Но оптимально в растворе он должен быть более однородным, с разницей в величине зерен в 1-2 мм.

Песок должен быть чистым, лучше с одинаковыми размерами зерен

Важна также чистота песка. В нем точно не должно быть никаких посторонних органических включений — корней, камней, кусков глины и т.п. Нормируется даже содержание пыли. Например, при замесе бетона для фундамента количество загрязнений не должно превышать 5%. Определяется это опытным путем. В полулитровую емкость засыпается 300 мл песка, все заливается водой. Через минуту, когда песчинки осядут вода сливается и заливается снова. Так повторяют до тех пор, пока она не будет прозрачной. После этого определяют, сколько песка осталось. Если разница не более 5%, песок чистый и его можно использовать при замесе бетона для фундамента.

Для тех работ, где наличие глины или извести только плюс — при кладке или штукатурке — особо заботиться о чистоте песка нет необходимости. Органики и камней быть не должно, а наличие глиняной или известковой пыли только сделает раствор более пластичным.

Щебень

Для ответственных конструкция — перекрытий и фундаментов — используется дробленый щебень. Он имеет острые грани, которые лучше сцепляются с раствором, придавая конструкции большую прочность.

Фракции щебня стандартны:

• особо мелкий 3-10 мм;
• мелкий 10-12 мм;
• средний 20-40 мм;
• крупный 40-70 мм.

В замесе щебень используют нескольких фракций — от мелкого до крупного

В бетоне используют одновременно несколько разных фракций. Самый крупный фрагмент не должен превышать 1/3 размера самого маленького элемента заливаемой конструкции. Поясним. Если заливается армированный фундамент, то элемент конструкции, который принимается в расчет — армирование. Находите два элемента, расположенных ближе всех. Самый крупный камень не должен быть больше 1/3 этого расстояния. В случае с заливкой отмостки самый маленький размер — толщина бетонного слоя. Щебень выбираете так, чтобы он был не больше трети ее толщины.

Мелкого щебня должно быть порядка 30%. Остальной объем поделен между средним и крупным в произвольной пропорции

Обращают внимание и на запыленность щебня. Особенно нежелательна известковая пыль

Если ее много, щебень моют, после — сушат, и только после этого засыпают в бетон.

Хранение заполнителей

Понятно, что стройплощадка — не самое чистое и обустроенное место.и песок и щебень часто сгружают прямо на землю. В таком случае при загрузке необходимо следить, чтобы в замес не попадала земля. Даже небольшое ее количество негативно скажется на качестве. Потому желательно насыпать заполнители на твердые площадки.

Также необходимо предохранять их от осадков. В рецептурах бетона количество составляющих дано в расчете на сухие компоненты. Учитывать влажность компонентов учатся с опытом. Если у вас его нет, приходится заботиться о состоянии и укрывать песок и щебень от дождя и росы.

Пример расчета в «ведрах» на 1 м3

На основании данных таблицы можно рассчитать количество материала в ведрах, необходимое для изготовления 1 м3 бетонной смеси. Стандартно используется 10-литровое ведро, в котором каждый литр соответствует 1 дм3, поэтому его объем составляет 10 дм3 или 0,01 м3.

Чтобы создать марку бетона B30 потребуется:

1. Цемент плотностью 1400 кг/м3.
   • Количество килограммов Ц в 1 литре составляет 1400/1000=1,4 кг/л.
2. Объем в литрах 420 кг Ц равен 420/1,4=300 л.
3. Количество ведер 300/10=30 ведер. В результате для изготовления куба бетона потребуется 30 ведер портландцемента ЦЕМ I 32,5Н ПЦ (М400).
4. Песок плотностью 1600 кг/м3.
   • Количество килограммов П в 1 литре составляет 1600/1000=1,6 кг/л.
5. Объем в литрах 625 кг П равен 625/1,6=390,6 л.
6. Количество ведер 390,6/10=39,1 ведра.
7. Щебень плотностью 1400 кг/м3.
   • Количество килограммов Щ в 1 литре составляет 1400/1000=1,4 кг/л.
8. Объем в литрах 1085 кг Щ равен 1085/1,4=775 л.
9. Количество ведер 775/10=77,5 ведра.
10. Вода в ведрах – 190/10=19 ведер.

Вес м3 бетона М400, полученного в данном случае, будет составлять порядка 2400 кг.

Используя такой расчет, можно определить количество цемента, необходимого для производства куба смеси, если его марка ЦЕМ I 42,5Н ПЦ (М500). Для этого в уравнение подставляют 357 кг портландцемента. Аналогично определяется количество других составляющих. Также можно принять за единицу измерения ведро объемом 12 л или 15 л.

Вернуться к содержанию

С чего начать строительство крыльца для частного дома?

Прежде всего необходимо определиться с размерами и формой будущего крыльца

При выборе этих параметров важно учитывать размеры дома, стилистическую направленность объекта и функционал, который он будет нести

Например, для скромных домиков с небольшим участком подойдут простые конструкции с минимальными размерами.

Также крыльцо может быть круглым, г-образным и иметь нестандартную форму. По типу площадок различают открытые, которые имеют лишь ограждения в виде перил и защитный козырек над крыльцом, и закрытые, имеющие стены или окна.

Заключение

От прочности основания зависит надежность всего сооружения, поэтому силовую конструкцию защищают от атмосферных осадков и подтопления грунтовыми водами, обустраивая отмостку по всему периметру. Таким образом строители также снижают риск образования в цокольной части дома плесени и появления в доме сырости.

Чтобы отмостка прослужила весь период эксплуатации сооружения, для ее изготовления используют качественные материалы. Устройство бетонной стяжки вокруг постройки – эффективный и надежный способ, который практикуется профессиональными застройщиками.

В частном домостроении построить отмостку можно своими руками, зная технологию и следуя правилам по замешиванию раствора. Соблюдая рекомендованные пропорции можно добиться желаемой пластичности, однородности и плотности. Эти характеристики определяют долговечность и износостойкость всей конструкции.
