Почему срабатывает узо

Причины срабатывания защитного оборудования

Разберём причины, почему срабатывает УЗО и, какие неисправности могут привести к утечке тока, от которого и защищает автоматика. На самом деле их не так уж и мало. Это:

Бытовые приборы . Неисправность может возникнуть, как в самом приборе или технике, так и при его подключении, например, в шнуре питания

Важно тщательно исследовать сам шнур и отключить прибор от сети. Если при его отключении УЗО не срабатывает, то неисправность будет именно в нём.

Проводка

Замыкания или утечки тока чаще всего образуются в старых зданиях или помещениях, в которых проводку меняли давно. Если же проводка была заменена, то следует проверить узлы соединения, в которых может быть слабый контакт.

Работа УЗО . Если проверка УЗО после покупки и установки не проводилась, то причина может заключаться именно в нём. Причём, тут может быть, как неисправность автоматики, так и неверно подобранные характеристики.

Если при длительной работе автоматики УЗО и установке новых приборов начинается срабатывание и отключение питания электроцепей, то причиной может стать несоответствие характеристик. Нужно провести проверку УЗО и его характеристик, а также нагрузку всех электрических приборов.

Монтаж . При неверной установке защитного оборудования его работа может сопровождаться регулярными ложными срабатываниями

Перед подключением УЗО важно тщательно проверить правильность всех действий.

Электросеть. Во время монтажа электрик мог замкнуть «ноль» и «землю», мотивируя уменьшением опасности удара током

На самом деле, это не соответствует действительности и также может привести к срабатыванию автоматики. В этом случае ответом на вопрос, почему выбивает УЗО, будет неверное формирование электроцепей.

Влияние погоды . На автоматику влияют погодные условия, которые могут, как «выбить» автомат, так и не дать ему отключиться в случае замыкания. Отсутствие срабатывания относится к понижению температуры, а именно, в холодное время и при пониженной температуре микросхемы автоматики переохлаждаются и не реагируют на угрозу.

Влага . Влага может быть, как на улице, так и в помещении и, перед тем, как проверять УЗО, важно обезопасить себя от удара током. Повышенная влажность значительно увеличивает потери тока, от которых и срабатывает УЗО . Защищать при этом от влажности необходимо, как само оборудование, так и электропроводку в помещении и точки подключения.

Если УЗО установлено на улице или в помещении с повышенной влажностью, важно будет защитить его от пагубного влияния среды. Для этого можно использовать плёнку, резину или же специальные шкафы, в которые влага не попадает

Молния . При отсутствии громоотвода и слабых защитных средствах удар молнии может вызвать резкую утечку тока

При этом защитное оборудование УЗО не всегда успевает сработать, поэтому важно заблаговременно позаботиться о защите в подобной ситуации.

Торопливость. Причиной срабатывания автоматики может стать желание провести быструю проверку сразу после монтажа и организации электропитания для помещения

В такой ситуации ещё не засохший раствор или шпаклёвка выступают в качестве проводника и увеличивают потери тока, вызывая срабатывание автоматики. Лучше всего, если проверка УЗО будет проводиться, хотя бы через несколько часов после всех монтажных работ.

Способы устранения неисправности

Начнем с проверки дифавтомата или УЗО. Не реже 1 раза в месяц нужно нажимать кнопку «тест» для создания условий утечки тока и проверки его срабатывания. При отсутствии срабатывания защитного автомата во время проверки, его необходимо заменить.

К сожалению, некачественные изделия попадают на потребительский рынок и УЗО не является исключением из правил. Бывают случаи, когда на нем появляется почернение, при его встряске ощутимо слышно отсоединение внутренностей, не горит индикатор (обычно «зеленый» горит при выключенном состоянии, а «красный» — при включенном). Нужно визуально осмотреть прибор, можно разобрать. Если внутри есть обгоревшие элементы, то не стоит пытаться его сделать, скорее всего эксплуатация происходила с повышенной нагрузкой.

Обгоревшие элементы на УЗО

При отсутствии внешних повреждений автомата и срабатывании во время тестирования, нужно проверить качество соединения в клеммах электрощита, отсутствие наличия влаги на аппарате и внутри него, проверить степень его нагрева в рабочем положении.

Замена устройства защитного отключения

При подборе нового изделия покупателю необходимо ориентироваться на основные характеристики:

• Напряжение: 220 В (если у вас сеть однофазная), 380 В (при трехфазной сети). По внешнему виду они отличаются, имея по 2 и 4 разъема в верхней и нижней частях соответственно.
• Номинальный нагрузочный ток необходимо рассчитать либо на все электроприборы, находящиеся в квартире (если УЗО одно на входной проводке), или на максимальную нагрузку водонагревателя (устройство для бойлера). Обычно покупается изделие с немного большим нагрузочным током – от 16 до 100 А. Устанавливая в квартире, ориентируетесь на ток до 30А.

Индивидуальное УЗО для водонагревателя

Важным моментом является ток утечки, при котором срабатывает автомат. Выпускается линейка от 6 до 500 мА. В качественных бойлерах, производитель может указывать токи утечки (например, 2 мА), тогда отдельное УЗО для нагревателя выбирается на 10 мА. Для общего устройства в квартире достаточно будет 30мА. Старая проводка может стать показателем больших утечек, поэтому этот фактор нужно учитывать.

Последняя характеристика, которую надлежит учитывать – от какого вида электричества защищает данное устройство. Для квартиры либо небольшого дома покупают изделия вида АС (защита при утечках переменного тока) или А (защита при утечках переменного и пульсирующего постоянного тока).

Убедились, что автомат рабочий или заменили его на новый, но при он все равно срабатывает. Тогда переходим к следующему этапу.

Проверка водонагревателя

Прежде его нужно осмотреть нагреватель поверхностно – шнур питания, механические повреждения. При не обнаружении таковых, нужно разобрать бойлер с нижней стороны, где находятся патрубки и электронная начинка.

Проверка водонагревателя

Отсоединяем заземление на бойлере и подключаем через УЗО. В данном случае оно не будет срабатывать при утечке тока на корпус нагревателя. Теперь индикатором напряжения проверяем выступающие части агрегата (патрубки и сам корпус). Обычно при поврежденном Тэне, утечки обнаруживаются по всему корпусу. У кого есть мультиметр, можно померять напряжение между местом где обнаружена утечка и заземляющим проводом.

При обнаружении утечек на корпус, отключаем питание бойлера, отсоединяем клеммные зажимы от одного нагревательного элемента или двух (в некоторых конструкциях водонагревателей). Для обнаружения в каком из двух Тэнов происходит утечка, замеряем сопротивление между нагревательным элементом и его корпусом. Там, где сопротивление стремится к бесконечности, нагревательный элемент не поврежден. В неисправном Тэне, сопротивление будет иметь конечную величину (около 450 кОм).

Неисправный элемент нужно заменить. Снимаем фланец и вынимаем его из гнезда. Покупаем новый, рассчитанный на такую же номинальную мощность (например, 700 Ватт), устанавливаем, подключаем заземление, пользуемся.

Замена неисправного элемента

Если с нагревательным элементом все в порядке, тщательно проверьте целостность проводов прозвонкой или измерением сопротивления между концами. Причиной могут быть поврежденная проводка.

Почему казалось бы без причины начинает срабатывать устройство защитного отключения. Как выявить неисправность и позаботиться о дальнейшей стабильной работе УЗО.

А что делать, если с проводкой все в порядке?

Другие неисправности

Перед тем, как искать, что вышло из строя в стиральной машине, ее нужно отключить от сети. Кроме того, нужно убедиться, что в ней не осталось воды.

Итак, стиральная машина выбивает автомат во время стирки или при включении по нескольким причинам:

1. Повреждена вилка, от которой ток идет ко всем проводам и деталям.
2. Произошло замыкание нагревательного элемента.
3. Испортился сетевой фильтр.
4. Сломался двигатель.
5. Поврежден фильтр помех.
6. Не работает кнопка управления.
7. Нарушена целостность проводов.

Ремонт стиральной машины

Замена силового провода

Если по каким-то причинам был поврежден силовой провод, его нужно заменить:

1. Выключить машину из сети.
2. Слить воду.
3. Снять панель, предварительно открутив крепления.
4. Вытащить сетевой фильтр, также закрепленный винтом.
5. Выдавить стопор.
6. Аккуратно вытащить провод из машинки.

Чтобы поставить новый провод, нужно повторить все то же самое, только в обратном порядке.

Проверка ТЭНа

Если с силовым кабелем все нормально, необходимо проверить состояние нагревательного элемента или ТЭНа. Почему? С течением времени на нем оседают примеси и накипь. Это провоцирует его перегревание и замыкание. Как следствие – выбивает автомат сразу после включения стиральной машины.

Проверка ТЭНа

В большинстве случаев ТЭН приходится заменять. Как это правильно сделать:

1. Снять заднюю или переднюю панель (в зависимости от расположения нагревательного элемента).
2. Гайку болта заземления провернуть на несколько оборотов.
3. Аккуратно подцепить ТЭН и вытащить.
4. Повторить все действия в обратном порядке, только с новой деталью.

Закручивать гайку слишком туго нельзя. Включать машинку для проверки можно только после того, как она будет полностью собрана.

Замена сетевого фильтра

Если вышел из строя сетевой фильтр, его нужно заменить. Проверить состояние этого элемента можно с помощью прозвона входных и выходных проводов. В некоторых устройствах фильтр имеет электрический шнур. Он также может нуждаться в замене.

Ремонт двигателя

Как говорилось выше, еще одна причина, почему выбивает автомат, – неисправность двигателя. Он может выйти из строя по нескольким причинам:

• длительный срок службы;
• нарушение целостности бака;
• повреждение шланга;
• износ щеток.

Выяснить, что именно сломалось, можно, прозвонив контакты мотора и всю поверхность устройства.

Ремонт двигателя

С другими неисправностями можно справиться примерно так:

1. Фильтр помех обычно расположен в начале электрической цепи. Если при осмотре видно, что на контактах есть оплавления, эту деталь следует заменить.
2. С вышедшей из строя кнопкой дела обстоят сложнее, ведь она используется часто. При первичном осмотре можно увидеть контакты, которые износились и окислились. Мультиметр поможет обнаружить неисправность на пути от кнопки управления к двигателю, нагревательному элементу, насосу и другим деталям.
3. Перетертые провода – результат их трения о поверхность стиральной машины. Если вовремя не предпринять меры, изоляция перетрется и случится замыкание. Избежать этого поможет повторная изоляция.

Выбивать автомат при стирке или включении стиральной машины LG, Бош, Индезит и других моделей может по разным причинам. В большинстве случаев это неисправности в электропроводке, но иногда выходит из строя одна из деталей. Если есть возможность, их можно отремонтировать, в противном случае придется выполнить их замену. Лучше, если этим займется специалист.

Распространенные неисправности УЗО

В устройстве защитного отключения присутствуют подвижные части. Механика у дешевых моделей не отличается надежностью. Если УЗО вводное, через него протекает ток всех потребителей квартиры, что неминуемо приводит к нагреву клемм и контактов реле. Эти факторы способствуют тому, что защитное устройство вышибает.

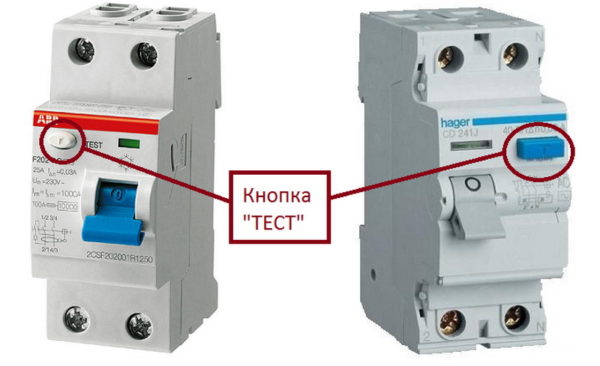

Сломалась кнопка «тест»

Кнопка «текст» используется для проверки работоспособности УЗО. Но часто она приводит к его неисправности. Проверять защитное устройство следует каждый месяц. Из-за частых испытаний кнопка «тест» подвержена ряду негативных факторов:

• заклинивание от слишком сильного нажатия или попадания пыли;
• поломка подвижных частей;
• попадание грязи на токопроводящие контакты кнопки.

Сломался механизм включения

Для выключения УЗО не требуется большого усилия. Рычажок воздействует на специальную защелку, освобождающую контакты. После чего устройство выключается. Если в этом механизме присутствует поломка, то возможны непроизвольные срабатывания УЗО.

Часто проблема проявляется при нагреве. Под действием тепла детали механизма изменяют свои геометрические размеры, что приводит к освобождению защелки и отключению УЗО. Другой фактор срабатывания — вибрация. Если механизм находится на грани, он сработает даже от легких постукиваний. При поломке же самого рычага или тяг, УЗО просто не включается.

Важно! Подобные неисправности легко выявить отверткой. Необходимо включить УЗО и небольшим усилием постучать по корпусу рукояткой инструмента

Делать это желательно при выключенных автоматах. Если проблема чисто механическая, она проявит себя и без напряжения.

Утечка тока внутри УЗО

Распространенная причина подобной неисправности — попадание в защитное устройство пыли и влаги. Это приводит к токам утечки в самом УЗО. Грязь способна передать электричество между любыми проводящими частями и даже подать фазное напряжение на контроллер устройства, что приведет к перегоранию электроники.

Проверка работоспособности УЗО

Неисправность характерна для устройств, находящихся не в щитке, а на открытом воздухе. В некоторых случаях для исправления ситуации достаточно снять защитное устройство и дать ему хорошенько просохнуть при температурах 30-50°C. Если сушка поможет, значит, проблема во влаге. В дальнейшем необходимо защитить устройство от попадания воды.

Срабатывание УЗО от некоторых бытовых приборов

Многие бытовые и промышленные аппараты оснащаются фильтрующими конденсаторами между проводами питания и корпусом прибора. Например, системные блоки ПК. Наличие конденсаторов вызывает ток утечки на землю. Обычно он достаточно мал, чтобы УЗО не выбило. Однако, если подобных приборов хватает, токи утечки на заземленные корпусы бытовых приборов сложатся и приведут к срабатыванию защитного устройства.

Подобное скорее относится не к неисправности УЗО, а к неправильному подбору

Выбирая защитное устройство, следует обращать внимание на ток IDn, при котором оно отключается

Важно! В квартирах без заземления имеется одна неприятная особенность. Если мультиметром померить напряжение между металлическим корпусом системного блока и радиатором отопления, то измерительный прибор покажет порядка 110 В

При касании к измеряемым точкам пальцами ощущается характерное покалывание от протекания тока. Подобный эффект возможен благодаря конденсаторам, подключенным к корпусу ПК. Разумеется, не следует повторять описанный эксперимент.

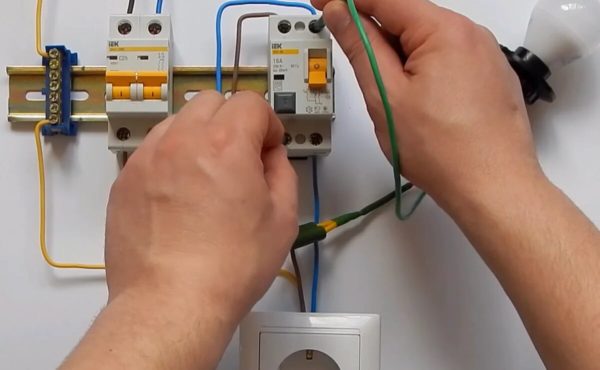

Неправильное подсоединение защитного устройства

Ошибки подключения выявляются сразу после монтажа УЗО или прочего электрооборудования. Например, ранее установленное защитное устройство стало выбивать после подключения розетки. Значит, проблема в ней

Необходимо обратить внимание на подключение фазного, нулевого и заземляющего провода в розетки

Другой вариант — выбивает новое, только что установленное УЗО. Прежнее защитное устройство работало корректно. В квартирной проводке никаких изменений не проводилось. В такой ситуации следует проверить подключение нового УЗО. Даже опытные мастера допускают ошибки.

На что реагирует УЗО?

Прежде чем проводить ремонтные работы, нужно узнать, по каким причинам выбивает УЗО. Данные действия помогут выбрать правильный путь устранения поломки, если она действительно есть. Система может сработать по определенным причинам. К ним относятся:

Утечка тока, которую важно своевременно определить. Прибор приобретают для ее определения, поэтому важно, чтобы система работала без сбоев

Если УЗО выбивает в первый раз, то нужно проверить исправность проводки. Изоляция может со временем прийти в негодность, в таком случае не исключена утечка тока. Возможно появление дефектов в местах, где происходят соединения. В некоторых местах может быть повреждена изоляция.
Иногда возникают повреждения кабелей у электрических приборов. Часто встречается, что УЗО выбивает, когда подключается сразу несколько приборов. Если у одного из них поврежден шнур, то устройство своевременно должно отреагировать на возникшую проблему. Встречается, что внутренние элементы приборов неисправны. Например, у водонагревателей ломается ТЭН.
Если коснулись оголенного участка провода, УЗО должно предупреждать удары током. Когда оно начинает сигнализировать об опасности, и человек в это время касается кабеля без изоляции, то устройство отлично справляется со своей работой.
Неправильный выбор УЗО. Важно учитывать все технические параметры при покупке прибора. Может выбивать УЗО, если неправильно произвести расчеты. Часто встречается, что устройство срабатывает без видимых причин. Причина также кроется в неверных расчетах. Важно перед приобретением УЗО проконсультироваться с квалифицированным электриком, выяснить, с какими характеристиками нужно покупать прибор.
Если устройство подключено неправильно, то возникает ложная тревога. Некоторые ошибочно выбирают место в электроцепи, куда устанавливают прибор. При проведении монтажных работ необходимо строго следовать инструкции.
Реальная поломка системы может произойти, если выйдет из строя спусковой механизм. В таком случае даже при незначительных вибрациях будет выбивать данный прибор.

Преимущества

Советы по монтажу

Какие ошибки могут быть допущены при подключении УЗО?

Даже самые грамотные монтажники иногда допускают ошибки. Если неправильно соединить заземление с нулевым проводником, то произойдет сбой. Такого допускать нельзя. Данное правило знают все люди, которые работают с электричеством, но все равно допускают ошибки. Нарушения будут дорого стоить человеку, производящему работы. От удара током можно погибнуть. Необходимо строго следовать правилам заземления. Когда прибор выбрали с подходящими характеристиками и правильно установили на нужное место в электрической цепи, то он будет работать без сбоев.

Часто поступают жалобы от людей, что водонагреватель «Термекс» выбивает УЗО. Такое происходит при неправильном подключении устройства, или когда выбрано устройство другой мощности.

Почему стиральная машина выбивает свет?

Стиральная машина это сложный электромеханический прибор естественный износ деталей — дело обычное. Давайте рассмотрим элементы и детали, где может крыться причина того, что стиральная машина выбивает автомат:

1. На первом месте стоит ТЭН. Он же часто подозревается, когда стиральная машина стирает холодной водой. Вот и здесь вышедший из строя ТЭН может стать причиной того, что выбивает пробки при стирке.
   Почему так получается? Дело в том, что ТЭН постоянно контактирует с водой и моющим раствором. Эта среда, в которой постоянно находится данный элемент, постепенно разъедает его и происходит замыкание. Для определения целостности ТЭНа проводится визуальное обследование и «прозвон» специальным прибором — тестером. Но на одном ТЭНе дело не заканчивается.
2. В стиральной машине есть такая деталь под названием «сетевой фильтр». Это устройство обычно расположено в задней части стиральной машины и служит для стабилизации напряжения. Сетевой фильтр может «сгореть», например, из-за частых перепадов напряжения и из-за этого выбивает автомат при включении стиральной машины.
3. Еще одной причиной того, что выбивает пробки при работе стиральной машины, может стать замкнувший двигатель. Что с ним может случиться? Дело в том, что обмотка может замкнуть сама по себе от старости. Плюс к этому, в большинстве моделей стиральных машин двигатель конструктивно расположен в нижней части, под баком. И если образуется протечка воды в каком-то разрыве шланга или еще где-нибудь, то существует большая вероятность попадания воды на двигатель.
   На данной фотографии видно, что из-за неисправного подшипника и сальника (1), который начал пропускать воду, образовалась течь воды (2) из бака. Двигатель (3) находится в зоне риска и неизбежно замыкание электричества. Целостность двигателя определяется путем поочередной «прозвонки» всех контактов и корпуса. Если есть пробой — на замену.
4. Замыкание может произойти на плате управления (модуле) и опять тот же результат — стиралка выбивает пробки (свет, автомат, узо). Неисправность платы определяет опытный мастер визуально и с помощью приборов.
5. Возможно также, что кнопка включения или одна из кнопок панели управления с течением времени могут окислиться, что постепенно приводит к прогоранию контактов и к короткому замыканию.
6. Еще одним вариантом из-за чего выбиваются пробки могут стать перетертые провода внутри стиральной машины. Это особенно актуально в узких моделях, где провода расположены вблизи от корпуса. Бак стиральной машины подвешен на пружинах и поддерживается амортизаторами. Поэтому в результате постоянного движения бака в процессе стирки со временем может повредиться проводка.

Если Ваша стиральная машина выбивает пробки, то не стоит переживать. Первым делом можно вызвать мастера по ремонту стиральных машин, чтобы продиагностировать технику и заменить вышедшую из строя деталь! Звоните нам по телефону 383 90 60 или оставляйте заявку онлайн.

← Почему Ваша стиральная машина плохо стирает — обзор возможных причинSOS! Заклинило барабан стиральной машины, что делать и кто виноват?! →

Основные причины отключения

На самом деле виновников срабатывания очень много и они могут иметь самый разнообразный характер, а соответственно и способ ремонта. Сначала рассмотрим, почему срабатывает УЗО, после чего предоставим к Вашему вниманию инструкцию по самостоятельному ремонту неисправностей.

На сегодняшний день известны следующие причины того, почему изделие выбивает:

1. В сети действительно произошла утечка тока. Это может быть вызвано тем, что электропроводка старая, т.к. изоляция в любом случае уже рассохлась за время и в некоторых участках провод оголен. Если Вы недавно осуществили замену электропроводки в квартире, то может быть в определенных местах выполнено плохое соединение проводов либо Вы случайно, когда вбивали гвоздь в стену, пробили изоляцию скрытой проводки.
2. Виновником могут стать электроприборы, которые защищены данным устройством. Тут либо шнур, который подключается к сети, вышел из строя, либо внутренние запчасти «пробиты» (к примеру, обмотка двигателя либо ТЭН водонагревателя).
3. Неправильная установка защитной автоматики, в результате чего УЗО работает некорректно и периодически срабатывает. Инструкцию по правильному подключению УЗО своими руками мы уже предоставили, поэтому рекомендуем с ней ознакомиться.
4. Возможно, при покупке защитной автоматики Вы выбрали не те характеристики, и происходит ложное срабатывание. О том, как выбрать УЗО мы подробно рассказывали в соответствующей статье.
5. Выключатель дифференциального тока (ДВТ, так его еще называют) может выбить из-за прикосновения человека к оголенной токоведущей жиле. Не забывайте, что в этом-то его основное предназначение и заключается.
6. Неисправность самого механизма может стать одной из причин. К примеру, залипла кнопка «Тест» либо поврежден спусковой механизм, который будет срабатывать при малейшей вибрации.
7. Часто отключение происходит из-за неправильного размещения ДВТ в линии электропроводке. Просмотрите один из примеров: схему подключения УЗО в однофазной сети. чтобы узнать, в каком месте нужно осуществлять монтаж.
8. Замыкание земли и нуля при электромонтажных работах может повлечь за собой отключение. Хотя правилами ПУЭ категорически запрещается соединять заземление с нулевым проводником, некоторые электрики пренебрегают запреты и делают все по своему, ссылаясь на то, что такой способ позволит защитить человека от поражения электрическим током (хотя по сути это только увеличивает опасность).
9. Погодные условия напрямую влияют на работоспособность устройства. К примеру, в сырую погоду, если распределительный щиток установлен на улице, может происходить срабатывание из-за появления сырости во внутреннем механизме. В свою очередь скопление влаги внутри изделия может вызвать ток утечки, в результате чего механизм и среагирует. Тут же следует отметить, что при морозе УЗО может иногда не включаться в опасной ситуации. Это связано с тем, что минусовая температура негативно влияет на микросхемы, которые и выходят из строя. Кстати, при грозе бывают случаи, когда защиту вырубает, что вызвано влиянием молнии, которая усиливает незначительные утечки тока, присутствующие в доме (либо квартире)
10. Ну и последний нюанс, который тесно связан с предыдущим – повышенная влажность. Если Вы осуществили монтаж скрытой электропроводки. после чего замазали трассу шпаклевкой и решили сразу же проверить качество проделанной работы, может произойти отключение. Это связано с тем, что влажный раствор является хорошим проводником, который может спровоцировать утечку через мельчайшие трещинки в проводке. Подождите, пока раствор полностью схватиться, после чего проверьте еще раз, срабатывает УЗО или нет, т.к. возможно уже рычаг не вырубает.

Обязательно просмотрите видео урок, на котором наглядно показано ошибочное подключение :

Видео обзор неправильного подсоединения устройства

В чем может быть причина срабатывания устройства защитного отключения, мы рассмотрели. Теперь, конечно же, нужно предоставить к Вашему вниманию инструкцию по решению проблемы своими руками.
