Работа над ошибками: укладываем подкладочный ковер правильно

Монтаж «самоклеек» и подкладочных ковров с механическим креплением

Простое и оптимальное для монтажа решение — это самоклеящиеся подкладочные ковры, такие как ANDEREP ULTRA. Для их крепления нужно просто снять защитную пленку и прикатать материал к основанию. Он плотно прилегает к поверхности, не образовывая воздушных прослоек

Но в работе с самоклеящимися материалами крайне важно соблюсти несколько условий. Материал необходимо укладывать на максимально сухую и чистую поверхность

А температура воздуха при проведении работ должна быть не ниже +10˚C. Кроме того, в местах повышенных нагрузок, например, в зоне ендовы, нужно дополнительно применить механическое крепление.

Фото: ТЕХНОНИКОЛЬ

Фото: ТЕХНОНИКОЛЬ

Наиболее распространено применение подкладочных ковров с механическим креплением. Такой способ монтажа практичен и несложен

Однако крайне важно правильно рассчитать необходимое количество крепежа — если не соблюсти нормы, при сильных порывах ветра возникнет риск отрыва материала от поверхности. Перехлесты полотен материала в обязательном порядке необходимо скреплять специальными кровельными мастиками

Это достаточно трудоемкий процесс. В этом году ТЕХНОНИКОЛЬ выпустила на рынок модернизированные материалы ANDEREP GL PLUS и ANDEREP PROF PLUS. В отличие от своих «старших братьев» (ANDEREP GL и ANDEREP PROF соответственно) они оснащены специальными клеевыми (безбитумными) полосами —для скрепления полотен необходимо лишь удалить защитную пленку и приклеить следующее полотно к клеящей поверхности. Использование таких материалов сокращает расход мастики, делает монтаж менее трудоемким и повышает надежность стыков.

Фото: ТЕХНОНИКОЛЬ

Фото: ТЕХНОНИКОЛЬ

При монтаже любого подкладочного ковра крайне важно обеспечить его максимальное натяжение и прилегание к поверхности. Поэтому монтаж нужно начинать после того, как раскатанный из рулона материал полностью расправится

Поведение подкладочных ковров на кровле во многом зависит от их основы. При несоблюдении требований к влажности используемой при строительстве древесины на материалах с основой из стеклохолста в зонах стыков основания могут образоваться складки. Чтобы такая проблема не возникла, нужно уменьшить шаг крепления материала к основанию и предусмотреть дополнительный механический крепеж посередине, в несколько рядов. Супертонкие подкладочные ковры с основой из полиэфира обладают гибкостью и при возникновении складок попросту заминаются, не позволяя материалу взымать поверхность кровельного покрытия. Но, соответственно, и цена их дороже.

Алексей Воробьев

Монтаж подкладочного ковра

Перед укладкой материала необходимо ознакомиться с руководством по монтажу. Выполнение всех требований производителя и соблюдение указанной технологии – необходимое условие для обеспечения длительного срока службы кровли.

Прежде чем приступить к укладке. монтируют основание. Оно может выполняться:

• Из натуральной доски. Этот материал применяют чаще всего. Доски должны быть обработаны антигрибковым раствором и иметь гладкую поверхность.
• Из влагостойкой фанеры. Такой стройматериал обработан специальным влагоотталкивающим составом. Рекомендуемая толщина листов, используемых под основание, составляет от 1 см.
• Из ориентированно-стружечной плиты или OSB. Такой материал не подвержен деформации при перепаде температур и высокой влажности. Изготавливают плиты из древесной щепы и клеящего состава методом прессования.

Перед устройством основания необходимо высушить материалы. Поверхность основания должна быть ровной и сплошной.

Внимание! От правильности монтажа основания зависит вид гибкой кровли. При неправильной укладке плит или досок, на финишном покрытии образуются полосы

Чтобы избежать этого, доски или фрагменты плит OSB или влагостойкой фанеры укладывают с зазором 2-4 мм. Это позволит избежать движений подкладочного ковра и финишного покрытия при разбухании материала основания.

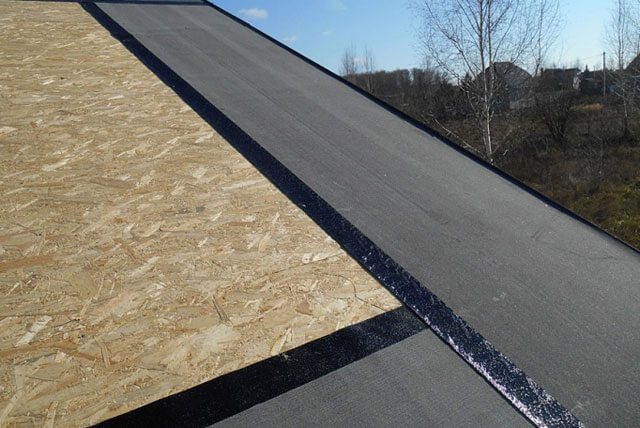

Далее рулоны поднимаются на крышу и разворачиваются. Укладка выполняется вертикально, от конька к карнизам. Это облегчит натяжение и позволит выровнять вздутия. Перед фиксацией необходимо устранить все неровности. Края подкладочного ковра закрепляют гвоздями или саморезами диаметром, рекомендуемым производителем. Расстояние между крепежными элементами также указывается в руководстве по монтажу.

При небольшом наклоне скатов и наличии ендов рулоны разворачивают горизонтально. Полосы монтируют внахлест 10-15 мм. Стыки ковров без самоклеящегося покрытия обрабатывают битумной мастикой. По периметру дымоходов закрепляют деревянные бруски, на которые заводят ковер и фиксируют его клеем. В местах, где вероятно скопление воды, укладывают 2 слоя ковра.

Внимание! Перед креплением подкладочного материала необходимо устранить вздутия и волны. От этого зависит внешний вид крыши

Финальное покрытие эластично и повторяет форму основания и подкладочного ковра.

На крыши с углом скатов менее 180 и более 600 необходима укладка сплошного слоя подкладочного ковра. В других случаях допустимо монтировать материал только в наиболее уязвимых местах. При низкой температуре рулоны предварительно разогревают при помощи строительного фена до рекомендованной производителем температуры.

При правильном выборе материалов и соблюдении всех требований к укладке, гибкие кровли могут прослужить около 50 лет. Для укладки такого материала рекомендуется воспользоваться услугами специализированных компаний.

Источники

• http://obrawa.ru/podkladochnyj-kover-pod-gibkuyu-cherepitsu/
• https://kryshadoma.com/myagkaya-gibkaya-krovlya/kak-ukladyvat-podkladochnyy-kover-na-krovlyu-pod-myagkuyu-gibkuyu-cherepitsu.html
• https://expert-dacha.pro/stroitelstvo/krysha/pokrytija/mjagkaja-krovlja/podkladochnyj-kover.html
• https://mykrovlya.ru/materialy/gibkaya-cherepica/podkladochnyy-kover.html
• https://www.ruflex.ru/encyclopaedia/articles/zachem-nuzhen-podkladochnyj-kover/
• https://domodelie.ru/stroitelstvo-i-remont/stroitelstvo/nuzhen-li-podkladochnyj-kover-pod-myagkuyu-krovlyu

Пошаговая инструкция

Начинается процесс с укладки настила из OSB плит, фанеры либо доски. Толщина его зависит от промежутков между стропилами.

Подготовительный этап

Данный шаг включает укладку основания, а также его проверку на гладкость и твердость. Подкладочный ковер под мягкую кровлю выбирается в зависимости от ее типа. Все элементы настила стыкуются над опорами, стропилами. Между ними делаются зазоры с целью снизить давление на крышу, когда доски будут расширяться под воздействием влаги.

Чтобы не появились плесень или грибок, которые со временем поспособствуют деформации кровельной конструкции, необходимо обеспечить хорошую вентиляцию крыши. Без нее не обойтись, даже если древесное основание понемногу испаряет влагу. Вентиляцию оборудуют так, чтобы вытяжка располагалась как можно выше, выемки для забора воздуха – под крышей.

Основной этап строительных работ

К каждому упакованному рулоны прилагается инструкция по эксплуатации в зависимости от вида материала. Главные требования к правильной укладке сводятся к единому перечню. Монтаж выполняется следующим образом:

Делается сплошная обрешетка под покрытие.
Новичкам советуется с помощью обычного мела сделать разметку на дощатом покрытии, чтобы расходовать материал экономичнее и сделать настил ровным.

Укладка первого рулона делается параллельно карнизу, начиная от нижней части крыши. Тогда при накладывании материала внахлест и по направлению кверху влага будет стекать с поверхности, не застаиваясь на ней. Следите, чтобы складки или изгибы не просматривались по всей площади полотна.
Рулонные полотна натягиваются максимально, чтобы не создавать провесов или бугров.

Края закрепляются при помощи оцинкованных гвоздей, швы герметизируются битумной мастикой.
Укладывается вторая полоса параллельно первой, таким образом, чтобы немного перекрыть ее – на 8-12 см.
Следующие ряды настила накладываются по направлению к коньку все так же параллельно карнизу.
К первому ряд покрытия нужно прикрепить карнизные элементы из металла. Фиксируются они специальными гвоздями либо шурупами, у которых шляпка плоская. Расстояние между ними составляет 10 см. Забивать гвозди рекомендуется зигзагообразно.

На торцах вместо металлических карнизов крепятся рейки треугольной формы либо деревянные планки.
Рулонное покрытие накладывается на конек по линии ската.
Излишки отрезаются, верхушка фиксируется с помощью гвоздей.
С другой стороны конек перекрывается на 15 см и приклеивается к поверхности битумом.

С такой же тщательностью изолируются торец, ендова, дымоход, места стыков и мансардные окна при их наличии.
Проверьте, все ли полотна накладываются внахлест, насколько плотно прилегают к предыдущему слою и поверхности деревянного основания.
Вдоль ендовы полотно укладывается от одного ската к другому, заводя от участка с минимальным уклоном к большему. Лишние части отрезаются по ендове. Закрепляется материал при помощи клея и гвоздей.

Если размеры полотна оказались меньше поверхности крыши и остаются незаделанные участки, эту оплошность нужно исправлять сразу, чтобы не нарушать герметичности крыши.
Снизу трубы дымохода прибивается треугольная рейка из дерева, поверх нее укладывается полотно, промазывая швы битумным клеем.

Фиксируются резиновыми уплотнителями провода для системы кондиционирования и антенн.

Когда весь настил распределен по поверхности крыши и зафиксирован, еще раз проверяется плотность его прилегания и герметичность стыков.

Приведенная инструкция подходит для укладки рулонного материала на поверхность с крутыми и пологими скатами. Единственное отличие состоит в том, что крыша с крутым уклоном застилается не по горизонтали и параллельно карнизу, ориентируясь на конек, а по вертикали, двигаясь от торцевой части и далее с учетом направления ветра. Главное, чтобы места стыковки швов были хорошо промазаны клеем.

Подготовка обрешетки к укладке ковра

Монтаж обрешетки крыши для устройства сплошного основания и укладка подкладочного материала проводится в следующей последовательности:

1. Крепление брусьев обрешетки к несущим элементам крыши. Работы следует проводить снизу вверх.
2. Необходимо закрепить нижнюю обрешетку прямо за карнизной доской. Это необходимо для надежной фиксации первого ряда черепицы.
3. Укладка подкровельной ленты, располагая горизонтально, ориентируясь по направлению конька. Первая полоса укладывается у карниза, далее внахлест проводится укладка последующих лент вплоть до конька.
4. Для обеспечения нормального зазора вентиляции проводится фиксация подкровельной полосы через стропилу и бруски обрешетки.
5. Начальный брусок обрешетки крепится к грани стропил у карниза.
6. Следующий брусок фиксируется за нижним краем первого на расстоянии 30-35 см.
7. Последующие бруски прикрепляются с шагом 37 см, а последний брусок крепится к доске конька с использованием гвоздей на расстоянии 20 см.

Обрешетка под черепицу

Для надежности обрешетки и ее креплений, следует строго соблюдать за расположением всех брусков горизонтально и выдерживать промежуток между ними.

Разновидности подкладочных ковров

Крупные производители битумной черепицы обычно традиционно занимаются изготовлением и подкладочных ковров, адаптируя их под фирменный кровельный материал. Благодаря подобной адаптации покрытия хорошо контактируют друг с другом, поэтому лучше всего выбирать мягкую битумную черепицу и подкладочный ковер под нее, изготовленные одним производителем.

Самый распространенный размер рулонов подкладочных полотен, поступающих в продажу, составляет в длину 15000 мм и в ширину — 1000 мм.

Подразделяют подкладочный ковер по способам закрепления на сплошной обрешетке кровельной системы. Чтобы разобраться в характеристиках каждого из видов этого материала, необходимо их рассмотреть более подробно:

Самый дешевый и, оттого, видимо – наиболее распространенный вариант, когда подкладочный ковер не имеет клеевого слоя, и фиксируется к обрешетке гвоздями или скобами.

Стандартный подкладочный ковер не имеет клеящего слоя и, естественно, защитной пленки для него. Этот вариант покрытия фиксируется к обрешетке с помощью оцинкованных гвоздей, имеющих большой диаметр шляпки, или же скобами, забиваемыми с помощью степлера. В этом случае, нахлест полотен друг на друга промазывается битумной мастикой. Размер такого нахлеста должен составлять не менее 100÷150 мм.

Другой вариант – имеется самоклеящаяся полоса, предназначенная как раз для герметизации нахлеста соседних полотен.

Комбинированные подкладочные полотна фиксируются на поверхности обрешетки оцинкованными гвоздями по верхней кромке и на самоклеящуюся полосу — по нижней. Самоклеящаяся полоса защищена пленкой, которая снимается при укладке полотна. Такой вариант закрепление полотен значительно упрощает их монтаж на сплошную обрешетку. В некоторых, особо сложных местах полотна дополнительно прибиваются к основе гвоздями.

При кажущейся простоте укладки, самоклеящиеся материалы для подкладочного ковра, пожалуй, самые сложные в монтаже для недостаточно опытного мастера

Ковер на самоклеящейся основе. Фиксация полотен, полностью покрытых клеевым слоем, более надежна, нежели названные выше варианты. Однако, их монтаж более сложен, так как пленка снимается по мере приклеивания материала на обрешетку, и необходимо произвести фиксацию таким образом, чтобы на ковре не образовывалось складок и воздушных карманов. По кромкам, а также в сложных узлах покрытия, самоклеящиеся полотна в некоторых случаях дополнительно прибиваются оцинкованными гвоздями.

Используя этот вид материала, мастер получает возможность создания цельного гидроизоляционного слоя. При монтаже самоклеящихся полотен в холодное время года для повышения адгезионных качеств клеевого слоя его необходимо будет прогреть.

Цены на строительный степлер

строительный степлер
При наплавлении подкладочного ковра покрытие получается практически герметичным. Но вот сам процесс с использованием открытого пламени на деревянной конструкции крыши – очень небезопасен!

Наплавляемый вариант подкладочных полотен. Битумный слой, нанесенный на нижнюю поверхность этого типа материала, перед его укладкой разогреваются с помощью газовых горелок. Причем, наплавляемые полотна хорошо наклеиваются на фанерную поверхность. Этот вариант, создает монолитное гидроизоляционное покрытие, которое надежно защитит конструкцию всего дома от влаги в любое время года

Правда, при огневых работах на деревянной конструкции крыши всегда требуется повышенная внимательность и осторожность. И при отсутствии опыта рисковать все же не стоит

Необходимо уточнить, что на сложных по конструкции крышах могут использоваться несколько разновидностей подкладочных ковров. Например, на ровных больших площадях скатов удобно применять самоклеящиеся полотна, а на стыках скатных поверхностей чаще всего используется стандартный подкладочный ковер, кромки которого фиксируются на наносимую на сплошную обрешетку битумную мастику, а затем прибиваются оцинкованными гвоздями. Вместо мастики, для фиксации краев подкладочного ковра хорошо подходит клей-герметик «Катепал К-36», предназначенный для подобных кровельных и иных гидроизоляционных работ.

Устройство ковра

Защитная пленка производится под разные кровельные материалы и потому имеет несколько моделей, отличающихся по своим характеристикам. Классическое строение пирога представляет собой такой «сэндвич»:

• гибкая кровля;
• защитный ковер;
• OSB плита;
• слой гидроизоляции;
• утепляющий материал;
• стропила;
• пароизоляция.

Защитное покрытие отлично справляется с функцией герметизации стыков в различных местах кровли. Также его используют во время оборудования ендов и дымоходов.

Востребован подкладочный ковер в местности со сложным климатом. К примеру, в таких зонах часто наблюдаются косые ливни и сильный ветер. Укладывают ковер также для защиты покрытия от деформации при давлении снеговой шапки зимой.

Наиболее востребованные варианты:

• полиэфирная ткань;
• стеклохолст.

Подкладочный ковер представляет собой битумно- полимерный материал, который выпускают в рулонах. Оно содержит различные волокна и пластификаторы, а также битумную мастику. За счет ее использования повышается степень гидроизоляции. Чтобы снизить скольжение, снаружи материал посыпают мелкозернистым песком.

Важно! Стоит запомнить, что защитную пленку следует монтировать пленкой вниз, а посыпкой наверх.

Подкладочный ковер представляет собой надежную защиту от промокания разных элементов крыши, а также карнизных свесов и дымохода. Основные виды подкладочного ковра:

• изделие на самоклеящейся основе;
• без самоклеящегося слоя.

При небольшом уклоне скатов кровли покрытие стелят на ендовы и конек. Ковер следует укладывать рулонами снизу вверх. Нахлест обычно составляет 20 см. Самоклеящийся материал необходимо дополнительно укреплять гвоздями. Основу без самоклеящейся пленки фиксируют строительным степлером.

Назначение и особенности подкладочного материала

В последние годы владельцы частных домов все активнее выбирают для покрытия крыш битумную гибкую черепицу. Причину этого выбора можно объяснить декоративностью и практичностью данного кровельного материала. Однако, чтобы такое покрытие отвечало требованиям надежности и долговечности, под него необходимо обустроить качественную основу, состоящую из нескольких слоев. Верхним из этих слоев как раз и станет подкладочный ковер.

Этот материал является обязательным элементом конструкции, какой бы угол уклона ни имели скаты крыши

На это уточнение необходимо обратить особое внимание, так как некоторые собственники, обустраивая крышу под углом в 45 и более градусов, пытаются сэкономить на подкладочном ковре, надеясь на то, что от протекания спасет именно крутой уклон скатов. В этом случае хотелось отметить, что достаточно совершенно небольшой протечки кровельного материала для того, чтобы запустился процесс образования плесени или гниения, который начнет разрушать сплошную фанерную или дощатую обрешетку

Поэтому, рекомендовано соблюдать разработанную технологию обустройства этого вида кровельного покрытия в полном объеме, без исключений и упрощений.

Даже на очень крутых скатах пренебрегать укладкой подкладочного ковра – крайне неразумно!

Итак, подкладочный ковер под битумную черепицу необходим для гидроизоляции сплошной обрешетки и предотвращения образования неровностей и складок на кровельном покрытии. Деформация гибкой черепицы может проявиться при ее усадке под влиянием перепадов температур, влаги и ветровых воздействий.

Подкладочный слой не только обеспечивает гидроизоляцию основной поверхности, но и герметизирует стыки скатов крыши вальмовых, полувальмовых, многищипцовых конструкций, примыкания кровельных покрытий к трубам дымохода и вентиляции.

Цены на подкладочный ковер

подкладочный ковер
Структурное строение самоклеящегося материала для подкладочного ковра.

Структурное строение подкладочного ковра — многослойное:

• Стеклохолст, пропитанный полиэфирными смолами, является основой этого материала. Может располагаться самым нижним слоем или в середине, в зависимости от разновидности ковра.
• Сверху основы расположен битумно-полимерный слой.
• Покрытие ковра представляет собой мелкозернистую каменную крошку или тонкую песчаную посыпку — этот слой предотвращает скольжение по нему основного кровельного материала.
• Ниже основы может быть нанесен клеевой слой, который временно покрыт защитной пленкой. Она снимается непосредственно перед укладкой материала на сплошную обрешетку крыши.

Необходимо отметить, что нижний клеевой слой нанесен только на самоклеящийся вариант подкладочных материалов, которые более просты в монтаже.

Все разновидности подкладочного покрытия поступают в продажу в рулонах, которые компактны и удобны как для подъема их на скаты крыши, так и для выполнения работ.

Общая конструкция кровельного «пирога» с гибкой битумной черепицей

Чтобы разобраться в структуре кровельного «пирога» и правильно понимать последовательность укладки входящих в него слоев, стоит рассмотреть схему его строения.

Кровельный «пирог», в котором в качестве основного материала используется гибкая битумная черепица, несколько отличается строением от конструкций с другими листовыми покрытыми. Он состоит из следующих элементов:

Принципиальная схема кровли с использованием битумной гибкой черепицы

1 — Битумная гибкая черепица.

2 — Подкладочный ковер, как раз то, на чем и будет сконцентрировано наше внимание далее по ходу этой статьи. 3 — Сплошная обрешетка, обустраиваемая из листов ОСП, фанеры или из доски

3 — Сплошная обрешетка, обустраиваемая из листов ОСП, фанеры или из доски.

4 — Нижняя дополнительная обрешетка, служащая основанием для листовой сплошной. При использовании для сплошной обрешетки доски, дополнительная обрешетка исключается из кровельного «пирога».

5 — Контробрешетка. Этот элемент конструкции необходим для создания вентиляционного зазора между слоями кровельного «пирога».

6 — Гидроизоляционная диффузная мембрана, защищающая термоизоляционный материал от влаги, не дающая проникнуть ей внутрь, но позволяющая утеплителям «дышать». Вместо нее, зачастую используется обычный гидроизоляционный материал, однако ,в таком случае потребуется создание вентиляционного зазора и снизу. Иначе утеплитель может напитаться влагой и потерять свои термоизоляционные качества.

7 — Стропильные ноги – основа для монтажа обрешетки под кровлю и всех остальных составляющих кровельного «пирога».

8 — Плиты или маты утеплительного материала. В идеале должна использоваться качественная минеральная вата на базальтовой основе.

9 — Пароизоляционная мембрана, не дающая влаге проникать в утеплитель снизу.

10 — Подшивка, монтируемая со стороны чердачного помещения.

Подшивка чаще всего делается в тех случаях, когда чердак планируется использовать в качестве жилого помещения – мансарды.

Если крыша обустраивается над летним домиком или беседкой, или же нет необходимости поддерживать какой-либо заданный микроклимат на чердаке, то из конструкции исключается утепляющий материал и пароизоляция.

Теперь, зная, как должна выглядеть кровельная конструкция, можно перейти к рассмотрению подкладочного ковра и основы под него.

В каких случаях целесообразна укладка

В первую очередь подложка используется для вспомогательной защиты уязвимых мест крыши (ендовы и карнизы, оконные проемы, наружные углы крыши, вентиляционные проходы, каналы дымовых труб, прилегающие к стенам элементы конструкции).

Кроме того, если уклон крыши не превышает 30 градусов, то слой гидроизоляции следует прокладывать в обязательном порядке. В противном случае, изготовители битумной черепицы не предоставят гарантию на свою продукцию. Помимо этого, многие изготовители советуют производить укладку целостного гидроизоляционного ковра на крышах, имеющих любой угол наклона. В серию подкладок под черепицу входит ендовый ковер даже несмотря на то, что он относится к части верхнего покрытия, и после укладки на него готовой битумной черепицы, он частично остается видимым.

Ендовые ковры оснащены менее прочной основой в сравнении с простыми листами мягкой черепицы. Осуществить замену гибкого ендового ковра на листы из стали для обустройства желоба ендовы нельзя, потому что в виду большой разницы в значениях линейного расширения металла и битумной черепицы, вся кровельная конструкция будет удерживать на себе слишком большое напряжение, что станет причиной ее разрушения.

Ряд разновидностей подкладочных ковров, у которых имеется более прочное основание и минеральная посыпка, могут применяться в виде временного кровельного покрытия. К примеру, если возникла необходимость в приостановке укладки покрытия кровли на последующий строительный сезон, и, вместе с тем, создать герметичный контур здания, можно провести монтаж мембраны Сейфити СБС 3 (Тегола).
