Типовые схемы систем отопления и способы подключения радиаторов

Таблица пайки полипропиленовых труб в зависимости от диаметра трубок

Как выбрать насос для отопления

Лучше всего подходят для установки специальные малошумные циркуляционные насосы центробежного типа с прямыми лопастями. Они не создают избыточно большого давления, а проталкивают теплоноситель, ускоряя его движение (рабочее давление индивидуальной системы отопления с принудительной циркуляцией 1-1,5атм, максимальное – 2атм).  Некоторые модели насосов имеют встроенный электропривод. Такие устройства можно устанавливать прямо в трубу, их называют еще «мокрыми», а есть устройства «сухого» типа. Отличаются они только правилами монтажа.

При установке любого типа циркуляционного насоса желательна установка с байпасом и двумя шаровыми кранами, которые позволяют снять насос для ремонта/замены без останова системы.

Подключать насос лучше с байпасом — для возможности его ремонта/замены без разрушения системы

Установка циркуляционного насоса позволяет регулировать скорость продвижения теплоносителя по трубам. Чем активнее движется теплоноситель, тем больше тепла он разносит, а значит, помещение нагревается быстрее. После того, как заданная температура  достигнута (отслеживается или степень нагрева теплоносителя или воздуха в помещении в зависимости от возможностей котла и/или настроек), задача меняется – требуется поддерживать заданную температуру и скорость потока уменьшается.

Для системы отопления с принудительной циркуляцией недостаточно определиться с типом насоса

Важно рассчитать его производительность. Для этого, прежде всего, нужно знать теплопотери помещений/зданий, которые будут отапливаться

Они определяются исходя из потерь в самую холодную неделю. В России они нормированы и установлены коммунальными службами. Они рекомендуют использовать следующие величины:

  • для одно- и двухэтажных домов потери при самой низкой сезонной температуре -25оС составляют 173Вт/м2, при -30оС  потери 177 Вт/м2;
  • многоэтажные дома теряют от 97Вт/м2 до 101Вт/м2.

Исходя из определенных теплопотерь (обозначаются Q) можно найти мощность насоса по формуле:

Q/c*Dt,

c – удельная теплоемкость теплоносителя (1,16 для воды или другое значение из сопроводительных документов к антифризу);

Dt – разница температур между подачей и обраткой. Этот параметр зависит от типа системы и составляет:  20оС для обычных систем, 10оС для низкотемпературных и 5оС для систем теплого пола.

Полученную величину нужно перевести в производительность, для чего нужно разделить на плотность теплоносителя при рабочей температуре.

В принципе, можно при выборе мощности насоса для принудительной циркуляции отопления руководствоваться усредненными нормами:

  • с системах, обогревающих площадь до 250м2, используют агрегаты производительностью 3,5м3/ч и создаваемым напором 0,4атм;
  • на площадь от 250м2 до 350м2 требуется мощность 4-4,5м3/ч и давлением 0,6атм;
  • в системы обогрева площади от 350м2 до 800м2 устанавливают насосы производительностью 11м3/ч и давлением в 0,8атм.

Но учесть нужно, что чем хуже утеплен дом, тем большие мощности оборудования (котла и насоса) могут потребоваться и наоборот – в хорошо утепленном доме могут потребоваться половинные от указанных величины.  Эти данные – средние. То же самое можно сказать относительно создаваемого насосом давления: чем уже трубы и более шероховатая их внутренняя поверхность (выше гидравлическое сопротивление системы), тем выше должно быть давление. Полный расчет – сложный и муторный процесс, в котором учитывается множество параметров:

Мощность котла зависит от площади отапливаемого помещения и потерь тепла

  • длина трубопровода и плотность теплоносителя;
  • количество, площадь и вид окон и дверей;
  • материал, из которого сделаны стены, их утепление;
  • толщина стен и утепления;
  • наличие/отсутствие подвала, цоколя, чердака а также степень их утепления;
  • тип кровли, состав кровельного пирога и т.д.

Вообще, теплотехнический расчет – один из самых сложных в области. Так что если хотите знать точно, какой мощности вам нужен насос в системе, закажите расчет  у специалиста. Если нет – подбирайте основываясь на усредненных данных, корректируя их в ту или другую сторону в зависимости от вашей ситуации. Только нужно учесть, что при недостаточно высокой скорости движения теплоносителя система сильно шумит. Потому в данном случае лучше взять более мощное устройство — расход электроэнергии небольшой, да и система будет более эффективной.

Одностороннее подключение

Данная схема подключения радиаторов полностью оправдывает свое название – трубы подачи и обратки подводятся к прибору с одной стороны, но на разных уровнях. Такой вариант наиболее актуален в квартирах, где стояк находится сбоку от радиатора. В остальных ситуациях одностороннее подключение будет не очень удобным в обустройстве.

Эффективность одностороннего подключения достаточно высока и лишь немного уступает диагональному. Это утверждение верно в том случае, если количество секций не превышает 10 – слишком длинная батарея не будет прогреваться полностью, поэтому теплоотдача снизится. В панельных, алюминиевых и биметаллических радиаторах эту проблему можно решить при помощи удлинителей потока, которые позволяют теплоносителю пройти через большую часть радиатора.

Возможные схемы подключения

Самое эффективное подключение батарей достаточно легко выполнить – как с точки зрения кол-ва узлов, так и в плане технологии монтажа.

Устройство радиатора отопленияДвухтрубная система отопления

Вариант №1. Схема Тихельмана

Наиболее популярная схема подводки, главным ее достоинством является максимальная эффективность всех отопительных радиаторов в любой точке системы. Кроме того, схема Тихельмана позволяет регулировать отдельный радиатор без какого-либо влияния на остальные узлы системы. Так, если в одной из комнат будет очень жарко, то батарею там можно отключить полностью/частично от поступления горячего теплоносителя. А та тепловая энергия, которая в результате освободится, будет равномерно распределена по остальным радиаторам.

Схема ТихельманаРешение Альберта Тихельмана

Также к преимуществам схемы можно отнести то, что вода в обеих трубах имеется общее направление движения. В плане гидравлики это очень даже хорошо, поскольку нагрузка на все узлы системы (в частности, на насос и котел отопления) заметно падает.

Горячая вода начинает двигаться от котла, поочередно продвигаясь по всем радиаторам. Движение «обратки» также начинается от первой батареи. Получается, что батарея №1 будет последней на пути «обратки», но первой на подаче горячего теплоносителя. К батарее №2 вода будет поступать с чуть меньшей температурой, однако этот узел уже ближе первого к котлу на контуре «обратки».

Процесс тока воды

Аналогичным образом ситуация обстоит с каждым последующим радиатором: чем он дальше от источника горячего теплоносителя, тем меньшее расстояние до точки выхода холодной воды. Как результат – условия для всех батарей примерно равны (в плане обмена теплом с системой), все они прогреваются одинаково вне зависимости от своего расположения.

Для разводки используются трубы диаметром 25 мм, в то время как подключение батарей к сети выполняется с помощью труб 20 мм.

Радиатор посередине работать не будет

Минус у схемы Тихельмана всего один – радиаторы нельзя размещать ровно посередине системы (они в этом месте попросту не будут греть). Это объясняется гидравлическим эффектом, который возникает в середине – здесь отток холодной и подача горячей жидкости образуют равное давление. В реальности же подобное почти не встречается, проблему решают незначительным перемещением батареи вправо или влево. Хотя есть и более простой вариант – создать небольшой виток на одном из контуров, чтобы увеличить его длину и сместить тем самым отопительную батарею с середины.

Тупиковая и попутная схемы отопления дома

Вариант №2. Подключение посредством двух двойных коллекторов

Данная схема отличается от предыдущей тем, что батарея, являющаяся первой к котлу отопления на подаче, одновременно первая и на пути «обратки». Эта первая батарея работает максимально эффективно, в то время как остальные узлы теряют эффективность по мере своего отдаление в системе.

Подключение через два двойных коллектора

Использование двух коллекторов дает возможность минимизации данного эффекта, т. к. создаются два контура. Благодаря этому число радиаторов в одном контуре уменьшается, а тепловая энергия распределяется более-менее равномерно.

Два контура

В этой схема каждый последующий радиатор греется хуже, о чем мы уже упоминали выше, но частично данный эффект можно устранить посредством балансировочных клапанов. Если на подаче к первому радиатору этот клапан немного прикрутить, то к остальным узлам, более удаленным, обеспечится лучший приток теплоносителя. Отметим также, что регулировать клапаны необходимо в любом случае, поскольку в действительности длина контуров, которые создаются коллекторами, всегда несколько различается. Следовательно, в батареях будет неодинаковое количество тепла, а потому они нуждаются в балансировке с целью уравновесить эффективность их работы.

Какую схему выбрать?

Из всего, что мы рассказали выше, можно сделать вывод: самой простой, гибкой и эффективной является именно схема Тихельмана. Использование двух двойных коллекторов может стать некой альтернативой – эффективность распределения жидкости у такой схемы достаточно высокая, однако имеют место некоторые сложности при монтаже; кроме того, в дальнейшем потребуется дополнительная регулировка.

Схема петли Тихельмана

Разновидности пластиковых труб канализации и их размеры

Пластиковые канализационные трубы изготавливают из следующих материалов:

  • полиэтилена высокого и низкого давления;
  • поливинилхлорида;
  • полипропилена.

От области применения зависит материал для водостока.

Для внутренней сети больше подходят полипропиленовые элементы. Они способны выдержать температуру до +70°С. В некоторых случаях краткосрочно переносят до +95°С. Трубы из этого материала подходят для систем, в которые поступает отработанная вода от разной бытовой техники.

Дешевые ПВХ изделия используют при монтаже наружного канала, в котором двигаются смешанные сточные воды. У них температура ниже, чем во внутренней сети. Их рабочий показатель составляет +40…+60°С. Детали подразделяют на гофрированные и гладкие. Гофрированные части применяют не только для монтажа сифонов. Повышенной прочностью отличаются трубы с ребристой внешней стенкой, но гладкой поверхностью внутри.

Разновидности пластиковых труб канализации.

Такие детали хорошо переносят сжатие и подходят для системы, которая проходит глубоко под землей. Диаметр изделий может быть 110-1200 мм. Большой размер рассчитан на повышенные нагрузки. Эти элементы используют при обслуживании многоквартирных зданий, социальных строений и коттеджей.

Размер 200 мм применяют для монтажа канализации в гостиницах, саунах и больницах. При увеличении диаметра до 300 мм трубопровод монтируют для промышленных объектов.

При индивидуальных строительных работах используют элементы с небольшим размером окружности. Если стояк монтируют из труб 150 мм, то он уже не будет полностью функционировать при наличии нескольких санузлов в квартире.

Изделия квадратной формы используют для установки сети, которая предназначена для орошения приусадебного участка.

Чтобы организовать стоки для отдельного сантехнического оборудования, используют трубы 75 миллиметров. Для установки унитазов потребуется трубопровод шире.

Многоуровневый пол

Для зонирования пространства мастера монтируют полы на разном уровне. Они советуют устанавливать подиум для разграничения кухни и столовой. Этот вариант считается одним из самых практичных, поскольку, кроме прочего, у хозяев дополнительное свободное место, где можно что-нибудь прятать.
Для этого удобно использовать коробки или ящики. Хорошо будут выглядеть плетеные корзиночки. Но такое пространство может оставаться свободным.


Однако такую конструкцию не стоит делать, если в семье есть маленькие дети, так как подиум может стать для него препятствием. Кроме того, можно использовать различные покрытия для пола.
Они будут зонировать пространство между гостиной с кухней и защитят подиум от повреждений. К пример, в кухонной зоне укладывают плитку, в столовой — ламинатное покрытие. Главное подобрать цвета и фактуры, правильно сочетать отделку.

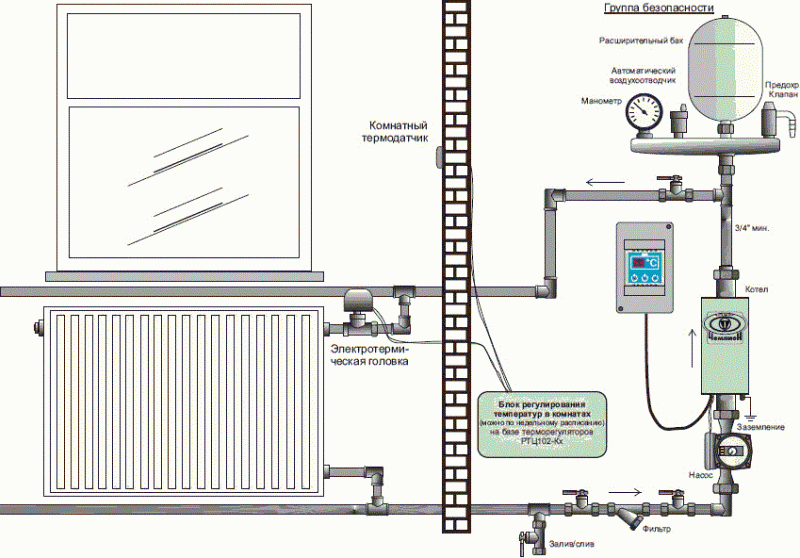

Схема и система отопления с электрокотлом

Поскольку речь идет о замкнутом круге, по трубам циркулирует постоянный объем воды. При подключении электродных и индукционных электрических котлов необходим монтаж наружной обвязки. Установка электрокотла разрешена на стену из негорючего материала.
Особого упоминания при исследовании, какую схему отопления выбрать для частного дома, заслуживают теплые полы. Как показывает практика, рекомендуется производить подключение газовых котлов с электроникой через стабилизаторы напряжения.
При выборе подобной системы следует иметь в виду, что в самой дальней комнате батарея будет практически холодной. Если их будет слишком много, то последние по ходу движения теплоносителя практически не будут излучать тепло.
По сути, чтобы превратить открытый контур в герметичный достаточно установить мембранный расширительный бак вместо обычного.
Отсутствие кранов и фитингов делает такую систему также самой практичной по причине минимизации риска возникновения протечек или прорывов воды. Если все-таки ее приходится делать самостоятельно, то нужны уже собранные распределительные узлы.
Мощность такого оборудования составляет ,2 кВт в час. Именно поэтому котлы на угле и дровах пользуются такой высокой популярностью.
В итоге для строительства системы нам потребуется один котел, несколько радиаторов обычно их количество равно числу окон и арматура для трубопровода с сопутствующими фитингами. Обвязка отопительного котла — процесс подключения нужного оборудования.
ОТОПЛЕНИЕ дома за 1 ДЕНЬ Твердотопливный КОТЕЛ

Однотрубные системы

Такая отопительная система считается наиболее эффективной по объему затрачиваемых на нее материалов при монтаже. Поэтому такая схема подключения радиаторов отопления распространена больше всего в многоэтажных домах, хотя и в частных домах она также встречается. Данная схема подключения радиаторов подразумевает врезку их в магистрали последовательно, при этом теплоноситель вначале проходит через один отопительный прибор, после чего попадает во второй и так далее. Последний радиатор подключается к отопительному котлу или стояку (если это многоэтажное здание).

К минусу такого метода разводки можно отнести невозможность регулирования теплоотдачи радиаторов. Вмонтированный регулятор на одном из радиаторов даст возможность регулирования сразу всей системы. Стоит выделить такой минус, как отличие температур теплоносителя на разных радиаторах. Лучше всего прогреваются те радиаторы, которые находятся ближе к котлу, а те, что расположены дальше, становятся все холоднее по мере удаления. Это является результатом подключения батарей отопления последовательно.

Как паять медью

Почему поросята плохо едят: основные причины, что делать в этой ситуации

Подготовительные работы

Перед тем, как приступить к процессу установки батарей, важно подготовить необходимые инструменты и подключаемое оборудование. В зависимости от системы разводки отопления в помещении подбираются детали совместимые с ней. Поверхность, на которую будут монтироваться чугунные радиаторы, должна быть очищена и подготовлена к установке

Если стены имеют неровности либо не перпендикулярны почве следует их выровнять согласно уровню. Вода из отопительной системы должна быть слита до проведения работ с батареями

Поверхность, на которую будут монтироваться чугунные радиаторы, должна быть очищена и подготовлена к установке. Если стены имеют неровности либо не перпендикулярны почве следует их выровнять согласно уровню. Вода из отопительной системы должна быть слита до проведения работ с батареями.

Сборка конструкции

В первую очередь определяется количество секций, которые необходимы для отопления того или иного помещения. Секции рассчитываются индивидуально в зависимости от площади комнаты и размеров окон. Для группировки секций понадобятся несколько радиаторных ключей. Части радиатора надежно крепятся в станке либо любом другом устройстве, препятствующем провороту секций во время поворота ниппеля.

Особенность! Ниппели нужно смазать олифой и на них следует одеть прокладки.

Ключи вращают в противоположном направлении от хода резьбы при этом ниппеля ввинчивают на 1-2 оборота. После того, как радиатор был собран, его проверяют на герметичность, а также производят гидравлические испытания. Обычно для проверки используют гидравлический стенд и манометр. Радиатор не должен терять давление. В случае, когда это все же происходит, следует подтянуть ниппеля и проверить секции на наличие брака.

Правила окрашивания

Для наилучшего сохранения батарей следует проводить покраску в два этапа

После окрашивания важно высушить радиаторы полностью

Правильная сушка предотвратит растрескивание краски и изменение ее цвета в процессе эксплуатации системы отопления.

К краскам, которые используются при окрашивании радиаторов, выдвигается ряд требований:

  • Устойчивость к нагреванию до 80 градусов.
  • Безвредность в процессе работы отопительной системы.
  • Краска не должна быть мягкой.

Самыми популярными составами для покраски батарей являются алкидные и акриловые краски. Алкидные эмали отличаются экологичностью и небольшой стоимостью. Акриловые составы наиболее долговечны и не покрываются пятнами.

Как определить место установки?

Радиаторы устанавливаются вертикально на расстоянии 3-5 см от стены. Дистанция от чугунной батареи до пола должно быть не менее 6 см, а от низа подоконника до радиатора 5-10 см для наилучшей вентиляции и нагрева воздуха. Трубы отопительной системы могут находиться под небольшим уклоном в направлении движения жидкости для предотвращения завоздушивания системы.

Фото 1. Схемы правильной и неправильной установки радиатора: слишком маленькое расстояние от батареи до подоконника уменьшает теплоотдачу.

Также важно избегать перекосов чугунных радиаторов для обеспечения наилучшей циркуляции теплоносителя в батарее. Центр отопительных приборов должен совпадать с серединной оконного проема с точностью до 2 сантиметров

Назначение и выбор байпаса

Монтируя биметаллический радиатор в однотрубной системе, обязательно нужно применить байпас. Так называют перемычку между подающей и обратной трубой. Она дает возможность лишнему теплоносителю обходить батарею. Данная схема позволяет избежать запирания стока и следующих за этим неприятностей с управляющей кампанией. Чаще всего байпас делают смещенным: наиболее оптимальное место его расположение — между радиатором и стояком. Если в перемычку врезать кран, это даст возможность проводить регулировку температуры радиатора. Однако в таком случае появляется вероятность перекрывания стояка.

Более эффективное решение – применить нерегулируемый байпас, оснастив регулирующей арматурой непосредственно радиатор. В основном это делают в тех случаях, когда в помещении очень жарко. Если такой проблемы нет, то лучше не снижать эффективность радиаторов, что неминуемо происходит при установке регуляторов.

Автоматическая арматура рассчитана на давление 10 атм. Поэтому при снижении опрессовочного давления ниже 15 атмосфер, эксплуатация не встречается ни с какими трудностями. Превышение этой границы, скорее всего, приведет к выходу приборов из строя. Если без термостата никак нельзя обойтись, а испытательное давление очень высокое, перед запуском контура прибор лучше демонтировать, заменив сгоном. По завершении опрессовочных мероприятий приспособление монтируется обратно, что дает возможность заодно почистить вентиль.

Варианты разводки трубопровода в системе

От схемы расположения отопительных приборов и соединяющих труб зависит эффективность, экономичность и эстетичность системы теплоснабжения. Выбор разводки определяется исходя из конструктивных особенностей и площади дома.

Специфика однотрубной и двухтрубной схем

Нагретая вода поступает к радиаторам и обратно в котел разными способами. В одноконтурной системе теплоноситель подается через одну магистраль большого диаметра. Трубопровод проходит через все радиаторы.

Преимущества однотрубной системы с самоциркуляцией:

  • минимальный расход материалов;
  • простота монтажа;
  • ограниченное количество труб внутри жилого помещения.

Основной недостаток схемы с одной трубой, выполняющей обязанности подачи и обратки, заключается в неравномерном прогреве радиаторов отопления. Интенсивность нагрева и теплоотдача батарей падает по мере их отдаленности от котла.

При длинной цепочке разводки и большом количестве радиаторов последняя батарея может оказаться совершенно неэффективной. «Горячие» приборы отопления рекомендуется устанавливаться в комнатах северной стороны, детских и спальнях

Двухтрубная схема отопления уверенно отвоевывает позиции. Радиаторы соединяют обратный и подающий трубопровод. Между батареями и источником тепла образуются локальные кольца.

  • все отопительные приборы равномерно разогреваются;
  • возможность регулировки нагрева каждого радиатора отдельно;
  • надежность эксплуатации схемы.

Двухконтурная система требует больших вложений и трудозатрат. Выполнить монтаж двух веток коммуникаций по строительным конструкциям будет сложнее.

Двухтрубная система легко балансируется, обеспечивая подачу теплоносителя одинаковой температуры во все приборы отопления. Комнаты помещения прогреваются равномерно

Верхняя и нижняя подача теплоносителя

Зависимо от места размещения магистрали, подающей горячий теплоноситель, различают верхнюю и нижнюю подводку.

В открытых системах отопления с верхней разводкой нет необходимости в использовании устройств для отвода воздуха. Излишки его сбрасываются через сообщающуюся с атмосферой поверхность расширительного бачка

При верхней разводке теплая вода поднимается по главному стояку и через разводящие трубопроводы передается в радиаторы. Устройство такой системы отопления целесообразно в одно- и двухэтажных коттеджах и частных домах.

Достаточно практична система теплоснабжения с нижней разводкой. Подающая труба размещается внизу, рядом с обраткой. Движение теплоносителя в направлении снизу вверх. Вода, пройдя через радиаторы, по обратному трубопроводу направляется в нагревательный котел. Батареи оборудуются кранами Маевского для удаления воздуха из магистрали.

В системах отопления с нижней разводкой возникает необходимость в использовании устройств для отвода воздуха, простейшим из которых является кран Маевского

Вертикальные и горизонтальные стояки

По типу положения магистральных стояков различают вертикальные и горизонтальные способы разводки трубопровода. В первом варианте радиаторы всех этажей подключаются к вертикально расположенным стоякам.

Вертикальную разводку используют при обустройстве домов в два, три и более этажа с чердачным помещением, в пределах которого можно проложить и утеплить трубопровод

Особенности «вертикальных» систем:

  • отсутствие воздушных пробок;
  • подходит для теплоснабжения высотных построек;
  • поэтажное подключение к стояку;
  • сложности установки квартирных теплосчетчиков в многоэтажных домах.

Горизонтальная разводка предусматривает подключение радиаторов одного этажа к единому стояку. Преимущество схемы – для устройства используется меньше труб, стоимость установки ниже.

Горизонтальные стояки, как правило, применяются в одно- и двухэтажных помещениях. Обустройство системы актуально в панельно-каркасных домах и жилых зданиях без простенков

Заключение

Мы надеемся, что наши пошаговые инструкции и идеи помогут вам сшить своими руками как простую прихватку, так и сложный аксессуар, который станет достойным украшением любого дома. Теперь вы знаете, какая ткань и наполнитель подходят, а какие материи использовать категорически нельзя.
