Гибкая подводка для воды 1, 3/4, 3/8 и 1/2 дюйма: характеристики

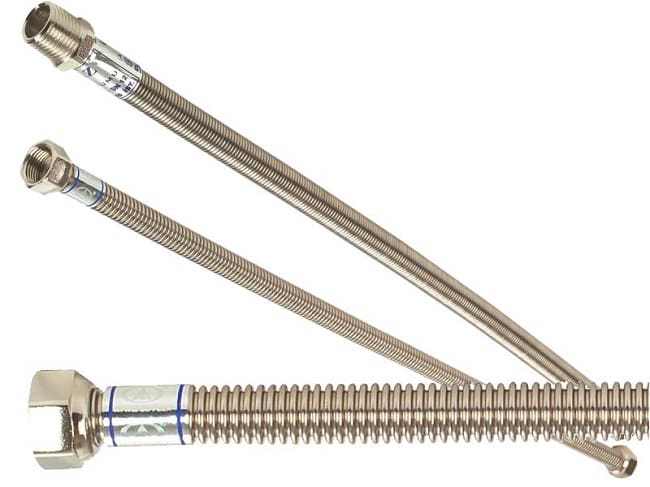

Сильфонная

Более надежными и долговечными являются сильфонные шланги. Их делают в виде чередующихся колец разного диаметра из нержавеющей стали. При производстве заготовку выборочно обжимают, после чего она получает форму гофры, обеспечивающую высокую гибкость. Стоимость такого шланга значительно выше.

Подводка выпускается двух типов:

• с фиксированной длиной;
• складная.

Первая не растягивается и имеет определенный размер: 20, 30, 40, 50, 60, 70 и 80 см. Для второй указывается диапазон минимальных и максимальных значений: 140–250, 200–355 мм и др. Сильно увлекаться растягиванием не рекомендуется, поскольку это влияет на срок эксплуатации изделия.

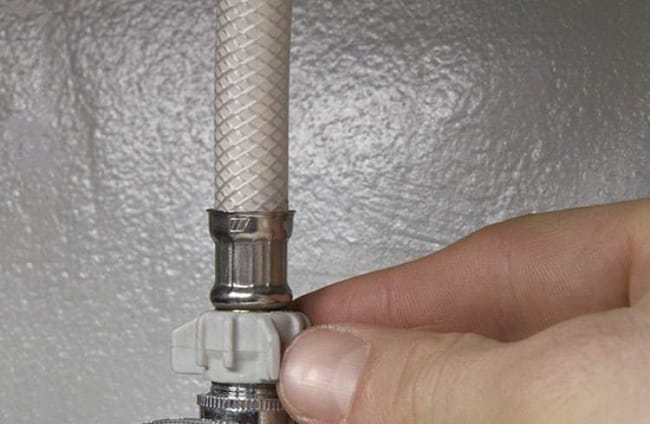

Гибкий подводной шланг

Соединительная деталь представляет собой резиновый шланг в оплетке из металла. Большинство смесителей идут в комплекте со стыковочной гибкой деталью. Но ее длина не всегда достаточная. Поэтому необходимо установить соединение нужной длины.

Внутренний шланг – это каучук высокого качества или нетоксичная резина.

Оплетка – это алюминиевое покрытие, из нержавейки или плетение нейлоновой нити.

Использование гибкого соединения обусловлено множеством положительных моментов:

• гибкость детали позволяет укорачивать соединение, спрятать его с глаз;
• деталь недорогая и в продаже большой ассортимент по длине, по материалу оплетки. Подбирается на любой вариант присоединения смесителя.
• Монтаж не требует специальных инструментов и особых навыков в работе с сантехникой. Установка легкая и не занимает много времени.

Проблемы с гибким соединением возникают в том случае, если его оплетка окажется некачественной, уплотнитель потерял форму или сделан крутой изгиб детали и нити металла прорезают внутренний резиновый шланг.

Оплетка

Оплетка из алюминия – прослужит 3 года, недорогое плетение, рассчитано на давление до 5 атмосфер, на температуру не больше 80о, противопоказана повышенная влажность.

Оплетка из нержавейки – рассчитана на давление до 10 атмосфер, температура до 95о, срок службы 10 лет, самый востребованный вариант соединения.

Оплетка с нейлоновой нитью – служит 15 лет, переносит экстремальное давление до 20 атмосфер, температуру до 110о, редко приобретается для установки в домах.

Кран из полипропилена

Полипропиленовые трубы стали вытеснять металлические в сфере отопления и водопровода. Они также не обходятся без запорных механизмов. Есть два способа монтажа крана на такие изделия:

Резьбовой. Включает в себя и следующий метод, но дает возможность использования любого шарового или вентильного крана.

Резьбовой кран полипропилен

Метод пайки. Для этого случая разработаны специальные краны-фитинги. При их использовании образуются неразъемные соединения.

Методом пайки

Для осуществления первого метода понадобятся такие инструменты:

• паяльник;
• труборез.

Из фитингов можно использовать такие варианты: МРВ, МРН, пластиковое горло с накидной гайкой, американка с пластиковым патрубком. Каждый из них будет полезен в определенных ситуациях. Работа будет проводиться таким образом:

• Торец трубы должен быть ровным.
• На паяльник устанавливается насадка требуемого диаметра.
• Паяльник разогревается до нужной температуры.
• С одной стороны к насадке подносится труба, с другой — фитинг.
• Элементы прогреваются в течение требуемого времени до размягчения части стенки.
• Они стыкуются вместе и плотно прижимаются. Проворачивать после соединения нельзя.
• После остывания наружная резьба крана или фитинга пакуется, как было описано для металлических труб и запорный механизм накручивается на место.

Второй способ осуществляется точно таким же способом, но кран напаивается непосредственно на трубу.

Подключение шланга с фирменной фурнитурой

Вариантов соединения крана и шланга без фурнитуры описано не так уж и много. Но качественное соединение шланга и крана на кухне ‒ тоже не такое уж сложное дело. Если нужных деталей нет в домашнем хозяйстве, то нужно сходить на ближайший строительный рынок или в отдел сантехники хозяйственного магазина, купить там быстросъёмный штуцер с гайкой на ¾ (это типовой размер шланга) и быстросъёмную муфту с цанговым зажимом для шланга. В просторечии тип этих деталей называется «папа» и «мама». Эти же термины используются и в официальной документации.

ФОТО: YouTube.comНеобходимая фурнитура для подсоединения шланга к смесителю

Штуцер навинчивается на кран по стандартной резьбе. Цанговая муфта крепится на шланге элементарно. Слегка на пол-оборота отпускается гайка, и шланг вставляется в муфту. Затем гайка рукой без инструментов затягивается. Рука лучше чувствует величину прикладываемого усилия.

ФОТО: YouTube.comКрепление фурнитуры на шланге

Подключение шланга выполняется вставлением штуцера в муфту. Для сохранности уплотнительных шайб из резины или из силикона их рекомендуется смазывать вазелином.

ФОТО: YouTube.comЦанговая муфта для шланга «мама» и штуцер для крана «папа»

Виды

Существует всего несколько основных разновидностей шланга для смесителя.

Шланг из резины, заключенный в металлическую оплетку, — распространенный вариант, который присутствует в стандартных наборах для установки смесителя.

Такой вариант подключения воды доступен, прост в установке и использовании. Но долговечным его назвать сложно, хотя все напрямую зависит от материалов и качества исполнения. Верхняя защитная оплетка создается из тонких нитей, которые могут быть стальными, алюминиевыми и оцинкованными. Скрытая часть, сам шланг, может быть резиновым или каучуковым. Такой вариант часто выбирается для домов и квартир.

Для подключения крана со смесителем и к источнику воды гибкие соединительные системы оснащаются латунной накидной гайкой и штуцером. За герметичность отвечают специальные сантехнические прокладки, которые также устанавливаются и на краники.

Сильфонная подводка, для которой используется кольцевая стальная трубка, — это инновационная разработка. Устройство имеет вид гофрированного металлического рукава, для которого используется нержавейка. На концах трубки имеются латунные накидные гайки для удобного подключения к раковине, душу или мойке (с нижней стороны, закрытой от посторонних глаз). Процесс создания такой подводки состоит из сворачивания металлической ленты, сварки шва и гофрирования рукава.

Такая система подключения труб к смесителю является надежным и долговечным способом. Подводка выдерживает диффузию воздуха, температуру до 250 градусов, сжатия, изгибы, перепады температуры и агрессивную среду. На таком шланге не возникает коррозия.

Полиэтиленовые соединительные трубки, оснащенные запрессованными соединителями, являются новинкой, которую только начинают пробовать пользователи.

Никелированная медная система, оборудованная развальцованными наконечниками, — это жесткая разновидность соединения. Ее точно можно назвать самой надежной и долговечной. Кроме меди может использоваться латунь и сталь. Для подключения такого шланга с одной стороны его необходимо соединить с резьбой на трубопроводе, а со второй стороны за счет резьбы нужно прикрепить изделие на смеситель. Для такой системы не страшна высокая температура воды, частая дезинфекция и прочие негативные воздействия.

Во время монтажа могут потребоваться угловые вентили в качестве одного из вариантов установки. Подобное соединение часто выбирается для помещений с высокой проходимостью и жесткими требованиями относительно санитарно-гигиенических условий.

Что собой представляет гибкая подводка для смесителя

Можно с уверенностью заявить, что на сегодняшний день особой популярностью пользуются два типа гибкой подводки для смесителя – сильфонная и резиновый шланг в металлической оплетке.

Сильфонные подводки

Этот тип гибких подводок для смесителя представляет собой металлический гофрированный рукав с завальцованными гильзами, которые приварены к втулкам. Каждый элемент этой гибкой подводки, который соприкасается с водой, выполнен из нержавеющей стали. К сожалению, отечественные производители не выпускают данный тип гибкой подводки для смесителя. Цена данного продукта обычно высокая именно из-за того, что на рынке присутствуют только зарубежные варианты.

Гибкие шланги в оплетке

Такой комплект гибкой подводки для смесителя имеет относительно невысокую стоимость, так как производство резиновых шлангов не отличается повышенной сложностью. Этот фактор и объясняет широкую распространенность подводки для смесителя этого типа. Некоторые производители предлагают гибкие антивибрационные подводки, которые имеют больший диаметр шланга, что позволяет снизить уровень вибрации и шумов при протекании по ним жидкости.

Гибкая подводка этого типа представляет собой шланг, армированный оплеткой из металла или другого материала. Подсоединение к смесителю происходит через обжимную гильзу, находящуюся на одном из концов шланга. С другой стороны у армированной подводки находится накидная гайка с прокладкой, через которую происходит соединение с водопроводом.

Как правило, шланг для такой гибкой подводки изготавливают из резины или каучука. При этом резиновый шланг не должен применяться там, где осуществляется подача питьевой воды, так как резина имеет неприятный запах.

Для изготовления оплетки используются следующие материалы.

• Алюминий. Гибкая подводка, для армирования которой использовался алюминий, подходит для воды, максимальная температура которой будет не больше +80 °С, а рабочее давление не превышает 5 атм. Такая оплетка служит не очень долго – до 5 лет в среднем и подвержена коррозии, особенно если используется в помещениях с высокой влажностью.

• Нержавеющая сталь. Этот тип обмотки для гибкой подводки более долговечен – срок службы составляет 10 лет. Такая оплетка будет более стойкой к температуре и рабочему давлению – +95 °С и 10 атм соответственно.

Нейлон. Такая оплетка обеспечивает гибкой подводке долгий срок службы (15 лет) и выдерживает температуру до +110 °С и давление в 20 атм. При этом и цена такой гибкой подводки для водопровода будет выше, чем у предыдущих вариантов.

• Оцинкованная проволока. Самый дешевый тип оплетки, который к тому же обеспечивает лучшую гибкость подводки. Однако на этом преимущества такой оплетки заканчиваются – этот материал является самым непрочным и имеет минимальный срок эксплуатации.

• Самым распространенным материалом армирования для гибкой подводки является нержавеющая сталь.

Читайте материал по теме:
Гибкая подводка из нержавеющей стали

Виды

Данные водяные шланги бывают следующих видов:

• для подключения смесителя умывальника, душевой кабины и другого оборудования к горячей воде. Чтобы их идентифицировать, в оплетку добавлены красные нити («А» на рис. 2);
• для соединения с трубами холодного водоснабжения. В их оплетке присутствуют нити синего цвета («В»);
• универсальные, допускают подключение к водоснабжению любого типа. Оплетка таких труб имеет красную и синюю маркировку («С»).

Рис. 2. Шланги для холодной и горячей воды, а также универсальные

Помимо этого подводка различается по материалу оплетки, что отражается на определенных характеристиках, а именно:

• Алюминиевое армирование. В настоящее время практически не используются. Единственное достоинство – низкая цена, что не оправдывается из-за непродолжительного срока эксплуатации (3 года). Помимо этого такая защита не выдерживает давление более 5 атм. Но самый главный недостаток таких изделий — неустойчивость к коррозии. Во влажном помещении происходит скоротечное разрушение оплетки, после чего резиновый шланг быстро приходит в негодность. Поэтому такие трубы допускается использовать при подключении кухонного оборудования, например, смесителя с выдвижной лейкой (с гибким шлангом), но для ванной комнаты или душевой они не годятся.

• Оплетка из нержавейки (самый распространенный вид). Такой вариант исполнения существенно продлевает срок службы (качественное изделие может эксплуатироваться не менее 10 лет). Эти трубы могут выдерживать давление в 10 атм и у них нет ограничения по типу помещений, то есть, допускается установка даже в парилке.

• Нейлоновая оплетка, она существенно повышает эксплуатационные характеристики. Такие изделия можно использовать в течение 15 лет, при этом они рассчитаны на давление до 20 атм, и температуру технической среды 110°С. Правда стоимость этих труб выше, чем у двух предыдущих видов. В бытовых условиях нет необходимости в таких высоких характеристиках, поэтому использовать подводку с нейлоновой оплеткой нецелесообразно.

Подводка в нейлоновой оплетке

Встречаются трубы, где шланги изготавливаются не из резины, а каучука, такие изделия более надежны, но и значительно дороже.

В качестве дополнительной защиты оплетку может покрывать силиконовый слой, как утверждают производители, это позволяет продлить срок службы до 20 лет.

Сильфонная подводка.

Несмотря на то, что физически она тоже гибкая, принято выделять такой тип подводки в качестве отдельного вида, ввиду существенных конструктивных различий. Особенность сильфонной подводки заключается в том, что оболочка представляет собой металлическую гофру, прочную, но в тоже время гибкую, помимо этого внутри отсутствует резиновый шланг.

Сильфонная подводка

Стоит также отметить, штуцер вместе с оконечным фиксатором соединены с гофрированным рукавом сваркой, это существенно повышает надежность конструкции.  Срок эксплуатации изделий такого типа не менее 25 лет, при этом, они могут использоваться для работы с технологической средой, нагретой до 250°С.  Как правило, гофру изготавливают из нержавеющей стали, но встречается сантехника ВИП категории, где для этой цели используется латунь и медь.

Это новый вид подводки, и на данный момент появления на рынке неоригинальной продукции замечено не было. Что касается цены, то она значительно выше обычных соединительных шлангов.

Основные виды подводок для подключения сантехнического оборудования

После того как выполнена разводка труб, к водопроводной системе следует подключить сантехническую арматуру. К этой категории устройств относятся смесители и краны, с помощью которых осуществляют подачу и перекрытие воды.

Гибкая подводка – это резиновый шланг в металлической оплетке, оборудованный с обеих сторон коннекторами

Гибкая подводка – это резиновый шланг в металлической оплетке, оборудованный с обеих сторон коннекторами

Эти компоненты обеспечивают нормальное функционирование:

• душевых кабинок;
• писсуаров и унитазов;
• биде;
• посудомоечных и стиральных машин;
• водонагревателей и другого оборудования.

Все эти устройства невозможно подключить напрямую к системе центрального водоснабжения, поэтому используется промежуточный соединительный элемент в виде гибкой или жесткой подводки для унитаза и прочих сантехнических приборов. Каждый из вариантов имеет собственную специфику, а также обладает определенными преимуществами и недостатками.

Правильный выбор смесителя — залог продолжительного и удобного пользования изделием

При приобретении смесителя следует обратить внимание на:

• материал, из которого он изготовлен;
• уплотнительные детали;
• тип излива.

Качественные смесители производятся из бронзы или латуни. Их главное отличие — это желтая шейка излива устройства. Если шейка серого цвета, то смеситель сделан из силумина. Этот материал быстро изнашивается вследствие коррозии.

Уплотнительные элементы должны быть резиновыми. В комплекте к смесителю обязательно должно быть разрезное распорное кольцо излива. Некоторые недобросовестные продавцы утверждают, что его можно не устанавливать. Но это не так. Отсутствие распорного кольца станет причиной расшатывания смесителя и появления течи.

Что касается типа излива, то для раковин лучше приобретать смеситель с поворотным изливом. Это поясняется тем, что моделями, у которых излив не поворачивается, неудобно пользоваться. Зачастую струя воды попадает на край раковины или стекает по ее краю. Да и нельзя будет нормально умываться, когда вода льется в одну точку.

Сколько нужно заниматься спортом, чтобы компенсировать малоподвижный образ жизни

Как делать каркас

Каркас лучше сварить из профилированной трубы. Для стоек рекомендуют сечение 80*40 мм с толщиной стенки от 3 мм, для обвязки можно меньшего размера. Еще вариант — стальной уголок с шириной полочки не менее 50 мм и толщиной металла от 3 мм.

Если сварка не входит в число ваших навыков, можно использовать оцинкованный П-образный профиль для монтажа профнастила. Ширина полочки не менее чем 50*50 мм. Этот материал нарезают на куски нужно длины и собирают при помощи болтов.

Каркас гаража, собранный из оцинкованных профилей для монтажа профлиста

Иногда делают каркас под гараж из профнастила из бруса. Не лучший вариант в плане пожаробезопасности, но в некоторых регионах именно брус — самый дешевый из вариантов. Сечение бруса для стоек и обвязки — не менее 80*80 мм.

Определившись с материалом для каркаса, надо решить, каким способом будете крепить нижнюю обвязку к фундаменту. Есть две возможности. Об одной уже говорили — замуровать в фундамент шпильки, а вторая — крепить обвязку к фундаменту при помощи анкеров. В этом случае обвязку варят, раскладывая металл по фундаменту и проверяя углы и диагонали. Затем, готовый каркас, крепят анкерными болтами

Каркас для гаража из профнастила обычно делают из профилированной трубы или стального уголка

При монтаже каркаса стойки ставят так, чтобы стык листов приходился на их. Так как монтируется профлист с перехлестом в одну волну, то при расчетах нужна будет полезная ширина (есть такой параметр в технических характеристиках. Именно это и будет шаг установки стоек.

К стойкам крепится три пояса обвязки — в самом низу и вверху, и посредине. Для увеличения жесткости конструкции, можно поставить уголки (на фото вверху) или укосы — детали, идущие наискосок от одной стойки до другой. Под ворота стойки делают усиленными — сваривают две трубы или уголка. Двойной делают и верхнюю балку — пролет без опоры получатся солидный, чтобы балка не провисала, добавляют вторую трубу.

В местах крепления гаражных ворот стойки делают усиленными

При небольших размерах гаража и большом сечении трубы можно обойтись только двумя обвязками — верхней и нижней. Но только в тех регионах, где ветра несильные или гараж защищен стеной дома, забором, другими сооружениями.

Виды подводки: характеристики и специфика применения

Эластичные шланги для смесителей делят на две категории: подводка в армированной оплетке и сильфонные трубки. Разберемся с особенностями каждого типа изделий подробнее.

Гибкие шланги в армированной оплетке

Первый тип подводки – это мягкий шланг с высокими эластичными свойствами, армированный специальной оплеткой.

Концы трубки оснащены фитингами, с помощью которых конструкция крепится к смесителю: с одной стороны расположен штуцер, с другой – накидная гайка с определенным диаметром внешней резьбы. Армированные устройства отличаются доступной ценой, поэтому наиболее востребованы у покупателей.

Несмотря на простую технологию производства, структура шлангов довольно сложная. Основание состоит из резины, каучука или усиленного в поперечном направлении сшитого полиэтилена (PEX).

Специалисты утверждают, что в системах, в которых осуществляется подача питьевой воды, применение резиновых подводок нежелательно. По всей длине изделие оплетается проволочной нитью. Для изготовления оплетки используют различные материалы.

Нержавеющая сталь. Самый распространенный вид обмотки для армированного шланга.  Для нее характерны оптимальные рабочие параметры среднего уровня: приспособление отлично функционирует в пределах 10 атм. давления и +95°С проходящей через него жидкости. Устройства из нержавейки стабильно работают до 10 лет.

Оцинкованная проволока – бюджетный вариант как в плане цены, так и технических характеристик. Подводки из этого материала имеют хорошую гибкость, но они недостаточно прочные и быстро выходят из строя

Нейлон. Материал обладает улучшенными эксплуатационными характеристиками. Подводки с нейлоновой оплеткой максимально функциональны: они способны выдерживать до +110°С и до 20 атм. давления. Срок их службы значительно превосходит аналоги и обычно составляет не менее 15 лет.

Оплетка из алюминия подойдет только для тех систем, где температура воды не превышает +80°С, а рабочее давление – не больше 5 атм. Такой материал подвержен коррозии, поэтому его лучше использовать в помещениях с невысокой влажностью. Гибкие шланги, армированные алюминиевой оплеткой, не требуют замены около 5 лет.

Сильфонные трубки для воды

Второй тип подводки представлен сильфонными шлангами. Долговечность и надежность этих моделей намного выше армированных изделий. Устройства выделяются необычной конструкцией, придающей им отличную гибкость.

Она состоит из нержавеющей стали, собранной в чередующиеся кольца разного диаметра. На первоначальных этапах производства заготовку для шланга выборочно обжимают, получая в итоге подвижную форму гофры.

Сильфонная подводка для подачи воды может быть складной или иметь фиксированную длину. Первый вариант растягивается в границах установленного производителем диапазона: от 200 до 355 мм, от 140 до 250 мм и т. д.

В обращении со складными шлангами нужно соблюдать осторожность, так как чрезмерные растягивания сокращают период эксплуатации. Подводка с фиксированной длиной не подлежит растягиванию

Ее выпускают в конкретно обозначенном размере: от 20 до 80 см (с шагом в 10 см).

Приспособления проявляют высокую устойчивость к низким и высоким температурным параметрам. Они отлично работают в диапазоне от -50 до +250 градусов. Сроки службы сильфонных трубок достигают 25 лет

Сильфонные шланги объединены общим недостатком – шум при подаче воды сразу к нескольким потребителям. Проблема актуальна, когда, к примеру, вода подается к бойлеру, унитазу и смесителю одновременно.

Чтобы исключить ее, специалисты рекомендуют выбирать подводку с изоляционным покрытием из пластика. Кроме того, существуют специальные антивибрационные модификации, поглощающие звук.

Как снять старый

Перед началом работ отключаем подачу воды к крану, сливаем остатки, которые есть в трубах. Теперь можно начинать замену смесителя на кухне. Чтобы снять старый кран с мойки надо открутить гайку, которая накручена на его корпус снизу мойки. Если мойка установлена в кухонном шкафчике, работать очень неудобно. Лучше мойку снять. Для этого придется:

• Открутить сифон. Конструкций сифонов много, но у каждой есть гайка, которую и надо открутить. Ее тяжело спутать — на ней имеются выступы, для лучшего захвата. Откручиваете гайку, снимаете нижнюю часть сифона.
• Открутить шланги горячей и холодной воды, которые идут к смесителю. Снимают обычно накидные гайки. Для этого понадобится ключ на 22 или 24.
• Подрезать герметик по периметру мойки, если он есть.
• Открутить болты, фиксирующие мойку к столешнице. Болты увидите, если «нырнете» в стол. Один из вариантов сифона и гайка, которую надо крутить

Теперь можно мойку поднимать и переворачивать. Тут вы увидите гайку, которую надо открутить. Для этой работы понадобится два разводных ключа. Одним держат корпус с «лицевой» стороны мойки, вторым откручивают гайку.

Иногда снять старый кран на кухне очень непросто: он «прикипает». Для этого случая подойдет керосин или универсальная смазка в баллончиках WD-40. Оба вещества имеют малую плотность и способны просачиваться в микроскопические щели. Состав или керосин наносят на соединение, которое надо разобрать, ждут минут 10-15, пробуют открутить.

Если все ухищрения не помогли, есть простой метод, который подходит, если старый смеситель не собираетесь больше нигде эксплуатировать: можно болгаркой разрезать корпус вместе с гайкой. Способ жесткий, но помучившись часок в попытках снять гайку, прибегают к нему.

Если кран установлен на столешницу, придется работать «изнутри» — заползать в шкаф с фонариком, и так откручивать гайку.
