Устройство и чертежи покрасочной камеры, как смонтировать своими руками

Требования

От того, какие созданы условия в покрасочной камере, зависит качество выполненных работ и безопасность работников. Требования по обустройству гаражного помещения к вытяжке, как основной части помещения, предъявляются следующие:

• поддержка температурного режима. Производители краски указывают оптимальную температуру – 22-24 °С, поэтому в систему встраивают нагревающий элемент, если на улице воздух более холодный;
• равномерное и направленное движение воздуха. В идеале вентиляция работает вертикально, сверху вниз;
• поддержка уровня влажности от 50 до 70 %, чтобы предотвратить чрезмерно быстрое высыхание краски;
• воздухообмен. В зависимости от типа выполняемых работ, воздух в помещении должен полностью меняться за определенное время.

Если гараж просторный, хорошо освещен по всему периметру, в нем нет никакого оборудования и стеллажей, он утеплен снаружи и изнутри, то организовать вентиляцию, отвечающую всем требованиям, не сложно.

Малярка своими руками

Окрасочно-сушильная камера, как правило, представляет собой металлический, реже гипсокартонный бокс, обустроенный внутри уже существующего помещения. Для переделки под малярный цех рационально использовать гараж. Если он имеет небольшие размеры, то постройка задействуется вся — обшиваются ее внутренние стены, а узлы вентиляционного оборудования выносятся за пределы гаража. Если размеры позволяют, то бокс создается в отдельной части помещения.

ПОСМОТРЕТЬ ВИДЕОИНСТРУКЦИЮ

Помещение под малярку должно иметь достаточное количество свободного пространства для работы — минимальный размер боксов для покраски легковых автомобилей — 4*6 м. Мини покрасочная камера, предназначенная для работы с небольшими поверхностями — металлическими дверьми, элементами кузова авто, имеет габариты в пределах 3*3 м.

Строить малярную камеру надо с фундамента

Обустройство мастерской своими руками начинается с монтажа несущих перекрытий — стен, потолка, пола и установки въездных ворот.

К перекрытиям предъявляется общее требование по герметичности — недопустимо попадание в бокс воздуха из окружающей среды, поскольку содержащаяся в нем пыль препятствует проведению покрасочных работ — механические загрязнения, попавшие на кузов авто, перечеркивают все приложенные усилия маляра.

Технология монтажа стен бокса выбирается исходя из размеров помещения:

• При переделке маленького по площади гаража, внутренняя поверхность его стен обшивается листовым металлом с предварительной теплоизоляцией минеральной либо базальтовой ватой (толщина 50 мм);
• При создании «помещения в помещении», когда обустраивается мини покрасочная камера своими руками, из металлического профиля сваривается несущий каркас требуемых размеров, который обшивается сэндвич панелями из двух листов металла и расположенного между ними утеплителя.

Половое перекрытие малярного бокса выступает элементом вентиляции помещения — в нем расположены воздуховоды и напольные фильтры. Для их размещения требуется обустройство «второго» пола, поверх уже существующего перекрытия. Выполняется это двумя способами:

• Мини малярка своими руками обустраивается с применением решетчатой платформы, поднятой над половым перекрытием на высоту 30 см. Платформа сваривается из арматурных прутьев диаметром 14-16 мм, шаг решетки — 6 см. Для въезда автомобиля на платформу используется трап.
• Переделка гаража в покрасочный цех выполняется с формированием углубленных траншей для укладки воздуховодов по периметру уже существующего пола. Глубина траншей — 28-30 см. После размещения фильтров и вентиляционных каналов траншеи перекрываются арматурной решеткой. Внутренние стенки углублений заливаются бетоном.

Окрасочно-сушильная камера своими руками создается с применением въездных ворот двухстворчатого либо трехстворчатого типа. Использовать двухстворчатые конструкции рационально при наличии отдельной двери для входа персонала, если она отсутствует выбирайте ворота на 3 створки, одна из которых будет использоваться как сервисная дверь.

ПОСМОТРЕТЬ ВИДЕОИНСТРУКЦИЮ

При монтаже потолка бокса в центральной части камеры формируется отверстие под установку потолочного воздуховода. Тут можно приобрести уже готовый пленум, либо сварить его самостоятельно из оцинкованной листовой стали (конструкция утепляется минеральной ватой по боковым и верхнему контуру). Снизу вентиляционный короб перекрыт металлической решеткой, которая удерживает в воздуховоде потолочный фильтр тонкой очистки.

Расчет

Наиболее важная часть создания вентиляции – проведение расчетов. Грамотно составленная схема не оставит мертвых зон и обеспечит достаточный приток свежего воздуха

Важно рассчитать два параметра: площадь отверстий и воздухообмен – объем воздуха, нагнетаемого в помещение в час

Воздухообмен считают по формуле:

Р = Ширина*Длина*Высота* (температура внутри – температура снаружи)*0,36, где габариты – это размер покрасочной камеры, а 0,36 – поправочный коэффициент.

При расчете разницы температуры делают поправку на сезонность. Считается, что внутри должна поддерживаться температура +22 °С. А снаружи определяют максимум и минимум и считают 2 разницы. Потом берется среднее.

Пример! Есть бокс 4Х6Х2,8 метра, температура снаружи +10 °С. Тогда воздухообмен: Р=4*6*2,8*(22-10)*0,36 = 290,304 метров кубических в час. Значит, за час в помещении объемом 67 метров кубических воздух должен полностью смениться примерно 4 раза. На время сушки этот параметр увеличивается.

Габариты вентканала считают из соотношения: на 1 квадратный метр должно приходиться 1,5 сантиметра отверстия. Если площадь потолка 6х4 метра – 24 метра квадратных, то площадь вентиляции – 0,36 метра. При монтаже можно разделить одно отверстие на несколько дырок меньшего размера, например, на пару – по 0,18 метра. Если помещение активно используется, то обязательно ставят вентилятор.

Лучшие профессиональные машинки для стрижки волос (для салонов красоты)

Постройка бюджетной «покрасочной камеры» на дачном участке

Господа, всем доброго времени суток!

Периодически возникает необходимость покрасить то деталь авто, то какую нить поделку себе или родственникам / знакомым.

Гаража у меня нет, есть дача, на которой под открытым небом производятся работы. По этой причине работать можно далеко не всегда, ибо время года (по сути 4-5 месяцев в году) температура (в т.ч. роса), осадки и ветер доставляют массу проблем. Иногда, когда условия не позволяют, а деталька мелкая, приходится ныкаться по балконам / лестничным клеткам.

Всё это порядком поднадоело и задумался я над постройкой «покрасочной камеры». В кавычках пишу потому что общего у настоящей покрасочной камеры и у моей постройки только защита от ветра и дождя.

Когда на улице низкая температура (например зимой) и для усиленной сушки планирую использовать тепловую пушку или электрокамин.

По размерам прикинул, нужно примерно 2х3 метра, высота 2м+. Окна не нужны, при необходимости будет свет. Крыша планируется односкатная, т.к. одной стороной постройка будет примыкать к забору/дому (пока не решил точно).

Обращаюсь за помощью на форум по двум причинам:

1. Никогда не занимался строительством (будка для собаки, и мебель не в счет)
2. Хочется обойтись наименьшими затратами, а учитывая 1-ю причину, без советов от практиков постройка может оказаться «золотой».

На данный момент у меня есть следующее видение конструкции:

• Стены и крыша – сотовый поликарбонат 3-6мм.
• Основной каркас – брус 50х50х3000мм хвоя
• Усиливающие перегородки – брус 25х50х3000мм хвоя
• Пол — доска обрезная 25х100х3000мм + брус50х50х3000мм + сверху покрыть каким нить пластиковым листом.

В вышеозвученной конфигурации, больше всего вопросов у меня вызывает материал для стены и крыши и материалы для пола.

По поликарбонату следующие вопросы: 1. Какая реально необходима толщина? 2. Не деформируется ли он при воздействии высоких температур (тепловая пушка 60 градусов), на одном сайте читал что поликарбонат «не имеет необратимой деформации в диапазоне температур от -135oC до 125 C», но так ли это на самом деле?

По полу вообще один большой вопрос: 3. Мой вариант вообще имеет право на жизнь или есть решение гораздо лучше?

Далее опускаемся ниже пола и тут у меня возникает еще больший вопрос: 4. Как вообще подготовить поверхность для установки постройки? С одной стороны нужна какая-то устойчивость строения, что бы за пару-тройку лет не повело, не расшатало. С другой стороны вопрос влажности, если пол сгниет за пару-тройку лет будет не айс…

На текущий момент затраты на материалы исходя из моего видения составляют: Поликарбонат — 22м (высота 2.1м): 7200 – 12200р Брус строганый 50х50х3000 мм, хвоя: 12(+2)шт – 728р Брус строганый 25х50х3000 мм, хвоя: 12(+2)шт – 252р Доска обрезная 25х100х3000 мм: 20 (+4)шт – 816р. Брус строганый 50х50х3000 мм, хвоя: 4(+1)шт – 260р.

Итого: 9256р (с поликарбонатом 3.5мм) / 14256р (с поликарбонатом 6мм)

Сюда естественно не включены расходы на материалы для подготовки поверхности к установки постройки. Так же не включен крепеж, краска и прочая мелочевка, которой думаю набежит в районе 2000-3000р. Инструмент и руки есть.

В целом не шибко бюджетная защита от осадков и ветра получается, при этом цена имеет потенциал к росту. Просьба к опытным мастерам взглянуть на мою конструкцию наметанным глазом, ответить на вопросы / предложить лучшие варианты. Главное помнить что решение должно быть бюджетным, если говорить о конкретных цифрах, то очень хотелось бы уложиться в 10000 р. на круг.

Схематическое изображение постройки прилагаю.

Заранее благодарен за советы!

Как сделать вентиляцию покрасочной камеры своими руками?

Обязательным элементом камеры является вентиляция с фильтром, которая позволяет очищать воздух внутри помещения и воздух нагнетаемый снаружи от пыли, а также осаждать и выводить туман краски наружу. По способу вентиляции камеры можно разделить на следующие типы:

• Одномоторные камеры. В таких камерах воздух нагнетается в помещение сверху. Создавая давление, он осаждает туман краски вниз, который затем через отверстия в полу выводится наружу.
• Двухмоторные камеры, которые кроме верхнего, нагнетающего мотора, имеют нижний мотор, осуществляющий отсасывание воздуха из помещения наружу.

Вентиляция и сушка в покрасочной камере

К преимуществу двухмоторных камер относится лучшая циркуляция воздуха. Однако такой вариант обойдется значительно дороже и более сложен в техническом исполнении. Он окупается при большом потоке машин. В случае малого количества заказов, целесообразней установка одного мотора.

В любом случае, воздух поступающий в камеру должен быть предварительно отфильтрован от пыли, которая может вызвать дефекты покраски. Это достигается с помощью установки воздушного фильтра тонкой очистки на выходе из воздушного короба. Короб представляет собой жестяной ящик, установленный над потолком, в который с помощью улитки нагнетается воздух из улицы.

Для удаления воздуха в полу могут быть проделаны траншеи, закрываемые металлическими решетками. В них может быть установлен мотор для вытяжки воздуха. Кроме этого пол покрасочной камере для автомобилей можно поднять на 10 – 15 см за счет решетки из арматуры. В данном варианте отпадает необходимость прокапывать траншеи в полу.

Третьим более совершенным способом создания потока воздуха в камере является приточно-вытяжная вентиляция, которая может работать в трех режимах.

• Воздух активно циркулирует внутри камеры, постоянно фильтруясь и поступая обратно в камеру. Такой режим необходим для тщательной очистки воздуха от пыли перед началом покрасочных работ.
• Воздух забирается из улицы, фильтруется, прогревается до 30 градусов и поступает в камеру. Затем без фильтрации воздух выводится через отверстия в полу. Данный режим используется для поддержания постоянной температуры при покраске, а также удаления тумана из краски.
• Воздух закачивается из камеры, проходит фильтрацию и, нагреваясь до 60 градусов с помощью тэнов, поступает обратно в камеру. Этот режим используется при сушке краски.

Пол покрасочной камеры

Проектированию расположения входных и выходных отверстий системы вентиляции необходимо уделить особенно много внимания. Неудачное расположение вытяжных отверстий может привести к созданию мертвых зон в помещении и, как следствие, взвесей лакокрасочных материалов, завихрений. Это часто отрицательно сказаться на качестве покраски автомобиля.

Лак, краска и пыль довольно быстро засоряют воздухоочистные фильтры, что приводит к снижению скорости циркуляции воздуха в покрасочной камере для автомобилей и вызывает образование лакокрасочных взвесей. Чтобы быстро решить эту проблему, система вентиляции должна иметь возможность регулирования мощности подачи воздуха. Кроме этого фильтры должны располагаться таким образом, чтобы их замена занимала минимальное время.

В целях увеличения срока службы воздушных фильтров для выходящего воздуха, рекомендуется устанавливать двухступенчатые фильтры. Первый фильтр предназначается для удаления крупных частиц пыли. Следующий за ним фильтр для тонкой очистки улавливает мелкие частицы пыли, а также капельки краски, лака и других летучих соединений. Данный вариант предочистки от крупных частиц позволяет реже производить замену дорогостоящего фильтра тонкой очистки.

Производительность вентиляции для покрасочной камеры рассчитывается исходя из скорости воздухопотока в пределах 20-25 см/с. Однако при расчете необходимо учесть и отнять примерный объем, который будет занимать окрашиваемый автомобиль в камере.

Система фильтрации

Неизменный элемент покрасочной камеры — система фильтрации, защищающая от пыли и прочих опасных элементов. Рекомендуется применять 2-фазовые фильтры, имеющие двухступенчатый принцип работы. Сначала они «ловят» крупные частицы, а после — более мелкие загрязнители.

Важно учесть, что производительность системы вентиляции в среднем — от 20 до 25 см3/с. Фильтрующие элементы должны справляться с очисткой в таком режиме и обрабатывать входящие потоки воздуха с учетом действующих санитарно-гигиенических требований

Фильтрующие элементы должны справляться с очисткой в таком режиме и обрабатывать входящие потоки воздуха с учетом действующих санитарно-гигиенических требований.

По этой причине рекомендуется применять фильтры с несколькими этапами очистки. При этом нижний фильтрующий элемент забивается быстрее, что требует более частой его замены.

Также важно знать, что в качестве дополнительной фильтрации может применятся специальное жидкое липкое покрытие. Данным средством с помощью валика обрабатывают стены покрасочной камеры

Свои свойства средство сохраняет долго, к нему хорошо прилипает не только пыль, но и окрасочный туман.

При выборе системы фильтрации стоит ориентироваться на тип системы вентиляции:

1. Для одномоторных покрасочных камер обустраивается фильтрующая поверхность (рулонного типа). Она покрывает всю поверхность, а специальные карманные фильтры задерживают крупный сор.
2. Для двухмоторной системы потребуется дополнительный фильтрующий элемент в половом покрытии. При установке изделия лучше выбрать воздухоотвод или настил из металла. Для большей эффективности в нижний фильтр ставится кассетная сетка до входа в прибор (для дополнительной очистки).

При обустройстве системы фильтрации важно учесть циркуляцию воздуха. Оптимально, если в помещении нет турбулентности воздушных потоков, а давление регулируется с помощью специальных устройств

Если не менять установленные фильтра, со временем они забиваются, и тогда образуются завихрения с каплями красящего вещества в воздухе

Во избежание этого эффекта важно контролировать давление воздуха в покрасочной камере

Для этого фильтрующие элементы потолка распределяются равномерно и по всей длине. Контроль системой фильтрации лучше осуществлять дистанционно (с помощью пульта). При запуске системы должно учитываться два параметра — уровень загрязнения и эксплуатационные возможности фильтров.

Внутренняя отделка

Зачастую для внутренней отделки покрасочного бокса принято выбирать обшивку металлическим или пластиковым профнастилом. Такую поверхность легко обрабатывать, к тому же на светлых стенах сразу же будет заметна скопившаяся пыль. В идеале цвет покрытия должен быть матово-белым. Элементы декора в данном случае допускаются, придерживаться стандартной отделки необязательно:

1. Цементно-песчаная штукатурка подойдёт для отделки стен небольшого гаража, реорганизованного под покрасочную камеру. Предварительно в данном случае стоит увлажнять поверхность из распылителя. Штукатурка будет действовать по принципу губки и свяжет пыль с водой, что обеспечит чистоту стен.
2. ОСБ-плиты или металл будут способствовать накоплению пыли, полноценно удалить которую можно будет только посредством пылесоса.
3. Пластиковые панели, в свою очередь, накапливают в 10 раз больше пыли, чем деревянные и металлические поверхности.

Вентиляция покрасочной камеры

Вентиляция покрасочной камеры Вентиляция покрасочной камеры – является одним из ключевых факторов, позволяющих заниматься этим видом деятельности. Система вентиляции с фильтром обеспечивает очистку воздуха внутри камеры, а также осаждение и выведение тумана краски. Существует несколько типов камер в зависимости от установленной системы вентиляции.

• одномоторные;
• двухмоторные.

Первый тип отличается нагнетанием воздуха сверху, в результате чего туман под давлением осаждается вниз и выводится через специальное отверстие. Второй вариант – двухмоторный – предполагает наличие двух моторов, один из которых – нагнетательный, а второй – отсасывающий. Именно он обеспечивает выведение воздуха наружу.

Очистка воздуха от загрязнений и пыли

Фильтры потолочные

Покрасочная камера для автомобилей своими руками предполагает также наличие высокопроизводительного воздушного фильтра, обеспечивающего защиту от внешней пыли и других загрязнений. Лучше всего использовать двухфазовые фильтры, которые на первом этапе «ловят» крупные загрязнители, а на втором – мелкие частицы. Стоит учитывать также производительность вентиляционной системы – скорость воздухопотока при этом равна 20-25 см/с. Фильтры должны очищать и приточные и выходящие воздушные массы, что регулируется соответствующими санитарно-гигиеническими нормами. Именно для этого целесообразно использовать фильтры с несколькими фазами очистки. Стоит учитывать, что нижний фильтр, установленный на вытяжном воздуховоде, очень быстро загрязнится. Соответственно, будет возникать необходимость частой замены.

Если обеспечить правильную циркуляцию воздушных масс, в камере не будет эффекта турбулентности воздуха. Регулировка давления происходит через специальные устройства. Ведь со временем установленные фильтры будут загрязняться, что в результате спровоцирует завихрения воздуха с каплями краски. Чтобы избежать такого эффекта, и стоит учитывать давление воздуха. Так, фильтры на потолке и полу требуется размещать равномерно по всей длине

Немаловажно, что фильтры также эффективнее всего контролировать с помощью автоматического пульта. Если он предусмотрен проектом камеры, то лучше всего включить в перечень измеряемых параметров не только загрязненность, но и емкость устройства

Сушка – неотъемлемый элемент покрасочной камеры

Любая самодельная покрасочная камера включает в себя сушку. Сегодня теплогенераторы работают на газу, топливе, а также отработанном масле. В зависимости от потребностей покрасочной камеры, можно выбрать теплогенератор различной мощности, с автоматическим таймером и т.д. Также в качестве сушки для окрашенных автомобилей часто используют инфракрасные лампы. Простые и понятные в эксплуатации, такие лампы обеспечивают нужный эффект при малейших физических и финансовых затратах.

При строительстве и проектировании покрасочной камеры стоит учитывать, равномерность подачи теплых потоков воздуха. Это необходимо во избежание перегревов. Во время разработки проекта систему управления сушкой лучше всего объединить с пультом управления фильтром и вентиляцией. Пульт управления лучше всего расположить в наиболее удобном для мастера месте, чтобы в случае необходимости он мог легко корректировать климактерические условия в камере.

Оборудование для окрашивания

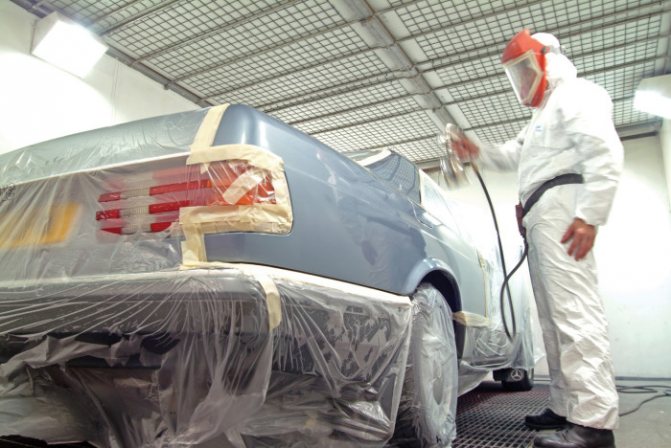

Комбинезон и респиратор защитят от химических компонентов краски Для проведения работ по окрашиванию автомобиля вам потребуется приобрести набор малярного оборудования. Комплект, в который входит все для покрасочной мастерской, обойдется вам в 300-1000 долларов, в зависимости от функционального уровня агрегатов. В перечень необходимого оборудования входят компрессор, краскопульт и вспомогательные приспособления.

Компрессоры, исходя из конструктивных особенностей классифицируются на поршневые и винтовые:

• Поршневые компрессоры отличаются компактными габаритами, износоустойчивостью и низкой стоимостью, однако они имеют слабую продуктивность и требуют регулярного техобслуживания (замены сальников, клапанов и т.д).
• Винтовые компрессоры стоят дороже — их рационально выбирать если вы планируете заниматься покраской автомобилей профессионально, такие агрегаты подходят для реализации большего объема работ — они производительны и не склонны к перегреву.

Выполняя оборудование мастерской своими руками выбирайте компрессор мощностью от 2.5 кВт, с рабочим давлением в пределах 10 мПа и производительностью от 300 до 500 л/мин. В дополнение к компрессору приобретается фильтрующий блок для удаления масла и влаги из подающегося воздуха.

Пульверизаторы (краскопульты) рационально покупать со сменными соплами, поскольку для работы с разными красящими составами применяются сопла отличающихся размеров:

• Нанесение грунтовок — сопло 1.5-1.7 мм;
• Нанесение лака и акриловых красок — 1.4-1.5 мм;
• Нанесение биндера (при окрашивании перламутром и металликом) — 1.3 мм.

Краскопульт подбирается исходя из производительности используемого компрессора по параметру номинального расхода воздуха.

Выбирайте надёжные инструменты для покраски

Также вам потребуется:

• Шлифовальная машинка — для матирования поверхности кузова перед окрашиванием;
• Полировочная машинка — для финишной доводки нанесенного лакокрасочного покрытия.

Не забудьте и о приобретении малярной маски, поскольку нанесение лаков и красок сопровождается токсичными испарениями добавленного в них растворителя.

Рассчитываем и подбираем оборудование самостоятельно

Приступая к самостоятельному расчету и оборудованию покрасочной камеры, следует рассмотреть их общий вид и принцип работы, приведенный в автомастерских. Так, окрасочная камера – это утепленный бокс, который имеет встроенное в стены и потолок освещение и группу воздушных фильтров. Этот бокс также оснащен въездными воротами, а еще внешним блоком с системой вентиляции для  нагрева воздушной массы в автоматическом режиме. Этот блок по подготовке и подогреве воздуха может размещаться как внутри, так и снаружи помещения, что создает дополнительное пространство и облегчает процесс покраски автомобиля.

Размер покрасочной камеры играет большое значение!

Каждая покрасочная камера индивидуальна и ее размеры зависят от количества покраски в день, качества проводимых работ и материальных средств, вложенных в ее постройку и эксплуатацию. Однако, стандартными размерами для любого покрасочного помещения считают так: средняя длина -6,9 метров, в то же время ширина -3,9 метра, и соответственно высота -2,7 метра. Увеличение объема такой камеры способствует повышению ее стоимости, так увеличение, например, длины на1 метрпомещения влечет за собой повышение стоимости камеры на 40%. Согласно стандартам качества, на данный момент используют такие габариты покрасочных камер:

• 6,9 х 3,9 х 2,7;
• 6,9 х 4,0 х 2,7;
• 6,9 х 3,9 х 2,9;
• 7,5 х 3,9 х 2,7;
• 8,6 х 4,0 х 3,4.

Также важным моментом в оборудовании любой покрасочной камеры будет правильный выбор помещения для ее размещения и эксплуатации. Такое помещение должно быть нежилым, также может быть неотапливаемым. Так как любая покрасочная камера состоит из таких элементов как непосредственно покрасочная камера, генератор горячего воздуха и пульт управления с электрическим, часто автоматизированным контроллером, то ее размеры будут весьма габаритны и на примере смогут иметь следующий вид: 7-метровая окрасочно-сушильная камера будет иметь такие размеры, а именно высота помещения -3,5 метра, длина -9 метрови ширина -7,3 метров(например, такое разделение: 4,1 бокс + 1,7 блок с “мягким”, так называемым соединительным воздуховодом +1,5 метра– это зона обслуживания блока). Также, такой блок можно разместить и за стеной в соседнем помещении, чтоб освободить дополнительное пространство для покраски и не стеснять движения специалиста-маляра.

Подбираем основание для покрасочной камеры!

Подбираем основание для покрасочной камеры!

Важно также взять во внимание и основание покрасочной камеры, которое может быть как бетонное, так и металлическое. Так, бетонное основание обеспечивает стабильный воздухообмен, надежность эксплуатации, и уровень основания покрасочной камеры при таком виде покрытия остается на одной линии с уровнем помещения. Такое покрытие облегчает процесс въезда автомобилей в покрасочную камеру и их высококачественный тюнинг

Такое покрытие облегчает процесс въезда автомобилей в покрасочную камеру и их высококачественный тюнинг.

Если говорить про металлическое покрытие, то его основная характеристика – это обеспечение так называемого «подиума» высотой300 мм, изначально это покрытие устанавливают на пол помещения, а потом уже на него монтируют покрасочную камеру. Въезд в покрасочно-сушильную камеру автомобилями производится через специальный трап, который создает эффект «ровного пола» и улучшает процесс покраски транспортных средств. Преимуществами такого покрытия являются его герметичность и стабильный воздухообмен в помещении, а недостатками – высота, которая в большинстве случаев в два раза меньше, чем глубина бетонного покрытия.

Изготовление отдельных систем ПК

Вот мы и подошли вплотную к рассмотрению вопроса, как сделать и обустроить покрасочную камеру своими руками. Дело в том, что покрасочный комплекс состоит из нескольких отдельных систем, которые должны работать согласованно, обеспечивая правильный технологический процесс, являющийся, в свою очередь, многоэтапным.

Приведём основные системы, обустройством которых нам придётся заняться:

• освещение;
• отопление;
• сушильный блок;
• вентиляция;
• водоснабжение;
• система фильтрации;
• система автоматизации.

Рассмотрим по возможности каждую из перечисленных компонент.

Освещение

Не нужно напоминать о том, что в этом нелёгком деле недостаточность освещения может иметь катастрофические последствия. Любые дефекты станут хорошо заметными, если использовать в качестве источников света лампы дневного освещения. Такие люминесцентные светильники необходимо расположить в три ряда – один сверху и два на противоположных стенах. Использование только верхнего освещения затруднит качественную окраску нижней части автомобиля. В таких случаях необходимо использовать переносные лампы.

Отопление

Мини-покрасочная камера, тем более организованная на базе неотапливаемого гаража или возведенная «с нуля», требует обязательного наличия системы отопления, обеспечивающей уменьшение влажности воздуха и поддержание оптимальной температуры.

Для этих целей можно использовать:

• теплогенераторы, в том числе самодельной конструкции. Достаточно дешёвый и экономичный вариант;
• электронагреватели, которых сегодня предлагается огромное количество. Единственный, но существенный недостаток – высокая энергозатратность, что при нынешних ценах на электроэнергию не самое лучшее решение;
• инфракрасные отопители более экономны, но стоят дороже. В среднесрочной перспективе они выгоднее электронагревателей.

Для использования двух последних вариантов необходимо будет позаботиться о стабильности электроснабжения и надёжности проводки.

Система вентиляции

Это далеко не второстепенная компонента покрасочного комплекса, в задачи которой входит отвод наружу загрязнённого воздуха и приток свежего. В качестве труб необходимо использовать только жаростойкие изделия, пластик для этих целей не подходит. Вам потребуется также утепление вентиляционных труб.

Существует два варианта реализации вентиляционных систем: с одним двигателем и двухмоторные. Вторые более эффективны, если нагрузка на самодельную покрасочную камеру в гараже будет высокой. В таких системах верхний двигатель отвечает за отвод воздуха, нижний – за приток свежего.

Сушилка

В идеале это должна быть отдельная камера, но в виду дефицита места в помещении роль сушилки ложится на плечи системы вентиляции. Она должна уметь работать в двух режимах: покраски и сушки.

В первом случае чистый воздух нагревается до 25-30°С, во втором – до 50-90°С. При сушке подаётся только 10% наружного воздуха от требуемого объёма, в такой же пропорции удаляется загрязнённый воздух (в режиме покраски оба режима работают на полную мощность).

Основной недостаток такой организации сушилки – длительное время, необходимое для полной полимеризации нанесённого ЛКП. Ускорить процесс можно. Установив дополнительные инфракрасные обогреватели.

Водоснабжение

Вода в самодельных покрасочных камерах используется для формирования водяной завесы, в функции которой входит эффективная очистка воздуха тумана из частичек распыляемой краски и паров растворителей.

Стандартная схема обустройства водяных камер предполагает применение трёхуровневой фильтрации:

• первый контур представляет собой водяную завесу, расположенную фронтально;
• второй контур считается основным – именно он отвечает за эффективную очистку воздуха;
• третий контур – сухая финишная фильтрация на основе фильтров из стекловолокна или кокосовых волокон.

Минус водяных завес – в их дороговизне и сложности монтажа, поэтому обычно такие системы не используют, предпочитая более экономичные решения.

Система фильтрации

Очистка воздуха от загрязнений – важная функция для покрасочных камер, оборудованных своими руками. Многие считают, что для этих целей будет достаточно использования фильтров грубой очистки, но это верно только для камер с небольшой нагрузкой. Если предполагается частое использование покрасочного оборудования, то лучше приобрести фильтры тонкой очистки – они дороже, и требуют более частой замены, но и качество фильтрации воздуха у них на порядок выше.

Расходные материалы

В процессе окраски автомобиля потребуются и расходные материалы.

Картонный гофрированный фильтр

Изделие, используемое для улавливания лака, клея, краски и прочих элементов в окрасочном тумане. Гофрированный фильтр накаливает отходы, не влияя на скорость потока воздуха и класс очитки.

Фильтр напольный в рулонах

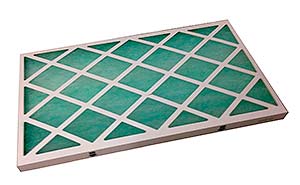

Фильтр изготовлен из стекловолокна. Материал пропитывается специальным составом и используется для удерживания мелких элементов окрасочного тумана.

Оптимальная толщина — 7 см. Преимущества — удобство применения для индивидуальных покрасочных камер, эффективность конструкции, стойкость к огню, отсутствие в составе силикона.

Стекловолокнистые фильтры в картонной рамке

Такие расходники предназначены для сухих кабин, устанавливаются для обеспечения второго уровня фильтрации и удаление наиболее мелких частиц, находящихся в окрасочном тумане. Плюсы — высокое качество очистки воздуха и продолжительный срок службы.

Фильтры кокосово-волонистые для водяных кабин

Конструктивные особенности таких изделий позволяет использовать их в условиях высокого уровня влажности. В процессе эксплуатации возможно восстановление фильтра несколько раз. Для этого требуется помыть изделие в мыльной воде.

Фильтрующий элемент монтируется внутри кабины после водяных каскадов. Как правило, играет роль завершающей ступени очистки перед вентилятором.

Плюсы — обеспечение высокого уровня фильтрации, возможность многократного применения, обеспечение высокого уровня защиты вентилятора.

Благодаря действию фильтра, на лопасти вентилятора почти не попадает шлам с окрасочного тумана.

Потолочный фильтр (для приточной вентиляции)

Задача фильтрующего элемента заключается в тонкой очистке всасываемого в покрасочную камеру воздуха. Материал монтируется в приточный пленум, через который и направляются прогретые воздушные массы.

Выбор подходящей модели зависит от требований к уровню очистки воздуха, эффективности изделия и ряда других факторов. Кроме очистки, фильтр гарантирует выравнивание входящего воздушного потока, входящего в покрасочную камеру.

Плюсы — тонкая очистка от мелких примесей, постепенная подача воздушного потока в помещение, продолжительный срок службы, уменьшение расходов.

Липкое покрытие для защиты от пыли

Задача расходника заключается в обеспыливании помещения в области окрашивания, сушки или шлифовки. Состав наносится на поверхности с помощью валика или краскораспылителя.

После снижения эффективности старый слой смывается, а вместо него наносится новый.

В состав липкой массы входит смесь смолы и элементов с повышенным клеящим эффектом. Для смывания старого слоя применяется губка и теплая вода.

Плюсы — высокая удерживающая способность, легкость нанесения и смывки, возможность нанесения на любую поверхность, сохранение липкости в течение длительного времени.

Средство для удаления краски из водяных кабин

При добавлении состава в водяную кабину обеспечивается связывание твердых элементов краски. С его помощью можно удалить отходы краски из водяной кабины без слива воды.

Плюсы — эффективное удаление частиц, повышение эффективности фильтрации, защита от появления неприятного запаха. Кроме того, облегчается процесс обслуживания и устранения отходов, повышается эффективность обслуживания покрасочной камеры.
