Что такое элеватор

Если говорить простым языком, то элеватор — это специальное устройство, относящееся к отопительному оборудованию и выполняющее функцию инжекционного или водоструйного насоса. Ни больше, ни меньше.

Его основная задача — повысить давление внутри отопительной системы. То есть, увеличить прокачку теплоносителя по сети, что приведет к росту его объема. Чтобы было понятнее, приведем простой пример. Из подающего водопровода забирается 5-6 кубометров воды в качестве теплоносителя, а в систему, где расположены квартиры дома, попадает 12-13 кубометров.

Как такое возможно? И за счет чего происходит увеличение объема теплоносителя? Данный феномен основан на некоторых законах физики. Начнем с того, что если в системе отопления установлен элеватор, значит, эта система подключена к центральным сетям отопления, по которым горячая вода движется под давлением из большой котельной или ТЭЦ.

Так вот температура воды внутри трубопровода, особенно в сильные холода, достигает +150 С. Но разве это может быть? Ведь температура кипения воды +100 С. Вот тут-то и вступает в силу один из законов физики. При такой температуре вода закипает, если она находится в открытой емкости, где отсутствует какое-либо давление. Но в трубопроводе вода движется под давлением, которое создается работой подающих насосов. Поэтому она и не закипает.

Идем дальше. Температура +150 С считается очень высокой. Подавать такую горячую воду в систему отопления квартир нельзя, потому что:

• Во-первых, чугун не любит больших перепадов температур. И если в квартирах установлены чугунные радиаторы, они могут выйти из строя. Хорошо, если они просто дадут течь. Но их может разорвать, поскольку под действием высоких температур чугун становится хрупким, как стекло.
• Во-вторых, при такой температуре металлических элементов отопления не составит большого труда получить ожог.
• В-третьих, для обвязки отопительных приборов сейчас часто используют пластиковые трубы. А максимально, что они смогут выдержать, это температура +90 С (к тому же при таких цифрах производители гарантируют 1 год эксплуатации). Значит, они просто расплавятся.

Поэтому теплоноситель необходимо остудить. Вот здесь и потребуется элеватор.

Принцип работы элеваторного узла

Принцип работы теплового элеваторного узла и водоструйного элеватора. В предыдущей статье мы с вами выяснили основное назначение теплового элеваторного узла и особенности эксплуатации, водоструйных или как их еще называют инжекционных элеваторов. Вкратце — основное назначение элеватора понижение температуры воды и одновременно увеличение объема прокачиваемой воды во внутренней системе отопления жилого дома.

Теперь разберем, как же все-таки работает водоструйный элеватор и за счет чего он увеличивает прокачку теплоносителя через батареи в квартире.

Теплоноситель поступает в дом с температурой соответствующей температурному графику работы котельной. Температурный график это соотношение между температурой на улице и температурой, которую котельная или ТЭЦ должны подать в теплосеть, и соответственно с небольшими потерями к вашему тепловому пункту (вода, двигаясь по трубам на большие расстояния, немного остывает). Чем холоднее на улице, тем большую температуру выдает котельная.

Например, при температурном графике 130/70:

• при +8 градусах на улице в подающем трубопроводе отопления должно быть 42 градуса;
• при 0 градусов 76 градусов;
• при -22 градуса 115 градусов;

Если кого-то интересуют более подробные цифры, можете скачать температурные графики для различных систем отопления здесь .

Но вернемся к принципу и схеме работы нашего теплового элеваторного узла.

Пройдя входные задвижки, грязевики или сетчато-магнитные фильтра, вода поступает непосредственно в смешивающее элеваторное устройство — элеватор. который состоит из стального корпуса, внутри которого находится смешивающая камера и сужающее устройство (сопло).

Перегретая вода выходит из сопла в смешивающую камеру с большой скоростью. В результате в камере за струей создается разрежение за счет чего и происходит подсасывание или инжекция воды из обратного трубопровода. За счет изменения диаметра отверстия в сопле можно в определенных пределах регулировать расход воды и соответственно температуру воды на выходе из элеватора.

Элеватор теплового узла работает одновременно как циркуляционный насос и как смеситель. При этом он не потребляет электрическую энергию. а использует перепад давления перед элеватором или как еще принято говорить располагаемый напор в тепловой сети.

Для эффективно работы элеватора необходимо, что бы располагаемый напор в теплосети соотносился к сопротивлению системы отопления не хуже чем 7 к 1 . Если сопротивление системы отопления стандартной пятиэтажки 1м или это 0,1 кгс/см2 то для нормальной работы элеваторного узла необходим располагаемый напор в системе отопления до ИТП не менее 7 м или 0,7 кгс/см2.

Для примера если в подающем трубопроводе 5 кгс/см2 то в обратном не более 4,3 кгс/см2.

Обратите внимание на то, что на выходе элеватора давление в подающем трубопроводе не намного больше давления в обратном трубопроводе и это нормально, 0,1 кгс/см2 по манометрам заметить довольно сложно, качество современных манометров к сожалению на очень низком уровне, но это уже тема для отдельной статьи. А вот если у вас разница давлений после элеватора больше 0,3 кгс/см2 следует насторожиться, или у вас система отопления сильно забита грязью, или при капитальном ремонте вам очень сильно занизили диаметры разводящих труб. Выше сказанное не относится к схемам с терморегуляторами типа «Danfoss» на батареях и стояках, с ними работают только схемы смешения с применением регулирующих клапанов и смесительных насосов

Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов фирмы «Danfoss» стало возможным только благодаря хорошей маркетинговой компании. Ведь «перетоп» у нас явление очень редкое, обычно мы все тепло недополучаем

Выше сказанное не относится к схемам с терморегуляторами типа «Danfoss» на батареях и стояках, с ними работают только схемы смешения с применением регулирующих клапанов и смесительных насосов. Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов фирмы «Danfoss» стало возможным только благодаря хорошей маркетинговой компании. Ведь «перетоп» у нас явление очень редкое, обычно мы все тепло недополучаем.

Зерновой элеватор, портовые и мини элеваторы, зерновые комплексы

Зерновой элеватор, (так же называют зерновые комплексы), как высокотехнологичный, полностью автоматизированный производственный комплекс, является одним из самых совершенных вариантов зернохранилища. Он обеспечивает комплексную механизацию производственных процессов и даёт большую производительность труда.

Зерновой элеватор (зерновой комплекс)

В зерновом элеваторе с автоматизированным управлением всеми процессами имеются компактно расположенные большие ёмкости. Условия хранения продукции в зерновых элеваторах рассчитаны на полную сохранность здесь зерна и даже улучшение качества зерновых культур, находящихся в данном сооружении какое-то продолжительное время.

Зерновой элеватор (по сравнению с обычными складами) имеет свои преимущества:

1. зерновые комплексы занимает меньшую площадь территории для расположения на ней хлебовых культур,
2. простоту работы с вредителями (прежде всего с грызунами),
3. возможность постоянного регулярного контроля за состоянием продукции,
4. полную механизацию операций с зерном,
5. эффективную систему активного вентилирования продукта.

Среди плюсов таких зерновых элеваторов также значится меньшая трудоемкость работ по обеспечению полной сохранности (в том числе по очистке и сушке) зерна, наличие системы термометрии, меньшие потери зерна, лучшая изоляцию продукта от внешней среды. Более того, срок службы конструкции значительно выше, чем простых складов, а расходы на эксплуатацию меньше.

Сооружение зерновой элеватор состоит из следующих частей и отделов:

1. рабочая башня,
2. приемные и отпускные устройства,
3. норийная башня,
4. силосный корпус,
5. зерносушильное отделение.

Давайте рассмотрим их подробнее.

Рабочая башня зернового комплекса

Конструкция зернового комплекса представляет собой сооружение, с которым связаны все действия, осуществляемые в элеваторе с зерном. Зерновые комплексы вмещают: весы, сепараторы и триеры для очистки продукта, нории, аспирационное оборудование, оперативные бункера, трубы распределительные, пульт управления, приводные или натяжные станции подсилосных и надсилосных транспортеров, распределительная подстанция. Размещение этих элементов оборудования в значительной степени определяет технологическую схему всего элеватора.

Приемные и отпускные устройства зернового элеватора

Они предназначены для внешних операций (приём прибывшей продукции и отпуск её потребителям). Данные части системы связаны с автомобильным, водным и железнодорожным транспортом. У тех зерновых элеваторов, что выполняют функции производственных, имеются устройства для отпуска зерна на предприятие.

Силосный корпус

Отдел предназначен для хранения зерна в силосах. Его задача — обеспечение количественной и качественной сохранности продукции. Силосный корпус элеватора состоит из трех основных частей: собственно силосов для хранения продукта, надсилосной галереи с транспортёрами для загрузки силосов и, наконец, подсилосной галереи с транспортёрами для разгрузки силосов. Корпуса могут различаться по методу возведения, взаиморасположению (сетке) силосов, материалу постройки, форме, размерам.

Зерносушильное отделение

Эта часть всего сооружения является очень важным составным элементом каждого зернового элеватора. Зерносушилки размещают в рабочей башне элеватора или в отдельном помещении, пристроенном к нему. Существуют также отдельные постройки в виде цехов, где могут храниться, обрабатываться и отпускаться отходы, получаемые при очистке зерна.

Портовые элеваторы

Функция портовых элеваторов — принимать зерно с базисных и перевалочных зернохранилищ, подготавливать его партийно на экспорт и отгружать продукцию в морские суда. Среди задач отдела также значится приём зерна, прибывшего по импорту из морских судов и отгруз его потребителям внутри страны. Портовые элеваторы отличает большая ёмкость. Их оснащают особенно надёжным высокопроизводительным транспортным оборудованием.

Мини элеваторы

Мини элеваторы представляют собой специальные комплексы малой производительности и ёмкости. Эти сооружения помогают непосредственным производителям зерна делать все самые необходимые операции с продуктом, а именно — очистку, хранение, сушку, доведение до стандартных кондиций.

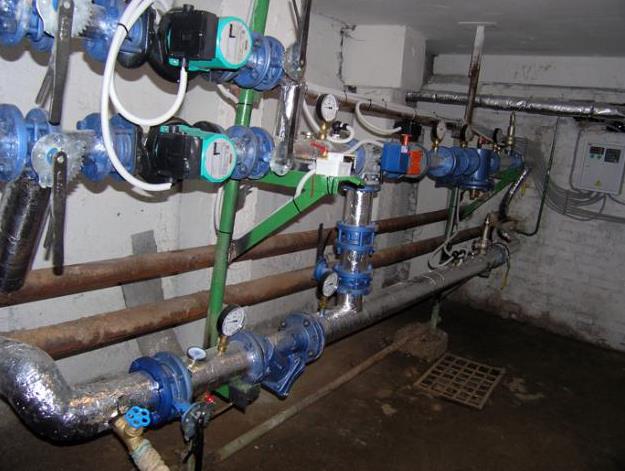

Элеваторный узел отопления — что это такое и как работает

Элеваторный узел отопления

Сегодня невозможно представить свою жизнь без отопления. Еще в прошлом столетии самым популярным было печное.

В наше время его используют не многие. Самым главным недостатком печного отопления является холодный пол. Весь воздух поднимается вверх, и, таким образом, пол не обогревается.

Технический прогресс продвинулся далеко вперед. И теперь самым выгодным и популярным является система водяного отопления. Безусловно, для обеспечения комфорта в доме, тепло имеет огромное значение.

В не зависимости от того квартира это, или частный дом. Однако нужно помнить, что вид обогрева зависит именно от типа и категории жилища. В частных домах устанавливают индивидуальное отопление.

Но большинство жителей квартир все еще пользуются услугами централизованной отопительной системы, которая требует не меньшего внимания.

Элеваторный узел является одним из главных составляющих системы. Однако не многие знают о том, какие функции он выполняет. Давайте рассмотрим его функциональное предназначение.

Элеватор что это такое

Чтобы понять и разобраться, что собой представляет этот элемент, лучше всего спуститься в подвал здания и посмотреть воочию. Но если у вас нет желания покидать ваш дом, то можно ознакомиться с фото и видео файлами в нашей галерее. В подвале среди множества задвижек, клапанов, трубопроводов, манометров и термометров вы обязательно найдете этот узел.

Предлагаем вначале разобраться в принципе работы. К зданию подводится горячий от районной котельной, и отводиться охлажденный.

Для этого требуются:

• Трубопровод подачи – выполняет поставку горячего теплоносителя к потребителю;
• Трубопровод обратки – выполняет работу по отводу охлажденного теплоносителя и возврата его в районную котельную.

На несколько домов, а в некоторых случаях и на каждый, если дома большие, оборудуются тепловые камеры. В них происходит распределение теплоносителя между домами, а также установлена запорная арматура, которая служит для отсечения трубопроводов. Также в камерах могут выполняться дренажные приспособления, которые служат для опустошения труб, например, для ремонтных работ. Далее процесс зависит от температуры теплоносителя.

В нашей стране есть несколько основных режимов работы районных котельных:

• Подача 150 и обратка 70 градусов Цельсия;
• Соответственно 130 и 70;
• 95 и 70.

Выбор режима зависит от широт проживания. Так, например, для Москвы будет достаточно графика 130/70, а для Иркутска понадобится график 150/70. Названия этих режимов имеют числа максимальной нагрузки трубопроводов. Но в зависимости от температуры воздуха за окном, котельная может работать при температурах 70/54.

Делается это для того, чтобы не было перегрева в помещениях и чтобы в них было комфортно находиться. Выполняется эта регулировка на котельной и является представителем центрального типа регулировки. Интересным является тот факт, что в европейских странах выполняется другой тип регулировки – местный. То есть происходит регулировка на самом объекте теплоснабжения.

Тепловые сети и котельные в таком случаях работают по максимальному режиму. Стоит сказать, что наиболее высокая производительность котельных агрегатов достигается именно при максимальных нагрузках. приходит к потребителю и уже по месту регулируется специальными механизмами.

Эти механизмы состоят из:

• Датчиков температуры наружного воздуха и внутреннего;
• Сервопривода;
• Исполнительного механизма с клапаном.

Такие системы оборудуются индивидуальными приборами для учета тепловой энергии, за счет этого достигается большая экономия денежных ресурсов. По сравнению с элеваторами такие системы менее надежны и долговечны.

Так вот, если теплоноситель имеет температуру не более 95 градусов, то главной задачей является качественное физическое распределения тепла по всей системе. Для достижения этих целей применяют коллекторы и балансировочные краны.

Но в том случае, когда температура выше 95 градусов, то её нужно немного уменьшить. Этим и занимаются элеваторы в системе отопления, они подмешивают к подающему трубопроводу охлажденную воду с обратного.

Функции и характеристики

Как мы уже с вами разобрались, элеватор системы отопления занимается охлаждением перегретой воды до заданной величины. Затем эта подготовленная вода поступает в .

Этот элемент выполняет повышение качества работы всей системы здания и при правильном монтаже и подборе выполняет две функции:

• Смесительную;
• Циркуляционную.

Преимущества, которыми обладает элеваторная система отопления:

• Простота конструкции;
• Высокая эффективность;
• Не требуется подключение к электрическому току.

Недостатки:

• Нужен точный и качественный расчет и подбор элеватора отопления;
• Нет возможностей регулировать температуру на выходе;
• Нужно соблюдать перепад давления между подачей и обраткой в районе 0,8-2 бар.

В наше время такие элементы получили огромное распространение в хозяйстве тепловых сетей. Это обуславливается их преимуществами, такими как устойчивость к изменению гидравлических и температурных режимов. К тому же они не требуют постоянного присутствия человека.

Конструкция

Элеватор состоит из:

• Камеры разрежения;
• Сопла;
• Струйного элеватора.

Среди теплотехников есть понятие как обвязка узла элеватора. Оно заключается в установке необходимой запорной арматуры, манометров и термометров. Все это в сборе и является узлом.

Схема работы элеваторного узла

Конструкция элеваторного узла

На первый взгляд, принцип работы элеваторного узла системы отопления должен представлять собой довольно сложную систему. Однако на практике была разработана удачная конструкция, которая по своим техническим характеристикам схожа с трехходовым смесительным клапаном.

Конструктивно он состоит из следующих элементов:

• Входной патрубок. Через него поступает теплоноситель с высокой температурой под максимальным давлением;
• Обратный патрубок. Необходим для подключения остывшей воды для дальнейшего смешивания с потоком горячей;
• Сопло. Ключевой элемент схемы элеваторных узлов системы отопления. Горячая вода поступает в него под давлением и создает разряжение в приемной камере. В результате этого остывший теплоноситель смешивается с нагретым;
• Выходной патрубок. Подключается к распределительной системе трубопроводов для дальнейшей транспортировки жидкости к потребителям.

Схема элеваторного узла отопления

Помимо него элеваторный узел системы центрального отопления должен включать в себя дополнительные элементы. К ним относятся грязевики, запорная арматура и датчики. Последние обязательны для установки, так как с их помощью выполняется контроль параметров всей системы.

Разобравшись, что такое элеваторный узел отопления, нужно подробнее узнать о его видах и способах регулировки режимов работы.

После проверки работы элеваторного узла и всей системы отопления нужно обязательно потребовать обновленный паспорт на устройство. В нем указываются изначальные характеристики и фактические после контрольных поверок.

Как функционирует элеватор?

Если говорить простыми словами, то элеватор в системе отопления – это водяной насос, не требующий подведения энергии извне. Благодаря этому, да еще простой конструкции и низкой стоимости, элемент нашел свое место практически во всех тепловых пунктах, что строились в советское время. Но для его надежной работы нужны определенные условия, о чем будет сказано ниже.

Чтобы понять устройство элеватора системы отопления, следует изучить схему, представленную выше на рисунке. Агрегат чем-то напоминает обычный тройник и устанавливается на подающем трубопроводе, своим боковым отводом он присоединяется к обратной магистрали. Только через простой тройник вода из сети проходила бы сразу в обратный трубопровод и прямо в систему отопления без снижения температуры, что недопустимо.

Стандартный элеватор состоит из подающей трубы (предкамеры) со встроенным соплом расчетного диаметра и смесительной камеры, куда подводится остывший теплоноситель из обратки. На выходе из узла патрубок расширяется, образуя диффузор. Агрегат действует следующим образом:

• теплоноситель из сети с высокой температурой направляется в сопло;
• при прохождении через отверстие малого диаметра скорость потока возрастает, из-за чего за соплом возникает зона разрежения;
• разрежение вызывает подсасывание воды из обратного трубопровода;
• потоки смешиваются в камере и выходят в систему отопления через диффузор.

Как происходит описанный процесс, наглядно показывает схема элеваторного узла, где все потоки обозначены разными цветами:

Непременное условие устойчивой работы узла заключается в том, чтобы величина перепада давления между подающей и обратной магистралью сети теплоснабжения было больше, чем гидравлическое сопротивление отопительной системы.

Наряду с явными преимуществами данный смесительный узел обладает одним существенным недостатком. Дело в том, что принцип работы элеватора отопления не позволяет регулировать температуру смеси на выходе. Ведь что для этого нужно? Изменять при необходимости количество перегретого теплоносителя из сети и подсасываемой воды из обратки. Например, чтобы температуру снизить, надо уменьшить расход на подаче и увеличить поступление теплоносителя через перемычку. Этого можно добиться только уменьшением диаметра сопла, что невозможно.

Проблему качественного регулирования помогают решить элеваторы с электроприводом. В них посредством механического привода, вращаемого электродвигателем, увеличивается или уменьшается диаметр сопла. Это реализовано за счет дроссельной иглы конусной формы, входящей в сопло изнутри на определенное расстояние. Ниже изображена схема элеватора отопления с возможностью управления температурой смеси:

1 – сопло; 2 – дроссельная игла; 3 – корпус исполнительного механизма с направляющими; 4 – вал с зубчатым приводом.

Примечание. Вал привода может снабжаться как рукояткой для управления вручную, так и электродвигателем, включаемым дистанционно.

Появившийся относительно недавно регулируемый элеватор отопления позволяет производить модернизацию тепловых пунктов без кардинальной замены оборудования. Учитывая, сколько еще подобных узлов функционирует на просторах СНГ, подобные агрегаты приобретают все большую актуальность.

Что такое элеваторный узел?

Элеваторный или тепловой узел – это приспособление, одновременно выполняющее функции инжекционного насоса. Главное предназначение такой конструкции заключается в повышении давления в отопительных сетях и увеличении прокачки и объема теплового носителя в магистрали.

Элеватор отопления позволяет транспортировать по магистрали теплоноситель с температурой +150°С, что повышает энергоэффективность системы отопления. Если сравнить теплоотдачу определенного объема жидкости с температурой +90°С с таким же объемом жидкости с температурой 150 градусов, то количество транспортируемой тепловой энергии во втором случае будет значительно больше.

Описывая элеваторный узел системы отопления и что это такое, стоит отметить, что такие устройства позволяют быстро перемещать по магистрали теплоноситель с температурой выше точки кипения без преобразования жидкости в пар. Это достигается благодаря тому, что в сети постоянно поддерживается высокое давление.

Схема и принцип работы

Схема элеваторного узла отопления довольно простая. Внешне конструкция напоминает громоздкий тройник из металлических труб, каждая из которых на конце имеет соединительный фланец.

Типовая схема элеваторного узла отопления выглядит следующим образом:

• Левый патрубок напоминает сопло, которое сужается до необходимого расчетного диаметра.
• После него следует цилиндр камеры смешивания.
• Снизу находится патрубок для присоединения обратного трубопровода.
• С правой стороны есть еще один патрубок. Это специальный диффузор с расширением, направляющий нагретый теплоноситель в отопительную систему.

Рассмотрев устройство элеватора теплового узла, стоит разобраться в его подключении. К левому патрубку подключается подающая магистраль отопительной централизованной сети. К нижнему патрубку подключается трубопровод с обраткой. С двух сторон устанавливаются отсекающие задвижки и сетчатые фильтры грубой очистки.

Важно! Конструкция теплового узла обязательно дополняется датчиками температуры, манометрами и тепловыми счетчиками. Если рассматривать тепловой узел в многоквартирном доме, принцип работы устройства заключается в следующем:

Если рассматривать тепловой узел в многоквартирном доме, принцип работы устройства заключается в следующем:

• При прохождении теплоносителя через патрубок с соплом его скорость увеличивается за счет повышенного давления жидкости в магистрали. Это позволяет добиться эффекта инжекционного насоса. Благодаря соплу обеспечивается более эффективная циркуляция жидкости в трубопроводах.
• При попадании воды в смесительную камеру напор уменьшается. При прохождении струи через диффузор в камере смешивания среда разрежается. Благодаря эффекту инжекции жидкость с большим давлением увлекает за собой воду из обратной магистрали.
• Охлажденные и нагретые потоки перемешиваются в камере элеватора. В итоге при выходе из диффузора теплоноситель имеет температуру в пределах 95 градусов.

Важно! Для эффективной работы элеваторного узла разница давлений в подающей и обратной магистрали должна быть в определенных пределах, чтобы преодолевать гидравлическое сопротивление жидкости

Плюсы и минусы теплового узла

Элеваторный узел системы отопления имеет следующие преимущества:

• Приемлемая стоимость и простота конструкции делают элеватор востребованным, несмотря на его внушительный «возраст».
• Это энергонезависимое устройство не нуждается в электроснабжении для работы.
• Благодаря наличию элеватора отопления сечение магистрального трубопровода можно сделать меньше, что позволяет сэкономить на его устройстве.

Минусы этого приспособления заключаются в невозможности регулировки температуры теплоносителя. Однако этот недостаток можно нивелировать использованием приборов для регулировки диаметра сопла. В таком случае контроль над температурой осуществляется управлением скоростью потока, что сказывается на степени разрежения в смесительной камере.
