Одножильный провод пв-3 (пугв)

Область применения провода

В маркировке кабеля прописана достаточно широкая область применения. Провод можно использовать для прокладки проводки, подключения электроприборов, силовых сетей и автоматики.

Однако для силовых кабелей использовать ПГ3 не целесообразно. Куда лучше подходят двужильные и многожильные провода (в зависимости от количества фаз переменного тока, т. е. двужильный провод удобно использовать для прокладки силовых линий двухфазного тока). Для проводки в доме или квартире куда лучше подойдут провода с более продуманной изоляцией, защищающей кабель от механических повреждений. К тому же есть модели материалов, которые прекрасно служат в стяжке.

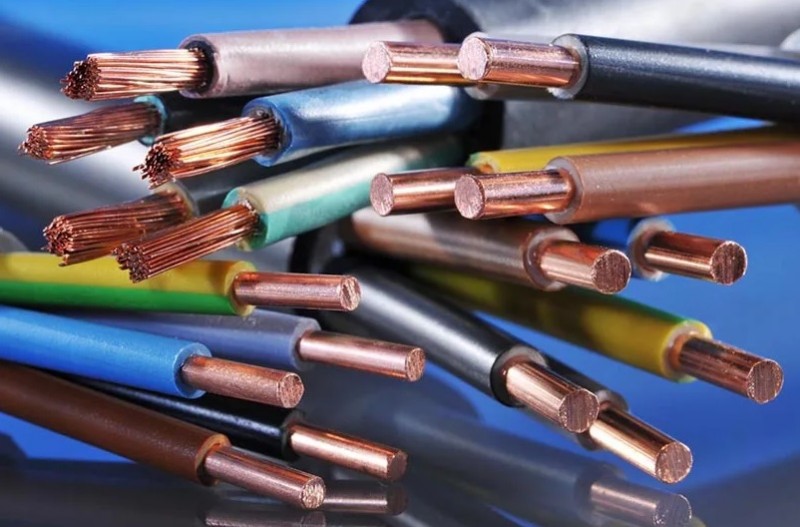

Медные жилы

Большим минусом для использования кабеля в домашней проводке является опасность перегорания при слишком больших нагрузках. Он не вызовет пожара, но с легкостью испортит плоды трудов электромонтажников по оборудованию жилища.

Но это не повод ставить на проводе крест. В конце концов, зачем-то его до сих пор выпускают. ПВ3 нашел самое широкое применение в автоматике. Так, его часто используют в системах пожаротушения. Провод незаменим в системах автоматики котельных, вентиляции, электроснабжении автомобиля.

Использование ПВ3 в щитке автоматики вентиляционной установки

Обратите внимание! ПВ3 часто используют в отечественных марках машин и при ремонте запорного элемента дверей, электроснабжении ламп салона и приборной панели. В этом плане провод выгодно отличается от заграничных аналогов, которые в разы дороже

Именно в системах автоматики и электроснабжения автомобилей используется главное свойство провода — гибкость. При огромном количестве проводов и технологически важных деталей конструкции провод легко проходит любые изгибы, соединяя между собой различные модели.

При слишком высокой нагрузке на системы автоматики провод перегорает, что вызывает срабатывание сигнализации. Как раз то, что нужно для систем пожарной сигнализации и любой другой автоматики.

Таблица технических характеристик кабелей ПВ

В ходе домашнего ремонта провод идеально подойдет для обустройства заземления. Заземлить щиток частного дома или какую-либо часть квартиры можно без особых проблем любым кабелем, но ПВ3 отличается дешевизной. При этом модель отлично справится со своей задачей по отведению блуждающих токов.

Провод ПВ 3, ПВ 1, ПуГВ: технические характеристики

А теперь рассмотрим основные технико-эксплуатационные характеристики ПВ-провода. Все они могут быть разделены на две категории – механические и электрические, поэтому рассмотрим их отдельно.

Механические характеристики

К механическим параметрам можно отнести разрыв, гибкость, устойчивость к сжатию, прочность изоляции и жил перед атмосферными воздействиями.

Поговорим о каждом параметре отдельно:

1. Основная характеристика ПВ – способность к изгибу. Из названия становится ясно, что с данным параметром у изделия не все гладко. В среднем ПВ1 можно сгибать на радиусе, равный не более десяти наружным диаметрам.
2. Недостаток гибкости ПВ1 компенсируется другими полезными свойствами. Диапазон рабочих температур при эксплуатации изделия составляет от -50 до +70 гр. Цельсия. Для сравнения аналогичный параметр для гибкого шнура ШВВП составляет от -25 до +40 гр. Цельсия, при этом воздействие температурой более 70 гр. приводит к разрушению изделия. В случае с ПВ1 он не будет деформироваться при кратковременном воздействии температуры до 150 гр. Цельсия.
3. Другое преимущество – устойчивость к влаге. При температуре воздуха +30 гр. Цельсия он должен работать с влажностью 100%.
4. Провод с легкостью переносит вибрации, акустические удары и т. п.
5. Еще одно достоинство – изоляция кабеля не поддерживает горения, характеризуется устойчивостью к воздействию агрессивной среды.
6. ПВВ1 – высоковольтный кабель, созданный на базе обычного ПВ1. Он используется в машиностроении.
7. Срок эксплуатации кабеля – не менее 15 лет. Для многих процессов этого более чем достаточно.

Электрические характеристики

Однако более важными считаются электрические характеристики любого провода. И если по механическим параметрам ПВ1 не так хорош, то по электрическим проявляет себя с лучшей стороны.

Используется кабель в электрических сетях переменного тока при напряжении до 450 В и частоте 400 Гц. Для сетей постоянного тока напряжение может достигать 1000 В.

Остальные характеристики:

1. Сопротивление провода напрямую зависит от площади сечения. Например, для проводника 0,5 кв. мм сопротивление составляет до 15 кОм, 5 кв. мм – 11 кОм, ПВ1-120 – 3,5 кОм.
2. Приведенные выше значения актуальны для отрезка провода длиной 1 км и температуры эксплуатации 70-90 гр. Цельсия. Если условия отличны от указанных, то величины будут иными.
3. Испытательное напряжение намного выше заявленного в технической документации и составляет 2500 В. Интерес представляет сам процесс тестирования кабеля. Для этого берется отрезок длиной 5 м или более. Он помещается в воду на 24 часа. К его концам подают испытательное напряжение. В результате провод ПВ1 должен выдержать подобные нагрузки в течение 15 минут.
4. ПВ1 характеризуется устойчивыми параметрами. В процессе эксплуатации его сопротивление отличается от номинального значения максимум на 120%. И это хороший показатель.

Разновидности

ПВ – это общее название проводов с изоляцией из качественного поливинилхлорида. Если рассматривать глубже, то существует огромное количество разновидностей этого изделия: есть как монтажная, так и установочная продукция. Все перечисленные ниже провода с успехом используются в электросетях переменного тока напряжением до 450 В:

1. ПВ1 – это установочный провод, используемый в электросети напряжением 450 В и частотой не выше 100 Гц. В случае с сетями постоянного тока ПВ1 может использоваться при напряжении до 1000 В. Максимально допустимое значение тока – 41 А. Жилы производятся из луженой меди. Любой ПВ1 является одножильным, причем проводник состоит из нескольких мелких проволочек.
2. ПВ3 – аналог ПВ первого класса гибкости. По основным технико-эксплуатационным параметрам он ничем не уступает ПВ1, однако его можно использовать как монтажное изделие.
3. БПВЛ – бортовой провод. Его название обусловлено изначальным предназначением: кабель применялся в авиастроении. С течением времени его начали применять при коммутации стационарного оборудования. Максимально допустимое напряжение в сетях переменного тока составляет 250 В при частоте 2000 Гц, постоянного – 500 В.
4. АПВБбШв – силовой провод, жилы которого производятся из алюминия. Основное предназначение – транспортировка энергии по стационарным электрическим установкам в электросетях переменного тока напряжением и частотой, не превышающими 1000 В и 50 Гц соответственно. Кабель с аналогичной маркировкой, но без буквы «А» на первом месте – такая же продукция, но из медных жил.
5. АПВ – алюминиевый установочный провод с параметрами, аналогичными медным изделиям. Главное отличие алюминиевой продукции – максимально допустимое напряжение при переменном токе составляет 400 В (а не 450) при частоте 50 Гц (вместо 100).
6. КСПВ – качественный провод, который применяют при обустройстве систем сигнализации и видеонаблюдения. Содержит двухслойную изоляцию: внутренняя оболочка изготавливается из полиэтилена, наружная – поливинилхлорида. Зачастую внешняя изоляция имеет белый цвет.

Характерные ошибки при работе с этими и другими проводами

• При покупке провода визуально проверяйте целостность изоляции, по возможности прозвоните моток мультиметром убедившись в целостности жилы. Посмотрите наличие бирки, где должна быть указана марка провода, сечение, длина мотка и вес;
• Часто деревянные барабаны или бухты складывают для хранения на открытый грунт, это категорически запрещается. Бухты должны храниться на стеллажах в сухом помещении;
• Использовать ПУВ для заземления путем соединения корпуса оборудования с общим заземляющим контуром не рекомендуется. В данном случае провод должен иметь сечение не менее 16 мм2, для этого ставят ПВ-2 и большего класса сечения.

Иногда ПУВ с монолитными медными жилами устанавливают на бытовую технику или промышленное оборудование с подвижными элементами. Это может быть газонокосилка, подвижная часть технологического оборудования, лебедка для кран-балки и другие. Это категорически запрещается делать, в процессе эксплуатации жилы часто перегибаются и отламываются в местах соединений. Для этих целей применяются только гибкие многожильные провода желательно в двойной резиновой изоляции.

• При прокладке ПУВ через стены в качестве розеточных и осветительных сетей его надо пропускать через пластиковые или металлические трубы;
• Иногда не опытные монтажники разматывают провода с наружной стороны бухты, это периодически требует поднимать и переворачивать бухту, в конечном итоге провод путается. Конец провода надо извлекать из внутренней части бухты и последовательно вытаскивать, от будет равномерно выходить кольцами не путаясь.

Есть специальные приспособления, на которые одевается бухта и разматывается провод

Провод ПуВ (ПВ1)

Провод установочный и бытовой

Установочный изолированный провод ПуВ выполнен в соответствии с ТУ 16-705.501-2010, используется для электроустановок в электросетях переменного тока, U=450/750 В. Продукция сертифицирована, стандартизирована, по техническим и эксплуатационным параметрам отвечает международным нормам МЭК.

Марка	Конструктивные особенности
ПуВ	Медный одножильный. Оболочки нет. Поливинилхлоридная изоляция. При электромонтажных работах для создания сети прокладывается в полых монтажных профилях (коробах, трубах и т.п.)
ПуГВ	Гибкий, 1-ножильный, из меди. Без оболочки. Изолирующий материал – ПВХ. Используется в случаях, когда при прокладке необходима повышенная гибкость. ____________________________________________________________________________
ПуВВ	1-но, 2-х, 3-хжильный, медный. Оболочка и изоляционное покрытие выполняются из поливинилхлорида. Монтируется в бетоне, кирпиче, штукатурке, а также, открытым способом по несущим поверхностям.
ПуГВВ	Одна гибкая жила из меди, материал оболочки и изоляции – поливинилхлоридный пластик. Применяется при монтаже электрической цепи в местах, где кабель должен легко сгибаться.

Конструкция

• Электропроводящая жила выполняется из медной проволоки первого, второго, пятого класса, изготовленной с технологией отжига (соответствует ГОСТу 22483-77).
• Изоляционное покрытие накладывается на жилы, расположенные в параллельных плоскостях.
• Для придания проводу цилиндрической формы, в оболочке из поливинилхлорида междужильные промежутки заполнены.
• Изолирующий материал – поливинилхлоридный пластик разных расцветок, которые обозначается определенной маркировкой.

Область применения

Установочные кабели ПуВ распределяют электрическую энергию в электросетях переменного тока Uном=450/750В, fном=400Гц, постоянного – 1000 В, используются для подключения электростанков, агрегатов, внутренних установок и другого промышленного оборудования, оборудования осветительных силовых цепей. Обеспечивает длительную работу в производственной сфере.

Характеристики

• Минимально допустимая температура прокладки -15°С.
• Допускается продолжительный нагрев не выше t=+70°С.
• Исполнение: климатический класс УХЛ, 2-ой категории (по ГОСТу 15150-69).
• Не выделяет продуктов горения. Не горит в случае, если выполнен одиночный монтаж. Класс ПО 01.8.2.5.4.
• Диапазон эксплуатационных температур от -50°С до +65°С, влажности при t=+35°С – 100%.
• Производственная длина >100 м.
• Гарантия на эксплуатацию (с момента ввода) — 3 года.
• Изгибание более:

— ПуВ, ПуВВ – 10 диаметров

— ПуГВ, ПуГВВ – 5 D.

Характеризуется длительным эксплуатационным периодом (свыше двадцати лет) в нормальных условиях.

Как правильно использовать провод?

Во время наружной прокладки ПуГВ его обязательно стоит помещать в гофрированные трубки или кабельные каналы. Это необходимо для исключения возможности растрескивания изоляции под воздействием ультрафиолетовых лучей, а также для предотвращения механических повреждений. Следует помнить, что при прокладке провода температура окружающей среды должна быть не ниже -15 оС. Если данный показатель будет ниже, то кабель потеряет свою прочность. Игнорирование этого правила может привести повреждениям изоляции при сгибании.

Важно! При прокладке трасс необходимо следить за радиусом изгиба провода. Она должна быть не менее 5 наружных диаметров провода, который учитывается вместе с изоляцией

Радиус изгиба

Обратите внимание на советы по выбору:

• В первую очередь необходимо осмотреть кабель, и убедиться в отсутствии механических повреждений и дефектов, а также, в том, что сечение совпадет с заявленным значением.
• При помощи обычного мультиметра можно с легкостью проверить сопротивление.
• Через каждые 500 мм на провод нанесена маркировка, в которой указаны его тип, завод-изготовитель и дата производства.

Вам это будет интересно Определение сечения провода

Важно! В случае, если кабель продается в бухте, то на нее должна быть нанесена следующая информация: дата производства, масса бухты, длина изделия, ярлык с маркой производителя и штамп контроллера. Маркировка

Маркировка

Расшифровка названия и особенности конструкции провода ПВ3

На первой стадии знакомства с этим проводом давайте разберемся с расшифровкой его аббревиатуры, а также особенностями конструкции. Тем более что здесь есть свои «подводные камни».

Расшифровка названия ПВ3

И кроются эти «камни» именно в расшифровке. Дело в том, что сейчас такого провода как ПВ3 не выпускают. Его название несколько видоизменилось. Но давайте обо всем по порядку.

Основные характеристики провода ПВ3

Итак:

• Согласно ГОСТ 6323 – 79 первая буква в аббревиатуре указывает, что данный проводник является проводом. Вторая буква указывает на материал изоляции. В нашем конкретном случае это – «В», что значит винил или как его еще называют поливинилхлорид.
• Цифра 3 в конце обозначает класс провода по гибкости. Всего существует 6 классов. И чем ниже цифра, тем провод менее гибкий. То есть провод ПВ 1 3 значительно менее гибок чем провода ПВ 3 3.
• Так было до 2010 года. Но в 2010 году был введен новый стандарт ГОСТ Р 53768 – 2010, который внес кардинальные изменения. Согласно него структура обозначения марок проводов и кабелей полностью изменилась.

Расшифровка типа провода согласно ГОСТа 2010 года

• Теперь наш провод ПВ3 должен называться как ПуГВ. Поэтому давайте разберем и эту аббревиатуру.
• Пу – обозначает провод установочный. Вообще теперь существует только два вида первых символов Пу – провод и Ку – кабель.

• Символ «Г» означает, что провод гибкий. Если провод не является гибким, то никаких символов вообще не указывается.
• Последний символ «В». Он, как и раньше означает поливинилхлоридную изоляцию.
• Кроме этих символов современная аббревиатура может содержать информацию о материале оболочки при ее наличии и о классе пожарной безопасности, при наличии таковой защиты.
• После этого в названии провода обычно указываются цифры от 0,5 до 95. Они указывают сечение провода.

Конструкция провода ПВ3

Теперь давайте рассмотрим конструкцию самого провода. Как вы можете видеть на видео провод ПВ3 является одножильным. В качестве токоведущих частей используется проволока, изготовленная из меди.

Конструкция провода ПВ3

Для того чтоб провод был гибким каждая токоведущая жила изготовлена из нескольких проволок скрученных между собой. Так провода с сечением от 0,5 до 35 мм2 изготавливается из не менее чем 7 отдельных проволок.

Чем меньше сечение каждой отдельной проволоки, тем выше гибкость провода. Так согласно ГОСТ 6323 – 79 для провода ПВ 3 данных сечений может выпускаться провод 2, 3 и 4-го класса гибкости.

Зависимость толщины проволок от гибкости провода ПВ3

Класс гибкости может изменяться в зависимости от сечения каждой отдельной жилы. Так, например, для проводов ПВ 3 3 может применяться проволока диаметром не более 0,79 мм.

В этом случае провод будет иметь класс гибкости 3. Если же применяется проволока диаметром не более 0,53 мм, то характеристика такого провода позволит отнести его к 4-му классу гибкости.

Провод ПВ3 95

А вот для проводов с сечением в 50 – 95 мм2 сечение каждой отдельной проволоки должно быть не более значений, указанных в ГОСТ 22483 – 77 для третьего класса.
Кстати количество этих проволок должно быть не менее 16 штук.

Номинальные параметры изоляции провода ПВ3

Следующим важным элементом в конструкции провода является изоляция

Но здесь все достаточно просто.
В зависимости от сечения провода ее толщина строго оговорена и должна соответствовать значениям, приведенным ниже.
Согласно ГОСТ 6323 – 79 изоляция провода может быть двухслойная.
В этом случае толщина первого слоя должна составлять не менее 70% толщины всей изоляции.

Стандартные расцветки провода ПВ3

Последним вопросом, на который мы обратим внимание, является расцветка провода.
Основными считаются восемь цветов, приведенных ниже, но по желанию заказчика может быть выполнена любая окраска поверхности изоляции.

Использование

Из распаячной коробки либо напрямую из щитка к любой бытовой розетке и напрямую подсоединяемым электроприборам бросают провода с 2 или с 3 жилами (фаза, ноль, заземление). Присоединение же устройства освещения производится двумя отдельными одножильными электропроводами, один из которых (фаза) оснащён выключателем. Использовать для прерывания электрической цепи многожильные провода нерационально. Если в светильнике используется несколько ламп, то от второй клеммы выключателя к люстре делают вывод многожильного провода (жилы по числу ламп). Однако от источника света до прибора размыкания электроцепи прокладывается всё тот же фазовый одножильный провод ПВ.

Будьте осторожны! Если прерывание электрической цепи ошибочно выполнено на нулевом проводе, то светильник всегда будет находиться под напряжением. Для определения фазы используйте индикаторную отвёртку.

Согласно ГОСТу 6323-79 медный провод, изолированный поливинилхлоридом, применяется для монтажа электроцепей:

в пустотах строительных конструкций, в стальных трубах и т. п (ПВ1); там где предполагается изгиб (ПВ2 гибкий и ПВ3 повышенной гибкости); там где предполагается неоднократный изгиб (ПВ4 особо гибкий).

Как видим, цифра после наименования указывает не на количество жил, а на класс гибкости. Чем выше число, тем более устойчив провод на изгиб.

Обратите внимание: указанный выше стандарт с 01.01.2011 прекратил своё действие на территории РФ, однако продукция с подобной маркировкой продолжает не только применяться, но и завозиться с ближнего зарубежья. Чтобы избежать недоразумений, следует знать, что по ГОСТ Р 53768-2010 и ТУ 16-705.501-2010: ПВ1 и ПВ2 – это то же самое, что ПуВ, а ПВ3 и ПВ4 – ПуГВ (провод установочный гибкий поливинилхлоридный)

Производители провода ПВ-3 1×6

ПВ3 производят только в России, импортными могут быть аналоги. Ниже представлены основные поставщики продукции на рынок.

ООО «Биконнект (Стинкаб)»

«Стинкаб» — достаточно молодой производитель кабельной продукции. Но может именно поэтому и стоит выбрать его, ведь компания за столь короткий срок успела себя зарекомендовать. Офис завода находится в Москве, склады с продукцией расположены в г. Климовск.

Обратите внимание! При крупном заказе есть возможность забрать кабель самовывозом

ЗАО «ЭнергоМаксимум»

В отличии от предыдущей фирмы это поставщик, который работает с крупнейшими отечественными заводами-производителями кабельной продукции. Компания имеет достаточно длинную историю и сложившиеся традиции качества. Поставщик позиционирует себя как крупнейшая фирма в Приволжье.

Важно! При работе с фирмой нужно обратить внимание на отсутствие наименования ПВ3. Компания работает с наименованиями по актуализированному ГОСТу за 2010 г., поэтому материал здесь проходит под маркировкой ПуГВ

ООО «Элком-Элетро»

Это настоящий гигант в области дистрибуции кабельной продукции. Как и ЗАО «ЭнергоМаксимум», компания занимается только продажей кабелей. Фирма присутствует на рынке с 1992 г., имеет удобный сайт и огромное число наименований. ПВ3 так же присутствует, как и остальные позиции маркировки ПВ с поправкой на новое наименование.

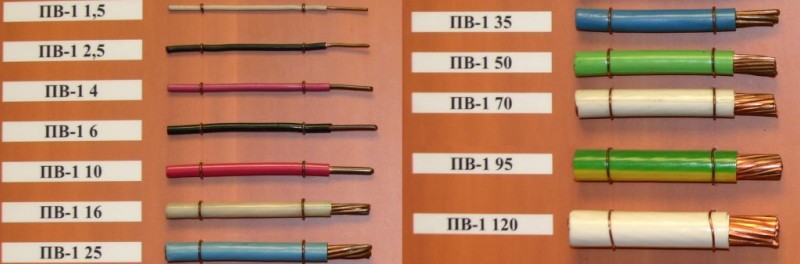

Сечение кабелей ПВ

Не стоит бросать идею использовать ПВ3 сразу после прочтения перечня ограничений и недостатков. Кабель прекрасно исполняет свою роль — гибкого одножильного проводника автоматики и контуров заземления. Идеальных кабелей не существует, а если они и есть, то стоят заоблачных денег. Кабель для заземления ПВ3 1×6 дешевый и прекрасно подходит для своей сферы использования.

Как выбрать провод марки ПВ-3

Прежде чем выставить на продажу кабельную продукцию, производители проводят различные исследования. Изначально определяются механические или электрические свойства проводника. Кроме этого, специалисты оценивают состояние изделия. То есть можно ли его применять для дальнейших электромонтажных работ.

Выбор изделия

При приемке каждый по отдельности провод проходит различные испытания. Изначально ведётся проверка устройства, определяется размер. Определяется электрическое сопротивление токопроводящей жилы, а также изоляция. Далее проверяются маркировка, упаковка, прочность расцветки.

Как правило, периодические испытания провод должен проходить регулярно. К следующему этапу проверки относится определение сопротивления токопроходимости. Не менее важным фактором являются стойкость изгиба и удар при температуре −15 ⁰С, прочность конструкции и удлинение на разрыв. Специалисты проводят испытания на потерю массы, тепловой удар, термическую стабильность, а также перепады температуры.

Обратите внимание! Все этапы проверки проводятся в соответствии с нормами ГОСТ 44295, а также другими нормативными актами. Для каждого изделия действуют определённые технические стандарты, которые нужно соблюдать

Прежде чем купить провод для электромонтажных работ, необходимо обратить внимание на размер изделия, заявленный продавцом. Кроме этого, нужно учесть вес проводника

Для выявления точных результатов можно воспользоваться штангенциркулем. При помощи данного инструмента потребителю удастся замерить диаметр проводника.

Кроме этого, можно замерить сопротивление токопроходимости провода. Получить верные данные можно при помощи обычного мультиметра. Проводить замер изделия нужно строго определённой длины.

Вместо вышеописанных действий необходимо лишь замерить толщину изоляции и проверить, насколько просто она снимается. Для этого потребуется применить штангенциркуль.

Расшифровка и конструкция провода ПВ3

И начнем наш разговор с разбора обозначения, а также конструкции провода. Это позволит в дальнейшем более правильно выбирать условия эксплуатации, а также понимать с чем связаны те или иные ограничения.

Расшифровка аббревиатуры ПВЗ

Провод с медной жилой ПВ3 используется уже очень давно и изготавливался согласно ГОСТа 6323 – 79. Но не так давно вышел новый ГОСТ Р 53768 – 2010, согласно которого старое доброе обозначение ПВ3 было заменено на ПуГВ. В связи с этим в нашей статье мы рассмотрим оба варианта обозначения данного провода.

Расшифровка названия провода ПВ3

• Начнем с устаревшего варианта. В начале обозначения любого провода может стоять буква «А». Она означает, что провод изготовлен из алюминия. Если этой буквы нет, как в нашем случае, то это обозначает, что провод изготовлен из меди.
• Аббревиатура «П» обозначает, что перед нами провод. Кроме проводов существуют еще шнуры – «Ш» и кабели – «К».
• Буква «В» обозначает тип изоляции. В нашем случае это поливинилхлорид, который еще называют винилом. Именно последнее обозначение и дало обозначение «В».
• Цифра три в конце, ни что иное, как класс гибкости провода. Всего существует 6 классов гибкости и чем выше цифра, тем более гибким он является. Тройка говорит о том, что провод хорошо гнется.

Расшифровка названия провода ПуГВ

Теперь давайте разберем обозначение данного провода согласно ГОСТ Р 53768 – 2010:

Первой аббревиатурой идет «Пу». Она говорит нам о том, что перед нами провод установочный.

Номинальные сечения различных типов проводов

Последующие символы могут обозначать исполнение провода по пожарной опасности – «НГ». В частности, там может содержаться информация о категории по пожарной безопасности и о материалах, выделяемых при горении. Но в данный вопрос мы не будем сильно погружаться, так как это обозначение едино для всех типов проводов.

Конструкция провода ПВ3

Теперь давайте рассмотрим конструкцию провода. Чтобы не быть голословными, в качестве примера возьмем ПВ3 1х6 провод, который достаточно распространен.

Токоведущая жила выполненная из нескольких скрученных проволок

Провод данной марки является одножильным, то есть он имеет одну токоведущую часть. Она собрана из нескольких проволок скрученных между собой, что позволяет проводу относиться к третьему классу по гибкости.

Класс гибкости проводов

Каждый класс по гибкости имеет свои нормативы. Например, провод первого класса с сечением в 6 мм2 вполне может быть выполнен единой проволокой. А вот для третьего класса таких проволок должно быть не менее семи. Причем четко оговаривается и их максимальный диаметр, который в нашем случае не может превышать 0,65 мм

Если бы у нас был провод четвертого класса гибкости, то максимальный диаметр каждой отдельной проволоки бы составил 0,53 мм.

Типоразмеры провода ПВ3

Также важно отметить и сечение провода ПВ3 который допускает инструкция – это от 0,5 до 500 мм2. Но на практике данный провод обычно выпускается в пределах от 0,5 до 95 мм2.

Толщина изоляции у проводов различных сечений

Кроме токоведущей жилы у нас имеется изоляция

Здесь для нас определяющим является ее толщина. Поэтому она так же строго нормируется. Так, в нашем случае она должна быть не меньше чем 0,8 мм
При этом, понятное дело, для больших сечений увеличивается и толщина изоляции.

Цветовой ряд проводов ПВ3

Последним вопросом, на который часто забывают обращать внимание, является окраска провода. Она может иметь большое разнообразие цветов
Причем не только одноцветную, но и многоцветную. Кстати, чтобы получить сертификат на провод заземления ПВ3, необходимо, чтобы провод имел желто-зеленую окраску.

Где применяется провода марки ПВ, можно ли использовать в авто для звука?

Благодаря большому количеству токопроводящих проволок в сечении проводника, ПВ-3 (ПУгВ) хорошо зарекомендовали себя в подвижных элементах электроустановок, особенно там, где требуется повышенная гибкость, свое применение получили буквально везде:

• в быту – при прокладке в квартире, доме, гараже, использование в качестве переносных и временных соединений, удлинителей (переносок), заземления
• в промышленности – спец. оборудование, подвижные потребители в цехах, мощные потребители тока, в наружной прокладке пвз особенно хороши в использовании
• для линий электропередач – с частотой до 400Гц, линиях связи
• для аудио систем – например, в качестве силовых проводов для автозвука в машину. Для таких целей хорошо подойдут провода сечением 1х25мм², 50мм², 70мм² в зависимости от мощности установки. При правильном подборе сечения, можно получить качественную и стабильную акустическую систему. Провод компании зендз (zendz) или Pride площадью 50мм² способен передать аж до 290А тока, что уж говорить о 70мм². Учтите, чтобы без потерь и помех передать такой мощный ток, концы провода необходимо обжать наконечниками (гильзовать) – подробнее.

ПВ 3 для звука в машину 50мм2
