Особенности чугунных радиаторов мс 140 500

Общие данные

Предлагаемые производителями батареи отличаются по числу секций.

Их изготавливают:

• в 10-секционном виде;
• в 7-секционном исполнении;
• в 4-секционном виде.

Разновидности батарей марки МС

МС-140-500 имеют плоскую поверхность и окрашены в разные цвета.

Чтобы выдерживать конкуренцию с более современными типами приборов, изготовителям чугунных обогревательных батарей пришлось расширять данную линейку изделий.

В данный момент на российском рынке представлены нижеследующие модели.

1. Чугунные радиаторы отопления МС-140-500 производит Республика Беларусь. Это устройство претерпело несколько усовершенствований. Теперь его поверхность, как правило, обладает плоским видом. Помимо всего прочего, изделие поставляется уже покрашенное в разные цвета.
2. Батарея МС-140-500 на 7 греющих элементов. Это фронтальная разновидность предыдущей модели.
3. Аналог МС-140-300. Данный прибор отличает промежуток между ниппелями в 300 миллиметров.
4. Модель МС-140-108 не нуждается в существенном уходе и не требует постоянного технического обслуживания.

Разница между разными моделями устройств.

1. Чугунные радиаторы отопительные марка МС-140-180 и 98 имеют промежутки между ниппелями в 108 и 98 миллиметров. Производятся устройства, как и предыдущее, Россией и Украиной.

Благодаря такому широкому выбору изделий, владельцы недвижимости могут обустроить отопление в доме оптимальным образом.

Что это такое

Описание

Под названием чугунный радиатор МС-140М-500 (МС-140-500) продается секционная батарея из серого чугуна с чугунными или стальными соединительными ниппелями и межсекционными прокладками из паронита.

Свойства изделия вполне обычны для чугунных отопительных приборов:

• Значительная масса и, как следствие, большая тепловая инерционность;
• Солидная емкость в пересчете на секцию, опять-таки увеличивающая тепловую инерционность;
• Относительная хрупкость (серый чугун нестоек к ударным нагрузкам);
• Умеренная стойкость к внутреннему давлению.

Крепежные элементы не входят в комплект. В зависимости от выбора кронштейнов прибор может крепиться на стену или устанавливаться на пол.

Скажем прямо: батареи на фото – не шедевр дизайна.

Характеристики

Технические характеристики радиатора МС-140-500 приводятся на сайтах многочисленных производителей и продавцов. Опубликуем их и мы.

Параметр	Значение
Количество каналов для теплоносителя в секции	2
Тепловой поток на секцию при разнице температур между батареей и воздухом в 70 градусов	160 Вт
Допустимый максимум температуры теплоносителя	130 С
Материал секций	Серый чугун СЧ10 ГОСТ1412-85
Материал для изготовления ниппелей	Ковкий чугун ГОСТ1215-79
Материал прокладок	Термостойкая резина (паронит) 1Т-П, 1Т-С по ТУ38-105376-82
Рабочее давление	9 кгс/см2
Давление испытаний	15 кгс/см2
Длина секции (с учетом толщины прокладки)	108 мм
Высота секции	588 мм (500 по осям ниппелей)
Глубина (расстояние от передней до задней поверхности) секции	140 мм
Размер резьб ниппелей/коллекторов	ДУ32 /1 1/4 дюйма)
Емкость секции	1450 см3 (1,45 литра)
Масса секции	7,12 кг
Цена секции	300 – 400 рублей

Чугунные батареи прекрасно уживутся с твердотопливным котлом. Солидный вес чугунных батарей нашел отражение в советском кинематографе.

Материалы и технические характеристики чугунных радиаторов МС-140-500

Секции радиатора отливаются из серого чугуна СЧ 10 ГОСТ 1412-85. Соединяются секции радиатора при помощи радиаторного ниппеля, снабженного трубной резьбой по ГОСТу 6357-81.

Для стягивания секций радиатора на ниппеле с противоположных торцов расположена левая и правая резьба. Материал, из которого производятся ниппели, — ковкий чугун марки КЧ30-6-Ф ГОСТа 1215-79, стали 08 КП или 08 ПС ГОСТа 1050-2013.

Ниппель устанавливается между секциями. Его вращение осуществляется при помощи ключа с прямым наконечником. За счет того, что на ниппеле нанесена резьба разных направлений, секции стягиваются между собой. Доступ к нему производится через открытое отверстие радиатора.

Герметизация получившегося соединения осуществляется при помощи кольцевой прокладки. Материал прокладки — теплостойкая резина IТП или ITC, соответствующая ТУ 38 105376-82, либо кольцо 9833-73 / 18829-73.

При отсутствии возможности установить резиновую прокладку допускается герметизация стыков при помощи пакли. Пропитка пакли производится суриком или олифой. Торец радиаторной батареи закрывается пробкой из серого чугунного литья СЧ 10 ГОСТ 1412-85.

Таблица 1. Технические характеристики радиаторов МС-140-500

Производитель / Характеристики	Минский завод отопительного оборудования	ОАО «Сантехлит», Брянская область	Нижнетагильский котельно-радиаторный завод	ООО «Декарт» Новосибирск (Россия)	Луганский литейно-механический завод (Украина)
Маркировка	МС-140-500	МС-140-500-0,9	МС-140-М2-500	МС 140/500	МС-140-М4-500-0,9
Высота, мм	588	590	580	588	588
Ширина, мм	108	98	90	93	98
Глубина, мм	140
Масса, кг	7,12	6,25	6,25	7,1	6,74
Расстояние между центрами отверстий, мм	500
Размер проходного отверстия, дюйм	5/4
Объем воды в секции, л	1,45	1,45	1,4	1,45	1,33
Число каналов в секции	2
Допустимая температура теплоносителя, град.	130
Величина теплоотдачи секции, Вт (t=70 град)	185	160	160	160	184
Площадь прогрева 1 секцией кв.м.	0,244
Допустимая кислотность теплоносителя, pH	6–9
Давление испытаний, МПа	1,5	1,5	1,8	1,5	1,6
Давление рабочее, МПа	0,9	0,9	1,2	0,9	0,9

Данные модели можно применять практически с любым типом теплоносителя, отвечающим допустимым нормам кислотности.

Способы расчета площади покрытия краской

Найти нужную информацию о площади покрытия краской можно в техническом описании к модели. Обычно для отечественного оборудования ее указывают как «площадь обогрева» или иначе, если это импортный радиатор.

Самым ходовым типом отопительного устройства является МС-140. Это классика для большинства квартир старой постройки. Длина одной секции — 9,3 см, высота — 58,8 см. Площадь составляет 0,24 м². Исходя из этого, можно узнать общую площадь батареи. Площадь секции умножают на их количество. В итоге получают число, равное площади окрашиваемой поверхности чугунного радиатора. Результат лучше всегда округлять и учитывать расход краски с небольшим запасом для кранов, муфт, переходников и т.д.

Более современная или модифицированная модель отопительного устройства имеет площадь окраски чугунных радиаторов примерно 0,208 м 2 . Соответственно, красящего материала понадобится меньше.

Сейчас на многих интернет-сайтах есть специальный онлайн-калькуляторы. С их помощью можно самостоятельно высчитать необходимый показатель. Для этого нужно лишь внести в соответствующие строки следующие параметры:

• маркировку радиатора по технической документации;
• количество секций, их длина и высота.

После этого программа произведет нужные расчеты площади окраски и выдаст искомый результат.

Как видите высчитать площадь батарей отопления для покраски совсем не трудно. После этого можно с уверенностью приступать к реконструкции одного из главных интерьерных элементов.

Разновидностей отопительного оборудования множество — это радиаторы стальные, алюминиевые, металлические, биметаллические, чугунные, каждая секция радиатора имеет свои характеристики — у всех из них есть как свои достоинства, так и недостатки.

ООО «Отопительные приборы», производящее чугунные восстановленные радиаторы, в своей продукции сохраняют все стандартные характеристики, которые отвечают ГОСТу 31311-2005. Выпускаемая продукция отличается прежде всего более низкой стоимостью по сравнению с аналогичной продукцией.

Каждая секция радиатора обладает тепловой мощностью в 160 Вт. В помещение поступает длинноволновое тепловое излучение, которое от общего потока тепла составляет 35%, за счет чего идет равномерное прогревание нижней части, а возникающая конвенция с помощью других 65% от теплового потока не дает подняться высокой температуре в верхней части помещения.

Коррозийная стойкость чугуна позволяет говорить о повышенной долговечности чугунных радиаторов. Чугунные отопительные радиаторы могут эксплуатироваться до 50 лет, что также не является для них пределом. Системы с гравитационной циркуляцией могут использовать такие радиаторы.

Недостатки у отопительных чугунных батарей:

Производство и монтаж таких батарей — достаточно трудоемкий процесс, вес секции превышает 7 кг. Нельзя скорректировать величину теплоотдачи радиатора с помощью головок терморегуляции, это происходит из-за того, что у чугуна большая теплоемкость, а у секций большая вместимость. Повышенная теплоемкость позволит сохранить тепло на определенный срок даже после того как отопление будет отключено.

Отопительные чугунные радиаторы серии МС-140-500 — они отапливают жилые, общественные здания, производственные помещения, теплоноситель имеет температуру до 130 градусов С, рабочее избыточное давление в пределах 0,9 МПа.

Чугунный радиатор — секционного двухканального типа. Секция имеет длину — 93 мм, высота радиатора — 588 мм, а глубина составляет — 140 мм. Одна секция имеет площадь поверхности нагрева, равную 0,244 м2, номинальный поток тепла — 0,160 кВт. Одна секция имеет емкость — 1,45 л. и массу с учетом ниппелей и пробок в 7,1 кг. Ниппельное отверстие имеет резьбу — G1 1/4.

Серия МС-140-300 чугунных отопительных радиаторов — предназначена для отопления зданий как жилых, общественных и производственных, имеющих небольшую высоту подоконников, температура теплоносителя составляет — 130 градусов С, рабочее избыточное давление — 0,9 МПа.

Технические характеристики радиатора:

Радиатор секционного двухканального типа. Секция имеет длину — 93 мм, высота составляет — 388 мм, глубина — 140 мм. Тепловой поток имеет номинальное значение — 0,120 кВт, а емкость одной секции составляет — 1,11л., масса — 5,7 кг. Ниппельное отверстие с резьбой — G1 1/4.

Отопительные чугунные радиаторы МС-90-500 — отапливают производственные, общественные, жилые помещения. Их технические параметры:

Секционный двухканальный тип. Секция имеет длину — 78 мм, высоту — 571 мм, ее глубина — 90 мм. Тепловой поток — 0,160 кВт. Емкость одной секции составляет — 1,45 л. Резьба ниппельного отверстия — G 1/4-В.

Технические параметры

Как мы уже упомянули, наиболее популярным образцом является модель МС-140, маркировка которой расшифровывается так:

Символ	Значение
М	Модернизированный
С	Стандарт
140	Глубина в миллиметрах

Готовые к продаже чугунные радиаторы МС-140

Технические характеристики радиатора МС 140 выглядят следующим образом:

Параметр, относящийся к одной секции	Значение
Межосевое расстояние	50 см
Теплоотдача	160 Вт
Высота	58,8 см
Ширина одной секции	10,8 см
Глубина	14 см
Объём	1,45 л
Масса	7,12 кг
Рабочее давление	9 атмосфер
Максимально выдерживаемое давление	15 атмосфер
Допустимая температура теплоносителя	+130 градусов Цельсия
Гарантийный период	36 месяцев
Эксплуатационный срок	От пятидесяти лет

Если же рассматривать технические характеристики на м2 радиатора МС 140, то в таком случае теплопередача будет составлять 208 Вт.

Также бывают и различные модификации данной модели.

Так, например, характеристики радиатора М 140 АО немного отличаются:

• теплоотдача – 175 Вт;
• поверхность нагрева м2 – 299 Вт.

Изготовление своими руками коврика из старых ремней

Необходимый инструмент для установки балясин

Формулы расчёта мощности обогревателя для различных помещений

Формула расчета мощности обогревателя зависит от высоты потолка. Для помещений с высотой потолка < 3 метров эта зависимость выглядит следующим образом:

• S – площадь комнаты;
• ∆T – теплоотдача секции отопительного прибора.

Для помещений с высотой потолков > 3 м расчёты проводят по формуле

• S – общая площадь комнаты;
• ∆T – теплоотдача одтельной секции батареи;
• h – высота потолка.

Эти несложные формулы помогут достаточно точно рассчитать необходимое количество секций обогревательного прибора. Перед тем как вводить данные в формулу, определите реальную теплоотдачу секции по формулам, приведенным ранее! Данный расчёт пригоден для средней температуры входящего теплоносителя 70˚ С. При иных показателях необходимо учитывать поправочный коэффициент.

Приведем примеры расчетов. Представим себе, что комната или нежилое помещение имеет размеры 3 х 4 м, высота потолка составляет 2,7 м (стандартная высота потолка в городских квартирах советской постройки). Определим объём комнаты:

3 х 4 х 2,7 = 32,4 кубометра.

Теперь вычислим тепловую мощность, необходимую для обогрева: умножаем объема комнаты на на показатель, необходимый для обогрева одного кубометра воздуха:

Зная реальную мощность отдельной секции радиатора, подберите необходимое количество секций, округляя его в сторону увеличения. Так, 5,3 округляется до 6, а 7,8 – до 8 секций. При расчёте обогрева смежных помещений, которые не разделены дверью (например, кухня, отделенная от гостиной аркой без двери) площади помещений суммируются. Для комнаты со стеклопакетом или утеплёнными стенами округлять можно в меньшую сторону (утепление и стеклопакеты снижают теплопотери на 15-20%), а в угловой комнате и помещениях на высоких этажах добавьте одну-две секции «про запас».

Почему не греет батарея?

Но иногда и мощность секций пересчитана на основе реальной температуры теплоносителя, и их количество рассчитано с учётом особенностей помещения и установлено с необходимым запасом… а в доме холодно! Почему так происходит? Какие для этого существуют причины? Можно ли такую ситуацию исправить?

Причиной снижения температуры может быть уменьшение напора воды из котельной или ремонт у соседей! Если во время ремонта сосед заузил стояк с горячей водой, установил у себя систему «тёплый пол», начал отапливать лоджию или застекленный балкон, на котором устроил зимний сад – напор горячей воды, входящей в ваши радиаторы, разумеется, снизится.

Но вполне возможно, что в комнате холодно потому, что вы установили чугунный радиатор неправильно. Обычно чугунную батарею устанавливают под окном, чтобы поднимающийся с ее поверхности тёплый воздух создавал перед оконным проёмом своего рода тепловую завесу. Однако тыльной своей стороной массивная батарея нагревает не воздух, а стену! Чтобы уменьшить теплопотери, приклейте на стену позади радиаторов отопления специальный отражающий экран. А можно и приобрести декоративные чугунные батареи в стиле ретро, которые не обязательно крепить на стену: их можно закреплять на значительном расстоянии от стен.

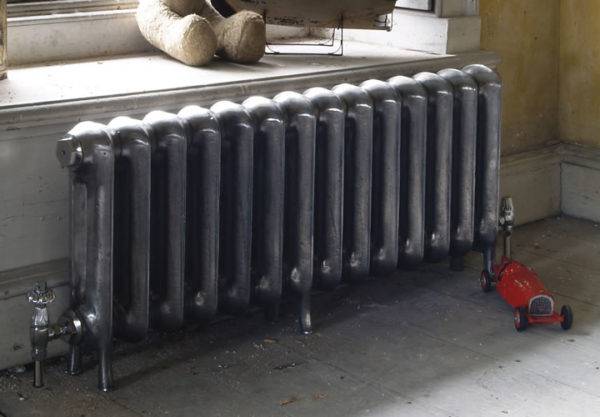

Дизайнерские батареи

Эти радиаторы изготавливаются в стиле «Ретро». Их не скрывают, а выставляют напоказ как стильный элемент декора. Но подойдут такие модели далеко не под каждый интерьер. Они элегантно впишутся в классический стиль, венецианский, готический. Внешне дизайнерские радиаторы выглядят как изделия прошлых веков. На их поверхности изображены различные рисунки, барельефы. Часто они устанавливаются на ножках. Эти ретро-батареи представлены в широком ассортименте: Guratec(Германия), Viadrus (Чехия), Demir Dokum (Турция), Roca (Испания), Rococo (Англия). Выпуском дизайнерских батарей занимаются и российские компании, например, Exemet и RetroStyle.

Чугунный радиатор в ретро стиле Guratec

У ретро-радиаторов большой размерный ряд. Расстояние между осями может составлять от 30 до 90 см, глубина батарей – от 10 до 23,5 см, а ширина секций — 4-8,1 см.

Турецкие изделия пользуются большим спросом. Популярен среди населения дизайнерский радиатор Alpine Air History 600 с мощностью 143 Вт. Он может применяться в помещениях различного назначения. К нему можно легко присоединить дополнительные секции, увеличивая мощность обогрева. На заводе его покрывают слоем грунтовки и высококачественным лаком, испытывают гидравлическим давлением в 15 бар. Все секции радиатора прогреваются равномерно. Благодаря толщине материала практически не слышен звук циркуляции воды внутри отопительного прибора. Обогреватель украшен ненавязчивым орнаментом из водяных растений во французском стиле «Ар Нуво». При желании можно найти модели с межосевым расстоянием 350, 500,600 и 800 мм.

Чугунный радиатор в ретро стиле Alpine Air History 600

Впечатляет своим дизайном батарея Demir Dokum Retro 600. Поверхность каждой секции выполнена в дворцовом стиле конца 18 века. Вся регулировочная и запорная арматура (краны, вентили) тоже изготовлена в ретро-стиле. Смотрится обогреватель мощно, но элегантно. Применяется он для подключения к водяной или паровой системе отопления. Конструктивная особенность данного прибора – увеличенный диаметр внутренних проходных отверстий, благодаря чему ему не страшны засоры и гидравлические удары. Сколько весит такая конструкция? Масса батареи — 76,4 кг, а отапливаемая площадь составляет 14,4 кв. м. В производстве используется высококачественный чугун, которому не страшны механические повреждения, коррозия и агрессивная среда. Радиаторы Demir Dokum Retro выпускаются ещё и с межосевым расстоянием 500 и 800 мм.

Чугунный радиатор Demir Dokum Retro 600

Ещё один стильный радиатор турецкого производства — DEMRAD Retro 600. Чугунная ковка с затейливым орнаментом вызывает ассоциацию с богатыми особняками 18 века. С их помощью можно создать таинственную атмосферу в помещении с намёком на богатство. Окрашивают этот радиатор в богатые цвета чернёного серебра или старинного золота. Какие технические характеристики у этого отопительного прибора? Вес одной секции – 11,4 кг, объём – 2,6 л., теплоотдача – 126 Вт., испытательное давление – 13 атмосфер. Поверхность батареи окрашена качественной краской, которая держится долгие годы. Подключать её можно к системам отопления разных видов. Если выйдет из строя лишь часть конструкции, то менять весь радиатор не придётся, достаточно будет заменить испорченные секции.

Чугунный радиатор DEMRAD Retro 600

Отечественная компания Retro Style также занимается выпуском радиаторов в винтажном стиле. Они напоминают изделия 18-19 веков. На выбор покупателю предлагается несколько коллекций, каждая из которых отличается эксклюзивным дизайном и соответствует одному из роскошных стилей: барокко, ампир, классицизм, рококо и др. По желанию заказчика батарея может быть покрашена в нужный цвет (шоколад, гжель, красный с золотом и др.).

Чугунный радиатор Retro Style

Дополнительные характеристики

Чугунные радиаторы отопления МС-140, технические характеристики которых должны быть известны потребителю перед покупкой товара, обладают множеством преимуществ перед аналоговыми моделями. Например, низкая химическая активность металла обеспечивает длительный срок эксплуатации в отопительных сетях России. А вот малое гидравлическое сопротивление позволяет использовать их в системах с естественной циркуляцией.

Отзывы покупателей говорят о том, что температура рабочей среды достаточно высокая. Ни один другой подобный прибор не способен выдерживать +130 °С. У большинства предел составляет 110 °С. Такие приборы обладают невысокой стоимостью и высокой теплоотдачей. У всех остальных батарей из чугуна данная характеристика находится в разделе «недостатки». А вот у моделей МС-90 и МС-140 тепловая мощность секций сравниваются с металлическими и алюминиевыми радиаторами.

Для МС-140 теплоотдача может изменяться от 160 до 185 Вт. Конечное значение будет зависеть от производителя. Радиатор отопительный чугунный МС-140 можно использовать даже со слитным теплоносителем. При этом внутренние поверхности изделий не будут подвергаться коррозии.

Расчет количества секций

Точное определение количества секций в батарее отопления — дело долгое. Нужно учесть регион, материал стен, какие стоят окна-двери, сколько окон в комнате, какая их площадь, теплое внизу помещение или холодное и т.д. Если нужна методика точного расчета, смотрите тут, а приблизительно посчитать можно исходя из площади комнаты. Считается, что в среднем на обогрев 1м 2 площади требуется 100 Вт тепла. Зная площадь вашего помещения, определяете, сколько всего тепла будет нужно: умножаете площадь на 100 Вт. Затем делите на тепловую мощность выбранной модели радиаторов.

Например, в комнате 12м 2 будем ставить МС-140М-500-0.9 Брянского завода. Тепловая мощность секции — 160 Вт. Расчет:

• Всего понадобится тепла 12м 2 * 100 Вт = 1200 Вт
• Сколько нужно секций 1200 Вт / 160 Вт = 7,5 шт. Округляем (всегда в большую сторону — лучше теплее пусть будет) и получаем 8 шт.

Несмотря на то, что радиаторы носят одно и то же название: МС-140, технические характеристики у них отличаются. Дело в том, что производятся они в разных странах, и соответствуют своим отраслевым стандартам. Но для конечного пользователя это хорошо: можно выбрать тот вариант, который больше устраивает. А разница довольно приличная по некоторым параметрам

Качества и характеристики

Описываемые отопительные приборы предназначены для передачи тепловой энергии от отопительной системы помещениям общественных, жилых, производственных и пр. зданий. Рассчитаны они на температуру теплоносителя до +130 градусов и рабочее (избыточное) давление среды до 0,9 МПа. Производится продукция по ГоСТу №31311/2005, а также ТУ №4935/005/00288372/05.

Преимущества чугунных батарей

1. Высокая степень устойчивости к коррозии. Данное качество чугуна объясняется тем обстоятельством, что в ходе эксплуатации на его поверхности нарастает «сухая ржавчина». Она и предохраняет материал от коррозирования.
2. Чугун обладает хорошей износостойкостью. Грязь и мусор внутри системы ему не вредят.
3. Отличный уровень тепловой инерционности. Чугунные батареи, через 60 минут после отключения отопления, сохраняют около 30 процентов тепла. У стальных аналогов данный параметр составляет всего 15 процентов.
4. Очень продолжительный срок эксплуатации. Качественный прибор способен прослужить около 100 лет. Производители же гарантируют 15/25 лет беспроблемной службы.

На тепловом фото видно, что часть батареи забилась мусором, значит, ее надо чистить.

1. Большое сечение внутреннего пространства секций. Благодаря этому батареи нуждаются в очищении лишь один раз в несколько лет.

1. Цена таких отопительных приборов сравнительно небольшая.

Характеристики радиаторов

Теперь немного о технических свойствах данных изделий. Они у всех моделей марки МС немного отличаются. В качестве примера приведем данные по батареям МС-140-98.

Параметр	Значение
Страна-изготовитель	Россия, Украина
Температура теплоносителя, максимально	+130 градусов Цельсия
Рабочее давление, максимально	9 бар
Давление (опрессовочное)	15 бар
Тип батареи	секционный
Количество каналов в одной секции	2
Объем теплоносителя в одной секции	1.35 литра
Тепловая отдача одной секции	175 Вт
Масса одного элемента	6.2 кг
Ширина одной секции	98 мм
Сечение отверстия ниппелей	5/4 дюйма
Материал прокладок меж секциями	термостойкий тип резины
Материал пробок и секций	серый чугун СЧ/10 (по ГоСТу №1412)
Материал для ниппелей	ковкий чугун КЧ/30/6Ф (по ГоСТу №1215) либо сталь 08/КП, 08/ПС (по ГоСТу №1050)
Резьба отверстия ниппелей	G-1 на 1/4”

Исходя из этого, перед запуском отопительной системы необходимо своими руками осуществить опрессовку (гидравлическое испытание) батарей. Если они где-либо потекут, в этих местах необходимо будет затянуть ниппеля.

Проходная заглушка.

https://youtube.com/watch?v=xqMQI7W8b8Y

Радиаторы всегда укомплектовываются двумя заглушками (проходными) с правой резьбой и двумя пробками (глухими) с левой резьбой, на полдюйма. По отдельному заказу комплектация может быть изменена.

Технические характеристики батарей МС 140

Для изготовления этого типа радиаторов в свое время был разработан целый ГОСТ 8690–94, регламентирующий все параметры изделия. В соответствии с ним производилось 5 типоразмеров батарей с межосевыми расстояниями 300, 400, 500, 600 и 800 мм. Ниже в таблице представлены чугунные радиаторы отопления с техническими характеристиками габаритов в соответствии с ГОСТ 8690.

Раньше все типоразмеры данных приборов можно было увидеть не только в квартирах, но и в производственных или административных зданиях. Проводить обзор характеристик целесообразно двух самых «ходовых» типоразмеров 300 и 500 мм, что пользуются спросом до сих пор. Остальные модификации сейчас встречаются весьма редко, а изготавливаются они только под заказ.

Основные технические характеристики чугунного радиатора МС 140 с межосевым расстоянием 300 и 500 мм отражены в следующей таблице.

Изучив все характеристики, можно сделать выводы о достоинствах и недостатках рассматриваемых отопительных приборов. Преимущества их заключаются в следующем:

1. Долговечность. Она составляет не менее 30 лет.
2. Теплоотдача. Невзирая на устаревшую конструкцию, чугунный радиатор МС 140 показывает неплохие значения тепловой мощности.
3. Неприхотливость. Серый чугун, из которого изготавливаются приборы, не подвержен коррозии и спокойно переносит плохой теплоноситель с большим содержанием кислорода.
4. Нетребовательность к обслуживанию. Промывать каналы изделия раз в 2 года не бывает лишним, но если этого не делать, то МС 140 будет благополучно работать и дальше. Только показатель теплоотдачи начнет снижаться.
5. Инертность. Она является как плюсом батарей, так и их минусом. Плюс в том, что после отключения отопления прибор еще долгое время отдает тепло в помещение.
6. Доступная стоимость.

Теперь о недостатках, коих тоже немало. Та же инертность приборов вызывает их длительный разогрев и исключает возможность регулирования с помощью термоголовок. Есть и другие:

1. Большая вместительность теплоносителя. Это влияет на скорость прогрева и остывания системы, а еще заставляет затрачивать массу тепловой энергии на прогрев большого объема воды.
2. Немалый вес изделий оказывает влияние на монтаж радиаторов. Их очень непросто закрепить на стенах из пористых легких материалов, что очень популярны в наше время.
3. Низкий порог рабочего давления. Это делает невозможным его установку в системах высотных зданий.
4. Хрупкость. Настенный чугунный радиатор МС 140 500 боится ударов, поскольку имеет тонкие стенки. Растрескивается при малейшем примерзании воды от мороза.
5. Непрезентабельный внешний вид по сравнению с более современными аналогами батарей из чугуна.

Фото

Видео

Видеосюжет содержит инструкцию, как самостоятельно разобрать, почистить и собрать утюг Tefal:

Об авторе:

Инженер-электронщик с многолетним опытом работы. Несколько лет занимался организацией ремонта бытовой техники, в том числе стиральных машин. Обожает спортивную рыбалку, водный туризм и путешествия.

Нашли ошибку? Выделите её и нажмите кнопки:

Ctrl + Enter

Интересно!

В XIX веке на стирку дамских туалетов уходила масса времени. Платья предварительно распарывали, а затем стирали и сушили каждую часть отдельно, чтобы ткань не деформировалась. После стирки одежду сшивали заново.

Технические характеристики радиатора МС-140

Чугунный радиатор МС-140, технические характеристики которого заставляют потребителей выбирать данное оборудование, изготавливается на территории России и Украины. Максимальная температура теплоносителя достигает 130 °С, тогда как максимально возможное рабочее давление равно 9 барам. В одной секции имеется два канала, что позволяет утверждать: конструкция таких радиаторов является секционной. В один такой участок вмещается 1,35 л воды.

Как же рассчитать мощность теплоотдачи? Это можно сделать, зная показатели одной секции. Так, ее теплоотдача составляет 175 Вт. Весит секция 6,2 кг. Это необходимо учитывать перед монтажом устройства. Ширина одной секции равна 98 мм, а диаметр ниппельного отверстия составляет 5/4 дюйма. В качестве межсекционных прокладок таких изделий используется термостойкая резина.

Рассматривая радиатор чугунный МС-140, фото которого представлены в статье, вы должны обратить внимание на то, что секции и пробки изготавливаются по государственным стандартам 1412. В качестве материала для них выступает СЧ-10

А вот материалом для ниппелей служит КЧ-30-6Ф. Изготавливается данная часть радиатора по ГОСТ-1215. Однако, ознакомившись с преимуществами описываемых в статье приборов, не следует спешить приобретать их. Ведь перед этим необходимо узнать, какое количество секций понадобится, чтобы система отопления работала эффективно.

Способы установки чугунного радиатора

Так как чугунные радиаторы обладают немалым весом, при выборе модели лучше заранее продумать способ установки. Батарею можно просто поставить на ножки. Многие дизайнерские радиаторы уже выпускаются с ножками. Если речь идёт о других моделях, то к ним тоже можно отдельно подобрать и приобрести ножки.

Если батарею планируется прикрепить к стене, то делать это рекомендуется на несущую стенку. Можно монтировать отопительный прибор и на перегородку, но сперва её необходимо дополнительно укрепить. Для этого крепления должны быть максимально надёжными. Лучше использовать крючки или кронштейны.

Установка чугунной батареи отопления

Источники

• http://teplosten24.ru/teplootdacha-chugunnyh-radiatorov-ms-140.html
• http://fb.ru/article/281193/ms—-radiator-chugunnyiy-harakteristiki-obzor-vidyi-i-otzyivyi
• http://fb.ru/article/283114/ms–m—-radiator-chugunnyiy-harakteristiki-preimuschestva-i-nedostatki-proizvoditel
• http://gopb.ru/radiatory/kakie-luchshe-chugunnye-radiatory-otopleniya-ms-140m-500-ms-110-500-ms-110-300-texnicheskie-xarakteristiki/

Радиаторы нового поколения

Чугунные батареи нового поколения внешне выглядят намного привлекательнее, чем устройства старого образца. Они имеют современный вид и визуально напоминают радиаторы из алюминия или из стали. У них плоская передняя панель и ровная поверхность. На некоторых изделиях уже нанесена заводская эмаль, другие модели продаются без неё, окрашивать их придётся самостоятельно.

Совсем недавно чугунные батареи нового поколения завозились только из Европы (Чехии, Италии) и Китая. Сейчас уже их производят в России, Белоруссии и Украине.

Радиаторы чугунные КОННЕР ХИТ, Модерн — евродизайн

Какие преимущества у современных радиаторов европейских производителей? К их преимуществам относятся:

• высокое качество покрытия, они выпускаются на рынок окрашенными, а отечественные модели — только грунтованными;
• более гладкая форма (и снаружи и внутри);
• секции меньшего объёма;
• более высокий уровень теплоотдачи;
• меньший вес и габариты.

Таким образом, у импортных моделей больше преимуществ, чем у отечественных, но и стоят они ощутимо дороже.

Крепление унитаза к полу на плитку: пошагово

Процесс установки будет немного отличаться, в зависимости от выбранного типа монтажа. Например, для монтажа унитаза с открытым креплением нужно сделать следующее:

1. Устанавливаем конструкцию в предполагаемом месте.
2. Используя маркер, делаем на кафеле отметки, где будут монтированы крепления. Маркер должен находиться вертикально, иначе есть риск смещения пометок, что станет причиной неправильно монтажа.
3. Отодвигаем унитаз. В месте, где остались пометки, делаем отверстия (используем дрель).
4. Берем керн и процарапываем покрытие кафельной плитки (это необходимо, чтобы избежать скольжения сверла по плитке).
5. Первым используем сверло, предназначенное для стекла.
6. Как только мы преодолели стеклянный слой кафеля, берем сверло для бетона.
7. Делаем отверстие необходимой глубины. Размер зависит от купленных креплений.
8. Готовое отверстие очищается от мусора.
9. Заполняем дырку герметиком. Это позволит защитить установку от попадания на них влаги.
10. После добавления в отверстия герметик, можно вставлять установку.
11. Теперь устанавливаем унитаз. По его контуру необходимо также сделать полоску из герметика, чтобы защитить основание от попадания влаги.
12. В отверстия для монтажа вставляют элементы. Закручиваем их.
13. Чтобы защитить установку от воды, а также придать им эстетичный внешний вид, на болты можно одеть заглушки.
14. Остатки герметика удаляются штапелем.

Если мы выбрали внутреннее крепление, делаем следующее:

1. Перед закреплением изделия, необходимо проделать отверстия для водопровода и канализации.
2. Как и в способе открытого монтажа, работа начинается с создания меток на кафеле.
3. Сверлим необходимые отверстия. Размещаем скрытые крепежи на полу.
4. После установки крепежных деталей на пол, их необходимо зафиксировать болтами.
5. Устанавливаем унитаз пустой частью на крепежные элементы.
6. Закрепляем конструкцию болтами через боковые отверстия.
7. Не следует затягивать болты до самого конца, поскольку есть вероятность, что придется немного отрегулировать расположение унитаза, чтобы прикрепить его к водопроводу и канализации.

Монтировать унитаз на плитку сможет каждый человек, главное придерживаться инструкции.

Рекомендации по выбору и установке

Подбор данного типа батарей сводится к определению требуемого количества секций для обогрева того или иного помещения и подходящего типоразмера. Для этого следует знать необходимую тепловую мощность или приблизительно просчитать ее по квадратуре, а радиаторы отопления принять с некоторым запасом. Если взять за основу, что на каждый м2 площади нужно 100 Вт тепловой энергии, то для комнаты 10 м2 понадобится 1 кВт тепла, а секций прибора МС 140 500 – 1000 / 160 = 6.25, принимается 7 шт.

Для северных регионов к значению тепловой мощности надо применить повышающий коэффициент от 1.5 до 2, а для южных – понижающий индекс, равный 0.7.

Монтаж радиаторов осуществляется к наружной стене в соответствии со схемой.

Для крепления батарей МС 140 применяется 2 вида кронштейнов: стальные и чугунные.

Существуют парные кронштейны, сваренные полосой, которые лучше применять при монтаже на стене из пористых материалов. Их можно крепить к поверхности в нескольких точках.

Заключение

Радиатор чугунный МС-140, характеристики которого в большинстве своем только положительные, имеет и некоторые недостатки. Отзывы покупателей свидетельствуют о том, что к ним следует отнести внушительный вес. Масса секции при межсекционном расстоянии в 500 мм будет изменяться от 6 до 7,12 кг. Таких потребуется от 6 до 14 на одну комнату. Это позволяет подсчитать, какова будет общая масса. Теперь можно представить, что данное изделие придется сначала занести, а после навесить на стену. Эту особенность можно назвать недостатком, который выражен в сложном монтаже.

Среди минусов покупатели называют и хрупкость, которая является не самой приятной характеристикой

При своей массивности описываемые изделия требуют осторожного обращения. Ведь при ударе они могут попросту лопнуть. Хрупкость указывает еще и на не самое высокое рабочее давление, которое составляет 9 атмосфер

Что касается опрессовочного, то оно изменяется в пределах от 15 до 16 атмосфер

Хрупкость указывает еще и на не самое высокое рабочее давление, которое составляет 9 атмосфер. Что касается опрессовочного, то оно изменяется в пределах от 15 до 16 атмосфер.

Вывод

Кладка керамзитоблоков, выполненная с соблюдением технологии, позволяет осуществить постройку здания, обладающего высокой прочностью и тепловой изоляцией. Гарантией качества является соблюдение рекомендаций строительных норм и советов специалистов.
