Расход арматуры при армировании

Обладая точными цифрами, можно правильно подобрать арматуру, толщину плиты, марку и количество бетона. Это в свою очередь позволит сэкономить силы и финансовые средства.

Напомним снова, как бы банально это не было, но не стоит экономить на покупке качественных стройматериалов, особенно, когда дело касается фундамента. В противном случае то может

Существуют общепринятые нормы, как рассчитать расход арматурного материала в расчете на 1 кубометр бетонного раствора. При укладке арматура размещается вплотную на поверхности плиты, при этом от края остается 3-5 см.

Расчет на примере плиты 8х8

Точное количество арматуры рассчитывается на примере плиты размером 8х8 метров.

Для устойчивости грунта идеально подойдет стержень арматуры ∅ 10 мм. Как правило, сетка из арматуры выкладывается через шаг до 200 мм. Исходя из этого, не сложно вычислить нужное количество стержней.

Для этого ширина плиты делится на размер шага в метрах и прибавляется 1 прут (8/0,2+1=41). Для получения сетки стержни размещаются в перпендикулярном направлении. Значит, полученный результат нужно умножить на два (41х2=82 стержня).

Длина стандартного арматурного стержня составляет 6 метров. Исходя из этого, получается следующий расчет: 164х6=984 м.

Слои связаны между собой точками пересечения, количество которых легко вычислить, если количество стержней умножить на этот же показатель (41х41=1681 штук). Арматура в виде сетки укладывается в 5 см от основания плиты.

Для осуществления всех соединений понадобится 0,1х1681=168,1 метров арматурного материала. Итого для проведения строительных работ потребуется 984+168,1=1152,1 метров арматуры, это теперь можно посчитать и в весе, если знать, сколько весит метр арматуры

Цифра получится также важной для расчета нагрузок на основания строения

Практически всегда арматурные стержни продаются в строительных магазинах в килограммах. Один стержень весит в среднем 0,66 кг, значит, потребуется 0,66х1152,1=760 килограмм арматуры.

Особенности расчета толщины фундаментной плиты

В расчете толщины плитного фундамента учитываются следующие параметры конструкции:

• расстояние (зазор) между арматурными сетками,
• толщина слоя бетона над арматурой сеткой – верхним и нижним поясами,
• толщина арматурных стержней.

Оптимальной толщиной монолитной плиты фундамента для большинства построек принято считать 200-300 мм. Однако на практике на этот параметр оказывает весьма существенное влияние состав грунта и равномерность залегания пород на участке застройки.

Да и габариты надземной части имеют большое значение. Чем сильнее разнесены несущие стены, тем толще должна быть монолитная плита.

В противном случае величина изгибающего момента приведет к появлению трещин в фундаменте.

Освоить методику проще на примере расчета плитного фундамента.

Определение оптимальной площади плиты

Необходимая площадь монолита зависит от величины суммарной нагрузки и расчетного сопротивления грунта.

Для обеспечения большей надежности в формулу расчета вводится коэффициент надежности по нагрузке.

Имея на руках все необходимые величины, площадь можно рассчитать по формуле:

S > Kн x F/Kp x R, где

Kн – коэффициент надежности фундамента по нагрузке (1,2),

F – полная нагрузка на плиту: включает в себя общий вес здания, оборудования, людей, мебели, а также ветровой и снеговой нагрузок,

Кр – коэффициент условий работ: зависит от типа грунта, служащего основанием для фундамента. Принимается в пределах 0,7-1,05,

R – расчетное сопротивление грунта: зависит от его типа и принимается по таблицам, содержащимся в СНиП или строительных справочниках.

Для примера приведем некоторые величины R, кгс/см 2 :

• 0,35 – для мелких и пылеватых плотных песков, суглинков – пластичных и твердых,
• 0,5 – для твердых и пластичных супесей, твердых глин,
• 0,25 – для песков мелких средней плотности и пластичных глин.

Рассчитав общую нагрузку и площадь, можно приступать к определению давления на 1 кв. см площади плиты. Для этого надо просто поделить первую величину на вторую. Полученный результат сравниваем с табличными данными.

Приведем пример:

• планируется построить здание общим весом 250 тонн,
• тип грунта на строительной площадке – суглинок пластичный (R = 0,35 кгс/кв. см),
• площадь плиты – 100 кв. м (на основании расчета по формуле, приведенной выше).

На такой площади грунт может выдержать 350 тонн нагрузки. Разница между общей нагрузкой от здания и допустимой составит 100 тонн. Это и есть максимальный вес плиты фундамента которую выдержит грунт.

Переводим эту разницу в кубы (объем плиты), исходя из того, что один кубометр железобетона весит в среднем 2,5 тонны и получаем 100 : 2,5 = 40 куб. м.

Если объем разделить на площадь, то в результате получится искомая максимальная толщина плиты:

40 : 100 = 0,4 м или 40 см.

Можно сказать, что расчет толщины плитного фундамента завершен. Мы получили максимально допустимую толщину монолита, превышать которую не позволят характеристики грунта.

Но затраты на строительство фундамента можно существенно уменьшить, если принять во внимание такой параметр, как прочность на сжатие бетона. Он зависит от марки материала

Например, у бетона В22,5 он составляет 22,5 кг/кв. см. Чтобы узнать, какая площадь бетонной основы сможет выдержать нагрузку в 250 тонн, надо разделить ее на 22,5

Он зависит от марки материала. Например, у бетона В22,5 он составляет 22,5 кг/кв. см. Чтобы узнать, какая площадь бетонной основы сможет выдержать нагрузку в 250 тонн, надо разделить ее на 22,5.

250/22,5 = 11,1 кв. м.

Характеристики учитываемы при расчете плитного основания

При внесении исходных данных в калькулятор плиты перекрытия пользователь помимо линейных размеров должен заранее правильно подобрать такие характеристики будущей железобетонной плиты, как толщина и глубина заложения.

Толщина фундамента

Толщина плиты фундамента колеблется от 15 до 30-50 см. и зависит от таких факторов как:

Вес конструкции – легкие деревянные дома, постройки из пенобетона целесообразно возводить на плитах толщиной 15 см. Тяжелые кирпичные здания, дома, имеющие два и более этажей, возводят на железобетонных плитах толщиной не менее 30 см.

Для массивного дома нужен мощный фундаментИсточник innovus.biz

Свойства грунта – для не пучинистых осадочных (крупнозернистые пески) и твердых скальных грунтов достаточно плиты толщиной 20 см. При возведении же постройки на подверженных зимнему вспучиванию подвижных грунтах (пылеватые пески, глины, супеси) плита должна иметь толщину не менее 30 см.

Глубина заложения

Эта характеристика монолитной фундаментной плиты, отражает заглубление последней, относительно уровня почвы. Различают монолитные фундаменты мелкого и глубокого заложения. Первые располагаются полностью над поверхностью почвы, опираясь на песчаную подушку, вторые – ниже уровня промерзания грунта.

Зависит от таких факторов как:

• Вес конструкции – для тяжелых кирпичных домов используют заглубленные монолитные основания, в то время как для более легких – плитные фундаменты мелкозаглубленные.
• Глубина промерзания грунта и уровня грунтовых вод – если подземные воды залегают близко к поверхности и грунт подвержен вспучиванию, используют плитные основания глубокого заложения, заливаемые ниже отметки промерзания. При глубоком же залегании грунтовых вод заливают мелкозаглубленные монолитные железобетонные плиты.

Ориентировочную глубину промерзания грунтов можно узнать из справочников, а точный ответ по конкретному участку даст геологическая экспертизаИсточник shallot.ru

Где в квартире найти поселение жуков и личинок

См. также

Как выполнить расчет фундамента?

Толщину бетонной плиты фундамента, как и параметры прочих видов нулевых уровней, следует рассчитать. Взять этот размер из головы чревато тем, что получится слабая основа для здания, способная треснуть в первые морозы, либо чрезмерно толстый массив потребует лишних финансовых затрат.

https://youtube.com/watch?v=32D4NTQ8Vqg

И все же, как рассчитать толщину фундаментной плиты, если решено вести строительные работы своими силами? Алгоритм ваших действий будет выглядеть следующим образом:

• изучается грунтовый состав. В последующих за этим расчетах определяется оптимальная высота плиты, обеспечивающая давление на почвенный состав. При превышении нагрузочных воздействий дом начнет «утопать», а когда этот показатель окажется мал, то зимними пучениями почвы основание может наклонить;
• взяв за основу проектное задание, уточняем общую массу будущего объекта;
• с помощью того же проекта определяем, какова будет площадь плиты фундаментного основания. Далее массу объекта необходимо разделить на значение площади, чтобы получить показатель удельной нагрузки на почву, не учитывая при этом вес самого основания. Полученную цифру следует сравнить с оптимальным показателем удельного давления, установленным стандартами, и найти разницу между этими значениями. Результат умножаем на площадь плитной основы и получаем ее вес;
• массу плиты следует разделить на плотность железобетонного материала (2 500 кг на кубометр), что позволит найти нужный объем плиты, который следует разделить на значение площади, чтобы узнать точную толщину;
• полученный результат округляется до ближайшего значения, кратного пяти сантиметрам. По округленным данным повторно высчитываем вес фундаментной основы, складываем его с аналогичными данными объекта, выясняем расчетное давление на почву. Разница результата при сравнении его со стандартным показателем не должна быть больше или меньше двадцати пяти процентов.

В случае, если толщина основы не превысит пятнадцати сантиметров, здание для заданных условий может оказаться тяжелым. В таком случае придется выполнять геолого-геодезическую разведку и заказывать выполнение расчетов у профессиональных специалистов;

нагрузка от всего веса объекта оказывает воздействие и на бетонную основу в его низшем сечении. С учетом этого уточняется марка бетонного раствора с учетом сохранения его показателя прочности при сжатии. Как правило, это М 200, м 250, либо М 300.

Как видите, сложностей такие расчеты не вызывают. Чтобы понять, какая толщина должна быть у фундаментной плиты, достаточно владеть математическими знаниями на уровне среднего образовательного учреждения и уметь пользоваться калькулятором.

Глубина размещения

В большинстве случаев закладка плитной фундаментной основы выполняется с незначительной глубиной. Если проектом не предусмотрены подвалы или подземные парковки, плиту разрешается заливать по уровню земной поверхности.

При наличии подвала или подземного яруса, глубину расположения плиты уточняют с учетом размеров запланированного помещения и значением его высоты.

Основными факторами, определяющими глубину закладки фундаментной плиты, считаются:

• точка промерзания почвы;
• тип почвенного состава;
• создаваемая нагрузка на грунт;
• расположение грунтовой влаги.

Решив возводить плитный фундамент своими руками, размеры котлована определите сами, уточнив число слоев:

• если грунт илистый, то укладывается слой геотекстиля. В иных случаях такая работа не выполняется;
• подушка из щебенки и песка. Значение ее толщины варьируется в пределах пятнадцати – шестидесяти сантиметров и определяется промерзанием земли и ее типовыми отличиями. Если земля промерзает на глубину более метра, следует насыпать около сорока сантиметров песка и до пятнадцати – щебенки. В случае, когда промерзание не превышает метровую отметку, общая высота подушки может составлять тридцать – сорок сантиметров;
• толщина бетонной основы, с помощью которой формируется ровная поверхность под укладку теплоизоляционного материала. Если предстоит строительство небольшого домика, то этот вид работ разрешается не выполнять;
• теплоизоляционный слой. Для теплых районов он достигает десяти сантиметров, для холодных – пятнадцати. Следует также учесть показатель влажности почвенного состава, от которого тоже зависит толщина теплоизоляции.

Расчеты по глубине закладки фундамента выполняются индивидуально, с учетом особенностей участка, отведенного под строительство. В северных районах с нестабильными почвами устраивают котлованы глубиной от восьмидесяти сантиметров до одного метра, при этом вся толщина основания составляет сто – сто двадцать сантиметров. Если строительство ведется по стабильным почвенным составам в районах с теплым климатом, глубины котлована хватит в тридцать – сорок сантиметров. При этом фундаментная основа составляет 0.5 – 0.6 м.

А какой должна быть толщина плиты фундамента на скальном участке? Достаточно двадцати сантиметров.

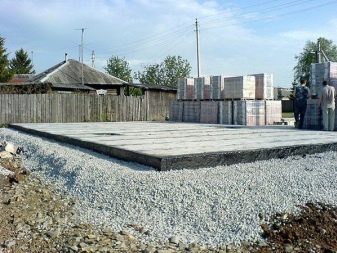

Что представляет собой плитный фундамент

Описание (составляющие)

Плитный фундамент представляет собой железобетонную плиту под всё здание либо его часть. Относится к фундаментам неглубокого заложения.

Может быть:

• монолитным (заливаться целиком сразу на стройплощадке);
• сборным (состоять из нескольких плит заводского изготовления, которые соединяются на объекте).

Первый вариант более надёжен и прост в производстве.

Второй вариант предполагает наличие на строящемся объекте спецтехники для доставки и качественной укладки плит, а также устройство выравнивающей стяжки из бетона или цементно-песчаного раствора между фрагментами фундамента.

Однако он будет быстрее, т.к. не потребуется устраивать опалубку, вязать арматуру, заливать бетон и ждать около месяца, пока он полностью высохнет и наберёт прочность.

Соответственно, в местах с холодным климатом плита будет лежать в зоне возможного промерзания грунта, и потребуется использование морозостойкого бетона, способного выдержать большое количество циклов заморозки-разморозки без существенной потери прочности и несущей способности.

Параметр морозостойкости указывается в характеристиках бетона после буквы F. Например, маркировка F-200 означает, что материал может выдержать 200 сезонных переходов от сильных минусовых температур, до высоких плюсовых. Иными словами, 200 смен времён года, т. е. 200 лет. Для южных регионов можно не брать морозостойкий бетон, потому что даже в самые холодные зимы температура не опустится до той, при которой бетон сможет промёрзнуть.

Такой фундамент выполняется под всё здание, соответственно, требует больших затрат материалов (арматуры и бетона), а значит и высокую стоимость.

Технические характеристики

Плитный фундамент называется плавающим, потому что при любых подвижках в грунте – осадка, пучение, сезонные изменения и т. д., сдвинется вся плита целиком. Это означает, что не будет происходить локальных деформаций – частичной просадки или подъема куска здания.

Жесткое и объёмное армирование в плите позволяет справляться с постоянно меняющимися нагрузками в разных частях здания.

Если сделать такой фундамент мелкозаглублённым, то его верх одновременно будет служить черновым полом первого этажа, потребуется лишь уложить напольное покрытие. Однако тогда в здании не получится устроить подвал.

Однако если заложить плиту на большую глубину, то устройство подземных помещений становится возможным. Но в таком случае значительно возрастёт объём земляных работ, и в устройстве котлована под фундамент будет не обойтись без специальной техники.

Сферы применения

Этот тип фундамента может быть применим в случае:

• больших нагрузок на здание;
• слабых грунтов основания (в т. ч. для торфяников, заболоченных участков);
• близости грунтовых вод к поверхности.

Устройство подушки

Подушка под фундаментом служит для того, чтобы здание не оседало, а также для нормального обращения грунтовых вод под строением. Как уже отмечалось, стандартная подушка имеет такие показатели: высота гравийного основания составляет порядка 20 см, а песка около 30 см. Подушка равномерным слоем укладывается по дну всего основания, после чего ее поверхность тщательно выравнивается. В итоге выходит дренаж приблизительно около 50 см. Что касается типа материала, то рекомендуется использование речного песка, его структура наиболее подходящая для данного типа работ. Гравий рекомендуют брать средней фракции.

Данный показатель является средним и уместен для большей части построек. Но строительство — процесс индивидуальный, а это значит, что для каждой постройки необходимо производить индивидуальный расчет дренажа.

Для деревянных конструкций достаточно будет и 15-сантиметровой подушки. Для блочных или кирпичных гаражей ее ширина должна быть не менее 25 см. А показатель в 50 см применяется для массивных монолитных или кирпичных построек.

Отказываться от подушки ни в коем случаи не стоит. Щебень снижает зыбкость почвы и выполняет дренажную функцию. А песок служит неким балансиром, который способствует равномерному распределению всей массы основания.

Достоинства и минусы, критерии выбора

Первое достоинство – практически совершенная универсальность. Иногда в сети можно повстречать статьи, в которых говорится, что фундаментную плитку строить можно везде.

Получается своеобразный «бетонный корабль», у которого сверху надстройка из целого дома.

И все же здесь будет справедливым следующее замечание: единственный фундамент, позволяющий производить довольно надежное возведение на посадочных и сильнопучинистых грунтах, включая заболоченный тип почвы, – свайный фундамент. Такой тип фундамента используется, когда у свай вполне хватает собственной длины для закрепления в самых нижних несущих грунтовых слоях.

Морозный тип пучения, включая просадку, во время оттаивания либо проседания фундамента вследствие увлажнения грунтовой поверхности (к примеру, во время подъема грунтовых вод) происходить под поверхностью всей плитки одинаково не могут. В любом случае только одна из сторон сместится больше. Простым примером может стать весеннее оттаивание грунтовой поверхности. Процесс оттаивания будет протекать намного быстрее и с большей интенсивностью на южной стороне дома, нежели на северной. Тем временем плитка будет подвержена огромным нагрузкам, которые, кстати, она не всегда выдерживает. Все это скажется на строении: дом просто может накрениться. Будет не так страшно, если это строение деревянное. А если оно возводилось из кирпича либо блоков, могут появиться трещинки на стенках.

Плитный фундамент позволяет возводить дома даже на самых сложных грунтах, куда относят и среднепучинистый вид почвы, который обладает наименьшей несущей способностью, нежели, к примеру, ленточный грунт. Вот только переоценивать данную возможность не нужно.

Используют ли плитный фундамент во время возведения больших строений? Некоторые утверждают, что на монолитной плите можно выстраивать только самые легкие и вместе с этим недостаточно долговечные строения. Данное утверждение не совсем верное, поскольку при выборе благоприятных условий и верно спроектированном фундаменте с грамотным проведением строительной работы, плитный фундамент способен выдержать даже столичный ЦУМ. Кстати, здание это как раз и строилось на плите.

Слишком высокая цена. Такое мнение почему-то распространено. Практически все уверены, что плитный тип фундамента очень дорогой, дороже существующих видов основания. Также почему-то большинство считает, что стоимость составит около половины от имеющихся затрат на все последующие строительные работы.

При этом никто и никогда никакого сравнительного анализа не проводил. Также почему-то многие не учитывают, что во время строительства дома, например, делать полы не придется. Конечно, здесь говорится о черновой напольной поверхности.

Сложность самой работы. Часто слышится такое утверждение: «Для строительства фундамента плитного типа понадобится опыт квалифицированных работников». И все же, если прикинуть, станет понятным, что такие «мастера» сильно завышают расценки за свою работу. На самом деле только незнание технологии обычно приводит к ошибкам, а наворотить можно и с любым другим фундаментом.

Так с какими именно сложностями можно столкнуться во время работы с плитным фундаментом? При выравнивании площадки? Нет, здесь все также и ничуть не сложнее, нежели при разравнивании заглубленного ленточного фундаментного основания. Может, сложность с гидроизоляцией или с утеплением? Здесь, скорее, лучше совершать данные операции на ровной горизонтальной поверхности, нежели на вертикальных плоскостях.

Может, дело в вязке арматурного каркаса? Опять же нужно сравнить и понять, что проще, к примеру, можно взять арматуру, разложенную на площадке ровной, либо залезть руками в сам ленточный фундамент с его опалубкой. Может, дело в заливке самой бетонной смеси? В данном варианте все зависит не от выбранного фундамента, а, скорее, от особенностей отдельного участка, от того, сможет ли миксер подъехать к строительной площадке или придется мешать бетон вручную.

На самом деле возводить фундаментные плиты – физически непростая задача. Из-за достаточно большой площади возведения данную работу можно назвать нудной, но здесь не говорится, что потребуется помощь квалифицированных строителей. Поэтому с делом таким смогут справиться обычные «рукастые» мужчины. К тому же, если правильно следовать технологии строительства и СНиП столбчатого, плитного и другого фундамента – обязательно все получится.

Классификация

Расчет толщины фундаментной плиты онлайн. Онлайн калькулятор расчета фундаментной плиты

Калькулятор плиты фундамента

Простой онлайн калькулятор расчета железобетонной плиты фундамента рассчитает точное количество стройматериалов для армированного монолитного фундамента. Начните расчет сейчас!

Устройство фундаментной плиты, железобетонная плита фундамента

Преимущество железобетонного плитного фундамента в возможности возводить его на любом грунте , особенно оправданно применения на движущихся грунтах и грунтах со слабыми несущими характеристиками, сильнопучинистых глиняных грунтах. Еще один плюс в дополнение к этому, материал строений можно выбрать любой, но чаще строят загородные дома и коттеджи имеющие в плане большую площадь или из тяжелых материалов, таких как кирпич или камень. Приятно то, что можно не ограничивать себя в размерах строения. А так же плита хорошо тепло изолируется и может являться черновым полом первого этажа.Для армирования плиты выбирается арматура по ГОСТ 5781-32, диаметром 12 мм – 16 мм, класс бетона В30. Как рекомендуют профессионалы, для гидроизоляции лучше использовать мастику битумную горячего применения марка БН3 или более простой вариант — это толстая полиэтиленовая пленка.

Стоимость плиты фундамента

Единственным недостатком монолитной плиты является его высокая стоимость. При расчете плиты фундамента, очевидно, что устройство плитного фундамента связано с большими затратами прежде всего на бетон и арматуру, а также земляными работами. Кроме всего этого, при сложном ландшафте участка, если присутствует видимый перепад высот, потребуются дополнительные земляные работы по выравниванию участка, т.е. возвышенности срезают, низменности засыпают. Это все приводит к ощутимому удорожанию стоимости железобетонной фундаментной плиты. Все это вы можете проверить, произведя расчет стоимости фундамента плиты.
