Расчет дверей шкафа купе для самостоятельной сборки: формулы и программы

Расчет заполнения

Створки для раздвижных конструкций изготавливаются из разных материалов – многослойной фанеры, ДСП, иногда высокопрочного стекла. Все они отличаются толщиной. Но порядок расчетов при любом заполнении дверей купе остается неизменным. Основы для всех вычислений – конфигурация профиля для окантовки (то есть особенности его разреза) и стандартные размеры плитной (листовой) продукции.

  • Высота. Для проема она уже определена. Остается отнять удвоенную толщину направляющей (верх + низ). При установке дверей купе в расчет принимается и уплотнитель. У его материала своя толщина, которую необходимо умножить на 2 и отнять произведение для получения искомой величины.
  • Ширина. Также ничего сложного. Если заполнение делается в металлическую «окантовку» (каркас), то учитывается толщина «ребер» жесткости. Соответственно, ее суммарное значение отнимается от рассчитанной ширины двери.

При самостоятельной сборке раздвижных конструкций используются индивидуальные чертежи, разрабатываемые применительно к местным условиям. Главное – понять принцип вычисления размеров дверей, будь-то шкаф купе или створки в проеме стены. А все остальное – лишь незначительные нюансы, которые учесть совсем несложно. К примеру, толщину перегородки планки-разделителя, конструктивные особенности ручки и тому подобное.

Расчет размера перехлеста дверей купе из асимметричного профиля

Чтобы двери становились внахлёст, и не мешали друг другу необходимо, чтобы задняя направляющая была удалена от передней

Раздвижная часть шкафа создана с предусмотрением использовать ее в открытом и закрытом положении. Обязательным является условие, при котором профиль одной из створок закрывает поверхность второй.

Определение размера перехлеста дверей прост: ширина проема делится пополам (при условии ровности шкафа) и добавляется размер ручки. Благодаря этим простым расчетам мы определяем ширину перехлесту.

Размер перехлеста дверей купе из асимметричного профиля

При условии если профиль асимметричен, то ширина проема измеряется отдельно для верха и низа и каждой двери.

Сечение профиля асимметричной ручки

Также для легкости вычислений некоторые мастера пользуются достаточно простым правилом. Оно звучит так: размер перехлеста должен быть равен ширине дверной ручки.

Условия, которые могут повлиять на размер перехлеста дверей купе:

  • размер фурнитуры;
  • габариты ручки;
  • количество створок;
  • наличие шлегеля (деталь, которая смягчает удар при открытии дверок).

Правильное выполнение расчетов обеспечит удобное использование мебели.

Сечение профиля симметричной ручки

Width&Height: особенности измерения

По стандарту наименьшей принято считать ширину дверного полотна в 500 мм. Под заказ можно приобрести и более узкие фасады, но как показывает опыт, они не слишком практичны. При открывании дверь заваливается в сторону усилия и профиль задевает нижнюю ходовую дорожку, еще хуже, когда дверь выпадает из трека.

Фасад с шириной больше 1000 мм тоже не слишком удобен в эксплуатации. Хотя особые ограничения в монтаже таких конструкций не выделены, нужно выбирать те варианты, которые на деле оказываются практичнее.

Профиль ручки изготавливается из специального пластичного и в то же время ударопрочного состава, его длина может достигать 5500 мм. Детали нарезаются в зависимости от высоты гардероба. При расчете дверей шкафа купе и выборе профиля учитывайте жесткость ручки, которая обусловлена шириной дверного полотна. Чем шире фасад, тем выше прочность обрамляющей конструкции.

Расчет ящиков для шкафа купе. Размеры

Выдвижной ящик для шкафа-купе, вид сверху

Чтобы определиться с размерами ящиков, необходимо определить их место. Также на свое усмотрение стоит выбрать габариты будущего места для хранения. После эти «воздушные данные» превращаем в цифры. С помощью рулетки делаем замеры по аналогии с дверью.

Расчёт высоты деталей выдвижных ящиков

Сам ящик состоит из планок, которые имеют свою толщину. Из-за этой детали ящик может не поместиться. Поэтому стоит узнать ширину данного материала и учесть его. В большинстве случаев ширина ящика на 5 мм больше направляющих.

Полный алгоритм расчета размера ящика для шкафа

  • Отнять толщину центральной перегородки и боков от общей ширины шкафа.
  • От полученного числа отнять ширину материала и поделить на секции.

Составляющие ящиков для шкафа

Таким образом, мы узнали ширину самих полок.

Для высчитывания пространства под ящики стоит от ширины полки отнять приблизительно 35 мм. И это ширина самого ящика в полке. Необходимость отнимания выходить от потребности открывать ящик, не зацепляя дверь.

Расчёт дверей-купе онлайн.

«Купе-Расчёт On-line» — это не то же самое, что представлено сегодня на множестве сайтов в виде конструкторов и калькуляторов шкафов-купе, которые обсчитывают предварительную стоимость шкафа-купе.

«Купе-Расчёт On-line» — это ресурс для тех, кто сам собирает шкафы-купе и постоянно рассчитывает параметры дверей-купе: размеры профилей (вертикальных и горизонтальных), размеры наполнения: ЛДСП 10мм, зеркала или стёкла. Затем все расчёты можно легко распечатать и приложить к проекту с чертежами шкафа-купе.

Как это работает?

В принципе ничего сложного. На первой странице Вы выбираете нужную Вам систему, просто кликая по кнопке с логотипом системы. На следующей странице выбираете конфигурацию дверей: без секций, с секциями или со вставками. Чтобы выбрать, просто кликните по нужной иконке двери.

Затем Вы автоматически попадаете на страницу, где Вам нужно будет ввести необходимые для расчёта данные. А именно: высота и ширина проёма или ниши, куда будут встраиваться двери-купе, количество дверей, количество мест перекрытия, вид профиля (по конфигурации сечения) и наличие или отсутствие «шлегеля» (по умолчанию «шлегель» учитывается). Затем выбираем размеры вставок или секций и наполнение для дверей-купе: ЛДСП 10мм или зеркало.

С высотой и шириной проёма и количеством дверей-купе, должно быть всё понятно.

Места перекрытия.

На счёт мест перекрытия. «Купе-Расчёт On-line» не реагирует, когда мест перекрытия меньше дверей на один. Но если Вы оставите другой вариант, появится окно подтверждения, в котором Вам нужно будет подтвердить свой выбор. В окне подтверждения нажмите кнопку «ОК», и расчёты продолжатся. Нажмите кнопку «Отмена», и Вы вернётесь к заполнению параметров дверей-купе.

Например:Вы ввели количество дверей — 4, а мест перекрытия — 1. Появится окно подтверждения, спрашивающее: «Вы уверены, что мест перекрытий должно настолько быть меньше, чем дверей?». В этом случае Вы выбрали вариант, когда 3 двери в положении «стык в стык» катаются по одной линии, а одна дверь катается по другой линии. Может быть, Вам действительно нужен именно такой вариант. Тогда нажимайте «ОК», и Вы получите расчёт дверей. Но если Вы ошиблись и не внимательно выбрали количество мест перекрытия, тогда нажмите «Отмена» и исправьте ошибку.

Проблема заключается в том, что двери окажутся узкими по ширине для тех вариантов, где мест перекрытия должно быть больше. К примеру, где две двери из четырёх катаются по одной линии, а две — по другой линии. Здесь мест перекрытия должно быть три.

Подробнее о местах перекрытия смотрите здесь —>.

Профиль.

У каждой системы раздвижных дверей есть своя коллекция профилей. Профиля различаются по материалу, из которого они сделаны (сталь или алюминий), и по сечению. Прежде, чем производить расчёты, выберите нужный Вам профиль.

Цвет профиля.

Конечно, цвет профиля не влияет на расчёты дверей-купе. Но цвет будет прописан на бланке расчётов, что поможет при работе в цехе или на складе не перепутать нужный профиль по цвету.

Буферная лента («шлегель»).

Если Вы хотите, чтобы буферная лента присутствовала на дверях, оставьте галочку. Если нет, тогда галочку уберите.

Что такое буферная лента или «шлегель», смотрите здесь —>.

Выберите наполнение для дверей

Ниже Вы увидите таблицу Ваших дверей-купе, внутри которой Вам нужно выбрать материал наполнения для каждой двери: ЛДСП 10мм или зеркало (стекло) 4мм.

Под таблицей дверей находятся две кнопки: «Выбрать систему» и «Расчёт». Нажав на первую, Вы вернётесь к выбору системы для дверей-купе. Или нажимаем кнопку «Расчёт», и переходим на страницу готового бланка расчётов.

Бланк расчётов.

Бланк расчётов дверей-купе — это конечный результат расчётов, который Вы сможете распечатать для работы.

Что содержится в расчётах?
— В самом верху бланка прописаны вид профиля, цвет и система раздвижной системы, для которой производились расчёты.
— Ниже логотип системы и первоначальные параметры, которые Вы вводили для расчётов: высота и ширина проёма, количество дверей и мест перекрытия. Это удобно для того, чтобы снова проверить правильность введённых параметров.
— Затем идёт таблица с результатами расчётов:

  • высота двери;
  • ширина двери;
  • размер плиты 10мм (если есть);
  • размер зеркала (стекла) 4мм (если есть);
  • длина вертикального профиля (ручки);
  • длина горизонтального профиля (верхнего и нижнего);
  • длина силиконового уплотнителя для зеркала.

«шлегеле»»шлегеля»

Рекомендуемые формулы расчетов

Принцип вычислений одинаковый, но принимается во внимание количество створок. Исходная величина – ширина проема

Шкаф на 2 двери купе. К результату измерений ниши (проема) прибавляется величина перехлеста, и полученное значение делится на 2.

Трехдверная конструкция. Отличие в том, что увеличивается количество ручек и перехлестов полотен. Следовательно, формула принимает иной вид. Вычисление производится так: от ширины проема отнимается двойной размер дверной фурнитуры, но результат делится уже на 3.

Примечание
Это справедливо, если требуется рассчитать максимальную ширину двери. Как правило, домашние мастера устанавливают так называемые отбойники створок. И если их толщина значительная, то придется эту величину (умноженную на 2, так как монтаж приспособлений делается с обеих сторон) отнять от полученного значения. Это и будет оптимальная ширина шкафа купе.

Характеристики и преимущества плит Изоплат

Плиты Изоплат не так давно возникли на строительных рынках, но уже успели завоевать большую востребованность и популярность. Они имеют такие технические характеристики:

  • толщина: 12-1,2 миллиметра;
  • ширина: 1200-2 миллиметра;
  • длина: 2700-5 миллиметра;
  • площадь листа: 3,24 м²;
  • лист на поддоне: 95 шт;
  • плотность: 240 кг/м³;
  • теплопроводность ≤ 0,053 Вт/мK;
  • прочность в изгибе: ≥ 1,0 H/мм².

Материал имеет свойства «дышащего», поэтому на стенах не возникает «парникового эффекта», который может приводить к образованию грибков.

Преимущества данного материала выражается в следующем:

  1. Он имеет много разновидностей (влагостойкие, теплоизоляционные, звукоизоляционные).
  2. Создает эффект акустического комфорта из-за пористой структуры волокон. Также делает общую акустику в комнатах лучше (устраняется эхо).
  3. Оберегает от воздушных шумов снаружи.
  4. Делает эффект «деревянного дома», регулирует тепло и холод в комнатах.
  5. Может использоваться как качественная замена гипсокартону, фанере и прочим материалам для стен.
  6. Удерживает тепло в зимнее время и прохладу в летний период.
  7. Имеет высокую энергоемкость.
  8. Состоит исключительно из натуральных компонентов, благодаря чему считается экологически чистым и безопасным. Из-за этого среда проживания становится здоровой.
  9. Материал прост в монтаже.
  10. Может использоваться как в квартирах, так и в загородных домах, что делает его универсальным.
  11. Он легко режется.
  12. Данными листами также можно утеплять полы и потолки. Кроме того, их можно применять в качестве декорирования помещения.
  13. Выравнивает поверхности стен.
  14. Производитель гарантирует службу материала до пятидесяти лет.
  15. Изоплат отлично подходит для всех завершающих способов отделки: поклейки обоев, покраски, декоративной штукатурки.

Составляющие для расчета дверок купе

Место перекрытия

Это место, где две двери как бы «наслаиваются» друг на друга. Одна из них катается по одному пути, а вторая — по параллельному. Например, если дверки-купе будет две, то мест перекрытия — одно. А если дверки четыре — то мест перекрытия может быть 2 или 3. Но бывают случаи, когда необходимо, чтобы две дверки находились «стык в стык» на одном пути.

Шлегель

Под этим словом подразумевается узкая длинная лента с ворсом. Она клеится на профиль двери, который будет соприкасаться со стеной стенкой шкафа. Это делается для того, чтобы металлический профиль не стукался об нее. А еще шлегель клеится к задней стенке профиля, который перекрывает соседнюю дверку, чтобы в этом месте пыль не попадала в шкаф.

Профиль

Это металлическое обрамление дверок. Вертикальный профиль называют профиль-ручка или просто ручка. Он может быть стальной или алюминиевый, симметричный или асимметричный.

Расчеты размеров створок

Высота

Для вычисления этого параметра дверей купе никакие формулы не понадобятся. Исходная величина – соответствующий размер проема (он уже известен). Так как створка не должна «выпадать» из профиля, нужно учесть высоту его стенки. Если ориентироваться на монтажную систему «Raumplus», которая чаще всего и используется, то это 45 мм.

По данной методике определяется и высота шкафа купе, независимо от схемы, по которой он монтируется. Алгоритм действий идентичен для любых конструкций этого типа.

Ширина

Она должна выбираться так, чтобы обеспечивался перехлест полотен на величину, достаточную для установки выбранной разновидности ручки.

Как они работают?

Всё очень просто.

В первом окне, которое открывается закладкой «Параметры», вводим исходные данные: размер проёма, в который будут встраиваться двери-купе, количество дверей, мест перекрытий, количество зеркальных дверей и глухих, количество межсекционных планок и т.д.

Во втором окне, «Ламинат», вводим размеры деталей корпуса. Это, практически, делается автоматом из любой мебельной программы: PRO100, bCAD, Астра Конструктор и другие.

В третьем окне, «Комплектующие», — вводим набор необходимой фурнитуры. Фурнитуру Вы можете вписать и свою, аккуратно прописав название и цену нужной фурнитуры.

В итоге, мы получаем конечную стоимость изделия, которая отображается в окне «Параметры» и в окне «Смета», и, открывая окно «Детали», мы имеем рабочие размеры наполнения в двери-купе, а именно зеркала и глухой панели, и профилей, горизонтальных и вертикальных.

Это очень удобно и значительно облегчает жизнь рядовому мебельщику.А главное, всё — просто.

Роль верхней направляющей для дверей купе

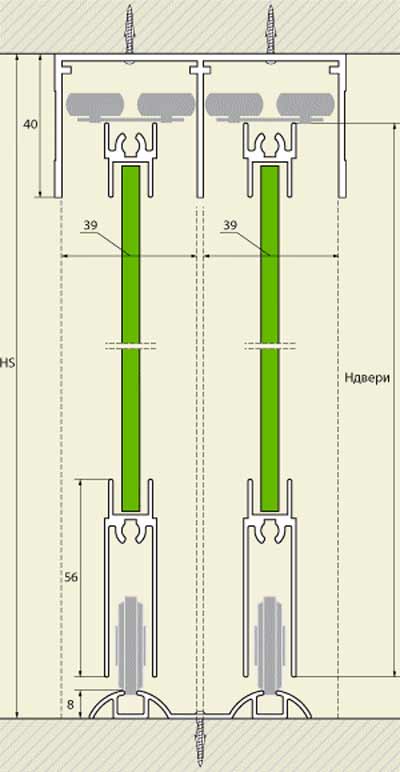

Поперечное сечение верхней направляющей для дверей шкафа купе

Главной функцией направляющих для шкафа-купе – легкое и доступное их открывание и закрывание. Основой этой системы будут рельсы, по которым передвигаются створки. Так же имеются многие дополнительные детали.


Верхняя направляющая – ее роль в удерживании двери от выпадения

Размеры направляющих для дверок зависят всецело от габаритов самих дверей. В основном, нет потребности покупать их отдельно от мебели, так как они идут в комплекте. Но в случаи если вы сами изготовили шкаф, или старая деталь вышла из строя, то необходимо измерять ее.

Поперечное сечение нижней направляющей для шкафа купе

Предназначение верхней направляющей – фиксация шкафа вверху. А также, с помощью роликов, перемещение дверок.


Варианты расположения дверей купе

Их монтаж производится при помощи обычных саморезов. Последовательность процесса фиксации.

  1. С помощью сверла создается отверстие в самом направляющем (размер 4 мм). Расстояние между каждым 30 см.

    Направляющие крепятся саморезами с пресс шайбой, с шагом примерно 300 мм

  2. При применении универсальных шурупов, следует, в каждой дырке, дополнительно, сделать зенковку. Она понадобиться для элемента крепежу.
  3. Врезание направляющих в подготовленный участок шкафа.
  4. Выравнивание и фиксация крепежами (лучше саморезы).

Нижняя направляющая – по ней передвигаются двери

Замер проема

Чтобы шкаф можно было вместить в комнату – коридор или прихожую, стоит правильно рассчитать размер проема. Для этого предварительно выберите место для установки конструкции.

При измерении проема стоит учитывать важные рекомендации:

  • чтобы правильно сделать замер проема, нужно измерить ширину и высоту места;
  • наименьшая ширина полотна конструкции этого вида составляет 50 сантиметров, встречаются модели с размером более метра. Главное, подсчитать, чтобы область располагала достаточной площадью для всей конструкции;
  • обязательно сделайте замеры ширины места снизу и сверху, это поможет получить средний показатель;
  • желательно замерить высоту, она обычно составляет от 2 до 2,5 метров.

Необходимые замеры
