Расчет трубы для теплого пола. методика и онлайн-калькулятор

Как рассчитать теплый пол электрический

В целом, система подогрева пола состоит из нескольких элементов. Это терморегулятор, который помогает управлять уровнем нагрева полов, термодатчик, следящий за тем, насколько нагреты полы, нагревательный элемент, а также силовой кабель для подключения к электросети всего этого оборудования.

Терморегулятор обычно устанавливается на стену, к нему подключаются все провода. Сам теплый пол, а также термодатчик обустраиваются под напольным покрытием (в стяжку или же на ее поверхности в зависимости от типа системы – нагревательный мат, ИК пленка или кабель нагревательный).

Сенсорный программируемый терморегулятор

Для обустройства кабельного обогрева используется одно- или двужильный кабель. Первый является самым простым, но при этом сложным в работе, хоть и дешевым. Рассчитать все параметры для него будет довольно сложно, так как оба конца кабеля нужно выводить в одно место. Да и электромагнитное поле от него образуется обширное.

Двужильный кабель для теплого пола

Проще купить двужильный кабель, который, хоть и стоит немного дороже, все же за счет особого расположения проводов прост в установке и работе.

Формулы расчета для электропола

Определить мощность системы теплого электропола просто. Для этого мощность 1 м2 выбранной системы достаточно умножить на площадь, которую он будет обогревать. Кстати, в приобретаемом комплекте уже отмерено и отмечено количество используемого кабеля. Расстояние между витками проводов должно быть 5-20 см. Точно его вычислить можно по формуле h = Sх100/L, где h – искомое значение ширины шага, L – длина кабеля, а S – площадь комнаты.

Рассчитываем электрический теплый пол

Тип подключения теплого пола в санузле – от полотенцесушителя

При формировании контура теплого пола, особое внимание следует уделить выбору способа его подключения. В качестве места для подсоединения к общей системе может быть радиатор, магистральная труба, полотенцесушитель

Полотенцесушитель для подключения системы теплого пола

При формировании отопительной системы, следует учитывать тот фактор, что использовать насос для прокачки жидкости по системе в ванной совсем не обязательно. Это обосновано тем, что большинство таких помещений не имеют большой площади и естественного циркулирования будет вполне достаточно. Прежде чем смонтировать теплый пол водяной, расчет туб следует выполнить тщательно и хорошо подготовить поверхность, а именно удалить старое покрытие.

Выполнение проекта теплого водяного пола

Если выбор способа подключения к системе отопления сделан в пользу полотенцесушителя, то в обязательном порядке следует предусмотреть установку краном, а именно Маевского или обычного типа. Благодаря таким элементам предоставляется возможность удалить из системы образовавшийся воздух.

Когда водяной теплый пол в ванной от полотенцесушителя работает, то на его обратку следует установить гермостатический клапан RTL. Благодаря такому устройству будет осуществляться не только регулировка подачи воды, но и температурного режима. Обратку в данном случае рекомендуют подключать в магистральную систему.

В целях безопасности и удобства в последующем обслуживании не следует бетонировать узел подключения. В противном случае доступ к нему будет исключен, что является не очень хорошо. Зачастую в качестве места его установки выбирают пространство под ванной либо нишу в стене, если такая имеется. При втором варианте обычно ее скрывают под декоративной дверцей или же плиткой, которую легко потом снять.

Очередность выполнения монтажных работ

Чтобы теплоотдача теплого водяного пола была максимальной, применяется теплоизоляция. В качестве материала берется экструдированный пенополистирол толщиной в 50 мм и плотностью 35 кг на куб либо фольгированный пеноизолом. Следующим шагом является укладка отражающей пленки, задача которой направить тепловую энергию вверх. Для покрытия стен используется демпферная краевая лента. Ее задача – это защита стяжки от образования трещин.

Потом наступает черед укладки металлопластиковых труб.

Металлопластиковые трубы для конструкции теплого пола

Самым часто используемым методом является способ «улитка». Для нее характерно:

• шаг между трубами равняется 15 см, вблизи наружных стен – 10см;
• их крепление осуществляется при помощи скоб и вязальной проволоки, используется либо монтажная сетка, либо пластмассовый распределитель.

Если теплоизоляция производится за счет пленки, ее следует прикрепить к напольному покрытию саморезами.

Герметичность трубопровода и стяжки пола

С целью избежать неприятностей в будущем по поводу качества выполненной укладки теплого пола, следует в обязательном порядке проверять ее на герметичность соединения.

Проверка системы на герметичность

Этот процесс осуществляется путем заполнения системы водой. При положительном результате наступает черед заливки бетона, но при этом все трубы должны быть наполнены жидкостью с давлением в 2 атм. Этот слой в общей сложности должен равняться 6 см. После затвердения смеси, следует выполнить обрезку краевой ленты, которая выступает за края, и начать укладывать плитку.

Только после 21-28 дней от дня заливки бетонной смеси систему можно вводить в эксплуатацию. Но при этом следует делать это постепенно – повышать температурный режим со временем. В противном случае это грозит появлением разности коэффициента расширения.

Таким образом, подключить водяной теплый пол можно к любому элементу общей системы, но при этом следует учитывать все нормы и требования. А вот правильность проведения расчетов дает возможность продлить срок эксплуатации такого способа отопления на длительный период.

https://youtube.com/watch?v=eD3nK4Lo-g8

О пленочных нагревателях

Расчет количества инфракрасной пленки выполняется гораздо проще и сводится к подбору греющего материала по размерам и удельной теплоотдаче:

1. Рассчитайте потребность помещения в тепловой энергии (раздел первый данной публикации).
2. Набросайте планировку комнаты со стационарной мебелью. Вычислите размер и квадратуру свободного участка.
3. Пленочные теплые полы раскладываются с отступом от стен 15—20 см. Нарисуйте эти полосы на эскизе и отнимите их размеры от свободной площади.
4. Последняя задача – расположить на оставшемся участке инфракрасную пленку требуемой суммарной мощности. Выберите в каталоге производителя рулоны нужной ширины и теплоотдачи.

Учитывайте, что термопленку допускается резать только поперек, ориентируясь по специальным линиям (интервал – 250 мм). Соседние полотна можно класть впритык либо с расчетным интервалом, но не внахлест. Для спальни из нашего примера количество пленки считается так:

1. Потребная теплоотдача напольного контура – 1,08 кВт. Если брать изделие с теплоотдачей 130 Вт/м², понадобится 1080 / 130 = 8,3 м² пленочного нагревателя. С учетом запаса – 9 м².
2. Ширина рулона – 0,5 м. Чтобы набрать 9 квадратов, нужно взять пленку длиной 18 м.
3. Поскольку в спальне остается свободным пространство 15 м², данный тип нагревателя вполне подойдет.

Основные параметры для проектирования ТП

Расположение нагревательных элементов, влияющих на удельную мощность теплового пола на 1м2, проектируют, основываясь на теплофизических характеристиках строения. В этом достаточно сложном процессе, приходится учитывать множество различных факторов, в том числе:

• региональные тепловые стандарты – минимальную наружную температуру воздуха в наиболее холодный период года;
• среднюю температуру в каждой из комнат и их расположение;
• особенности строительных конструкций – материал и толщину стен, пола и потолка или межэтажных перекрытий;
• количество и тип окон, их общую площадь, коэффициент теплопотерь, во многом зависящий от разновидности установленных стеклопакетов;
• позиционирование здания относительно сторон света;
• высоту помещений, а также ряд других.

Предложенный перечень параметров, оказывающий влияние на расчет теплых полов, далеко не полный – опытный специалист теплотехник укажет еще с десяток важных теплофизических характеристик.

Тем не менее, первоочередная задача подобного проектирования заключается в подборе такой теплопроизводительности ТП, которая гарантированно сможет компенсировать все энергетические потери отапливаемого здания. Нельзя также забывать, что рекомендуется увеличивать вычисленную теоретическую мощность на 10-15% для того, чтобы тепловая установка не работала на пределе своих возможностей.

Независимо от того, будет ли выполняться расчет теплых полов своими руками либо силами профильных специалистов, во всех случаях отталкиваются от требований ГОСТ Р 55656-2013 «Энергетические характеристики зданий. Расчет использования энергии для отопления помещений». Ниже приводится упрощенная методика для самостоятельного проектирования небольшой квартирной установки обогрева полов.

Определение желаемой температуры в комнатах

Определение желаемой температуры в комнатах

Тут всё просто. Есть рекомендованные значения, на которые следует ориентироваться, или можно придумать свои. Следует учитывать также и свойства напольного покрытия.

Обычно считается, что в жилых комнатах пол должен иметь температуру 29 C°, а на расстоянии 50 см от наружных стен — 35 C°. В комнатах с высокой влажностью потребуется нагреть его до 33 C°. Деревянный паркет, который может покоробиться от перегрева, не допускает нагревания пола выше 27 C°, а ковролин, имеющий свойство задерживать тепло, позволяет поднять температуру на 4-5 градусов.

Правила ухода за насосом для теплого водяного пола

Насос для теплого пола отличается долговечностью при условии правильного монтажа и отсутствия заводского брака. Однако он также нуждается в обслуживании. Во время эксплуатации необходимо:

1. Периодически (1-2 раза в месяц) стравливать воздух из контура с помощью специального крана. Если это приходится делать слишком часто, есть ошибки в монтаже. Рекомендуется установить дополнительные сепараторы либо воздушные клапаны.
2. Ежегодно проводить смазку рабочего механизма – в этом особенно нуждается насос с сухим ротором.
3. Что касается мокрого ротора, его необходимо иногда (например, раз в 2-3 года) очищать ее от накипи и других отложений.

Важно! Не следует резко менять давление и температурный режим. Если какое-то место промерзло (либо после длительного перерыва), нагревание проводят очень медленно, чтобы вода постепенно приобрела нужную температуру

Возможно ли, смонтировать теплый пол с разной длиной контура

Идеальным считается теплый пол, где каждая петля имеет одинаковую длину. Это позволит не заниматься дополнительной настройкой, не нужно регулировать баланс.

Конечно, длина контура может быть одинакова, но это не всегда выгодно.

Например, объект состоит из нескольких помещений, в которых необходимо провести монтаж теплого пола. Одним из таких помещений является санузел, с площадью 4 кв. метра. Общая длина трубы такого контура, с учетом расстояния до коллектора, будет равна 40 м. Безусловно, никто не будет подстраиваться под такой размер, разделив полезную площадь под 4 кв. метра. Такое деление будет совершенно ненужным. Ведь существует специальная балансировочная арматура, с помощью которой можно выровнять давление контуров.

Сегодня можно также выполнить расчет, чтобы определить максимальный размер длины трубы относительно каждого контура, с учетом вида оборудования и площади объекта.

Мы не будем рассказывать вам о том, как делаются эти сложные расчеты. Просто при установке теплого пола, разброс длины трубопровода отдельного контура берется в пределах 30 – 40%.

Кроме того, когда есть необходимость, появляется возможность «манипулировать» диаметрами труб. Появляется возможность изменить шаг укладки, большие площади разбить на несколько средних кусков.

Элементы конструкции

Система электрического тёплого пола состоит из нескольких взаимосвязанных частей. К ним относятся:

• терморегулятор;
• термодатчик;
• силовой кабель;
• нагревающий элемент.

Функционирует это таким образом: к терморегулятору, который ставится в стену через силовые (монтажные) провода подключаются остальные составляющие. Нагревающий элемент и термодатчик монтируются в пол. Первый из них греет, а второй — контролирует температуру.

Чаще всего на практике применяются три вида нагревающих элементов:

Плёнка и мат менее требовательны к монтажу. Они могут укладываться под слой плиточного клея даже при его толщине в несколько миллиметров. Поэтому идеально подходят для установки под кафель. А инфракрасную плёночную систему вообще можно ставить непосредственно под паркет или ламинат.

С кабельным вариантом дела обстоят немного сложнее. Во-первых, такое устройство необходимо заливать стяжкой, во-вторых — нужно рассчитывать шаг витка во время укладки. К тому же сам кабель делится на несколько разновидностей.

Разновидности кабеля

Для вашего пола может быть использован одножильный кабельный нагревающий элемент или его двужильный аналог. Одножильный — самый простой, дешёвый и неудобный в применении. Один из его главных недостатков — сложность в расчёте и установке. Она возникает из-за необходимости сводить оба конца кабеля в одно место. То есть укладывать его надо таким образом, чтобы финишировать возле места подключения к терморегулятору.

Не менее существенный минус — интенсивное электромагнитное поле по всей протяжённости провода. Оно считается вредным для здоровья человека. По этой причине системы с одножильным элементом использовать в жилых помещениях не рекомендуют.

Двужильный стоит немного дороже, но и трудностей с ним меньше. Расположение проводов для подачи и возврата тока в одном кабеле решает обе озвученные проблемы. При его монтаже достаточно учесть геометрию помещения, а индукционное поле гасится движением тока в разных направлениях.

Теперь можно приступать непосредственно к подготовке вычислений.

Монтаж

Чтобы установить ИК пленочный пол, надо выполнить ряд последовательных действий:

1. В первую очередь необходимо разработать проект и произвести все необходимые расчеты.
2. Обзавестись всеми нужными материалами и инструментами.
3. Произвести монтаж ИК пола.
4. Запустить систему и проверить функционирование.
5. Произвести чистовую отделку.

Расчёт площади

Главное отличительное свойство инфракрасного пленочного пола в том, что он не устанавливается под мебель. Поэтому производя расчет количества материала, которое потребуется и выбрав место размещения пленки, надо вычесть тот участок, где пленка не будет прокладываться.

Осуществляя расчет обогреваемой площади, учитывайте, что ИК пленка укладывается на расстоянии 100 мм и более к любой вертикальной поверхности.

Когда размер нужной площади выявлен, следующим шагом становится расчет мощности.

Мощность пленки	150 Вт/м²	220 Вт/м²
Основной источник отопления	Не менее 95 % площади	Не менее 70 % площади
Дополнительный источник отопления	Не менее 60 % площади	Не менее 40 % площади
Тип напольного покрытия	ламинат, линолеум, ковролин	паркет, ковролин

Расчет энергопотребления

Сумма затрачиваемых средств на отопление инфракрасным полом высчитывается, исходя из тарифа на электроэнергию в вашей местности.

Установка терморегулятора позволяет сократить расходы на ИК тёплый пол примерно на 35 %.

Расчет мощности

Если площадь помещения, которое планируется обогреваться пленочным полом, очень большая — для монтажа такой системы понадобится несколько комплектов ИК пленки. В такой ситуации нужно суммировать их мощность.

Использование нескольких комплектов ИК плёнки Pобщ = P1+P2+…+Pi Использование части комплекта Pобщ=1,10*L

где, Pобщ — общая мощность пленочного пола, Вт; P1…Pi — мощность отдельно взятого комплекта пленки, Вт; L — длина инфракрасной пленки, которая используется при монтаже, м; 1,10 — коэффициент пересчета мощности пленочного пола.

Расчет количества терморегуляторов

Главное предназначение терморегулятора для инфракрасного теплого пола — регулирование степени обогрева.

Если вы подключаете сразу несколько комплектов пленочного пола, то нужны сразу несколько термостатов , поскольку мощность, которую потребляет теплый пол, суммируется.

Устанавливать терморегулятор рекомендуется на высоте от 15-20 см, над уровнем чистового покрытия.

Терморегулятор лучше размещать на стене, которая перпендикулярна направлению расположения полос.

Выделяется два способа подключения:

1. Зонирование и подсоединение каждой зоны к отдельному термостату .
2. Подсоединить твердотельное реле или магнитный пускатель. Осуществлять такое подключение самостоятельно нельзя, здесь нужны знания и навыки электрика.

Расчет необходимого количества труб для системы

Когда выбор подходящих именно вам труб сделан, пришло время произвести расчет необходимого количества материала. Для этого следует начертить схему укладки. Делать это удобнее всего на миллиметровой бумаге, перенеся на нее размеры комнаты в масштабе. Кроме того необходимо измерить и нанести на схему все крупные предметы мебели, которые вы не планируете переставлять. Укладка труб теплого пола под ними не рекомендована. На оставшемся пространстве нужно нарисовать схему прокладки труб. Наиболее распространенными являются способы укладки «змейка» и «спираль».

Укладку труб первым способом спроектировать и выполнить значительно легче, но он имеет один существенный эксплуатационный недостаток. Дело в том, что в этом случае теплоноситель поступает в систему теплого пола с одной стороны комнаты и постепенно по змейке направляется к другой. По пути вода в системе остывает, а значит, ближайшая к врезке часть пола будет нагреваться значительно больше, чем самая удаленная.

При укладке труб «змейкой» система будет работать неравномерно — части пола, которые ближе всего к коллектору, будут теплее остальных

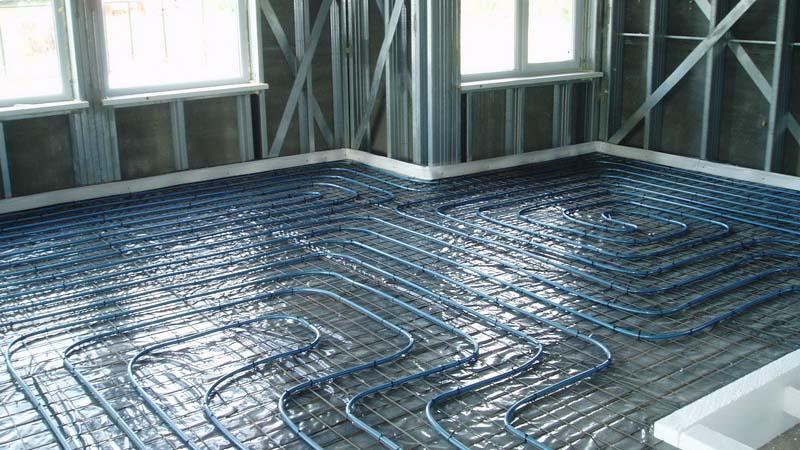

Прокладка труб по спирали позволяет значительно равномернее распределить температуру за счет того, что труба от врезки направляется к центру комнаты, а оттуда обратно к коллектору.

Такая прокладка труб в полу практически не предусматривает резких изгибов (только один раз), но и прямых участков не будет. Это дает возможность применить трубы с большим радиусом изгиба. А вот материал, который не держит форму, придется часто крепить

Следует учесть, что протяженность труб в одном контуре не должна превышать 60 метров. Иначе теплоноситель будет слишком сильно остывать, и система окажется не эффективной. Помещения большой площади целесообразно разбить на несколько секторов, в каждом из которых проложить отдельный контур.

Многоконтурный водяной теплый пол — минимальное расстояние между трубами диктуется, как правило радиусом изгиба того или иного материала.

От стен следует отступить на 15-20 см и начертить план прокладки труб. Расстояние между соседними участками трубы не должно превышать 35 см, иначе прогрев пола будет неравномерным. В среднем, труба диаметром 16 мм способна прогреть по 10-15 см поверхности в обе стороны от себя.

После того, как чертеж готов необходимо рассчитать протяженность трубы. Для этого достаточно измерить ее на схеме и умножить на масштаб.

Что делать если не хватило трубы? И такое бывает. Вот, как вышел из этой ситуации один мастер:

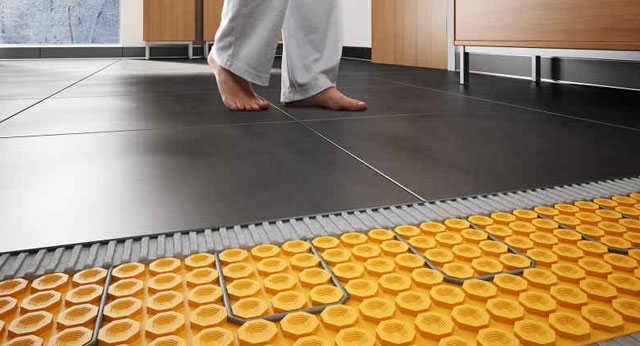

Тёплый пол кабель или мат

Выбор в первую очередь зависит от того, будет ли выполняться установка своими руками или планируется пригласить специалистов. Легче монтировать нагревательные маты. Для укладки кабельных полов потребуется проведение работ по изготовлению стяжки, подключения к системе электроснабжения и т.д.

Потребуется учитывать, что теплоотдача матов несколько ниже, чем у кабеля, соответственно потребуется больший расход электроэнергии.

Если планируется приглашать профессиональных монтажников, рекомендуется применять саморегулируемый экранированный нагревательный кабель для обогрева полов. Высокая себестоимость окупится за счет длительного срока эксплуатации и отсутствия вредного воздействия электромагнитного поля на человека.

Формулы расчёта

Переходим к главному вопросу — как рассчитать тёплый пол с электрическим нагревающим элементом. А вот здесь всё очень просто. Чтобы определить мощность вашей системы достаточно мощность одного м 2 умножить на площадь, которую она будет занимать.

Длина кабеля обычно уже отмеряна в комплекте под заданные параметры мощности и площади покрытия. Рекомендованное расстояние между витками кабеля — от 5 до 20 см. Если хотите точнее — воспользуйтесь следующей формулой: h=S*100/L. Как вы, наверное, догадались h — это ширина шага, S — площадь, а L — общая длина кабеля.

Чтобы ещё больше облегчить себе процесс выполнения расчёта, можете использовать специальный калькулятор для электрического тёплого пола. Просто заполните все необходимые поля, и программа сама произведёт нужные вычисления и выдаст вам итоговый результат.

Калькулятор расчёта тёплого электрического пола

Каким бы способом вы ни воспользовались, помните, что лучше потратить больше времени на этапе проектирования и расчёта, чем потом тратить время и деньги для исправления допущенных ошибок. А наградой за это вам будет уют и благоприятная погода в доме.

Примеры удачных работ

При всех сложностях и строгих инструкциях многие люди справлялись с установкой теплого водяного пола сами. Главное – правильно все выполнить. Если вы не уверены в своих силах, то можете обратиться в определенные компании, где профессионалы помогут вам составить схему пола, закупить необходимые материалы и осуществить монтаж системы. Конечно, за это нужно тоже заплатить, и возможно, это выйдет дороже, нежели если бы вы сделали все сами. Но иногда этот вариант лучше, ведь если сделаете все неправильно, то придется потратиться дважды.

Если вы соберетесь обратиться за помощью к профессиональной бригаде, то обязательно заранее убедитесь в том, что эти люди действительно специалисты своего дела. Прочитайте отзывы о них работе, прочитайте мнения людей на специализированных форумах, и только потом обращайтесь в выбранную вами фирму. Мошенников или непрофессионалов лучше не допускать к такой тонкой и тяжелой работе.

Если вы хотите смонтировать теплые полы с газовым котлом, вы должны помнить о том, что это дорогой, но максимально оптимальный способ снизить затраты на отопление своего дома. Когда монтаж будет произведен грамотно и четко, то проблем с эксплуатацией не возникнет. Но лучше все равно взвесьте все за и против, узнайте точные расценки на необходимые элементы. После этого решите, насколько это нужно вам.

Не бойтесь задавать вопросы специалистам, обращайтесь за квалифицированной консультацией. Для того чтобы уложить теплые полы самостоятельно, потребуется максимальный объем полезной информации. Теплый пол – выгодное и экономичное решение для создания уютной обстановки в вашем доме.

О ключевых правилах монтажа водяного теплого пола смотрите в следующем видео.

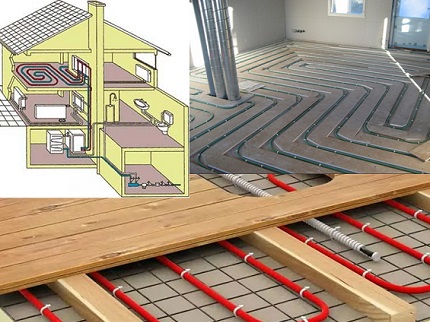

Параметры для расчета теплового контура

На стадии проектирования необходимо решить ряд вопросов, определяющих конструктивные особенности теплого пола и режим эксплуатации – подобрать толщину стяжки, насос и другое необходимое оборудование.

Технические аспекты организации отопительной ветки во многом зависят от ее назначения. Помимо назначения, для точного расчета метража водяного контура понадобится ряд показателей: площадь покрытия, плотность теплового потока, температура теплоносителя, вид напольного покрытия.

Площадь покрытия трубами

При определении габаритов основания под укладку труб в учет берется пространство, не загроможденное крупной техникой и встроенной мебелью. Необходимо заранее продумать компоновку предметов в помещении.

Если водяной пол используется как основной поставщик тепла, то его мощности должно хватать для возмещения 100% тепловых потерь. Если змеевик – дополнение к радиаторной системе, то он обязан покрывать 30-60% издержек теплоэнергии помещения

Тепловой поток и температура теплоносителя

Плотность теплового потока – это расчетный показатель, характеризующий оптимальное количество теплоэнергии для отопления комнаты. Величина зависит от ряда факторов: теплопроводности стен, перекрытий, площади остекления, наличия утепления и интенсивности воздухообмена. Исходя из теплового потока, определяется шаг укладки петли.

Максимальный показатель температуры теплоносителя – 60 °С. Однако толщина стяжки и напольное покрытие сбивают температуру – по факту на поверхности пола наблюдается около 30-35 °С. Разница между термопоказателями на входе и выходе контура не должна превышать 5 °С.

Вид напольного покрытия

Финишная отделка влияет на эффективность системы. Оптимальная теплопроводность у кафеля и керамогранита – поверхность быстро нагревается. Хороший показатель КПД водяного контура при использовании ламината и линолеума без теплоизоляционной прослойки. Наименьшая теплопроводность у деревянного покрытия.

Степень теплоотдачи зависит и от материала заливки. Максимально эффективна система при использовании тяжелого бетона с природным заполнителем, например, морской галькой мелкой фракции.

Цементно-песчаный раствор обеспечивает средний уровень теплоотдачи при разогреве теплоносителя до 45 °С . КПД контура существенно падает при устройстве полусухой стяжки

При расчете труб для теплого пола следует учесть установленные нормы температурного режима покрытия:

• 29 °С – жилая комната;
• 33 °С – помещения повышенной влажности;
• 35 °С – проходные зоны и пояса холода – участки вдоль торцевых стен.

Немаловажное значение для определения плотности укладки водяного контура отыграют климатические особенности региона. При расчете теплопотерь надо учитывать минимальную температуру зимой

Как показывает практика, сократить нагрузку поможет предварительное утепление всего дома. Есть смысл сначала теплоизолировать помещение, а после приступать к расчету теплопотерь и параметров трубного контура.

Теплый пол расчет мощности

На определение необходимой мощности теплого пола в помещении влияет показатель теплопотерь, для точного определения которых потребуется произвести сложный теплотехнический подсчет по особой методике.

• При этом учитываются следующие факторы:
• площадь обогреваемой поверхности, общая площадь помещения;
• площадь, тип остекления;
• наличие, площадь, тип, толщина, материал и термическое сопротивление стен и иных ограждающих конструкций;
• уровень проникновения солнечных лучей в помещение;
• наличие иных источников тепла, в том числе учитывается тепло, источаемое оборудованием, различными приборами и людьми.

Методика выполнения подобных точных расчетов требует глубоких теоретических знаний и опыта, а потому теплотехнический расчет лучше доверить специалистам.

Ведь только они знают, как рассчитать мощность теплого пола водяного с наименьшей погрешностью и оптимальными параметрами

Особенно это важно при проектировании обогреваемого встроенного отопления в помещениях большой площадью с большой высотой

Укладка и эффективная эксплуатация водяного обогреваемого пола возможна лишь в помещениях с уровнем теплопотерь менее 100 Вт/м². Если теплопотери выше, необходимо принять меры по утеплению помещения с целью снижения потерь тепла.

Однако если проектный инженерный расчет стоит немалых денег, в случае с небольшими помещениями приблизительные расчеты можно провести самостоятельно, приняв 100 Вт/м² за усредненную величину и отправную точку в дальнейших расчетах.

1. При этом для частного дома принято корректировать усредненный показатель потерь тепла исходя из общей площади строения:
2. 120 Вт/м² – при площади дома до 150 м²;
3. 100 Вт/м² – при площади 150-300 м²;
4. 90 Вт/м² – при площади 300-500 м².

Нагрузка на систему

• На то, какая будет мощность водяного теплого пола на квадратный метр, влияют такие параметры, создающие нагрузку на систему, определяющие гидравлическое сопротивление и уровень теплоотдачи, как:
• материал, из которого изготовлены трубы;
• схема укладки контуров;
• длина каждого контура;
• диаметр;
• расстояние между нитками труб.

Характеристика:

Трубы могут быть медными (отличаются наилучшими теплотехническими и эксплуатационными характеристиками, однако обходятся не дешево и требуют специальных навыков, а также инструмента).

Основных схем укладки контура два: змейкой и улиткой. Первый вариант наиболее прост, но менее эффективен, так как дает неравномерный нагрев пола. Второй более сложен в реализации, но эффективность прогрева на порядок выше.

Площадь, отапливаемая одним контуром, не должна превышать 20 м². Если отапливаемая площадь больше, то целесообразно трубопровод разбить на 2 или более контуров, подключив их к распредколлектору с возможностью регулирования нагрева участков пола.

Общая длина труб одного контура должна быть не больше 90 м. При этом, чем больший выбран диаметр, тем больше расстояние между нитками труб. Как правило, не применяются трубы с диаметром более 16 мм.

Каждый параметр имеет свои коэффициенты для дальнейших расчетов, посмотреть которые можно в справочниках.

Расчет мощности теплоотдачи: калькулятор

Чтобы определить мощность водяного пола, необходимо найти произведение общей площади помещения (м²), разницы температур подачи и обратно поступающей жидкости, и коэффициентами, зависящими от материала труб, напольного покрытия (дерево, линолеум, плитка и т.д.), других элементов системы.

Мощность водяного теплого пола на 1 м², или теплоотдача, не должна превышать уровень теплопотерь, однако не более чем на 25%. В случае слишком малого или слишком большого значения, необходимо произвести перерасчет, выбрав иной диаметр труб и расстояние между нитями контура.

Показатель мощности тем выше, чем больше диаметр выбранных труб, и тем ниже, чем больший шаг задан между нитками. Для экономии времени можно воспользоваться электронными калькуляторами расчета водяного пола или скачать специальную программу.

Порядок вычисления потерь тепла

От полученного результата зависит, сколько тепла понадобится помещению, чтобы в нем была обеспечена комфортная температура, и какая мощность должна быть у системы обогрева пола и у нагревательного котла с циркуляционным насосом.

Расчет теплопотерь сложен, поскольку на них влияет много параметров и исходных данных:

• время года;
• температура за окном;
• назначение помещения;
• размер оконных проемов и их количество;
• вид финишного покрытия;
• степень теплоизоляции ограждающих конструкций;
• какое помещение располагается сверху и снизу комнаты (отапливаемое или нет);
• наличие иных источников тепла.

Особенности расчёта

Основными параметрами, влияющими на результат, являются площадь и тип постройки, для которой будет выполняться подсчёт, а также режим использования системы. Каждый из них по-своему будет отражаться на необходимой мощности обогрева.

Площадь

Для расчёта электрического пола принимается во внимание только свободное пространство комнаты. Под мебелью и крупными бытовыми приборами укладывать его нельзя по нескольким причинам:

• недостаточная вентиляция и как следствие, возможный перегрев системы;
• негативное влияние постоянного тепла на сами установленные объекты.

Поэтому площадь, на которой вы планируете расположить подобные предметы, нужно будет вычесть из общего количества квадратных метров помещения.

Тип помещения и режим обогрева

Каждая часть здания имеет свои показатели по теплопотерям. Соответственно мощность обогрева для их компенсации тоже будет отличаться. Существенные коррективы внесёт и режим, в котором планируется использовать систему — основное отопление или дополнительное. На этом этапе лучше проявить максимум внимания, чтобы учесть все тонкости и не прогадать с выбором.

Выбирать придётся из усреднённых показателей мощности. Если тёплый пол будет основным отоплением — они должны быть в пределах 150–180 Вт/м2. Использовать его в качестве основного источника тепла можно, только если «чистая» площадь для укладки составит не менее 70% от общей. Если он будет только помощником — достаточно 110–140 Вт/м2. Такие же данные существуют и для разных типов помещения при комфортном режиме:

• комната, кухня — 120 Вт/м2;
• ванная — 140 Вт/м2;
• остеклённая лоджия или тёплый балкон — до 180 Вт/м2.

Однако, если ваша квартира расположена на первом этаже, или по каким-нибудь другим причинам под ней оказалось неотапливаемое помещение — все показатели нужно увеличить на 15–20%.

Отдельно стоит отметить, что эти цифры относятся к хорошо утеплённым постройкам. При слишком больших теплопотерях стоит задуматься об эффективности установки такого отопления. Даже если эти показатели находятся в пределах нормы, желательно дополнительно утеплить плиту под полом. Таким образом получиться направить действие системы на повышение температуры воздуха в помещении, а не бетона в перекрытии.

Как определить оптимальную температуру помещения

Температурные нормы для жилых комнат указаны в СНиП 44-01-2003. Степень нагрева чистовой поверхности пола должна быть в пределах +26-31°С. Первое значение применимо для помещений, в которых люди находятся относительно постоянно. +31°С – этот норма для ванных комнат, бассейнов. Максимально допустимое значение – +35°С. Для автоматического регулирование температурного режима в коллекторе устанавливают терморегуляторы.

Что влияет на передачу тепловой энергии от горячей воды воздуху в комнате:

• Теплоизоляция чернового основания. Для уменьшения тепловых потерь необходимо использовать эффективные утеплители – базальтовую вату, экструдированный пенополистирол. Потери тепла – до 10%
• Толщина чистовой поверхности и материал изготовления. Для бетонной стяжки будет заметна инерция нагрева. Если она залита относительно недавно, может потребоваться до 3-4 месяцев до окончательного испарения влаги из структуры. Тепловые потери – до 5%.
• Общий объем помещения, степень теплоизоляции наружных стен, крыши. Это основной источник расхода тепла. Снижение температуры теплоносителя до 10%.

Итого, если вода в трубах теплого пола нагрета до +40°С, то воздуху в комнате будет передаваться температура 40-40*(10%+5%+10%)=30°С. Дополнительно учитываются колебания температуры на улице. Чем они ниже, тем больше тепла нужно потратить на обогрев комнаты.

Необходимые требования при укладке

До начала монтажа необходимо выполнить следующие условия, обеспечивающие качественное проведение работ:

1. До укладки стоит заняться подготовкой основания, то есть полностью очистить и выровнять поверхность. Иначе появляется риск неравномерного прогрева.
2. Необходимо запастись всеми требуемыми материалами.
3. При монтаже пола под стяжку запускать систему рекомендуется не ранее, чем через месяц. Запуск должен происходить поэтапно, с постепенным увеличением температуры теплоносителя (в течение 2-3 дней).
4. Система монтируется таким образом, чтобы средняя температура теплоносителя поддерживалась на уровне не более 55 градусов тепла. Средняя температура воздуха в помещениях должна составлять 26 и 31 градус соответственно для комнат, где люди присутствуют постоянно или куда заходят периодически.

Виды копчения

В итоге

В заключении можно сказать о том, что каждый технический нюанс, параметр  является важным для точности расчетов. Перед тем как приступать к закупке оборудования и расходных материалов, сделайте нехитрые расчеты. Это можно сделать вручную, самостоятельно или прибегнув к помощи электронного калькулятора.

Важно для себя усвоить простую истину, какой теплый пол вам нужен, как основная система отопления или как вспомогательное средство обогрева

Берите во внимание мощность источника тепла, площадь помещений, необходимые температурные параметры. Все перечисленные данные и другие, технологические параметры помогут вам с высокой точностью получить готовые расчетные данные, на которые вы сможете опираться при монтаже теплого пола у себя дома
