Точка росы и ее расчет при утеплении стен

Как использовать результаты?

Теперь выясним, как можно использовать результаты, которые нам дал расчет точки росы в стене. Если вы будете знать, где расположена эта точка, то сможете правильно определить толщину утеплителя, предотвращая тем самым появление конденсата в ненужном месте.

Но, возможно, вас интересует другой, не менее важный вопрос: когда утепление следует проводить изнутри, а когда – снаружи? Чтобы правильно на него ответить, следует принять во внимание те факторы, которые способны тем или иным образом воздействовать на точку росы. Вот они:

1. климатические условия;
2. наличие утепления;
3. постоянное/временное проживание;
4. уровень внутренней/наружной влажности;
5. то, с чем соседствует конкретная стена (с другой комнатой или с улицей);
6. внутренняя/наружная температура;
7. эффективность работы системы вентиляции;
8. материал, из которого построены стены, и его толщина;
9. эффективность работы системы отопления.

Безусловно, есть ряд случаев, в которых произвести утепление стен невозможно. Вот эти случаи:

1. если в доме живут постоянно;
2. если толщина стены достаточная (в условиях конкретного региона), то есть слой термоизоляции так или иначе должен быть не толще 5-ти сантиметров;
3. если вентиляционная система работает в соответствии со всеми нормами;
4. если отопительная система тоже хорошо работает.

Проще говоря, все, сказанное выше, можно сформулировать следующим образом: чем выше температура в регионе, чем лучше вентиляционная и отопительная системы, тем большая вероятность того, что будет использовано внутреннее утепление. Хотя опыт многих строителей гласит, что зачастую лучше утеплять здание именно снаружи – так шансы на то, что точка росы будет в требуемом месте, значительно возрастут.

Роль в строительном процессе

Если точка росы окажется завышенной, то такие стройматериалы, как цемент, древесина, металл и прочие не произведут нужного эффекта в здании и, того хуже, прослужат недолго. А если конденсат образуется на поверхности полимерных материалов при настилании, это может стать причиной следующих дефектов:

1. вздутие поверхности;
2. отслоение;
3. шагрень.

Произвести визуальный расчет точки росы в стене вряд ли удастся, т. к. для этого потребуется таблица соответствующих показателей и бесконтактный термометр (об этой процедуре расскажем в разделе «Определяем точку росы и производим расчеты»).

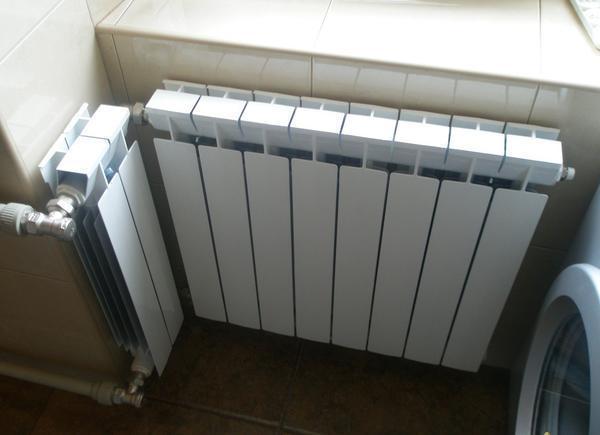

Расчет мощности радиатора отопления: калькулятор и материал батарей

Расчет радиаторов начинается с выбора самих отопительных устройств. Для батарей на батарейке этого не нужно, так как система электронная, но для стандартного отопления придется воспользоваться формулой или калькулятором. Отличают батареи за материалом изготовления. Каждый вариант обладает своей мощностью. Многое зависит от необходимого количества секций и габаритов отопительных приборов.

Виды радиаторов:

• Биметаллические;
• Алюминиевые;
• Стальные;
• Чугунные.

Для биметаллических радиаторов используют 2 вида металла: алюминий и сталь. Внутренняя основа создается из прочной стали. Наружная сторона выполнена из алюминия. Он обеспечивает хорошее увеличение теплообмена прибора. В итоге получается надежная система с хорошей мощностью. На теплоотдачу влияет межосевой интервал и определенная модель радиатора.

Для алюминиевого радиатора тепловая мощность схожая с биметаллическими устройствами. Обычно этот показатель при межосевом расстоянии 50 см составляет 180-190 Вт. Более дорогие устройства имеют мощность до 210 Вт.

Алюминий часто используют, организовывая индивидуальный обогрев в частном доме. Дизайн устройств достаточно простой, но зато приборы отличаются отменной теплоотдачей. К гидроударам такие радиаторы не устойчивы, поэтому их нельзя применять для центрального отопления.

При расчете мощности биметаллического и алюминиевого радиатора учитывается показатель одной секции, так как приборы имеют монолитную конструкцию. Для стальных композиций расчет выполняется для всей батареи при определенных размерах. Выбор таких устройств следует осуществлять с учетом их рядности.

Измерение теплоотдачи чугунных радиаторов колеблется от 120 до 150 Вт. В некоторых случаях мощность может достигать 180 Вт. Чугун устойчив к коррозии и может работать при давлении 10 бар. Их можно использовать в любых строениях.

Минусы чугунных изделий:

• Тяжелые – 70 кг весят 10 секций с расстоянием в 50 см;
• Усложненная установка из-за тяжести;
• Долго прогревается и использует больше тепла.

При выборе, какую батарею покупать, учитывают мощность одной секции. Так определяют прибор с необходимым количеством отделений. При межосевом расстоянии 50 см мощность конструкции составляет 175 Вт. А при расстоянии 30 см показатель измеряется, как 120 Вт.

Что такое точка росы

Надо понимать, что воздух всегда содержит в себе водяной пар, количество которого зависит от многих условий. Внутри помещений пар выделяется от человека и от разных повседневных процессов его жизнедеятельности – стирки, уборки, приготовления пищи и так далее.

Снаружи содержание влаги в воздухе зависит от погодных условий, это понятно. Причем насыщение воздушной смеси парами имеет свой предел, при достижении которого начинается конденсация влаги и появляется туман.

Принято считать, что в этот момент воздух вобрал в себя максимально возможное количество пара и его относительная влажность (обозначается буквой ω) составляет 100%. Дальнейшее насыщение как раз и приводит к появлению тумана – мелких капелек воды, находящихся во взвешенном состоянии. Тем не менее всем доводилось наблюдать выпадение конденсата на различных поверхностях и без всякого тумана.

Так бывает, когда не полностью насыщенный парами воздух (влажность менее 100%) соприкасается с поверхностью, чья температура на несколько градусов ниже его собственной. Фокус в том, что воздушная смесь при различной температуре может вместить разное количество пара. Чем температура выше, тем больше влаги она может впитать. Поэтому, когда смесь с относительной влажностью 80% контактирует с более холодным предметом, то она резко охлаждается, предел ее насыщения снижается, а относительная влажность достигает 100%.

В этот момент и начинается выпадение конденсата на поверхности, возникает так называемая точка росы. Именно это явление можно наблюдать летом на траве. Утром земля и трава еще холодные, а солнце быстро прогревает воздух, влажность его около земли быстро достигает 100% и выпадает роса. Примечательно, что процесс конденсации сопровождается выделением тепловой энергии, что была затрачена ранее на парообразование. Оттого роса быстро сходит.

Получается, что температура точки росы – величина переменная и зависит от относительной влажности и температуры воздуха в определенный момент. На практике эти величины определяются с помощью различных измерителей, — термометров и психрометров. То есть, проведя измерение температуры и влажности воздуха, можно предположить, при какой температуре поверхности возникнет точка росы по таблицам, о чем речь пойдет далее.

Определяем точку росы и производим расчеты

Все мы желаем жить комфортно, но вряд ли это удастся в условиях высокой влажности. Конденсирование вредно не только для дома (в частности, для стен), но и для человеческого здоровья (увеличивается риск заболевания астмой). Более того, если влажность высокая, то стены с потолком могут покрыться плесенью, которая столь вредна для организма и столь трудно выводится. Нередко даже приходится менять все отделочные покрытия, чтобы избавиться от вредных микроорганизмов.

И с целью избегания всех этих неприятностей рекомендуем произвести расчет точки росы в стене и тем самым выяснить, целесообразно ли в вашем случае начинать ремонтные работы, проводить утепление или вообще затевать строительство нового дома

Стоит помнить, что такое понятие как точка росы индивидуально для каждого конкретного здания, следовательно, рассчитывать ее приходится каждый раз по-другому.
Но до того как приступить непосредственно к расчетам, необходимо принять во внимание следующие факторы:

1. климатические особенности вашего региона;
2. наличие и частота мощного ветра;
3. толщина стен;
4. стройматериал, использованный при возведении.

Влажность, хотя и в допустимых пределах, содержится практически в каждом материале. Вы же обязаны следить за тем, чтобы она не повышалась, и не появлялся конденсат. И если вы даже вызовите специалиста в случае повышенного уровня влажности, то он, вероятнее всего, скажет, что у вас неправильная термоизоляция, толщина стройматериалов не соответствует или при установке была допущена ошибка. Это отчасти правда, ведь именно грамотно проведенный ремонт во многом влияет на местонахождение точки росы и образование конденсата на поверхности стен.

Таблица для расчета точки росы

Обратите внимание! Для промежуточных чисел, которые в таблице не указываются, необходимо определять среднюю величину

Особенности утепления снаружи

Достоинствами такой процедуры являются:

1. Доступность. Наружные работы не ограничены размерами помещения.
2. Отсутствие необходимости перемещения мебели. При этом не только не нарушается интерьер, но и не снимается отделочный слой стены.
3. За счет утепления не скрадывается полезная площадь жилого пространства.
4. Защита поверхностей от перепадов температур.
5. Отсутствие увеличения нагрузки на фундамент и несущую конструкцию.
6. Уникальная эстетика отделки снаружи.

Однако все эти преимущества достигаются только в случае, когда грамотно подобран утепляющий материал, качественно установлен и рассчитан.

Факторы, влияющие на качество наружного утепления:

• вид материала, используемого в качестве утеплителя;
• состояние поверхности;
• общее состояние каркаса дома;
• назначение помещения;
• климат, в котором располагается здание (температурный режим, уровень осадков).

Технологии утепления стен снаружи

Бескаркасный монтаж пенопласта – это технология с применением клея для закрепления листов на стене. Однако при таком монтаже есть вероятность образования полос холода в местах стыков полотен материала. Избежать этого поможет укладка двойного слоя материала. Фиксируются листы пластиковыми дюбелями, а сверху закрываются полимерной сеткой.

Каркасный метод более трудоемкий, поэтому применяется редко. Обычно он актуален при последующей отделке сайдингом или вагонкой. Если необходимо определить точку росы, калькулятор может не понадобиться, но такие материалы часто ее перемещают.

Процесс утепления состоит из следующих этапов:

1. Для начала поверхность очищается до основного слоя.
2. Затем она грунтуется и выравнивается.
3. Следующим этапом является возведение каркаса из металлопрофиля.
4. Когда каркас готов, нужно переходить к заполнению пространства между профилями теплоизолирующим материалом.
5. Далее проводится установка отделочного слоя и финишная обработка стены.

Наружное утепление позволяет сохранить до 25% энергии.

Особенности правильного утепления помещения изнутри

Утепление стен изнутри имеет ряд преимуществ:

• невысокая стоимость;
• возможность проводить работы в любое время года;
• возможность частичного утепления;
• звукоизоляция;
• возможность проведения работ самостоятельно.

Расчет точки росы в стене при помощи таблицы – подробная инструкция

Вначале позаботьтесь о необходимом оборудовании. Вам потребуется:

1. термометр;
2. бесконтактный термометр, который, к слову, можно заменить обычным;
3. гигрометр.

Ниже приведен алгоритм действий.

Шаг 1. В той комнате, где необходимо определить точку росы, отмерьте от пола приблизительно 60 сантиметров, не больше. После этого определите на данной высоте температуру воздуха (для этого можете положить термометр, скажем, на стол).

Шаг 2. Далее возьмите гигрометр и в этой же точке определите влажность.

Шаг 3. В таблице, которую мы привели выше, отыщите свое значение и узнайте после этого заветную точку росы.

Шаг 4. Затем вам следует определить, возможно ли проведение в здании с подобной влажностью ремонтных работ – например, заливки полимерного пола либо укладки термоизоляции. С этой целью возьмите бесконтактный градусник и измерьте в той же точке в 60-ти сантиметрах температуру любой поверхности. В отсутствие данного устройства можете взять простой градусник, завернуть его в тряпку и примерно минут через пятнадцать снять показания.

Шаг 5. В конце сравните обе цифры. Если поверхность теплее воздуха больше чем на 4?С, значит, влажность высокая и есть вероятность того, что точка росы имеет место быть

Если так, то работы по термоизоляции должны контролироваться опытным специалистом, который примет во внимание толщину стройматериала, что будет для этого использоваться

Термин «точка росы» в строительстве

Постоянно растущий и развивающийся рынок строительных товаров представляет широкий выбор материалов для теплоизоляции

К выбору теплоизоляции для производственных и жилых помещений необходимо подойти должным образом и при строительстве обратить внимание на рассматриваемый показатель

Из-за неверного измерения точки росы часто происходит запотевание стен, появление плесени, а иногда и разрушение конструкций

Границу перехода от низкой температуры снаружи стен к более высоким внутри отапливаемых сооружений с возможным образованием конденсата специалисты считают точкой росы. На любой поверхности в помещении, показатель температуры которой будет приближен к параметру точки росы или достигнет значения ниже, будут появляться капли воды. Простейший пример: в середине некоторых помещений в холодное время на оконных стеклах стекает конденсат.

Основными факторами, влияющими на определение величины, считаются:

• климатические факторы (значение температуры и увлажненность воздуха снаружи);
• температурные значения внутри;
• показатель влажности внутри;
• величина толщины стен;
• паропроницаемость теплоизоляции, применяемой при строительстве;
• наличие отапливающих и вентилирующих систем;
• назначение сооружений.

Правильное определение точки росы имеет важнейшее значение в строительстве

Что это такое?

Начнём с азов – обратимся к школьному курсу физики. Итак, что такое «точка росы»? Так называют температуру, при которой воздух начинает преобразовываться в жидкость. В результате на поверхности образуются капельки влаги – конденсат, который может впоследствии трансформироваться в иней, туман или испариться.

Элементарный пример – стоящий на плите чайник. Когда вода начнёт закипать, на поверхности крышки будет выступать конденсат. В этом случае, температура нагревшейся крышки чайника будет соответствовать точке росы.

Другой пример: запотевшие окна в квартире. Здесь точка росы указывает, что внутри помещения повышенная влажность, соответственно при большой разнице внутренней и внешней температуры (зимний период), на окнах образуется конденсат.

Отсюда можно сделать вывод, что точка росы – это своеобразный индикатор влажности воздуха. Учитывая, что речь идёт о температурном явлении, точка росы измеряется в градусах по Цельсию.

Бытовое значение

Многие жильцы частных и многоквартирных домов никогда не задумывались о точке росы. Это вполне объяснимо: внутренние стены помещений всегда тёплые, здесь никогда не выступает конденсат. Капельки влаги могут появиться на окнах, когда за окном стоят лютые морозы.

Такой баланс будет сохраняться до тех пор, пока жильцы не решатся на дополнительное утепление дома или квартиры изнутри. В этом случае, разность температур изменится, под слоем утеплителя начнёт скапливаться влага. При этом вид и стоимость утеплителя не будут играть значения.

Если речь идёт о природных материалах, появятся такие проблемы:

• вздутие;

• плесень;

• расслоение.

Бетонные и кирпичные конструкции начнут постепенно разрушаться.

Чтобы избежать этих проблем, точка росы должна приходиться на слой утеплителя, который расположен с внешней стороны стены. Возникает логичный вопрос: «Как найти искомую точку?».

Узнайте почему потеют окна в доме >>>

Формула для расчета

Вычислить самостоятельно и точно рассчитать точку росы поможет следующая формула:

Эту формулу можно использовать для вычисления относительной влажности по известной точке росы

Как видно из формулы, значение напрямую зависит от величин двух параметров:

• показателя увлажненности;
• фактических показаний температуры.

При высокой относительной влажности параметр становится выше и ближе к уровню фактической температуры. Чтобы посчитать эту переменную величину, существует таблица с небольшим шагом параметров. По ней можно найти необходимое значение, измерив относительную влажность и фактическую температуру.

Таблица 1. Определение показателя с помощью соотношения влияющих параметров, от которых зависит точка росы

Из данного видео становится понятно, какой толщины должен быть утеплитель для наиболее комфортных условий:

Как найти искомое место?

В каком именно месте будет конденсироваться пар, во многом зависит от месторасположения утеплителя

Особенно это важно, если утепление было выполнено изнутри

Неутепленный дом

Положение точки росы будет напрямую зависеть от погодных условий. При отсутствии значительных температурных колебаний наружного воздуха образование конденсата будет происходить ближе к наружной поверхности стены. Внутри здания при этом будет достаточно комфортно.

В случае резкого похолодания, искомое место начнет медленно смещаться внутрь. Это может привести к постепенному насыщению внутренних помещений конденсатом и намоканию стен.

Наружное утепление

В этом случае следует грамотно подходить к выбору теплоизоляционного материала и его толщины, чтобы исключить намокание стен. Если теплоизоляция стен снаружи выполнена правильно, точка росы будет находиться внутри утеплителя.

Если технология монтажа нарушена или толщина теплоизоляционного материала недостаточна, то уменьшить теплопотери будет крайне сложно.

Внутреннее утепление

Искомое место при утеплении изнутри будет располагаться между серединой стены и утеплителем. Это не лучший вариант, так как при повышенной влажности и резком снижении температуры воздуха конденсат начнет образовываться в месте стыка утеплителя и стены.

Как следствие, может начаться разрушение утепленной поверхности и теплоизоляционного материала. Такой вариант при повышенной влажности возможен лишь в случае монтажа системы отопления, способной поддерживать температуру во всем доме на одном уровне.

Если же при выполнении теплоизоляционных работ изнутри климатические особенности конкретного региона не были учтены, устранить возникшие проблемы будет крайне сложно. Единственно возможным выходом из такой ситуации будет повторное утепление стен. Стоит отметить, что внутреннее утепление, по мнению специалистов, значительно уступает наружному.

Определение точки росы в стене

Основные показатели, необходимые для расчета, это влажность и температура внутри помещения. Для их определения используется бытовой психрометр.

Данный аппарат определяет оба показателя. Его работа основана на сочетании термометра, охлаждаемого увлажняющим устройством. Чем выше процент влажности, тем выше показатели термометра.

Для строительных нужд разработаны электронные устройства, мгновенно рассчитывающие величины температуры и влажности и выводящие показатели на дисплей. Также функцию расчета точки росы имеют некоторые модели тепловизоров.

Существует несколько способов расчета точки росы:

• по формуле;
• по таблице;
• с помощью онлайн-калькулятора.

Расчет по формуле

Расчет точки росы T с помощью формулы проводится при известных показателях влажности и температуры. Итоговое значение будет считаться приблизительным ввиду пренебрежения некоторыми факторами.

Где нужно предварительно рассчитать f:

t — комнатная температура oC, φ — влажность %, а 17,27 и 237,7 — постоянные величины.

Например, для помещения нормальными показателями является влажность 60% и комнатная температура 21 oC, расчет будет выглядеть следующим образом:

Таким образом, расчет точки росы выглядит так:

Температура выпадения конденсата равняется 12.92 oC. Таким образом, утепление стен снаружи предотвратит потери тепла из помещения и промерзание стены.

Расчет по таблице

Точку росы можно определить с помощью созданной специалистами таблицы. Для того, чтобы определить точку росы, например для 21oC при 60% влажности, ищем пересечение строки температуры со столбиком влажности и получаем значение 12.9 oC.Таблица 1. Определения точки росы.

Расчет с помощью онлайн-калькулятора

Также вы можете рассчитать значение точки росы, воспользовавшись онлайн-калькулятором на сайтах и форумах строительной тематики. Внеся значения температуры и влажности, снова получаем значение 12,92 oC.

Как работать с онлайн-калькулятором для расчета точки росы в стене посмотрите на видео:

Причины образования влажности

Определение точки росы – кропотливый процесс, но изменить ее расположение еще сложнее. Хорошими способами удаления избытка влаги являются:

• организация естественной вентиляции;
• регулярное проветривание;
• забота о целостности крыши.

Причиной появления влажности может стать жизнедеятельность человека:

• приготовление пищи;
• стирка;
• пользование душем.

При возникновении даже минимального риска образования влажности необходимо регулярно осматривать помещение, проводить профилактические мероприятия, позаботиться о герметичности оконных и дверных проемов, а также гидроизоляции крыши и подвалов.

Цветовая гамма

Что будет, если неверно выбрать точку?

Воздух, выходя из обогретого помещения в зимнее время, переохладится и выпадет в конденсат, причем на всех поверхностях с низшей температурой. Именно поэтому стены все время будут влажными, в результате чего появляются вредные микроорганизмы и плесень. А это, следовательно, может стать причиной возникновения астмы.

Да и само здание долго не прослужит – его разрушение существенно ускорится. Здания с грибком и плесенью долго не могут служить. В связи с этим точку росы следует правильно определить еще на этапе проектирования.  Вы обязаны подобрать:

1. материал для строительства;
2. материал для термоизоляции;
3. тип отопительной и вентиляционной систем;
4. технологию утепления.

Итоги

Точку росы можно рассчитать своими силами, главное, чтобы были учтены климатические условия местности. Если в себе вы не уверены, обратитесь в специализированную компанию – за определенную плату они произведут замеры вместо вас!

Причины запотевания окон и как их устранить

Первая причина образования конденсата на входной двери основывается на повышенной влажности воздуха, когда показатель превышает 55%. Тогда сбор конденсата происходит на поверхности, где температура несколько ниже «точки росы». В зимний период такой поверхностью является именно входная дверь.

Важно придерживаться в помещении для здоровья жильцов влажности воздуха около 45%. На влажность внутреннего климата влияет как вентиляционные приспособления, так и температура прогретого воздуха в помещении.Вторая причина конденсата скрывается в низкой теплоизоляции – к большому количеству конденсата больше склонна металлическая дверь по причине плохого уплотнения между полотном металла и рамой. В типичном варианте бывает недостаточно оттока воздуха для тех целей, дабы выходили пары, но вполне хватает для осаждения их на поверхности

В типичном варианте бывает недостаточно оттока воздуха для тех целей, дабы выходили пары, но вполне хватает для осаждения их на поверхности.

Пример двери с терморазрывом

Своеобразные «мостики холода» с повышенным показателем теплопроводности на входной двери сосредоточены в основном на дверной ручке, глазке, притворной части. Уязвимые точки промерзания особо касаются дверей из металла, у которых теплоотдача повышена.

Конденсирующая влага оседает по причине большой температурной разницы извне и в помещении. Рекомендовано в таком варианте обустраивать на входе не отапливаемый тамбур.Не лишним над входом станет оборудование козырька, защищающего дверь от прямых воздействий лучей солнца и атмосферных осадков. Полотно металла входной двери рекомендовано вскрывать специальными порошковыми полимерами. Все полые элементы в металлической двери лучше заполнить пеной, дабы исключить проявления мостиков холода.

Очень часто производителям современных окон приходится принимать претензии, что у их клиентов запотевают окна. Образование конденсата на окнах, это не только эстетически не красиво, но и грозит переувлажнением деревянных конструкций и как следствие образование плесневелого грибка. Давайте разберемся в возможных причинах появления конденсата на окнах.

Ну а если это случилось на окнах значит виноваты в этом только окна и их производители. Логически это правильно, но если в самом окне нет воды и выделять ее оно не может, откуда берется конденсат?

Однокамерный стеклопакет — не стоит экономить на стеклопакетах, как говорится скупой платит дважды. Обычный стеклопакет с одной камерой (не энергосберегающий) наверняка позволит познакомится с конденсатом на окнах. Что бы устранить причину запотевания надо заменить стеклопакет, не все окно, а только стеклопакет.

Неправильно

Правильно

Радиаторы отопления обдувают окно теплым воздухом и если они перекрываются подоконником, то циркуляции теплого воздуха не будет — окно всегда будет холодным, в результате на нем появится конденсат.

Избавиться от появления конденсата можно уменьшив размер подоконника или вынеся батарею за пределы подоконной доски. Если нет возможности для таких вариантов придется искать дополнительный источник для обогрева стекол.

Плохая вентиляция

Вентиляционные решетки имеют свойство часто забиваться всякой дрянью — пылью, паутиной, после чего перестают втягивать влажный воздух, влага оседает на стекле и окна начинают плакать. А в домах старой постройки вентиляционные каналы почти всегда забиты и ни когда не чистились.

Пример организации притока воздуха: вентиляция и ионизация воздуха

Как рассчитать точку росы

По математической формуле

Проведение расчётов вручную по формуле – довольно точный способ. Однако для использования формулы предварительно надо определить несколько других показателей. Выглядит формула следующим образом.

Формула для расчёта точки росы

Как видно из рисунка, a и b – постоянные величины. Т – температура воздуха. Rh – относительная влажность воздуха. Такой метод подсчёта даст результат с погрешностью в 0,5ºС.

С помощью онлайн-калькулятора

Поскольку расчёт с помощью формулы вручную подходит не всем (из-за недостаточных знаний в математике либо отсутствия времени), в сети Интернет в открытом доступе размещены онлайн-калькуляторы, которые рассчитывают точку росы на основании введённой информации. Пользоваться ими совершенно несложно: надо только ввести исходные данные (температура атмосферного воздуха и относительная влажность). Результат расчётов появится на экране.

Программы-калькуляторы

Увязать показатель точки росы и предполагаемые последствия неправильного утепления под силу не каждому. Для этого нужны специфические знания в физике и строительстве. Поэтому помимо обычных калькуляторов, рассчитывающих эту величину, созданы программы с расширенными возможностями. Они также находятся в свободном доступе и ими можно воспользоваться в режиме онлайн.

Такие программы при расчёте учитывают множество параметров:

Населённый пункт, в котором построено (строится) здание. Тут же появляется статистика среднемесячных температур, относительной влажности, давления в этом регионе.
Вид помещения. Очевидно, что влажность воздуха в ванной будет выше, чем в комнате, а это в свою очередь влияет на вид допустимого утеплителя.
Тип конструкции. Здесь на выбор предлагается стена, перекрытие, чердачное перекрытие и другие позиции.
Слои конструкции

Здесь принимается во внимание, что находится за утепляемой стеной – другое помещение либо улица.
Материал перекрытия или стены.
Температура и относительная влажность внутреннего и наружного воздуха.

После заполнения всех необходимых полей программа составит график точки росы.

Таблица определения точки росы

При необходимости быстро получить значение точки росы применяются таблицы. Данные таблиц весьма неточные и дают приблизительный результат. Зато пользоваться ими легко и быстро: достаточно только найти нужную ячейку на пересечении столбца и строки с нужной температурой и относительной влажностью воздуха.

Таблица 1. Определение точки росы по двум показателям.

Определение точки росы по двум показателям

Специальные инструменты

В метеорологии придуманы специальные инструменты, позволяющие определить точку росы. Однако даже для расчёта по математической формуле или любым другим методом, описанным выше, нужны свои инструменты.

Температура измеряется термометром, влажность – гигрометром. Для удобства в данном случае подойдёт инструмент, способный замерять и температуру, и влажность воздуха – цифровой термогигрометр.

Этот инструмент сочетает в себе функции градусника и гигрометра

Кроме того, существуют приборы, сочетающие в себе несколько функций: измерение температуры, влажности, расчёт точки росы и запоминание информации.

В большинстве случаев работа с таким прибором выглядит следующим образом.

Включите прибор

Обратите внимание на заряд батареи.

Поднесите наконечник сенсора к исследуемой поверхности под прямым углом.

Чтобы зафиксировать данные замера, нажмите кнопку Hold в меню. Так Вы сможете ознакомиться с результатом в комфортном положении прибора.

Для сохранения данных нажмите кнопку Save.

При необходимости перенести информацию на компьютер подключите прибор к сети через USB.

Скопируйте данные на компьютер.

Работа с приборами для измерения точки росы проста даже для человека без специальной подготовки. Интерфейс интуитивно понятен, а при возникновении вопросов следует обратиться к инструкции.

Точка росы в утеплённых снаружи стенах

При корректном подборе материала и грамотно просчитанной толщине утеплительного слоя точка росы всегда будет находиться в утеплителе и никогда не будет сдвигаться в сторону внутренней поверхности. Стены сухие круглый год. Повреждается погодными условиями только утеплитель, износ стен замедляется.

Наружное утепление – верная защита от выпадения конденсата в квартире

В случае если толщина утеплителя меньше необходимой, либо не была учтена теплопроводность материала, точка росы будет вести себя так же, как и в неутеплённой стене, то есть влага будет продолжать скапливаться в помещении, если она скапливалась до утепления. Если это происходит, выход один – увеличить толщину утеплительного материала. Это можно сделать, добавив еще один слой термоизоляции либо заменив старый материал на новый, подходящий по толщине.

При избыточной толщине утеплительного слоя точка росы не будет выходить за его пределы на протяжении всего года. Никаких негативных последствий это за собой не повлечет: стена будет сухая круглый год. Однако расчеты для того и производятся, чтобы избежать необоснованных финансовых трат. Ведь если можно спастись от влаги и сохранить тепло меньшим количеством утеплителя, то зачем тратить больше?

Внутри или снаружи утеплять стены?

Последствия неправильных расчётов

Если при строительстве здания допущена ошибка в расчётах, тёплый воздух, выходящий из помещения, будет сталкиваться с холодным и преобразовываться в конденсат. В результате на поверхности, обладающей температурой ниже точки росы, будут появляться капельки влаги.

Это явление может доставить массу неприятностей жильцам.

1. Уровень комфорта в жилых помещениях снизится.
2. Высокая влажность воздуха внутри помещений спровоцирует хронические заболевания дыхательных путей.
3. Отсыревшие стеновые конструкции – это идеальная среда для появления плесени.

Дома, пораженные стеновым грибком, начинают разрушаться.

Оптимальный вариант – утепление дома с внешней стороны. Это поможет снизить величину температурного перепада и вывести ТР наружу. Чем толще утепляющий внешний слой, тем меньше вероятность того, что точка росы придётся на стеновые конструкции.
