Расчет и применение химических анкеров и капсул хилти

Особенности жидкого анкера HIT-RE 100 от производителя Hilti

Жидкий анкер «Хилти» пользуется сегодня большой популярностью у потребителей. Среди прочих разновидностей в продаже можно отыскать HIT-RE 100. Этот эпоксидный клеевой состав предназначен для установки арматуры и анкеров в бетон. В качестве основы выступает эпоксидный клей. Транспортировать и хранить данную смесь можно при температуре в пределах от +5 до +25 °C. Эксплуатироваться анкер может при довольно широком диапазоне температур от -40 до +70 °C.

В качестве одного из главных преимуществ анкера выступает отсутствие риска образования трещин. Время отвердевания смеси продлено, что позволяет корректировать элементы во время установки. Жидкий анкер Hilti, способ применения которого будет упомянут ниже, подходит для использования внутри и за пределами помещений совместно с материалом в разном состоянии, а именно:

• влажном;
• сухом;
• заполненном водой.

Областями использования анкера является являются:

• замена арматуры;
• крепление стальных конструкций;
• фиксация стальных элементов;
• соединение и крепление забетонированной арматуры.

Плюсы и минусы

Данный материал имеет следующие преимущества:

• В бетонном основании, где используется средство, отсутствует напряжение после установки металлического элемента.
• Широкая область использования.
• Простота применения – для использования материала не требуется особых навыков и умений.
• Высокая прочность состава после его застывания – такой показатель существенно превышает данный параметр у обычных крепежей.
• Высокая несущая способность, что позволяет материалу выдерживать повышенные нагрузки.

• Устойчивость к внешним негативным проявлениям, ржавчине и химическим веществам.
• Большой выбор средств, в число которых входят материалы с особыми характеристиками, благодаря чему их можно использовать в сложных условиях.
• Продолжительный эксплуатационный период, который чаще всего превышает 50 лет.
• Отсутствие токсичных соединений в составе, что говорит о безопасности применения вещества для здоровья человека.

Недостатки:

• Продолжительный период застывания.
• Небольшой период хранения, который чаще всего не превышает 12 месяцев.

• Небольшой период хранения состава после вскрытия упаковки.
• Высокая стоимость.

Конструкция и виды

Химический анкер – это крепежный элемент, содержащий:

• специальный клеевой состав;
• металлическую втулку с резьбой внутри;
• шпильку с наружной резьбой или обычный арматурный стержень.

Клеевой состав в капсулах предназначен для монтажа одного анкера. Для установки множества изделий лучше приобретать тубы или картриджи

Металлические элементы химического анкера могут изготавливаться из оцинкованной или нержавеющей стали различной степени прочности. Материал изготовления зависит от назначения крепежа.

Особенность применения химического анкера заключается в том, что в отверстие в бетоне, газобетоне, кирпичной кладке или любом другом материале нагнетается клеевой состав, который после полимеризации и обеспечивает исключительную надежность полученного соединения.

Преимущества химического анкера в сравнении с распорным дюбелем в пустотелых стройматериалах (нажмите для увеличения)

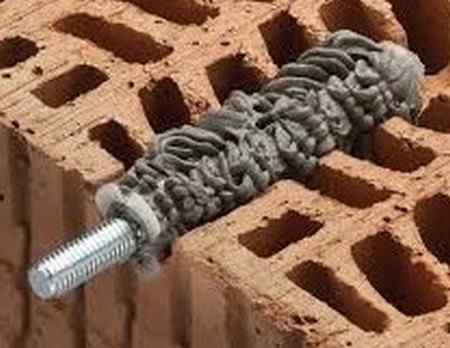

Клеевой состав химческого анкера заполняет все свободные поры, обеспечивая жесткое закрепление даже в «проблемных» материалах

Состав клея держится производителем в большом секрете, но предполагается, что он включает в себя следующие компоненты:

• искусственную смолу, созданную на основе полиэфира, полиуретана и акрила;
• наполнители, обеспечивающие хорошие прочностные характеристики формируемого соединения (в качестве таких наполнителей выступают кварцевый песок и цемент);
• отвердитель, который отвечает за скорость и качество полимеризации клеевого состава.

Химический анкер HILTI в комплекте со смесителем и удлинителем

Как понятно из вышеприведенного состава, все компоненты такого клея смешиваются непосредственно перед монтажом анкерного болта. Современные производители выпускают клеевой состав для химических анкеров:

• в специальных капсулах, диаметр и высота которых соответствуют размерам отверстия для размещения болта;
• в картриджах и тубах (внутренний объем таких емкостей разделен на два отсека, в одном из которых содержится клеевой состав, а в другом – отвердитель).

Примерный расход клеевого состава можно определить заранее

При использовании капсул, как сказано в подробной инструкции к таким элементам, первыми в отверстие вставляются именно они. Смешивание компонентов клеящего состава и его дальнейшая полимеризация происходят за счет того, что в отверстие вставляется металлическая шпилька, которая разрушает оболочку капсулы и внутреннюю перегородку между ее отсеками.

Технология использования картриджей и туб, во внутренних отсеках которых содержатся клей и отвердитель, выглядит несколько иначе. Для использования таких элементов необходим специальный пистолет, при помощи которого компоненты смеси выдавливаются, одновременно смешиваясь, в полость предварительно выполненного отверстия.

Оптимисты против скептиков: за и против жидких дюбелей

У инжекционных дюбелей есть очевидные преимущества, которые делают их очень популярными:

• их можно использовать практически в любых строительных работах;
• отверстия для крепежей после работы становятся герметичными;
• монтаж не требует использования каких-то особых инструментов или профессиональных навыков, что очень выгодно;
• материал дюбеля не подвержен коррозии, химически и атмосфероустойчив;
• химические анкеры по ГОСТу можно устанавливать даже под водой;
• срок службы крепления – не менее полувека;
• температурное расширение состава в тех же рамках, что и сама основа, что исключает внутреннее напряжение.

Использование этого типа крепежа не несёт риска растягивающего напряжения в бетонном основании

Какие аргументы приводят скептики в отношении этого вида дюбелей:

• цена химического анкера для кирпича довольно высокая;
• открытая упаковка не хранится вообще;
• закрытая упаковка хранится не более года;
• при низких температурах состав долго твердеет – до 6 часов, а в морозную погоду не твердеет вовсе.

Зная недостатки этого материала, нужно просто не использовать его при работах в холодное время года и использовать всю упаковку сразу, не оставляя часть её на потом

Какие свойства имеют анкерные болты Хилти

Крепежное соединение при помощи анкера hilti создает особую устойчивость фундаментальному сооружению. Для конструкций выбирают соответствующие анкерные болты учитывая материалы основы и деталей сооружения. Корпорация Hilti выпускает качественные анкерные болты для профессионального строительства и других видов монтажных работ:

•  тяжелые инженерные конструкции,
•  укрепление стен (несущих),
•  легкие каркасные конструкции (анкер+саморез),
•  крепеж фасадных панелей.

Связующие материалы должны обладать двумя характерными свойствами:

1.  степень крепкого сцепления,
2. прочность.

Отсутствие одного из показателей снижают сопротивление анкерного болта к нагрузкам в 1.5 – 2.0 раза. Распорные анкерные болты hilti из качественного металла, не подвержены коррозии, ударостойкие, устойчивые к химическим реагентам. Определенную конструкцию крепежного анкера можно использовать в бытовой сфере для установки: детских уголков, турников, полок, водонагревательных приборов и пр.

Инъекционные анкерные системы «Хилти»

Такие химические анкеры имеют маркировку HIT, представлены пластмассовым картриджем с фольгированными емкостями (в одной – клей, во второй – состав-отвердитель). Производитель из Лихтенштейна «Хилти» предлагает на выбор семь видов подобных анкеров. Это вид клея «Хилти» для анкеров различается следующими характеристиками:

• сфера использования;
• компонент клея и тип отвердителя;
• объем картриджа (330 мл или 500 мл);
• допустимая на шпильку нагрузка.

Ярким примером продукции компании из Лихтенштейна является клей HIT-MM-Plus, который наиболее популярен и недорого стоит (емкость на 330 мл стоит около 700-1000 руб.). Клей двухкомпонентный, производится из уретан-метаакрилата.

Производитель рекомендует использовать его для монтажа шпилек, резьба которых варьируется от М6 до М16. Установка выполняется в следующие виды оснований:

Наиболее дорогим видов продукции является клей HIT-RE-500-V3, стоимость которого составляет около 3000 руб. Он используется для монтажа выпусков несущих арматурных элементов перекрытий, фундаментных оснований, лестниц, колонн. Клей изготавливается на основе эпоксидной смолы с добавками, за счет чего он способен держать арматуру диаметром от 10 до 55 мм.

Что такое химический анкер?

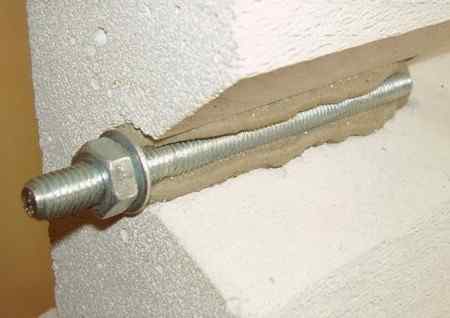

Итак, химический анкер представляет собой крепежный элемент, который состоит из резьбовой втулки со шпилькой и специального клеевого состава. Именно клеевым составом заполняется техническое отверстие в бетоне или кирпиче, который после застывания обеспечивает надежное соединение крепежному элементу.

При этом металлическая часть хим анкера для бетона контактирует только с клеевым составом, который заполняет собой все пустоты внутри отверстия, что позволяет получить надежное и долговечное крепление практически на любом основании. Поэтому химический анкер просто незаменим для фиксации чего-либо к материалам со слабой плотностью, таким как газобетон или пенобетон.

Кроме того, данный вид крепежа не вызывает серьёзного напряжения внутри отверстия, что позволяет использовать его на краях различных конструкций. Не страшно химическому анкеру и воздействие влаги, а в некоторых случаях, его и вовсе, можно использовать под водой. О том, какими именно преимуществами обладают хим анкера, будет рассказано чуть ниже.

Виды химических анкеров

Основное отличие химических анкеров заключается в клеевом составе и материалах изготовления резьбовой втулки.

Что касается клеевых составов, то они бывают разных видов:

1. В тубах и картриджах с несколькими отсеками под клеевой состав и отвердитель;
2. В виде двухкомпонентного состава, которым заполняют ампулы соответствующей длины и диаметра, под техническое отверстие.

При работе с химическим анкером при помощи ампул, в высверленное отверстие сначала устанавливается ампула, после чего происходит движение металлического стержня, который раздавливает ампулу и надёжно фиксируется в отверстии посредством клеевого состава. Работа химического анкера при помощи туб и картриджей выглядит несколько иначе: для этой цели клеевой состав нагнетается в отверстие.

И тот, и другой способ монтажа химических анкеров имеет свои преимущества. Например, химические анкеры в виде картриджей и туб, удобно применять в пустотелых материалах, таких как газобетон или пеноблок.

Кроме клеевого состава, различные виды химических анкеров отличаются и по материалам изготовления. Они могут быть сделаны из нержавеющей или оцинкованной стали, иметь различную степень прочности и т. д. Поэтому от материалов изготовления химических анкеров, во многом зависит и область их применения.

Литература

Плюсы и минусы

Характеристики химических крепежей показывают высокую надежность соединений, эксплуатация которых сопровождается статическими, динамическими и вибрационными нагрузками. Прочность на разрыв в 2.5 раза выше, чем у обычных анкерных болтов. Как и все материалы в строительстве, вклеивающийся анкер имеет свои плюсы и минусы.

Положительных моментов довольно много.

• После монтажа отверстие запечатывается и становится герметичным.
• Область применения очень широкая.
• Для установки мастеру не требуется специальное обучение и опыт – монтаж максимально прост.
• После отвердевания клеящего состава прочность крепежа увеличивается.
• Несущая способность повышается, то есть анкер выдерживает растягивающие моменты и нагрузку на разрыв.
• Высокая устойчивость к внешней агрессивной среде. Не поддается процессу коррозии и химическому влиянию.
• Есть специально разработанный составы для работ в условиях высокой влажности, а также для конструкций, монтируемых под водой.
• Капитальность и долговечность. Сроки эксплуатации могут достигать не менее 50 лет.
• Экологичность. Заводы-изготовители выпускают составы, подходящие не только для внешних, но и для внутренних работ.
• На химические анкеры не влияют высокие перепады температур. Тепловое расширение соответствует коэффициенту расширения материала, куда был установлен крепеж.

Чтобы при работе не возникало каких-либо неприятностей, не стоит забывать и про отрицательные моменты.

• Период отвердевания клеящей массы напрямую зависит от температуры воздуха. При +20°С – это 25-40 минут, при +5°С – 5.5-6 часов, если же температура еще ниже, то полимеризация будет происходить до нескольких суток.
• Небольшой срок хранения. Нераспечатанная упаковка должна быть использована в течение года. Если же картридж вскрыт, то применять его нужно сразу, так как в открытом виде жидкие анкеры не хранятся совсем.
• Высокая цена на крепежи – многих покупателей это отталкивает.

Химические капсульные анкеры Hilti

Такой вид химического анкера четко дозирован на установку только одного крепежного элемента. Представляет собой полиэтиленовую емкость цилиндрической формы, заполненную клеевым составом. Два компонента клеевой смеси разделены непроницаемой перегородкой. Смешивание компонентов смеси происходит в момент монтажа. Изделия данного вида маркируются буквами HVU, с указанием резьбы анкерной шпильки и глубины посадочного отверстия для нее. Например, маркировка “HVU M16X125” означает, что данная капсула предназначена для крепления анкерной шпильки с резьбой М16, глубиной отверстия в бетоне 125 мм. Линейка капсул представлена довольно широко: от М8 до М39.

Технология установки шпильки с использованием клеевой капсулы довольно проста:

• Бурим в основании отверстие необходимого диаметра и глубины. Производитель рекомендует выбирать диаметр сверла или бура для шпилек М8÷М16 на 2 мм больше, для М20÷М39 на 3÷4 мм больше. Например, для капсулы “HVU M12X110” понадобится бур диаметром 14 мм, глубина отверстия 110 мм.
• Тщательно очищаем отверстие от пыли, используя воздух или ершик.
• Вставляем в отверстие капсулу.
• По часовой стрелке закручиваем шпильку в отверстие: нижним концом шпилька разрывает капсулу и при вкручивании происходит перемешивание компонентов клеевого состава.

Время окончательного застывания клеевого состава, после которого на шпильку можно оказывать максимальные нагрузки зависит от окружающей температуры: от 20 мин при температуре +20˚С до 5 часов при температуре -5˚С.

Для шпилек, испытывающих повышенные динамические нагрузки, компанией разработаны специальные капсулы “HVU-TZ”. Линейка этих видов капсул предназначена для установки шпилек от М10 до М20.

Технология монтажа

Процесс установки анкеров зависит от вида крепежного элемента.

Установка химических анкеров

Монтаж инъекционных анкеров, в отличие от капсульных, производится при наличии специального оборудования – дозатора.

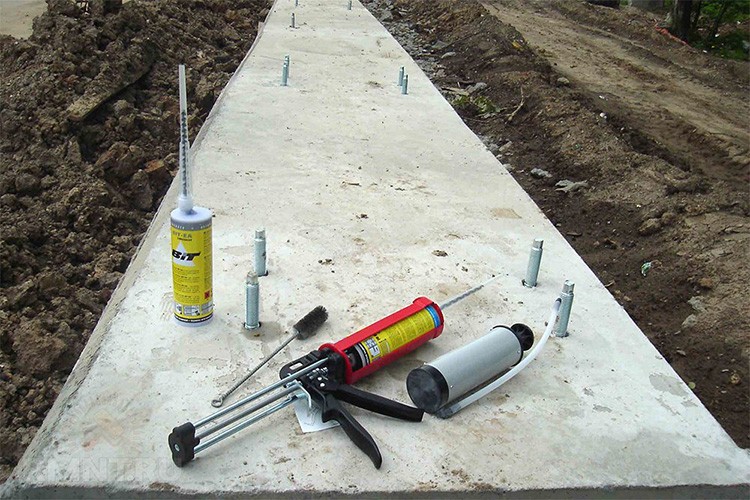

Приспособление для монтажа химического анкера

В целом схема монтажа выглядит следующим образом:

1. в выбранном месте просверливается отверстие с параметрами, полностью соответствующими крепежному элементу;
2. из отверстия по возможности полностью удаляется пыль и иные скопления грязи (можно использовать спринцовку или иные аналогичные приспособления);
3. в отверстие вставляется капсула (монтаж капсульных анкеров) или отверстие при помощи дозатора заполняется инъекционным анкером;
4. на нужную высоту вставляется крепежный элемент;
5. выжидается время (согласно прилагаемой инструкции), необходимое для полного высыхания клеевой смеси.

Как правильно пользоваться химическими анкерами

Ампулу с жидким дюбелем нужно вставить в подготовленное отверстие и раздавить стержнем. При этом компоненты клея смешиваются, и состав отвердевает.

Если инжекционный клей находится в тубах, то его выдавливают в углубление вместе с отвердителем в указанной на упаковке пропорции.

Перед установкой химического анкера нужно прочистить отверстие от пыли щёткой или при помощи воздушного компрессора.

Помните, что диаметр отверстия должен соответствовать размерам шпильки и болта, которые вы планируете установить

Химический дюбель закачивают в отверстие с помощью специального дозатора.

Скорость затвердевания смеси зависит от её состава и температуры воздуха. Пока процесс отвердения идёт, можно подкорректировать положение шпильки или арматуры.

Как правильно использовать химические дюбели – в этом небольшом видеоматериале:

Принцип работы домашней коптильни

Любая коптильня холодного копчения состоит из основных частей:

• Дымогенератор.
• Дымоход.
• Коптильная камера.

В дымогенераторе поджигается или нагревается другим способом древесная стружка. От ее тления образуется большое количество дыма, который в дальнейшем поступает по дымоходу в камеру.

Для примера вы можете ниже рассмотреть фото коптильни холодного копчения изготовленной своими руками.

Платяной шкаф

4 Арбалетный и прокатные трубогибы – делаем сами

Основой арбалетного самодельного механизма является металлическая рама. Ее сваривают из швеллера и металлических уголков. Внутри этой основы устанавливаются два вальца (их должно быть два), домкрат и прижимной башмак. Последний необходим для формирования усилия, которое будет нацеливаться на изгибаемое изделие. Подробно все тонкости сборки арбалетного трубогиба представлены в видео.

Арбалетный трубогиб

Мы лишь хотим заметить, что такие самодельные устройства допускается использовать для изгибания круглых по сечению труб. Профильные изделия арбалетный станок, как правило, деформирует. А теперь давайте попробуем сделать высокотехнологичное приспособление, функционирующее по принципу прокатки. Его главными элементами являются вращающиеся ролики. Всего в конструкции такого трубогиба их три. При этом один из роликов будет выполнять функцию прижимного.

Принцип работы прокатного приспособления понять несложно. Он основывается на том, что давление ролика (прижимного) на трубу постепенно повышается. Причем нагрузка на обрабатываемую заготовку повторяется на всех положениях подвижного роликового элемента. За счет такой схемы изделие изгибается по самой щадящей технологии. Стенки трубы в данном случае растягиваются максимально равномерно. Самодельный прокатный станок желательно оснастить электрическим приводом. Изготовление несущей конструкции трубогиба разрешается производить из древесины.

А вот остальные элементы агрегата – рычаг для прокрутки роликов, крепеж, оси роликов, следует делать из металла. Заметим, что в последнее время ролики изготавливают и из полиуретана. По своим характеристикам он ничем не уступает металлу. Описывать процедуру сборки прокатного механизма мы не будем. Просто посмотрите предлагаемое видео, и вы гарантированно сможете сделать такой станок самостоятельно. Правда, времени на его изготовление придется потратить немало. Но зато вы получите в свое распоряжение по-настоящему эффективный трубогиб.

Порядок использования

Чтобы получить при помощи химического анкера надежное и долговечное соединение, следует придерживаться несложных правил его монтажа.

1. В поверхности конструкции из бетона или любого другого строительного материала просверливается отверстие, диаметр которого должен на 2 мм превышать размер поперечного сечения вставляемого болта.
2. Внутренняя часть отверстия тщательно очищается от строительной пыли, для чего можно использовать воду и ершик подходящего диаметра.
3. В подготовленное отверстие вставляется капсула с клеем и отвердителем, либо данные компоненты выдавливаются из тубы или картриджа. При использовании картриджа надо следить за расходом клея (он должен быть таким, чтобы немного превышать внутренний объем отверстия).
4. После этого в отверстие вставляется металлический крепежный элемент. После затвердевания клеевого состава формируется надежное соединение химического анкера со строительной конструкцией, разрушить которое можно только механическим путем, фактически выломав его из бетона, кирпича или другого материала.

Общие монтажные параметры химических анкеров

Химические анкера для бетона и пустотелых кирпичей отличаются конструкцией и соответственно методикой монтажа

Как пользоваться?

Прежде чем установить анкер, который относится к химии, нужно внимательно изучить инструкцию по применению. Это позволяет учесть все необходимые нюансы, например, рассчитать схему монтажа и многое другое.

Первый этап — это подготовка шпура. На основе делаются пометки в местах, куда будет монтироваться крепеж. Затем буром высверливается отверстие максимум на 2 миллиметра шире диаметра шпильки. Удерживать бур нужно в перпендикулярном положении относительно поверхности. Глубину шпура можно контролировать специальными ограничителями, либо нанеся метку на сверло. Чтобы будущий крепеж был надежным, отверстие обязательно очищается от пыли и грязи. Процедура проводится с помощью специального ершика и ручного либо строительного пылесоса – все зависит от объема выполняемых работ.

Второй этап — ввод клеящей массы. На картридж устанавливается насадка, а вся конструкция вставляется в специальный пистолет. Сначала выдавливают небольшое количество химического состава, примерно 10 сантиметров, чтобы убедиться, что все компоненты смешались равномерно — их использовать не нужно. Носик-смеситель помещается в отверстие, далее нажатием на пусковую кнопку пистолета контролируется расход смеси. Шпур заполняется примерно на 2/3 от своего объема.

Третий этап — монтаж металлического стержня. Чтобы клеящая масса равномерно распределилась внутри отверстия, крепеж можно немного «вытащить», а затем вкрутить до конца. Пока клеящий состав твердеет, можно контролировать положение анкера. Определить, заполнила шпур масса или нет, можно по внешнему виду – если клей выступил наружу, значит, установка герметична.

Заключительный этап — это установка и затягивание гайки. После того как раствор полностью затвердел, можно закреплять все материалы и элементы. Динамометрическим ключом затягивают гайку. Заводы-изготовители в своих рекомендациях указывают, какое максимальное усилие нужно прикладывать при затягивании гайки. Не рекомендуется использовать традиционный ключ, так как есть риск превысить усилие и привести в негодность материал.

Если при монтаже делаются перерывы, носик-смеситель с картриджа не снимается, но перед продолжением работ меняется на новый.

Некоторые строители занимаются приготовлением раствора самостоятельно. Для этого смешиваются эпоксидная смола, отвердители (УП-583), цементный или гипсовый раствор и вещество, придающее пластичность (ДБФ или ДЭГ-1). Полученную смесь тщательно вымешивают. Лучше всего раствор замешивать в небольших количествах, затем сразу использовать.

В следующем видео рассказывается о монтаже химических анкеров.

Вес анкерных болтов

Все модели крепежных соединений выполнены из металлических сплавов. Применяются для монтажа оборудования и других конструкций к монолитным основаниям: кирпичным, каменным, бетонным. Удельный вес анкерных болтов зависит от конструкции деталей соединения. Вот некоторые из видов болтов: распорный, с кольцом, с гайкой, с крюком и т.д.

Распорные анкерные конструкции изготовлены по одной технологии. Разница между ними в параметрах, формах изделий и характерных приспособлениях. В маркировке стоит запись в мм: 12*10*100* – это значит 12/резьба (до 20), 10/диаметр (до 24), 100/длина (до 400).

Вес болта в гр.:

•  с гайкой (2.0 – 2.5),
•  анкерный (0.1 – 118),
•  клиновый (2.2 – 402.5),
•  рамный (1.5 – 80.4),
•  двухраспорный (580.0),
•  с кольцом (2.0 – 90.0),
•  с крюком (2.0 – 118.0).

Первое место в производстве (строительстве, машиностроении, кораблестроении и др.) занимает анкерный болт hilti для сборки всех основных конструкций. Высокопрочная сталь наделяет изделия повышенными качествами прочности, что подтверждают сертификаты и соответствующие ГОСТы.

Детали анкерного крепежа – шпильки: HAS, HIT, HST, универсальные по своей конструкции и использованию. Они совместимы для установки комбинированного крепежа в различных климатических зонах. Удерживают крепление тяжести, больших и громоздких конструкций, к железобетонному основанию. Особый спрос в сегменте этого рынка идет на анкер размером (20 – 120 мм), диаметром (40 – 20 мм). Расчет нагрузочной выносливости анкера так же зависит и от диаметра резьбы.
