Как правильно произвести разводку труб в ванной?

Последовательность работ по укладке труб

После составления схемы монтажа рекомендуется сделать разметку расположения труб с помощью изоленты или маркера. Это облегчит процесс установки. Затем на патрубке от центрального стояка монтируют шаровой кран. За ним будут идти счетчики. Для скрытого монтажа необходимо сформировать штробы. Они должны быть только вертикальными или горизонтальными, делать диагональные углубления запрещено.

Этапы укладки трубопровода в ванной.

1. Разметка и порезка труб согласно схеме.
2. Разложить все элементы магистрального водопровода в ванной, проверив размеры.
3. Установить хомуты для фиксации.
4. Монтаж труб нужно делать от центрального стояка.
5. После сварки или установки фитингов на точки подключения к сантехническим приборам ставятся заглушки.
6. Если нужно провести магистраль через стену, рекомендуется установить защитную гильзу.
7. Запуск воды, проверка отсутствия протечек.
8. Монтаж сантехнических приборов, и подключение к холодному и горячему водоснабжению.

Для последнего можно использовать гибкие водопроводные шланги. Исключение – при скрытом монтаже труб смесители в ванной устанавливаются без них. Для пластиковых труб допускается перепайка уже готовой схемы. Это может быть необходимо для подключения нового прибора.

Как выбрать трубы?

Определяющий параметр – надежность. Трубы в ванной комнате должны выдерживать максимальное давление. Для централизованных систем оно колеблется от 2 до 7 Атм. при норме 4 Атм. В автономных – до 5 Атм. Нужно учитывать не только толщину стенки магистрали, но и надежность соединительных элементов – фитингов, сварных или резьбовых конструкций.

Обзор труб для обустройства водоснабжения ванной комнаты:

• Пластиковые. Материал изготовления – ПВХ, полипропилен (ПП). Для повышения надежности имеют многослойную структуру – армирование алюминиевой фольгой или стекловолокном, барьер от попадания воздуха в воду. Соединяются сваркой, холодной или горячей. Пример – универсальные трубы Рехау серии Rautitan Flex.
• Металлопластиковые. По контракции схожи с пластиковыми, материал – PE (полиэтилен), PE-X (сшитый полиэтилен) или PE-RT (для отопления и горячего водоснабжения). Соединение механическое, с помощью стальных муфт. Обладают лучшей гибкостью, чем пластиковые, возможность оперативной замены отдельных участков водопровода.
• Металлические. Применяются редко, причины – ржавление, большая масса, трудоемкость установки. Соединение сварочное, реже применяются резьбовые муфты.

Диаметр влияет на напор воды, что важно для систем водоснабжения. Чем он меньше, тем больше напор

Для разводки труб в ванной применяют трубопроводы диаметром до 20 мм. Если общая протяженность магистрали превышает 30 м, нужно увеличить этот параметр до 32 мм. Устанавливая водопровод в ванной комнате из полипропиленовых труб нужно учесть температурное расширение материала. Для протяженных участков необходим монтаж компенсационных петель.

Пластиковые трубы

• Длительный срок эксплуатации, до 30 лет
• Нет коррозии
• Быстрый монтаж
• Хорошая термоизоляция

• Температурное расширение, нужны компенсаторные петли
• Часть разрушается под воздействием солнечных лучей
• Для соединения нужен сварочный аппарат

Пластиковые трубы для водопровода: размеры и диаметры, характеристики материалов Использование пластиковых труб для водопровода позволило избавиться от громоздких стальных сетей, которыми ранее были оборудованы практически все жилые дома и общественные здания. Прочные и удобные в…

Металлопластиковые трубы

• Непроницаемы для кислорода, не будет завоздушивания
• Механическая стойкость
• Для установки муфт не нужны специальные приспособления
• Минимальный радиус изгиба до 5 диаметров

• Максимальная температура воды до +95°С
• Горючесть
• Разные проходные диаметры у труб и фитингов

Стальные трубы

• Высокая прочность
• Работа в системах с высоким давлением
• Хорошая герметичность, нет завоздушивания

• Максимальная температура воды до +95°С
• Горючесть
• Разные проходные диаметры у труб и фитингов

При соединении стальных труб с фитингами из других металлов на месте стыка будет происходить быстрое окисление.

Хитрости закупки

Итак, здравствуй строительный рынок. Не говорите продавцам, что собрались разводить систему своими руками. У них в загашнике тысячи душещипательных историй, ужасов, кошмаров и всего такого. Вместо необходимого, вы уйдете с рынка навьюченный, совершенно не нужными и бесполезными элементами «безопасности».

Все строго по-вашему эскизу, строго по списку: трубу давайте мне, тройников столько-то, редукторов столько-то. По количеству труб берите крепление, не увлекайтесь стальными громоздкими хомутами. Если вы ежедневно не собираетесь прыгать на разводке канализации и молотить по ней молотком своими руками, то достаточно, пластиковых полухомутов. К креплению берем необходимые расходные материалы (дюбеля, шурупы) и не забываем, его величество силикон.

Рекомендации по укладке труб канализации в ванной

Канализация в ванной комнате устанавливается с рассчитанной длиной и диаметром труб ПВХ и вывода отводов канализации. Отводы выполняют функцию соединения труб и частей канализационной системы с единицей сантехники.

• Используются изделия ПВХ диаметром для душевой кабины, для ванны, умывальника – 50 мм. Допускается вариант с диаметром от 32 до 40 мм.
• Для унитаза пригодны с диаметром – 110 мм.
• На коротких трубах рекомендовано избегать боковых отводов. Составляя предварительный план разводки нужно не забывать это правило.
• На отводах происходит скопление грязи, жировых отложений. Рекомендуется монтировать два отвода по 45 градусов, что по сумме составит прямой угол.
• Чтобы была возможность прочистить канализацию без особых затруднений, рекомендуется укладывать плавные повороты.
• От диаметра изделия зависит уклон магистрали. Меньше диаметр – больше уклон трубы. Причина в том, что при маленьком уклоне будет медленно сливаться жидкость по трубопроводу. Это приводит к образованию засора.
• Когда уклон большой на длинной трубе, появляется другая проблема: фракции твердых отходов не будут успевать полностью смываться. Чаще в его такая проблема возникает на изделии диаметром 110 мм. Жидкость перекатывается через ком отходов. Нужен мощный поток слива воды под определенным углом. Так смоются загрязнения со стенок отводов, соединительных мест и углов. Поэтому озвучивается негласное правило: чем больше канализационная труба от унитаза, тем больше по объему необходимо выбирать сливной бачок.
• При большой длине канализационной трубы и с множеством поворотов устанавливается муфта с ревизией. Она нужны для устранения засоров канализации.
• Для подключения сифонов разной сантехники отверстие входа располагается на разной высоте. Так, например, для раковины рекомендована высота от 50 до 60 см от уровня пола; идеальный вариант для душевой кабины, когда вход в полу (но допустимо на несколько сантиметром выше пола); для ванны от уровня пола отверстие входа будет на высоте 5-15 см.
• Если центральный вход в систему канализации установлен высоко, то для создания нормативного уклона магистрали выкладывается подиум для некоторых единиц сантехники. Это делается для душевых кабин и боксов. У них расстояние от поддона до пола может быть разным. С учетом этого расстояния делается расчет для правильного возможного подсоединения в конечной точке душевой кабины.
• Чтобы уменьшить вероятность появления проблемы связанной с появлением неприятного запаха канализации, не рекомендуется применять гофру для подсоединения сантехники. Гофра подвержена засору из-за своей неровной поверхности. Кроме того, длина канализации не должна быть большой.

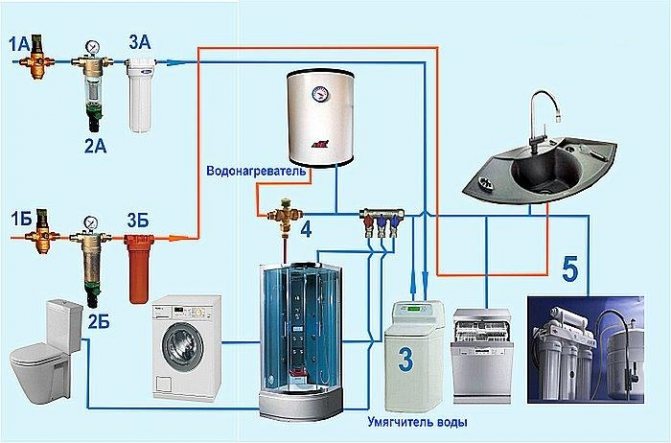

Разработка схемы расположения объектов и трубопровода

Схема расположения соединительных элементов, кранов, водяных счетчиков и элементов труб будет совершенно необходима для качественного результата. Она поможет рассчитать число соединений и отводов, определить места подключения сантехники и поможет сэкономить время и материалы.

Стандартно в схему разводки включают следующие обязательные элементы:

• Приборы учета воды;
• Запорно-регулирующая арматура;
• Фильтрующие элементы;
• Фитинги (муфты, уголки, водорозетки, переходники);
• Редуцирующие клапаны;
• Обратные клапаны;
• Подвод от стояка к полотенцесушителю;
• Канализационный коллектор.

Решив для себя, где будут расположены сантехнические устройства, вы, отталкиваясь от их габаритов, рассчитываете длину и диаметр подводящих участков. После расчета длины участков и числа дополнительных деталей останется выбрать подходящий вид разводки.

Нормальное давление — залог стабильного обогрева

Монтаж канализации

В большинстве домов и квартир обустраивается безнапорная канализация. Поэтому на схеме разводки труб отмечается необходимый угол уклона. Для магистралей диаметром 50 мм он составляет 30 мм на 1 м.п. Уклон делается в сторону центрального стояка.

Как правильно развести трубы канализации в санузле:

• Диаметр сливной трубы унитаза такой же, как у стояка. Обычно он составляет 110 мм.
• Унитаз подключаются к центральному стояку напрямую.
• Диаметр остальной разводки труб – 50 мм.
• Магистрали канализации должны находиться ниже трубопроводов водоснабжения.
• Начиная от центрального стояка диаметр труб может уменьшаться, но не увеличиваться.
• Через каждые 50-70 см рекомендуется установить ревизионные люки. Это нужно для контроля состояния системы, прочистки. Рука должна свободно проходить в люк.

Совет: чем проще система разводки труб в ванной, тем легче ее сделать самостоятельно

Важно, чтобы дальнейшее обслуживание и возможный ремонт не вызвали затруднений. Поэтому составленную схему нужно несколько раз перепроверить. Для наглядности можно ознакомиться с видео, в которм мастера раскрывают секреты монтажа трубопроводов:

Для наглядности можно ознакомиться с видео, в которм мастера раскрывают секреты монтажа трубопроводов:

Просмотров:
175

Скрытая или открытая разводка труб: что выбрать

Существует два способа решения вопроса, как проложить трубы в ванной – это открытый и скрытый метод. Если подходить к этому вопросу с точки зрения эстетики, то, разумеется, скрытый трубопровод лучше. Но он должен соответствовать некоторым требованиям.

1. Надежность – пряча трубы в стены или помещая их в короб из гипсокартона, нужно быть уверенным, что с ними не возникнет аварийных ситуаций на протяжении длительного срока эксплуатации. Здесь все зависит от качества трубы и надежности ее монтажа. Наиболее благоприятствуют этим условиям полипропиленовые и медные трубы.

2. Следует предупредить образование конденсата внутри стены – высокая влажность постепенно будет разрушать ее. В этом отношении нужно выдержать два требования – горячий трубопровод расположить над холодным, и обе трубы упаковать в специальный трубчатый утеплитель (мерилон).

О том, как правильно сделать разводку труб в ванной комнате, смотрите в видео.

Снимаем старые трубы и ставим новые

Чтобы убрать старые коммуникации, перекройте воды и раздайте соединения для ее дренажа. Поснимайте резьбу и снимите все краны и муфты, разрежьте сварные соединения при помощи болгарки. Если до чего-то тяжело добраться, используйте перфоратор, оснащенный зубилом.

Когда все убрали, можно приступать к монтажу.

Если на стояке штуцер оснащен резьбой, прикрепите на него регулировочный вентиль, фильтр и счетчик для воды.

Трубы нужно прикреплять с элементами, применяя пайку. Установите гильзы и бочонки, затем включите паяльник, соблюдая при этом температуру порядка 260 градусов.

Не нарезайте их заранее на участки, а лучше соединяйте их постепенно, чтобы правильно подобрать размеры. Резать их следует ножовкой, зачищая при этом срезы канцелярским ножом.

Детали разогреваются в течение нескольких секунд. После того, как вы сняли с паяльника две части, их следует соединить немедленно, вжав до упора, но без сильного прижима.

Трубы нужно устанавливать вдоль стен пластиковыми хомутами, которые прижимаются к стене саморезами. Это позволит надежно зафиксировать и защелкнуть замки.

Проверьте качество своей работы, открыв холодную воду на 25 минут. Потом на такое же время включите горячую. Посмотрите, как будут вести себя соединения, резьбовые и запаянные. Если есть протечки, их потребуется тут же заменить.

Коза ламанчи: фото, видео, описание породы, особенности разведения и ухода

Измерение с помощью манометров

Манометры представляют собой приборы с круглой шкалой и стрелкой, указывающей на текущее давление. Устанавливаются они в критически важных точках контура через трёхходовой клапан: после котла, на разветвлениях, у насосов, в группе безопасности. При выборе манометра учитывайте его максимальное значение, которое он способен измерить. Слишком большое (например, 50 атм в системе с 4 атм) приведёт к неточным показаниям, а маленькое — может повредить измерительный прибор.

Фото 4. Манометр для измерения давления в системе отопления. Прибор представляет из себя циферблат с нанесенной на него шкалой.

Подключение водопровода и канализации

При использовании полипропиленовых труб для монтажа водопровода покупать специальный паяльник не рационально, так как его стоимость достаточно высока. Для таких целей его можно занять у знакомого мастера или взять в аренду в магазине.

Соединение и разводка полипропиленовых труб выполняется с помощью специальных пластиковых фитингов. Не редко приходится делать выходы из пластика на металлические или медные трубы. Для этих целей также предусмотрены специальные переходники с резьбовыми соединениями. Если при спайке пластиковой трубы допущена ошибка, то не стоит торопиться её утилизировать, так как можно обрезать лишнюю часть, и выполнить соединение повторно.

С монтажом канализационных труб все гораздо проще, так как для их соединения используется раструбный способ. Главное условие, которое нужно учитывать при сооружении канализации — соблюдать угол наклона горизонтальных канализационных трубопроводов. Самотечная система работает только путём соблюдения специального угла наклона. Угол наклона составляет 2-3 см на 1 м длины трубы.

Канализация требует периодической очистки, несмотря даже на то, что она выполняется из пластиковых материалов. Чтобы облегчить жизнь, нужно в местах поворота трубопровода устанавливать фитинги с ревизией. Для прочистки понадобится выкрутить крышку, после чего протолкнуть засор.

Чтобы установить унитаз, нужно первоначально определиться с типом выхода, который установлен на устройстве. Исходя из типа выхода, приобретается соответствующий соединитель пластикового типа, который соединяется унитаз с канализационным отверстием.

Сделать разводку трубопровода в доме или квартире не сложно, и для этого не нужно быть мастером или сантехником со стажем. Достаточно запастись необходимым инструментом и материалом, а также временем и терпением. Работа требует выполнения последовательности всех действий, однако самостоятельный подход поможет сэкономить приличную сумму денег.

Навигация по записям

Последовательность выполнения разводки

Давайте познакомимся с основными последовательными шагами, которые должны выполняться при разводке канализации в ванной своими руками.

Сначала от основной системы водоснабжения, необходимо установить входные вентили. Их с успехом могут заменить шаровые краны.

На следующем этапе, чтобы очищать подаваемую воду, устанавливают специальные фильтры.

Затем монтируются все приборы учета (счетчики).

После этого крепятся редуктора давления, осуществляющие регулировку подачи воды к каждому сантехническому прибору.

После перекрытия подачи воды на общем стояке, выполняется остальная разводка, согласно имеющейся схеме.

Такая работа может выполняться самостоятельно. Берется самый крайний прибор, от которого трубы припаиваются к основному стояку.

При работе с паяльником необходимо соблюдать осторожность. Можно легко обжечься. Категорически запрещается нарушать правила техники безопасности

Категорически запрещается нарушать правила техники безопасности.

Концы разводки должны заканчиваться специальными концевыми выпусками, типа «американок». Одной стороной они паяются к водопроводной трубе. На другой нарезана резьба, чтобы можно было закрепить гибкий шланг.

Способы монтажа водопроводных труб

Находящиеся на виду трубы в санузле могут произвести неприятное впечатление и испортить внешнее впечатление. Для решения этой проблемы используют различные технологии, позволяющие маскировать водопровод.

Перед выбором одного из способов следует ознакомиться с преимуществами и недостатками каждого.

Открытая прокладка

Открыто трубы монтируют вдоль стен или над полом, прикрепляя их с помощью специальных держателей. Это не улучшит дизайн санузла, но даст ряд других преимуществ. Монтаж не требует сложных работ, а возможность осмотра водопровода поможет вовремя обнаружить и устранить протечки. Стоимость открытой прокладки невелика.

Пластиковые трубы можно повредить. Это одна из причин, по которым прокладку выполняют в местах, где вероятность механического воздействия на трубы сводится к минимуму. Уменьшить возможность повреждений, и улучшить дизайн поможет устройство защитных коробов.

Эти конструкции в ванной нетрудно собрать своими руками из пластиковых панелей или водостойкого гипсокартона. Также коммуникации водопровода прячут за фальшстенами или рольставнями. На выбор маскировки влияют конструктивные особенности санузла и пожелания хозяев.

В санузлах постоянно держится повышенная влажность, что способствует появлению ржавчины на стальных элементах. Процесс коррозии не тормозит даже покраска металлических узлов и деталей. Если изделия из металла закрыть коробом или чем-то еще, концентрация влаги вокруг них повысится в несколько раз. Поэтому стальные трубы закрывать не рекомендуется.

Скрытая укладка инженерных коммуникаций

Чтобы скрыть трубы разводки, требуется нарезка специальных пазов. Сначала размечают трассу на стене санузла, потом перфоратором высверливают ниши, ширина и глубина которых должны быть больше, чем диаметр укладываемых в них труб канализации или водопровода.Основное преимущество скрытой разводки – эстетичность. Скрытые трубы невозможно повредить механически. Выводы водопровода аккуратно устраивают в виде раструбов или розеток.

Это трудоемкая и грязная работа, занимающая много времени. На заделку труб требуются отделочные материалы, что увеличивает затраты. Замурованные трубы невозможно осматривать и проводить профилактические ремонты.

В случае решения спрятать водопровод в стену надо грамотно спроектировать трассу. Штробы не разрешается нарезать в несущих стенах и в тонких перегородках. Глубина ниши будет составлять не меньше 6-7 см, что существенно ослабляет даже капитальные перегородки.

Поэтому скрытый монтаж допустим только в кирпичных постройках или сделанных из полнотелых блоков. Допускается нарезка каналов под водопровод в квартирах со свободной планировкой. Устройство штроб в плитах перекрытия запрещено в зданиях любого типа.

Чтобы скрыть трубопровод в санузле здания, стены которого не пригодны для устройства каналов, можно поверх разводки положить стяжку, провести трубы за обшивкой стены или под потолком.

Оптимальным решением станет устройство подиума соответствующей высоты. Под ним могут проходить любые трубы по разным направлениям.

Важно монтировать ветки ГВС над ХВС и оборачивать оба трубопровода изоляционным материалом – мерилоном или ему подобным. В противном случае на магистралях холодной воды появится конденсат, что приведет к разрушению конструкции

Смонтированные и защищенные трубы следует уложить в каналы, после чего заделать их раствором заподлицо со стеной. Осматривать конструкцию с целью выявления протечек будет невозможно. Поэтому устойчивость элементов к коррозии должна быть максимальной, а качество стыков – высоким. Для скрытого монтажа подойдут медные, пластиковые и металлопластиковые трубы.

Мне нравитсяНе нравится

Способы прокладки трубопроводов

Сегодня используется два вида прокладки труб:

Открытый монтаж. Этот вариант привлекает легкостью исполнения, однако, нравится он далеко не всем. Чтобы трубы были не слишком заметны, их прокладывают ближе к плинтусам пола.

Скрытый монтаж. В этом случае, трубы прокладываются в стенах или полу и после завершения отделочных работ практически незаметны. Разумеется, скрытая проводка более сложна в исполнении, но зато трубы совершено не портят интерьер. Если выбран именно этот вариант монтажа, следует максимально ответственно отнестись к выбору труб, а в местах выполнения соединений предусматриваются ревизии для обеспечения доступа к трубопроводу. На трубы, прокладываемые в стенах, обязательно надевают гофрорукав, он не только защищает коммуникации от механических повреждений, но и препятствует образованию конденсата, а также эффективно компенсирует линейные расширения труб при изменении температур.

Чтобы грамотно выполнить разводку труб, потребуется тщательное изучение  информации, касающейся этого вопроса, оценка местных условий и правильный выбор материала. Помочь подобрать лучшую схему разводки смогут обучающие  фото и видео материалы на эту тему. Найти полезные уроки можно на сайтах соответствующей тематики.

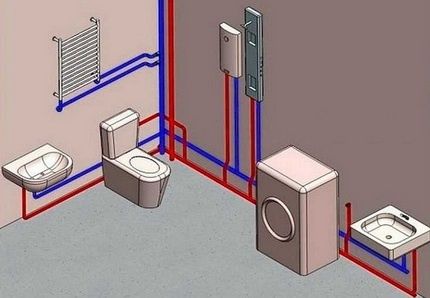

Схемы разводки санузла

Имеет значение, объединен ли туалет с ванной, или же это обособленные помещения. При правильной разводке труб в ванной и туалете раздельного типа водяного давления должно быть достаточно, чтобы можно было пользоваться ими одновременно. В совмещенном санузле такой необходимости нет, но имеются иные особенности.

Объединенный санузел

Разводка труб в санузлах такого типа может быть последовательной. Один человек, пользующийся ванной, душем или унитазом – максимум нагрузки. Падения давления нет, и напор будет всегда достаточным. Отдельную линию можно провести разве что к стиральной машине.

Туалет

В большинстве случаев разводка труб в туалетах предполагает врезку в стояк. В этой комнате есть только один потребитель – унитаз. И чтобы спускаемая вода не становилась причиной нехватки давления в душевой комнате, достаточно организовать отдельную линию. Но и это делать не обязательно ввиду минимального расхода воды.

Ванная

В этом помещении часть устанавливают стиральную машину, которая в период набора воды может лишить систему требуемого давления. Подача воды должна быть обособленной. То же касается душа. Перепад давления приносит дискомфорт, так как резко меняется температура, и мыться под таким душем нет никакого желания.

Методы подключения

Существует два варианта монтажа коммуникаций. В первом случае выполняют внешнюю прокладку труб, а во втором – внутреннюю.

Закрепленные на стене системы позволяют без труда определить и устранить неисправность. Однако такой способ проведения значительно снизит эстетические свойства помещения.

Коммуникации, скрытые внутри стены, напротив, будут способствовать привлекательному виду интерьера. Хотя следует знать, что в случае протечки вам придется полностью демонтировать всю наружную отделку.

Специалисты различают следующие способы подключения коммуникаций:

• последовательный;
• параллельный.

В первом случае от основной магистрали водопровода делают отводку, а к ней при помощи тройников последовательно подключают бытовые приборы и сантехнику. Этот метод позволяет немного сэкономить на материалах, однако он снижает эксплуатационные свойства оборудования. Это объясняется значительным снижением давления воды, поступающей по такой системе, а, значит, следствием станет снижение ее напора на выходе. Кроме того, чтобы отключить какой-либо прибор, потребуется на все точки установить дополнительные запорные клапаны.

Разводка труб в ванной последовательным или тройниковым способом

Параллельная разводка труб в ванной, фото образцов которой вы найдете в галерее этой статьи, состоит в том, что каждое устройство подключается отдельно и напрямую из основной магистрали. Специалисты советуют именно такой метод, поскольку при большом количестве точек подсоединения он станет наиболее целесообразным. Особенно уместно в этом случае будет установить запирающий кран на каждой точке подключения и на основном коллекторе. Общий клапан поможет полностью перекрыть водоснабжение, когда это будет необходимо. С помощью индивидуального краника можно отключить отдельно взятый прибор, например, для устранения его неисправности, не препятствуя при этом работе остальной техники.

Именно коллекторный способ разводки труб станет оптимальным вариантом
