Как выбрать счетчик на отопление?

Отзывы об отоплении ПЛЭН

Материалы и расчеты

Создать систему стропил для кровли вальмового типа можно как из дерева, так и из металла. Для самостоятельной работы дерево предпочтительней, так как делать что-либо из него гораздо проще. Хороший вариант – сосна. Она легкая, прочная и имеет невысокую стоимость.

Если стропильная система создается из металла, то важно брать оцинкованный вариант, который будет способен противостоять коррозии и прослужит очень много лет, а также сможет выдерживать большие нагрузки. Стропильная система вальмовой крыши

Стропильная система вальмовой крыши

Самое сложное в создании вальмовой крыши – это правильный ее расчет

Важно учесть не только размеры дома, но и ветровую нагрузку в регионе, количество осадков в течение года, тип материала, из которого будет изготавливаться крыша, а также необходимость установки дополнительных элементов, выполнения работ по утеплению и т. д

Расчет в любом случае производится по определенным формулам

И здесь важно учитывать оптимальный уклон крыши. Его можно подобрать, ориентируясь по таблице

Уклон поможет сориентироваться и в отношении заложения стропил.

Зависимость уклона кровли для различных кровельных материалов

Таблица — угол наклона крыши в зависимости от кровельного материала

Расстояние между стропилами можно посмотреть на таблице ниже.

Расчет сечения стропил

Заложение стропил и соотношение между их длиной можно рассчитать, используя коэффициенты в таблице ниже.

Таблица коэффициентов для расчета

Итак, используемые формулы для расчета вальмовой крыши следующие:

Н = D*tan a / 2, где Н – это высота конька, D – ширина дома, а – это угол наклона ската;

Определение высоты конька вальмовой крыши

L = l – D, где L – длина конька, l – длина строения, D – ширина дома;

Классическое расположение конькового прогона

• L c = H2+d2, где L c – длина центральных стропил. Точно так же рассчитываются и рядовые стропила;
• ∆L = k/cos a, где ∆L – нужная длина удлинения стропилины для свеса;

Расчет длины удлинения стропила

B = 900 – a, где b – уклон рядовых элементов;

Подрезка стропильных ног для соединения в коньковой части

LД = √(L2 + d2) , где LД – длина вальномых стропилин по диагонали;

Прямой треугольник с гипотенузой

L1 = 2/3L и L2 = 1/3L, где L1 и L2- длина нарожников (первого короткого и второго короткого);

Боковая проекция углового участка

площадь крыши можно посчитать как ∑L * (2В + 4k).

Схема для расчета площади вальмовой крыши

Результатом всех расчетов может стать подробный чертеж вальмовой крыши с указанием всех размеров и параметров, которые нужно будет просто переносить на материал для кровли. Кстати, основываясь на этих расчетах, как раз и получится подсчитать, сколько чего нужно покупать для того, чтобы самостоятельно сделать такую крышу.

Как установить квартирный прибор?

Чтобы установить индивидуальный прибор учёта тепловой энергии в квартире, нужно действовать согласно следующему алгоритму:

1. Выяснить, возможно ли это сделать технически. Рекомендуется вызвать специалистов из Управляющей компании или ТСЖ, и составить соответствующий акт обследования, который подтвердит, что установить ИПУ можно.

   В некоторых домах квартирный тепловой прибор учета установить технически невозможно. Чаще всего это бывает в старых зданиях с полностью централизованной системой коммуникаций. В таких домах придётся устанавливать счётчик на каждый стояк.

   Установка одного прибора учета тепла возможна, когда трубы горизонтально разводятся по каждой квартире. А также, если в жилое помещение заходит один стояк отопления, который питает все батареи в жилье. Об этом сказано в .

2. Уточнить в управляющей компании, какие документы необходимы для установки ИПУ. Как правило, это заявления, акт обследования, технические требования к установке, проект, правоустанавливающие документы на жильё и паспорт. Но могут потребоваться дополнительные бумаги.
3. Купить счётчик. Они бывают несколько типов — механические, электромагнитные, вихревые, ультразвуковые.Сохранить чек, сертификат качества и инструкцию.
4. Отправиться в специализированную компанию, у которой есть лицензия на установку тепловых счётчиков.
5. Организация разработает проект на установку прибора учёта. Документ нужно будет согласовать с управляющей компанией или ТСЖ.
6. После установки счётчика, его должны опломбировать в присутствии сотрудника из управляющей компании.

После установки счетчиков вас могут заинтересовать вопросы о поверке приборов и об отказе от счетчиков.

Разновидности теплосчетчиков для отопления

Приобретая приборы учета тепла, необходимо определиться с выбором наиболее подходящей модели. Промышленность выпускает большое количество теплосчетчиков для систем отопления, отличающихся пропускной способностью, точностью работы, типом измерительного узла и многими другими параметрами. В магазинах мы можем приобрести:

Общедомовые теплосчетчики крупнее своих квартирных собратьев и имеют большую пропускную способность.

• Общедомовой счетчик на отопление – это теплосчетчик для общедомового учета тепла. Данный прибор учитывает общее количество потребляемой тепловой энергии, после чего полученные значения распределяются на все квартиры (в соответствии с отапливаемой площадью);
• Квартирные теплосчетчики на отопления – предназначены для строго индивидуального учета количества потребляемой тепловой энергии.

Общедомовой прибор учета тепловой энергии (или общедомовой счетчик тепла) – это высокопроизводительное устройство, предназначенное для установки на входе в жилой дом. Оно осуществляет общий учет тепла, а получаемые данные могут сниматься как ответственным лицом, так и самими коммунальщиками. Характерные черты этого прибора – большой диаметр входных и выходных труб, так как через оборудование протекает довольно большое количество теплоносителя.

Тепловой счетчик на квартиру меньше, чем общедомовой прибор учета тепла. Максимальная пропускная способность составляет до 2-3 куб. м/час, в зависимости от модели. Квартирный теплосчетчик на отопление приобретается в индивидуальном порядке. В новых жилых комплексах эти приборы могут устанавливаться застройщиком.

Счетчик тепла на батарею – это примерно такой же теплосчетчик, как и для всей квартиры. Данное оборудование ставится отдельно на каждую батарею, о чем пойдет речь в следующем разделе.

Квартирные счетчики тепла (как и общие на дом) подразделяются еще на несколько категорий, по принципу действия. Вот их список:

Ультразвуковые устройства очень чувствительны к качеству теплоносителя.

• Механические – по своей конструкции эти теплосчетчики напоминают счетчики горячей воды, но умеют учитывать температуру теплоносителя. Их главным достоинством является стойкость к плохому качеству теплоносителя (актуально для жилых районов со старыми котельными);
• Ультразвуковые – лидеры по точности. Наделяются ультразвуковыми датчиками, замеряющими уровень расхода теплоносителя в системе отопления. В дополнение к ним теплосчетчики наделяются температурными датчиками. Главный недостаток – не любят грязный теплоноситель;
• Электромагнитные – работают в любых условиях, отличаются вполне приличным уровнем точности.

Выбирая счетчики учета тепла, остановитесь на электромагнитных или ультразвуковых моделях – они предельно точные и простые в установке.

Металлические столбы для заборов

Как правильно передать показания

Квартирный измеритель тепла функционально намного проще современного мобильного телефона, но у пользователей периодически возникают непонимания процесса снятия и отправки показаний дисплея.

Для предотвращения подобных ситуаций, перед началом процедуры снятия и передачи показаний, рекомендуется внимательно изучить его паспорт, в котором даны ответы на большинство вопросов, связанных с характеристиками и обслуживанием устройства.

В зависимости от конструктивных особенностей прибора, съем данных производят следующими способами:

1. С жидкокристаллического дисплея путем визуальной фиксации показаний с различных разделов меню, которые переключаются кнопкой.
2. ОРТО передатчик, который включают в базовую комплектацию европейских приборов. Способ позволяет вывести на ПК и распечатать расширенную информацию о работе прибора.
3. M-Bus модуль входит в поставку отдельных счетчиков с целью подключения устройства к сети централизованного сбора данных теплоснабжающими организациями. Так, группу приборов объединяют в слаботочную сеть кабелем «витая пара» и подсоединяют к концентратору, который их периодически опрашивает. После формируется отчет и доставляется в теплоснабжающую организацию, либо выводится на дисплей компьютера.
4. Радиомодуль, входящий в поставку некоторых счетчиков, передает данные беспроводным способом, на расстояние, достигающее нескольких сотен метров. При попадании приемника в радиус действия сигнала, показания фиксируются и доставляются в теплоснабжающую организацию. Так, приемник иногда закрепляют на мусоровоз, который при следовании по маршруту ведет сбор данных с близлежащих счетчиков.

Архивирование показаний

Все электронные тепловые счетчики сохраняют в архиве данные о накопленных показателях расхода тепловой энергии, времени работы и простоя, температуры теплоносителя в прямом и обратном трубопроводе, общее время наработки и коды ошибок.

Стандартно прибор настраивается на различные режимы архивирования:

• часовой;
• суточный;
• месячный;
• годовой.

Некоторые из данных, такие как общее время наработки и коды ошибок считываются только при помощи ПК и установленного на нем специального программного обеспечения.

Передача показаний через интернет

Одним из наиболее удобных способов передачи показаний о потребленной тепловой энергии в учреждения по ее учету является передача через интернет. Его удобство и практичность заключается в возможности самостоятельно контролировать оплату и задолженность, а также отслеживать потребление тепла в разные периоды без пребывания в очередях и при затратах незначительного количества времени.

Для этого необходимо наличие персонального компьютера, подключенного к сети и адрес сайта контролирующей организации, а также логин и пароль личного кабинета, после входа в который откроется форма ввода показаний. Для предупреждения возникновения разногласий при возможном сбое или неполадках на сайте, желательно делать «скрины» экрана после ввода информации.

Где приобрести и как поставить счётчики на отопление в квартиру или дом

Купить тепломер можно как в специализированном магазине, так и в интернете, руководствуясь принципом выбора бытовой техники, когда лучше иметь дело с проверенным и популярным производителей, на чей товар можно найти достаточное количество правдивых положительных отзывов. Зачастую производители не только предоставляют гарантию на товар, но и проводят сервисное или гарантийное обслуживание.

Во время покупки следует проверить наличие гарантийного сертификата и техпаспорта. Нелишним будет сверить заводской номер прибора с тем, который вписан в паспорт изделия, чтобы не приобрести поддельный товар. Рекомендуют предварительно удостовериться, что устройство имеет диапазон измерений, соответствующий параметрам системы отопления в конкретном месте установки. Следует отметить следующее: несмотря на то что установку посильно провести собственными силами, лучше привлечь к этому процессу профессионалов. Алгоритм работ относительно монтажа устройства состоит из таких этапов:

Купить счетчик на отопление можно как в специальном магазине, так и через интернет

• составления предварительного плана проведения работ и выполнения согласования с коммунальными службами;
• непосредственной установки сертифицированного прибора, который имеет соответствующую документацию;
• регистрации и постановки тепломера на учёт у коммунальщиков;
• ввода теплосчётчика в эксплуатацию.

Прежде чем разрешить ввод прибора в эксплуатацию, представитель компании-поставщика тепла должен сравнить заводские номера и номера, указанные в паспорте, а также проверить качество проведённого монтажа и его соответствие техпаспорту и проектной документации. В среднем срок между вызовом представителя и оформлением допуска на установку составляет 5-7 рабочих дней. Разрешение или отказ выдают на протяжении 10 дней со дня первого обращения.

Обычно у компании-поставщика тепла есть свои специалисты, которые занимаются поверкой, поэтому в первую очередь нужно обратиться к ним. В паспорте к прибору прилагаются документы, указывающие срок, спустя который нужно проводить поверку устройства. Чаще всего этот период составляет 4-5 лет. Для поверки тепломера потребуется в Ростесте или в другой тестирующей компании оставить заявку, позвонив по телефону. Данные, которые нужно предоставить:

Установку счетчика рекомендуется доверить профессионалу

• модель тепломера;
• принцип работы прибора;
• дату установки;
• номер серии счётчика.

По телефону можно договориться и о времени проведения поверки, которое устроит сотрудника и клиента. Выполняя поверку, сотрудник должен убедиться в качестве работы прибора и в правильности учёта показателей расхода тепла, после чего выдаст документ, подтверждающий успешность поверки и дату ее проведения.

Счётчик на отопление считается ценным приспособлением, которое поможет реально экономить средства на счетах от коммунальных служб. Если во время установки соблюдать все правила и просчитать целесообразность приобретения устройства, не придётся платить лишние средства при некачественном предоставлении услуг теплоподающей компанией, которые с каждым годом все дорожают.

Варианты счётчиков отопления: индивидуальные и общедомовые приборы

В зависимости от условий и варианта разводки теплосети существует два вида счётчиков на тепло: общедомовой и индивидуальный – в каждую квартиру. И тот и другой способ имеет право на жизнь, и каждый отличается своими преимуществами и недостатками.

Общедомовой прибор учёта тепла в многоквартирном доме считается отличным вариантом, особенно если большинство жильцов готовы материально поучаствовать в его установке. Несмотря на то, что стоимость монтажа и цена теплосчётчика довольно высокие, если конечную сумму распределить между жильцами, в итоге выйдет не такая и большая цифра. Соответственно, чем больше желающих, тем дешевле обойдутся работы. Ежемесячно данные со счётчика снимают работники теплоподающей организации, которые распределяют полученную цифру между квартирами с учётом площади каждой.

Прежде чем приобретать общий тепловой счётчик на отопление, следует решить такие задачи:

Счетчики на тепло могут быть индивидуальными и общедомовыми

1. Провести собрание жильцов дома, опросить желающих, которые готовы вложить личные средства в установку прибора. Ставить прибор разрешено только тогда, когда большая часть проживающих в доме готова поддержать идею.
2. Обсудить особенности последующего монтажа, выбрать фирму поставщика, которая будет снимать показания со счётчика и выписывать квитанции по расходам тепловой энергии для каждого потребителя.
3. Обязательно зафиксировать в протоколе результаты собрания и направить письменное заявление о желании установить тепловой прибор в компанию, которая отвечает за поставки тепла.
4. Составить договор с теплоснабжающей организацией и проводить оплату используемой тепловой энергии по факту.

Чтобы процесс установки счётчика не затягивался, специалисты рекомендуют сразу обращаться в компании, которые выполняют весь комплекс услуг по монтажу, созданию проекта и согласованию. А также нужно предварительно узнать, не занимается ли нынешний поставщик услуг по теплу установкой счётчиков. Зачастую коммунальные службы имеют договорённости с частными фирмами, которые выполняют монтаж тепломеров во вверенных им домах на льготных условиях.

Что касается выгоды, то установка счётчиков на отопление в дом считается экономичным решением. Однако присутствуют некоторые нюансы. Например, если окна в подъезде старые, разбитые, то теплопотери по подъезду будут значительными, что впоследствии скажется на итоговой сумме за отопление. Иногда из-за таких потерь расходы на тепло могут превысить стандартные нормы. Эти нюансы нужно заранее предусмотреть и оценить целесообразность монтажа.

Чтобы поставить общедомовой счетчик необходимо согласие как минимум половины жильцов

Индивидуальный счётчик на отопление в квартиру

Несмотря на то, что в некоторых случаях установка тепловых счётчиков на дом или в подъезд обойдётся дешевле, но экономического эффекта в скором времени можно не дождаться. По этой причине многие потребители отдают предпочтение именно индивидуальным счётчикам, которые монтируются непосредственно в каждой квартире.

Прежде чем проводить монтаж прибора учета, нужно в первую очередь разобраться, как работает счётчик на отопление в квартире. Итак, работа индивидуального устройства предполагает размещение на каждой батарее распределителя, задача которого заключается в фиксировании температуры и ее колебаний на протяжении определённого периода. Обычно учитываются перепады на протяжении месяца. Исходя из полученных показателей, вычисляется оплата за потреблённую тепловую энергию.

Чтобы понять, можно ли поставить счётчик на отопление в квартире, нужно знать некоторые ограничения, возникающие по техническим причинам. Учитывая, что установка тепломера осуществляется на каждый стояк, то при наличии нескольких стояков в квартире потребуется монтаж нескольких приборов. Поэтому при вертикальной разводке отопления устанавливают распределители, которые вычисляют расход тепла, исходя из разности температур на поверхности батареи и в воздухе комнаты.

Установка индивидуального счетчика обойдется дороже чем общедомового, но и экономия средств благодаря ему значительней

При горизонтальной разводке выполнить монтаж счётчика на батарею отопления значительно проще. В редких случаях тепловые приборы крепят на обратную магистраль, но в таком случае расчёт происходит по другому принципу.

Набор инструментов для сборки шкафа

См. также

Несколько советов

Технические нюансы и правила монтажа

Под каждую систему центрального отопления нужен свой счётчик и свой набор дополнительного оборудования. Для систем с горизонтальной разводкой можно устанавливать счётчики как механические, так и ультразвуковые. Монтаж счётчика механического типа возможен практически в любых условиях, для ультразвукового типа существует ряд ограничений. Также если в помещении небольшое количество батарей и нет желания резать трубы, то можно установить несколько вычислителей. Но здесь есть серьезное ограничение: расчет оплаты по таким приборам возможен только если ими обрудованы больше половины квартир в многоквартирном доме.

А вот в квартире с вертикальной разводкой придётся ограничиться только лишь использованием вычислителей или распределителей. Из-за особенностей конструкции такой системы установка механического или ультразвукового счётчика не выгодна и слишком громоздка.

Мне нравитсяНе нравится

Классификация приборов

Счетчики тепла работают с расходомерами разных типов. В зависимости от условий эксплуатации можно выбирать из четырех вариантов.

Механические устройства

Относятся к наиболее простым счетчикам. Могут быть винтовыми, турбинными или крыльчатыми. Принцип работы устройства основан на преобразовании поступательного движения теплоносителя в движение измеряющего элемента. Самое доступное по стоимости оборудование. Не может использоваться, если в качестве теплоносителя выбрана жесткая вода или если в ней присутствуют частицы ржавчины, накипи или окалины. Они засоряют механические части устройства, поэтому перед ним рекомендуется устанавливать специальные фильтры. Кроме того механические приборы плохо переносят резкие колебания расхода.

Механические теплосчетчики считаются самыми простыми измерительными приборами. Однако они очень чувствительны к качеству теплоносителя, довольно быстро засоряются и выходят из строя

Электромагнитное оборудование

Электромагнитные счётчики на отопление в квартиру в своей работе используют фактор появления электрического тока при прохождении жидкости в магнитном поле. Приборы обладают достаточно высокой метрологической стабильностью и успешно эксплуатируются. Неточность устройств возрастает при появлении примесей в воде и некачественном соединении проводов при монтаже.

Вихревые счетчики

Оборудование оценивает вихри, образующиеся за препятствием, расположенным на пути теплоносителя. Может быть установлено и на вертикальных и на горизонтальных трубопроводах. Приборы чувствительны к наличию воздуха в системе, качеству сварочных работ и примесям в воде. Для их функционирования необходимо установить магнитно-сетчатый фильтр. Отложения в трубах не мешают их работе. Устройства требовательны к размерам прямых участков трубопровода перед расходомером и за ним.

Ультразвуковые приборы

Измеряют время, которое жидкость проходит от источника до приемника сигнала. Устройства разделяются на доплеровские, частотные, временные и корреляционные. В любом случае оборудование безукоризненно работает, проводя измерения в однородной чистой жидкости без примесей осадка или накипи. Искажения показаний возникают при появлении воздушных пузырьков, накипи или окалины в теплоносителе. Наиболее долговечный и надежный вариант.

Как и любое измерительное устройство, счетчик должен иметь сертификат и паспорт. В документах обязательно указываются сведения о первичной поверке, которую проводит завод-изготовитель. Эта же информация должна наноситься на корпус счетчика в виде особого клейма или наклейки. В ходе эксплуатации устройства должны так же подвергаться регулярной поверке. Сроки ее проведения зависят от модели прибора. В среднем мероприятие проводится раз в четыре года.

Компактные ультразвуковые модели, предназначенные для установки в квартире, отличаются высокой точностью, надежностью и продолжительным сроком службы

Печь с водяным контуром: фото

Примечания

1. ↑
2. ↑
3. ↑

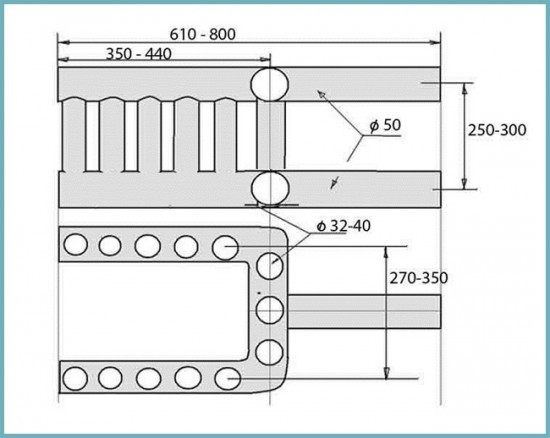

Принцип работы печного отопления с водяным контуром

Поломки и ремонт

Техническое обслуживание прибора ограничивается его поддержанием в работоспособном состоянии, регулярном осмотре, недопущении причин, вызывающих преждевременный износ и поломку. Согласно п. 80 Правил коммерческого учета теплоносителя все работы по обслуживанию и контролю корректной работы счетчика осуществляет потребитель. Со стороны владельца он в особом уходе не нуждается.

 Литиевый аккумулятор или батарейки, питающие прибор, не пригодны для повторного применения, и при выходе из строя утилизируются.

При обнаружении какой-либо неполадки в работе прибора учета, потребитель должен в течение 24 ч. известить об этом обслуживающую фирму и организацию, осуществляющую теплоснабжение. Вместе с прибывшим уполномоченным сотрудником составляется акт, который после передается в теплоснабжающую организацию с отчетом о потреблении тепла за соответствующий период. При несвоевременном извещении о поломке, потребление тепла рассчитывают стандартным способом.

Обслуживающая фирма предоставит услуги по ремонту или замене счетчика, а на время ремонта может установить подменный прибор. Стоимость работ по монтажу и демонтажу, ремонту и другим услугам регламентирована договором между потребителем и обслуживающей фирмой.

Регистрация ошибок

Стандартно тепловые счетчики оснащаются системой самотестирования, которая способна выявить неточности работы. Вычислитель периодически запрашивает датчики, и при их неисправности фиксирует ошибку, присваивает ей код и записывает в архив. Наиболее часто встречаются следующие регистрируемые ошибки:

1. Неправильная установка или повреждение датчика температуры или прибора расхода.
2. Недостаточный заряд элемента питания.
3. Наличие воздуха в проточной части.
4. Отсутствие расхода при наличии разницы температур в течение времени более 1 часа.

Снятие и установка счетчика отопления

До того, как установить счетчик на отопление в квартире или многоквартирный дом, приглашаются специалисты специализированных компаний, имеющих разрешительную документацию на проведение данного вида работ. Исходя из конкретной ситуации, они могут взять на себя следующие обязательства:

1. Разработать проект.
2. Подать документы в определенные органы с целью получения разрешений.
3. Установить и зарегистрировать прибор. При отсутствии регистрации, оплата поставленного тепла производится согласно установленных тарифов.
4. Провести тестовые испытания и сдать прибор в эксплуатацию.

Разработанный проект должен включать следующие моменты:

1. Вид и устройство модели, которая предназначена для работы в конкретной системе отопления.
2. Необходимые расчеты по тепловой нагрузке и расходу теплоносителя.
3. Схема системы отопления с местом установки теплового счетчика.
4. Расчет возможных потерь тепла.
5. Расчет оплаты за поставку тепловой энергии.

Проверка счетчиков отопления

Как правило, качественный прибор поступает в точку продажи первично протестированным. Процедура осуществляется на заводе-изготовителе, свидетельством чего выступает клеймо с записью, соответствующей записи в документации. Кроме того, в документах указывают межповерочный интервал.

По истечению данного срока владельцу прибора необходимо обратиться в сервисный центр предприятия-изготовителя или в организацию, уполномоченную проверять и устанавливать счетчик. Существуют фирмы, которые после установки прибора занимаются его техобслуживанием.

Периодическое подтверждение метрологического класса, или одним словом поверка, осуществляется специализированной фирмой, имеющей проливные установки, а также разрешение, выданное органами метрологического надзора.

Срок поверки зависит от типа прибора, и в среднем составляет 4 — 5 лет.

С этой целью вызывают метролога, снимают пломбы, специалист обслуживающей организации демонтирует счетчик и отправляет на поверку. После проверки и обратного монтажа прибор опломбируют.

Счетчик на отопление – прибор для учета тепловой энергии, позволяющий экономить средства, оплачивая только фактически потребленную услугу. Несоблюдение указанных ниже условий приведет к невозможности рассчитываться за тепло согласно показаний счетчика.

Для корректной и долговременной работы устройства важно выбрать тип счетчика, который обязательно должен присутствовать в госреестре допустимых к использованию измерительных средств, а также иметь метрологическую аттестацию в соответствующей инстанции. Устанавливается прибор предприятием, имеющим лицензию на проведение подобных работ

Устанавливается прибор предприятием, имеющим лицензию на проведение подобных работ.

Разновидности измерительного оборудования

В целом счетчик учета тепла в квартире должен фиксировать, измерять и вычислять расход теплоносителя. Современный рынок предлагает большой ассортимент вышеуказанного товара. Хотя все приборы призваны выполнять одну и ту же функцию, в их основе лежат разные механизмы работы. Так, индивидуальный счетчик тепла в квартире может быть тахометрическим, ультразвуковым, электромагнитным и вихревым. Каждый из них имеет свои преимущества и недостатки. Покупатель, желающий сделать правильный выбор при покупке измерительного оборудования, должен знать особенности каждого его вида.

Ультразвуковые установки для учета пропущенного объема жидкости.

Механическое (тахометрическое) оборудование. Это самый простой вариант измерительной техники. В продаже можно найти крыльчатые, винтовые и турбинные варианты. Прибор устанавливается на главную трубу, через которую теплоноситель подается в квартиру. Он подсчитывает объем горячей воды, поступающей в контур отопления, по количеству оборотов крыльчатки.

Преимущества:

• невысокая цена покупки;
• доступная стоимость обслуживания и ремонта;
• простота монтажа.

Недостатки:

• высокие требования к качеству теплоносителя;
• обязательный монтаж фильтра для очистки теплоносителя перед прибором;
• частый выход из строя подвижной части;
• не фиксирует мгновенный расход.

Ультразвуковые установки. Прибор состоит из двух компонентов –  это излучатель УЗ-сигнала и его приемник. Излучатель пропускает ультразвуковые волны через поток теплоносителя. Приемник, уловив сигнал, фиксирует количество воды, прошедшей через трубу. Зная время, нетрудно вычислить объем потребляемого теплоносителя. Современные модели все подсчеты проводят в автоматическом режиме.

Электромагнитный тепловой счетчик.

Преимущества:

• высокая точность и широкий диапазон измерений;
• нечувствителен к качеству теплоносителя;
• есть возможность измерить мгновенный расход теплоносителя;
• нет подвижной части, которая может выйти из строя;
• все полученные данные сохраняются в памяти прибора.

Недостатки:

• высокая закупочная стоимость;
• сравнительно дорогое обслуживание;
• растворенный воздух в воде снижает точность показаний.

Кроме учета данных ультразвуковой, индивидуальный счетчик тепла в квартире может выполнять и регулирующую функцию.

Электромагнитный прибор. Его работа основывается на явлении электромагнитной индукции. Тепловой поток способен создавать малые токи при перемещении. Прибор фиксирует их. Он может устанавливаться как в открытой, так и закрытой системе отопления. Состоит такой прибор из трех частей. Это датчик температуры, первичный преобразователь и электромагнитный блок (основной источник питания). Устанавливаются счетчики на батареи отопления в квартире. Вычисления проводятся на основе объема расхода теплоносителя и разности температур на входе в нагревательный элемент и на его выходе.

Преимущества:

• информативность;
• высокая точность измерений.

Недостатки:

• высокая закупочная стоимость;
• на точность измерений отрицательно влияют примеси в теплоносителе, оксидная пленка на поверхности контактов;
• дорогой сервис.

Снимать показания с данного счетчика может человек, располагающий соответствующими знаниями.

Вихревые счетчики для учета теплоносителя.

Вихревые счетчики. Измерение расхода теплоносителя основывается на анализе вихрей. Они образуются тогда, когда теплоноситель проходит через определенное препятствие.

Преимущества:

• широкий диапазон снятия замеров;
• фиксирует не только поток теплоносителя, но и перемещение пара;
• простота монтажа.

Недостатки:

• обязательный монтаж фильтра перед оборудованием;
• неточность в сверке показаний при низком качестве теплоносителя.

Виды счетчиков учета тепла и принцип их работы

Приборы для измерения расхода воды и газа давно знакомы россиянами. Но многим непонятно, как работает счетчик тепловой энергии для квартиры.

Количество тепломеров, устанавливаемых в помещении, зависит от типа разводки. Если она горизонтальная, достаточно установить один прибор. Более серьезные расходы ожидают жителей домов с вертикальной разводкой труб. Им придется устанавливать устройство отдельно на каждую батарею.

Каждый прибор состоит из:

• 2 датчиков температуры;
• счетчика теплоносителя;
• вычислителя.

Принцип работы счетчика тепла прост. Датчики определяют температуру носителя на входе в систему и на выходе из нее. Счетчик фиксирует количество воды, проходящей через трубы и батареи квартиры.

Вычислитель анализирует данные, полученные от перечисленных приборов, и определяет количество использованного тепла. Этот элемент работает от электроэнергии. Подключение к сети не требуется, так как его функционирование обеспечивают литиевые батарейки.

Однозначно ответить на вопрос о том, сколько стоит счетчик на тепло, нельзя. Стоимость зависит от компании-производителя и типа прибора. Ниже мы детально рассмотрим виды оборудования и их особенности.

Механические теплосчетчики

Самый простой и доступный прибор учета – механический. Он бывает винтовым, турбинным или крыльчатым. Оборудование можно использовать даже если теплоноситель сильно загрязнен или насыщен солями.

У такого теплосчетчика есть свои плюсы и минусы. Основными преимуществами являются:

• простота и надежность конструкции;
• независимость от электроэнергии;
• простота монтажа и обслуживания;
• возможность установки в любом положении;
• стабильность показателей.

Специалисты рекомендуют установить перед устройством фильтр глубокой очистки. Это позволит получать точные показатели на протяжении длительного периода.

Среди недостатков прибора отмечают его небольшой, по сравнению с другими видами, срок эксплуатации.

Ультразвуковые теплосчетчики

Законодательство РФ позволяет осуществлять квартирный учет тепла при помощи различных видов оборудования. Наиболее надежными и долговечными считаются ультразвуковые модели.

В процессе работы они фиксируют время прохождения ультразвука по потоку теплоносителя от источника до приемника. Этот период зависит от скорости воды: чем она выше, тем дольше проходит ультразвук.

Прибор фиксирует задержку сигнала и определяет объем использованного теплоносителя. Точные измерения можно получить при отсутствии примесей и накипи.

Потребитель может выбирать между временным, доплеровским, частотным или корреляционным ультразвуковым счетчиком.

Электромагнитные устройства

Электромагнитные счетчики отопления на квартирные радиаторы определяют объем теплоносителя путем создания электромагнитного поля. В проходящей через него воде появляется электрический ток. Агрегат определяет напряжение тока, которое увеличивается при ускорении потока теплоносителя. Оценивая эти показатели, прибор определяет объем жидкости.

Если установку такого теплосчетчика выполнил квалифицированный специалист, а проходящий через устройство теплоноситель очищен от примесей, можно гарантировать, что прибор выдаст максимально точные показатели.

Вихревые счетчики

Если вы не знаете, какой теплосчетчик лучше для квартиры выбрать, чтобы не тратить лишних средств, обратите внимание на вихревой прибор. Благодаря особенности конструкции внутри образуется вихрь из теплоносителя, который имеет определенную частоту

Этот показатель пропорционален скорости потока. После определения частоты вихреобразования оборудование вычисляет объем использованного теплоносителя

Благодаря особенности конструкции внутри образуется вихрь из теплоносителя, который имеет определенную частоту. Этот показатель пропорционален скорости потока. После определения частоты вихреобразования оборудование вычисляет объем использованного теплоносителя.

Основными преимуществами приборов данного типа является:

• невысокая стоимость;
• простота конструкции;
• возможность установки в горизонтальные и вертикальные трубопроводы;
• малый износ.

В процессе работы вихревое оборудование не использует большого количества электроэнергии.

Отдавая предпочтение таким приспособлениям, следует учитывать, что для их монтажа нужен большой прямолинейный отрезок трубы. К тому же приборы чувствительны к вибрациям.

Печные теплообменники

Схема обустройства змеевика

На схеме изображен один из вариантов змеевика. Такой тип обменника хорошо размещать в отопительно-варочных печах, потому как его строение легко позволяет разместить сверху плиту.

С целью уменьшения трудоемкости процесса изготовления можно внести немного изменений в данную конструкцию и заменить верхнюю и нижнюю П-образные трубы на профильную трубу. Кроме того, вертикальные трубы тоже заменяются на прямоугольные профили в случае необходимости.

Если змеевик подобной конструкции устанавливается в печах, где не будет варочной поверхности, то для увеличения КПД обменника целесообразно добавить несколько горизонтальных труб. Обработку и вывод воды можно делать с различных сторон, это зависит от конструкции печи и устройства водяного контура.

Змеевик-теплообменник

Расчёт материалов для кровли из ондулина

Заключение
